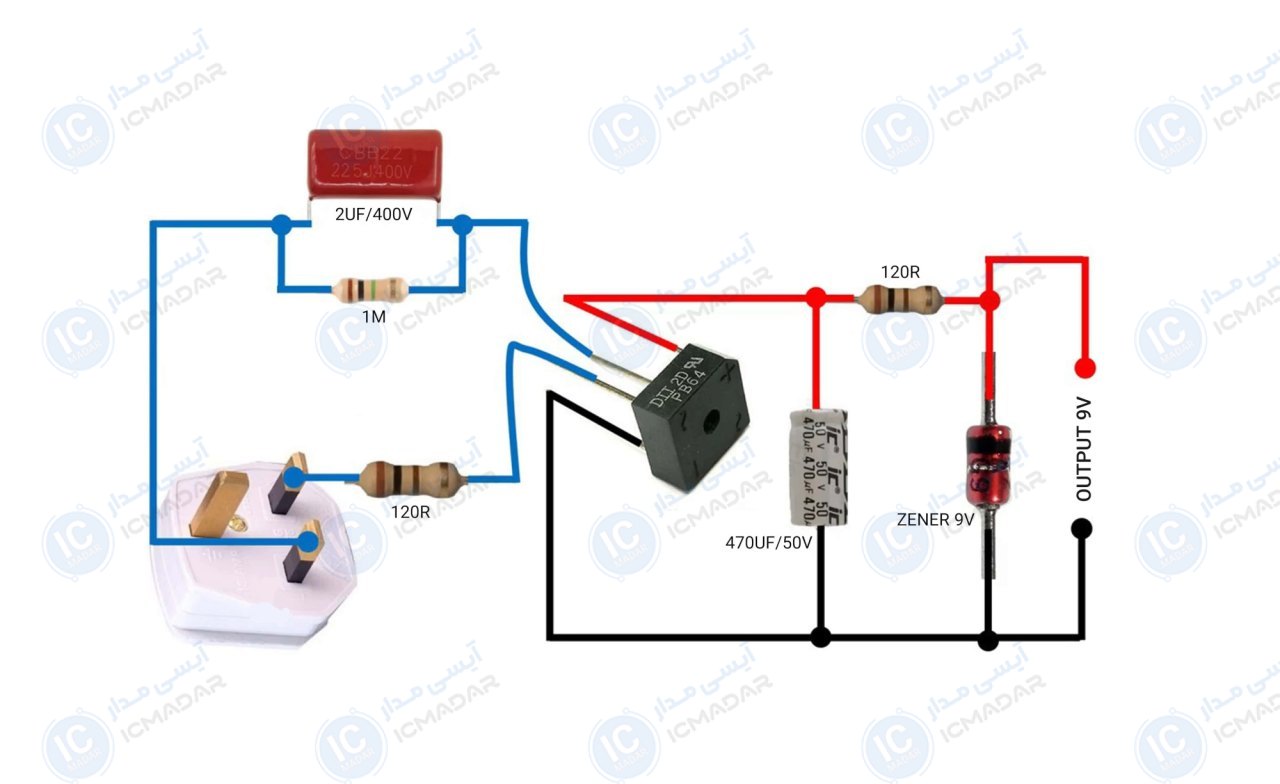

مدار کاهنده 220 ولت با خروجی زنر

مشخصات فنی

• • تغذیه ورودی : 230 ولت
• • جریان خروجی : 110 میلی آمپر
• • نوع تغذیه ورودی : متناوب
• • فرکانس ورودی : 50 تا 60 هرتز
• • تنظیم ولتاژ : با تغییر دیود زنر
• • تلفات گرمایی : حداقل
• • ویژگی : بدون نیاز به ترانس
• • نشانگر ال ای دی : خیر
• • پی سی بی : 32 در 52 میلمیتر
• • تعداد قطعات : 7 عدد

لیست قطعات

• خازن 2 میکرو فاراد 400 ولت
• مقاومت 1 مگا اهم 2 وات
• مقاومت 120 اهم 2 وات دو عد
• خازن 470 میکرو فاراد 50 ولت
• دیود زنر 9 ولت
• پل دیود
