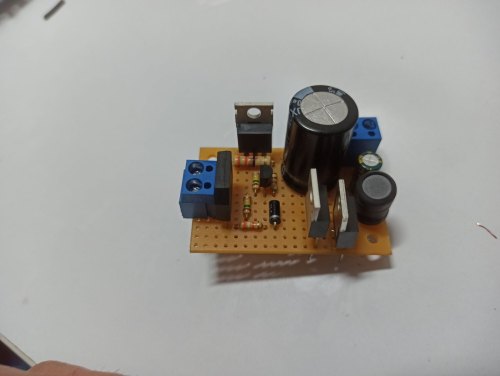

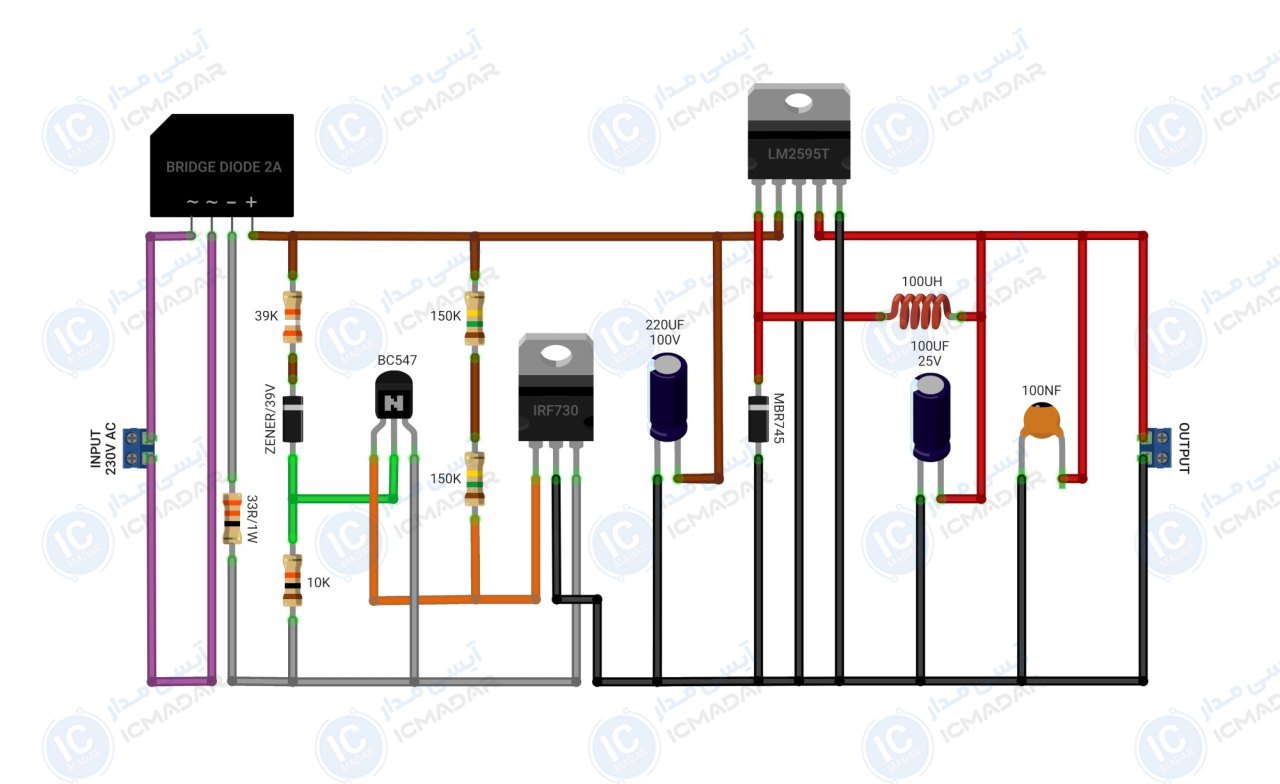

مدار کاهنده 5 ولت 1 آمپر بدون ترانس

مشخصات فنی

• • تغذیه ورودی : 230 ولت
• • نوع تغذیه ورودی : متناوب
• • ولتاژ خروجی : 5 ولت ثابت
• • جریان خروجی : 1 آمپر
• • حدود توان خروجی : 5 وات
• • تغذیه ورودی : 230 ولت
• • توان مصرفی مدار : 5 وات
• • ایزولاسیون مدار: ندارد
• • پی سی بی : 70 در 45 میلمیتر
• • تعداد قطعات : 15 عدد

لیست قطعات

• رگلاتور LM2595
• ماسفت IRF730
• ترانزیستور BC547
• دیود زنر 39 ولت
• دیود MBR745
• سلف 100 میکروهانری
• خازن 220 میکرو فاراد 100 ولت
• خازن 100 میکروفاراد 25 ولت
• خازن عدسی 100 نانو فاراد
• مقاومت 150 کیلو اهم دو عدد
