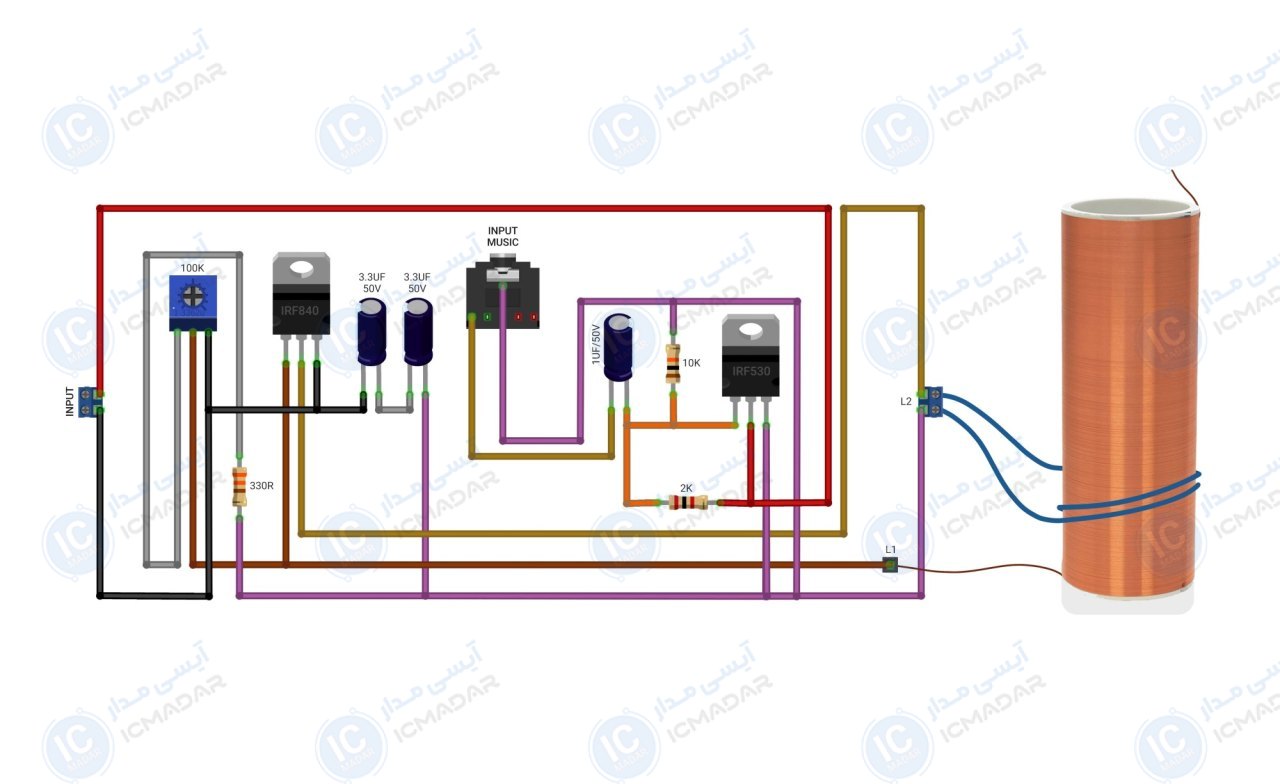

مدار کویل تسلا موزیکال

مشخصات فنی

• • تغذیه ورودی : 12 تا 24 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مورد نیاز : 2 آمپر
• • توان حدودی : 15 وات
• • امواج تولیدی : مغناطیسی
• • نوع خروجی : AC فرکانس بالا
• • ورودی موزیک : دارد
• • ورودی : جک 3.5 میلی متری
• • پی سی بی : 50 در 40 میلیمتر
• • تعداد قطعات : 10 عدد

لیست قطعات

• ماسفت IRF840
• ماسفت IRF530
• مولتی ترن 100 کیلو اهم
• خازن 3.3 میکرو فاراد 50 وت دو عدد
• خازن 1 میکرو فاراد 50 ولت
• مقاومت 10 کیلو اهم
• مقاومت 2 کیلو اهم
• مقاومت 330 اهم
• جک 3.5 میلی متری
