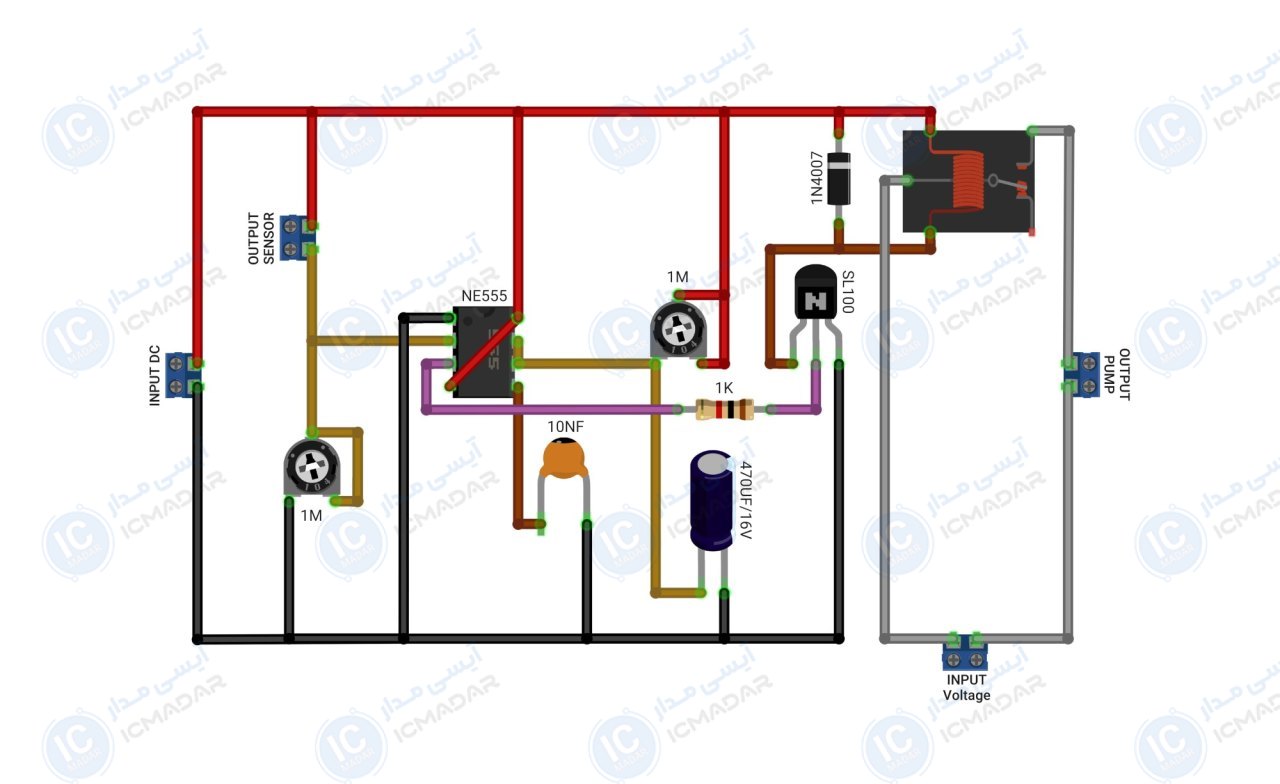

مدار آبیاری خودکار گیاهان
آبیاری گلدونهای خونه | پروژههای آموزشی | پروژههای ساده کشاورزی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • تغذیه ورودی : 5 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : 500 میلی آمپر
- • مصرف انرژی : خیلی کم
- • واکنش حسگر: زیر 1 ثانیه
- • قابلیت تنظیم حساسیت : بله
- • نیاز به خنککننده: لازم نیست
- • پی سی بی : 60 در 42 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- آیسی NE555
- رله 12 ولت تک کنتاکت 10 امپر
- ترانزیستور SL100 یا C945
- ولوم 1 مگا اهم دو عدد
- دیود 1N4007
- خازن 470 میکرو فاراد 16 ولت
- خازن عدسی 10 نانو فاراد
- مقاومت 1 کیلو اهم
آشنایی با قطعات مدار

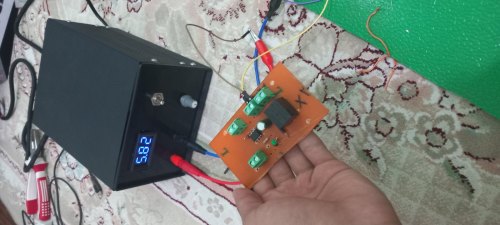

یک نفر این پروژه رو ساخته!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
