مدار کنترل سرعت موتور
کنترل سرعت ماشینهای کنترلی | سیستمهای تهویه ها | مدیریت سرعت فنهای خنککننده
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • نوع عملکرد : سیگنال PMW
- • فرکانس : 1 تا 10 کیلوهرتز
- • محدوده سرعت : کاملاً متغیر
- • نوع موتور ها : جریان مستقیم
- • راندمان مدار : حدود 85%
- • نوسانات خروجی : بسیار کم
- • پی سی بی : 44 در 41 میلمیتر
- • تعداد قطعات : 9 عدد

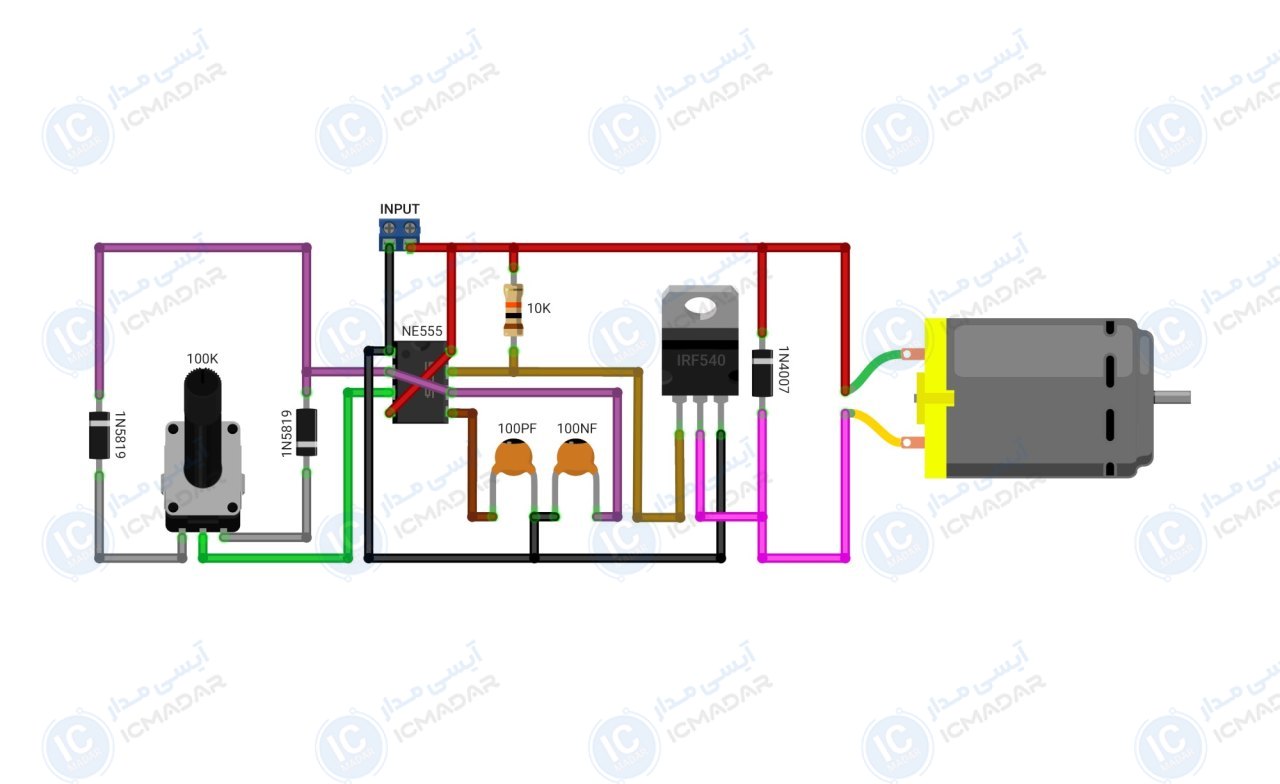

لیست قطعات
- آیسی NE555
- ماسفت IRF540
- ولوم 100 کیلو اهم
- دیود شاتکی 1N5819 دو عدد
- مقاومت 10 کیلو اهم
- خازن 100 نانو فاراد
- خازن 100 پیکو فاراد
- دیود 1N4007
آشنایی با قطعات مدار

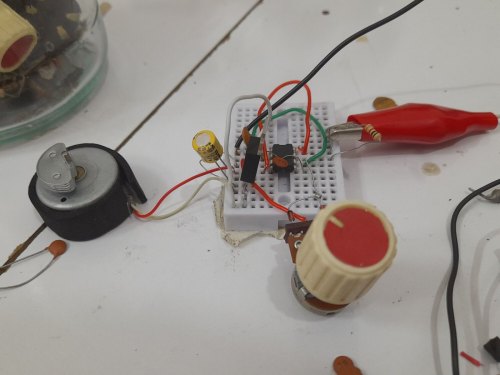

یک نفر این پروژه رو ساخته!
