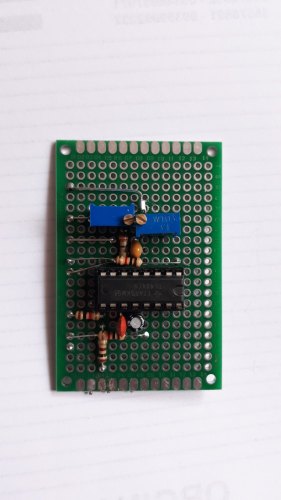

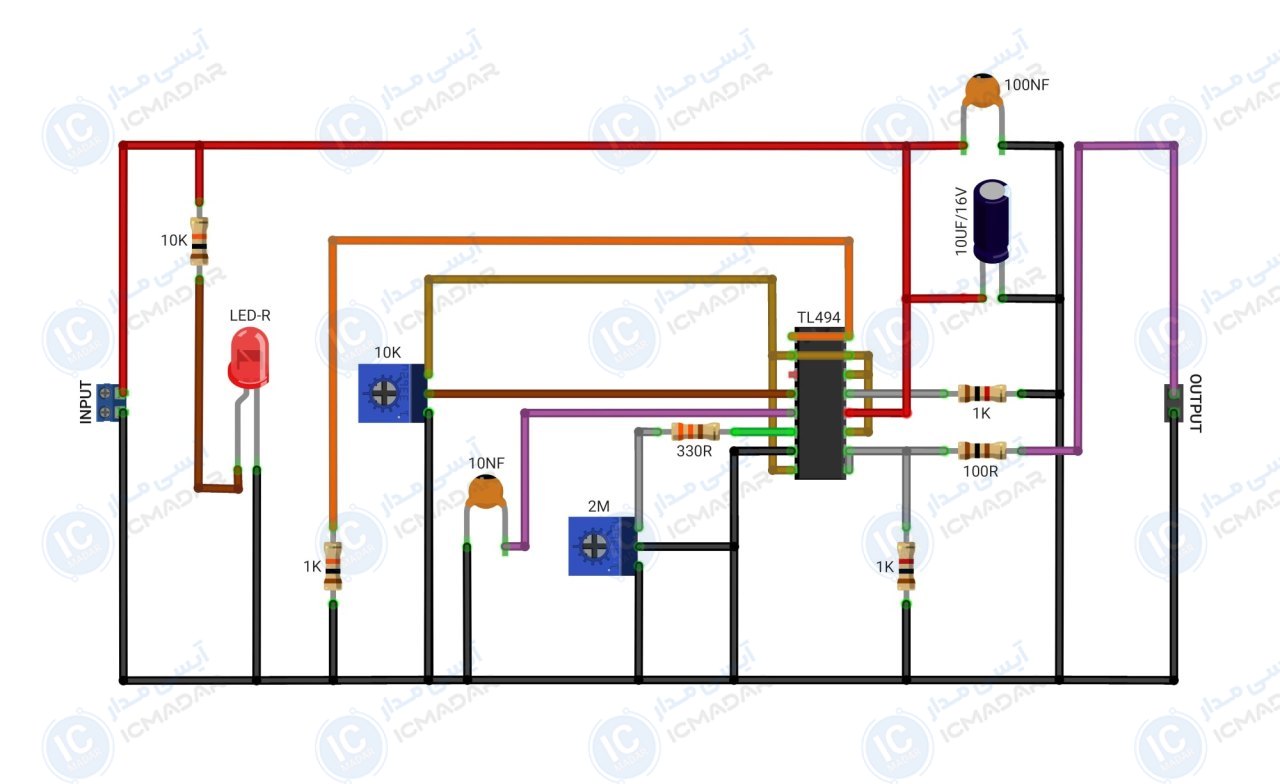

مدار سیگنال ژنراتور TL494
مولد پالس تک کانال
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 7 الا 40 ولت
- • نوع ورودی : مستقیم
- • جریان خروجی : 250 میلیآمپر
- • فرکانس : 50 هرتز تا 100 کیلوهرتز
- • دیوتی سایکل : 5 تا 100 درصد
- • نوع خروجی : موج مربعی
- • پایداری فرکانس : بالا
- • خروجی مدار : تک کانال
- • پی سی بی : 60 در 35 میلیمتر
- • تعداد قطعات : 13 عدد
لیست قطعات
- آیسی TL494
- خازن 10 میکرو فاراد 16 ولت
- خازن 100 نانو فاراد
- خازن عدسی 10 نانو فاراد
- مولتی ترن 2 مگا اهم
- مولتی ترن 10 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم سه عدد
- مقاومت 100 اهم
- مقاومت 330 اهم
- ال ای دی قرمز مات
