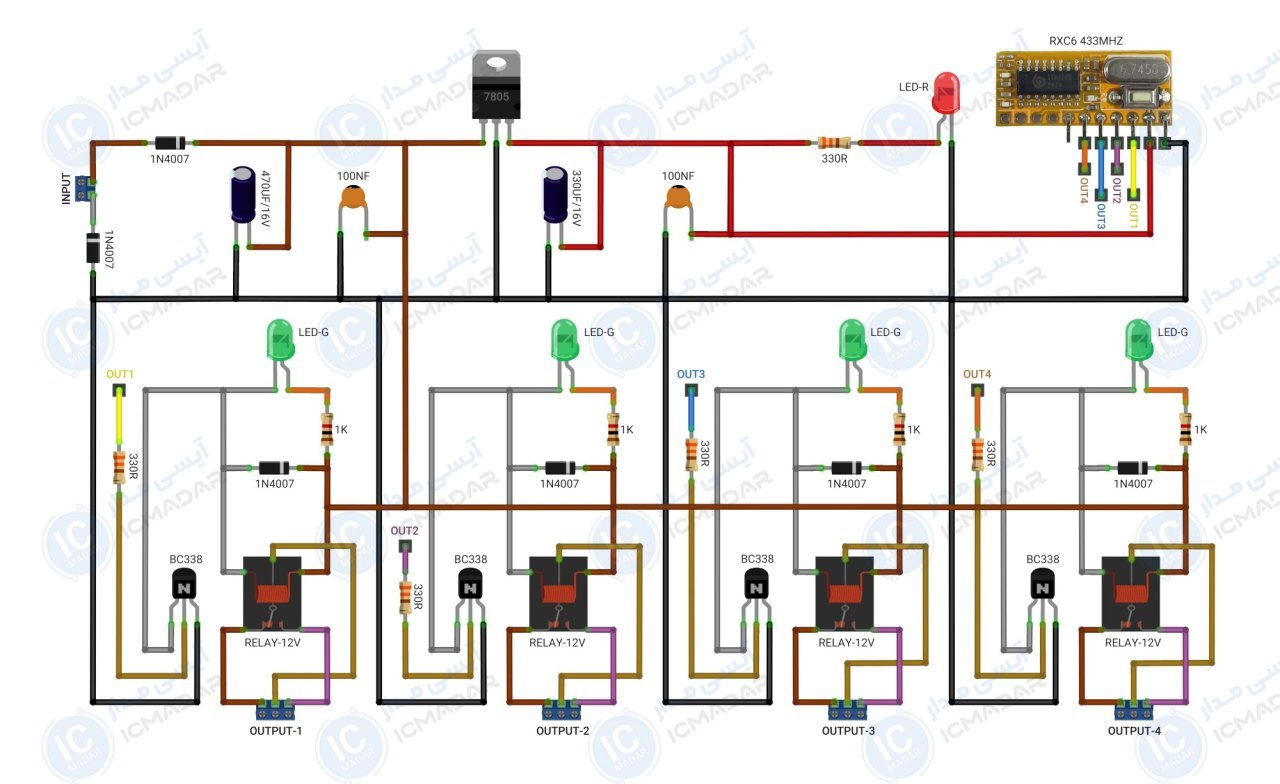

مدار ریموت کنترل 4 کانال
کنترل تجهیزات صوتی و تصویری | باز و بسته کردن درب برقی | مدیریت انواع تجهیزات برقی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 ولت
- • نوع ورودی : مستقیم
- • جریان مورد نیاز : نیم آمپر
- • فرکانس ریموت : 433 مگاهرتز
- • کانال های خروجی : چهار عدد
- • ریموت قابل پشتیبانی : تا 100 عدد
- • برد مفید مدار : 150 متر
- • نشانگر الایدی : دارد
- • نوع کنترل : رادیویی
- • زمان پاسخدهی : لحظهای
- • پی سی بی : 75x85 میلیمتر
- • تعداد قطعات :30 عدد
لیست قطعات
- ترانزیستور BC338 چهار عدد
- رگولاتور 7805
- ماژول گیرنده RXC06 مدل 433MHz
- ریموت کنترل 433MHz
- مقاومت 1 کیلو اهم چهار عدد
- مقاومت 330 اهم پنج عدد
- خازن 100 نانو فاراد عدسی دو عدد
- خازن الکترولیتی 470 میکروفاراد 16 ولت
- خازن الکترولیتی 330 میکروفارد 16 ولت
- دیود 1N4007 شش عدد
- رله 12 ولت چهار عدد
- ال ای دی سبز مات چهار عدد
- ال ای دی قرمز مات
آشنایی با قطعات مدار

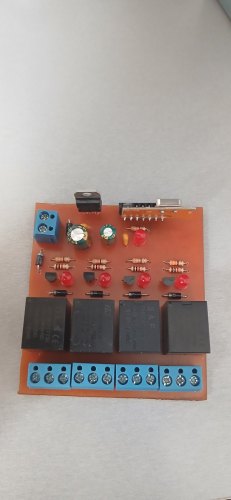

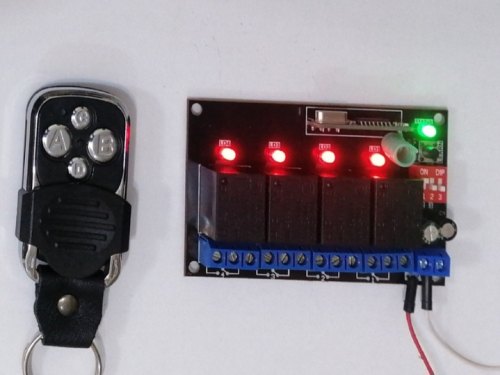

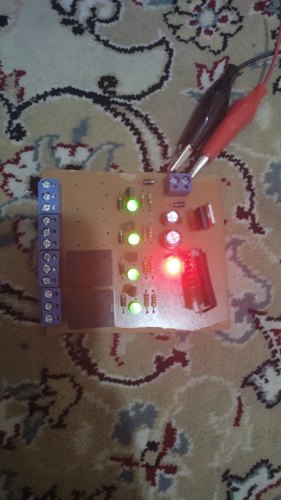

تا الان ۱۵ نفر این پروژه رو ساختند!
