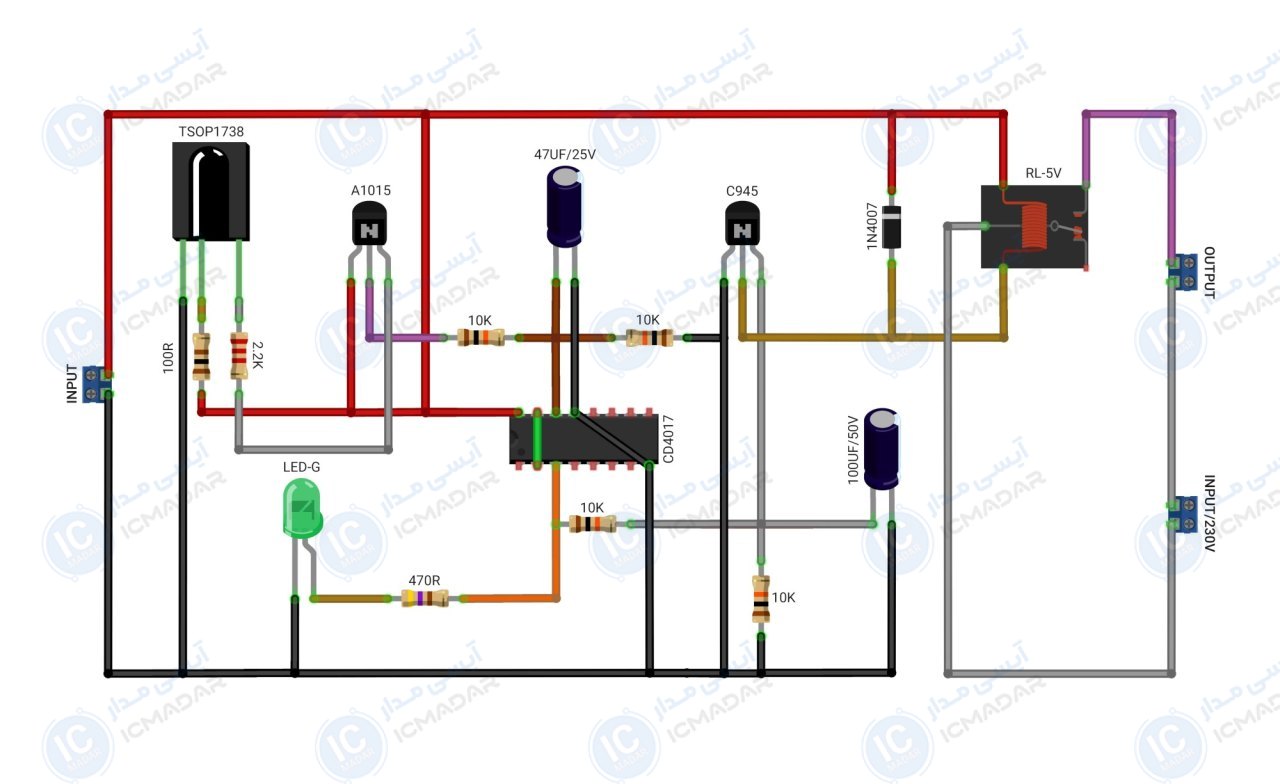

مدار کنترل وسایل با ریموت

مشخصات فنی

• • ولتاژ کاری : 5 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مورد نیاز : 500 میلی آمپر
• • سنسور : TSOP4836
• • نشانگر ال ای دی : دارد
• • ریموت سازگار : همه مدل
• • حداکثر برد : بسته به قدرت ریموت
• • در حالت بی بار : کمتر از 50 میلی‌آمپر
• • پی سی بی : 85 در 35 میلیمتر
• • تعداد قطعات : 16 عدد

لیست قطعات

• آیسی 4017
• گیرنده مادون قرمز ‌TSOP4836
• ترانزیستور 1015
• ترانزیستور C945
• مقاومت 2.2 کیلو اهم
• مقاومت 470 اهم
• مقاومت 10 کیلو اهم چهار عدد
• مقاومت 100 اهم
• خارن 47 میکرو فاراد 25 ولت
• خازن 100 میکرو فاراد 50 ولت
