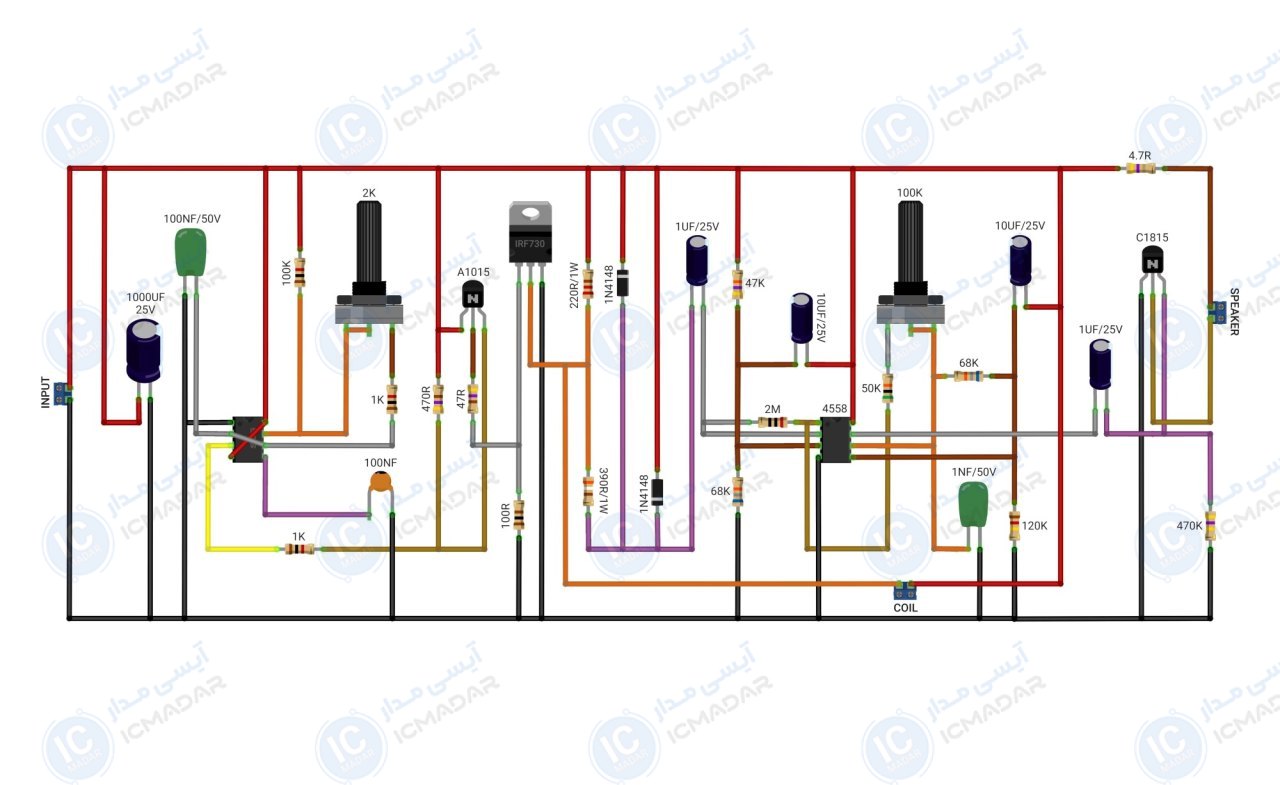

مدار فلزیاب روسی PI
کاوش فلزات در عمقهای بالا | تشخیص اشیاء فلزی زیرزمینی | استفاده در کارهای باستانشناسی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 2 آمپر
- • حساسیت به طلا : بله
- • محدوده عمق کاوش : 1 متر
- • حساسیت نسبت به طلا : بله
- • تأثیر فلزات غیر رسانا : ناچیز
- • نوع هشدار : اسپیکر
- • پی سی بی : 75 در 60 میلمتر
- • تعداد قطعات : 33 عدد
لیست قطعات
- آیسی NE555
- آیسی 4558
- ماسفت IRF730
- ترانزیستور A1015
- ترانزیستور C1815
- خازن 100 نانو فاراد عدسی
- خازن 100 نانو فاراد 50 ولت پلی استر
- خازن 1 نانو فاراد 50 ولت پلی استر
- خازن 1000 میکرو فاراد 25 ولت
- خازن 10 میکرو فاراد 25 ولت دو عدد
- خازن 1 میکرو فاراد 25 ولت دو عدد
- دیود 1N4148 دو عدد
- مقاومت 470 کیلو اهم
- مقاومت 120 کیلو اهم
- مقاومت 47 کیلو اهم
- مقاومت 100 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 470 اهم
- مقاومت 68 کیلو اهم دو عدد
- مقاومت 2 مگا اهم
- مقاومت 4.7 اهم
- مقاومت 100 اهم
- مقاومت 47 اهم
- مقاومت 390 اهم 1 وات
- مقاومت 220 اهم 1وات
- مقاومت 50 کیلو اهم
- ولوم 2 کیلو اهم
- ولوم 100 کیلو اهم
آشنایی با قطعات مدار

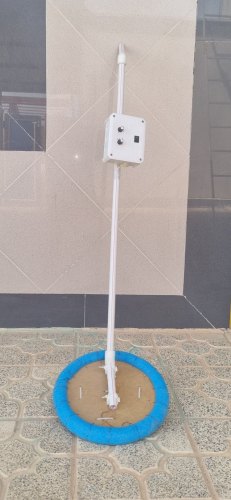

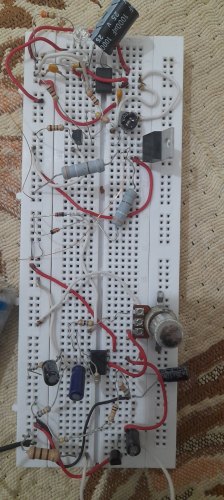

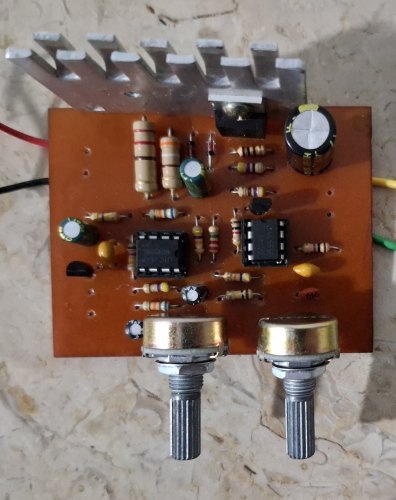

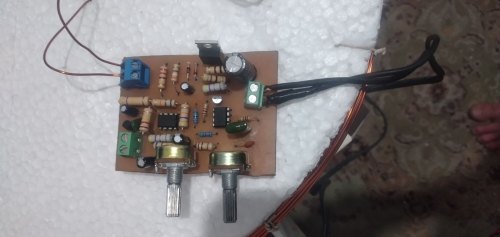

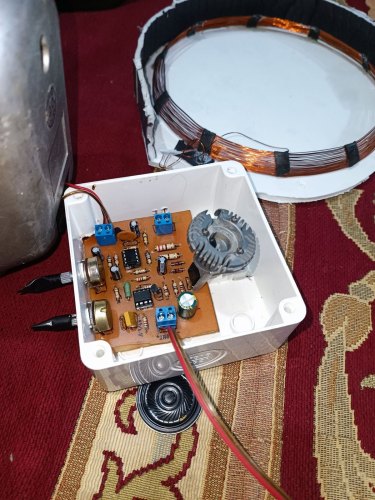

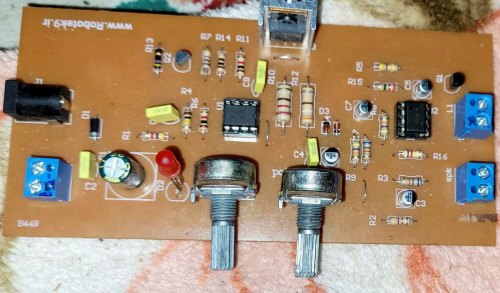

تا الان ۱۶ نفر این پروژه رو ساختند!
