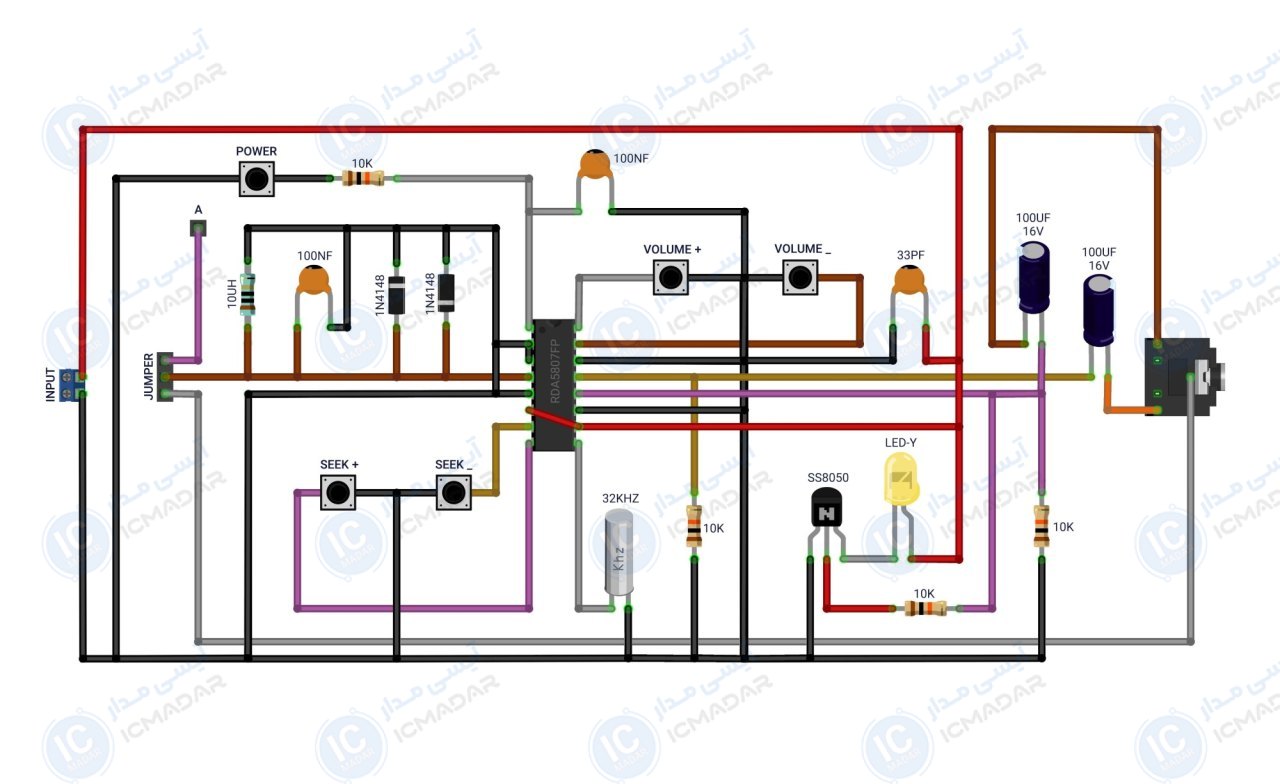

مدار گیرنده رادیو FM استریو
ساخت گیرنده رادیو قابل حمل | سیستمهای اطلاعرسانی ساده | پخش رادیو در سیستمهای صوتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : RDA5807FP
- • ولتاژ کاری : 2.7 تا 3.3 ولت
- • جریان مصرفی : 20 میلیآمپر
- • باند فرکانسی : 88 تا 108 مگاهرتز
- • نوع خروجی صدا : استریو
- • نوع آنتن : داخلی و خارجی
- • تنظیم کانالها : خودکار
- • پایداری فرکانس: بسیار بالا
- • تعداد قطعات : 21 عدد
- • پی سی بی : 70 در 30 میلیمتر
لیست قطعات
- آیسی RDA5807FP
- ترانزیستور SS8050
- کریستال 32KHZ
- خازن 100 میکرو فاراد 16 ولت دو عدد
- خازن عدسی 100 نانو فاراد دو عدد
- خازن عدسی 33 پیکو فاراد
- مقاومت 10 کیلو اهم چهار عدد
- سلف مقاومتی 10 میکرو هانری
- دیود 1N4148 دو عدد
- ال ای دی زرد مات
- تک سوئیچ پنج عدد
آشنایی با قطعات مدار
