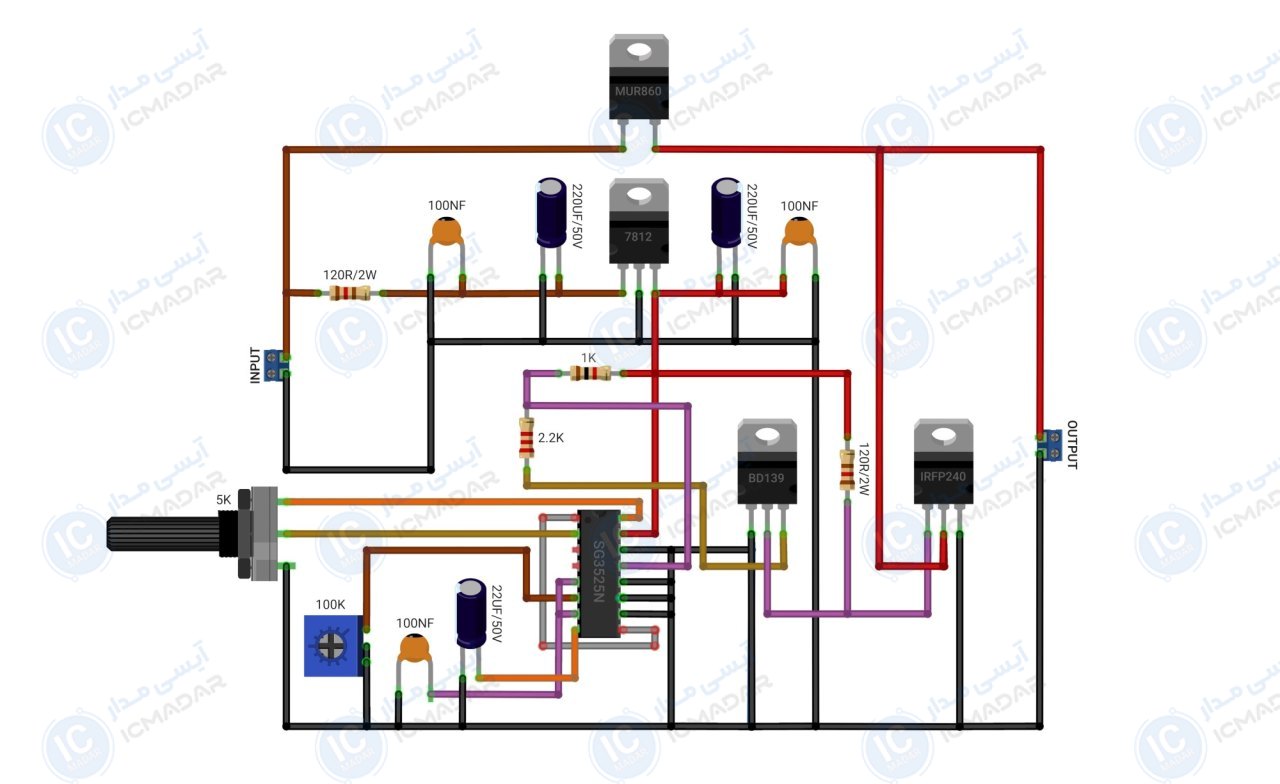

مدار کنترل سرعت موتور 24 ولت
تنظیم سرعت موتورهای دیسی صنعتی | استفاده در دستگاههای تهویه مطبوع | کنترل موتورهای دستگاههای CNC
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 24 ولت
- • ماکزیموم توان : 480 وات
- • نوع ولتاژ ورودی : مستقیم
- • نوع موتور پشتیبانی : دی سی
- • حداکثر جریان خروجی : 20 آمپر
- • دیود سایکل : 0 تا 100
- • نوع سیگنال خروجی : PWM
- • فرکانس کاری : قابل تنظیم
- • پی سی بی : 60 در 45 میلمتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- آیسی SG3525N
- ماسفت IRFP240
- ترانزیستور BD139
- رگلاتور 7812
- ولوم 5 کیلو اهم
- مولتی ترن 100 کیلو اهم
- خازن 220 میکرو فاراد 50 ولت دو عدد
- خازن 22 میکرو فاراد 50 ولت
- خازن عدسی 100 نانو فاراد سه عدد
- مقاومت 2.2 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 120 اهم 2 وات
- دیود MUR860
