آموزش ساخت مدار منبع تغذیه 3 آمپری
مقدمـه
مدار منبع تغذیه 3 آمپری یا مدار تامین کننده برق یکی از مهمترین بخش های علم الکترونیک می باشد، منبع تغذیه به واحدی که می تواند انرژی الکتریکی لازم یک سیستم الکترونیکی را تامین نماید منبع تغذیه گفته می شود.
منابع تغذیه می تواند به صورت یک واحد متصل به یک سیستم الکتریکی باشد و یا می تواند به صورت یک سیستم جداگانه، انرژی الکتریکی سیستم دیگر را تامین نماید.
منابع تغذیه الکتریکی به دو دسته منابع تغذیه جریان مستقیم و جریان متناوب تقسیم می شوند.
در کارهای آزمایشگاهی و مهندسی برق و الکترونیک همیشه نیاز به وجود منابع تغذیه احساس می شود تا مهندسین بتوانند توسط آن تغذیه مدارات الکتریکی و الکترونیکی را تامین و با تغییر پارامترهای منابع تغذیه، مدارات خود را تست نمایند.
منابع تغذیه مورد نیاز در چنین محیط ها، همان منابع تغذیه دی سی با استفاده از برق شهر است که قابلیت تغییر پارامتر های منبع تغذیه مانند ولتاژ و جریان را دارا می باشد.
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید :
همراه ما باشید

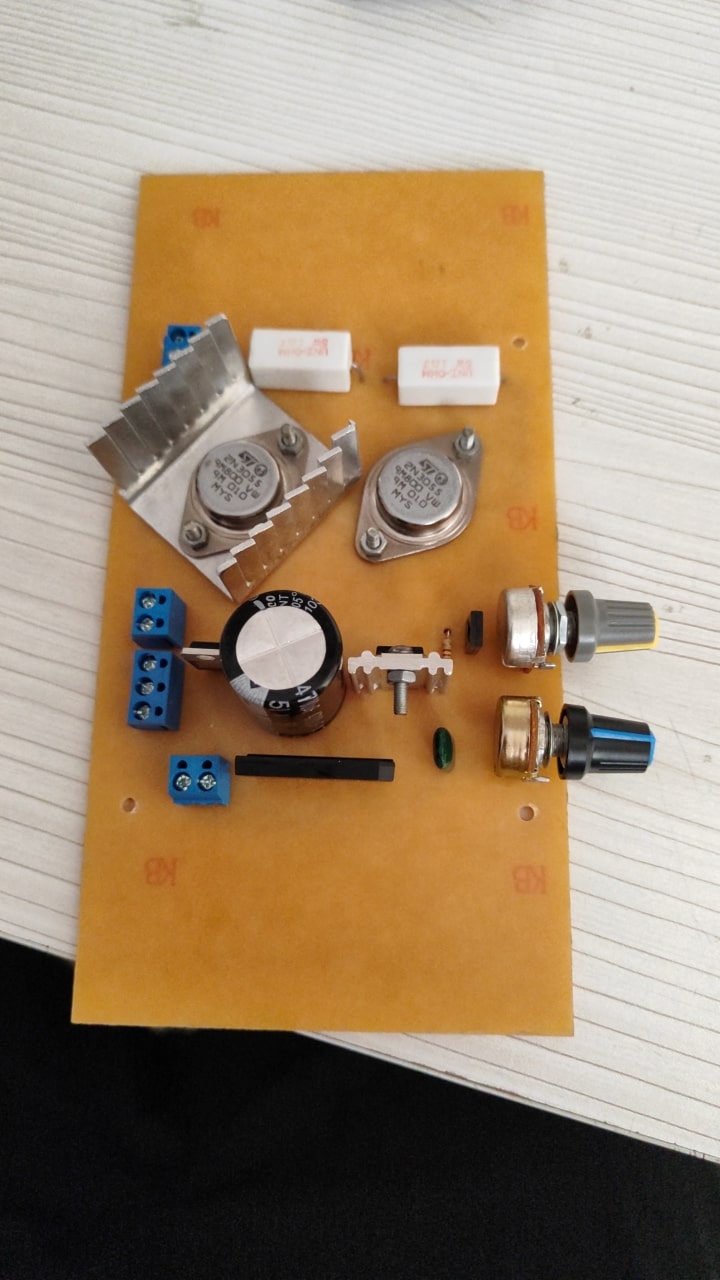

تصویر مونتاژ شده
توضیحات مدار
همانطور که در بخش مقدمه گفته شد مدارات منبع تغذیه (تامین کننده برق) مهمترین و ضروری ترین ابزار برای دانشجویان و تعمیر کاران الکترونیک میباشد.
این مدار منبع تغذیه LM317 این نیاز شما را براحتی برآورده میکند. در مطلب پیش و رو به معرفی کامل مدار منبع تغذیه 3 آمپری پرداخته ایم در ادامه مشخصات فنی ، لیست قطعات و همچنین امکانات و آپشن هایی این مدار می پردازیم.
کافیست قطعات را روی برد مدار چاپی مونتاژ یا بهم لحیم کنید تا منبع تغذیه متغیر خود را بسازید. ورودی ولتاژ AC از 12 تا 30 ولت میتواند باشد. با چرخاندن ولوم میتوانید خروجی را از 1.25 ولت تا 37 ولت DC با جریان خروجی 3 آمپر تنظیم کنید. برای راحتی کار یک پی سی بی مناسب نیز برای این مدار منبع تغذیه طراحی شده که در همین پایین قابل دسترس است.
مشخصات فنی
لیست قطعات
رگلاتور LM317
ترانزیستور 2N3055
خازن 3300 میکرو فاراد 50 ولت
خازن 47 میکرو فاراد 50 ولت
مقاومت آجری 1.5 اهم 10 وات دو عدد
مقاومت 270 اهم
ولوم 10 کیلو اهم
پل دیود
پنل ولتمر و امپر متر
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
28,000 تومان
فایل شماتیک
34,000 تومان
تهیه برد مونتاژ شده
توصیه های قبل از ساخت
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیتسینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد میتواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک میکند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، میتوانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب
ویدئو تست مدار
سخن پایانی
لازمه بدونید که فقط در صورت استفاده از قطعات اورجینال می تونید از این مدار منبع تغذیه انتظار جریان 3 امپر واقعی رو داشته باشید و در صورتی که از قطعات فیک استفاده کنید مطمئنا نمی توانید این جریان در خروجی دریافت کنید. این نکته برای تمامی مدارات صدق میکنه و حتما رعایت کنید. حتما برای ترانزیستور ها علل خصوص ترانزیستور قدرت 2N3055 هیتسینک بگذارید.
اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود
.
همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید.
2 نفر این مدار را ساختند
