آموزش ساخت مدار منبع تغذیه قابل تنظیم
مقدمـه
در این پست از سایت آیسی مدار نحوه ساخت مدار منبع تغذیه قابل تنظیم با قابلیت کنترل ولتاژ آموزش داده شده است. ولتاژ خروجی این منبع تغذیه از 1.2 ولت تا 30 ولت قابل تنظیم می باشد. ماکزیمم جریان خروجی این مدار منبع تغذیه 1.5 امپر می باشد.
هر کسی که در زمینه برق و الکترونیک فعالیت می کند, حتما نیاز به یک منبع تغذیه خواهد داشت و از انجایی که مدارات مختلف به ولتاژهای تغذیه مختلفی نیاز دارند مثلا برخی از مدارات با 3 ولت کار می کنند و برخی دیگر با 9 ولت و غیره، بهتر است که منبع تغذیه ما متغیر باشد تا بتوانید برای مصرف کننده های مختلف از آن استفاده کنید.
مدار منبع تغذیه ای که در این پست آموزش ساخت آن قرار داده شده است دارای رنج وسیع ولتاژ خروجی است اما از انجایی که این منبع تغذیه ماکزیمومم جریان آن 1.5 آمپر هست بیشتر مناسب افراد مبتدی یا دسته از افرادی که به جریان زیادی سروکار ندارند مناسب است
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار پیش ببرید :

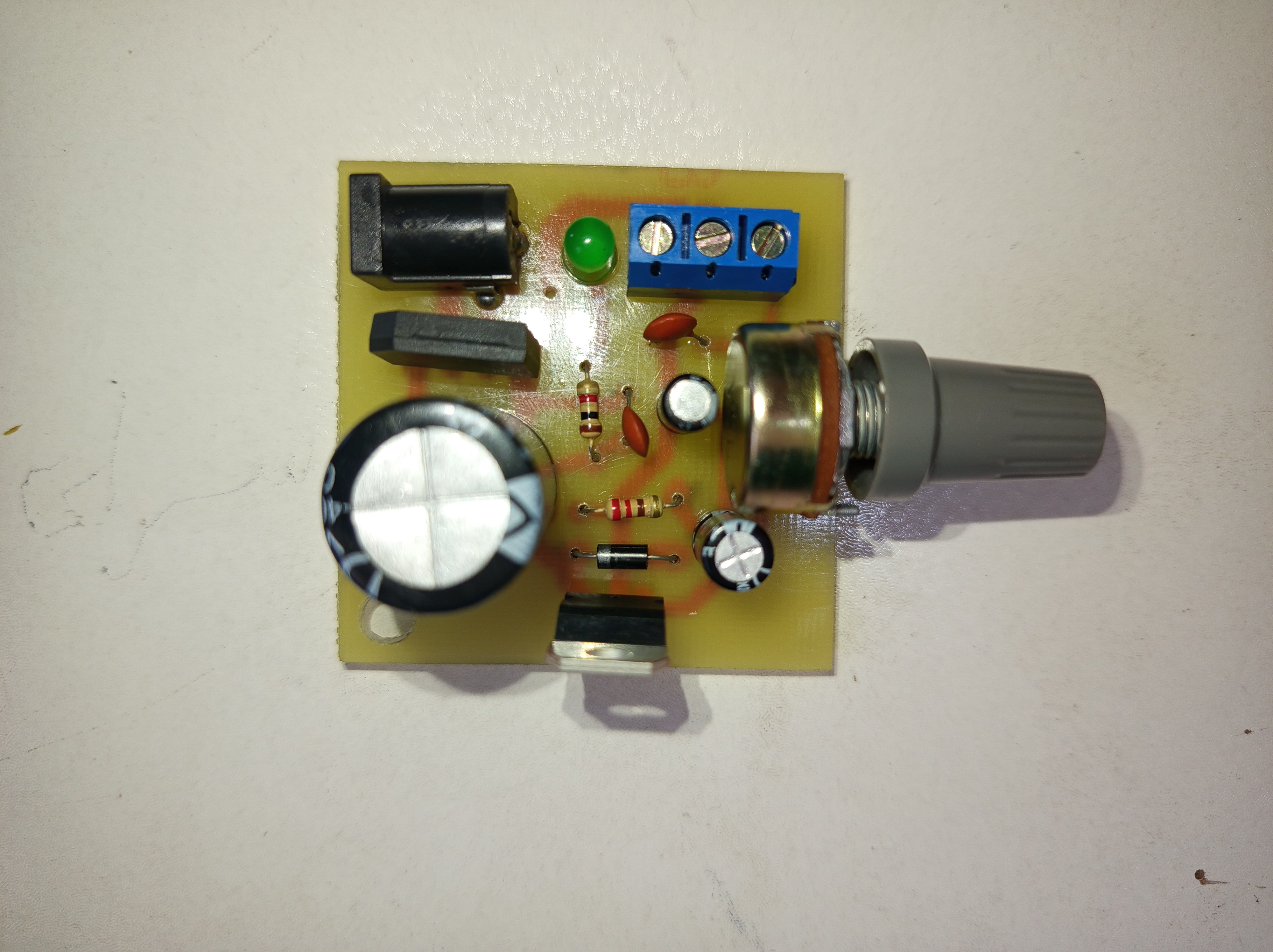

تصویر مونتاژ شده
توضیحات
همانطور که همه ما میدانیم مدار منبع تغذیه یکی از نیازهای اصلی هر آزمایشگاه کوچک و میز کار الکترونیکی است. این مدار ولتاژ ورودی تا حداکثر 30 ولت را به خروجی متغیر 1.2 تا 30 ولت تبدیل می کند که با تنظیم ولوم می توان ولتاژ دلخواه را ایجاد نمود. ولتاژ ورودی این مدار می تواند بصورت AC یا DC باشد.
جالب است بدانید که در طراحی این مدار منبع تغذیه قابل تنطیم از قطعات ارزان قیمتی استفاده شده و همچنین قطعات استفاده شده، قطعاتی کاملا معمولی هستند که از اکثر فروشگاه های قطعات الکترونیکی که در سایت ها یا فروشگاه های شهر به راحتی قابل تهیه هستند. بنابراین با هزینه مناسب و به راحتی می توانید این مدار منبع تغذیه کاربردی را بسازید و در خانه یا محل کار از آن استفاده کنید.
مشخصات فنی
لیست قطعات
رگلاتور LM317
مقاومت 1.8 کیلو اهم
مقاومت 220 اهم
خازن 3300 میکرو فاراد 50 ولت
خازن 100 نانو فاراد دو عدد
خازن 10 میکرو فاراد 50 ولت
ولوم 4.7 یا 5 کیلو اهم
خازن 100 میکرو فاراد 50 ولت
دیود 1N4007
پل دیود KBL406 یا مشابه
ال ای دی سبز مات
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
فایل پی سی بی
44,000 تومان
فایل بردبورد
28,000 تومان
فایل شماتیک
تهیه برد مونتاژ شده
توصیه های قبل از ساخت
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیتسینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک می‌کند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، میتوانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب
ویدئو تست مدار
سخن پایانی
آموزش این پروژه هم به اتمام رسید. حتما برای ترانزیستور هیتسینک و فن خنک کننده بزارید تا منبع تغذیه اتون عمر طولانی تر داشته باشه. برای این مدار از پل دیود مدل KBL406 استفاده شده است اگر ندارید لازم نیست که دقیقا همان مدل باشد و با نمونه های مشابه هم کار خواهد کرد
اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت مدار را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود.
همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید.

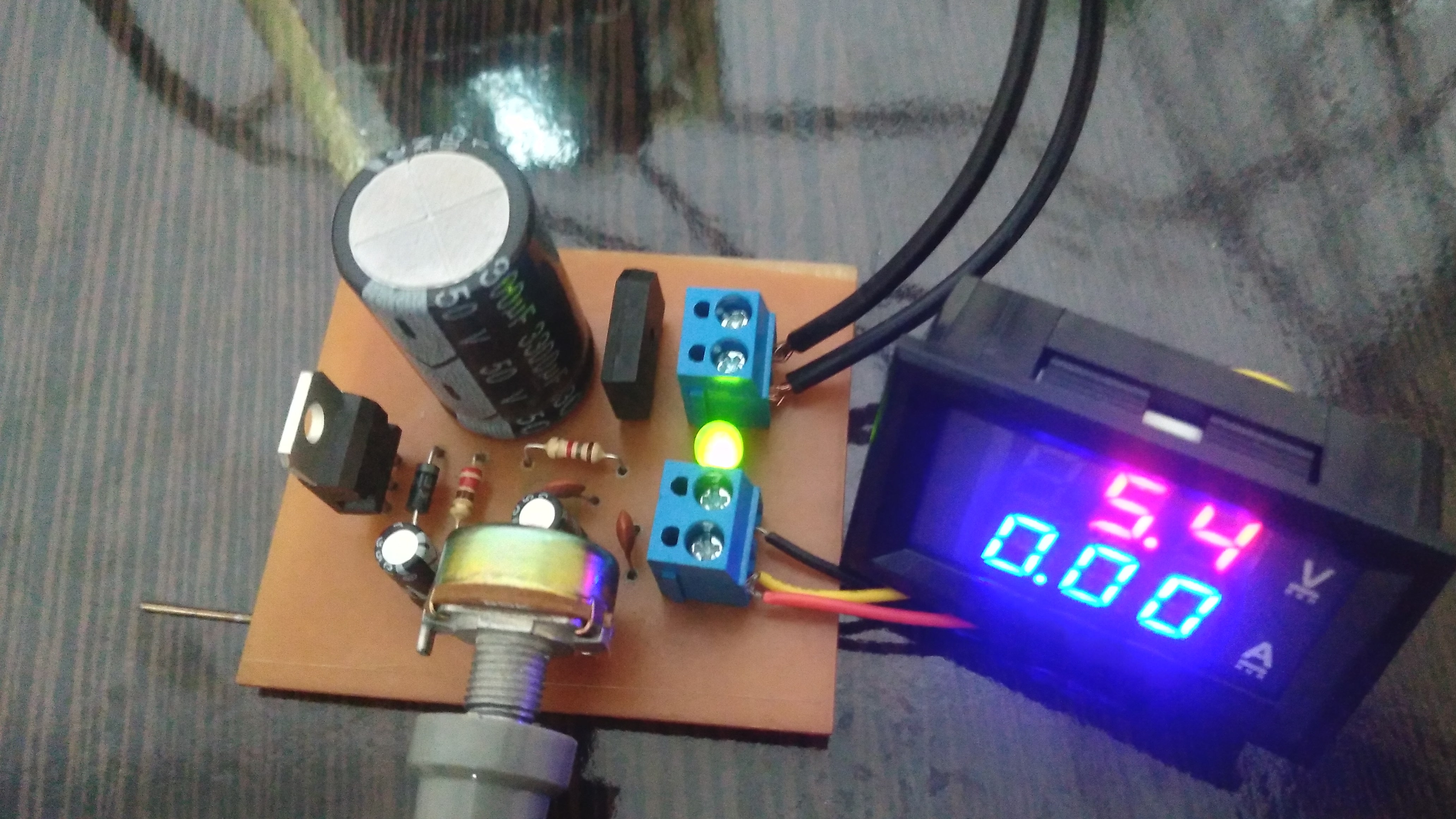

2 نفر این مدار را ساختند
