آموزش ساخت فلزیاب فلزجو FPI – با جزئیات کامل

شناسه : ic-50-98-18768

دسته بندی :

زمان مطالعه : 16 دقیقه

شناسه : ic-50-98-18768

دسته بندی :

زمان مطالعه : 16 دقیقه
فلزجو

مقدمـه

فلزیاب «فلزجو» یکی از دستگاه‌های حرفه‌ای و پرطرفداره که نه‌تنها تو ایران بلکه توی کشورهای دیگه هم استفاده می‌شه. این دستگاه که توسط یه مهندس ایرانی طراحی شده و توی کارهای مختلف مثل صنعت معدن، اکتشاف فلزات و حتی مأموریت‌های امنیتی و پلیسی کاربرد داره. فلزجو با قابلیت تفکیک دقیق و حساسیت بالا کمک می‌کنه تا تو کاوش‌هاتون راحت‌تر و با اطمینان بیشتری به نتیجه برسین.

توی این مطلب، قراره به‌طور کامل با ویژگی‌ها و امکانات فلزجو آشنا بشین و قدم‌به‌قدم یاد بگیرین که چطور خودتون این مدار رو بسازین. در ادامه، بخش‌های مختلفی مثل قطعات موردنیاز، طرز کار مدار و راهنمای مونتاژ و راه‌اندازی رو هم بررسی کردیم تا بتونین با یه دید جامع شروع به ساختش کنین.

تصویر مونتاژ شده

فلزیاب
فلزیاب پالسی FPI فلزجو؛ طراحی و مونتاژ قدم‌به‌قدم

توضیحات

فلزیاب فلزجو FPI با میکروکنترلر ATmega328P طراحی شده و این موضوع باعث شده که به یه سیستم قوی و هوشمند تبدیل بشه. در این مدار، اگه از قطعات باکیفیت استفاده کنین، هم دقت بالایی داره و هم توی شرایط مختلف خیلی خوب عمل می‌کنه.

ما توی وبسایت آیسی مدار، برای اولین بار آموزش ساخت این فلزیاب رو به‌صورت کامل براتون گذاشتیم. هدف اینه که هر کسی بتونه این مدار حرفه‌ای رو خودش بسازه. هر جا هم سوال داشتین یا با مشکلی مواجه شدین، تیم ما کنار شماست تا همه‌چی رو درست و اصولی جلو ببرین. علاوه بر این، ما آموزش ساخت ردیاب فرانکو رو هم آماده کردیم که می‌تونید ببینید و یاد بگیرید چطور این سیستم حرفه‌ای رو هم به‌راحتی بسازید.

برای اینکه از مدار فلزجو بهترین نتیجه رو بگیرین، حتماً لازمه از قطعات اورجینال یا حتی نظامی استفاده کنین. این قطعات دقت و پایداری بیشتری دارن و باعث می‌شن مدار حتی توی شرایط سخت هم عملکرد خیلی خوبی داشته باشه. اگر هم در کنار این فلزیاب به دنبال یک پین پیونتر تفکیک دار هم هستین، ما این دستگاه رو به‌صورت آماده برای سفارش موجود داریم.

آیسی‌های مهمی مثل ATmega328P و ترانزیستورهای قدرتی در مدار استفاده شدن که نقش اصلی رو تو پایداری و حساسیت مدار دارن. خازن‌های با ظرفیت بالا هم توی مدار هستن که به حفظ ولتاژ و کارایی بهتر مدار کمک می‌کنن. پس با خیال راحت می‌تونین تو کاوش‌های مختلف ازش استفاده کنین.

به‌جای اینکه هزینه‌های بالا برای خرید دستگاه‌های آماده بدین، می‌تونین با استفاده از این آموزش که براتون آماده کردیم، این فلزیاب رو راحت بسازین و تو کاوش‌هاتون استفاده کنین. ضمناً، با نصب اپلیکیشن آیسی مدار هم میتونید مدارات فلزیاب قوی دیگه رو هم ببینید.

یکی از ویژگی‌های عالی فلزجو FPI، قابلیت حذف نویز اتوماتیکه. علاوه بر این، می‌تونین سرعت پیدا کردن هدف رو هم متناسب با شرایط مختلف تنظیم کنین. با دقت و حساسیتی که مدار داره، توی کاوش‌های مختلف بهتون کمک می‌کنه تا بهترین نتیجه‌ها رو بگیرین.

مدار قابلیت تفکیک فلزات ارزشمند از فلزات معمولی رو هم داره و حتی می‌تونه فلزات آهنی رو به‌راحتی حذف کنه. این ویژگی‌ها باعث می‌شه که تو هر شرایطی بهترین کارایی رو از مدار بگیرین و بدون نگرانی از نویز یا تداخل، به کاوش ادامه بدین. به خاطر همین قابلیت‌های ویژه، فلزجو بین کاوشگرها خیلی محبوب شده.

از اونجایی که توضیحات و نکات کلیدی مدار زیاد هست، یک مجموعه آموزشی کامل همراه با فایل PCB برای شما آماده کرده‌ایم. این مجموعه شامل فایل‌های (PCB, HELP, SOLDIER, 3D)، آموزش پیاده‌سازی فلزجو، تجربیات مونتاژ، تنظیمات اولیه، فایل هگز نامحدود، نرم‌افزار پیشنهادی پروگرامر و شماتیک مدار با کیفیت 4K است.

با تهیه فایل PCB، می‌تونین به همه این مواردی که گفتیم دسترسی داشته باشین. این فایل بعد از خرید، به‌صورت آنی و سریع در اختیارتون قرار می‌گیره.

مشخصات فنی

کاربرد
فلزیاب
سطح مهارت
حرفه ایی
تعداد قطعات
60 عدد
منبع تغذیه
15 تا 24 ولت
تراشه
ATmega328P
حداکثر عمق زنی
دو متر
تطبیق با خاک
خودکار و هوشمند
سرعت سنس
قابل تنظیم
فرکانس و پالس
دیجیتالی
میتر سنس
دیجیتالی و دقیق
حذف نویز
فیلتر حرفه‌ای
فیلتر ذرات
قدرتمند در حذف
نوع منو
اختصاصی فلزجو
تغییر فرکانس
دیجیتالی
صدای هشدار
۱۲ نوع

لیست قطعات

میکروکنترلر ATmega328P-PU
ایسی LF357N
رگلاتور L7805CV
رگلاتور L7812CV
ترانزیستور BS170
ماسفت IRF840
ترانزیستور BC337
کریستال 20 مگاهرتز
دیود 1N4148 دو عدد
دیود 1N5819
ال سی دی کارکتری 16X2
بلندگو یا هدفون
خازن 10 میکرو فاراد 16 ولت
خازن عدسی 18 پیکو فاراد دو عدد
خازن 100 نانو فاراد عدسی دوزاده عدد
خازن 100 میکرو فاراد 16 ولت تانتالیوم دو عدد
خازن 5 پیکو فاراد عدسی
خازن 2.2 میکرو فاراد 16 ولت تانتالیوم
خازن 470 میکروفاراد 16 ولت سه عدد
خازن 4700 میکرو فاراد 16 ولت دو عدد
خازن 1000 میکرو فاراد 16 ولت دو عدد
خازن 2200 میکرو فاراد 25 ولت
مقاومت 1 کیلو اهم سه عدد
مقاومت 47 اهم دو عدد
مقاومت 10 کیلو اهم
مقاومت 4.7 کیلوا هم سه عدد
مقاومت 2.2 کیلو اهم
مقاومت 10 اهم دو عدد
مقاومت 1.5 کیلو اهم
مقاومت 1.8 کیلو اهم
مقاومت 1 مگا اهم
مقاومت 100 اهم
مقاومت 390 اهم 2 وات دو عدد
مقاومت 18 کیو اهم
مقاومت 22 کیلو اهم

تهیه فایل های مدار

از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید

برد بوررد

پی سی بی

شماتیک

فایل پی سی بی

طراحی اختصاصی توسط تیم آیسی مدار
شامل فایل‌های PCB, 3D, HELP, SOLDIER
حاوی فایل پروژه با Altium Designer
رعایت اصول طراحی و فوت‌پرینت‌های استاندارد
قابل پیاده‌سازی به روش‌های مختلف
کیفیت بالا در فرمت PDF

240,000 تومان

فایل بردبورد

کپی‌برداری آسان برای بردبورد
سیم‌کشی اصولی و واضح
درج مقادیر روی قطعات
پیاده‌سازی ساده و کم ‌سیم
شبیه‌سازی واقعی بردبورد و قطعات
کیفیت بالا در فرمت JPG
موجود نیست!

فایل شماتیک

شماتیک مطابق استانداردهای جهانی
طراحی خوانا و اصولی
درج مقادیر قطعات روی شماتیک
طراحی با Altium Designer
خروجی با فرمت PDF
کیفیت بالا در فرمت PDF
موجود نیست!

تهیه برد مونتاژ شده

این مدار توسط تیم «آیسی مدار» با فناوری پیشرفته SMD و با کیفیت بسیار بالا طراحی و تولید شده است شما میتوانید از این بخش این برد به صورت مونتاژ شده و آماده استفاده سفارش دهید
موجود نیست!

توصیه های قبل ساخت

در دنیای الکترونیک، ساخت مدارات مختلف نیاز به دقت و دانش فنی دارد. هر مدار ویژگی‌های خاص خود را دارد. بدون رعایت اصول اولیه، ممکن است عملکرد مدار دچار مشکل شود. در این مقاله، چند نکته مهم را بررسی می‌کنیم که بهتر است قبل از ساخت و مونتاژ مدارات الکترونیکی در نظر بگیرید.
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیت‌سینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک می‌کند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، می‌توانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب

ویدیو تست مدار

نمایش ویدیو درباره فلرجو

سخن پایانی

فلزیاب پالسی فلزجو FPI با امکانات و کیفیت بالاش یه انتخاب عالی برای اوناییه که دنبال یه دستگاه حرفه‌ای و دقیق هستن. این فلزیاب با قابلیت‌های پیشرفته‌ اش به شما این امکان رو می‌ده که با دقت بیشتری دنبال فلزات ارزشمند بگردین.

با آموزش‌ها و پشتیبانی ما هم می‌تونین به‌راحتی مدار فلزجو رو بسازین و دیگه نیازی به خرید دستگاه‌های گرون‌قیمت نداشته باشین. هر جا هم به راهنمایی احتیاج داشتین، تیم ما کنارتونه تا بتونید مدار رو به خوبی بسازید.

اگر از این مدار خوشتون آمده و قصد ساخت آن را دارید، حتماً مقاله “توصیه‌های قبل از ساخت” را با دقت مطالعه کنید.

در این مقاله، به بررسی و رفع مشکلات پرتکرار پرداخته‌ایم. اگر در مراحل راه‌اندازی یا ساخت پروژه با مشکلی مواجه شدید، بدون نگرانی سوالات خود را در بخش نظرات انتهای همین پست مطرح کنید؛ تیم آیسی مدار در اسرع وقت به شما پاسخ خواهد داد.

همچنین، اگر به مدارات بیشتری علاقه‌مند هستید، پیشنهاد می‌کنیم اپلیکیشن آیسی مدار را نصب کنید. موفق باشید!

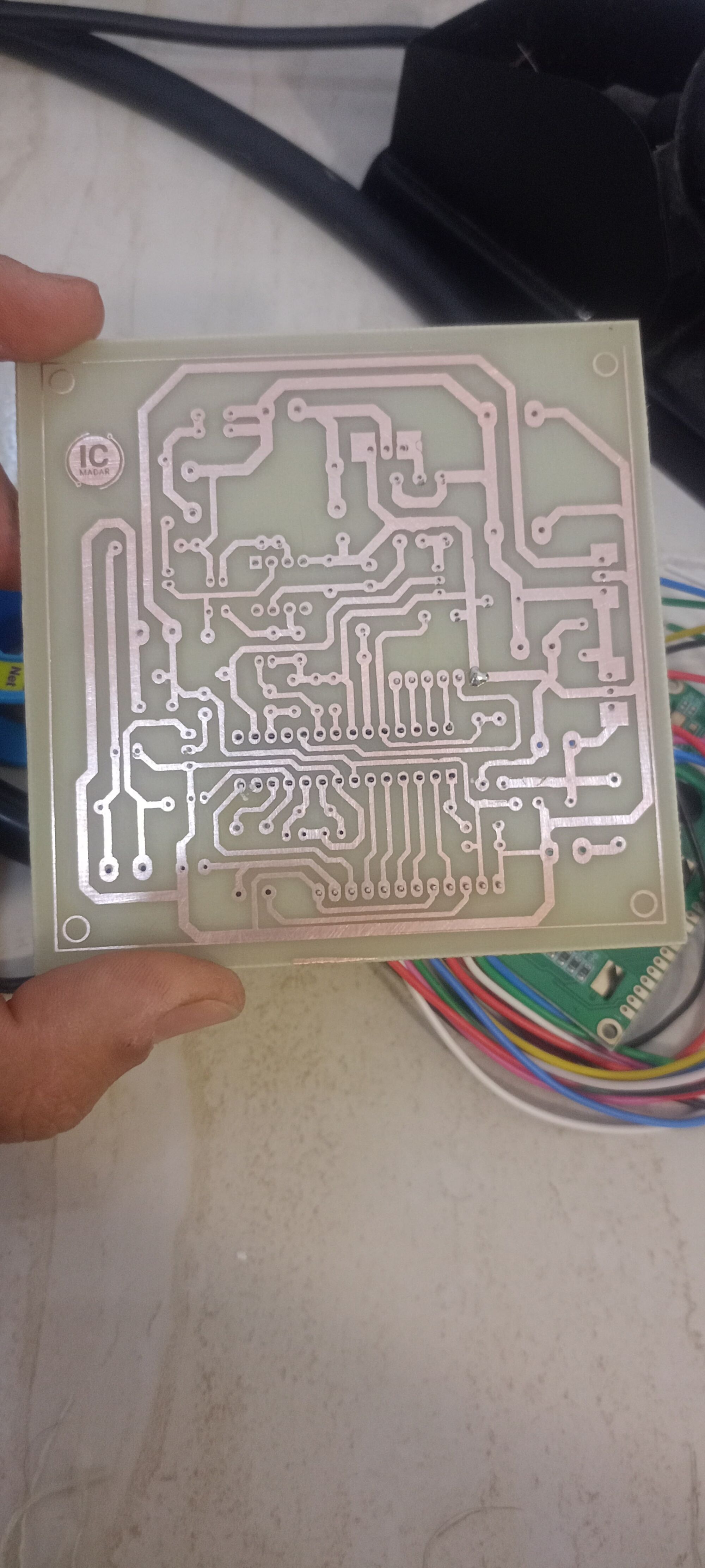

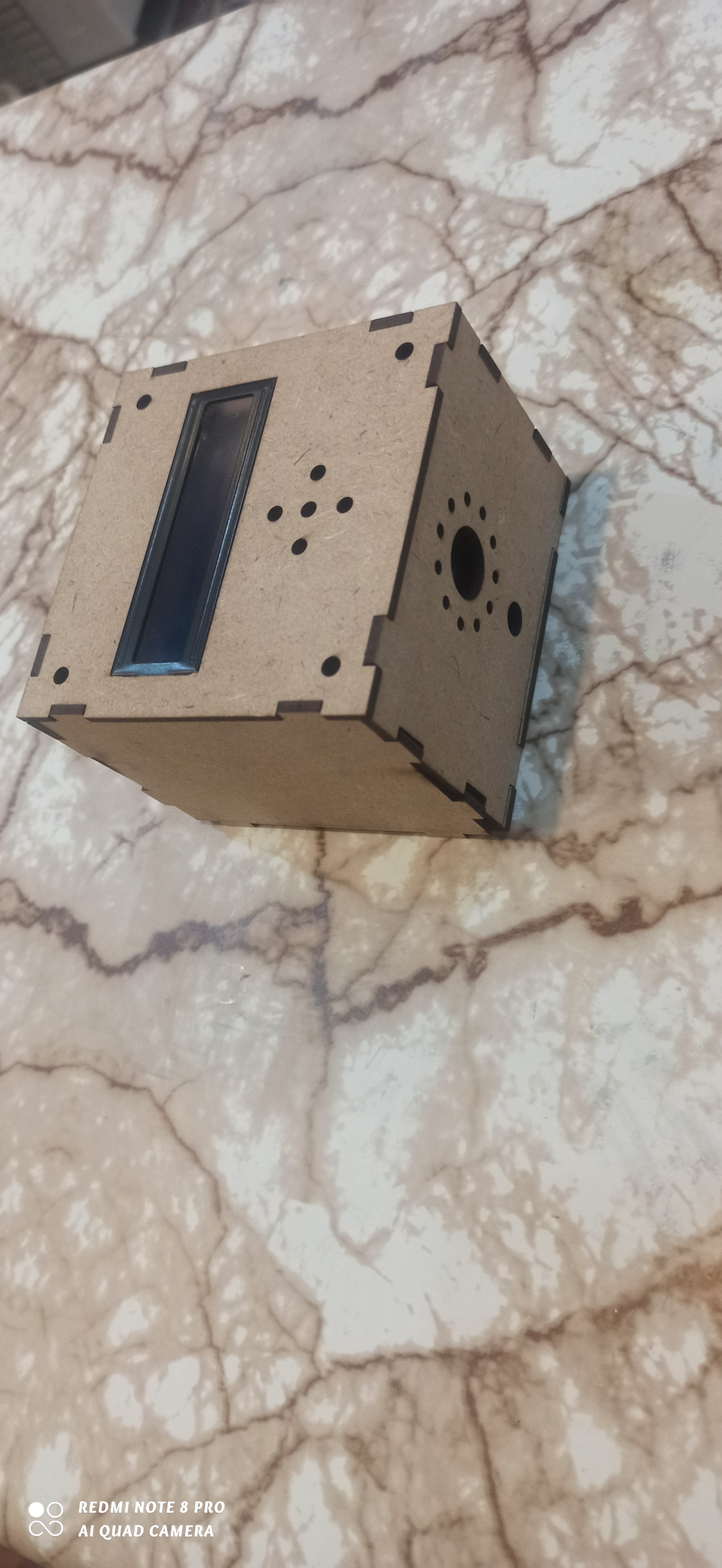

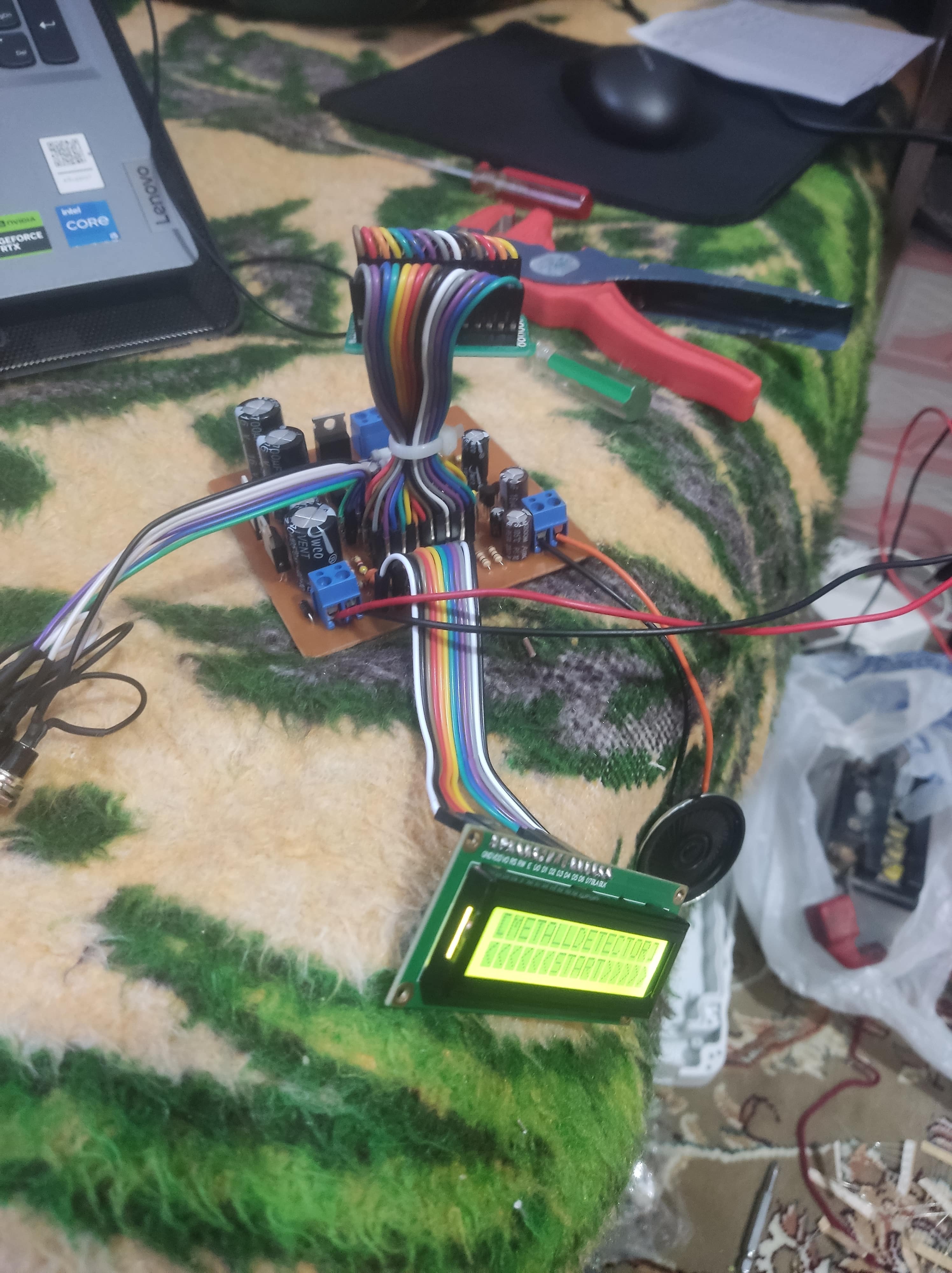

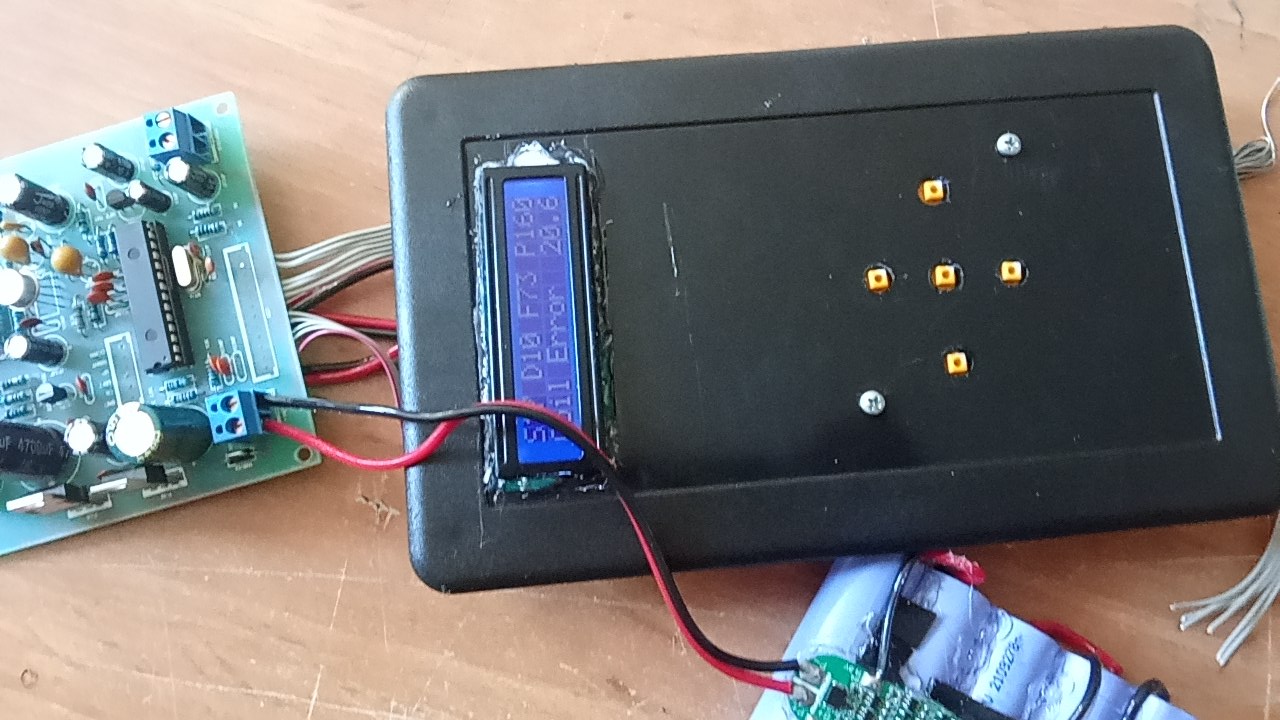

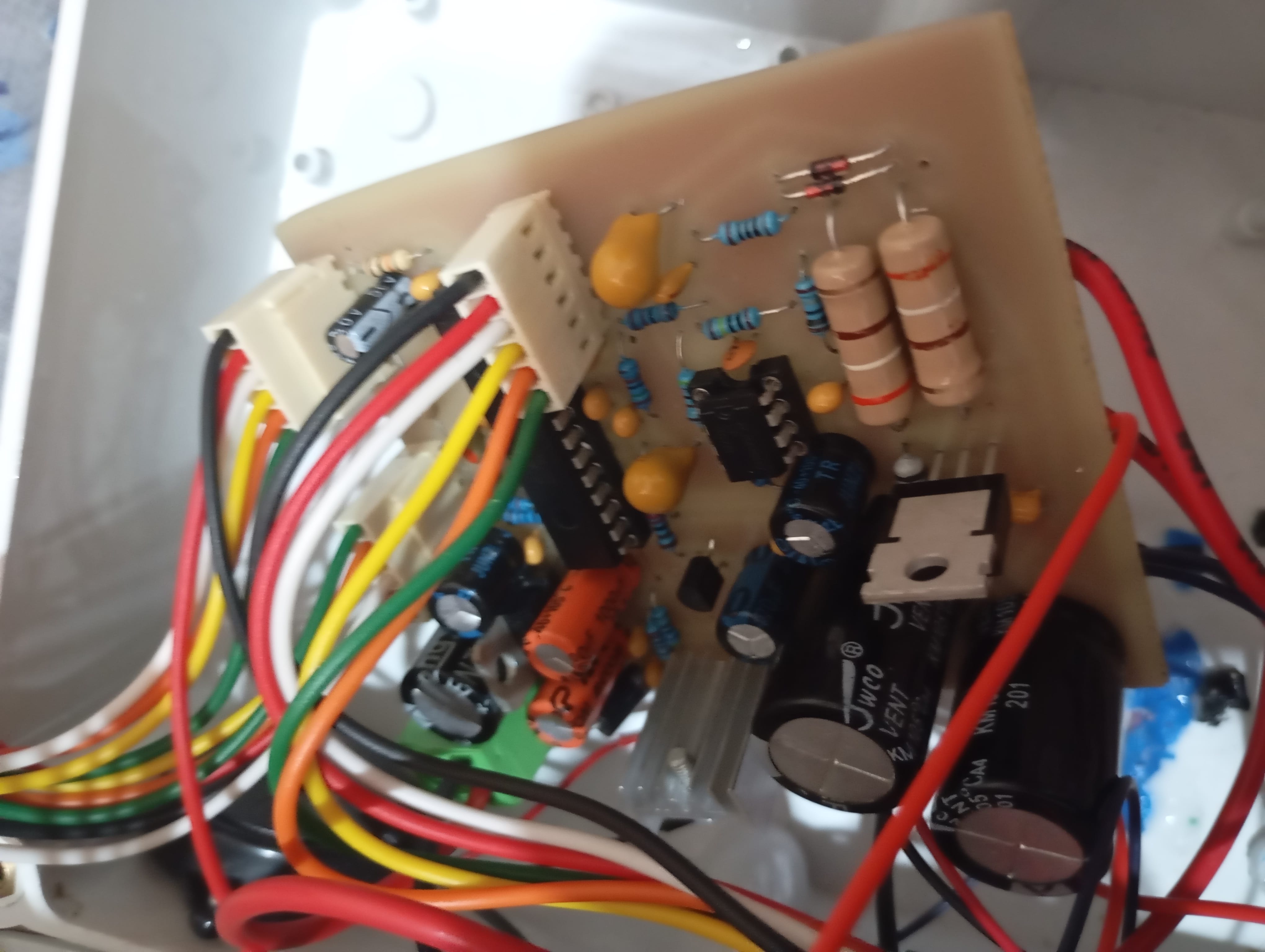

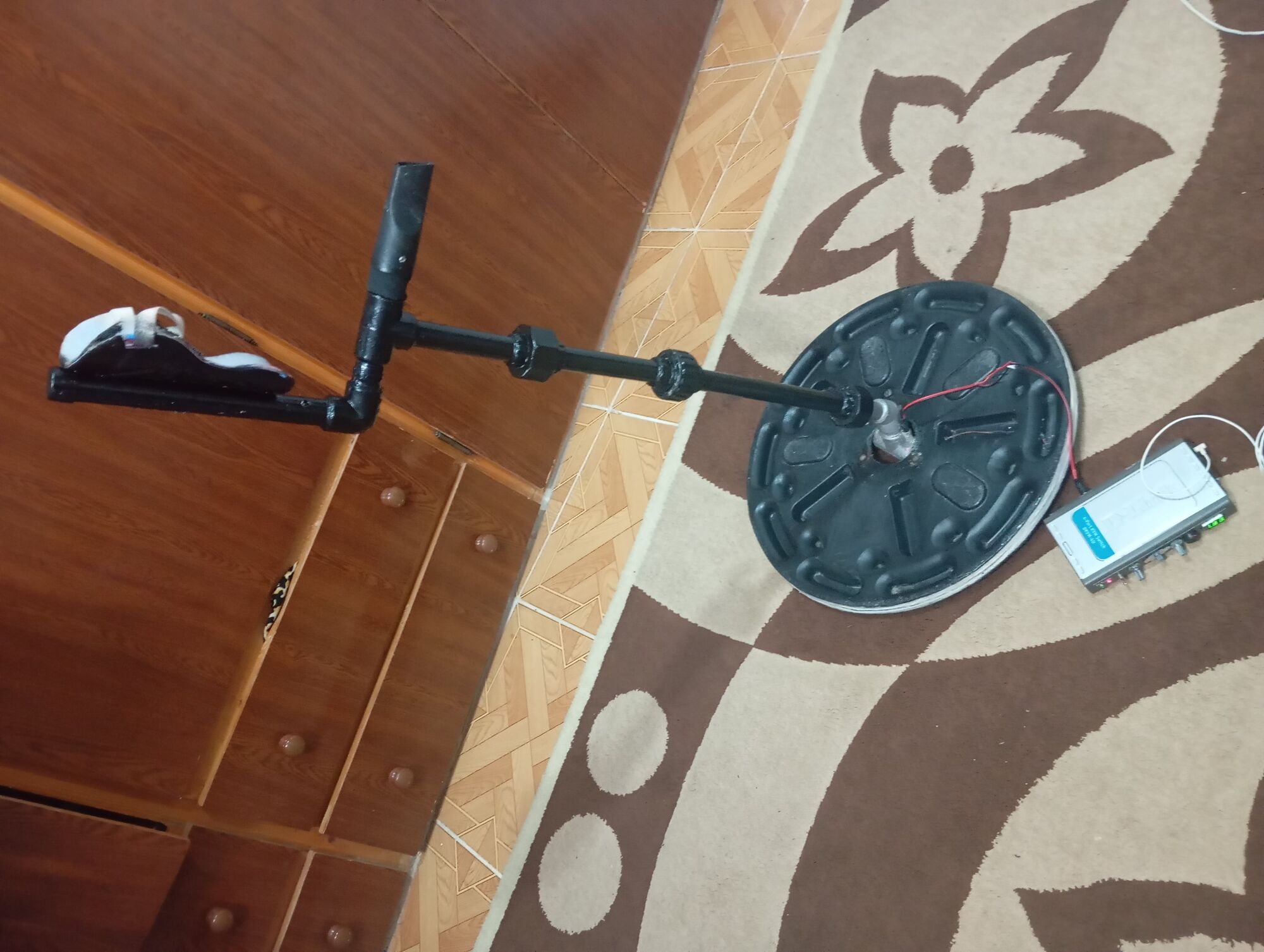

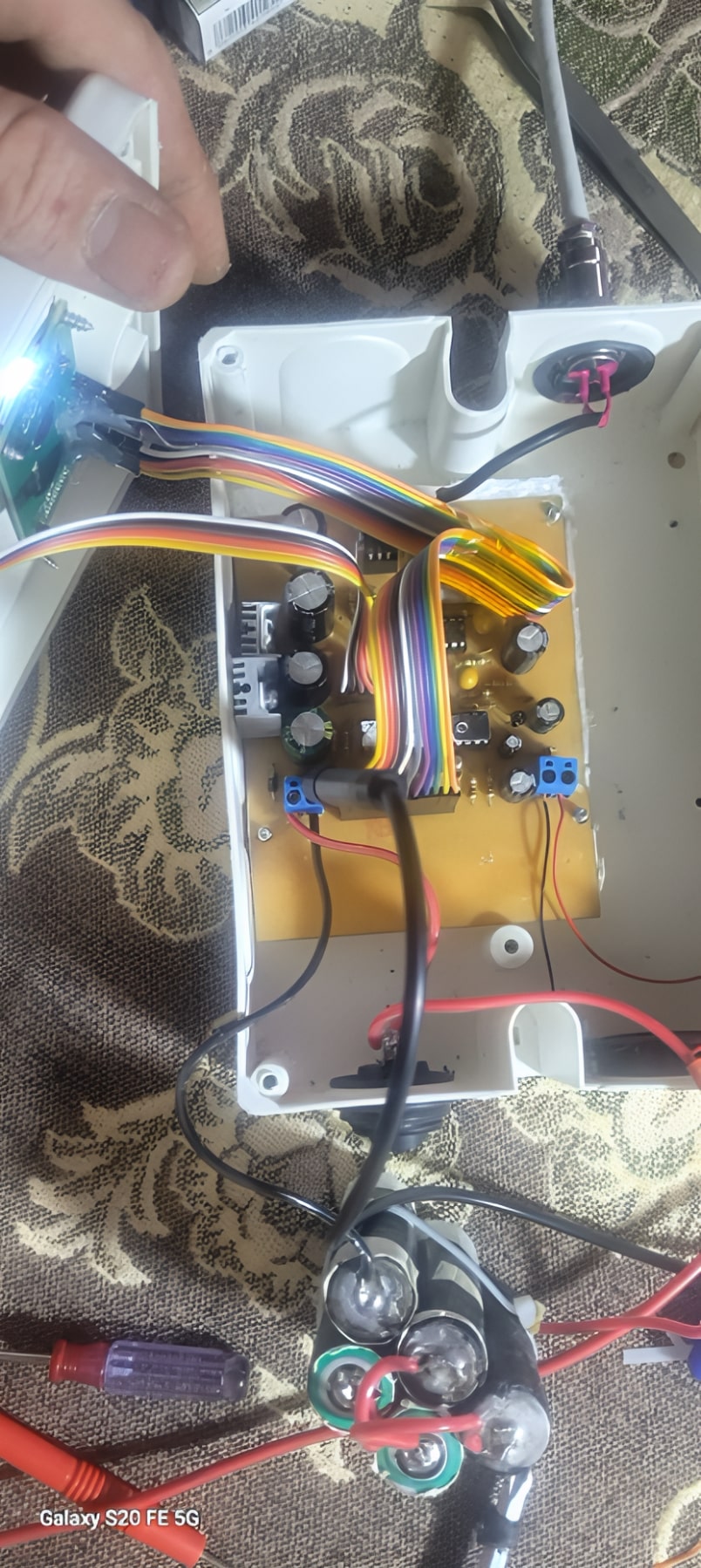

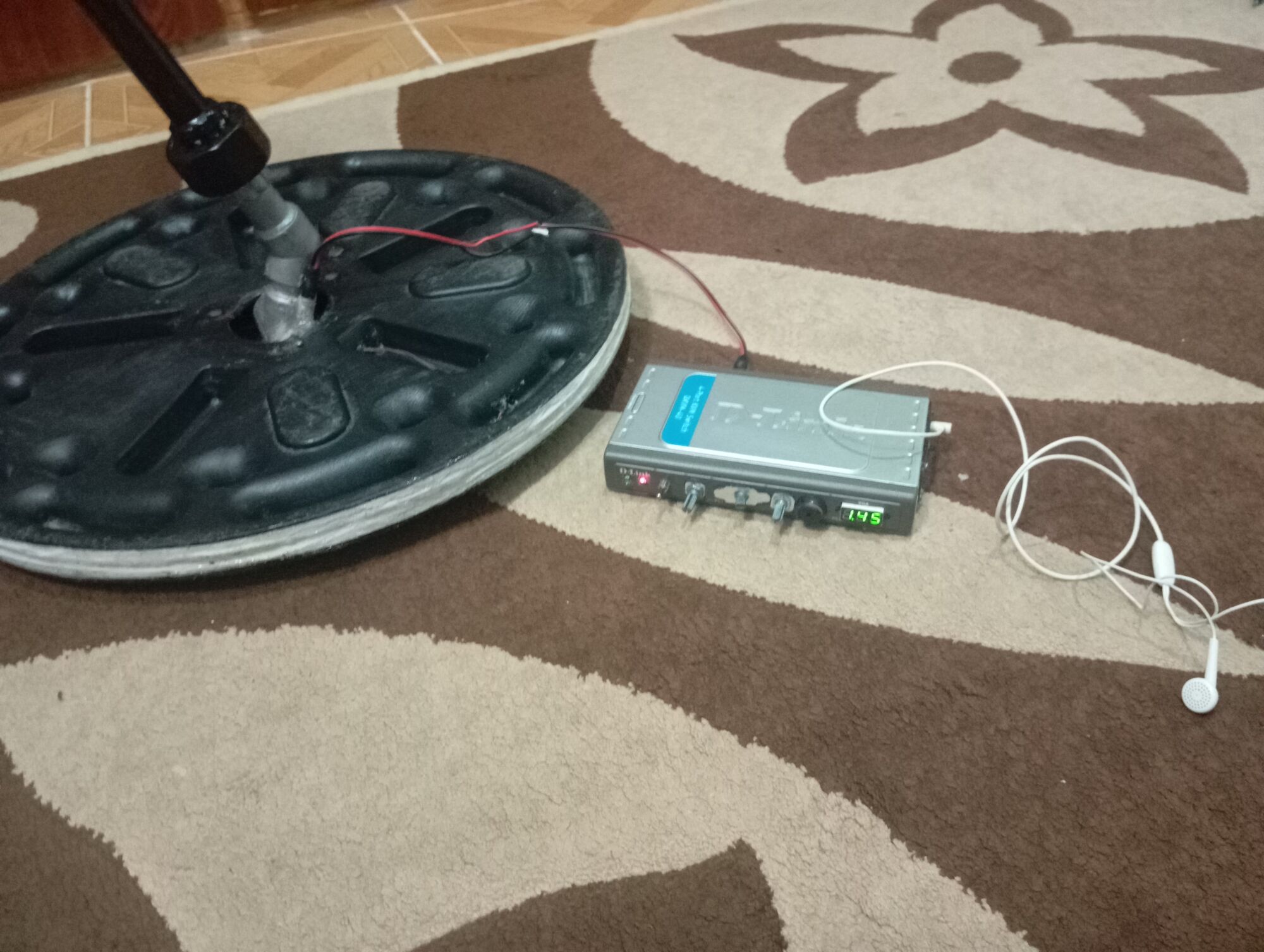

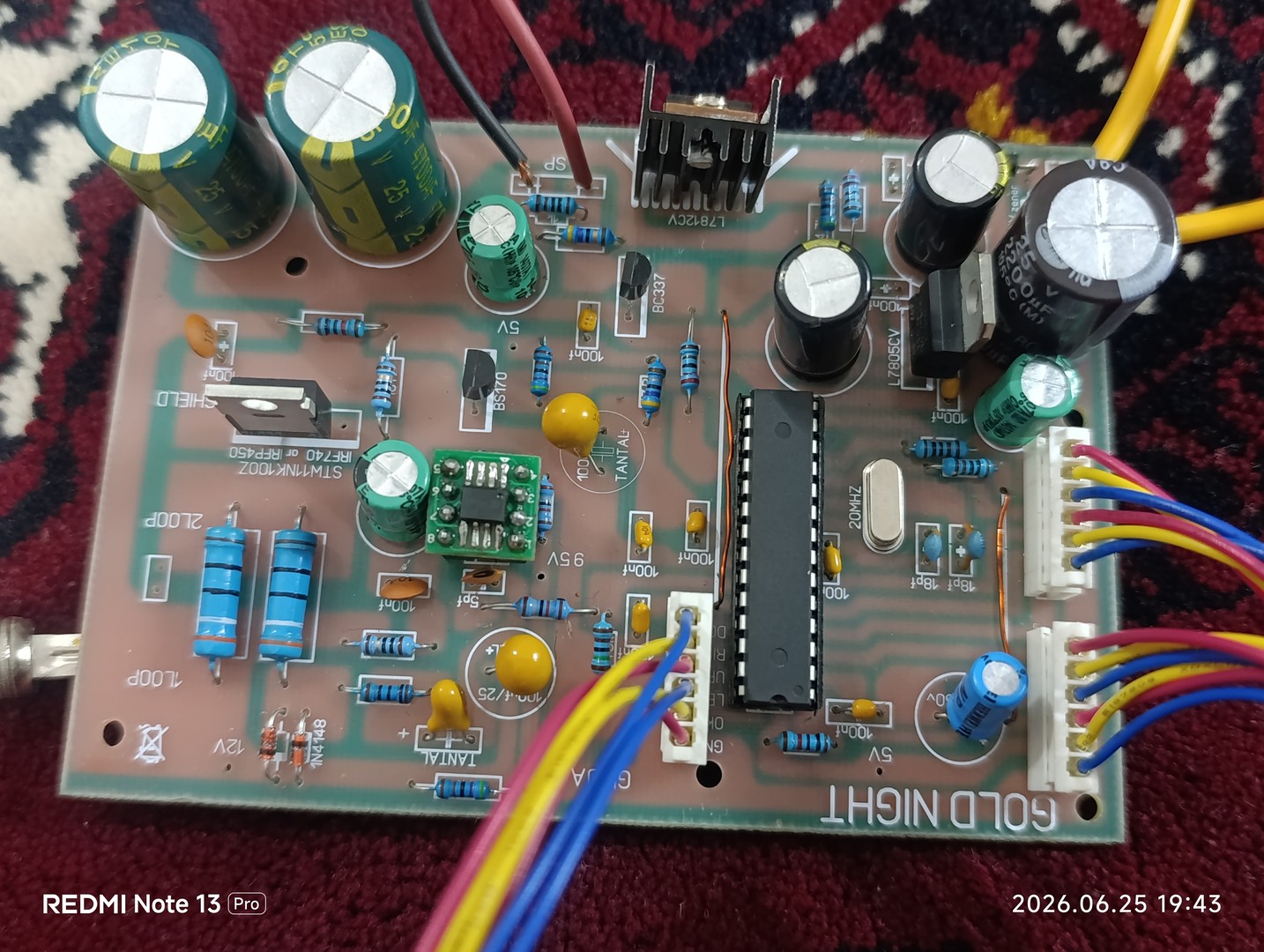

7 نفر این مدار را ساختند
