راهنمای ساخت مدار ردیاب فرانکو 20 مگاهرتز به زبان ساده

مدار فرانکو یه ردیاب صوتیه که با کمک صدای بازر و LEDهایی که روی برد طراحی شدن، اطلاعات رو به اپراتور منتقل می‌کنه و خیلی راحت می‌تونید با این مدار کار کنید. جالب اینجاست که این مدار توانایی تشخیص فلزات ارزشمند، یون‌ها و حتی حفره‌ها رو داره و توی آزمایش‌ها کاملاً بدون خطا عمل کرده. همین ویژگی‌ها باعث شده فرانکو یکی از پرطرفدارترین مدارهای ردیاب تو دنیای الکترونیک باشه.

این مدار شعاعی تا حدود 200 متر رو پوشش می‌ده و فرکانس‌های ضعیف و قوی رو به راحتی شناسایی می‌کنه. از طرفی، نفوذش زیر خاک هم خیلی قویه و این یعنی حتی برای فلزات قدیمی یا دفن شده هم می‌تونید روش حساب کنید. دقت بالای این مدار، نداشتن حساسیت به ذرات مزاحم و کاربری ساده، از ویژگی‌هایی هستند که فرانکو رو به یه انتخاب عالی تبدیل کردند.

اگه به ساخت مدارات فلزیاب علاقه داری، خبر خوب اینه که ما قبلاً آموزش ساخت فلزیاب فلزجو رو هم آماده کردیم! این فلزیاب یکی از پروژه‌های محبوبه که می‌تونی با استفاده از راهنمای کاملش به راحتی بسازی.

برای ساخت این مدار از قطعاتی مثل ترانزیستور BC183C، آیسی LM358، دیودهای 1N4148، و خازن‌های MKT و NPO استفاده شده که هرکدوم به نوعی روی عملکرد و پایداری مدار تأثیر دارن. مثلاً LM358 که یه تقویت‌کننده عملیاتی معروفه، تو این مدار به کنترل دقیق خروجی‌های LED و بازر کمک می‌کنه. همینطور تنظیم‌کننده ولتاژ 7812، ولتاژ مدار رو ثابت نگه می‌داره و مانع نوسان ولتاژ می‌شه.

یکی از بخش‌های جذاب این مدار، طراحی خروجی‌های متنوعشه که با کمک کانکتور XH، دسترسی به بازر، ولوم بالانس، نمایشگر ولتاژ و LEDها رو راحت‌تر کرده. این آپدیت‌ها که توسط تیم «آیسی مدار» انجام شده، باعث شده مدار خیلی پایدارتر از نمونه‌های مشابه بشه.

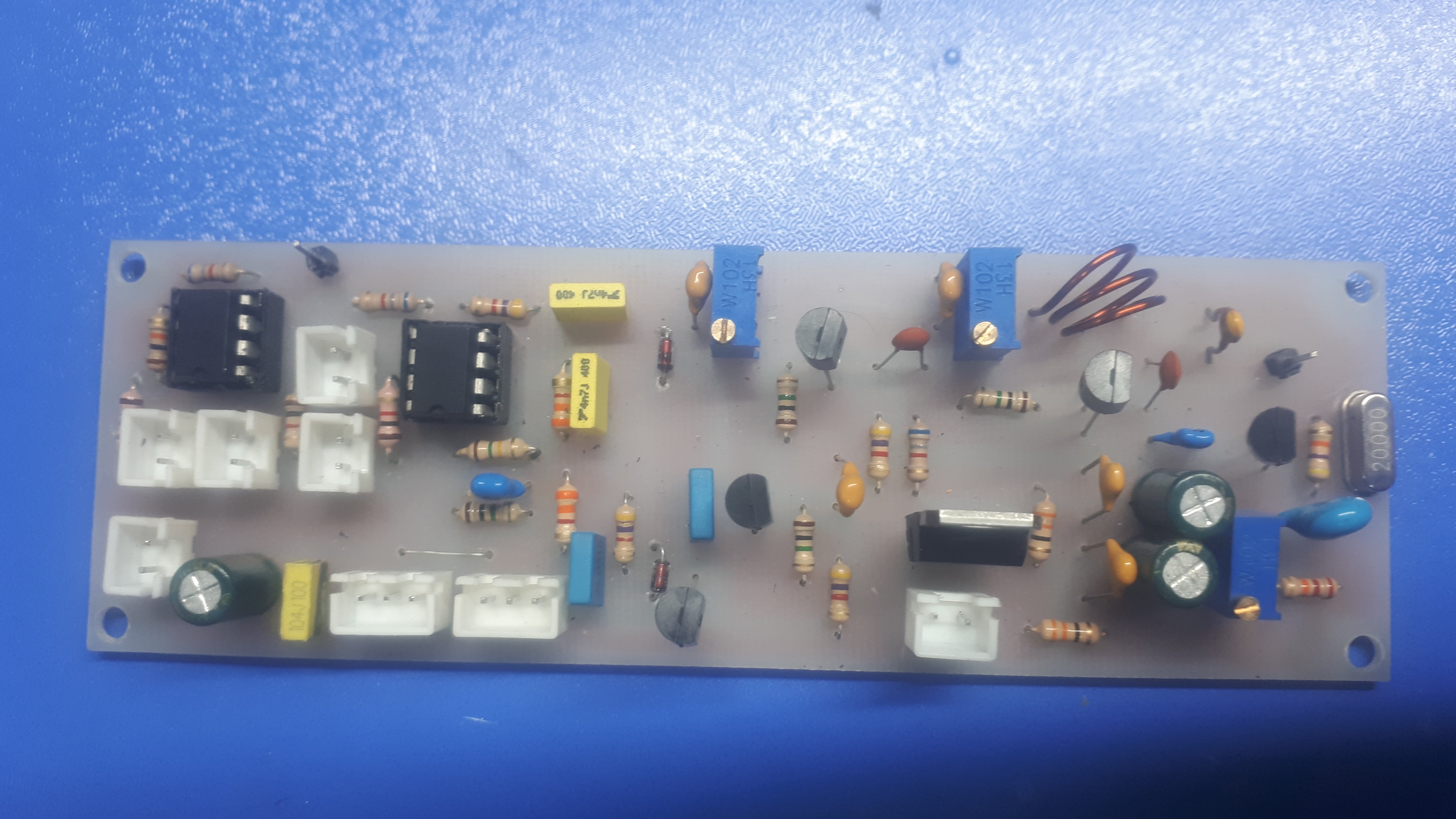

توی بخش ویدئو تست، می‌تونی نمونه‌های مشابه و مدل‌های بازاری این مدار رو ببینی. همینطور در بخش تصاویر مونتاژ شده، کیت ردیاب فرانکو 20MHz طرح والکمن ترکیه‌ای قابل مشاهده هست که توسط یه ایرانی طراحی و مونتاژ شده. ما هم با تغییرات جزئی روی خروجی‌ها و بخش‌های دیگه، مدار رو تا جایی که ممکن بوده پایدارتر و با ثبات‌تر کردیم تا عملکردش بهتر بشه.

از اونجایی که توضیحات و نکات کلیدی مدار زیاد هست، یک مجموعه آموزشی کامل همراه با فایل PCB برای شما آماده کرده‌ایم. این مجموعه شامل فایل‌های (PCB, HELP, SOLDIER, 3D)، راهنمای پرسش و پاسخ امپراطوری فرانکو (اختصاصی ویرایش آیسی مدار)، تمامی توضیحات و تجربیات مهم مونتاژ، تنظیمات اولیه، آموزش کار با فرانکو و شماتیک مدار با کیفیت 4K است.

با تهیه فایل PCB، می‌تونین به همه این مواردی که گفتیم دسترسی داشته باشین. این فایل بعد از خرید، به‌صورت آنی و سریع در اختیارتون قرار می‌گیره.
