آموزش ساخت مینی کویل تسلا آرک دار (تضمینی)

شناسه : IC-50-327-4404

دسته بندی :

زمان مطالعه : 14 دقیقه

شناسه : IC-50-327-4404

دسته بندی :

زمان مطالعه : 14 دقیقه
مدار مینی کویل تسلا

مقدمـه

مدار مینی کویل تسلا یک مدار جالب و مهیج برای آزمایشات علمی است. این مدار بر ساس اصل رزونانس کار می‌کند و اولین بار توسط نیکولا تسلا ابداع شد.

از این روش برای تولید ولتاژ‌های بالا اما توان پایین استفاده می‌شود، جرقه تولید شده توسط این مدار می‌توان یک لامپ فلورسنت را به صورت بی‌سیم روشن کرد.

اگر شما هم میخواهید این مدار جذاب بسازید حتما تا پایان این آموزش همراه آیسی مدار باشید.

پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید :

همراه ما باشید

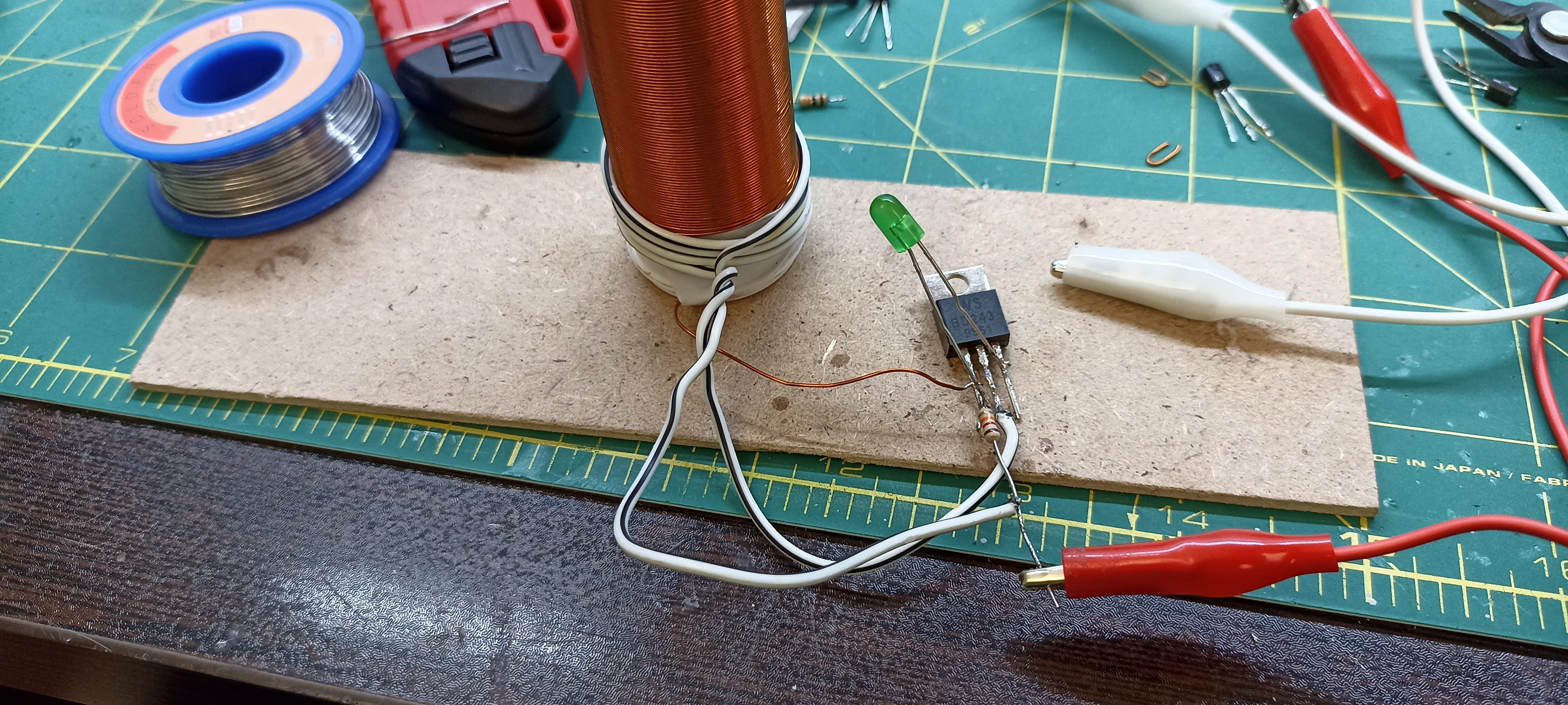

تصویر مونتاژ شده

مینی کویل تسلا
مدار مونتاژ شده آموزش ساخت مینی کویل تسلا آرک دار

توضیحات

اگر بخواهیم به سال های قبل برگردیم، در سال 1891 آقای تسلا یکی از مهمترین اختراعات خود به نام “سیم پیچ تسلا” که یک ترانسفورماتور با فرکانس بالا است و قادر به ایجاد ولتاژ بسیار بالا در جریان کم است رونمایی کرد.

سیم پیچ تسلا می‌تواند پلاسما با درجه حرارت بالا و فشار بالا تولید کند و همچنین از آن می‌توان جهت انتقال بی‌سیم جریان الکتریکی استفاده کرد.

این مدار لامپ‌های فلورسنت را بدون سیم روشن می‌کند و قوس‌های شگفت‌ انگیزی ایجاد می‌کند که ما در آیسی مدار نمونه کوچک آن را به شما آموزش میدهیم. البته در این سایت نمونه دیگر و ساده این مدار با نام آموزش ساخت کویل تسلا وجود دارد که با کلیک کردن روی آن میتونید ببینید.

توجه داشته باشید که به دلیل وجود امواج مغناطیسی روی این مدار بعد از استفاده طولانی مدت، از تماس دست با هیت سینک خودداری کنید و وسایل الکترونیکی مانند تلفن همراه، دستگاه صوتی و دیگر وسایل های برقی را دور از مدار نگه دارید زیرا ممکن است دچار صدمه و خرابی آن‌ها شود.

حتما میدونید که کویل مهمترین قسمت این مدار هست که میباستی آن را با دقت انجام دهید در غیر این صورت مدار به درست کار نخواهد کرد.

بتدا از سیم پیچ اولیه شروع می کنیم برای این کار سیم لاکی با سایز 0.1 میلی متر را بر روی لوله پی وی سی در سایز 16 در 75 میلی متر به تعداد 380 تا 580 دور بچرخانید. در اخر، انتهای سیم را از بالای پی وی سی دربیاورید

سپس در مرحله دوم، سیم لاکی را به تعداد 4 دور با سایز 1 میلی متری، دور لوله پی وی سی با فاصله اندکی بپیچانید (نباید سیم ثانویه روی اولیه زیاد بچسبد باید کمی فاصله از هم داشته باشند)

پس از ساخت مدار و اتصال آن به کویل، مدار آماده به کار خواهد شد و الان میتوانید با نزدیک کردن چراغ فلورسنت در نزدیکی آن، شاهد روشن شدن چراغ به صورت بی سیم شوید.

میتونید هم کبریت یا کاغذ را نزدیک انتهای سیم بالایی کویل تسلا ببرید و خواهید دید که کبریک بر اثر ارک آتش میگیرند.

مشخصات فنی

کاربرد
الکترومغناطیس
سطح مهارت
مبتدی
تعداد قطعات
4 عدد
درایو قدرت
تک ترانزیستور
توان خروجی
15 وات
ولتاژ ورودی
4.5 تا 36 ولت
جریان لازم
1 آمپر
پوشش دهی
حدود 5 سانت
ویژکی
آرک دار

لیست قطعات

ترانزیستور قدرت BD243C
مقاومت 12 کیلو اهم
ال ای دی 5 میلی متر آبی مات
کلید دو حالته کشویی 3 پین

تهیه فایل های مدار

از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید

برد بوررد

پی سی بی

شماتیک

فایل پی سی بی

طراحی اختصاصی توسط تیم آیسی مدار
شامل فایل‌های PCB, 3D, HELP, SOLDIER
حاوی فایل پروژه با Altium Designer
رعایت اصول طراحی و فوت‌پرینت‌های استاندارد
قابل پیاده‌سازی به روش‌های مختلف
کیفیت بالا در فرمت PDF

44,000 تومان

فایل بردبورد

کپی‌برداری آسان برای بردبورد
سیم‌کشی اصولی و واضح
درج مقادیر روی قطعات
پیاده‌سازی ساده و کم ‌سیم
شبیه‌سازی واقعی بردبورد و قطعات
کیفیت بالا در فرمت JPG

رایگان

فایل شماتیک

شماتیک مطابق استانداردهای جهانی
طراحی خوانا و اصولی
درج مقادیر قطعات روی شماتیک
طراحی با Altium Designer
خروجی با فرمت PDF
کیفیت بالا در فرمت PDF

34,000 تومان

تهیه برد مونتاژ شده

این مدار توسط تیم «آیسی مدار» با فناوری پیشرفته SMD و با کیفیت بسیار بالا طراحی و تولید شده است شما میتوانید از این بخش این برد به صورت مونتاژ شده و آماده استفاده سفارش دهید
موجود نیست!

توصیه های قبل از ساخت

در دنیای الکترونیک، ساخت مدارات مختلف نیاز به دقت و دانش فنی دارد. هر مدار ویژگی‌های خاص خود را دارد. بدون رعایت اصول اولیه، ممکن است عملکرد مدار دچار مشکل شود. در این مقاله، چند نکته مهم را بررسی می‌کنیم که بهتر است قبل از ساخت و مونتاژ مدارات الکترونیکی در نظر بگیرید.
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیت‌سینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک می‌کند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، می‌توانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب

ویدئو تست مدار

نمایش ویدیو درباره تست مدار مینی کویل تسلا

سخن پایانی

 الکترومغناطیس حاصل از این مینی کویل تسلا ضعیف هست و بخاطر تاثیر پوست دچار برق گرفتگی نمی‌شوید.

با این حال همانطور که در بخش توضیحات گفتیم، باید احتیاط کنید و آزمایش را کنار دستگاه‌ های الکترونیکی انجام ندهید.

اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود.

همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید.

11 نفر این مدار را ساختند

Image امیر محمد کریمی
Image محمد متین عزیزی
Image سبحان زارعی
محمد صالح پورمجیدی
حسین ابراهیمی
moein najjarha
Image Ali Mokhtari
امیبر حسین
Image محمد حاتمی
Image مهدی قلندری
Image عرفان صالح نیا

+ نمایش بیشتر

شما هم این پروژه را ساختید؟

آن را به اشتراک بگذارید←

واتساپ
تلگرام
ایمیل

مدارات مشابه

guest
بازخوردهای درون خطی
مشاهده همه نظرات
مهدی
امتیاز :


فقط با این اختلاف که من مقاومت 180اهم گذاشتم
والا همه چیز درسته

رضا رحمانی

برای بیس ترانزیستور مقاومت 12 کیلو محاسبه شده که شما از 180 اهم استفاده کردین که اشتباه همینجاست .. ترانزیستور داغ می کنه ؟

مهدی
امتیاز :


سلام به همه منم دقیقه طبق فیلم رفتم ولی روشن نمیشه

رضا رحمانی

سلام چک کنید جهت پیچش کویل اولیه و ثانویه باید یکی باشه و هم جهت باشن

Hot
امتیاز :


سلام. چگونه کویل تسلا با فرکانس متغیر بسازیم؟ کدام قطعه را متغیر کنیم

رضا رحمانی

سلام .. در این طراحی امکان تغییر فرکانس نیست ..

امیر محمد

سلام
من بجای ترانزیستر قدرت BD243C ترانزیسترTIP42C گذاشتم اشکالی ندارد

علی

سلام خیر نمی تونید جایگزین کنید نوع این ترانزیستورها با هم فرق داره .. BD243 از نوع منفی (NPN) و TIP42 از نوع مثبت (PNP) هست ..

یاسین

سلام میشه بجای سیم 0/1 از سیم 0/30 استفاده کرد

علی

سلام میشه اما ارتفاع لوله رو باید بیشتر در نظر بگیرین و اینکه هر چی سیم نازک تر باشه عملکرد مدار بهتره ..

یاسین

سلام ترانزیستور قدرت دیگه هم هست که مثل ترانزیستور BD243C باشه

علی

سلام بله وجود داره می تونید مشابه این ترانزیستور رو در سایت معادل یاب ترانزیستور جستجو کنید ..

یاسین

اگه هست راهنمایی کنید

یاسین

سلام ترانزیستور قدرت دیگه هم هست که مثل BD243C باشه
