آموزش تعویض قاب بالایی دوربین نیکون Coolpix E5700

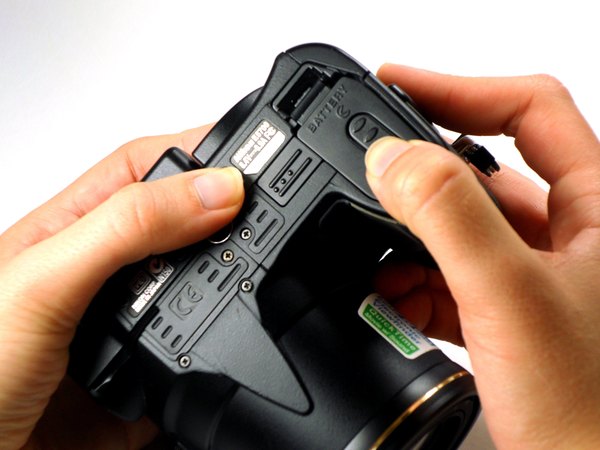

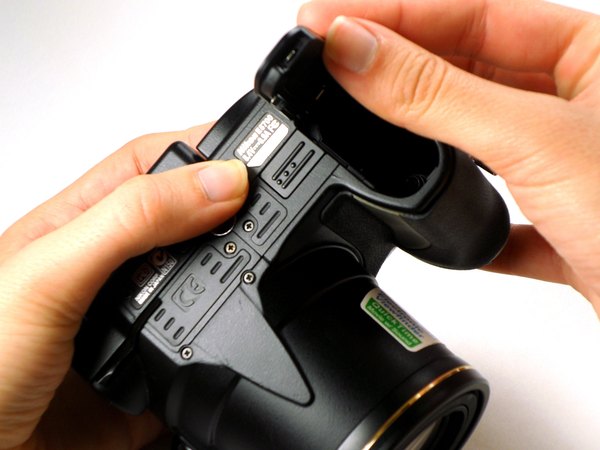

با نوک انگشتت ضامن قفل باتری رو پیدا کن و اون رو به سمت علامت باتری که روی بدنه دوربین حک شده، بکش. حالا درپوش محفظه باتری رو کامل باز کن تا به خود باتری دسترسی پیدا کنی.

باتری رو بگیر و از داخل دستگاه بیرون بکش. حتما قبل از شروع کار باید دوربین بدون برق باشه.

اگه حس کردی باتری یکم سفت سر جاش نشسته، می‌تونی موقع بیرون کشیدن خیلی آروم اون رو به چپ و راست تکون بدی تا راحت‌تر آزاد بشه.

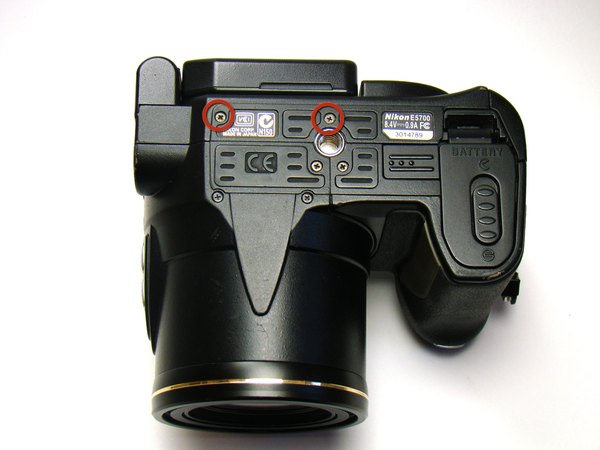

حالا دوربین رو برگردون تا زیر دستگاه رو ببینی.

← دو تا پیچ چهارسو دقیقا زیر صفحه‌نمایش پشتی قرار گرفتن؛ اونا رو باز کن و یه گوشه امن بذار.

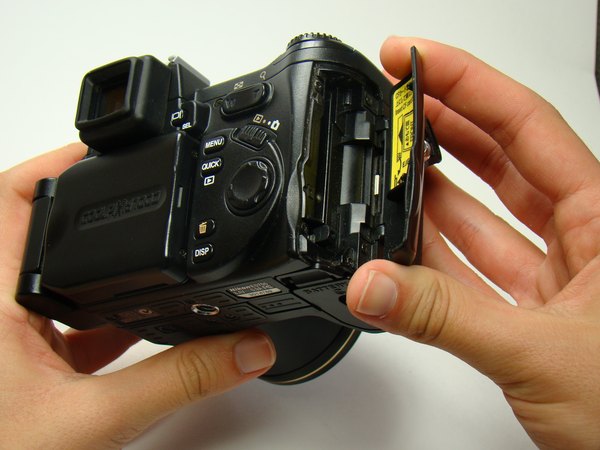

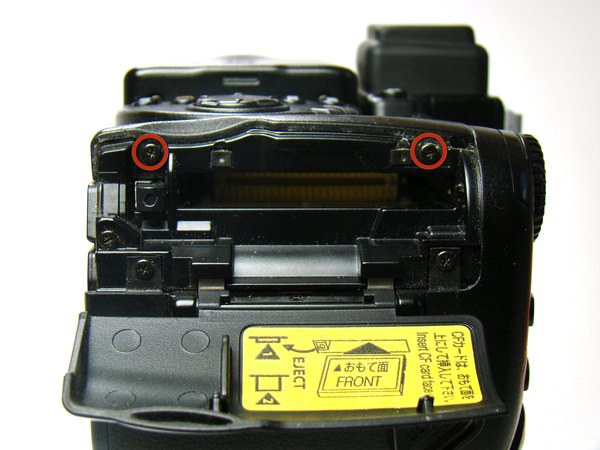

دوربین رو به سمتی که شیار کارت حافظه قرار داره بچرخون و درپوش محفظه کارت CF رو باز کن.

← دو تا پیچ چهارسوی بالایی که به قاب پشتی نزدیک‌تر هستن رو با دقت باز کن.

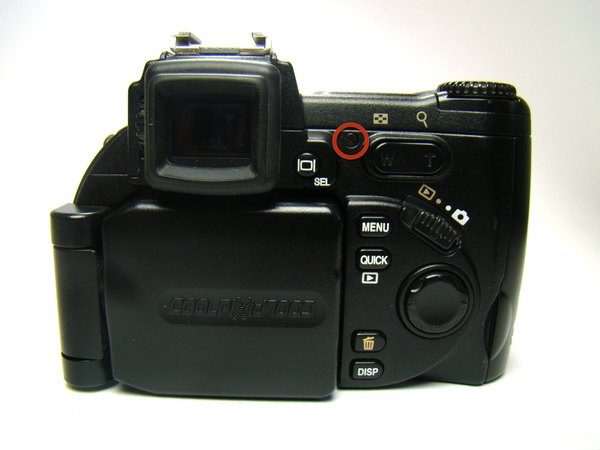

بریم سراغ پشت دوربین تا پیچ‌های این قسمت رو هم باز کنیم.

← بالاترین پیچی که روی قاب پشتی می‌بینی رو با پیچ‌گوشتی چهارسو باز کن.

دوربین رو بچرخون تا به آخرین سمت از قاب پشتی برسی.

← یه پیچ چهارسو دقیقا زیر چشمی (منظره‌یاب) قرار داره، اون رو باز کن.

← یه پیچ دیگه هم بالای اسپیکر هست که باید اون رو هم باز کنی.

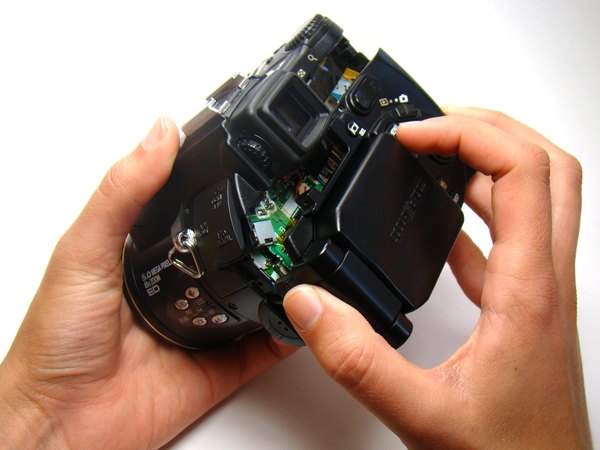

حالا خیلی آروم و با احتیاط شروع به جدا کردن قاب پشتی از بدنه اصلی بکن.

حواست باشه قاب رو یکدفعه و با زور نکشی! دو دسته سیم ظریف، قاب پشتی رو به برد دوربین وصل کردن و کشیدن محکم باعث پاره شدن اونا میشه.

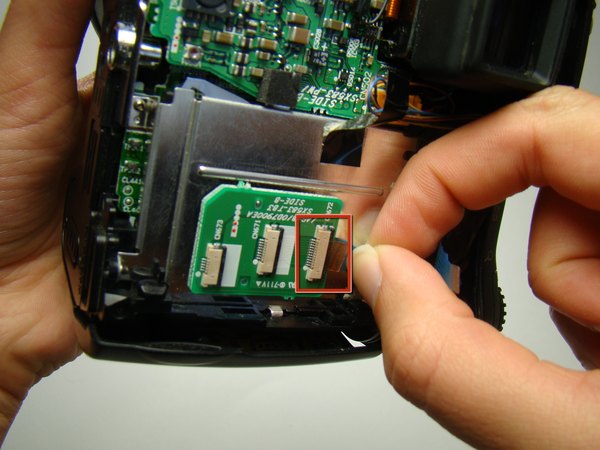

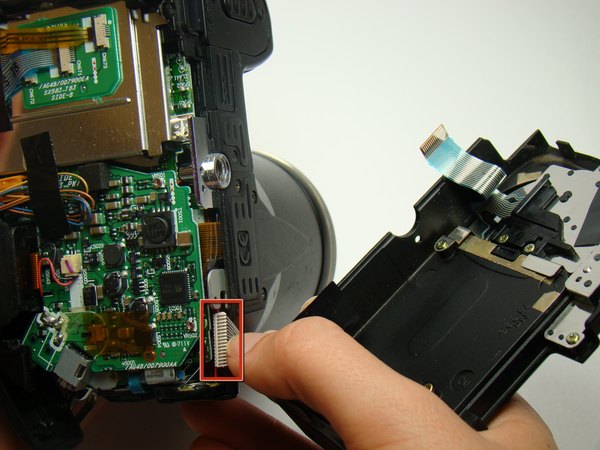

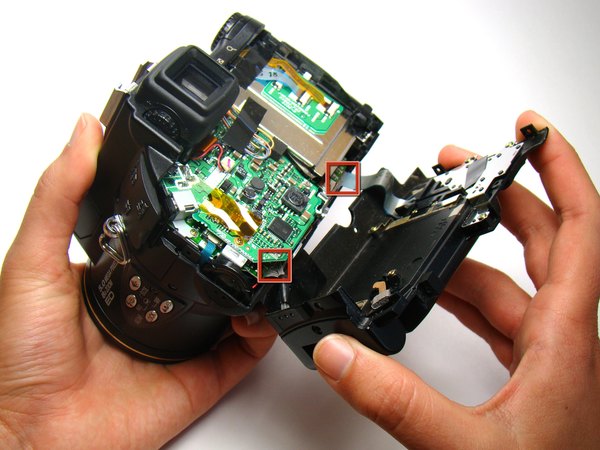

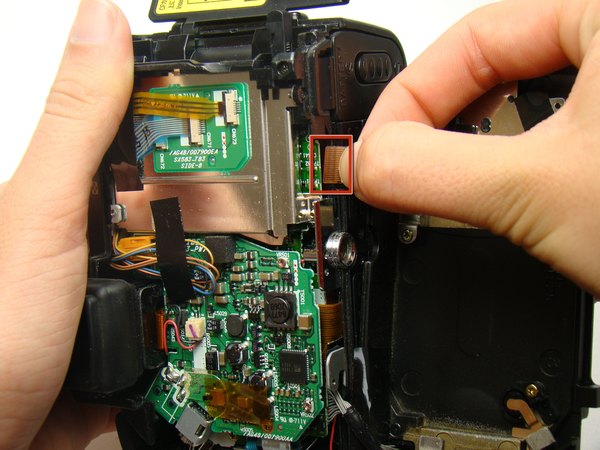

← حالا که قاب یکم فاصله گرفت، می‌تونی دو تا سوکت سیمی که در قسمت پایین پنل قرار دارن رو خیلی آروم از روی برد جدا کنی.

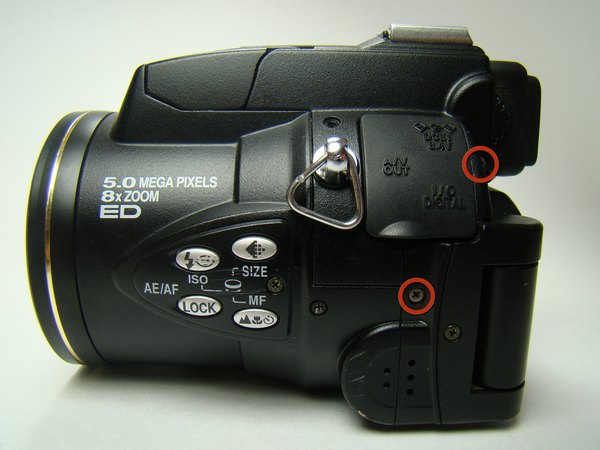

الان دیگه می‌تونی قاب پشتی رو کاملا جدا کنی و کنار بذاری. دوربین رو بچرخون و برو سراغ سمتی که دستگیره (گریپ) نداره.

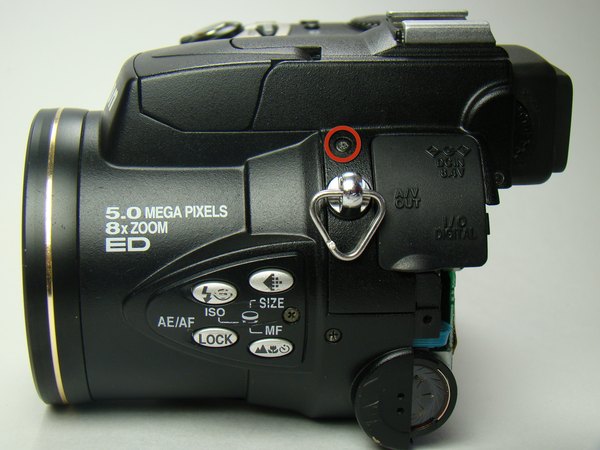

← پیچی که بالای گیره بند دوربین قرار داره رو هم باز کن.

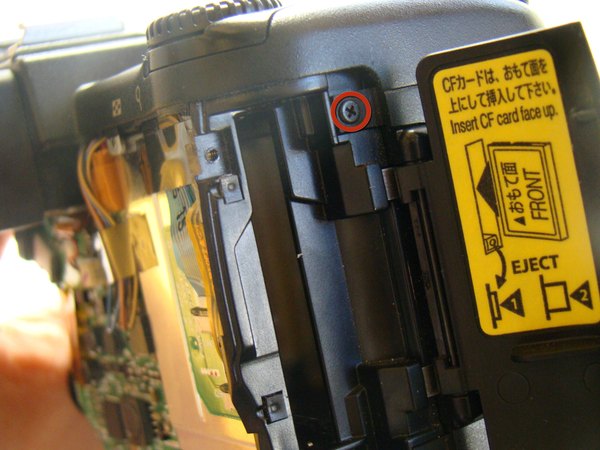

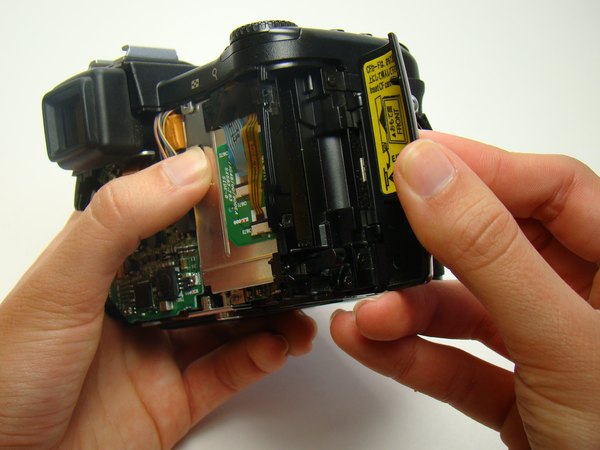

دوباره درپوش شیار کارت حافظه CF رو باز کن.

← یه پیچ چهارسو در قسمت بالای این بخش قرار داره که باید اون رو هم باز کنی.

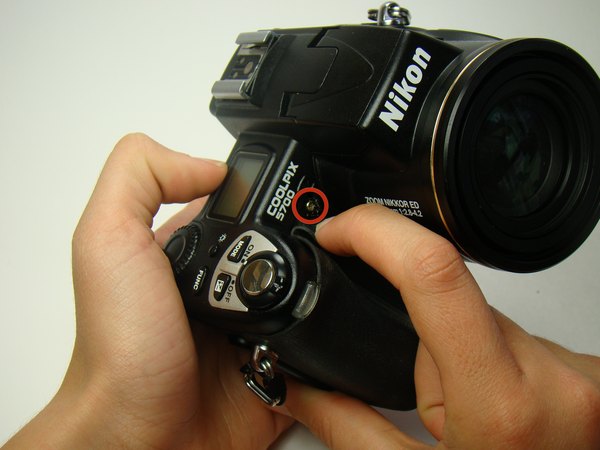

بیا به سمت جلوی دوربین. گوشه پد لاستیکی دستگیره رو از سمتی که به لامپ فلاش نزدیک‌تره، کمی با دستت بلند کن.

← یه پیچ چهارسوی مخفی زیر این پد لاستیکی قرار داره، بازش کن.

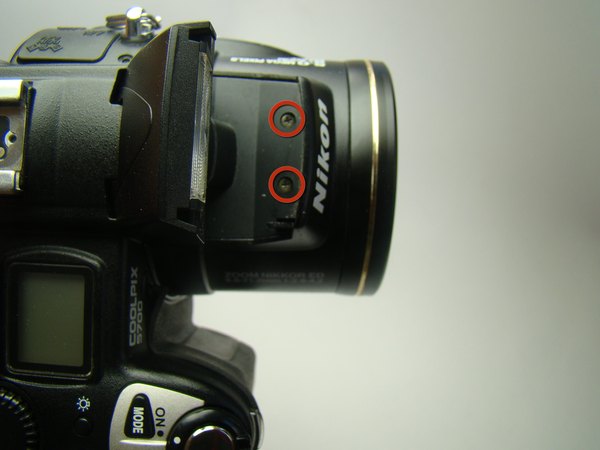

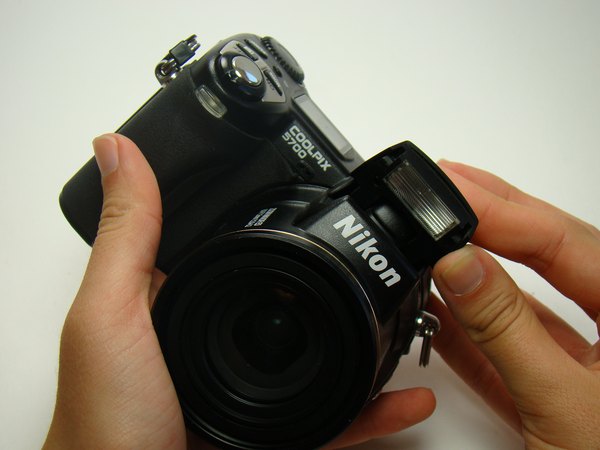

محفظه لامپ فلاش رو به سمت بالا باز کن.

← دو تا پیچ چهارسو نزدیک به پایه این قسمت وجود داره، اونا رو هم باز کن.

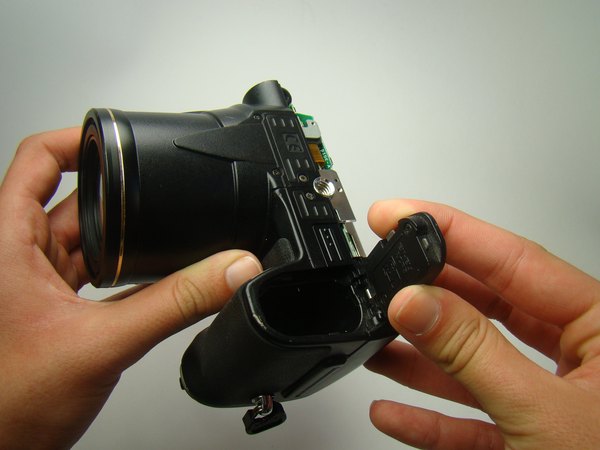

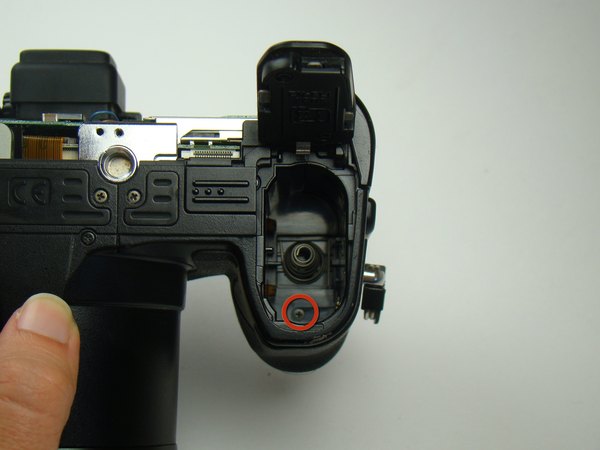

درپوش محفظه باتری رو دوباره باز کن.

← یه پیچ چهارسو در انتهای این محفظه قرار داره که باید باز بشه تا قاب بالایی رها بشه.

الان وقتشه که قاب بالایی رو از بقیه بدنه دوربین جدا کنیم؛ خیلی آروم قاب رو به سمت بالا بکش.

موقع انجام این کار خیلی مراقب باش! سیم‌های زیادی قاب بالایی رو به مدار اصلی وصل کردن و اگه با زور قاب رو بکشی، ممکنه این سیم‌ها آسیب ببینن یا کنده بشن.

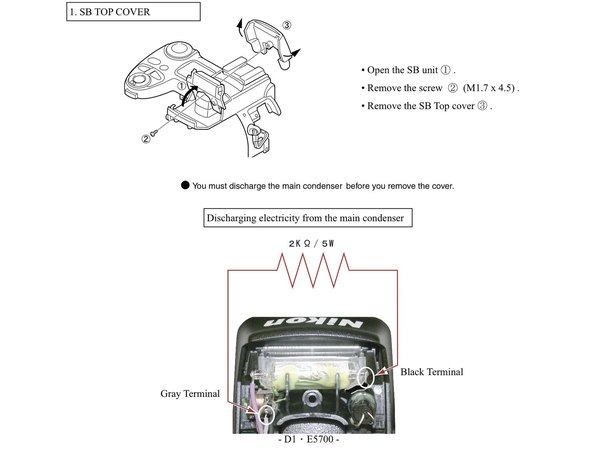

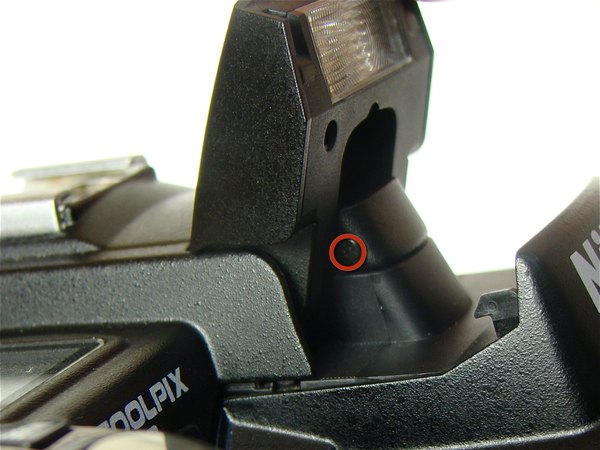

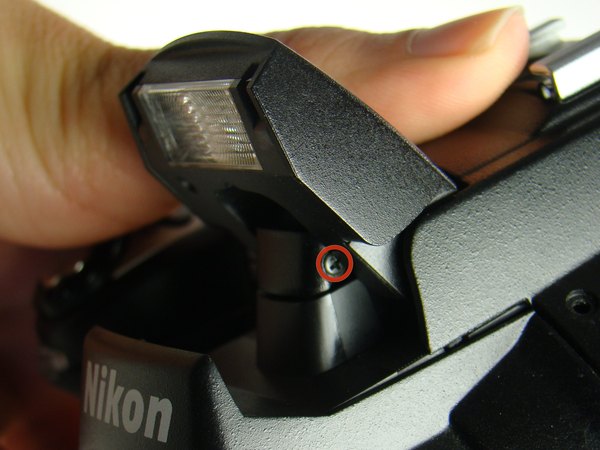

برای اینکه بتونی پنل بالایی رو بدون دردسر و بدون نیاز به درآوردن کل یونیت فلاش جدا کنی، اول باید درپوش روی فلاش رو برداری. پیچی که زیر لامپ قرار داره رو باز کن (دقیقا مثل تصویر) و قاب پلاستیکی روی فلاش رو آروم جدا کن. یه نکته به شدت مهم: سیم‌های فلاش الان لخت و در دسترس هستن که به شدت خطرناکه! در اولین فرصت خازن فلاش رو تخلیه کن تا دچار شوک الکتریکی نشی.

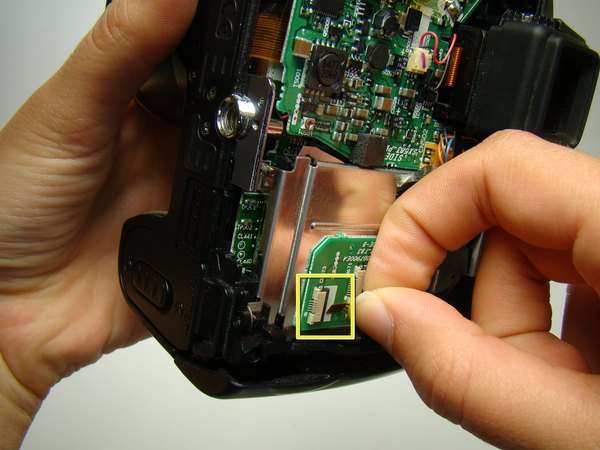

← حالا به پشت دوربین نگاه کن. کابل فلت نارنجی‌رنگ رو از سوکتش رها کن.

← دو تا فلت آبی‌رنگ هم همون‌جا پشت دوربین هستن که باید اونا رو هم از روی برد جدا کنی.

← پیچ‌های چهارسویی که در هر دو سمت پایه نگهدارنده لامپ فلاش قرار دارن رو باز کن.

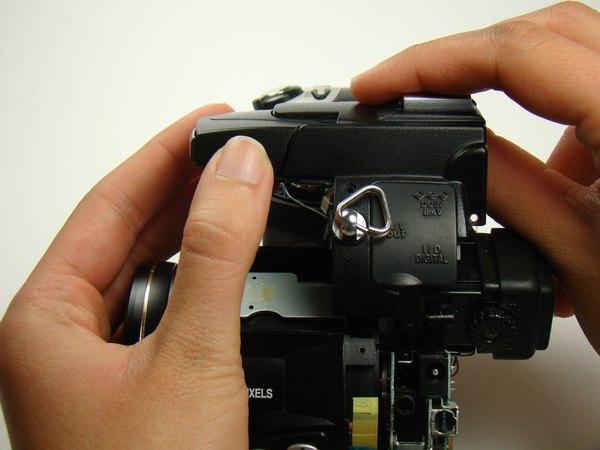

پنل بالایی رو به سمت بالا بکش و محفظه لامپ فلاش رو از بقیه قسمت‌های این پنل جدا کن.

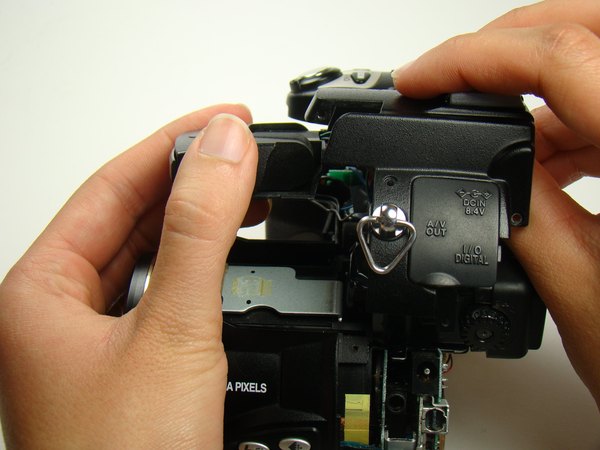

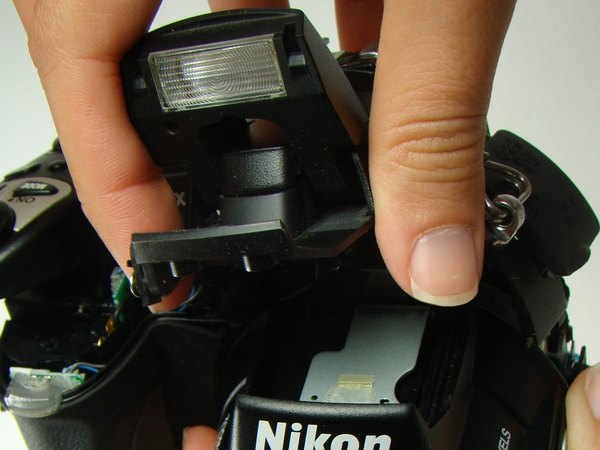

جدا کردن این دو تا قطعه از هم ممکنه یکم قلق داشته باشه. دستات رو دقیقا مثل عکس قرار بده و در حالی که محفظه فلاش رو ثابت نگه داشتی، با شستت به سمت بالا فشار بیار تا از هم رها بشن.

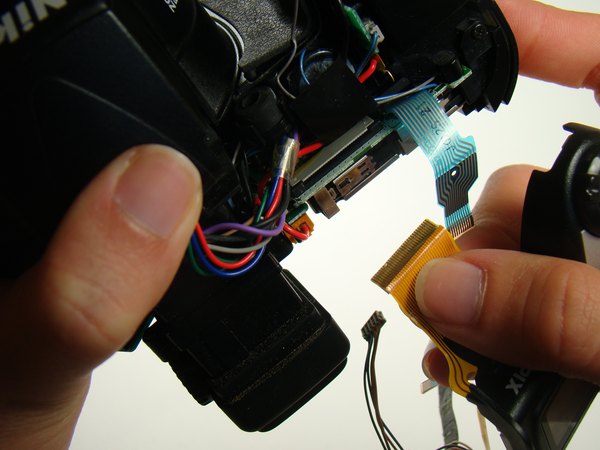

در نهایت فلت نارنجی و بقیه سیم‌های درگیر رو جدا کن. الان دیگه قاب بالایی کاملا آزاده و می‌تونی اون رو با خیال راحت از روی دوربین برداری.

عالی بود، کار باز کردن قاب بالایی با موفقیت تموم شد! حالا کافیه قاب جدید رو برداری و برای بستن دوربین، همین مراحل رو از آخر به اول انجام بدی. اگه این آموزش برات مفید بود و دوست داری ترفندهای بیشتری یاد بگیری، حتما یه سر به بقیه مقالات سایت یا اپلیکیشن آیسی‌مدار بزن. موفق باشی!
