آموزش تعویض قاب جلویی دوربین Pentax Optio WP

تو عکس‌هایی که برای این آموزش گرفتیم، دوربین باتری و کارت حافظه نداره؛ پس تو هم قبل از شروع کار حتما این دو قطعه رو خارج کن.

دوربین رو روی میز طوری قرار بده که بتونی قسمت زیرش رو ببینی. تو این حالت، محفظه باتری باید دقیقا سمت راستت باشه تا راحت‌تر بتونی بازش کنی.

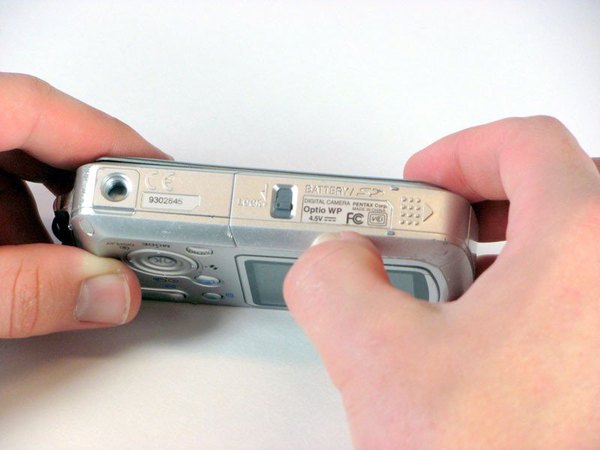

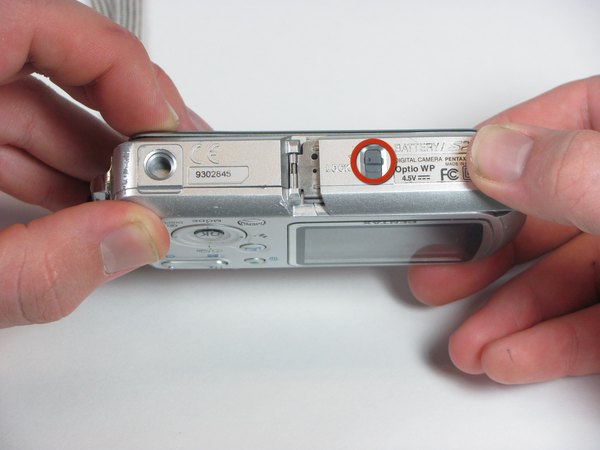

← اول باید قفل محفظه باتری رو باز کنی. دکمه قفل رو پیدا کن و اون رو برخلاف جهت فلشی که روش کشیده شده، به سمت حالت باز بکش.

حالا درپوش باتری رو با یه فشار محکم ولی کنترل‌شده به سمت راست هول بده و بازش کن تا داخل محفظه رو ببینی. باتری تو شیار بزرگ‌تر و پایینی قرار گرفته. یه ضامن پلاستیکی نارنجی‌رنگ اونجا هست که اگه اونو به یک سمت بکشی، باتری آزاد میشه و می‌تونی درش بیاری.

کارت حافظه (SD) هم تو شیار کوچیک‌تر بالایی قرار داره. کافیه کارت رو یه مقدار به سمت داخل فشار بدی تا صدای یه کلیک کوچیک بشنوی؛ بعدش کارت بیرون می‌پره و خیلی راحت جدا میشه.

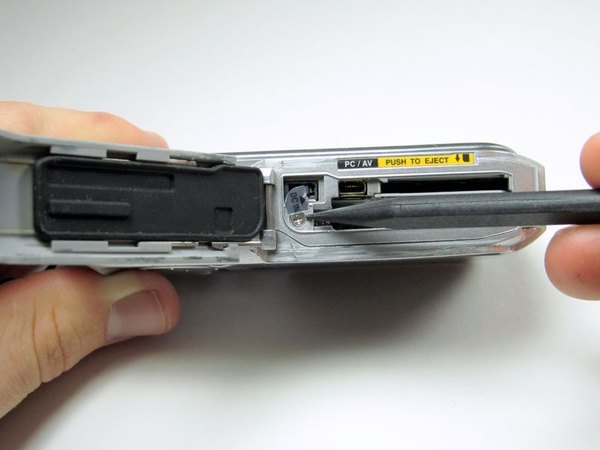

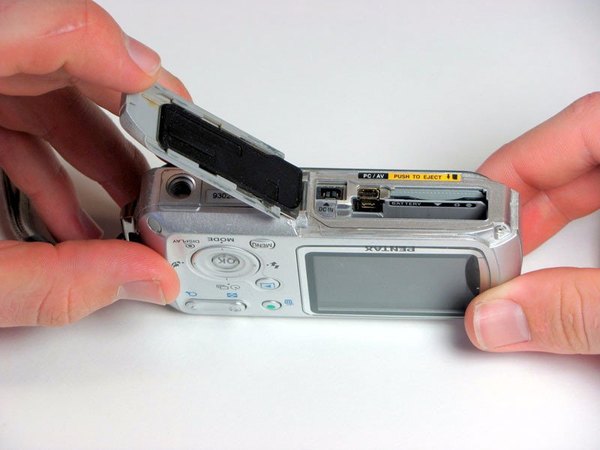

وقتی درپوش باتری رو کاملا باز کردی، ابزار اسپاجر رو بردار و خیلی باحوصله برچسبی که روش نوشته '''DC IN''' رو از روی بدنه جدا کن.

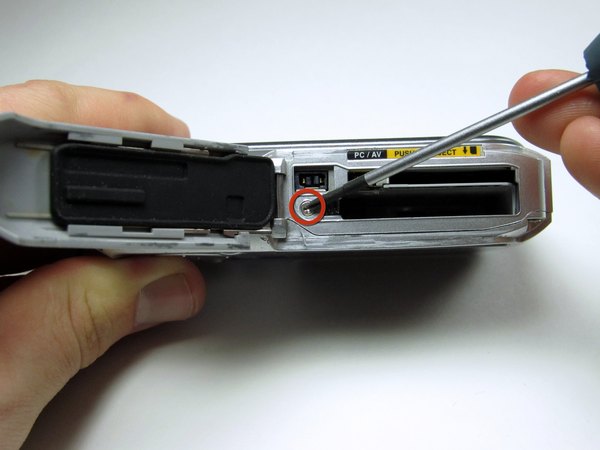

← زیر این برچسب یه پیچ نقره‌ای‌رنگ 4.3 میلی‌متری قایم شده بود؛ با پیچ‌گوشتی بازش کن و کنار بذار.

دوربین رو بچرخون و تو حالت ایستاده قرار بده، طوری که صفحه‌نمایش پشتی کاملا روبروت باشه.

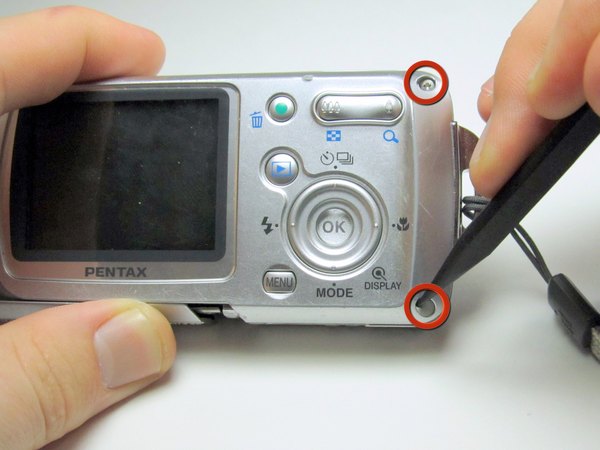

← گوشه‌های بالا و پایین سمت راست دوربین، یه سری درپوش لاستیکی می‌بینی. نوک اسپاجر رو بین بدنه و درپوش بنداز و اونا رو از جاشون دربیار. بعد با پنس بگیرشون و بذار کنار. حالا دو تا پیچ نقره‌ای 4.3 میلی‌متری که زیرشون بودن رو باز کن.

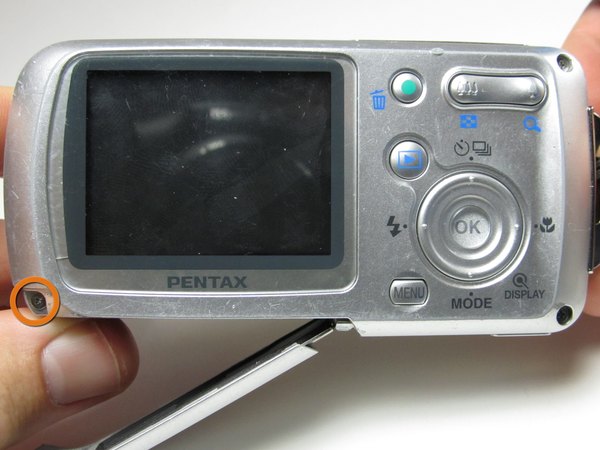

← یه پیچ نقره‌ای 4.3 میلی‌متری دیگه هم تو گوشه پایین سمت چپ هست که دقیقا زیر درپوش کشویی باتری قرار داره؛ اون رو هم باز کن.

موقع باز کردن این پیچ پایینی سمت چپ، ممکنه لازم باشه قاب رو خیلی ملایم باز کنی تا پیچ راحت‌تر از جاش دربیاد.

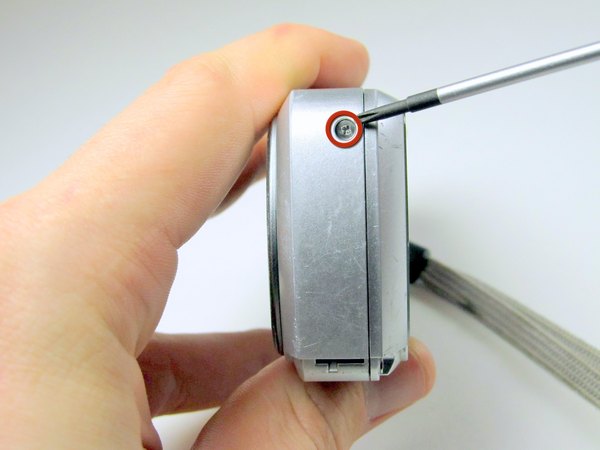

← حالا بگرد دنبال یه پیچ نقره‌ای 5.3 میلی‌متری که روی لبه نزدیک به گوشه بالا سمت چپ ال‌سی‌دی (LCD) قرار داره و اون رو هم باز کن.

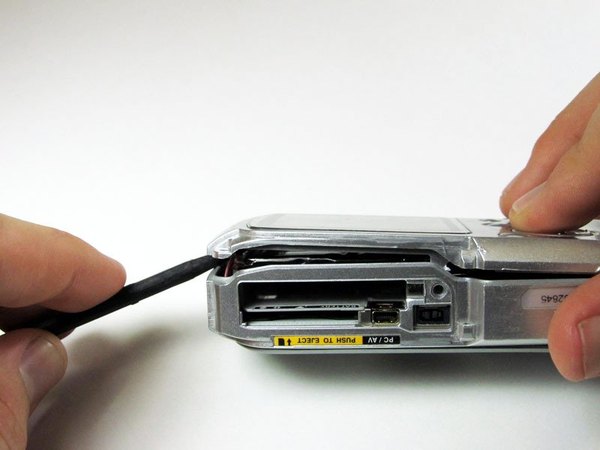

اسپاجر رو بردار و از لبه‌های بیرونی قاب شروع کن به باز کردن؛ با یه حرکت اهرمی ملایم قاب رو به سمت بیرون هل بده تا خارهایش آزاد بشن.

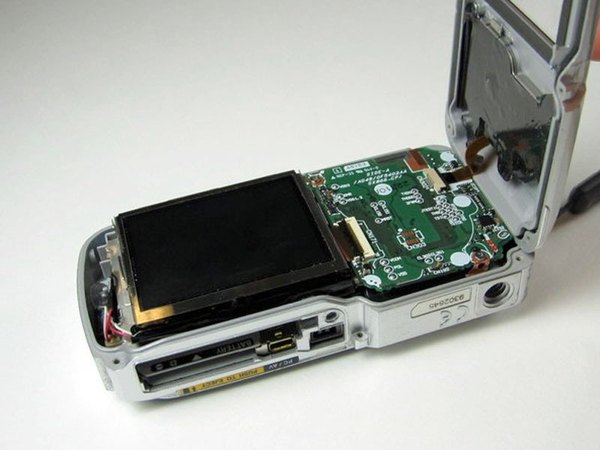

قاب پشتی رو خیلی آروم از سمت چپ به راست بلند کن. حواست باشه که یه فلت مسی حساس به دکمه‌های پشتی وصله، پس قاب رو یهو نکش که فلت پاره نشه.

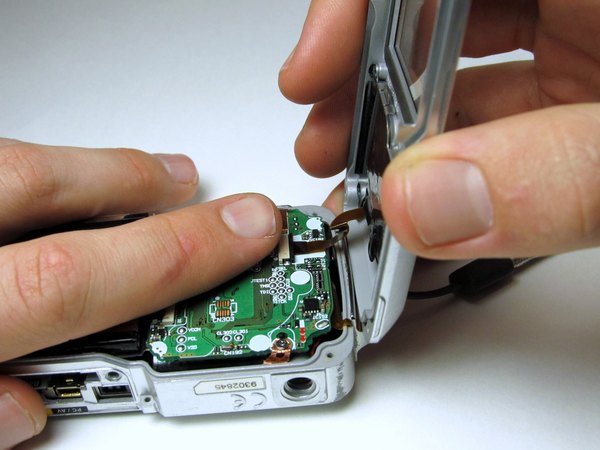

برای جدا کردن این فلت مسی از مدار داخلی دوربین، یه انگشتت رو روی کانکتور (محل اتصال) نگه دار و قاب پشتی رو خیلی ملایم به سمت عقب بکش تا فلت بدون آسیب دیدن جدا بشه.

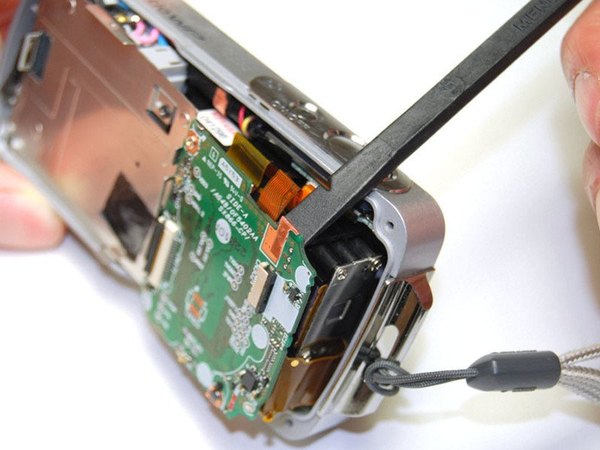

حالا با کمک اسپاجر، قطعات الکترونیکی داخلی رو خیلی بااحتیاط و آروم از داخل قاب جلویی بیرون بیار.

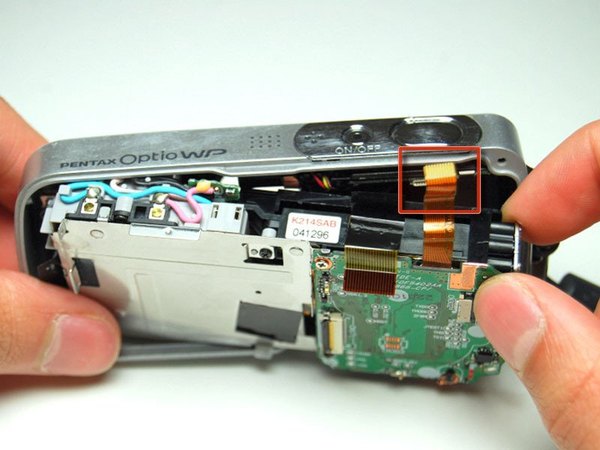

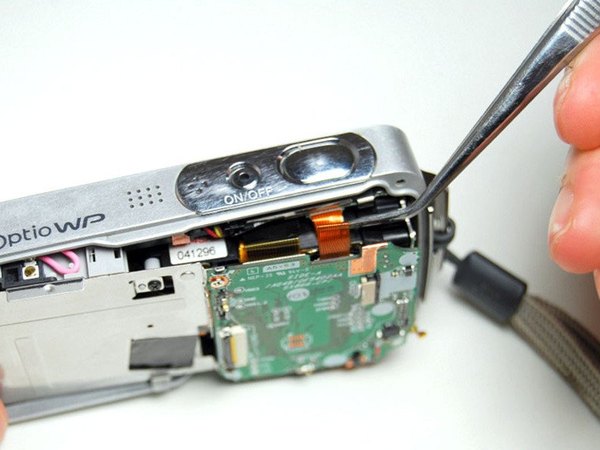

← در نهایت، با استفاده از پنس، فلتی که تو گوشه بالا سمت راست قطعات داخلی قرار داره و به دکمه شاتر و پاور وصله رو با دقت جدا کن.

کار باز کردن و جداسازی قاب جلویی با موفقیت تموم شد! حالا قطعات داخلی رو تو قاب جدید جا بزن و برای بستن دوربین، دقیقا همین مراحلی که با هم رفتیم رو از آخر به اول تکرار کن. اگه از این آموزش لذت بردی و تونستی دوربینت رو تعمیر کنی، خوشحال میشیم اپلیکیشن آیسی‌مدار رو هم نصب کنی تا همیشه به جدیدترین ترفندهای تعمیراتی ما دسترسی داشته باشی.
