آموزش تعویض قاب جلو و پشت دوربین Pentax Optio S4i

اول از همه باید سراغ پیچ‌های کناری دوربین بریم. پیچ‌گوشتی چهارسو رو بردار و برای باز کردن این پیچ‌ها آماده شو:

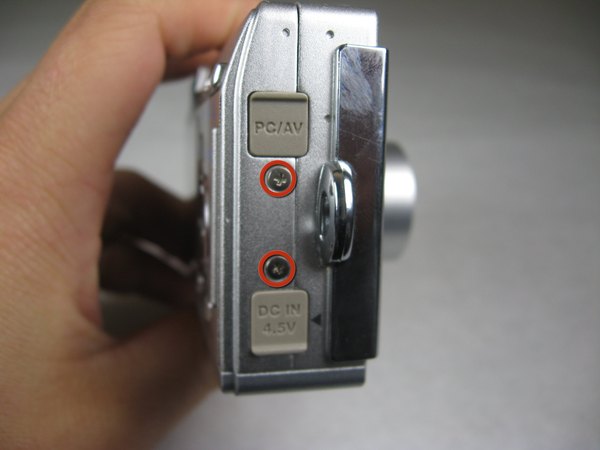

← دو تا پیچ نقره‌ای 3.15 میلی‌متری (سایز #00) سمت راست دوربین قرار داره؛ اینا رو با دقت باز کن و یه جا امن بذار.

← سمت چپ دوربین هم دو تا پیچ نقره‌ای کوتاه‌تر 2.08 میلی‌متری هست. اینا رو هم باز کن.

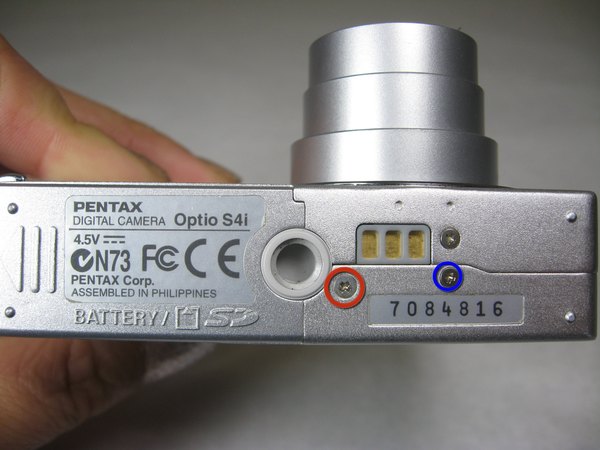

حالا دوربین رو برگردون تا زیرش رو ببینی. اینجا هم دو تا پیچ داریم که برای آزاد شدن قاب‌ها باید باز بشن:

← پیچی که تو عکس با دایره قرمز مشخص شده، یه پیچ نقره‌ای بلندتر 3.15 میلی‌متریه. بازش کن و کنار بقیه پیچ‌ها بذار.

← پیچی که با دایره آبی نشون دادیم، یه پیچ نقره‌ای کوتاه‌تر 2.25 میلی‌متریه. حواست باشه موقع بستن دوربین اینا رو با هم قاطی نکنی.

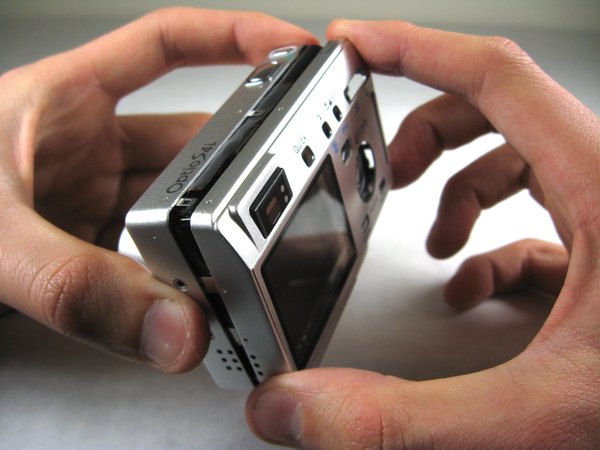

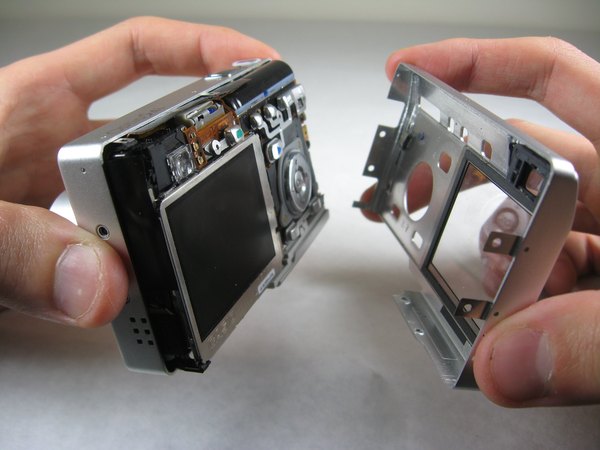

حالا که همه پیچ‌های نگهدارنده باز شدن، وقتشه قاب‌ها رو جدا کنی. دوربین رو تو دستت بگیر و خیلی ملایم و بااحتیاط، قاب پشتی رو از قاب جلویی فاصله بده و بکش عقب. زور اضافی نزن تا خارهای پلاستیکی نشکنن.

حواست باشه، وقتی قاب پشتی جدا میشه یه سری قطعات ریز رها میشن و ممکنه بیفتن و گم بشن، پس خیلی دقت کن.

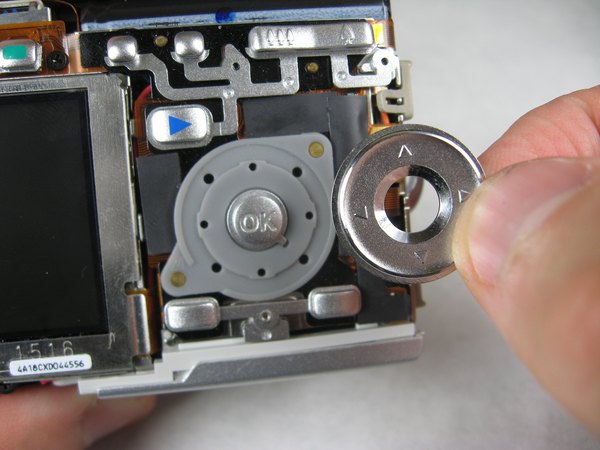

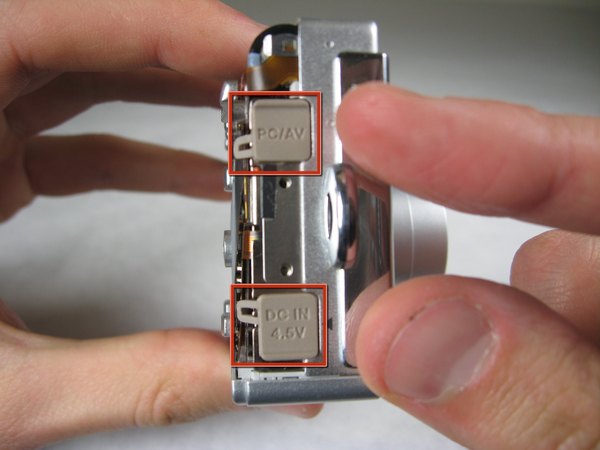

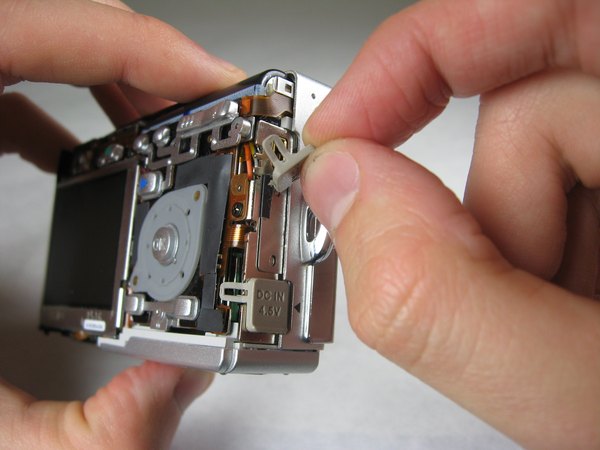

به محض باز شدن قاب، دکمه نقره‌ای و دوناتی‌شکل دوربین میفته پایین؛ همون اول برش دار و یه جای امن بذارش. بعد از اون، درپوش‌های پورت‌های سمت راست دوربین که روشون نوشته "PC/AV" و "DC IN 4.5 ولت" رو هم دربیار و کنار بقیه قطعاتت نگه دار.

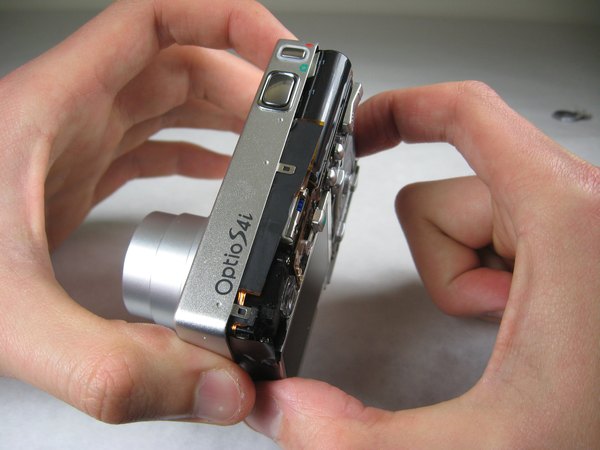

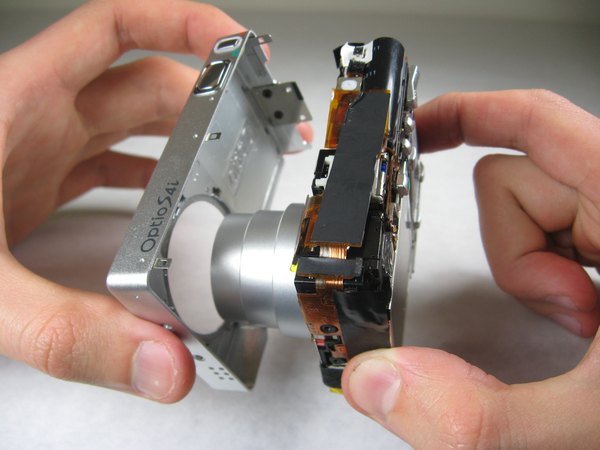

برای جدا کردن قاب جلویی، کافیه ساختار داخلی و بردهای دوربین رو خیلی آروم تو یه دستت نگه داری و با دست دیگه‌ت، قاب جلویی رو به سمت بیرون بکشی. این کار رو آهسته انجام بده تا به لنز و قطعات داخلی فشاری نیاد.

خب، به همین راحتی تونستیم قاب‌های دوربین رو باز کنیم. برای بستن دوباره و جمع کردن دستگاه، کافیه قطعات داخلی و دکمه‌ها رو با دقت سر جای خودشون بذاری و همین مراحلی که با هم رفتیم رو از آخر به اول تکرار کنی. امیدوارم این آموزش از تیم آیسی‌مدار برات مفید بوده باشه و تونسته باشی تعمیرت رو با موفقیت انجام بدی. یادت نره لینک این مطلب رو برای دوستای تعمیرکارت هم بفرستی تا اونا هم ازش استفاده کنن!
