آموزش تعویض یونیت فلاش دوربین Pentax Optio WP

تو عکس‌هایی که برای این آموزش آماده کردیم، دوربین باتری و کارت حافظه نداره؛ پس تو هم قبل از دست به آچار شدن، حتما این دو تا رو خارج کن.

دوربین رو روی میز جوری بذار که قسمت زیرش رو ببینی و محفظه باتری سمت راستت قرار گرفته باشه.

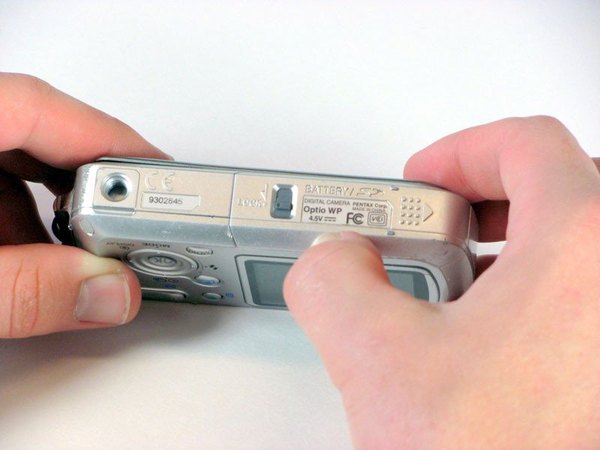

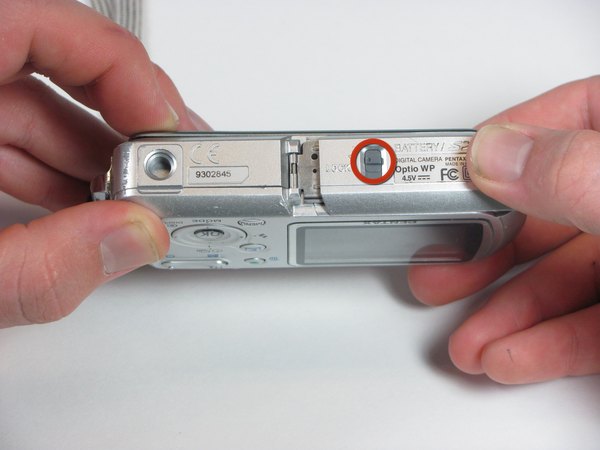

← اول قفل درپوش باتری رو باز کن. دکمه قفل رو برخلاف جهت فلشی که روش هست بکش تا آزاد بشه.

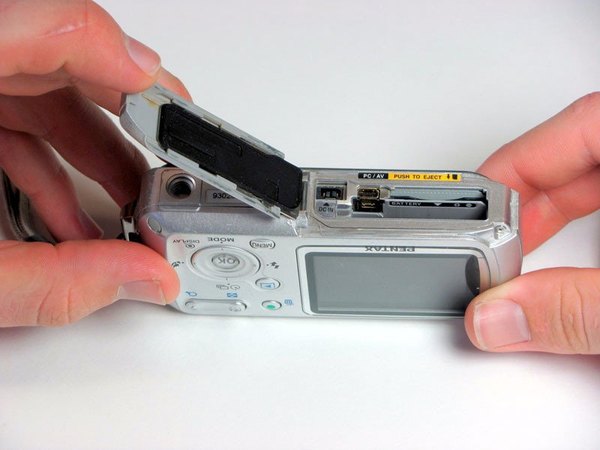

حالا درپوش باتری رو با یه فشار محکم به سمت راست هل بده و بازش کن. باتری تو شیار بزرگ‌تر پایینی قرار داره. یه ضامن پلاستیکی نارنجی‌رنگ اونجاست؛ اون رو به یک سمت بکش تا باتری آزاد بشه و بتونی برش داری.

کارت حافظه (SD) هم تو شیار کوچیک‌تر بالاییه. کارت رو یه کم به سمت داخل فشار بده تا صدای کلیک بشنوی، بعدش خودش میاد بیرون و می‌تونی جداش کنی.

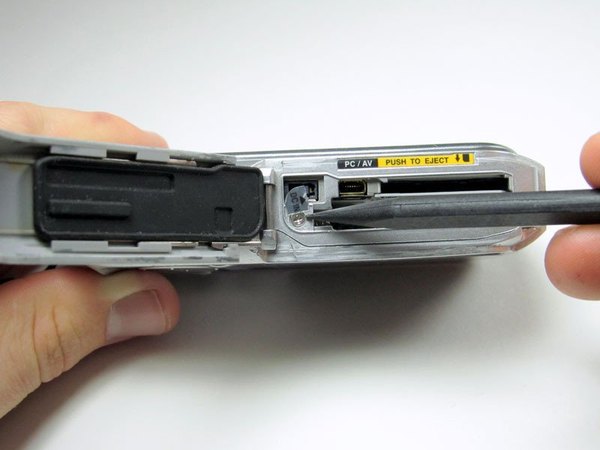

وقتی درپوش باتری کاملا بازه، ابزار اسپاجر رو بردار و با دقت برچسبی که روش نوشته '''DC IN''' رو از روی بدنه بکن.

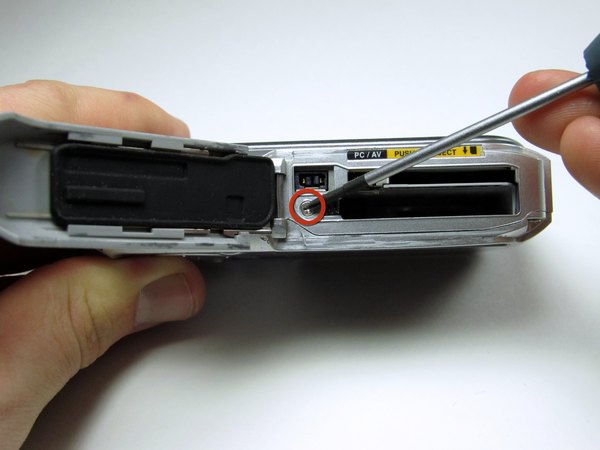

← یه پیچ نقره‌ای 4.3 میلی‌متری زیر این برچسب مخفی شده؛ با پیچ‌گوشتی بازش کن.

حالا دوربین رو بچرخون و تو حالت ایستاده قرارش بده، طوری که صفحه‌نمایش (LCD) روبروت باشه.

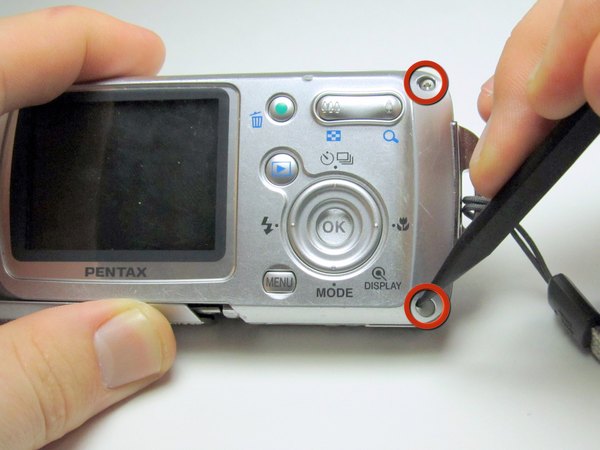

← تو گوشه‌های بالا و پایین سمت راست دوربین، یه سری درپوش لاستیکی می‌بینی. اسپاجر رو بنداز زیرشون و درشون بیار، بعد با پنس بگیرشون و بذار کنار. حالا دو تا پیچ نقره‌ای 4.3 میلی‌متری که زیرشون بودن رو باز کن.

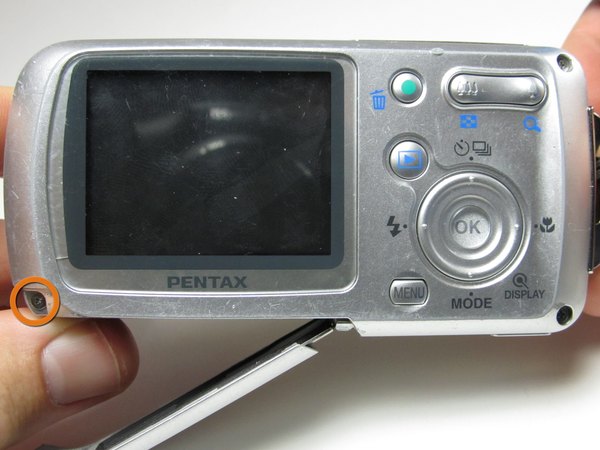

← یه پیچ نقره‌ای 4.3 میلی‌متری دیگه هم تو گوشه پایین سمت چپ، دقیقا زیر درپوش باتری هست؛ اون رو هم باز کن.

موقع باز کردن این پیچ پایینی سمت چپ، ممکنه لازم باشه قاب رو یکم ملایم باز کنی تا پیچ راحت‌تر آزاد بشه.

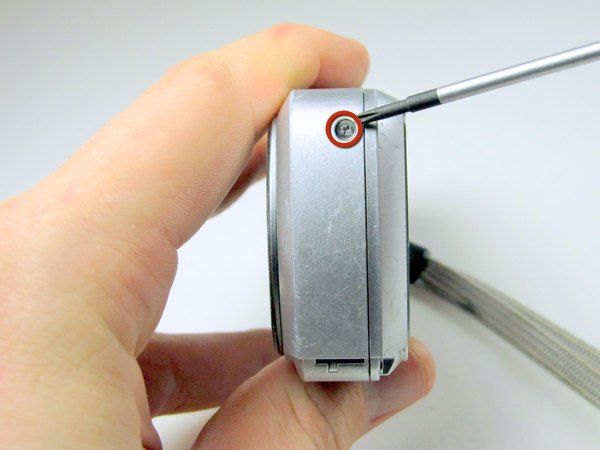

← یه پیچ نقره‌ای 5.3 میلی‌متری هم روی لبه نزدیک به گوشه بالا سمت چپ ال‌سی‌دی قرار داره؛ پیداش کن و بازش کن.

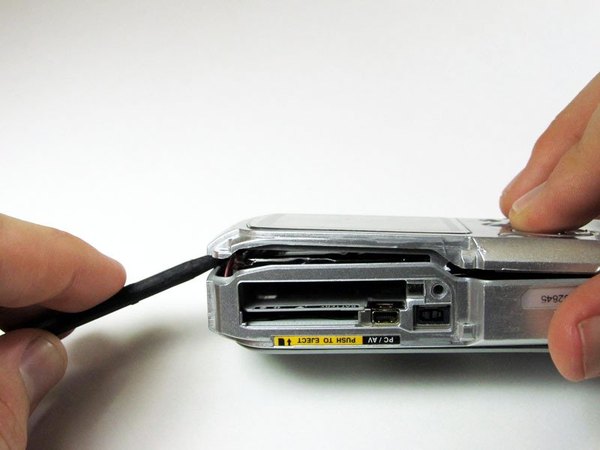

اسپاجر رو بردار و از لبه‌های بیرونی قاب شروع کن. با یه حرکت اهرمی ملایم قاب رو به سمت بیرون هل بده تا خارهایش باز بشن.

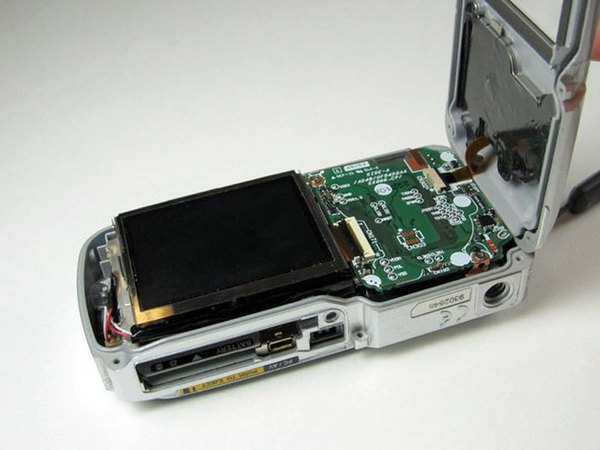

قاب پشتی رو خیلی آروم از سمت چپ به راست بلند کن. حواست باشه که یه فلت مسی به دکمه‌های پشتی وصله، پس یهو قاب رو نکش که فلت پاره نشه.

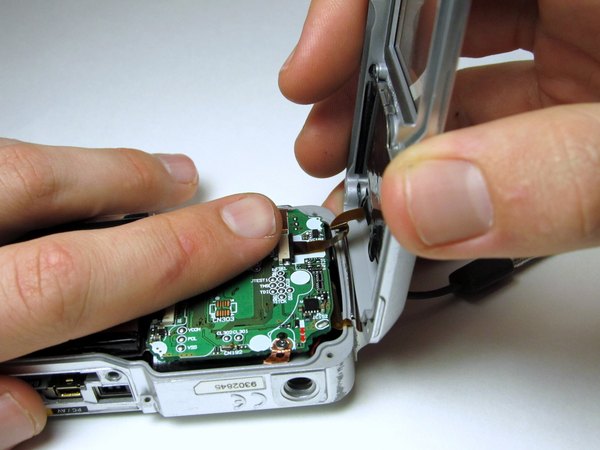

برای جدا کردن این فلت مسی از مدار داخلی، یه انگشتت رو روی کانکتور نگه دار و قاب پشتی رو خیلی ملایم به سمت عقب بکش تا فلت جدا بشه.

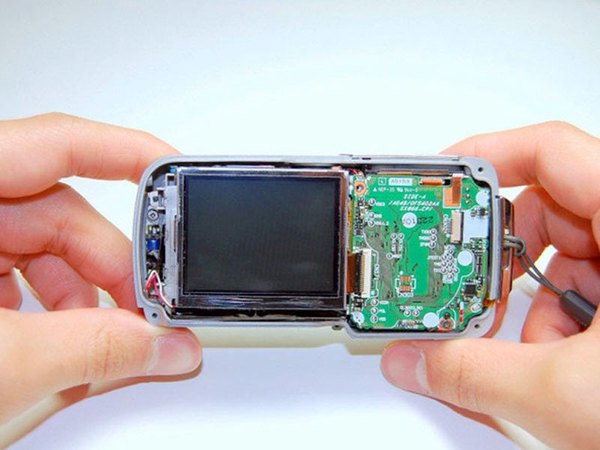

حالا دوربین رو جوری تو دستت بگیر که صفحه‌نمایش (LCD) دقیقا روبروت باشه.

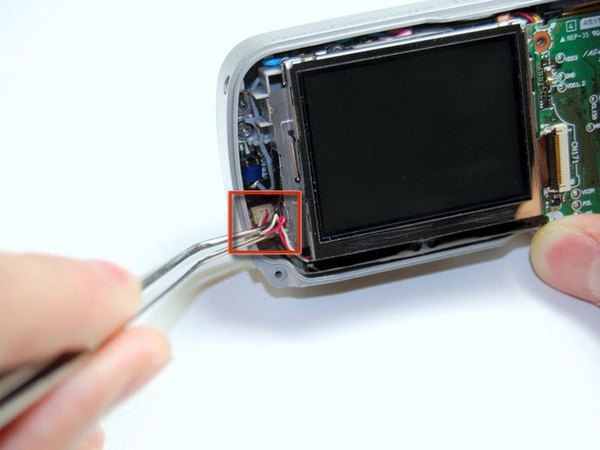

← با استفاده از پنس، سیم‌های قرمز و سفیدی که تو گوشه پایین سمت چپ به ترمینال وصل شدن رو خیلی بااحتیاط جدا کن.

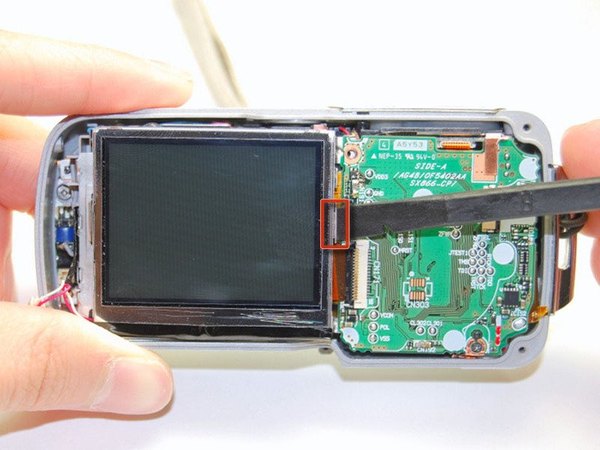

← برای درآوردن ال‌سی‌دی، نوک اسپاجر رو بین صفحه و اون قلاب فلزی سمت راست صفحه بنداز و خیلی آروم اهرم کن تا ال‌سی‌دی بلند بشه.

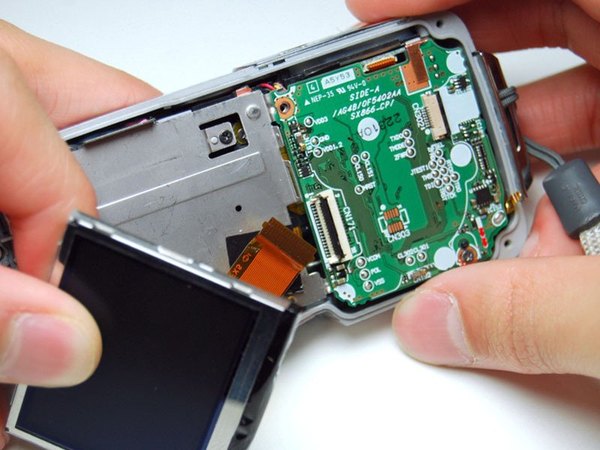

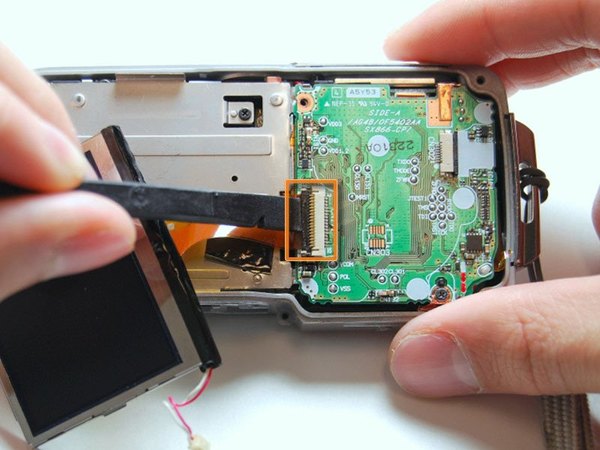

← ضامن مشکی‌رنگی که فلت مسی ال‌سی‌دی رو نگه داشته پیدا کن و با احتیاط بازش کن تا فلت آزاد بشه.

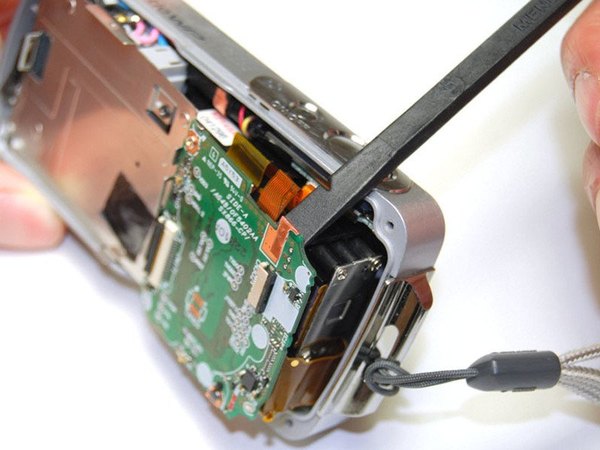

با کمک اسپاجر، قطعات الکترونیکی داخلی رو خیلی آروم از داخل قاب جلویی بیرون بیار.

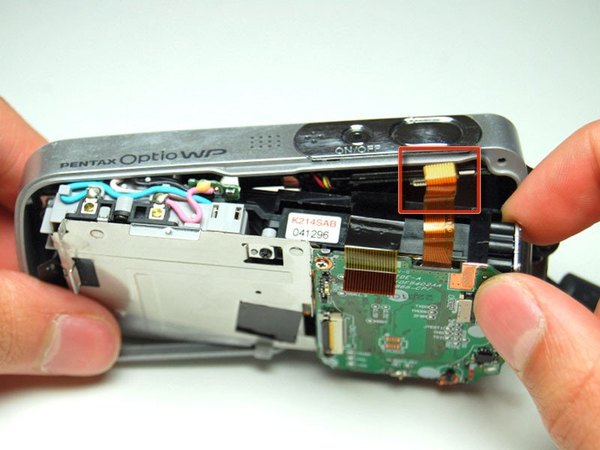

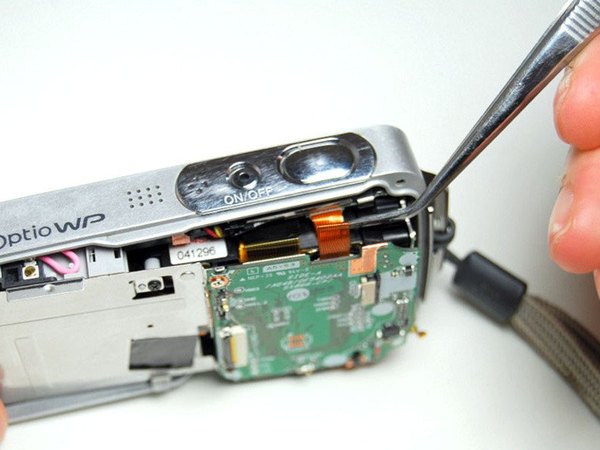

← در نهایت با پنس، فلتی که تو گوشه بالا سمت راست قطعات قرار داره و به دکمه شاتر/پاور وصله رو با دقت جدا کن.

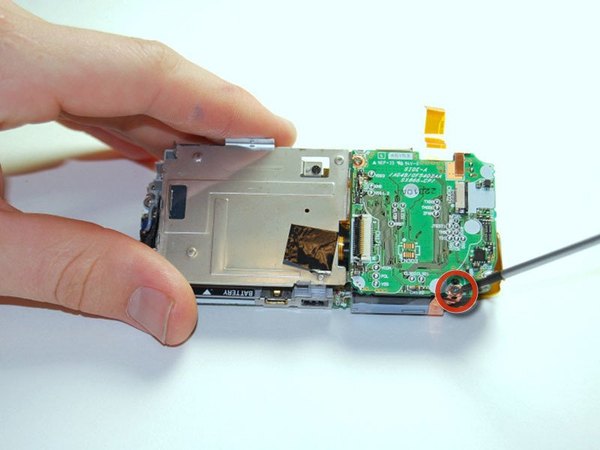

← حالا باید یه پیچ مشکی 4 میلی‌متری که تو گوشه پایین سمت راست مادربرد قرار داره رو باز کنی.

باز کردن این پیچ مشکی ممکنه یه کم سخت باشه؛ اگه لازم شد، برای درآوردنش از پنس کمک بگیر.

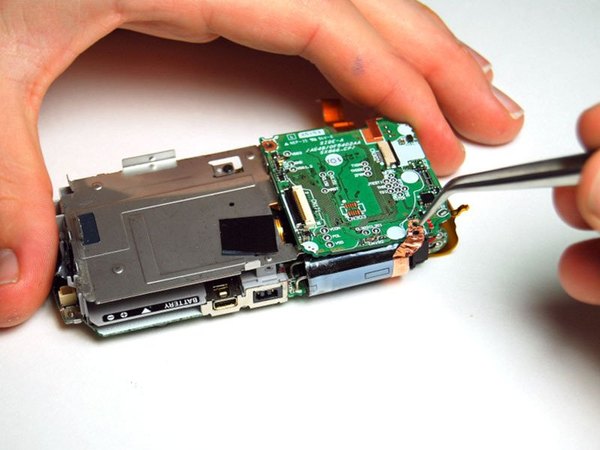

با استفاده از پنس، اون فلت مسی که زیر پیچ مشکی قایم شده بود رو خیلی بااحتیاط برگردون تا مسیر آزاد بشه.

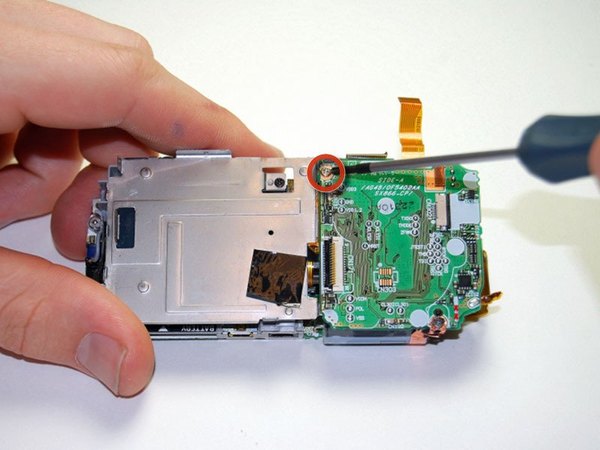

← یه پیچ نقره‌ای 2.5 میلی‌متری هم تو گوشه بالا سمت چپ مادربرد هست، اون رو هم باز کن.

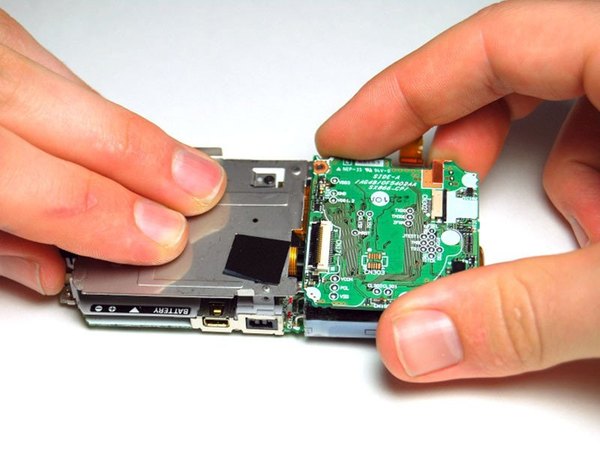

صفحه فلزی رو یکم فشار بده و مادربرد رو خیلی آروم از سمت چپ به راست بلند کن.

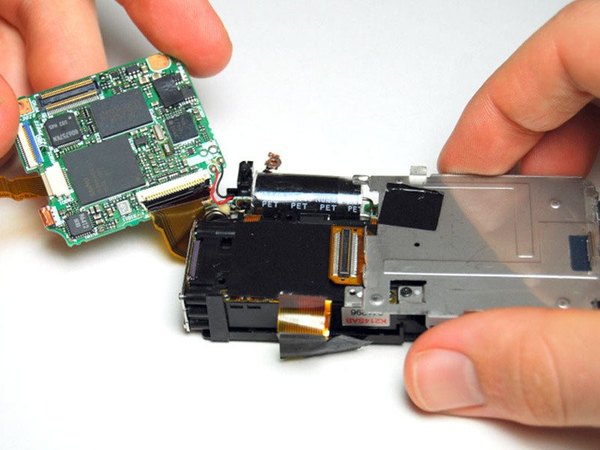

موقع بلند کردن مادربرد خیلی مراقب باش، چون یه فلت مسی و دو تا سیم دارن مادربرد رو به یونیت فلاش وصل می‌کنن.

دوربین رو بچرخون تا لبه بالایی روبروت باشه و صفحه فلزی سمت راستت قرار بگیره.

اون پلاستیک مشکی‌رنگی که زیر ال‌سی‌دی و روی صفحه فلزی قرار داره رو برگردون تا زیرش رو ببینی.

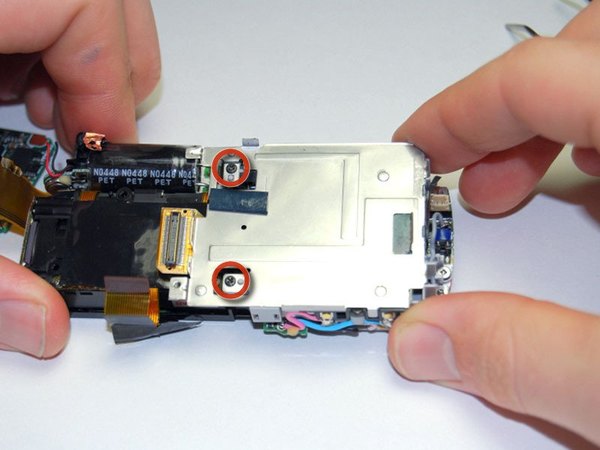

← حالا دو تا پیچ مشکی 4.3 میلی‌متری که روی لبه سمت چپ صفحه فلزی هستن رو باز کن.

دوباره دوربین رو بچرخون تا قسمت جلویی روبروت باشه و لنز تو حالت ایستاده قرار بگیره.

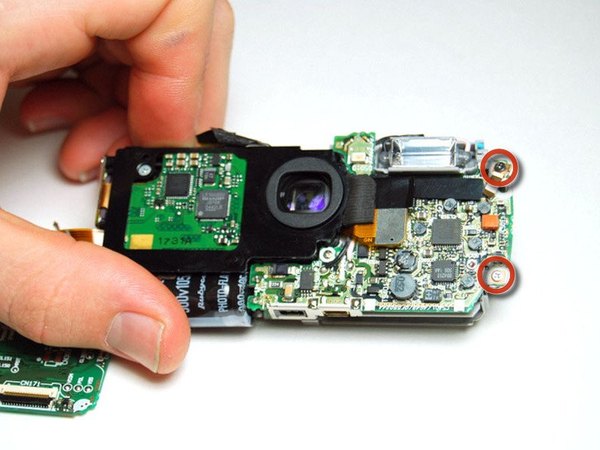

← یه پیچ مشکی 4.3 میلی‌متری تو قسمت بالا سمت راست و یه پیچ نقره‌ای 4.3 میلی‌متری تو قسمت پایین سمت راست دوربین هست؛ هر دو رو باز کن.

باز هم دوربین رو بچرخون تا به قسمت پشتی نگاه کنی و صفحه فلزی سمت راستت باشه.

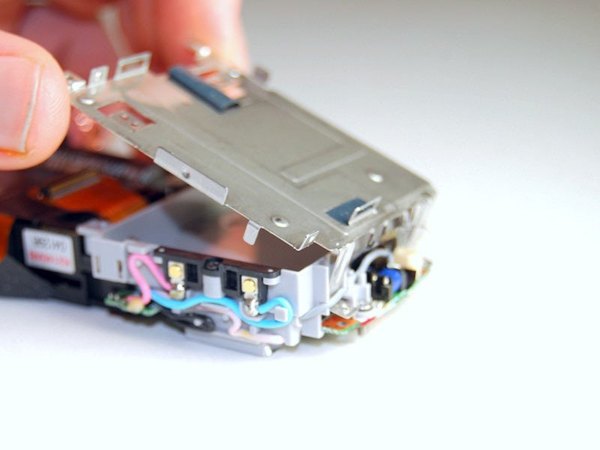

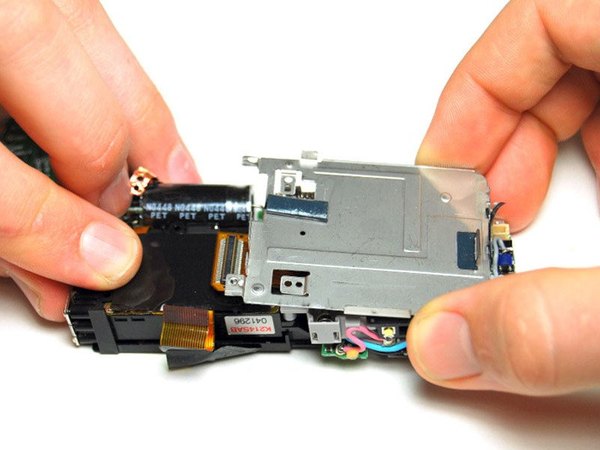

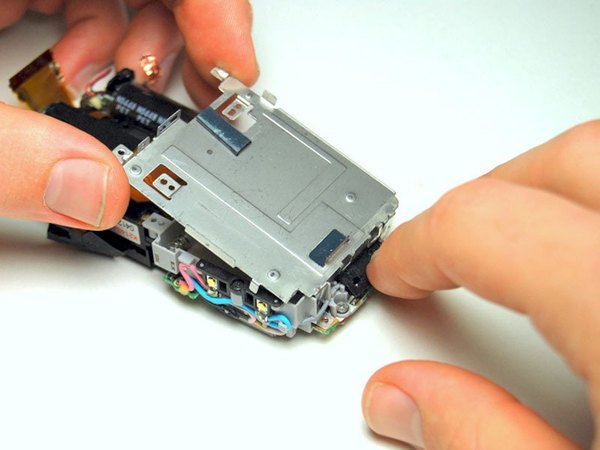

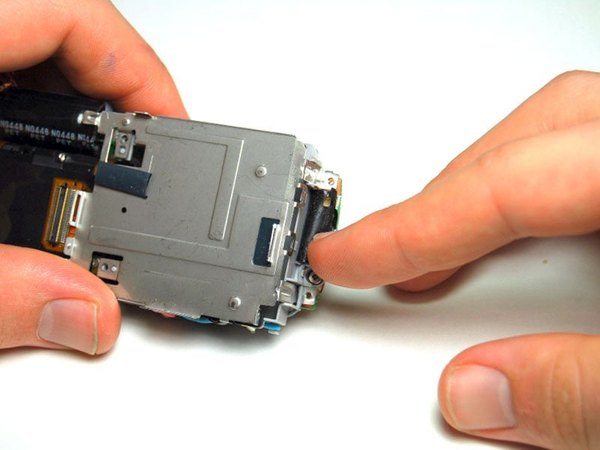

در حالی که اون پلاستیک مشکی رو لبه سمت راست صفحه فلزی رو نگه داشتی، صفحه فلزی رو به سمت بالا و راست اهرم کن تا کاملا عمودی بشه. حالا صفحه فلزی رو مستقیم به سمت بالا بکش تا کامل از دوربین جدا بشه.

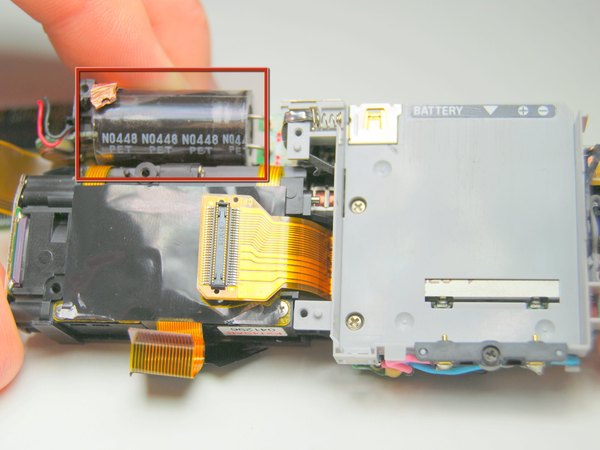

اصلا به اون استوانه مشکی که رو لبه بالایی قرار داره دست نزن. این همون خازن فلاش هست که اول آموزش گفتیم و ممکنه بهت شوک الکتریکی بده!

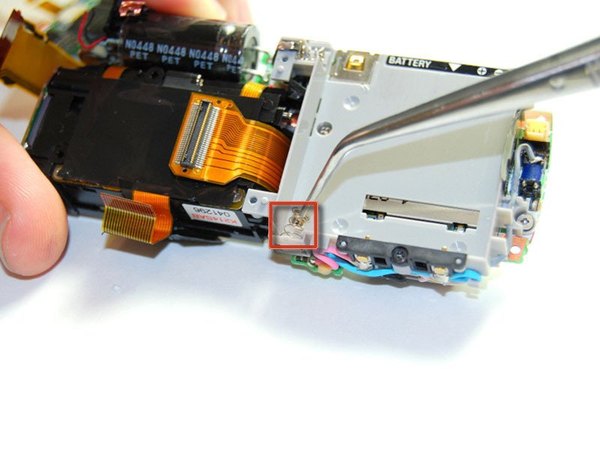

← با استفاده از پنس، اون فنری که روی لبه پایینی محفظه باتری قرار داره رو با دقت جدا کن.

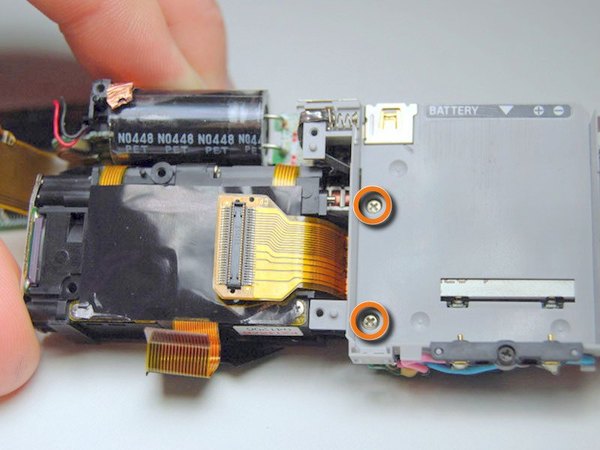

← حالا دو تا پیچ نقره‌ای 4.3 میلی‌متری که داخل همین محفظه هستن رو باز کن.

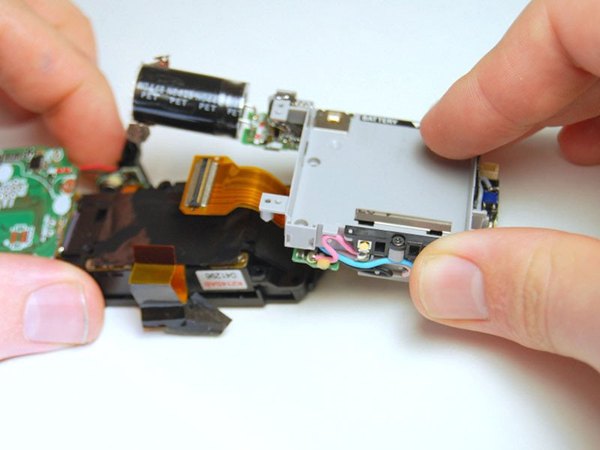

بالاخره رسیدیم به آخرش! حالا می‌تونی یونیت فلاش رو از سمت چپ مجموعه بلند کنی و کامل درش بیاری.

خسته نباشی! کار باز کردن یونیت فلاش قدیمی با موفقیت تموم شد. حالا یونیت جدید رو سر جاش بذار و برای بستن دوربین، دقیقا همین مراحلی که با هم رفتیم رو از آخر به اول تکرار کن.
