تعویض فریم داخلی دوربین کداک EasyShare Z1015 IS

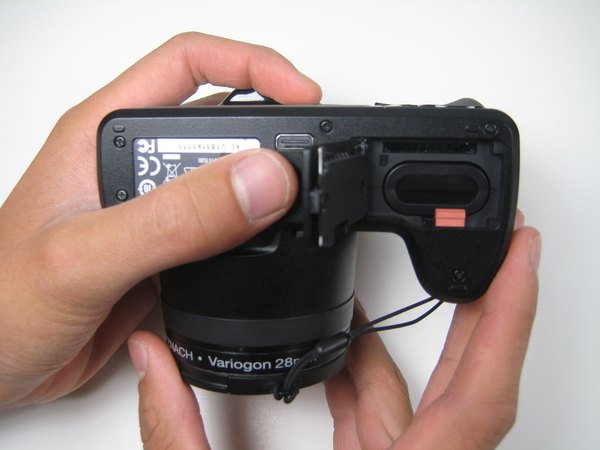

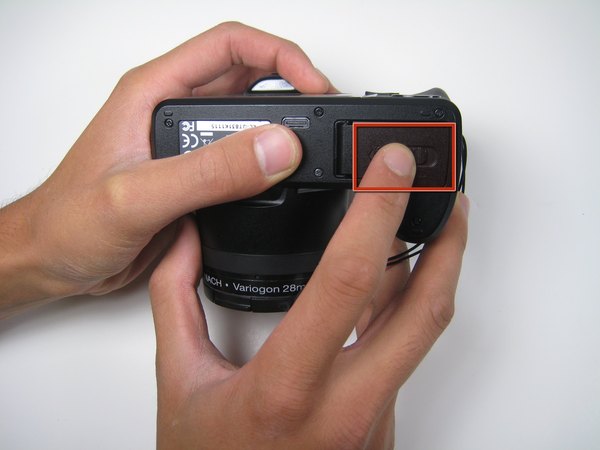

اول باید درپوش محفظه باتری رو باز کنیم. دکمه کشویی زیر دوربین رو پیدا کن و اون رو به سمت علامت باز شدن بکش. وقتی انگشتت رو از روی دکمه برداری، درپوش باتری با یه صدای تقه کوچیک باز میشه.

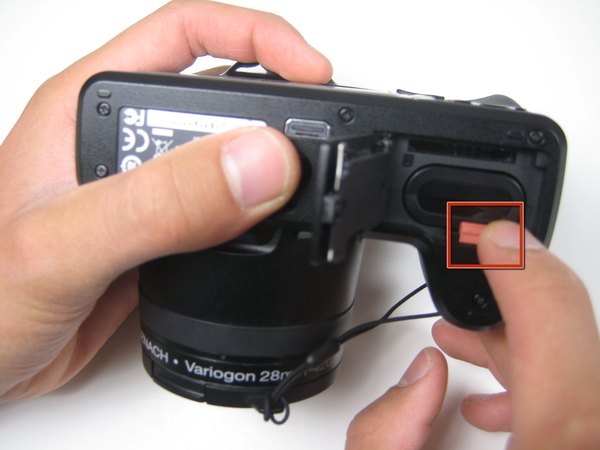

حالا داخل محفظه یه ضامن پلاستیکی قرمز رنگ می‌بینی که باتری رو سر جاش قفل کرده. کافیه این ضامن رو به سمت پایین فشار بدی تا باتری آزاد بشه.

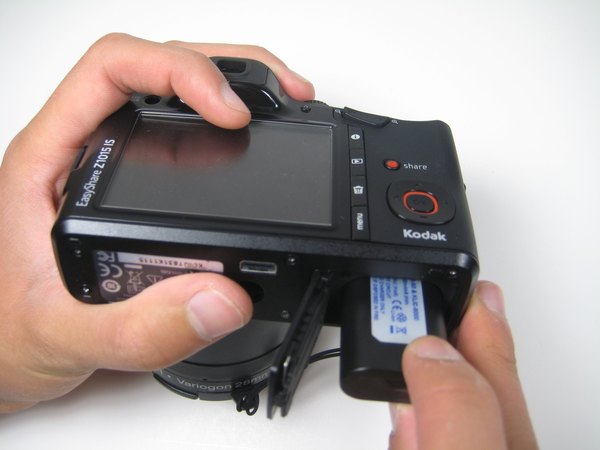

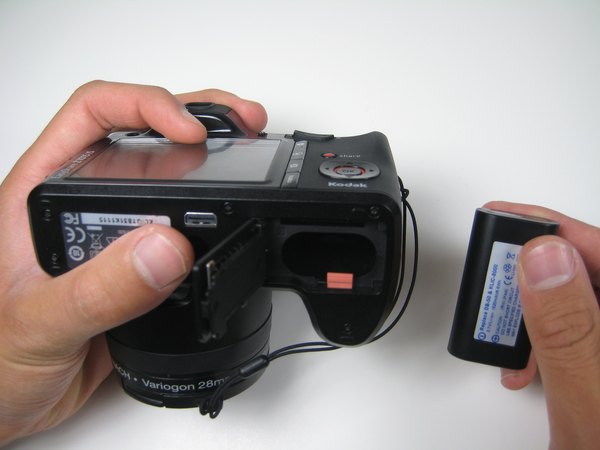

به محض فشار دادن ضامن، باتری یه مقدار به سمت بیرون می‌پره. حالا خیلی راحت با انگشتات باتری رو بگیر و کامل از دوربین بکشش بیرون.

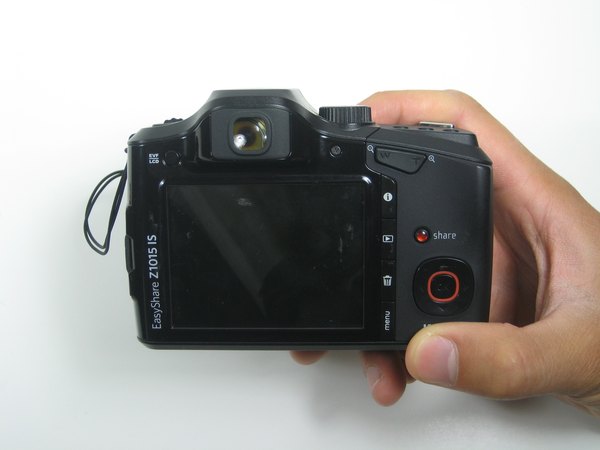

حتما حواست باشه که در طول تمام مراحل این تعمیر، درپوش لنز روی دوربین Kodak EasyShare قرار داشته باشه تا روی شیشه حساس لنز خط و خشی نیفته.

یه نکته خیلی مهم! حتما پیچ‌هایی که باز می‌کنی رو مرتب روی میز بچین یا تو یه ظرف مخصوص بذار. گم شدن حتی یه دونه از این پیچ‌ها می‌تونه موقع بستن دوربین حسابی دردسرساز بشه.

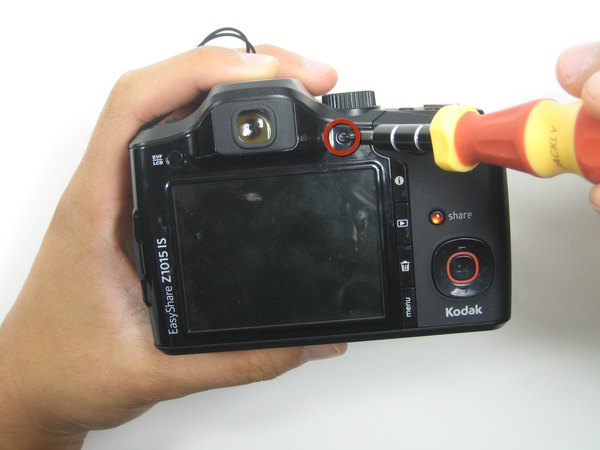

بریم سراغ باز کردن بدنه. کار رو با باز کردن تک پیچی که در قسمت پشت بدنه دوربین قرار داره شروع کن.

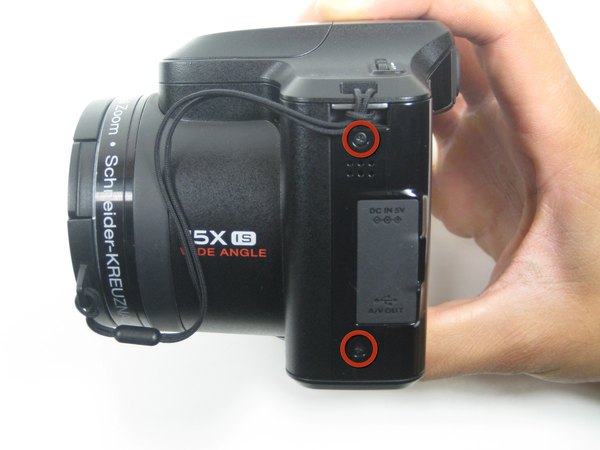

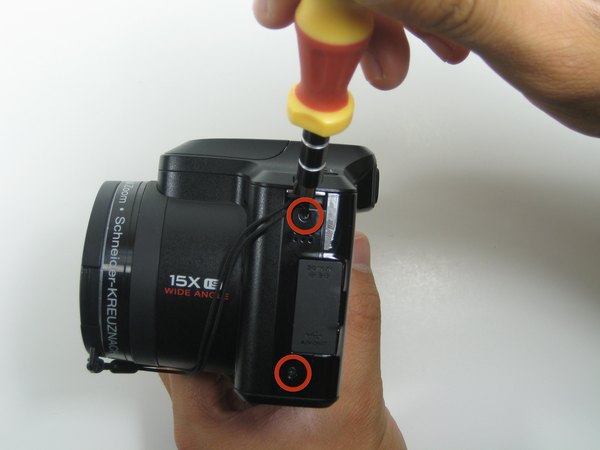

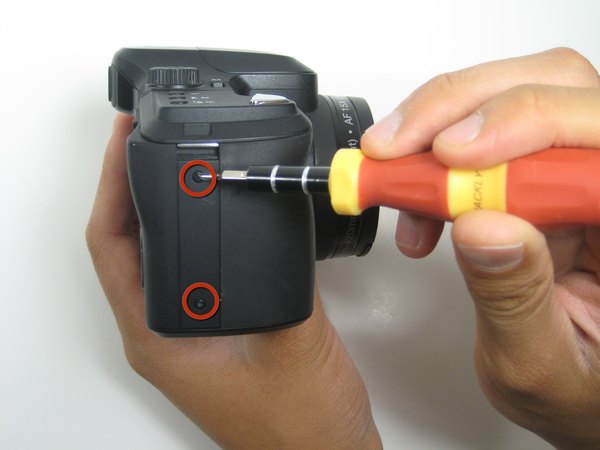

حالا دوربین رو بچرخون و دو تا پیچی که تو قسمت راست بدنه قرار گرفتن رو با پیچ‌گوشتی باز کن.

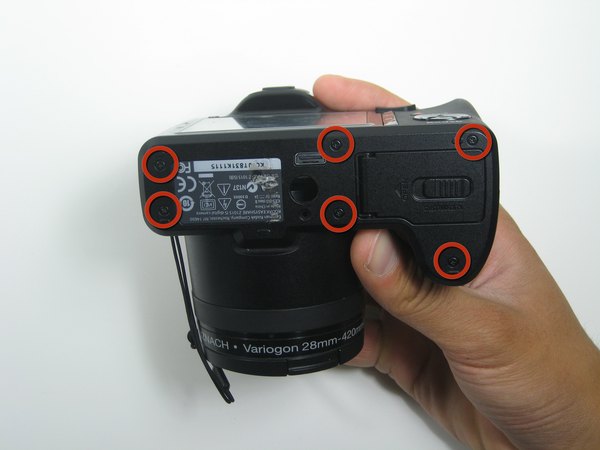

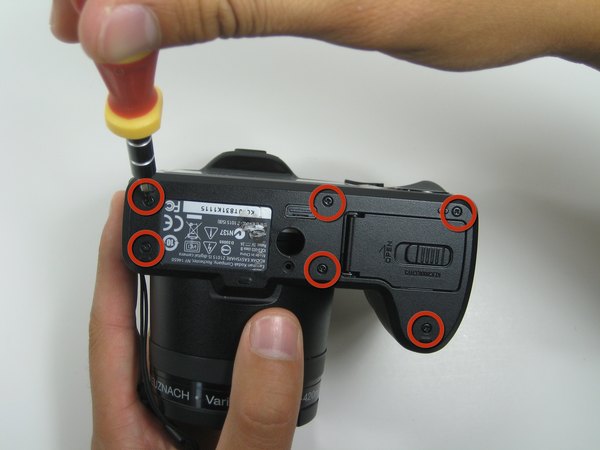

وقتی پیچ‌های سمت راست باز شد، نوبت به زیر دوربین می‌رسه. تو قسمت پایینی بدنه شش تا پیچ وجود داره که باید همه‌شون رو با دقت باز کنی.

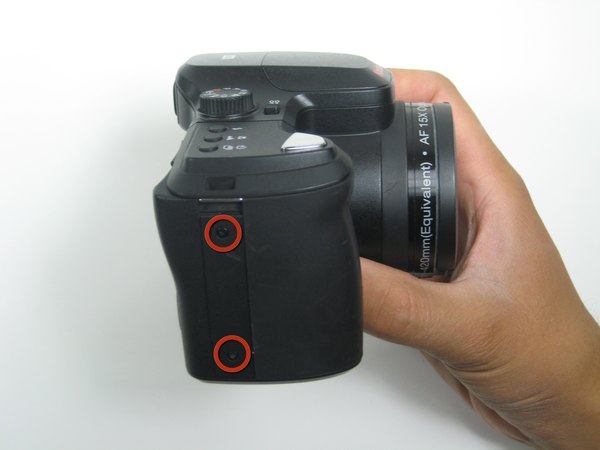

در نهایت، برای اینکه بدنه کاملا آماده جدا شدن بشه، دو تا پیچ باقی‌مونده در سمت چپ دوربین رو هم باز کن.

وقتی خیالت راحت شد که هر 11 تا پیچ رو باز کردی، وقتشه قاب پشتی رو جدا کنیم. برای این کار باید از یه ابزار بازکننده پلاستیکی استفاده کنی.

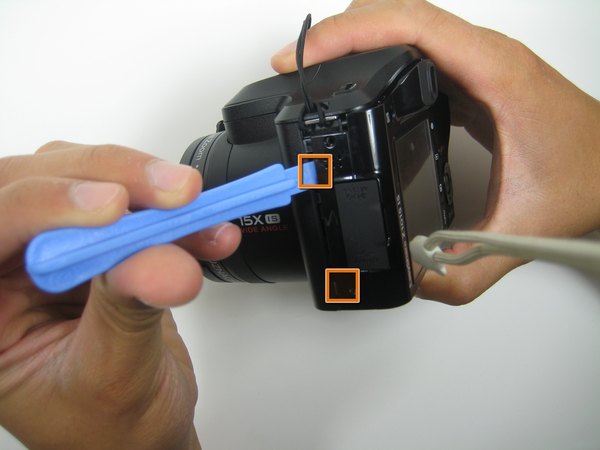

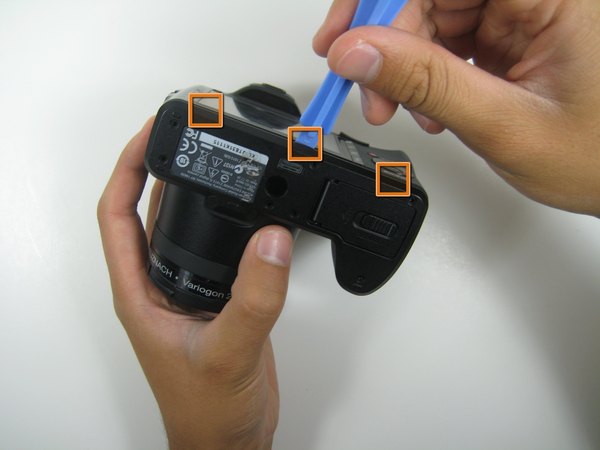

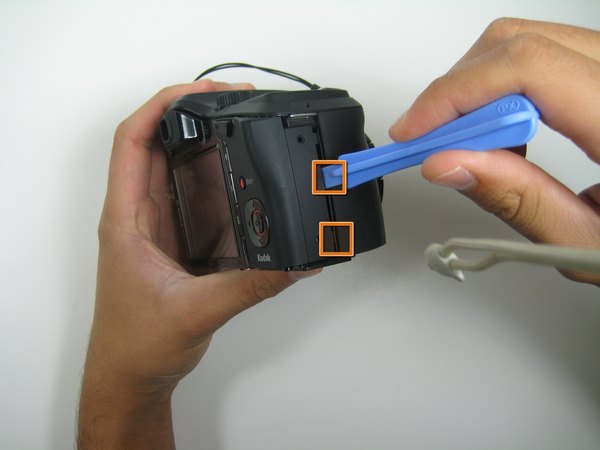

← لبه ابزار پلاستیکی رو تو شکاف بین دو نیمه قاب فرو کن و خیلی آروم به سمت بیرون اهرم کن. برای اینکه بدونی دقیقا کجاها باید فشار بیاری، به قسمت‌هایی که تو عکس‌ها مشخص شده دقت کن.

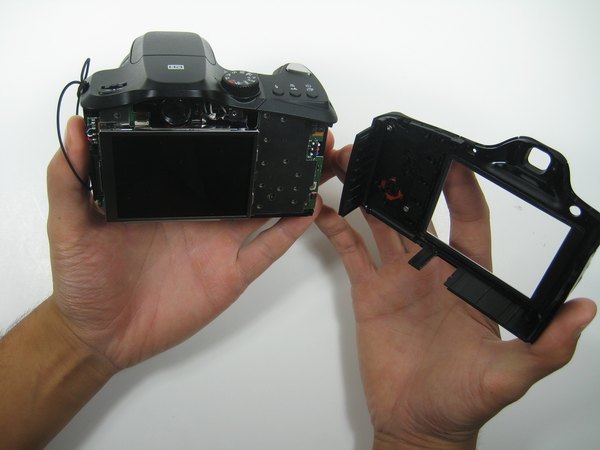

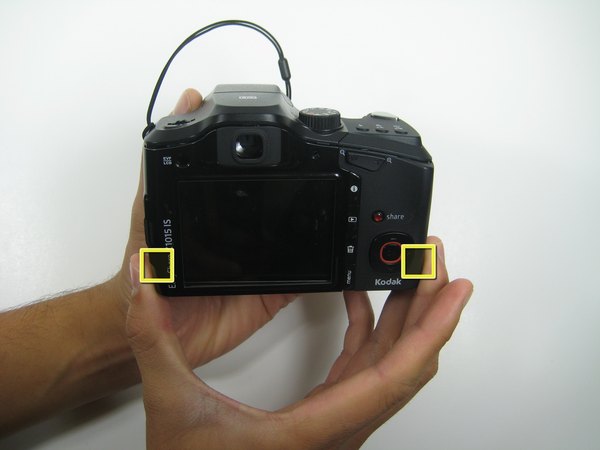

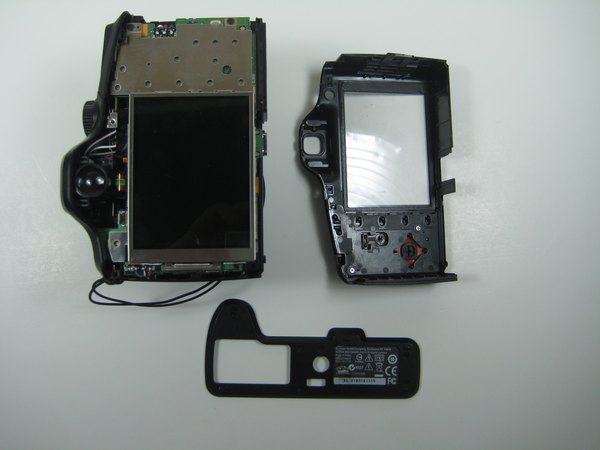

به سمت چپ و راست بدنه فشار ملایمی بیار و قاب پشتی رو به سمت عقب بکش تا کاملا از دستگاه جدا بشه. وقتی قاب پشتی رو برداشتی، قاعدتا باید 11 تا پیچی که باز کردی روی میزت باشه و درپوش پایینی دوربین هم همراه قاب پشت جدا شده باشه.

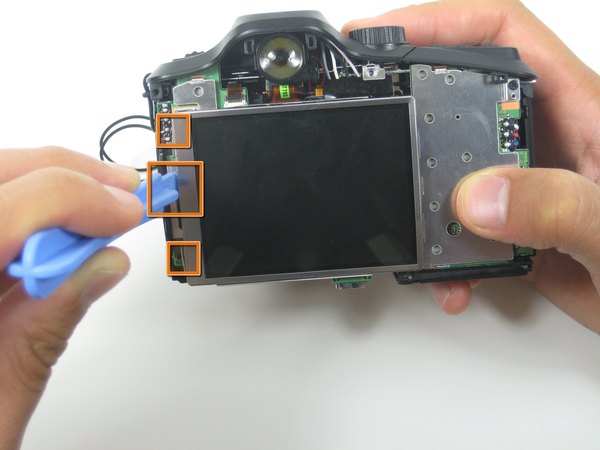

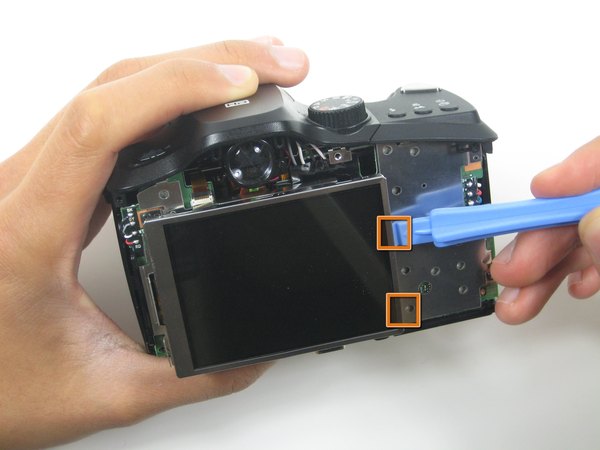

حالا باید ال‌سی‌دی رو از فریم داخلی جدا کنیم. لبه ابزار بازکننده پلاستیکی رو بنداز بین صفحه نمایش و فریم دورش و آروم اهرم کن. این کار رو برای دورتادور لبه‌ها انجام بده؛ مخصوصا قسمت‌هایی که تو عکس با مربع‌های نارنجی نشون داده شدن.

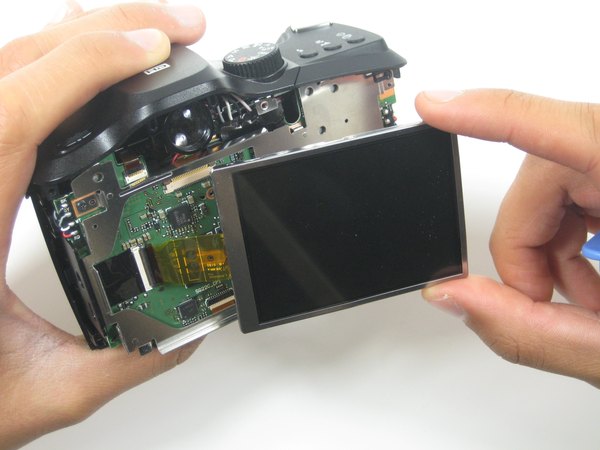

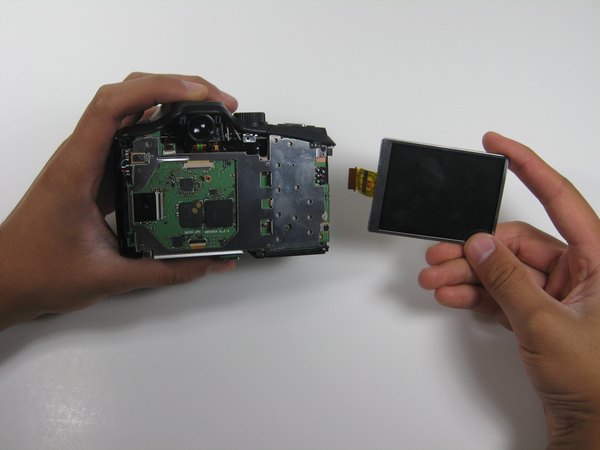

وقتی لبه‌های صفحه نمایش آزاد شد، سمت راستش رو بگیر و خیلی با احتیاط به سمت بالا بیار تا از فریم داخلی خارج بشه.

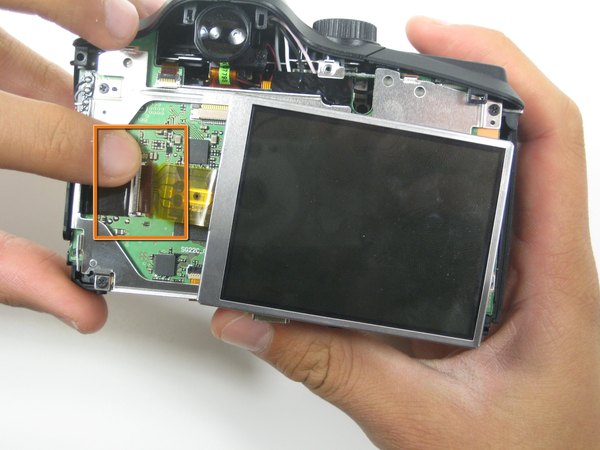

حواست رو حسابی جمع کن که ال‌سی‌دی رو یهو محکم به سمت خودت نکشی! زیر این صفحه یه فلت حساس وجود داره که اون رو به مادربرد وصل می‌کنه. اگه محکم بکشی، فلت پاره میشه و دوربینت آسیب جدی می‌بینه.

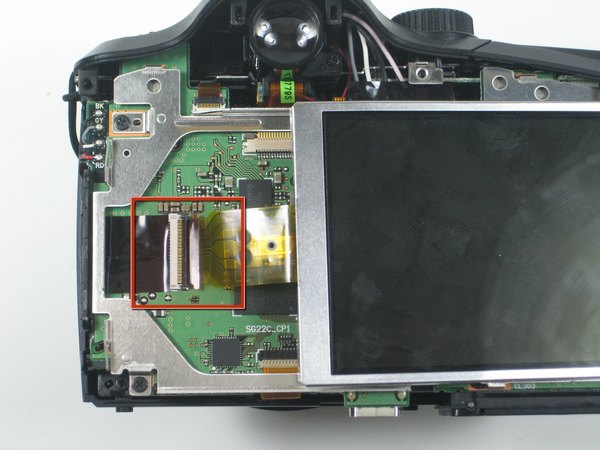

برای اینکه صفحه نمایش کاملا از دوربین جدا بشه، باید اون فلت متصل به برد اصلی رو با دقت قطع کنی. کار سختی نیست؛ فقط کافیه ضامن کوچیک روی کانکتور رو به سمت بالا باز کنی و بعد خیلی نرم، ال‌سی‌دی رو بکشی تا فلت از جاش بیرون بیاد.

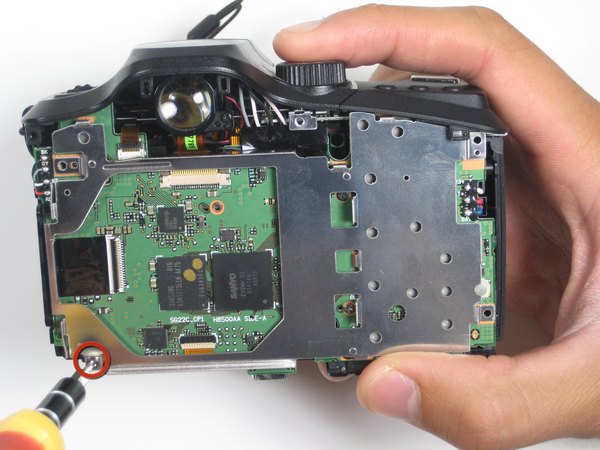

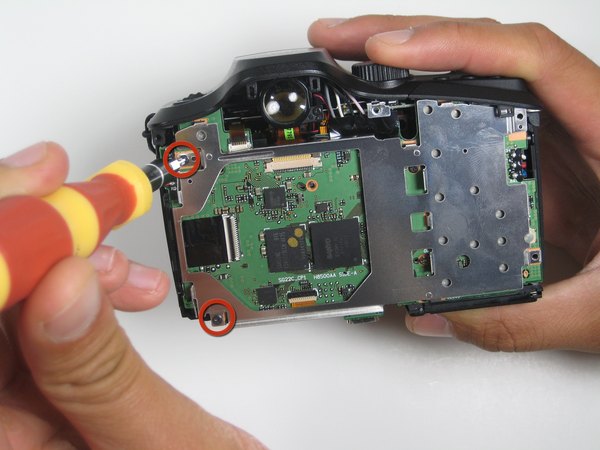

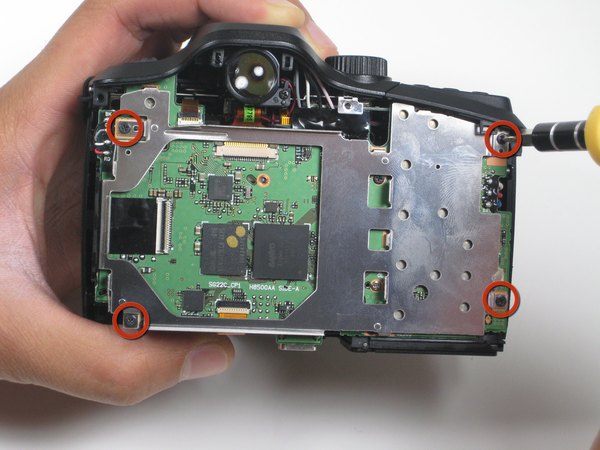

حالا به هدف اصلیمون رسیدیم. فریم داخلی با چهار تا پیچ روی برد محکم شده. این پیچ‌ها تو چهار گوشه فریم قرار دارن، همه‌شون رو باز کن.

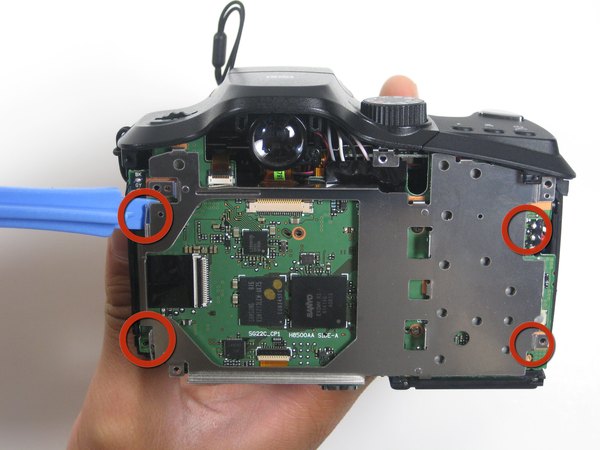

بعد از باز کردن پیچ‌ها، ابزار بازکننده پلاستیکی رو بین فریم و بدنه دوربین قرار بده و یه کم اهرم کن تا فریم از جاش شل بشه.

یه هشدار خیلی جدی: اصلا ابزار بازکننده رو تو قسمت پایینی (زیر فریم) وارد نکن! اونجا فلت‌های حساسی رد شدن که اگه بهشون بخوری، خیلی راحت آسیب می‌بینن.

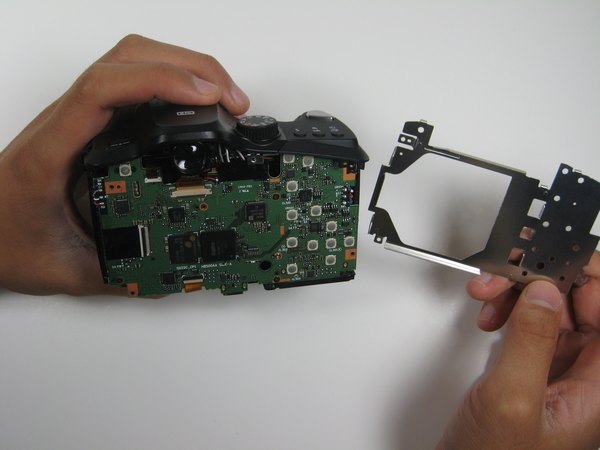

وقتی با ابزارت فریم رو به اندازه کافی شل کردی، اون رو با انگشتات بگیر و خیلی آروم از داخل دوربین بیرون بیار.

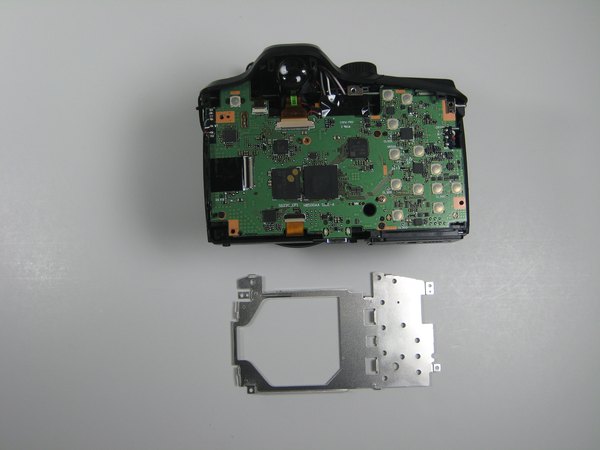

فریم داخلی با موفقیت از روی برد جدا شد! الان دستت کاملا بازه تا قطعه جدید رو نصب کنی یا سراغ عیب‌یابی بقیه بخش‌های دوربین بری. برای بستن دوربین هم جای نگرانی نیست، فقط باید همین مسیر رو از آخر به اول برگردی.
