تعویض لنز دوربین کداک Easyshare C183

اول از همه باید مطمئن بشی که دستگاه کاملا خاموشه و هیچ منبع تغذیه‌ای بهش وصل نیست. پس درپوش رو باز کن و باتری‌ها، کارت حافظه و حتی بند دوربین رو اگه بهش وصله، کامل جدا کن تا موقع کار دست و پاگیر نشن.

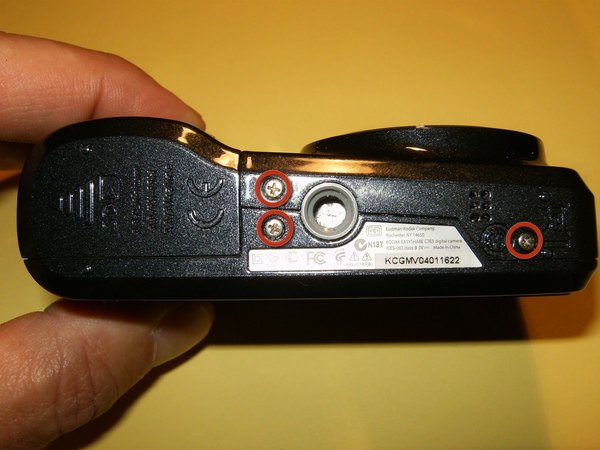

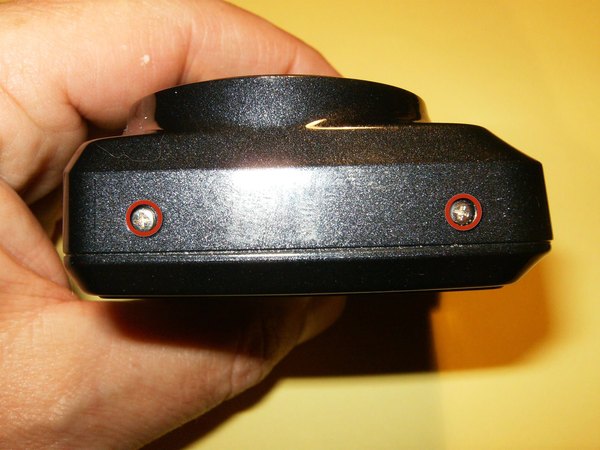

← حالا با پیچ‌گوشتی چهارسو، اون سه تا پیچی که زیر بدنه دوربین قرار گرفتن رو با دقت باز کن.

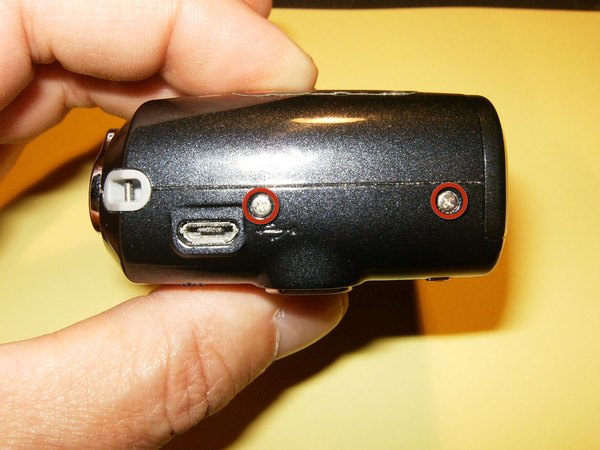

← دو تا پیچ چهارسو هم سمت راست قاب هست که باید اون‌ها رو هم باز کنی.

← حالا دوربین رو بچرخون و دو تا پیچی که سمت چپ بدنه قرار دارن رو باز کن.

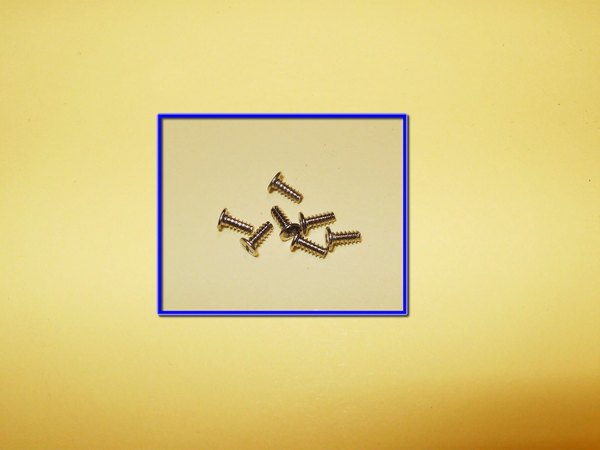

یه نکته خیلی خوب تو طراحی این دوربین اینه که تمام پیچ‌های بدنه هم‌اندازه هستن. پس اصلا نیازی نیست نگران قاطی شدنشون باشی و می‌تونی با خیال راحت همه‌شون رو تو یه ظرف بریزی.

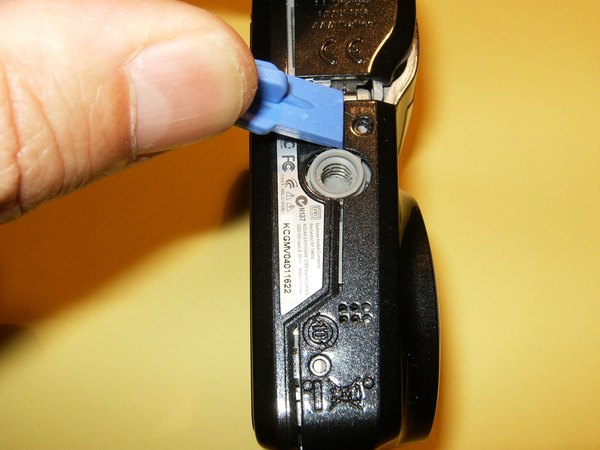

برای جدا کردن قاب دوربین، از قسمت محفظه باتری شروع کن. می‌تونی از یه ابزار پلاستیکی بازکننده یا حتی ناخنت کمک بگیری و خیلی آروم شکاف بین دو نیمه رو باز کنی.

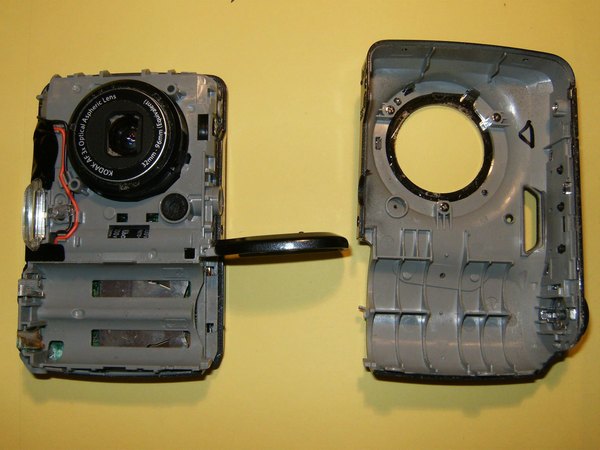

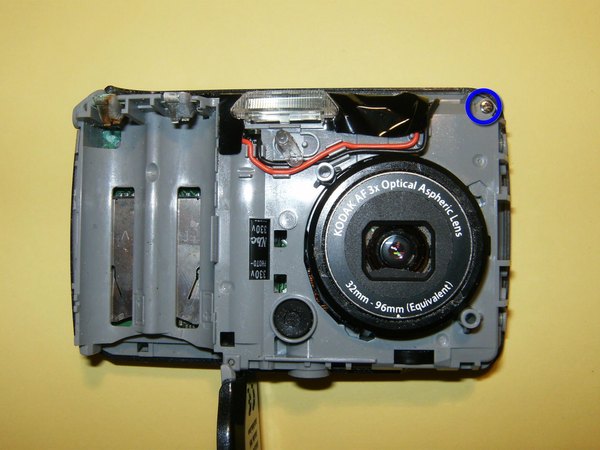

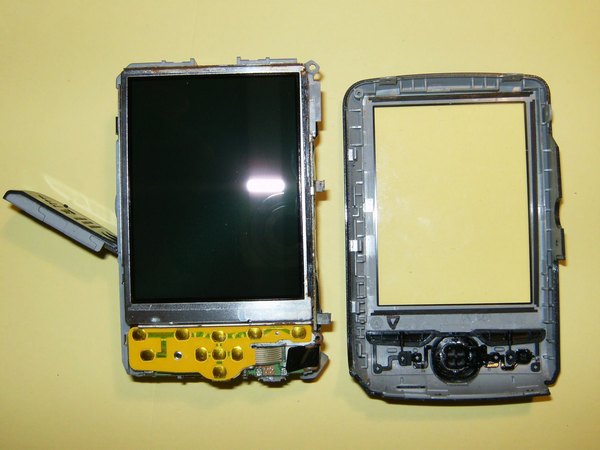

با باز شدن خارها، معمولا نیمه جلویی قاب دوربین اول از همه جدا میشه. اون رو با احتیاط بردار و کنار بذار. گوشه بالا سمت چپ، یه پیچ قرار داره که وظیفه‌اش نگه داشتن قاب پشتی روی شاسی میانیه. این پیچ رو هم باز کن. حالا می‌تونی قاب پشتی رو هم به راحتی جدا کنی تا قطعات داخلی دوربین خودشون رو نشون بدن.

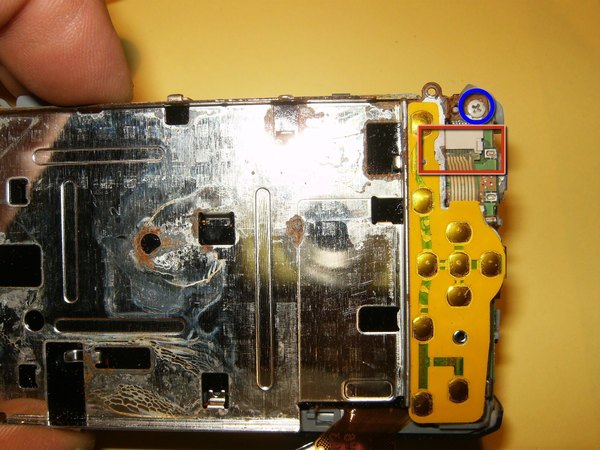

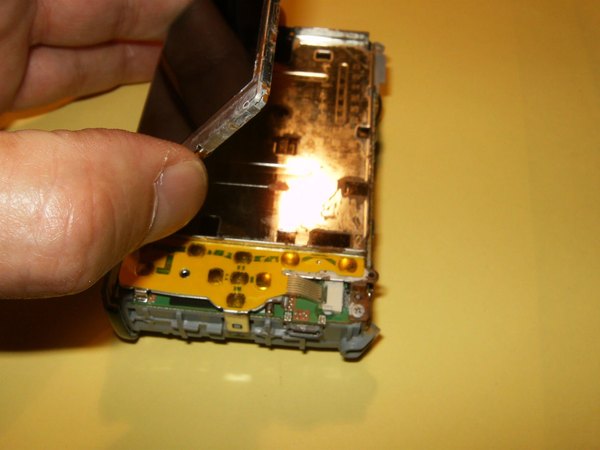

خیلی ملایم صفحه نمایش رو از داخل فریم فلزی نگهدارنده‌اش دربیار. حواست باشه که تو این مرحله اصلا نباید ال‌سی‌دی رو کاملا جدا کنی؛ فقط کافیه اون رو به سمت پایین برگردونی تا روی دستگاه بخوابه. گوشه بالایی فریم نگهدارنده ال‌سی‌دی یه پیچ ریز قرار داره، اون رو با پیچ‌گوشتی باز کن.

← حالا فلت رو از سوکتش جدا کن. این سوکت قفل یا گیره خاصی نداره و فلت فقط داخلش فشار داده شده؛ پس کافیه فلت رو خیلی نرم و مستقیم به سمت پایین بکشی تا دربیاد.

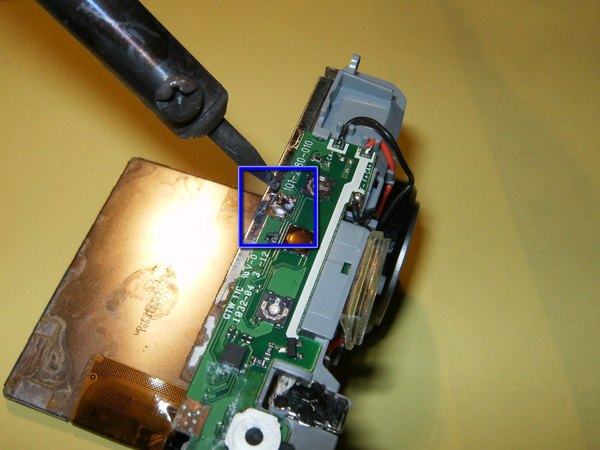

برای آزاد شدن کامل براکت، باید قلع اون نقطه‌ای که نگهدارنده ال‌سی‌دی رو به برد بالایی وصل کرده، با هویه آب کنی و اتصال رو کاملا جدا کنی.

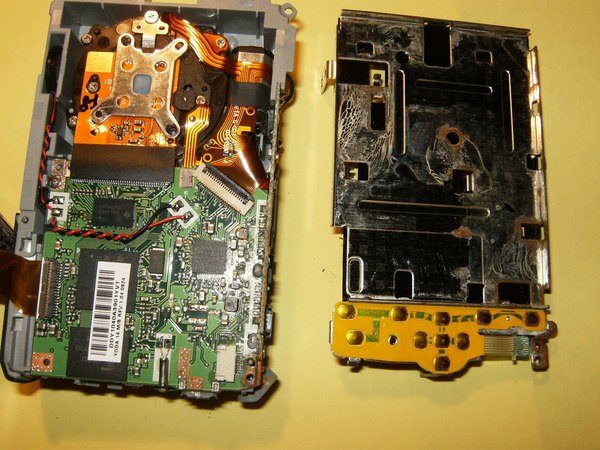

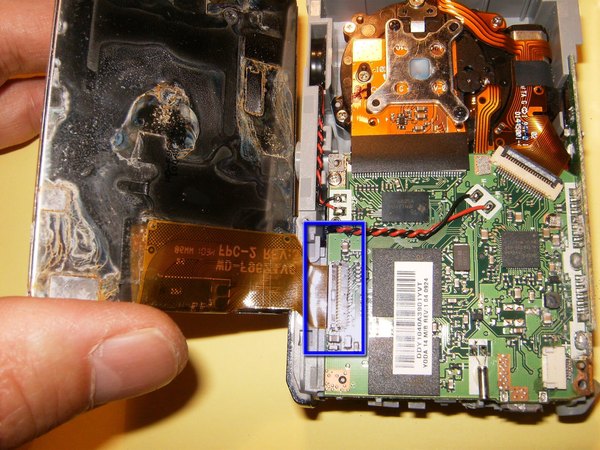

با انجام این کارها می‌تونی برد نگهدارنده ال‌سی‌دی و دکمه‌ها رو به صورت یه مجموعه یکپارچه از روی شاسی برداری. به سوکت فلت ال‌سی‌دی دقت کن. قفل مشکی این سوکت رو با ناخن یا یه ابزار ظریف به آرومی به سمت بالای دوربین بکش تا باز بشه. وقتی فلت آزاد شد، ال‌سی‌دی رو کامل از دوربین جدا کن و تو یه جای امن بذار تا آسیب نبینه.

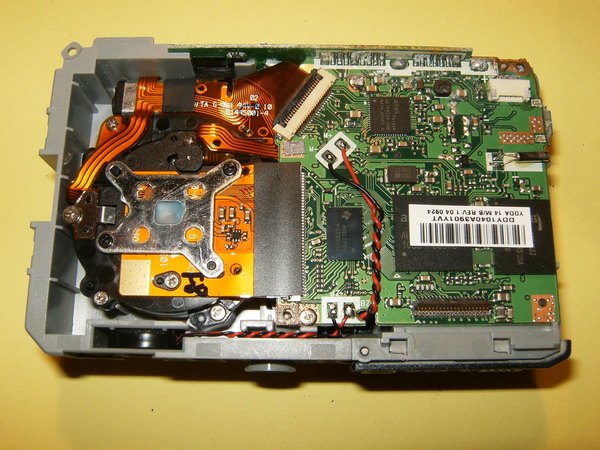

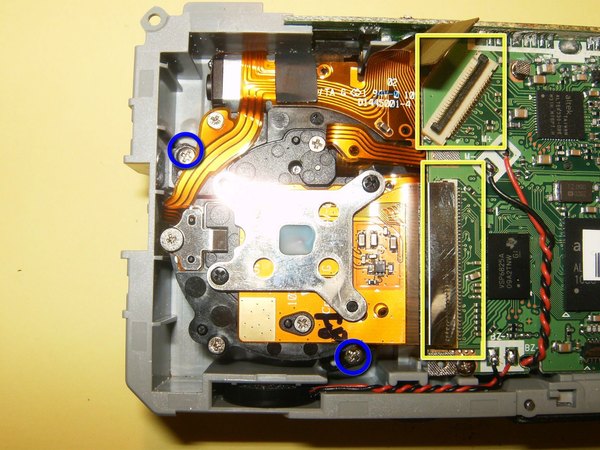

← دو تا سوکت مربوط به سنسور تصویر (CCD) و خود لنز وجود داره که باید باز بشن. هر دوی این سوکت‌ها قفل دارن؛ گیره‌هاشون رو خیلی آروم تو جهت مخالف فلت‌ها هل بده تا کابل‌ها آزاد بشن.

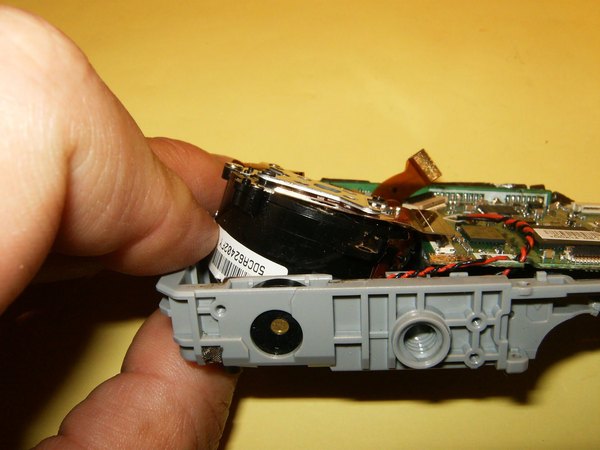

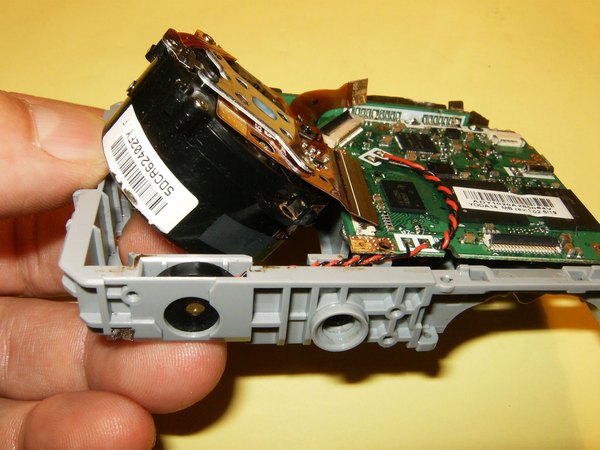

برای آزادسازی نهایی لنز، دو تا پیچی که اون رو روی شاسی محکم نگه داشتن باز کن. حالا که هم پیچ‌ها باز شدن و هم فلت‌ها آزادن، با انگشتات لنز رو به سمت بالا هل بده و با یه زاویه ملایم اون رو از داخل شاسی میانی بیرون بکش.

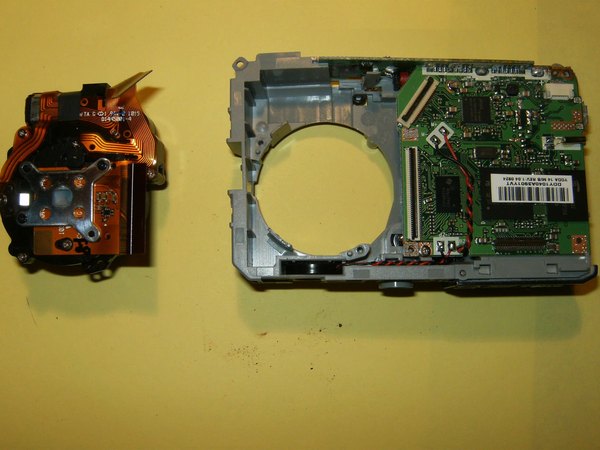

همون‌طور که تو تصویر می‌بینی، مجموعه لنز خراب کاملا از شاسی جدا شده. الان همه‌چیز آماده‌ست تا لنز جدید رو جایگزین کنی.

کار تعویض لنز با موفقیت به پایان رسید! برای بستن دوربین فقط کافیه مراحل رو از آخر به اول طی کنی. فراموش نکن که موقع جا زدن فلت‌ها، قفل سوکت‌ها رو به درستی ببندی و اتصالات لحیمی رو با دقت انجام بدی.

امیدوارم این آموزش از تیم آیسی‌مدار برات کاربردی بوده باشه و تونسته باشی جون دوباره‌ای به دوربینت بدی. اگه این راهنما کمکت کرد، حتما لینک این صفحه رو برای دوستات هم بفرست تا اونا هم بتونن گجت‌هاشون رو خودشون به راحتی تعمیر کنن!
