تعویض پنل تصویر مانیتور ایسر AL1916

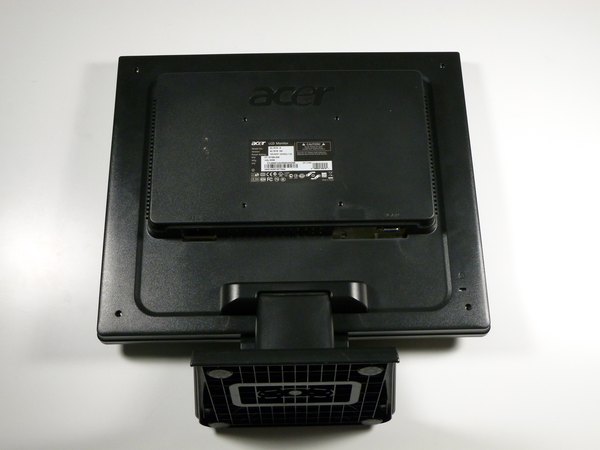

مانیتور رو روی یک سطح کاملا صاف و تمیز بخوابون، طوری که قاب پشتیش به سمت بالا باشه.

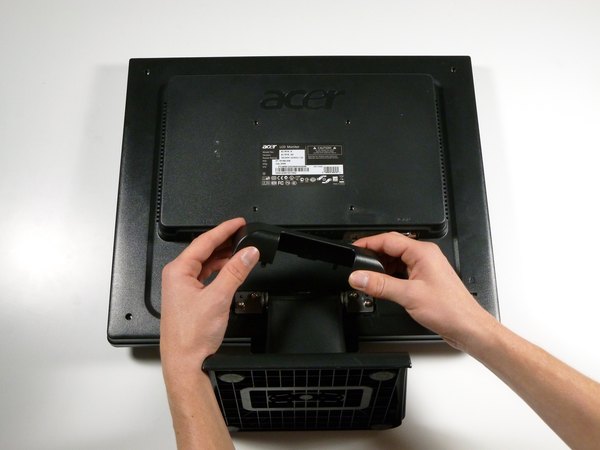

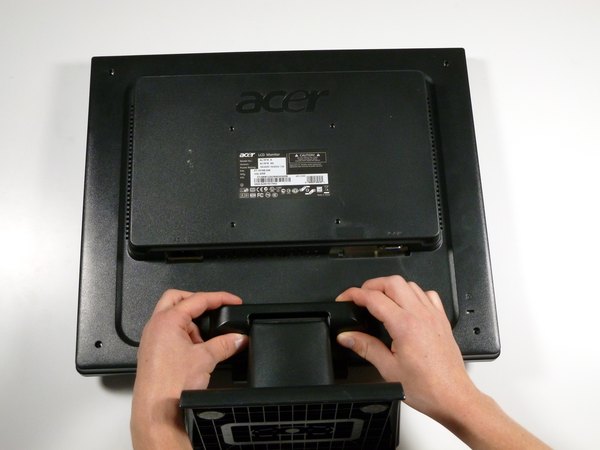

کاور لولای پایه رو با هر دو دستت محکم بگیر. انگشت‌هات باید دو طرف پایه قرار بگیرن. حالا با شست و بقیه انگشت‌هات کاور رو به سمت داخل فشار بده و همزمان به سمت بالا بکش تا قاب لولا کاملا از جاش دربیاد.

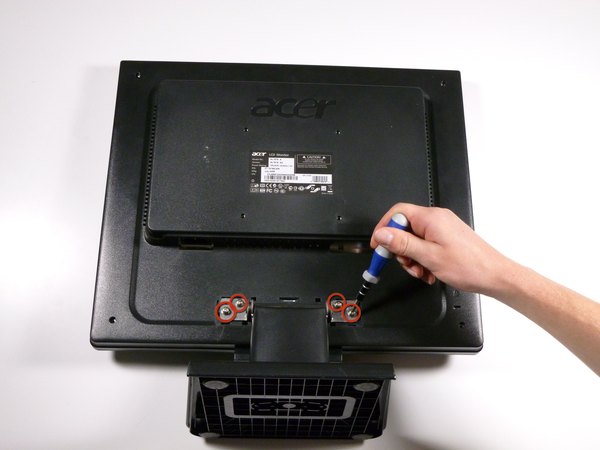

← چهار تا پیچ 12.1 میلی‌متری چهارسو (Phillips #2) که پایه رو به بدنه مانیتور متصل کردن رو باز کن.

موقع باز کردن پیچ‌های آخر، حتما مانیتور رو با یک دستت نگه دار تا یهو نیفته و آسیب نبینه.

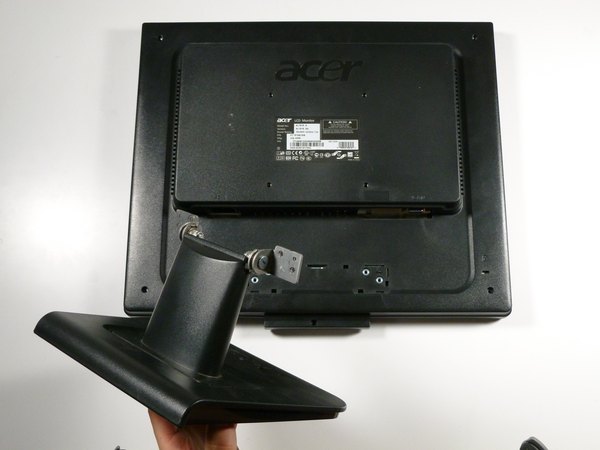

بعد از باز شدن پیچ‌ها، پایه رو خیلی راحت به سمت بالا بکش تا از مانیتور جدا بشه.

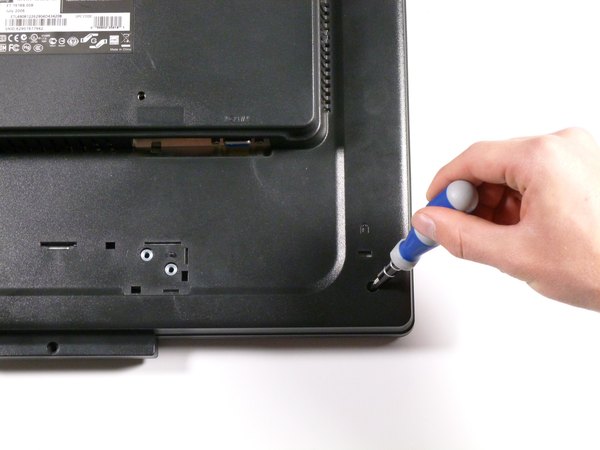

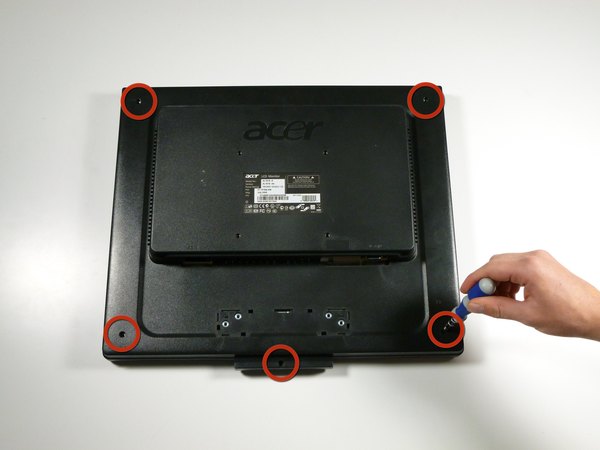

← حالا باید پنج تا پیچ 9.5 میلی‌متری چهارسو (Phillips #2) که دور تا دور لبه‌های قاب مانیتور قرار دارن رو باز کنی.

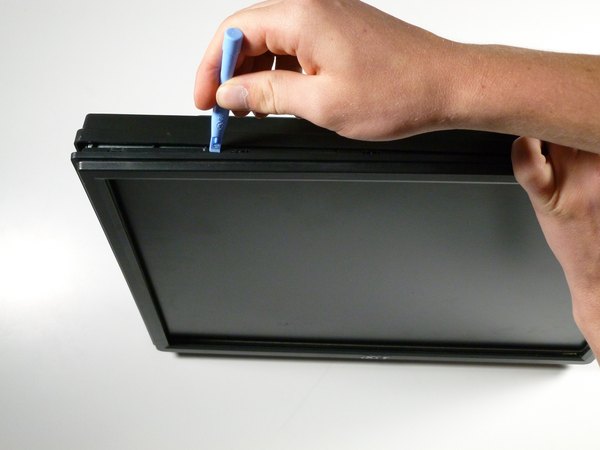

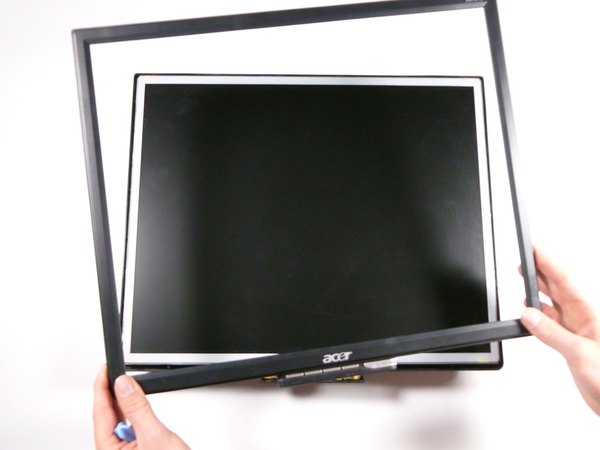

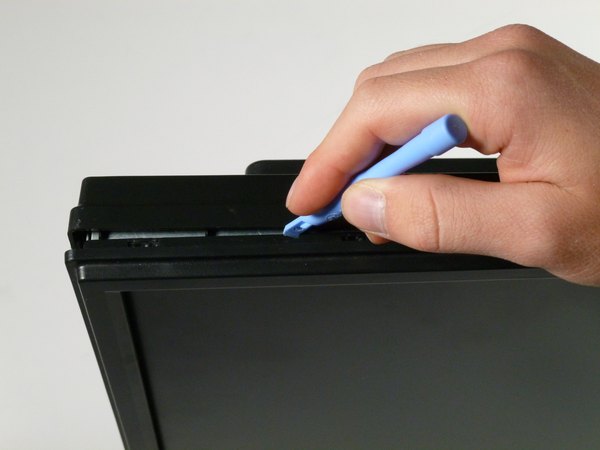

کار رو از یکی از گوشه‌های مانیتور شروع کن. ابزار بازکننده پلاستیکی رو آروم بین قاب پشتی و حاشیه جلویی صفحه نمایش وارد کن. ابزار رو به سمت بالا اهرم کن تا خارهای پلاستیکی قاب پشتی از حاشیه جلویی جدا بشن و یه شکاف کوچیک ایجاد بشه. همین کار رو دور تا دور لبه‌های مانیتور ادامه بده تا قاب جلویی به طور کامل آزاد بشه.

برای جدا کردن این دو تا قاب از هم، باید یکم زور بزنی و نیروی منطقی‌ای وارد کنی، فقط مراقب باش که فشار ناگهانی باعث شکستن پلاستیک نشه.

مانیتور رو دوباره بچرخون تا قاب پشتی رو به بالا قرار بگیره.

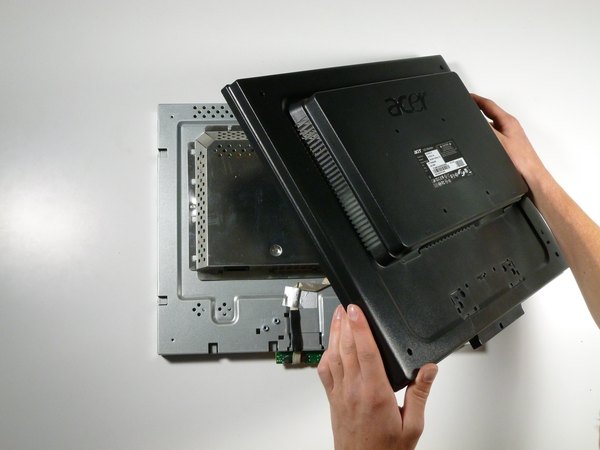

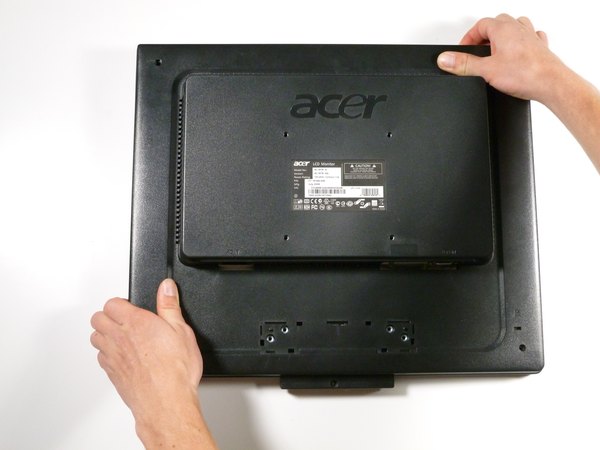

گوشه‌های مانیتور رو بگیر و یکم به سمت بالا تکونشون بده تا قاب پشتی کاملا از قطعات داخلی جدا بشه. حالا قاب پشتی رو کامل بلند کن و کنار بذار.

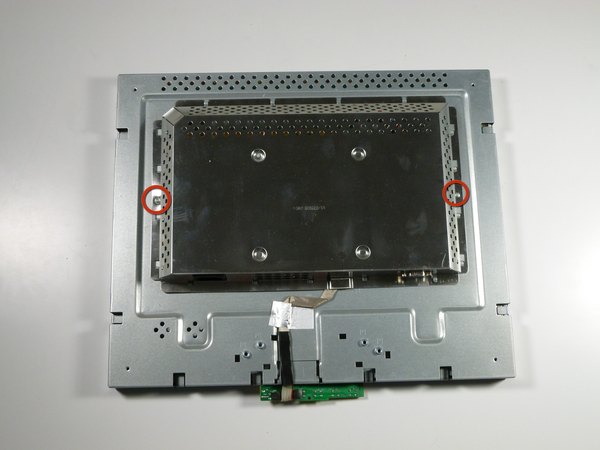

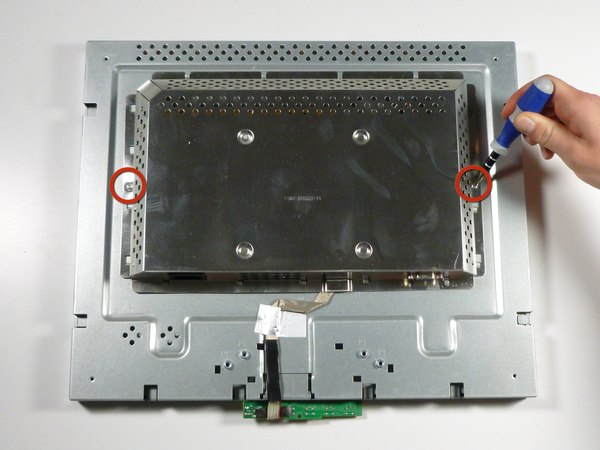

← دو تا پیچ 5.7 میلی‌متری چهارسو (Phillips #2) که دو طرف شیلد فلزی محافظ (EMI) قرار دارن رو باز کن.

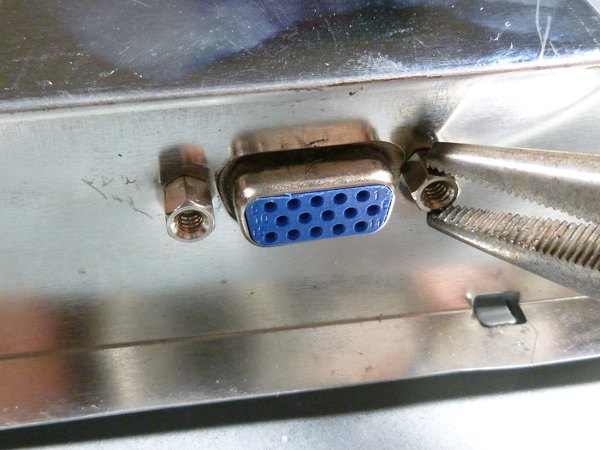

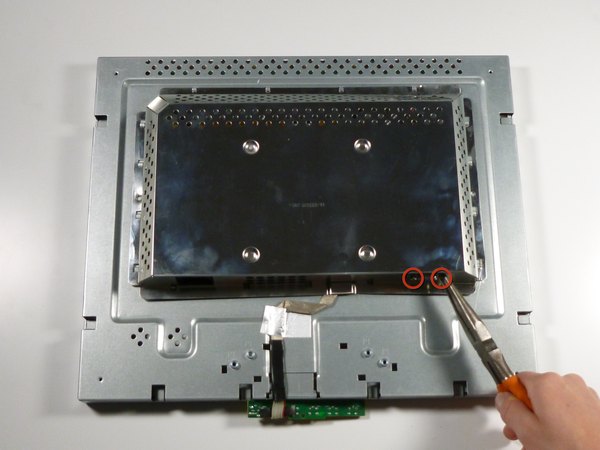

← با استفاده از یک بکس مناسب (یا اگه نداری، با کمک دم‌باریک) دو تا مهره‌ای که دو طرف پورت ورودی VGA بسته شدن رو باز کن.

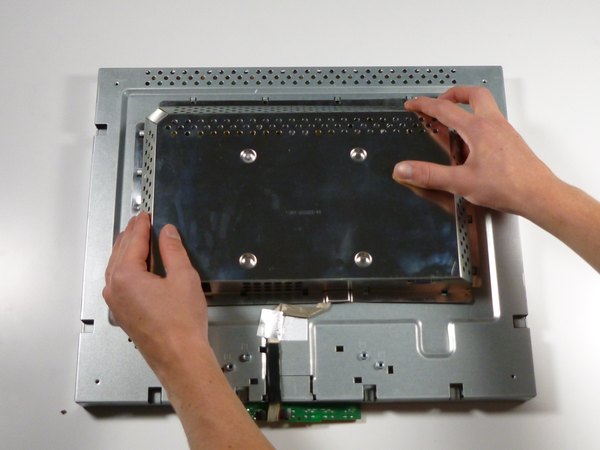

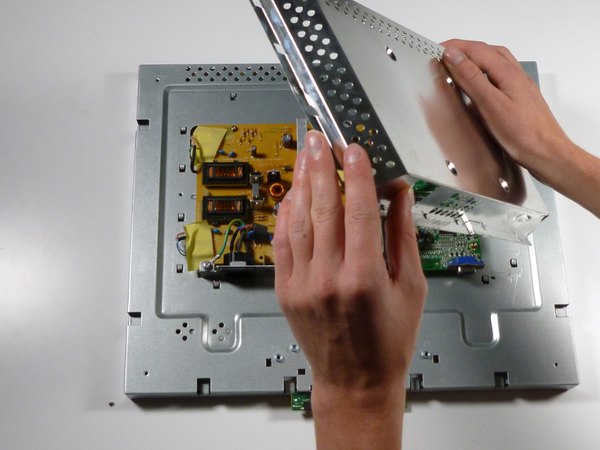

لبه‌های کناری محفظه فلزی رو بگیر و اون رو به سمت پایین (لبه پایینی مانیتور) بکش. وقتی از جاش آزاد شد، محفظه فلزی رو به سمت بالا بکش و برش دار.

حواست باشه، لبه‌های این قطعه فلزی خیلی تیزن و ممکنه دستت رو ببرن!

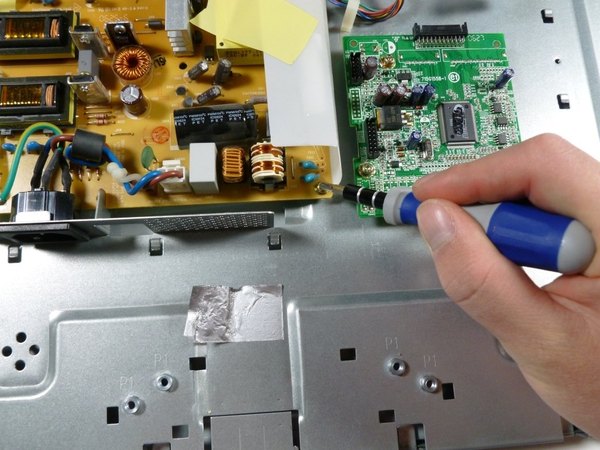

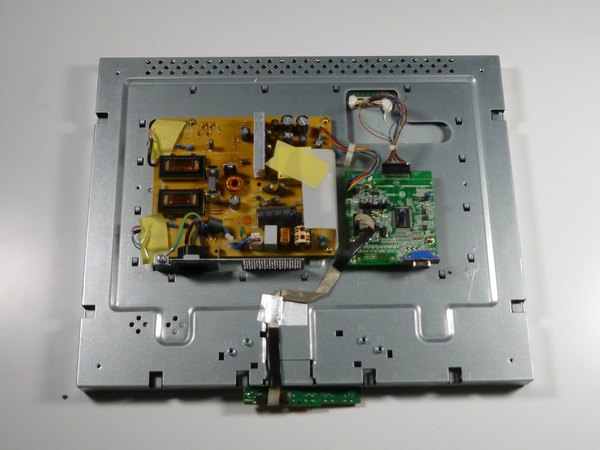

← سه تا پیچ طلایی 7.5 میلی‌متری و یک پیچ نقره‌ای 8.3 میلی‌متری (همگی چهارسو Phillips #2) رو از روی برد منبع تغذیه باز کن.

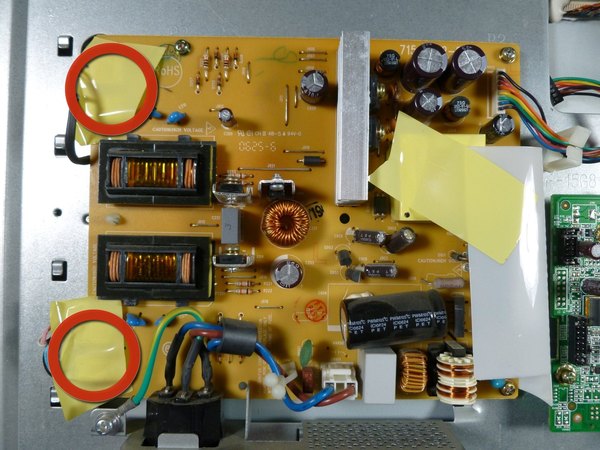

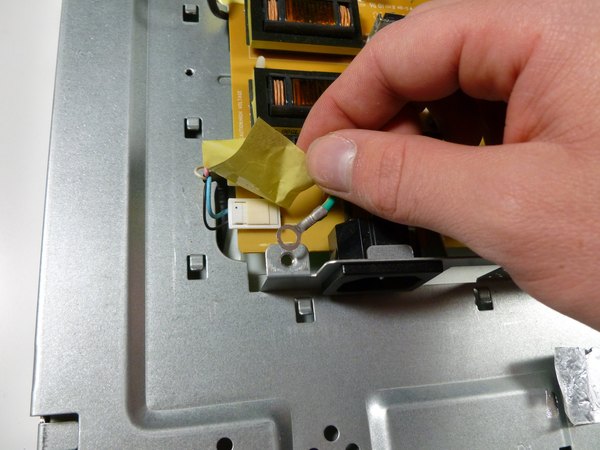

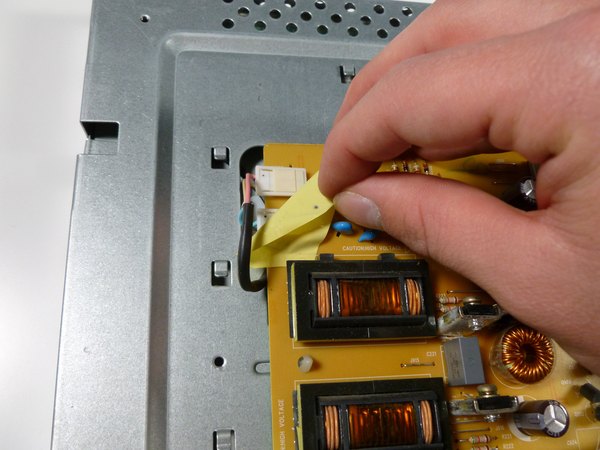

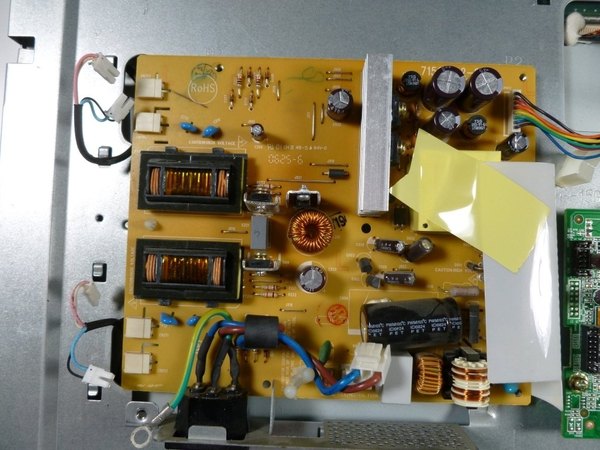

دو تیکه نوار چسب زرد رنگی که سمت چپ برد منبع تغذیه چسبیدن رو با دقت بکن.

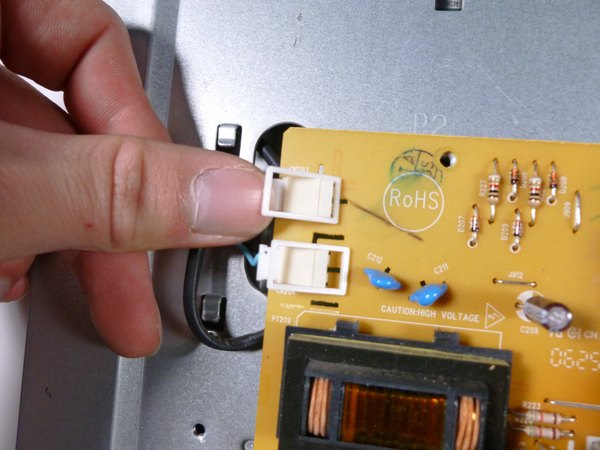

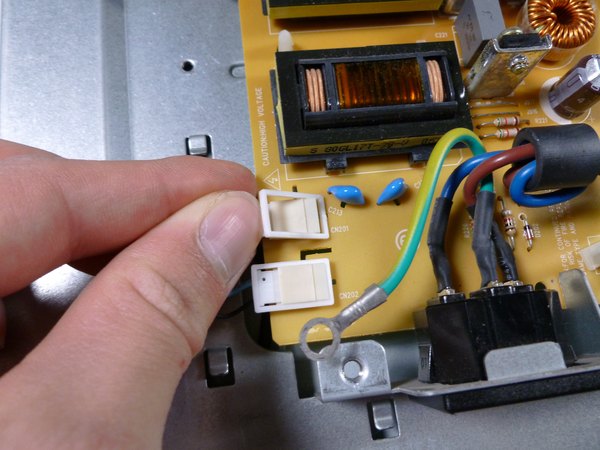

زیر اون چسب‌هایی که کندی، چهار تا گیره کوچیک سفید رنگ هست. سمت چپ این گیره‌ها رو به بالا بکش تا آزاد بشن.

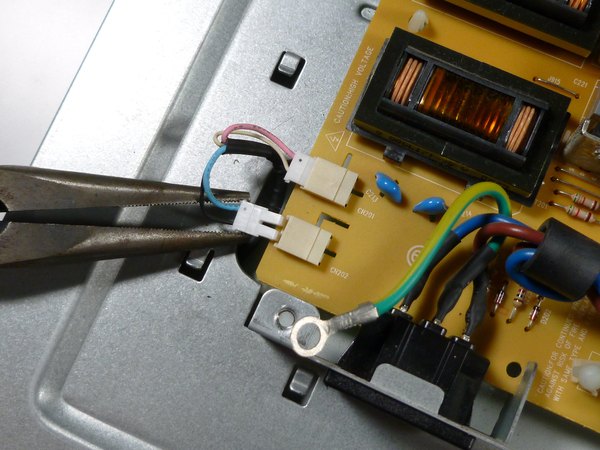

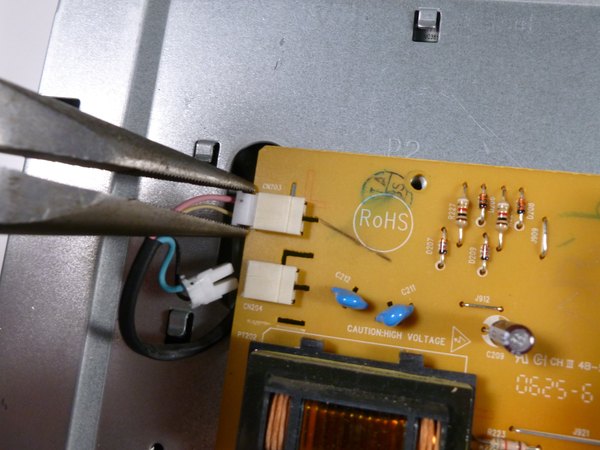

حالا با کمک دم‌باریک، چهار تا کانکتور مربوط به صفحه نمایش رو بگیر و مستقیم به سمت چپ بکش تا از روی برد جدا بشن. مراقب باش سیم‌ها رو پاره نکنی.

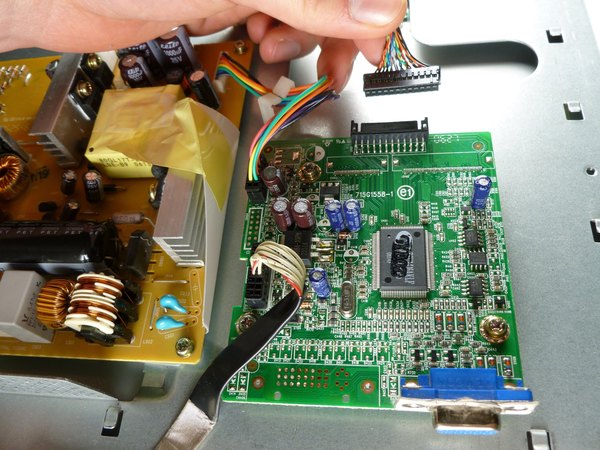

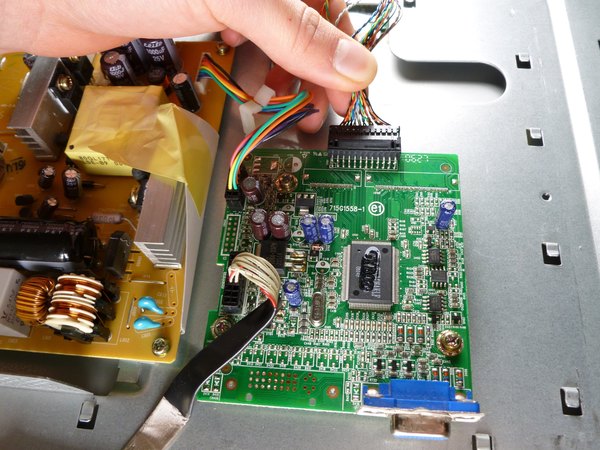

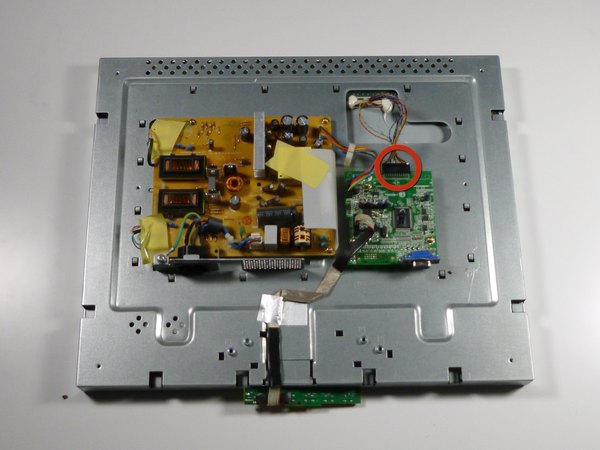

← کابل فلت تصویر که بالای برد مدار قرار داره رو با دقت به سمت بالای مانیتور بکش تا از سوکتش دربیاد.

مانیتور رو روی پهلو قرار بده، طوری که برد پاور و مدارهای داخلی سمت راستت قرار بگیرن.

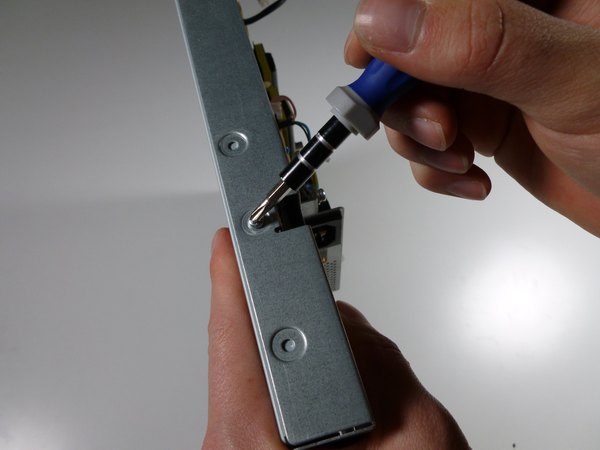

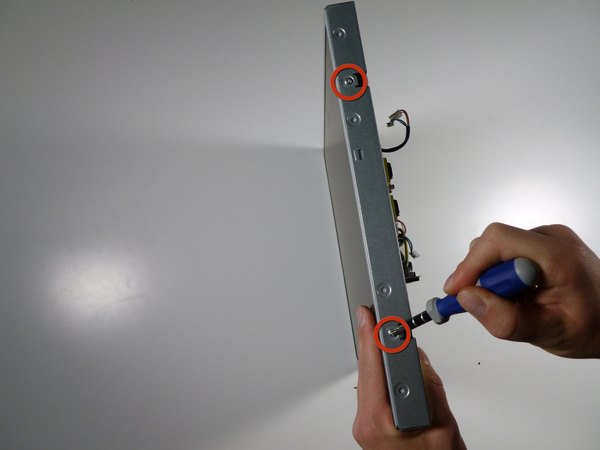

← دو تا پیچ 6.6 میلی‌متری چهارسو رو از هر دو طرف محفظه فلزی باز کن (در کل میشه چهار تا پیچ).

مانیتور رو دوباره بخوابون تا برد پاور و قطعات داخلی روبه‌روی خودت باشن.

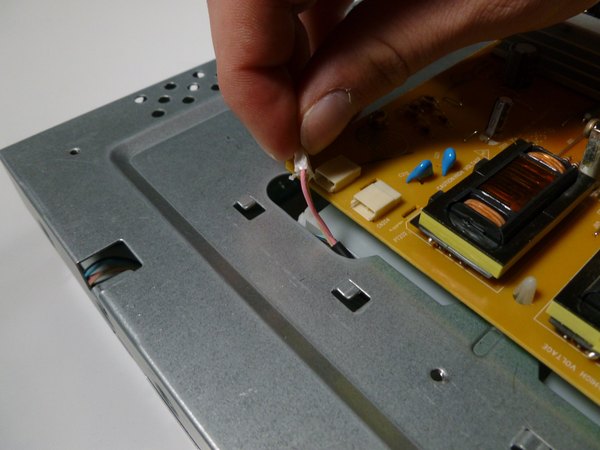

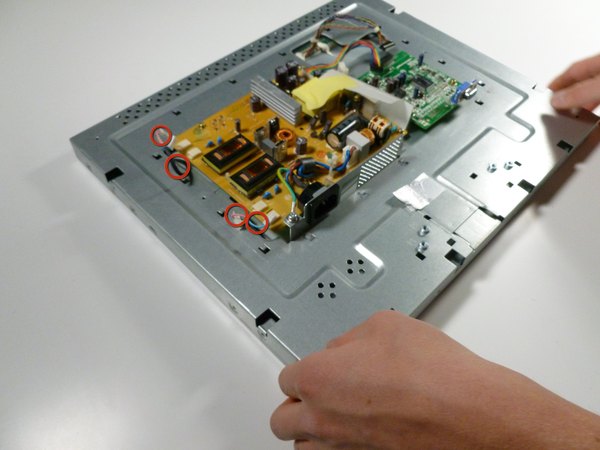

← هر چهار تا سیم کانکتوری که قبلا جدا کرده بودی رو از داخل سوراخ‌های محفظه فلزی رد کن تا آزاد بشن.

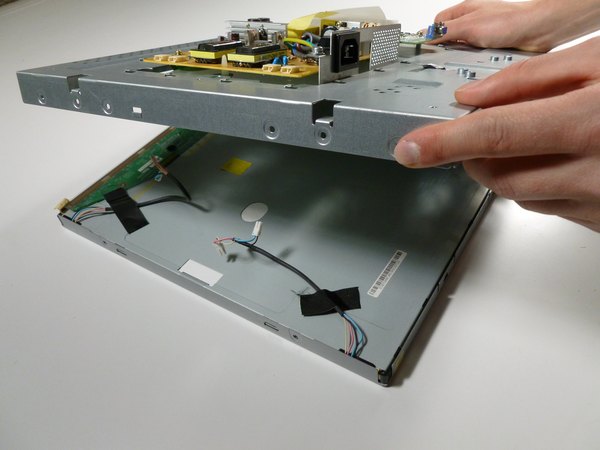

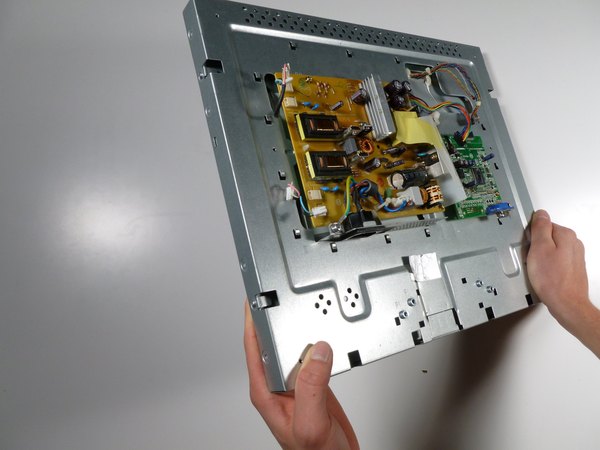

دو طرف بدنه فلزی رو بگیر و کل مجموعه برد رو به سمت بالا بکش و جدا کن.

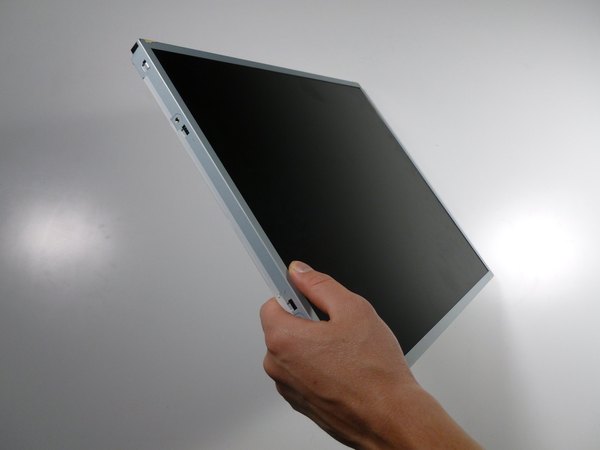

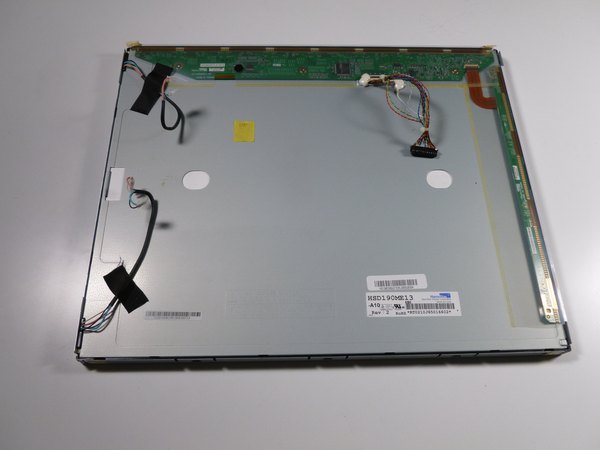

حالا پنل رو برگردون تا سمت جلوییش رو ببینی؛ همه‌چیز آماده‌ست تا پنل آسیب‌دیده رو برداری و صفحه نمایش جدید و سالمت رو جایگزین کنی!

برای بستن دوباره مانیتور، کافیه همین مراحل رو از آخر به اول انجام بدی و قطعات رو سر جاشون ببندی. امیدوارم این راهنمای آیسی‌مدار برات مفید بوده باشه و تونسته باشی تصویر شفاف و بی‌نقص مانیتورت رو برگردونی. لینک این صفحه رو برای اون دوستت که عاشق تعمیراته بفرست تا اونم یاد بگیره!
