آموزش کالبدشکافی و باز کردن مانیتور ایسوس VG248

قبل از اینکه دست به آچار بشی، مانیتور رو خیلی آروم به سمت پایین روی یه سطح کاملا صاف و تمیز بخوابون تا روی صفحه‌نمایش خط نیفته.

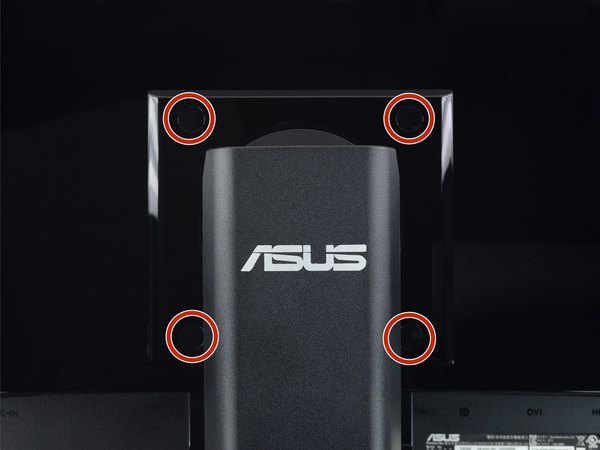

← پشت مانیتور چهار تا درپوش لاستیکی کوچیک وجود داره که پیچ‌های قاب زیرشون مخفی شدن.

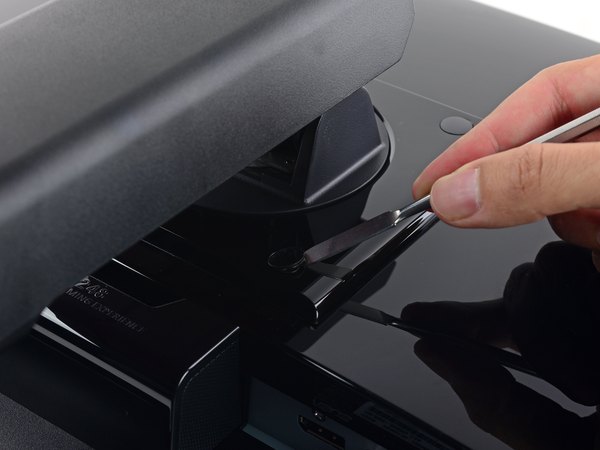

با استفاده از یه ابزار نوک‌تیز و محکم مثل اسپاجر فلزی، این درپوش‌های پلاستیکی رو خیلی آروم از زیر اهرم کن و دربیار تا به پیچ‌ها دسترسی پیدا کنی.

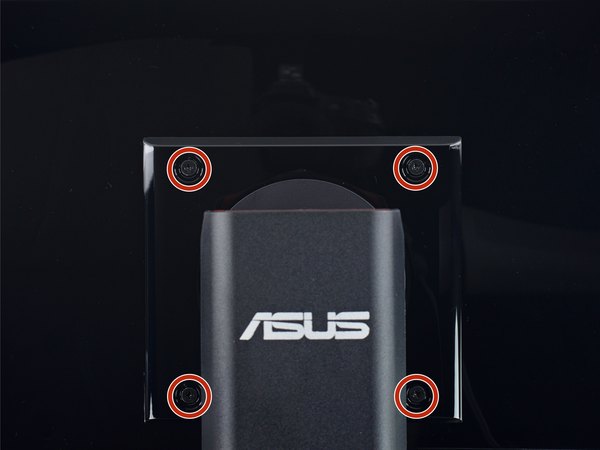

← حالا پیچ‌گوشتی چهارسو Phillips #1 رو بردار و چهار تا پیچ 13.4 میلی‌متری که پایه مانیتور رو سر جاش محکم نگه داشتن، باز کن.

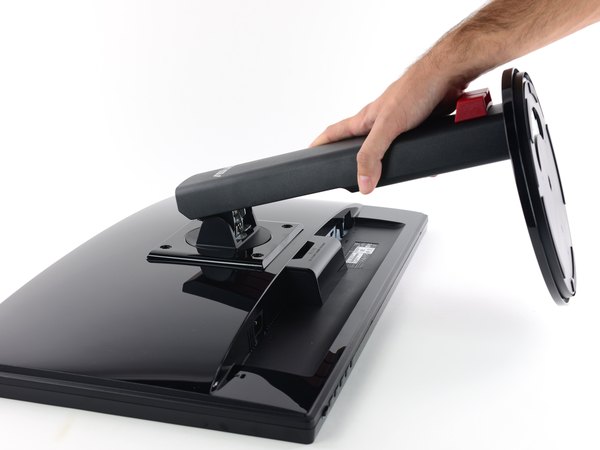

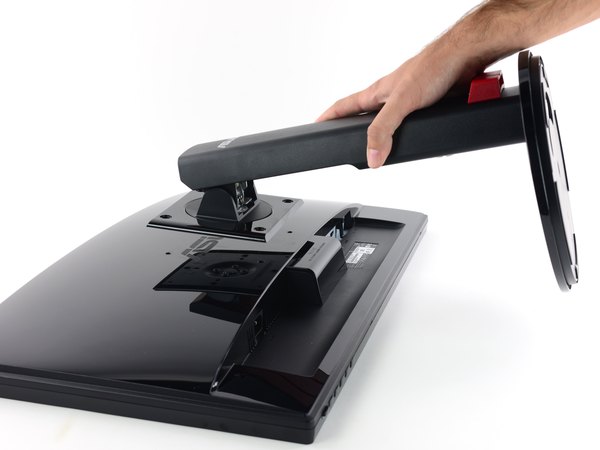

وقتی هر چهار تا پیچ باز شد، پایه مانیتور رو بگیر و خیلی راحت از بدنه اصلی نمایشگر جداش کن و بذارش کنار.

قاب جلویی یا همون بزل مانیتور با یه سری خارهای پلاستیکی به قاب پشتی وصل شده. برای باز کردنشون کافیه قاب رو مستقیم به سمت بالا بکشی.

به جای اینکه از ابزارهای بازکننده استفاده کنی که ممکنه به پنل LCD آسیب بزنن، بهترین کار اینه که از انگشتات کمک بگیری. استفاده از یه پارچه نازک هم از نوک انگشتات محافظت می‌کنه و هم باعث میشه روی صفحه LCD لک نیفته.

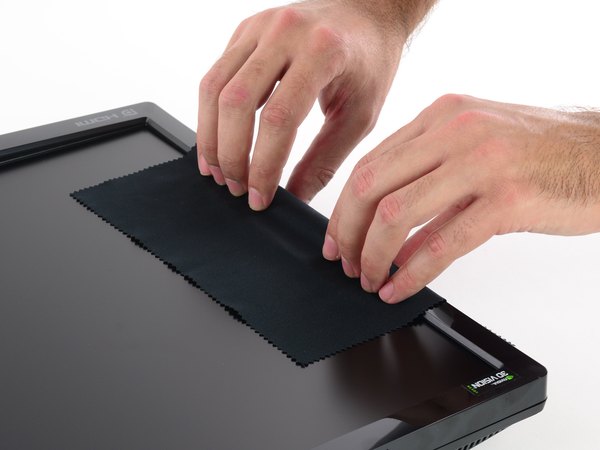

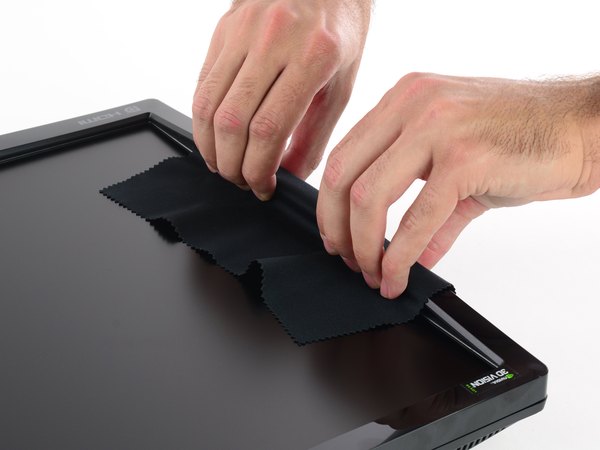

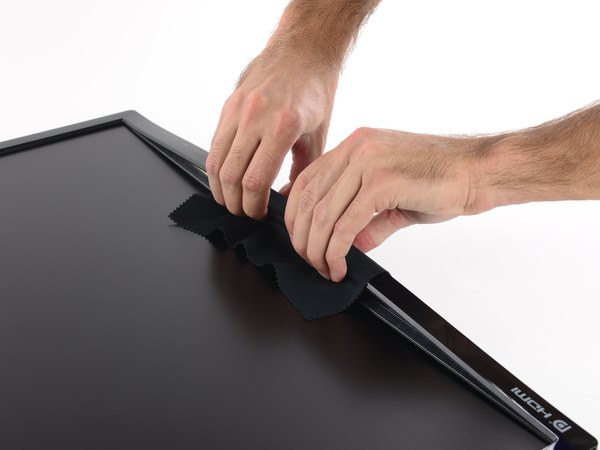

پارچه میکروفیبر رو روی یکی از لبه‌های طولانی صفحه‌نمایش قرار بده تا حائل بشه. حالا از روی پارچه، لبه قاب رو با انگشتات بگیر و مستقیم به سمت بالا بکش. با این کار چند تا از خارهای وسط قاب با صدای تق آزاد میشن.

خیلی مراقب باش که قاب رو فقط و فقط مستقیم به سمت بالا بکشی و اصلا به خود صفحه‌نمایش فشاری نیاری. فشار دادن پنل به سمت پایین می‌تونه باعث شکستگی یا خرابی تصویر بشه.

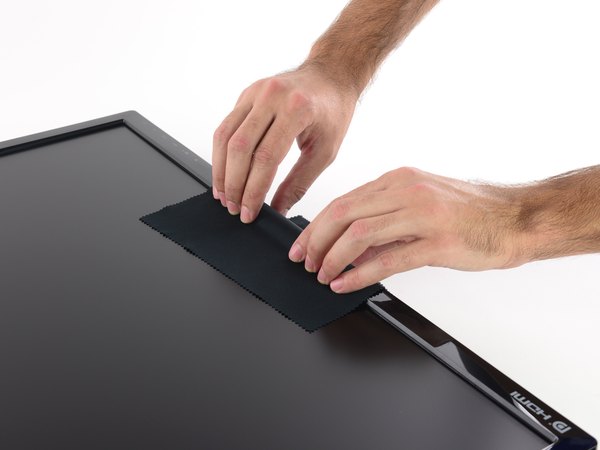

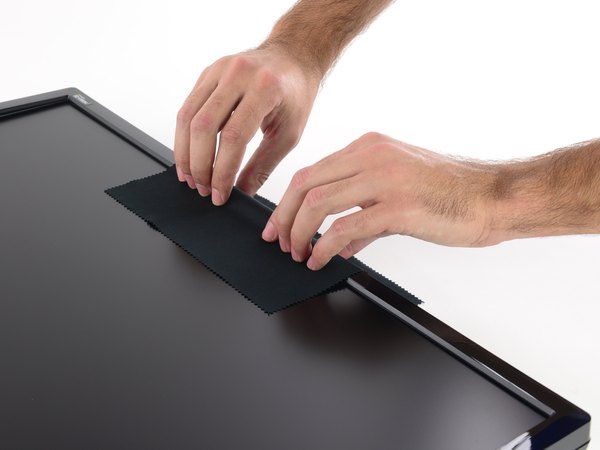

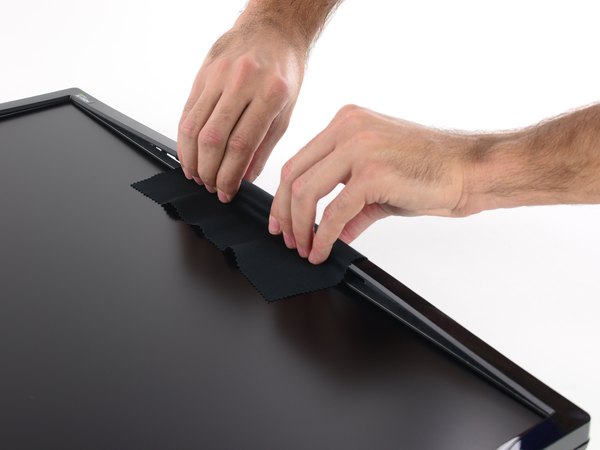

همین کار رو برای قسمت‌های دیگه قاب هم تکرار کن. برو سراغ لبه بعدی و وسط قاب رو به سمت بالا بکش تا خارهای اون قسمت هم آزاد بشن.

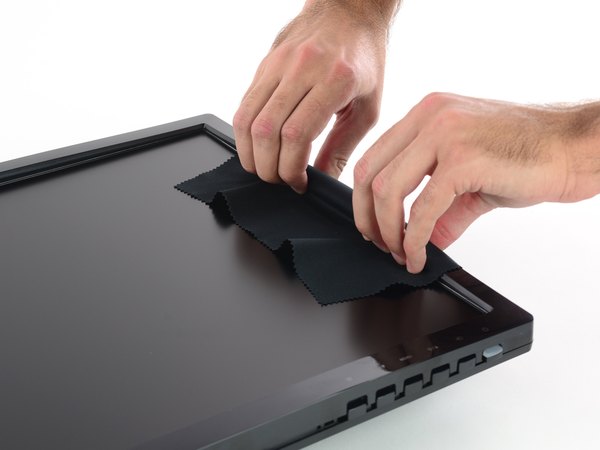

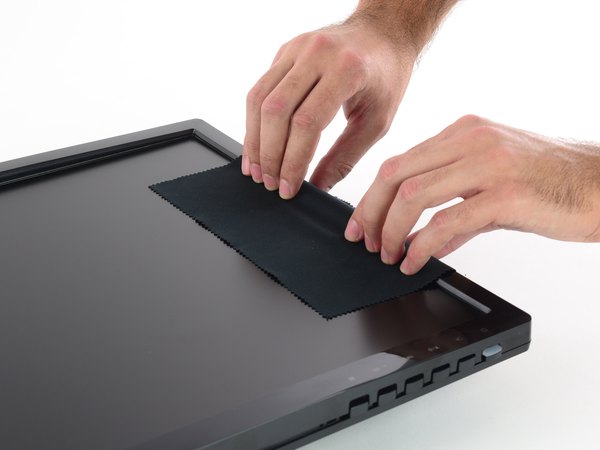

حالا برو سراغ اون یکی لبه طولانی مانیتور. دقیقا مثل مراحل قبل، وسط قاب جلویی رو بگیر و به سمت بالا بکش تا جدا بشه.

وسط آخرین لبه باقی‌مونده رو هم محکم بگیر و قاب رو از کاور پشتی دور کن تا تمام قسمت‌های میانی قاب جلویی کاملا آزاد بشن.

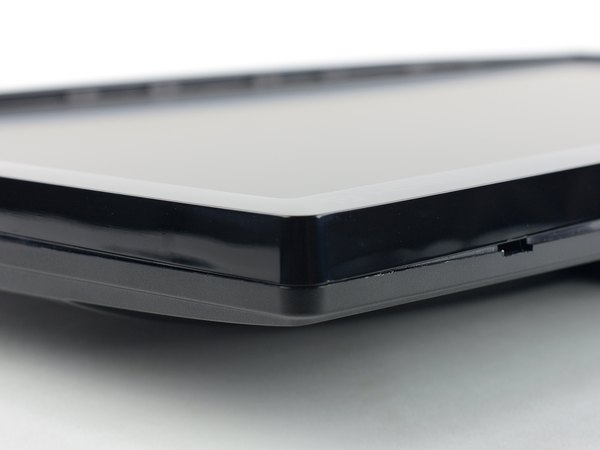

حالا که وسط هر چهار تا لبه مانیتور رو آزاد کردی، وقتشه که بریم سراغ گوشه‌ها که یکم قلق دارن.

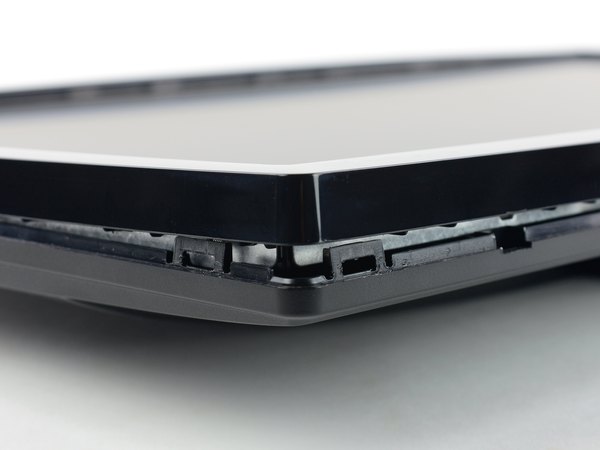

هر گوشه با دو تا خار بزرگ چفت شده که برعکس لبه‌ها، با کشیدن مستقیم به سمت بالا باز نمیشن و نیاز به یه روش دیگه دارن.

تو قدم بعدی، باید خار گوشه سمت چپ در لبه پایینی قاب جلویی رو به سمت داخل فشار بدی تا آزاد بشه.

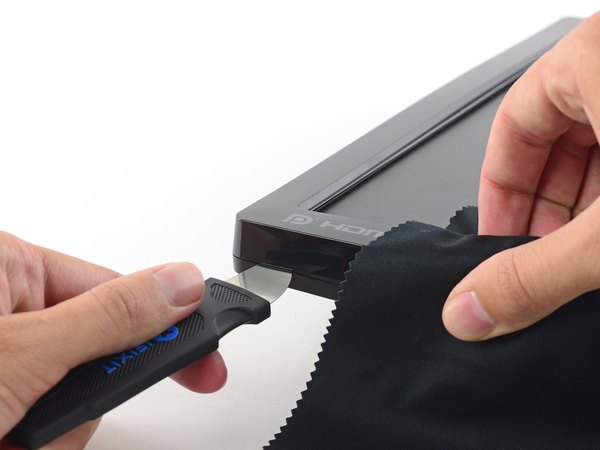

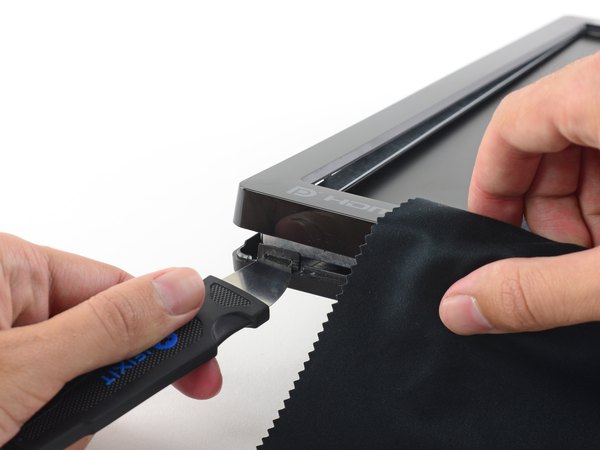

با استفاده از یه ابزار بازکننده نازک و محکم مثل ابزار Jimmy، خار پایینی تو گوشه سمت چپ (دقیقا زیر لوگوی HDMI) رو به سمت داخل فشار بده.

همزمان که داری خار رو به سمت داخل فشار میدی، لبه پایینی قاب رو به سمت بالا بکش. با این کار کل اون گوشه باید با یه صدای تق آزاد بشه.

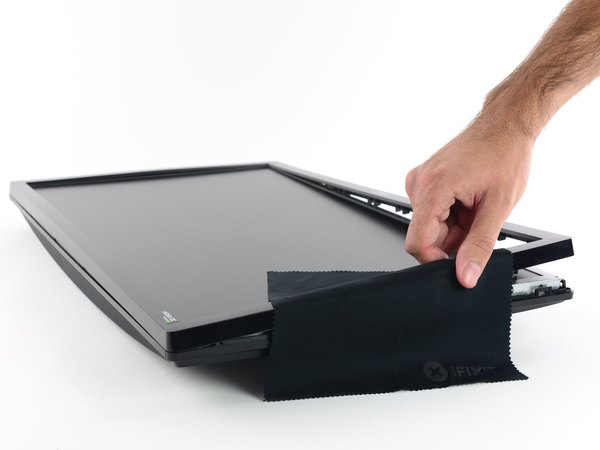

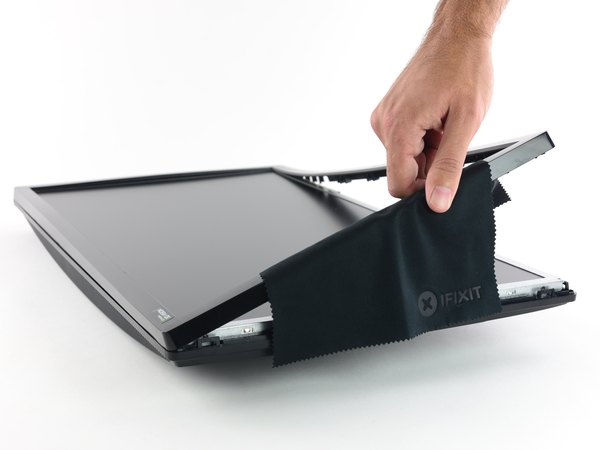

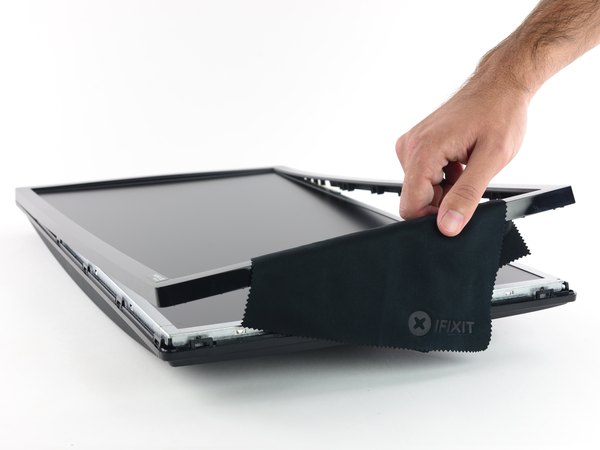

وقتی یکی از گوشه‌ها رو با موفقیت آزاد کردی، می‌تونی قاب رو خیلی آروم بچرخونی و تکون بدی تا بقیه گوشه‌ها هم یکی‌یکی از جاشون دربیان.

اگه دیدی یکی از گوشه‌ها خیلی سفته و مقاومت می‌کنه، به جای زور زدن، دقیقا همون کاری که تو مرحله قبل کردیم رو روی این گوشه سرسخت پیاده کن.

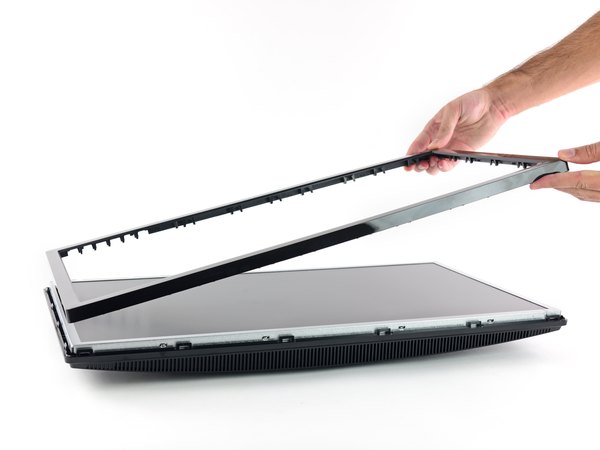

حالا که تمام خارها آزاد شدن، قاب جلویی (بزل) رو به طور کامل بردار و کنار بذار.

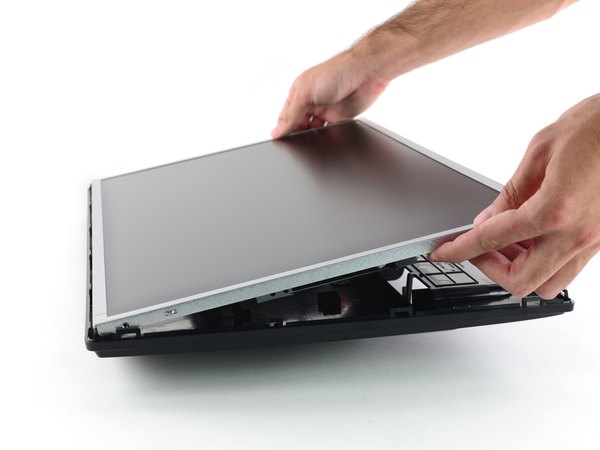

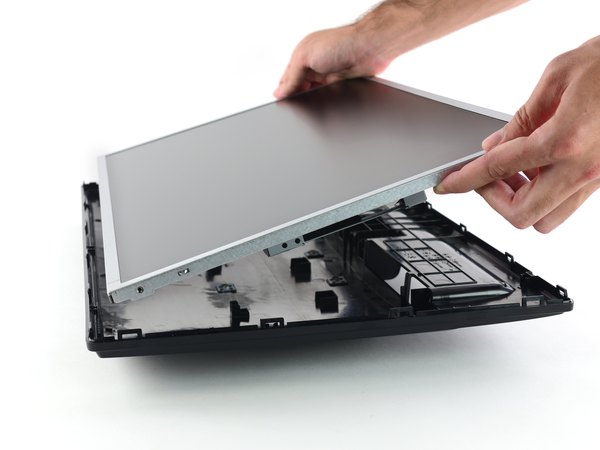

پنل LCD رو با دو دستت بگیر و خیلی آروم از داخل قاب پشتی بلندش کن.

حواست باشه که ردیف دکمه‌های تنظیمات مانیتور به یه کابل فلت خیلی نازک وصله و همراه با صفحه‌نمایش از قاب درمیاد. خیلی احتیاط کن که به این کابل ظریف کشیدگی یا آسیبی وارد نشه.

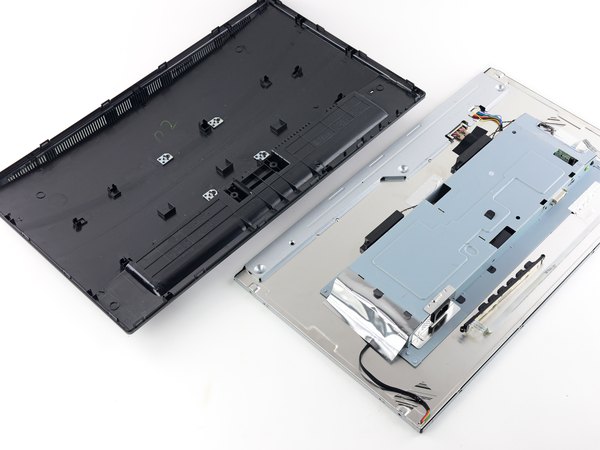

با برداشتن قاب و پنل، حالا به راحتی به برد دکمه‌ها، کابل‌های اتصال و محفظه فلزی روی قطعات مادربرد دسترسی داری و می‌تونی هر قطعه‌ای که نیاز داری رو تعمیر یا تعویض کنی.

برای بستن دوباره مانیتور، کافیه همین مراحل رو از آخر به اول انجام بدی. فقط موقع جا زدن قاب جلویی حواست باشه که خارها رو دقیق سر جاشون تنظیم کنی و بعد فشار بدی تا نشکنن. امیدواریم این راهنمای کالبدشکافی از آیسی‌مدار برات کاربردی بوده باشه و تونسته باشی بدون دردسر مانیتورت رو باز کنی.

اگه تو مراحل باز کردن به مشکلی خوردی یا سوالی داشتی، حتما تو بخش کامنت‌ها برامون بنویس تا تیم ما در سریع‌ترین زمان ممکن راهنماییت کنه!
