آموزش تعویض پنل صفحه‌نمایش مانیتور دل مدل E193FPc

مانیتور رو خیلی آروم به صورت دمر (صفحه به سمت پایین) روی یه سطح نرم مثل حوله یا پد نسوز بخوابون تا به پیچ‌های پشتش دسترسی داشته باشی و روی صفحه هم خط نیفته.

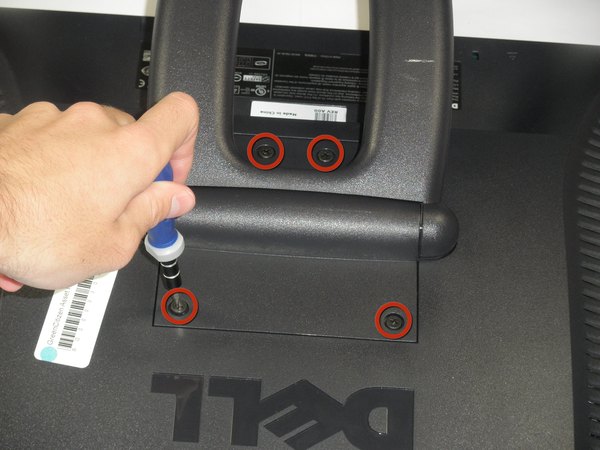

← حالا با استفاده از یه پیچ‌گوشتی چهارسو نمره 2، اون چهار تا پیچ 11.9 میلی‌متری که پایه رو به پشت بدنه محکم کردن، باز کن.

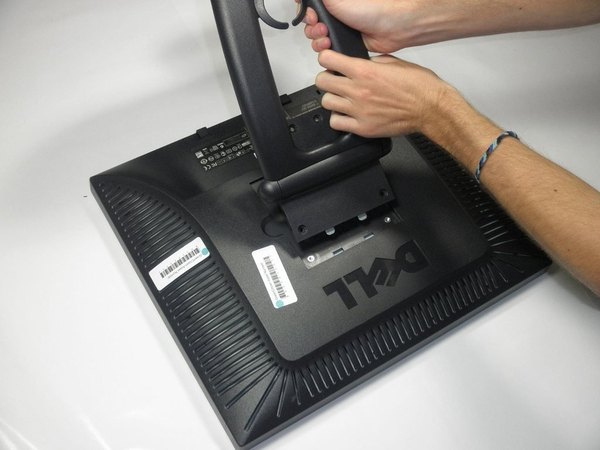

پایه مانیتور رو با دست بگیر، یه کم به سمت بالا بکش و با یه زاویه ملایم از بدنه جداش کن تا کامل دربیاد.

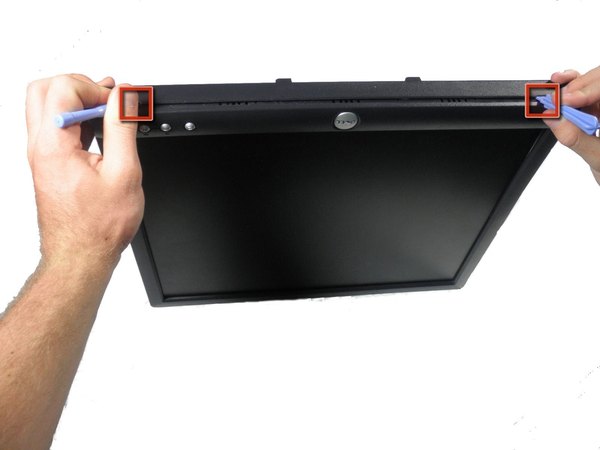

← لبه پایینی مانیتور رو نگاه کن. اونجا دو تا شیار یا سوراخ کوچیک می‌بینی که دقیقا برای باز کردن قاب طراحی شدن.

یه اسپاجر یا ابزار بازکننده پلاستیکی رو بکن تو این شیارها و خیلی آروم قاب رو اهرم کن تا خارهای پلاستیکی درزها از هم باز بشن.

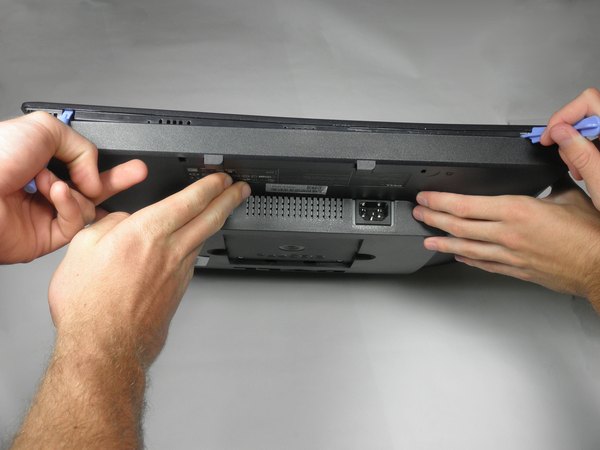

اگه یه نفر دیگه پیشت هست، ازش بخواه کمکت کنه تا هر دو شیار رو همزمان اهرم کنید؛ اینجوری قاب خیلی راحت‌تر و بدون دردسر باز می‌شه.

همین کار رو دور تا دور لبه‌های مانیتور ادامه بده تا تمام خارهای قاب جلویی آزاد بشن.

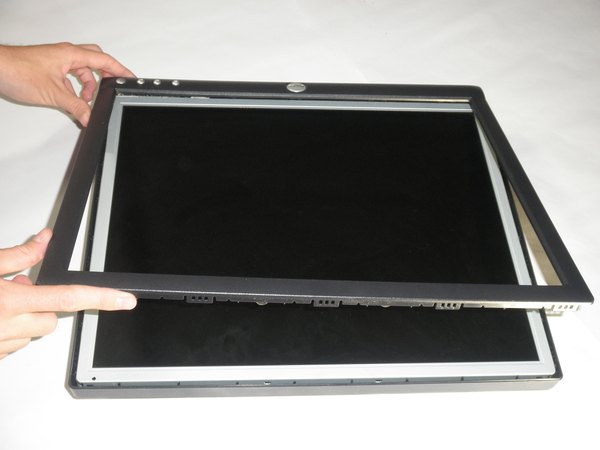

وقتی دور تا دور مانیتور رو باز کردی، قاب پلاستیکی رویی یه کم شل می‌شه و از بدنه اصلی فاصله می‌گیره.

اصلا سعی نکن قاب جلویی رو یهو بکشی و کامل جداش کنی! این قاب هنوز با سیم به دکمه‌های تنظیمات وصله و کشیدنش باعث پاره شدن سیم‌ها می‌شه.

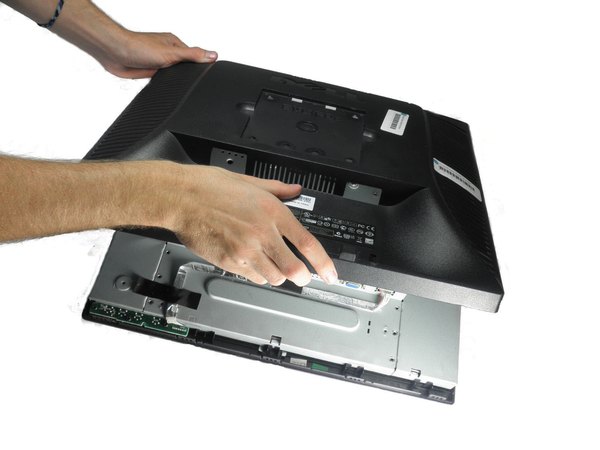

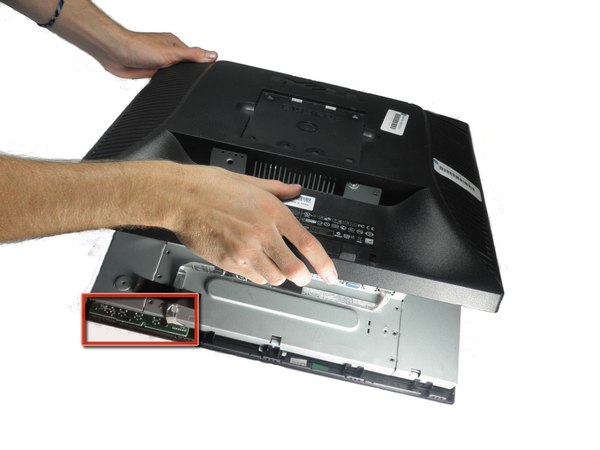

در حالی که قاب‌ها رو با دستت نگه داشتی که از هم نپاشن، مانیتور رو با احتیاط برگردون تا دوباره صفحه‌نمایش به سمت پایین قرار بگیره. حالا می‌تونی قاب پشتی رو خیلی آروم به سمت بالا بکشی و کامل از روی دستگاه برش داری.

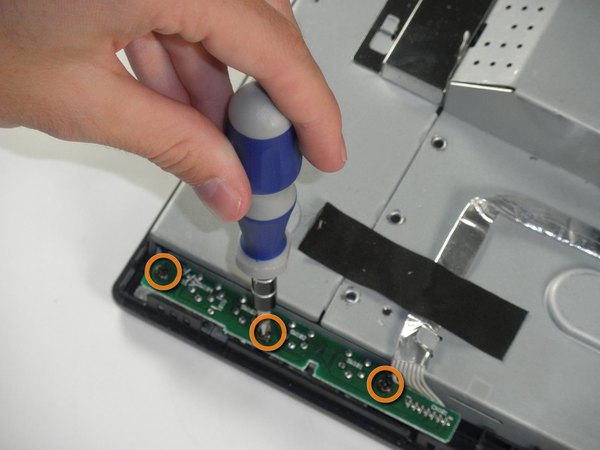

← روی بدنه یه برد سبزرنگ کوچیک می‌بینی که مربوط به همون دکمه‌های پنل جلویی مانیتوره. اون رو پیدا کن.

← سه تا پیچ 9.71 میلی‌متری چهارسو نمره 2، این برد رو به قاب متصل کردن. این پیچ‌ها رو باز کن تا برد آزاد بشه.

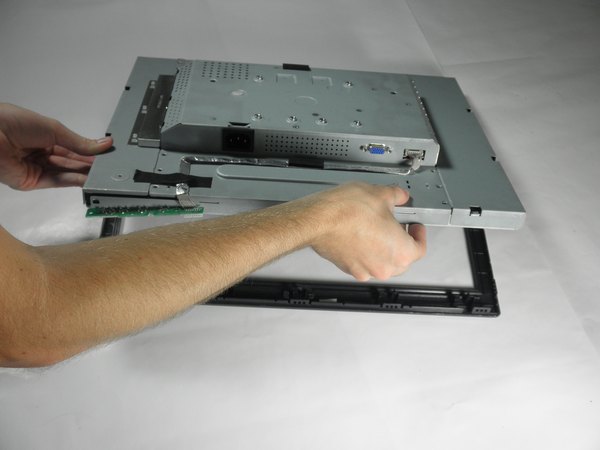

حالا کل بخش داخلی مانیتور (شامل صفحه و شاسی فلزی) رو بلند کن و کامل از قاب جلویی جداش کن.

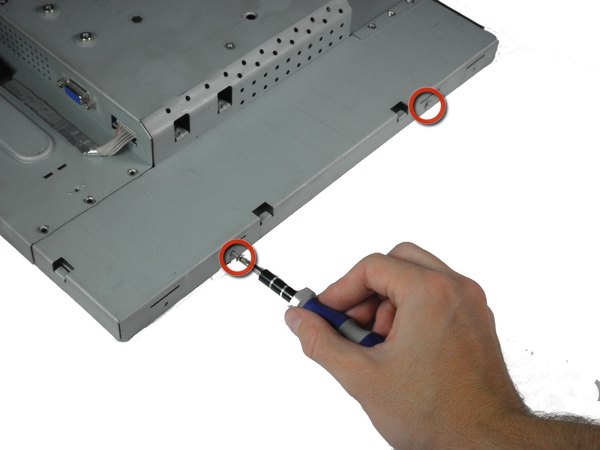

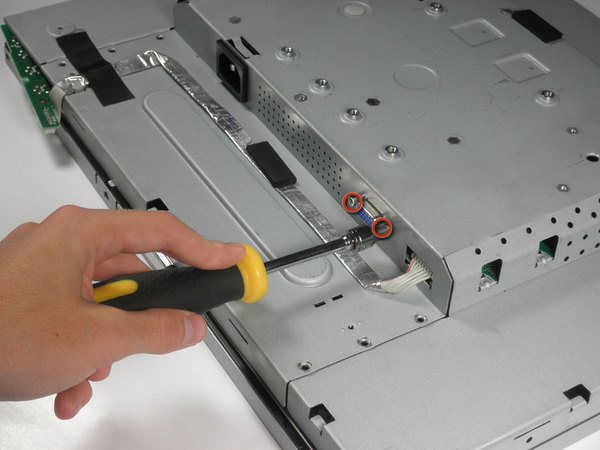

← در حالی که مانیتور همچنان دمر خوابیده، دو تا پیچ 5.81 میلی‌متری چهارسو که سمت راست شاسی فلزی هستن رو باز کن.

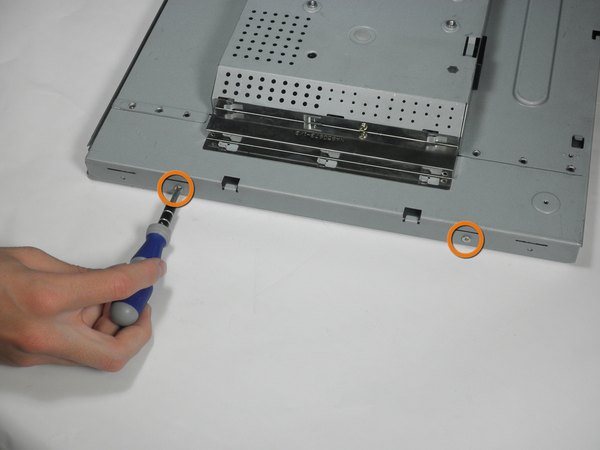

← بعدش برو سراغ سمت چپ شاسی فلزی و اون دو تا پیچ 5.81 میلی‌متری دیگه رو هم به همون روش باز کن.

حواست باشه که اصلا سعی نکنی شاسی فلزی رو به زور جدا کنی. هنوز کلی سیم و کابل این بخش‌ها رو به هم وصل کردن و ممکنه آسیب ببینن.

← برای آزاد کردن پورت تصویر (VGA)، یه پیچ‌گوشتی بکس یا آچار بکس 5 میلی‌متری بردار و مهره‌های دو طرف این پورت روی شاسی فلزی رو باز کن.

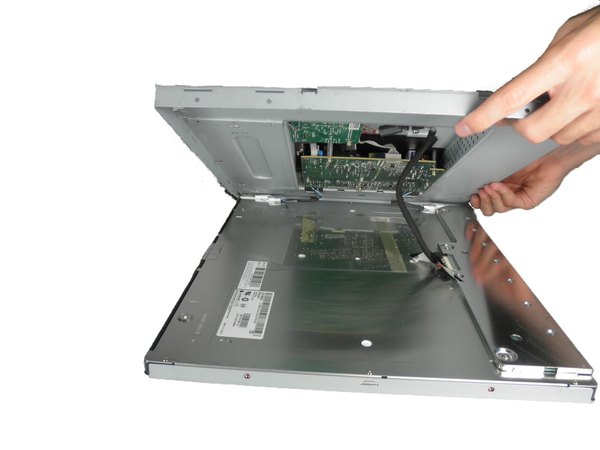

همون‌طور که مانیتور دمر قرار داره، شاسی فلزی پشتی رو خیلی ملایم بلند کن تا بتونی برد اصلی (مادربرد) و برد اینورتر رو زیرش ببینی.

بازم یادت باشه که این قاب فلزی هنوز با یه سری کابل وصله، پس سعی نکن کامل پرتش کنی اون‌ور! فقط در حدی بلندش کن که به بردها دید داشته باشی.

برد اینورتر همون برد کوچیک‌تریه که تو یکی از گوشه‌های شاسی قرار گرفته.

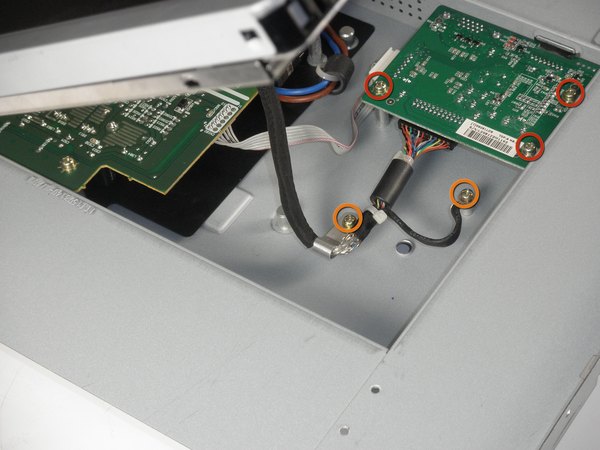

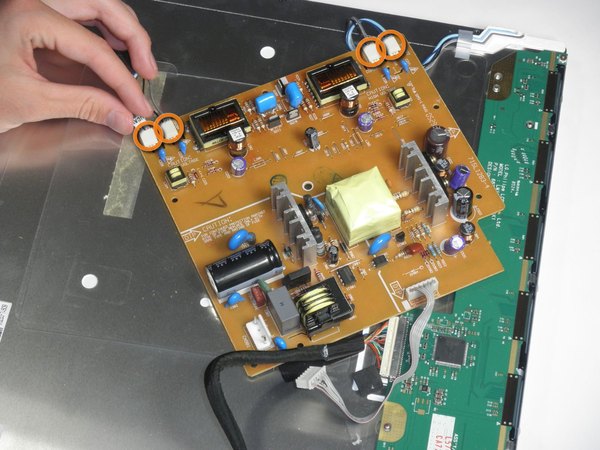

← سه تا پیچ 7.69 میلی‌متری چهارسو نمره 2 روی این برد هست، اونا رو باز کن.

← دو تا پیچ 7.69 میلی‌متری دیگه هم هست که مربوط به اتصال زمین (ارت) کابلیه که سوکت مشکی داره. اینا رو هم باز کن.

حالا برد اینورتر رو خیلی آروم از روی قاب فلزی فاصله بده. دقت کن که این برد هنوز با چند تا کابل به قطعات دیگه وصله، پس زیاد نکشش.

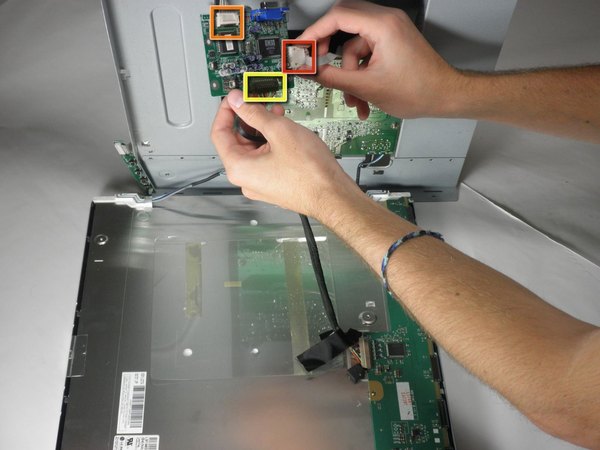

← یه کابل هست که مادربرد رو به اینورتر وصل می‌کنه. دو طرف سوکتش رو با انگشتات فشار بده و بکشش بیرون تا جدا بشه.

← یه کابل دیگه هم هست که از برد دکمه‌ها اومده سمت اینورتر. این سوکت سفیدرنگ رو هم با احتیاط جدا کن.

← کابل سوم، برد اینورتر رو به مدار صفحه‌نمایش وصل می‌کنه. سوکت مشکی این کابل رو هم دربیار.

حالا که تمام کابل‌ها قطع شدن، می‌تونی برد اینورتر رو کامل برداری و بذاری کنار.

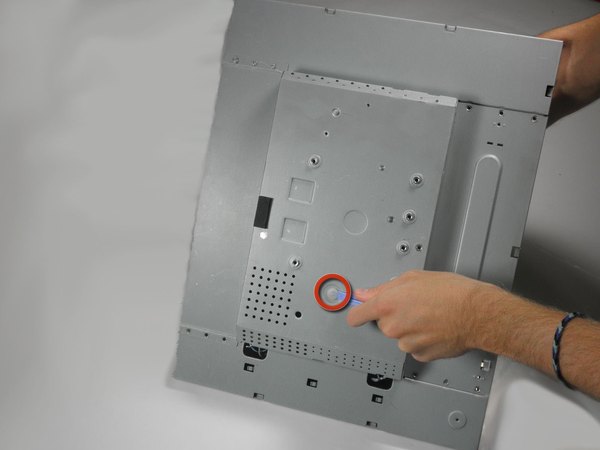

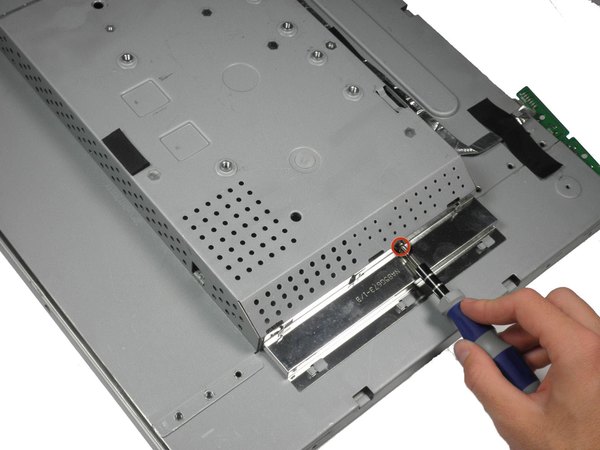

← در همون حالت دمر، یه پیچ 5.84 میلی‌متری چهارسو نمره 2 روی ورق فلزی محافظ می‌بینی، اون رو باز کن.

الان می‌تونی دستگاه رو کامل باز کنی. اما حسابی حواست جمع باشه، چون هنوز سیم‌هایی هستن که به مادربرد وصل موندن.

شاسی پشتی رو کامل بلند کن و به پشت بخوابون تا مادربرد دستگاه کاملا جلوت قرار بگیره.

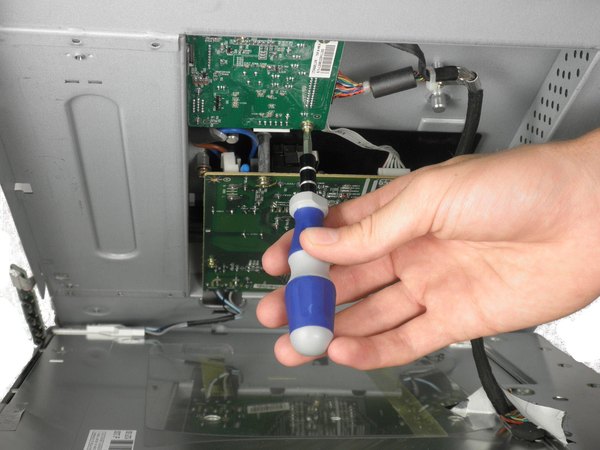

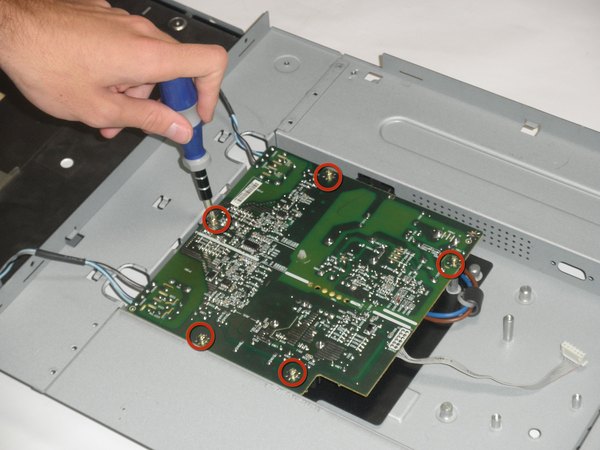

← روی مادربرد پنج تا پیچ 7.7 میلی‌متری چهارسو نمره 2 هست که باید همه‌شون رو باز کنی.

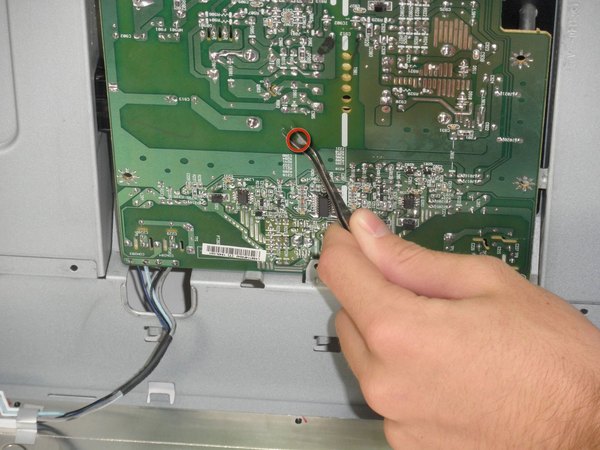

← وسط مادربرد یه خار پلاستیکی هست. با یه پنس این خار رو فشار بده و همزمان با ابزار پلاستیکی، زیر همون قسمت رو یه کم اهرم کن تا خار آزاد بشه.

موقع کار با پنس خیلی مراقب باش! حواست باشه نوک فلزی پنس به پایه‌های قطعات روی برد نخوره، چون ممکنه خازن‌ها هنوز شارژ داشته باشن و باعث اتصالی بشن.

این کار رو وقتی انجام بدی که مادربرد زیر شاسی فلزی قرار گرفته باشه، خیلی راحت‌تر پیش می‌ره.

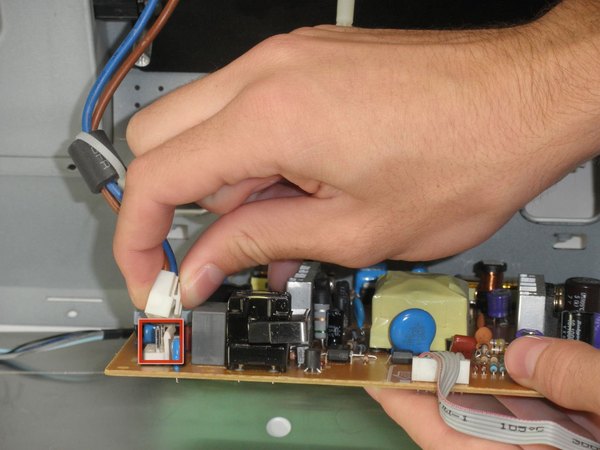

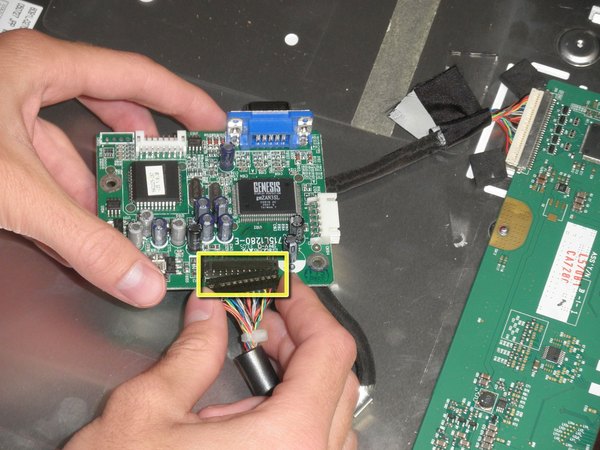

← سوکتی که مربوط به ورودی برق (پریز) هست رو پیدا کن و از روی مادربرد جداش کن.

← چهار تا سوکت دیگه هم هستن که برد رو به شاسی فلزی وصل کردن. اینا رو هم یکی‌یکی از روی برد دربیار.

الان دیگه مادربرد هیچ اتصالی نداره و می‌تونی اون رو کامل از روی شاسی جدا کنی و کنار بذاری.

← در دو طرف قسمت جلویی شاسی فلزی، کلا شش تا پیچ 5.44 میلی‌متری چهارسو نمره 00 هست (هر طرف سه تا). همه این پیچ‌ها رو باز کن.

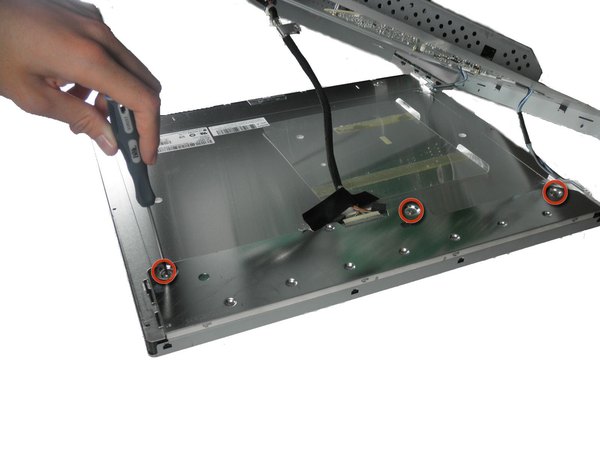

← روی اون نوار فلزی که لبه جلویی شاسی قرار داره، سه تا پیچ 3.94 میلی‌متری چهارسو نمره 00 می‌بینی. اونا رو هم باز کن.

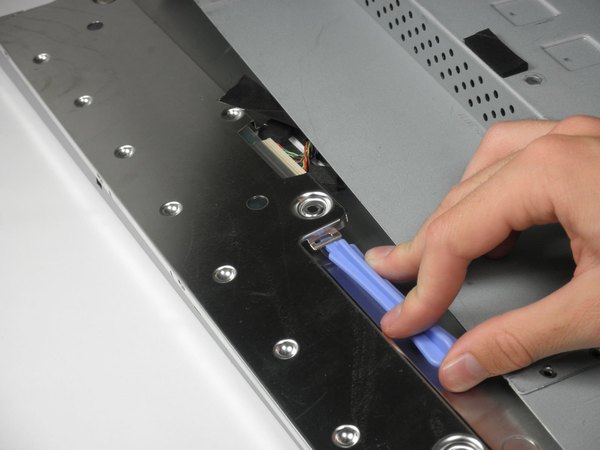

حالا با احتیاط این نوار فلزی رو اهرم کن و از روی بدنه برش دار.

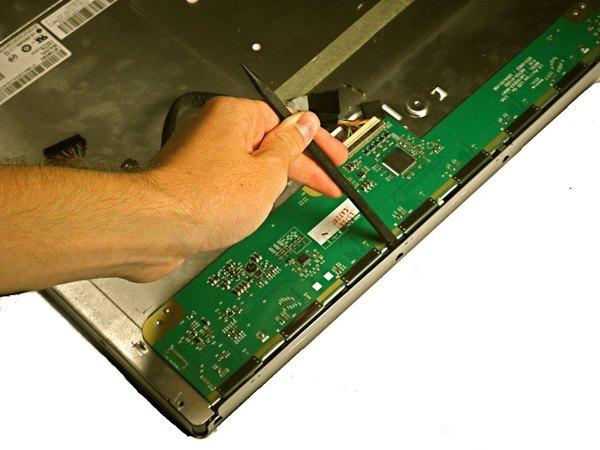

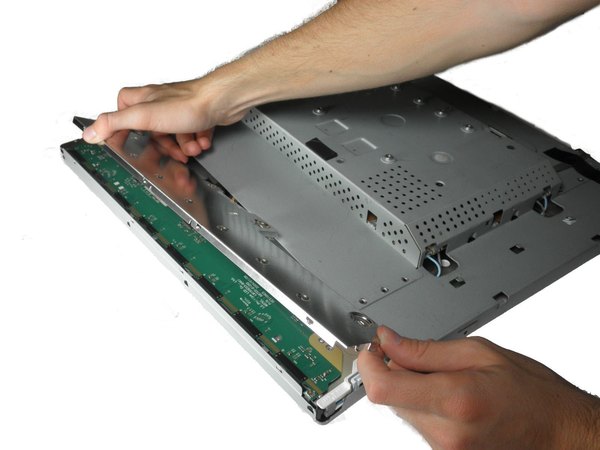

یه اسپاجر بردار و لبه‌های پنل صفحه‌نمایش رو اهرم کن تا از اون قاب فلزی اصلی جدا بشه.

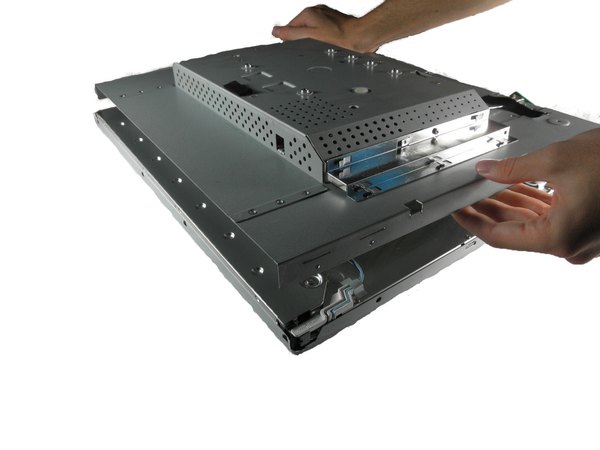

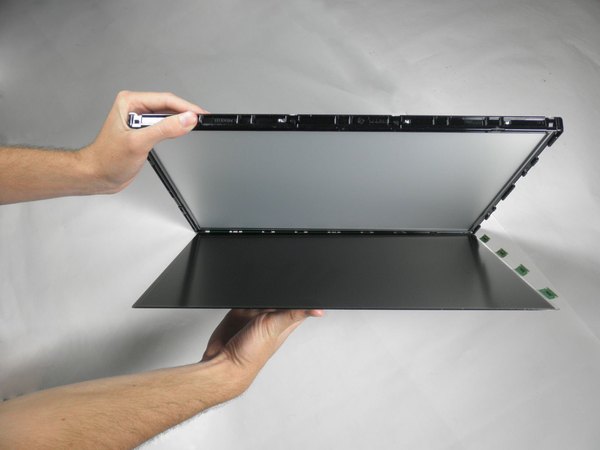

پنل صفحه‌نمایش رو خیلی نرم و با دقت از قاب فلزی دور کن تا آزاد بشه.

حواست باشه که مدار خود پنل هنوز به شاسی فلزی وصله. یه دفعه صفحه رو نکشی که فلت‌ها و بردش پاره نشن!

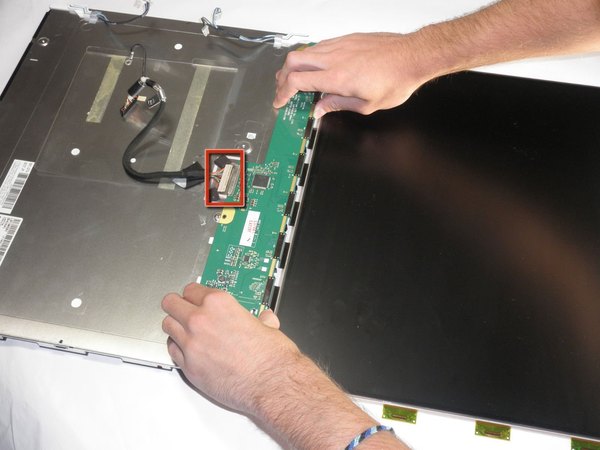

← دو طرف سوکتی که برد پنل رو به بدنه متصل کرده فشار بده و اون رو بکش بیرون تا کاملا قطع بشه.

برای برداشتن این برد حتما از دو تا دستت استفاده کن. صفحه‌نمایش مستقیم به این برد وصله، پس هیچ‌وقت خود پنل رو نکش تا به فلت‌های ظریفش فشار نیاد.

خسته نباشی! پنل قدیمی و خراب رو با موفقیت باز کردی. حالا کافیه صفحه‌نمایش جدید رو بیاری و تمام این مراحل رو از آخر به اول انجام بدی تا مانیتورت مثل روز اولش بشه.

یادت نره موقع جا زدن فلت‌ها و سوکت‌ها، اصلا فشار بیش از حد نیاری. اگه تو هر کدوم از مراحل به مشکل خوردی یا درباره بستن قطعات سوالی داشتی، تیم آیسی‌مدار همیشه اینجاست تا راهنماییت کنه. موفق باشی!
