تعویض فن اصلی ویدئو پروژکتور اینفوکوس LP435Z

پروژکتور رو به پشت بخوابون؛ جوری که دکمه‌های کنترل رو به پایین باشن و لنز دستگاه هم سمت مخالف تو قرار بگیره.

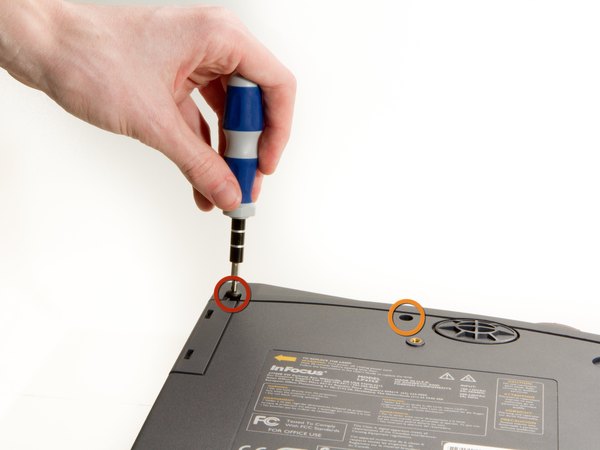

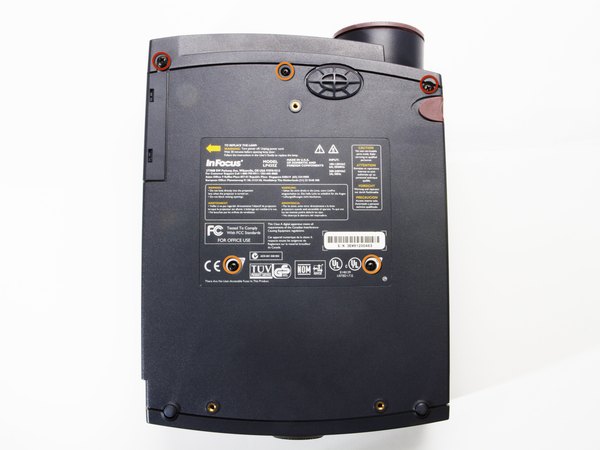

← با کمک پیچ‌گوشتی چهارسو نمره 2، دو تا پیچ بلند 84 میلی‌متری که تو گوشه‌های بالا سمت چپ و راست دستگاه هستن رو باز کن.

← حالا نوبت باز کردن سه تا پیچ 8.5 میلی‌متری باقی‌مونده‌ست. برای این کار از پیچ‌گوشتی چهارسو نمره 1 استفاده کن.

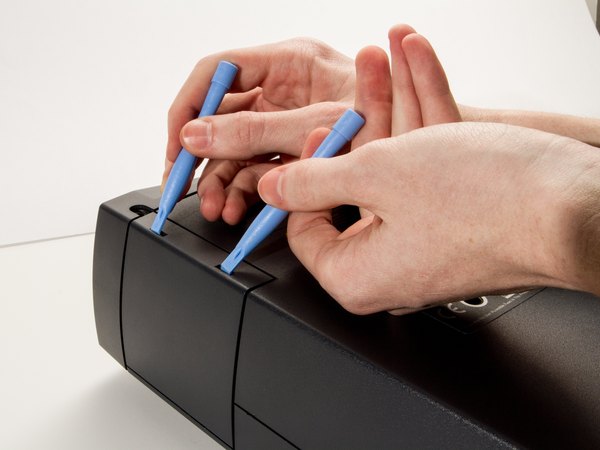

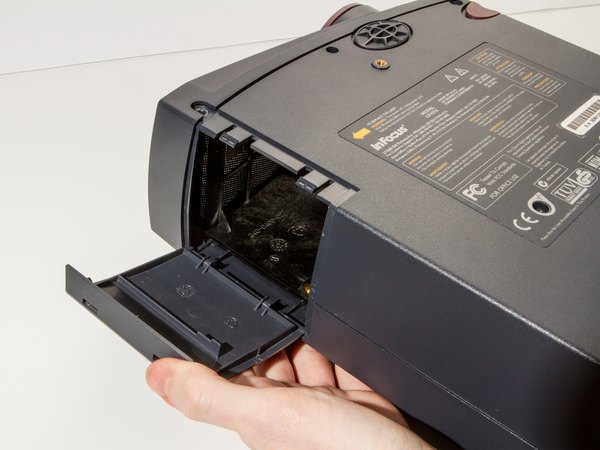

ابزار بازکننده پلاستیکی رو بردار و با احتیاط خارهایی که درپوش لامپ رو نگه داشتن به سمت پایین فشار بده. بعد از آزاد شدن خارها، می‌تونی قاب لامپ رو برداری.

تو این مدل دستگاهی که ما برای آموزش باز می‌کنیم، مجموعه لامپ وجود نداره. پس اگه پروژکتور تو لامپ داره و ظاهرش کمی متفاوته، اصلا نگران نشو.

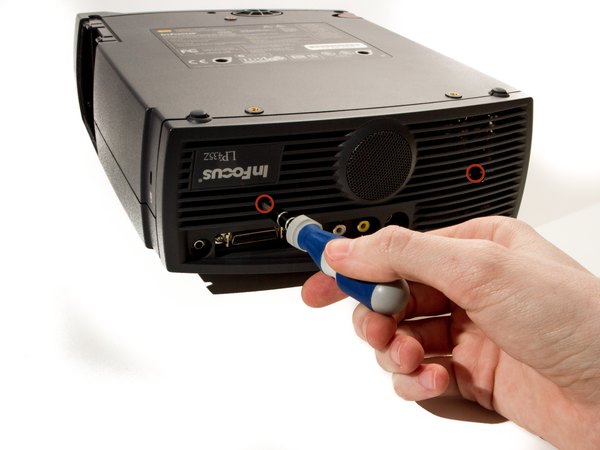

← دو تا پیچ 8.5 میلی‌متری تو پنل پشتی هست که قاب عقب رو به بدنه اصلی پروژکتور متصل کرده. با همون پیچ‌گوشتی چهارسو نمره 1 این دو تا پیچ رو باز کن.

قاب پشتی رو خیلی صاف و مستقیم به سمت بیرون بکش تا جدا بشه و اون رو یه گوشه امن بذار تا گم نشه.

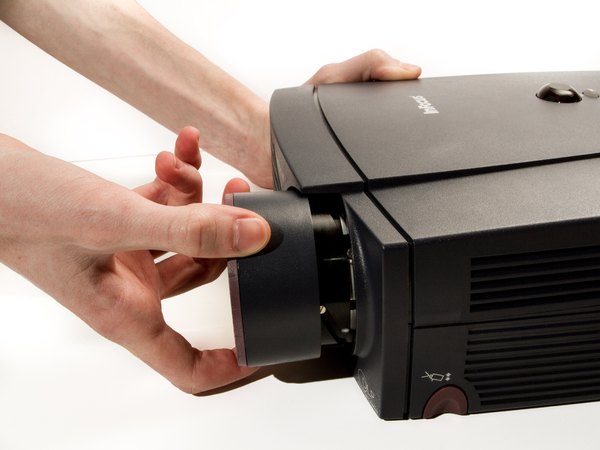

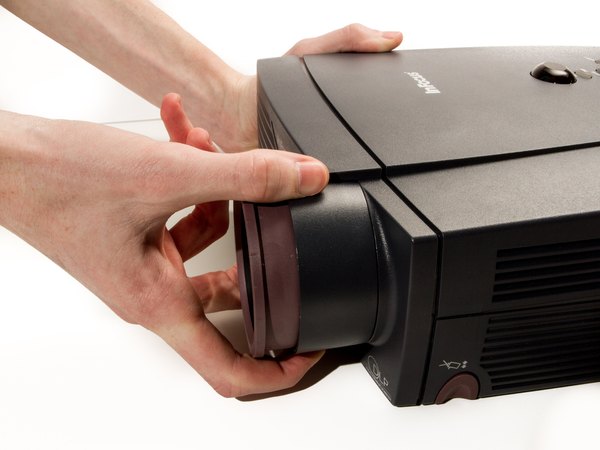

پروژکتور رو برگردون و بچرخون تا این بار لنز دستگاه دقیقا رو به روی خودت قرار بگیره. حلقه خاکستری تنظیم زوم رو در جهت عقربه‌های ساعت بچرخون تا لنز تا آخر بیاد بیرون. حالا همین حلقه زوم رو تا جایی که جا داره به سمت انتهای لنز بکش.

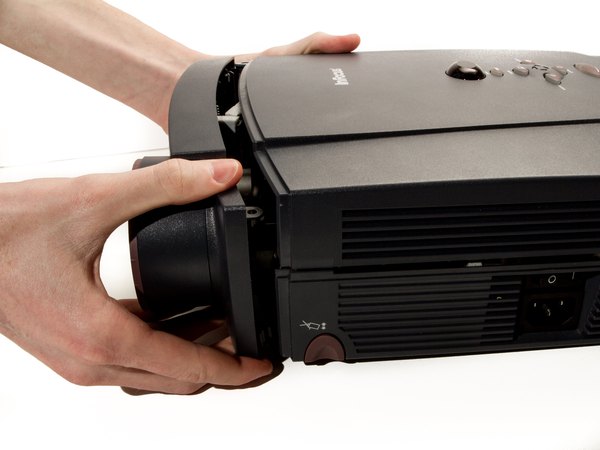

قاب جلویی رو به سمت حلقه زوم که الان شل شده هل بده. این کار رو تا جایی ادامه بده که قاب بالایی پروژکتور از زیر لبه قاب جلویی آزاد بشه.

حواست باشه که قاب جلویی قرار نیست کاملا جدا بشه، چون حلقه تنظیم زوم سر راهشه. فقط کافیه کمی به سمت جلو سر بخوره تا بقیه قطعات آزاد بشن.

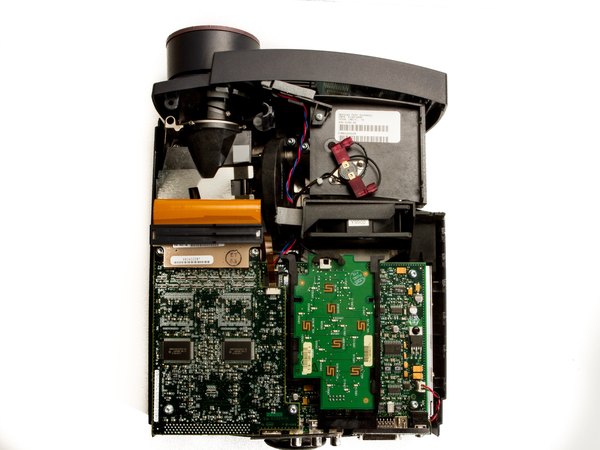

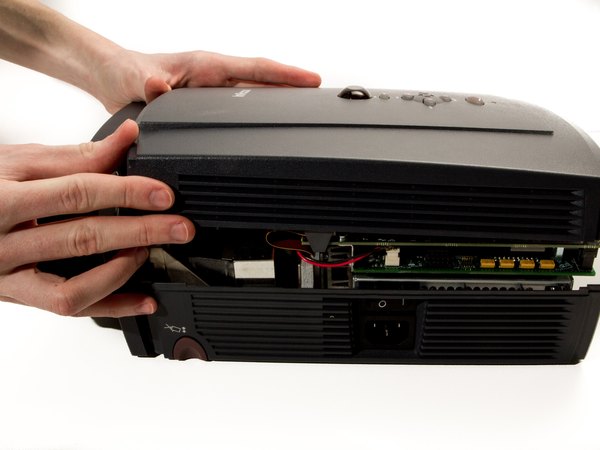

حالا خیلی راحت قاب بالایی دستگاه رو به سمت بالا بکش تا جدا بشه و اون رو هم کنار بقیه قطعات بازشده بذار.

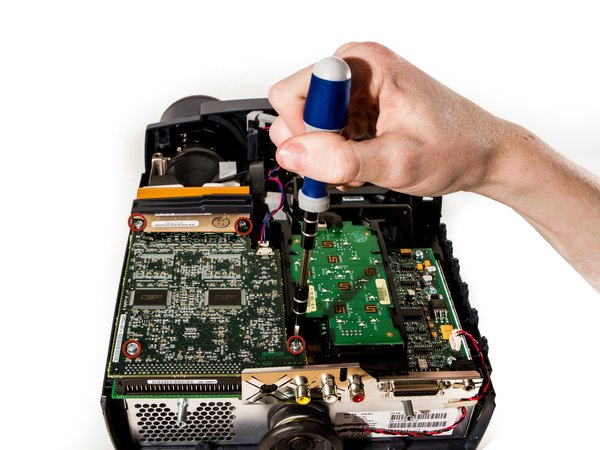

← وقتشه بری سراغ برد DLP دستگاه. چهار تا پیچ 8.5 میلی‌متری که با پیچ‌گوشتی ستاره‌ای T10 باز میشن رو پیدا کن و همه‌شون رو باز کن تا برد آزاد بشه.

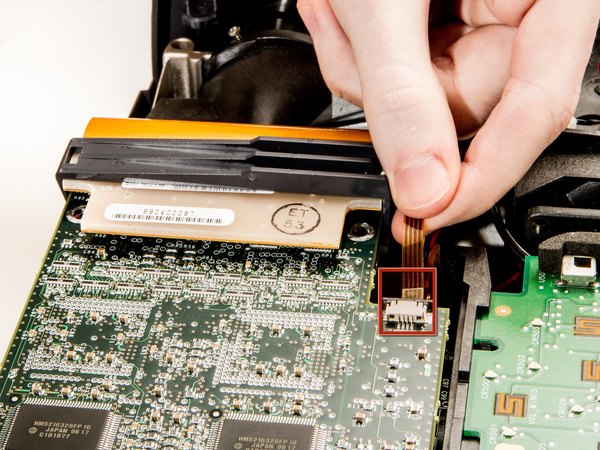

← یه فلت خیلی ظریف این برد رو به مادربرد وصل کرده. خیلی آروم و با احتیاط این فلت رو از جاش جدا کن تا ارتباط قطع بشه.

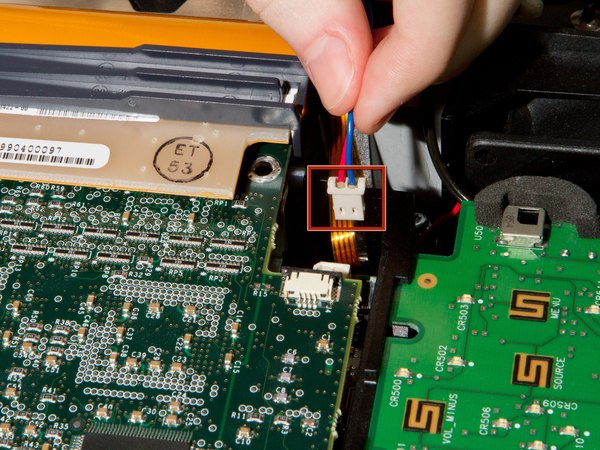

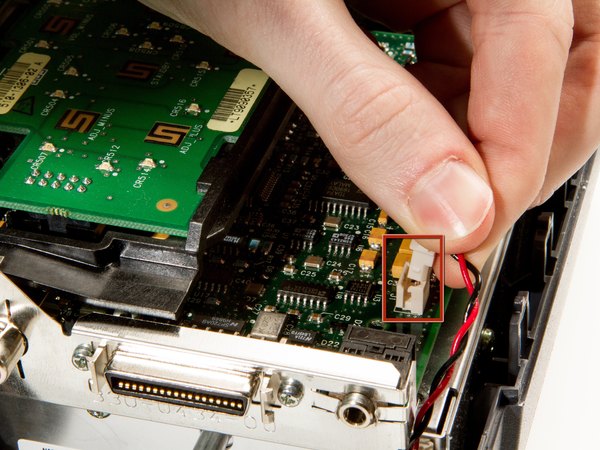

← حالا باید کابل مربوط به فن دوم پروژکتور رو پیدا کنی و سوکتش رو از روی برد جدا کنی.

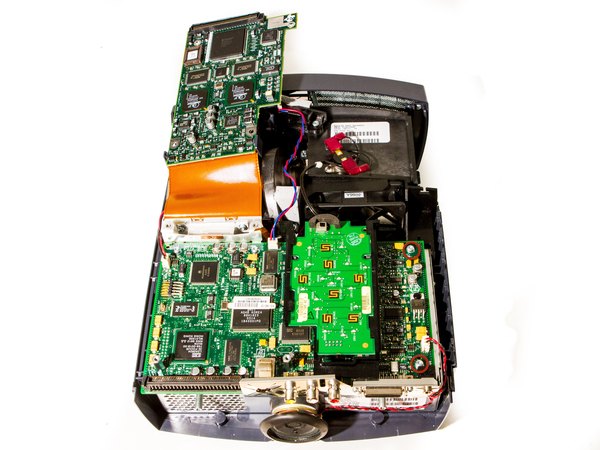

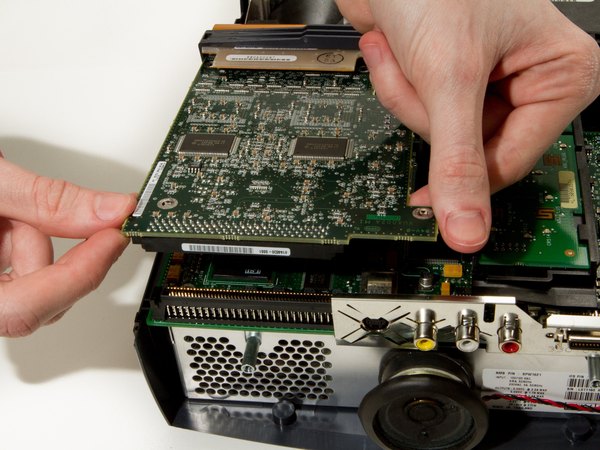

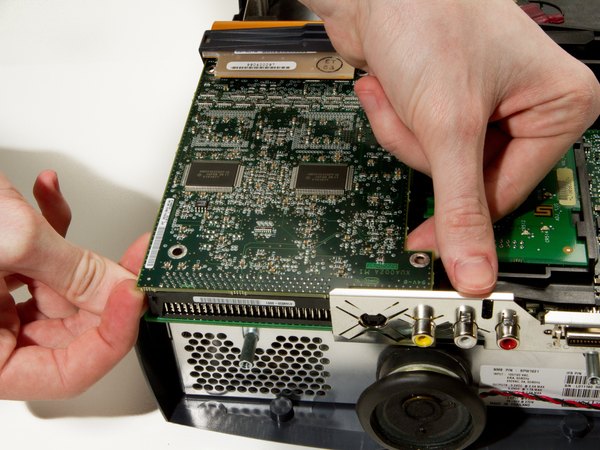

برد DLP با یه کانکتور بزرگ 100 پین به مادربرد اصلی پروژکتور متصل شده. باید این برد رو از محل اتصالش جدا کنی. برای این کار خیلی ملایم برد رو به سمت بالا بکش. اگه دیدی سفته، می‌تونی کمی به سمت چپ و راست تکونش بدی تا کانکتور شل بشه و راحت‌تر بیرون بیاد.

خیلی مراقب باش! سمت دیگه این برد یه فلت حساس قرار داره که اگه موقع کشیدن برد بهش فشار بیاری، ممکنه خیلی راحت پاره بشه و حسابی تو دردسر بیفتی.

← دو تا پیچ 8 میلی‌متری ستاره‌ای T10 دیگه هم مونده که مادربرد رو به پاور ساپلای (منبع تغذیه) محکم کردن. اونا رو هم باز کن.

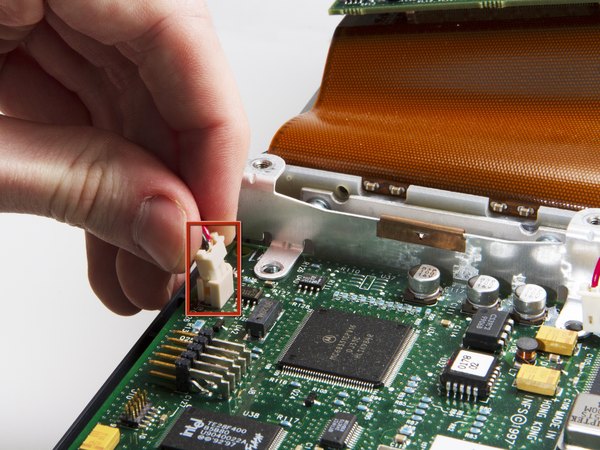

← سوکت کابل اسپیکر رو روی برد پیدا کن و خیلی راحت اون رو از جاش دربیار تا اتصال بلندگو هم قطع بشه.

← تو این مرحله باید کابل برق برد DLP رو هم با احتیاط از روی سوکتش جدا کنی.

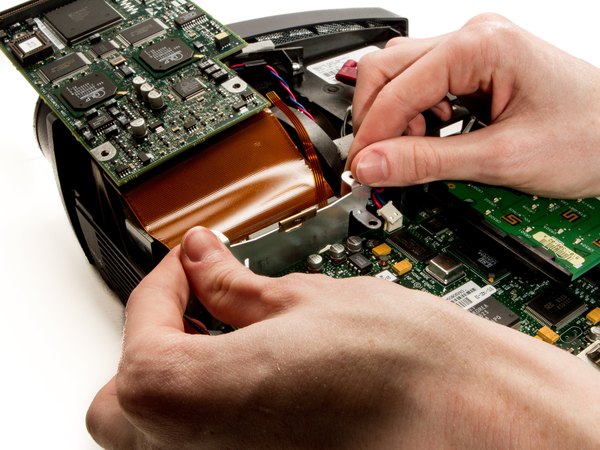

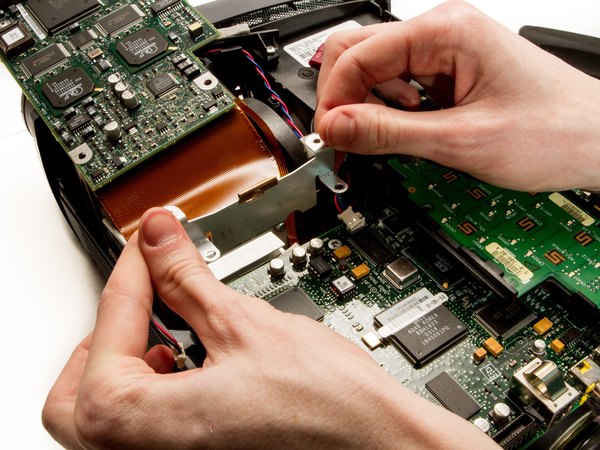

حالا نوبت قطعه نگهدارنده برد DLP هست. خیلی ملایم این قطعه رو به چپ و راست تکون بده و همزمان به سمت بیرون بکش تا به صورت کشویی از جاش دربیاد.

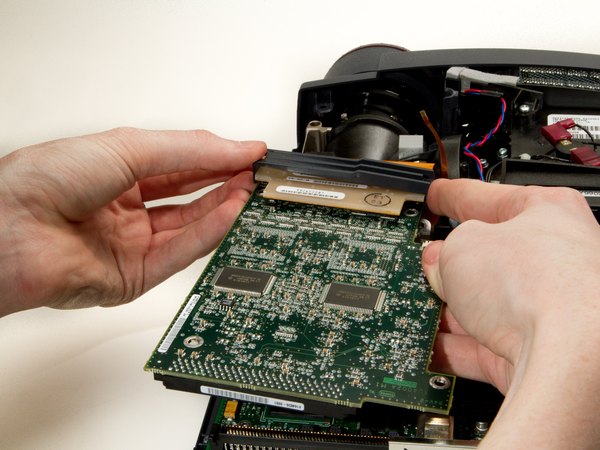

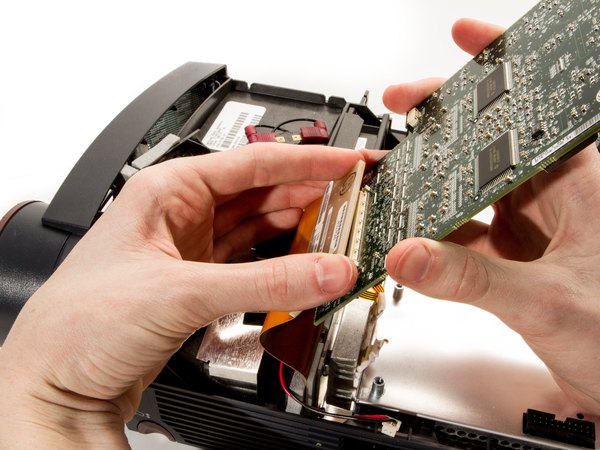

یه گیره پلاستیکی مشکی روی کانکتور فلت پهن قرار داره که اون رو محکم نگه می‌داره. از لبه سمت چپ شروع کن و این گیره رو آروم باز کن. وقتی گیره آزاد شد، فلت پهن رو با ملایمت از روی برد DLP جدا کن. حالا دیگه می‌تونی کل برد رو برداری و کنار بذاری.

اصلا از زور استفاده نکن! سوکت‌های روی برد خیلی ظریف هستن و اگه فشار زیادی وارد کنی، ممکنه پایه‌های کانکتور بشکنن و خسارت زیادی به بار بیاد.

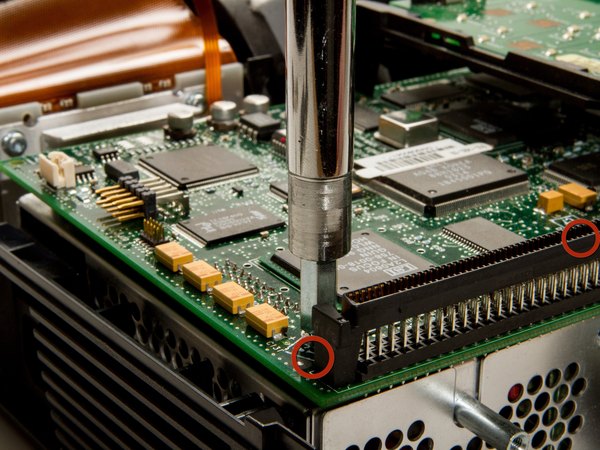

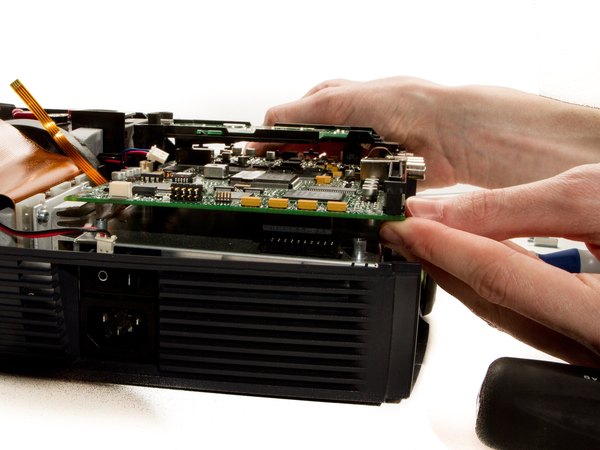

← آچار بکس یا مهره‌گیر 1/4 اینچی رو بردار و دو تا پیچ یا مهره بلند رو از روی مادربرد باز کن.

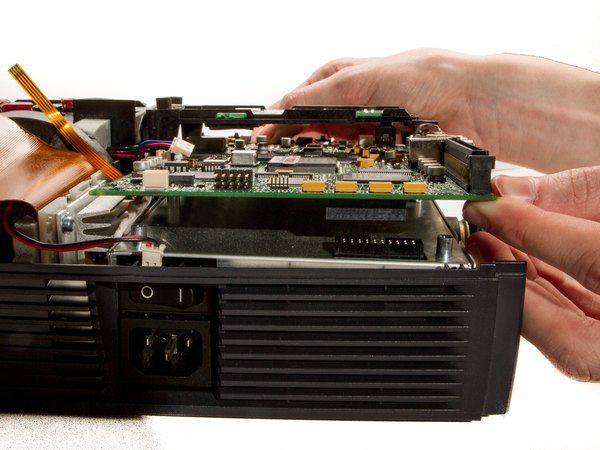

اگه پیچ دوم رو پیدا نمی‌کنی، باید بگم که دقیقا پشت سمت راست همون کانکتور بزرگ 100 پین قایم شده. حالا مادربرد رو خیلی آروم از روی کانکتوری که روی منبع تغذیه قرار داره، به سمت بالا بکش تا جدا بشه.

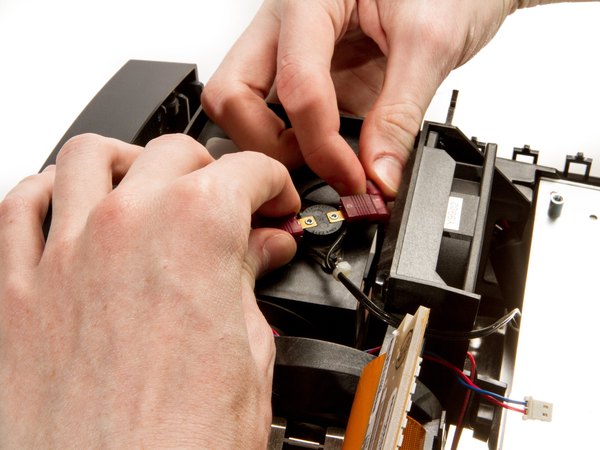

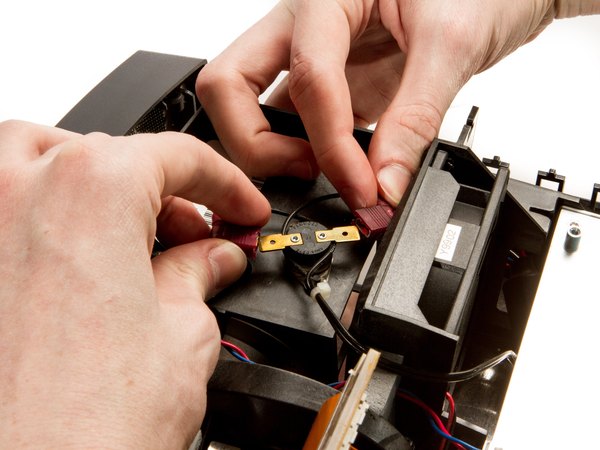

کابل‌های برق لامپ رو باید از بالای محفظه لامپ جدا کنی. برای این کار کافیه دو تا سیم رو خیلی آروم تو جهت‌های مخالف بکشی تا سوکتشون باز بشه.

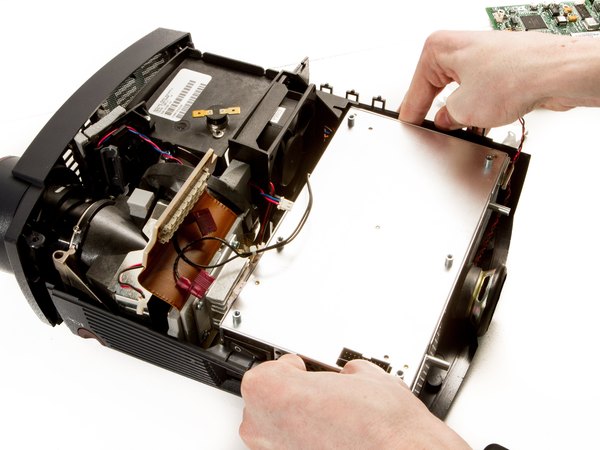

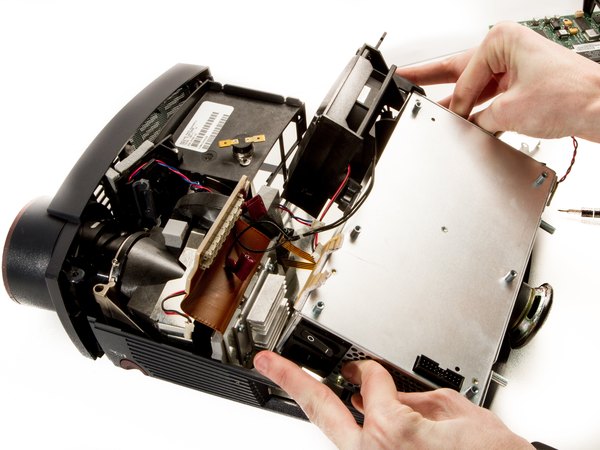

با استفاده از انگشت‌های شست، لبه‌های قاب پلاستیکی بیرون منبع تغذیه رو به سمت بیرون فشار بده. این کار باعث میشه پاور ساپلای آزاد بشه و بتونی اون رو بکشی بیرون.

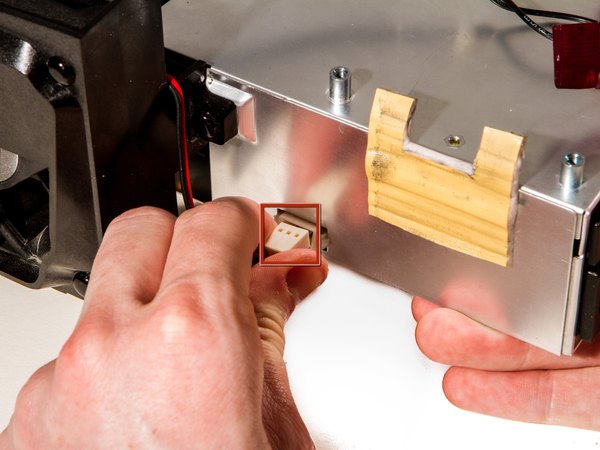

← کابل تغذیه فن اصلی دستگاه رو روی برد منبع تغذیه پیدا کن و سوکتش رو با احتیاط جدا کن تا فن کاملا از سیستم برق آزاد بشه.

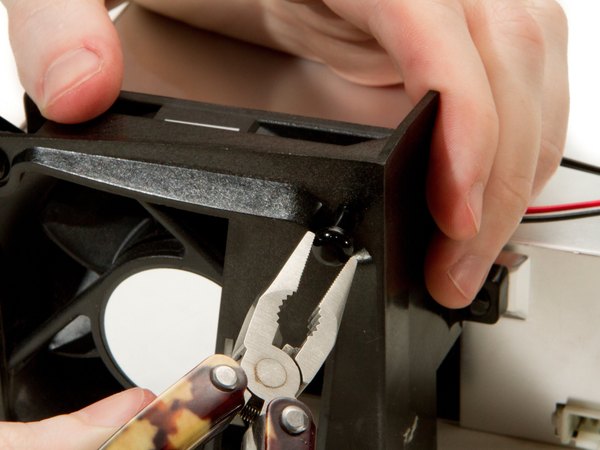

دم‌باریک رو بردار و پین‌های پلاستیکی (گرامت) که فن اصلی رو به محفظه‌اش محکم کردن، دونه دونه به سمت بیرون بکش.

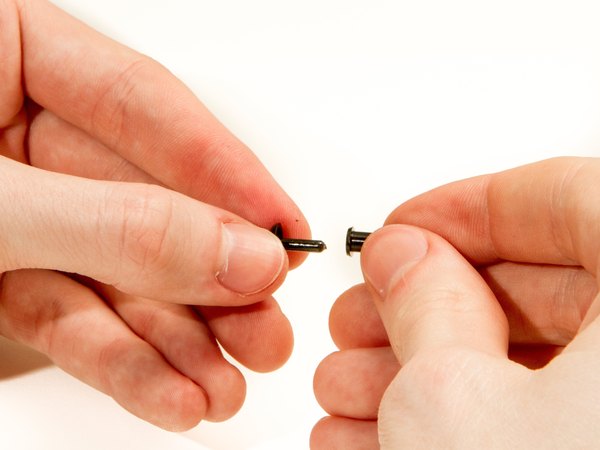

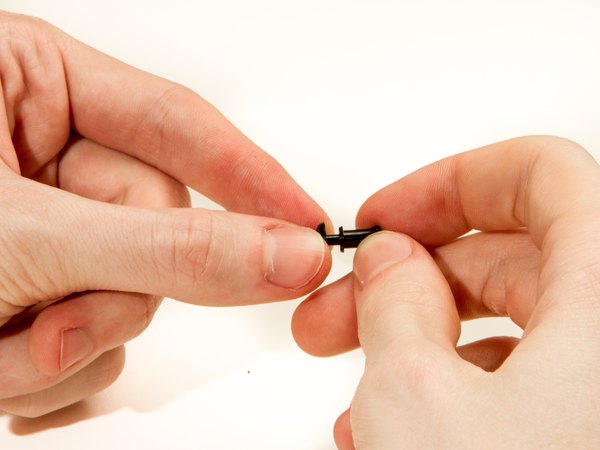

وقتی خواستی این پین‌ها رو دوباره ببندی، اول مغزی وسطشون رو دربیار، پوسته بیرونیشون رو داخل سوراخ‌های محفظه فن جا بزن و در آخر مغزی رو به داخل فشار بده تا حسابی محکم بشن.

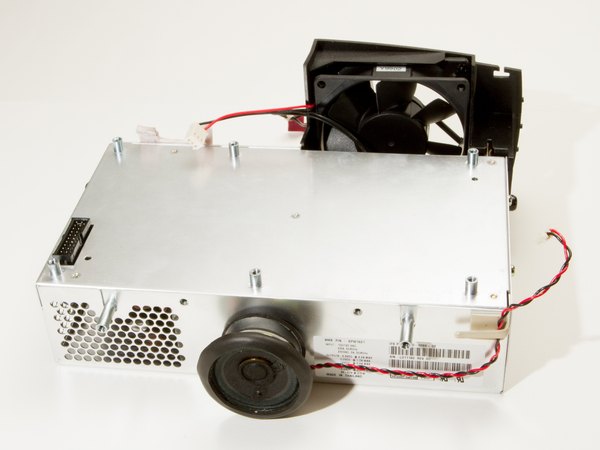

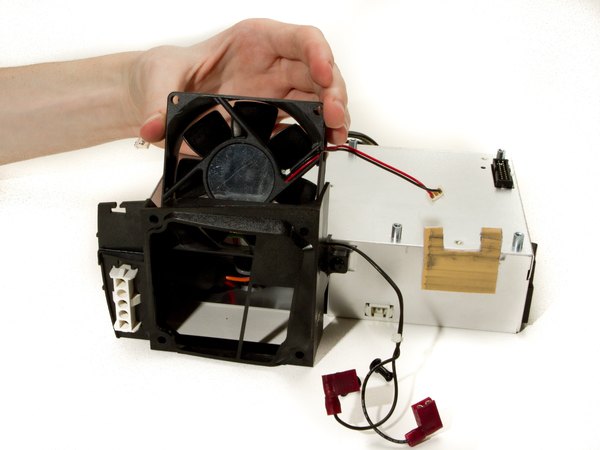

خب، دیگه فن به جایی وصل نیست! خیلی راحت اون رو از داخل محفظه‌اش بکش بیرون. حالا می‌تونی فن جدید رو جایگزین کنی.

تعویض فن هم با موفقیت تموم شد! برای بستن پروژکتور کافیه همین مراحل رو از آخر به اول انجام بدی. امیدواریم این آموزش از تیم آیسی‌مدار به کارت اومده باشه و دستگاهت دوباره مثل روز اول خنک و بی‌صدا کار کنه. یادت نره اپلیکیشن ما رو نصب کنی تا همیشه به آموزش‌های فنی دسترسی داشته باشی.
