آموزش تعویض باتری آیپاد نانو نسل ۴

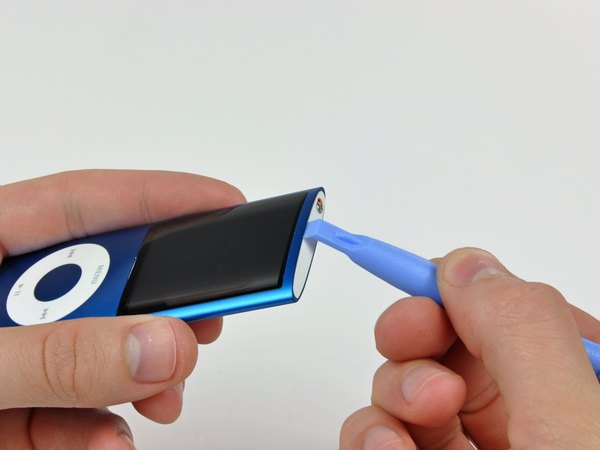

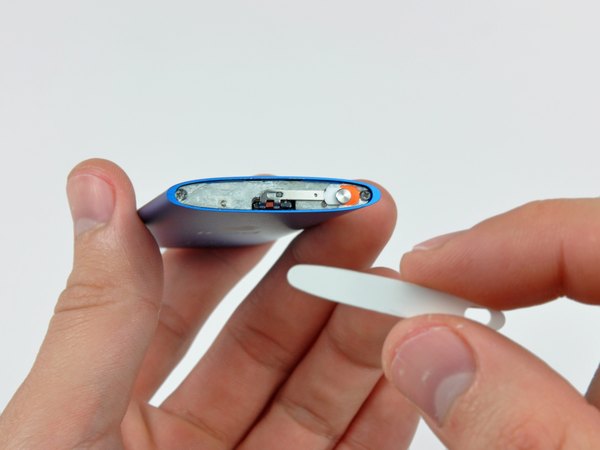

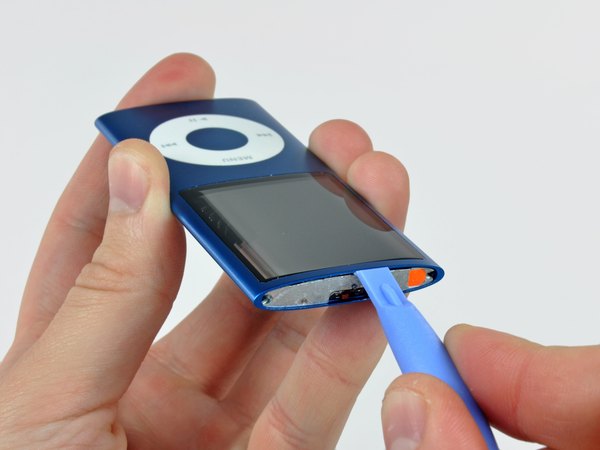

لبه یه ابزار بازکننده پلاستیکی رو خیلی آروم تو شکاف بین قاب بیرونی و پنل بالایی دستگاه فرو کن. حالا با یه حرکت اهرمی ملایم، پنل بالایی رو از روی چسبی که اون رو به نگهدارنده صفحه نمایش متصل کرده، جدا کن تا درپوش باز بشه.

تو این مرحله دکمه کشویی قفل (Hold switch) کاملا آزاد می‌شه و ممکنه بیفته پایین. حواست باشه گمش نکنی چون قطعه خیلی کوچیکیه.

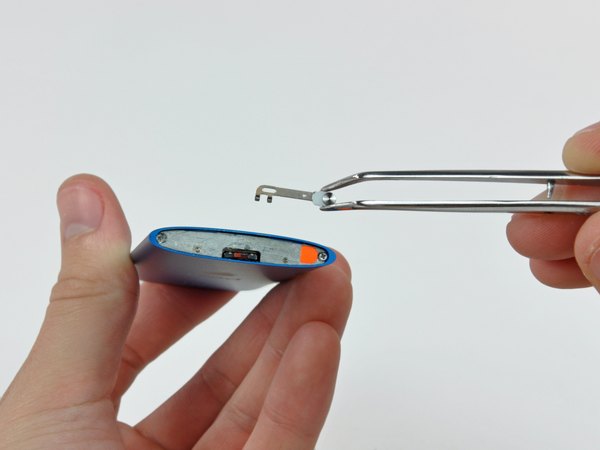

دکمه کشویی قفل رو با انگشت یا یه پنس بردار و از قسمت بالای آیپاد جدا کن و یه جای امن بذارش.

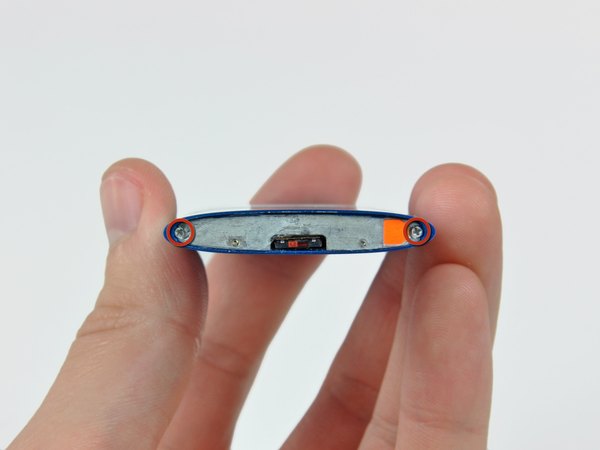

← دو تا پیچ چهارسوی کوچیک که تو گوشه‌های نگهدارنده صفحه نمایش قرار دارن رو با زاویه مناسب باز کن و کنار بذار.

سر این پیچ‌ها بی‌نهایت کوچیک و حساسه. حتما از پیچ‌گوشتی سایز دقیق استفاده کن تا هرز نشن.

ابزار بازکننده پلاستیکی رو این بار بین قاب بیرونی و قطعه نگهدارنده صفحه نمایش قرار بده. با کمک همین ابزار، مجموعه صفحه نمایش رو خیلی آروم و به مقدار کمی به سمت بیرون از قاب هل بده تا یه خورده بیرون بزنه.

اصلا سعی نکن نگهدارنده رو حول لبه بالایی صفحه نمایش بچرخونی یا خم کنی؛ چون به یه براکت فولادی خیلی نازک وصله که سریع می‌شکنه.

برای بیرون کشیدن نگهدارنده صفحه نمایش به هیچ‌وجه زور نزن، وگرنه کابل فلت ظریف کلید قفل پاره می‌شه.

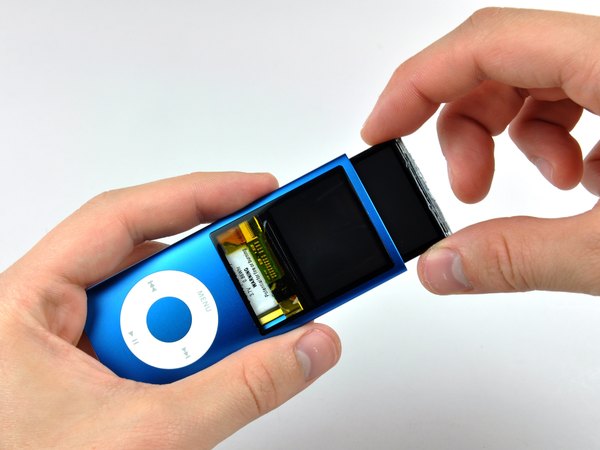

صفحه نمایش رو به صورت کشویی از داخل آیپاد بکش بیرون. فقط حدود یک سانتیمتر بیرون میاد تا جایی که کابل دیتای صفحه نمایش اجازه می‌ده.

مراقب باش هیچ کشش یا فشار اضافه‌ای به کابل دیتای صفحه نمایش وارد نکنی چون فوق‌العاده نازک و آسیب‌پذیره.

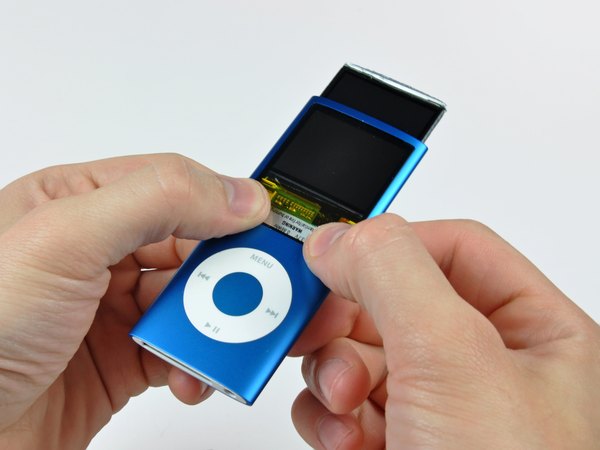

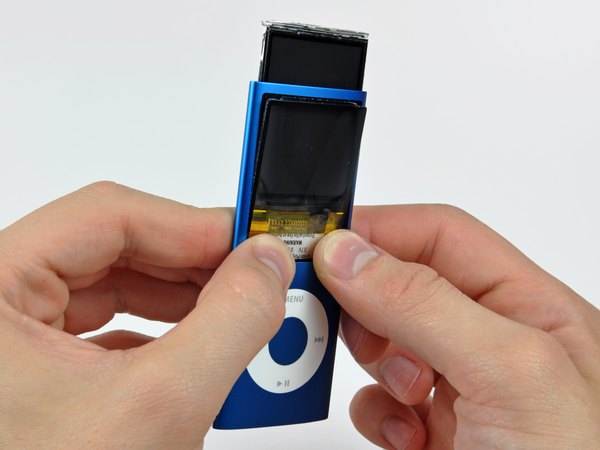

وقتی صفحه نمایش رو تا جای ممکن (و ایمن) کشیدی بیرون، لبه پایینی پنل شیشه‌ای رو خیلی ملایم فشار بده تا حدود یک میلی‌متر بره داخل.

حالا با انگشت شستت، لبه پایینی پنل شیشه‌ای رو به سمت پایین و داخل قاب هل بده تا زمانی که لبه بالایی شیشه از قاب بپره بیرون.

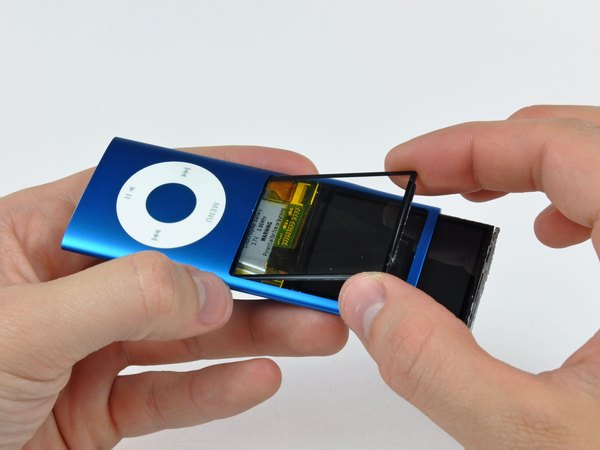

حالا می‌تونی پنل شیشه‌ای رو به راحتی با دست بگیری و از روی آیپاد برداری.

یه نکته برای زمان بستن دستگاه؛ حتما سطح صفحه نمایش و داخل پنل شیشه‌ای رو حسابی تمیز کن. وجود حتی یه ذره گرد و غبار یا رد انگشت بعد از روشن شدن آیپاد خیلی تو ذوق می‌زنه.

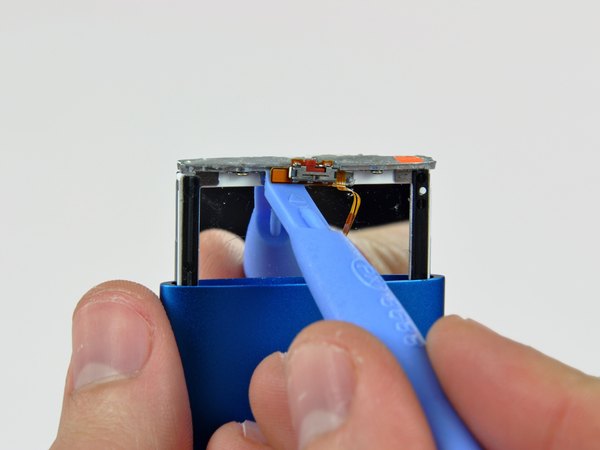

لبه یه ابزار بازکننده پلاستیکی رو زیر کلید قفل (Hold switch) بنداز و اون رو از روی چسبی که به لبه بالایی صفحه نمایش متصلش کرده، جدا کن.

کابل فلت این کلید به شدت ظریف و شکننده‌ست. این مرحله رو با نهایت ملایمت و بدون عجله انجام بده.

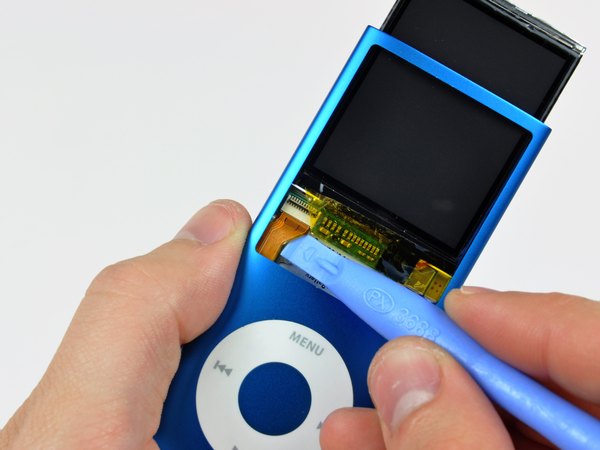

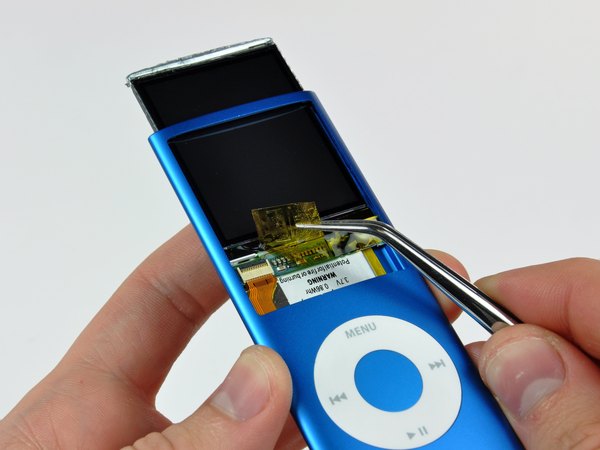

چسب زرد رنگ (کاپتون) که روی سوکت کابل دیتای صفحه نمایش چسبیده رو با احتیاط جدا کن تا سوکت مشخص بشه.

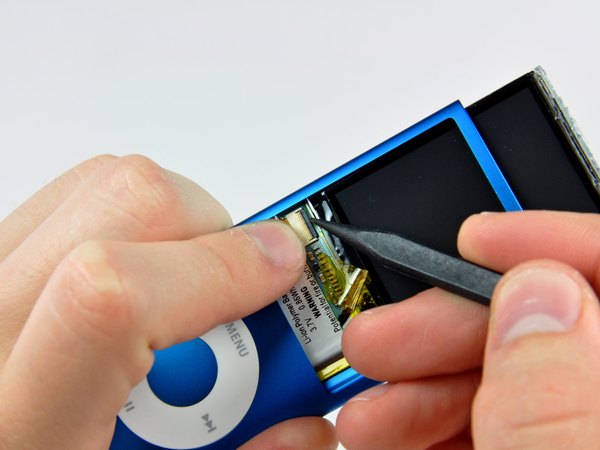

در حالی که سوکت رنگ روشن رو با یه انگشتت آروم نگه داشتی، با نوک یه اسپاجر ضامن کانکتور ZIF رو به سمت پایین آیپاد (به سمت خودت) باز کن تا کابل آزاد بشه.

با استفاده از یه ابزار بازکننده پلاستیکی، کابل دیتای صفحه نمایش رو از روی صفحه فلزی نازکی که به پشت نمایشگر چسبیده جدا کن.

موقع جدا کردن کابل خیلی حواست جمع باشه که فلت دیتا پاره نشه.

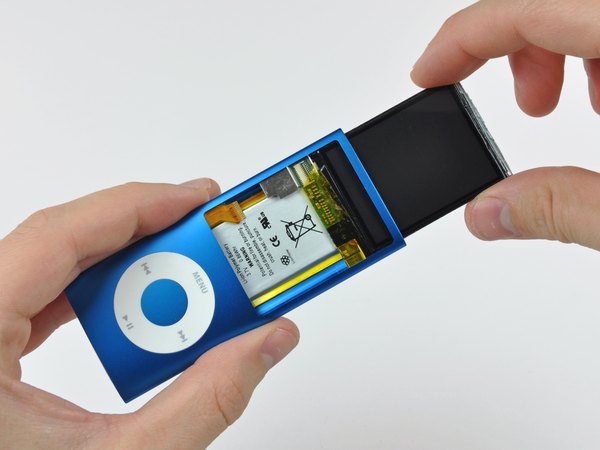

حالا صفحه نمایش رو کاملا از داخل آیپاد بکش بیرون. موقع این کار حواست به کابل کلید قفل باشه که جایی گیر نکنه و آسیب نبینه.

بازم تاکید می‌کنم، همزمان با بیرون کشیدن صفحه نمایش، چهارچشمی مراقب باش کابل کلید قفل کشیده یا پاره نشه.

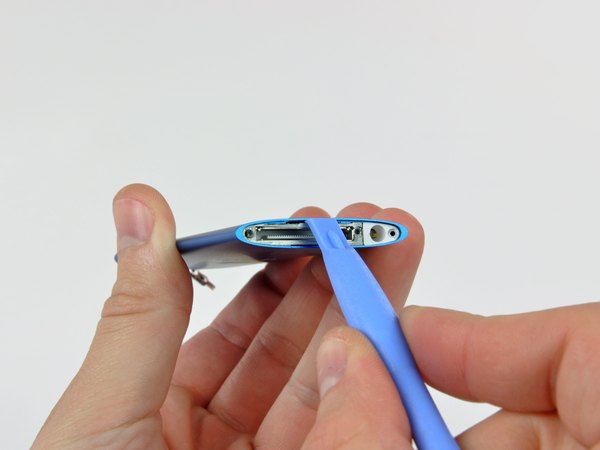

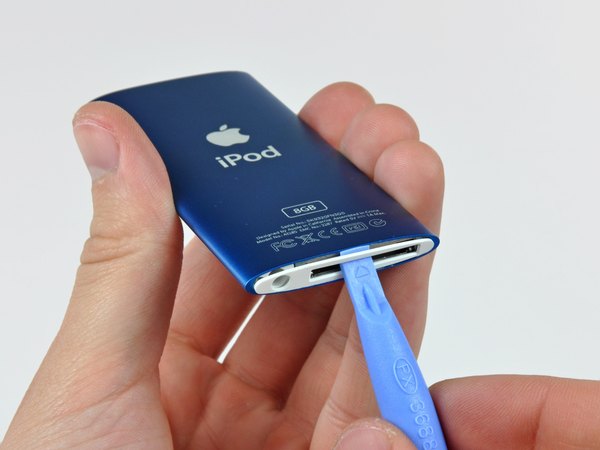

حالا میریم سراغ پایین دستگاه. ابزار بازکننده پلاستیکی رو بین پنل پایینی و کانکتور شارژ (داک) فرو کن. پنل پایینی رو از روی چسبی که اون رو به بدنه آیپاد چسبونده جدا کن و کنار بذار.

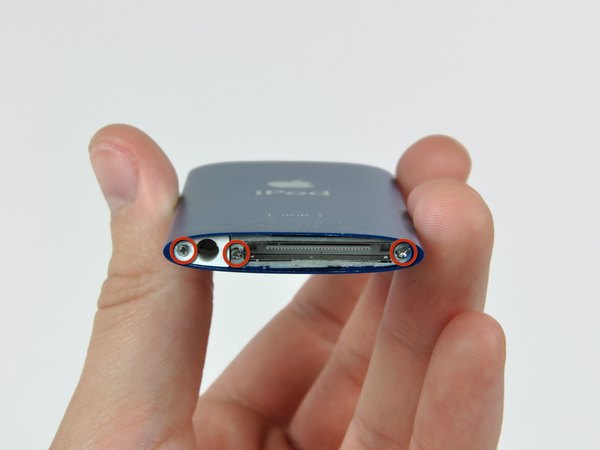

سه تا پیچ چهارسویی که تو لبه پایینی آیپاد می‌بینی رو باز کن.

سر این پیچ‌ها هم مثل قبلی‌ها خیلی کوچیک و مستعد هرز شدن هستن. با احتیاط و پیچ‌گوشتی مناسب بازشون کن.

یادت باشه موقع بستن، اون پیچی که یه مقدار از بقیه بلندتره باید تو سوراخ وسطی بسته بشه.

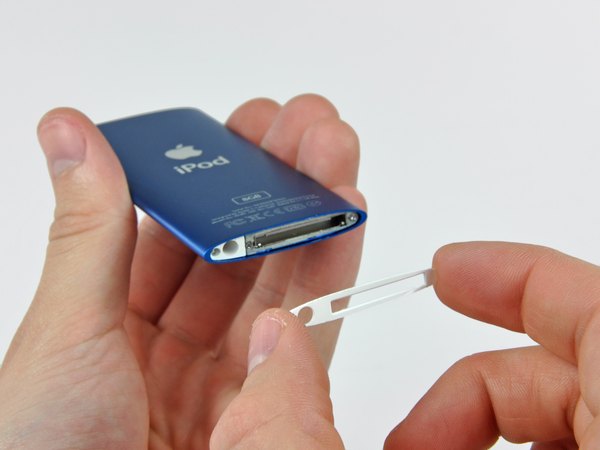

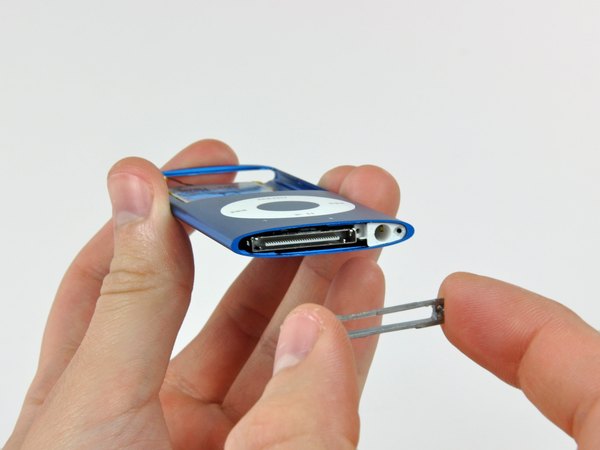

ابزار بازکننده پلاستیکی رو اهرم کن و قاب آلومینیومی دور درگاه شارژ (داک) رو از داخل آیپاد در بیار.

این قاب آلومینیومی خیلی نازک و شکننده‌ست. برای اینکه نشکنه، موقع بیرون آوردنش اصلا فشار اضافه نیار و خمش نکن.

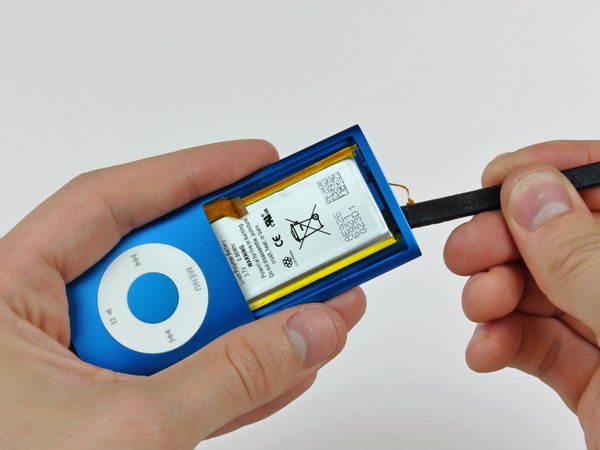

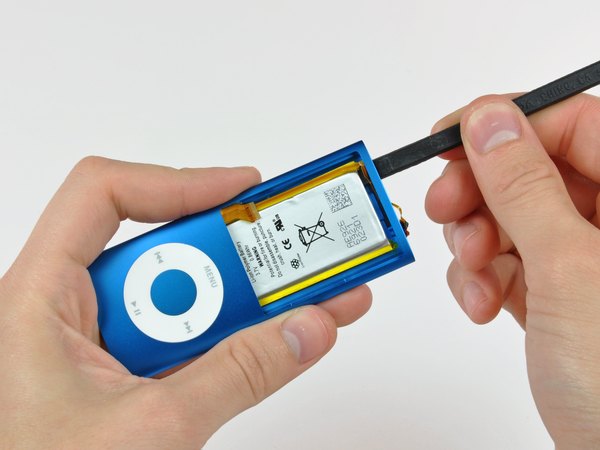

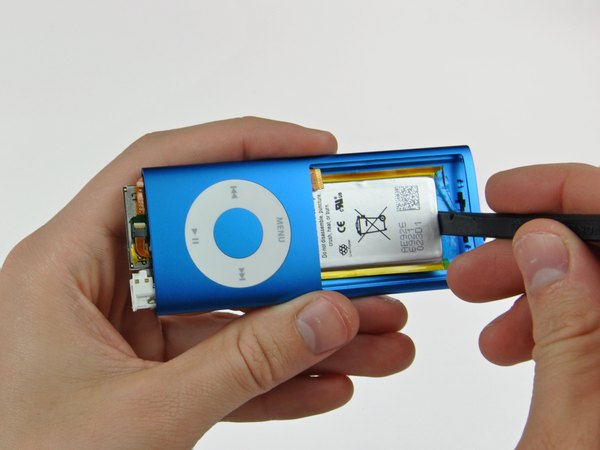

از طرف تخت یه اسپاجر استفاده کن تا باتری رو از روی چسبی که اون رو به قاب بیرونی چسبونده، جدا کنی.

باتری لیتیوم پلیمری آیپاد نانو انعطاف‌پذیری بالایی داره. موقع جدا کردنش از قاب، سعی کن زیاد تغییر شکل نده و خم نشه.

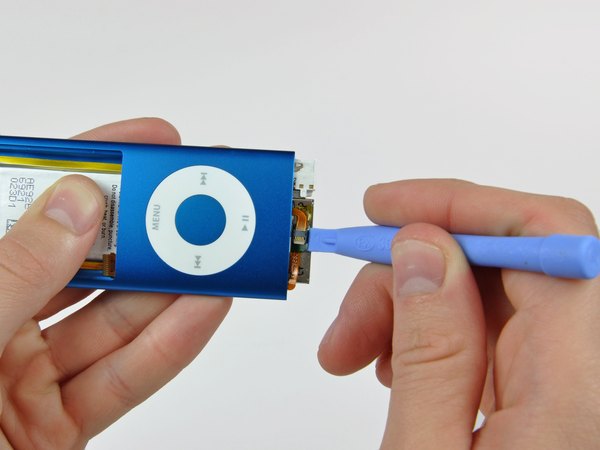

دوباره با همون طرف تخت اسپاجر، مجموعه مادربرد و باتری رو به آرومی به سمت پایین دستگاه هل بده تا یه مقدار کمی از پایین آیپاد بیرون بزنه. به محض بیرون زدن متوقف شو.

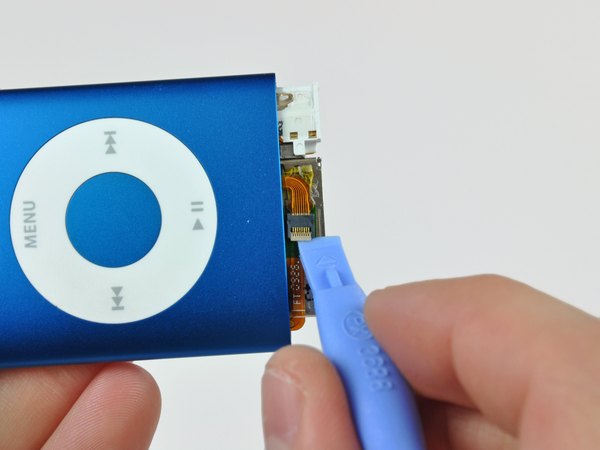

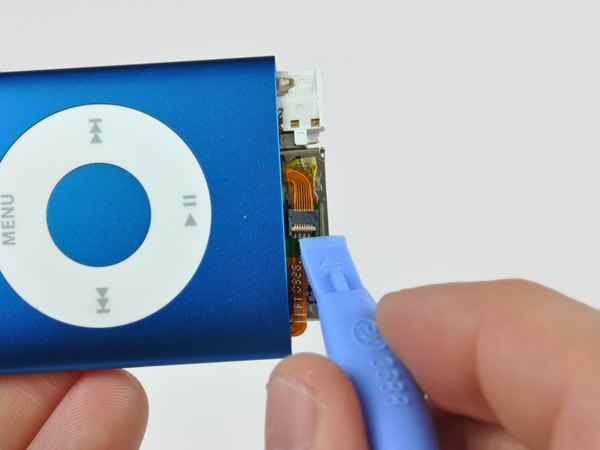

با لبه ابزار بازکننده پلاستیکی، کابل فلت کلیک‌ویل (Click wheel) و سوکت ZIF مربوط بهش رو از روی کانکتور داک جدا کن تا چسبش ول کنه.

حالا با همون ابزار پلاستیکی، ضامن قفل‌کننده سوکت ZIF رو به سمت جک هدفون اهرم کن تا باز بشه و فلت آزاد بشه.

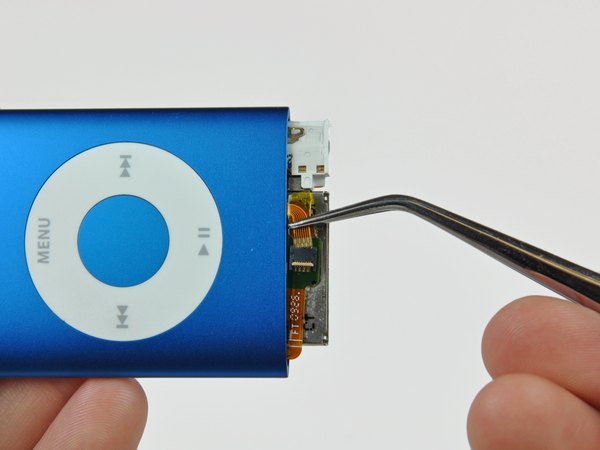

با کمک یه پنس، کابل فلت کلیک‌ویل رو خیلی آروم از داخل سوکتش بکش بیرون.

قبل از اینکه بری مرحله بعد، حتما مطمئن شو که هم سوکت کابل کلیک‌ویل و هم خود کابل کاملا از چسبی که اونا رو به کانکتور شارژ و مادربرد نگه داشته، جدا شده باشن.

حواست باشه که کابل رو از هر دو طرف آزاد کنی تا موقع بیرون کشیدن برد گیر نکنه.

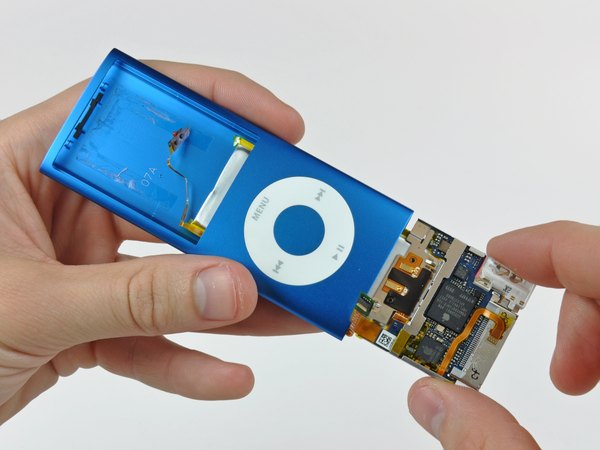

حالا می‌تونی مجموعه مادربرد رو از قاب بیرونی بکشی بیرون. حسابی مراقب باش که کابل کلید قفل و فلت کلیک‌ویل به جایی گیر نکنن و پاره نشن.

موقع بستن دستگاه یادت باشه که کابل کلیک‌ویل باید به سمت جلوی آیپاد باشه و تو شیارهای کناری نیفته. اگه تو شیار گیر کنه، موقع جا زدن مادربرد قطعا پاره می‌شه.

کابل کلید قفل رو که از لبه باتری رد شده، جدا کن و کنار بزن. این کابل به خود باتری متصل نیست.

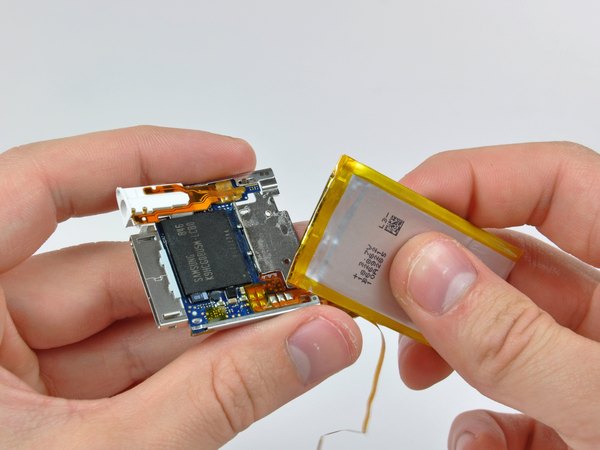

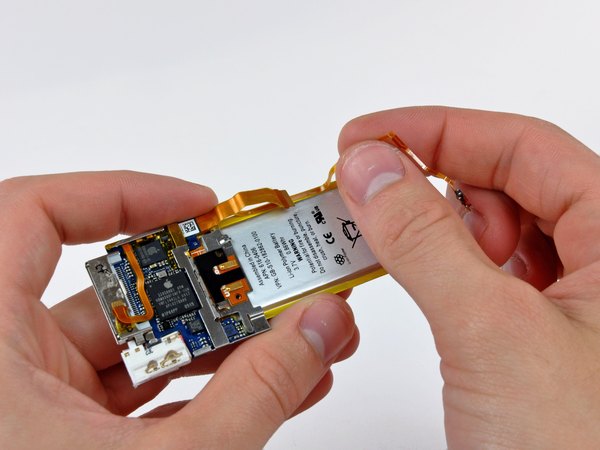

باتری با یه چسب فوق‌العاده قوی به مادربرد چسبیده. برای جدا کردنش احتمالا باید یه مقدار نیروی بیشتری به خرج بدی.

با استفاده از ابزار مناسب، باتری رو به صورت اهرمی از روی سینی فلزی روی مادربرد جدا کن.

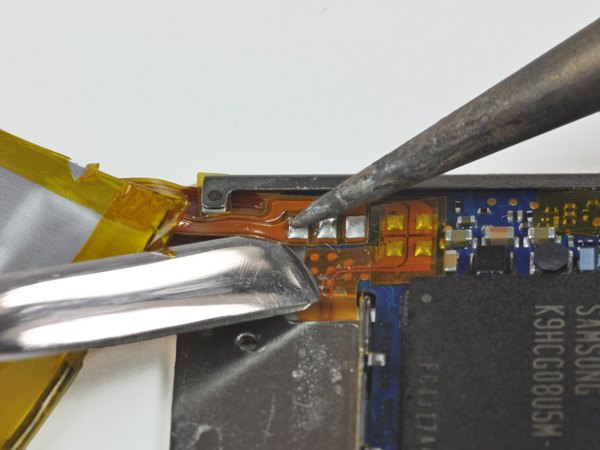

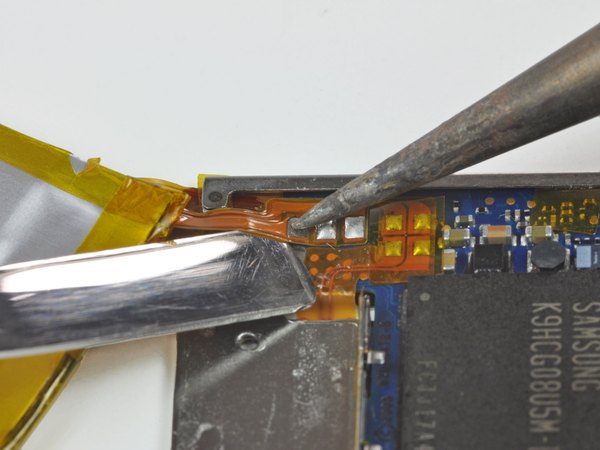

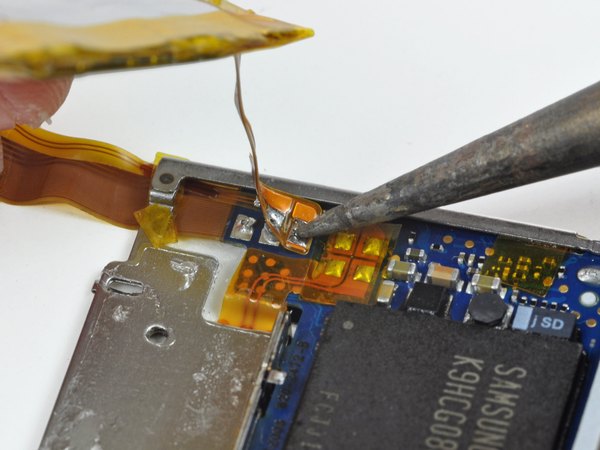

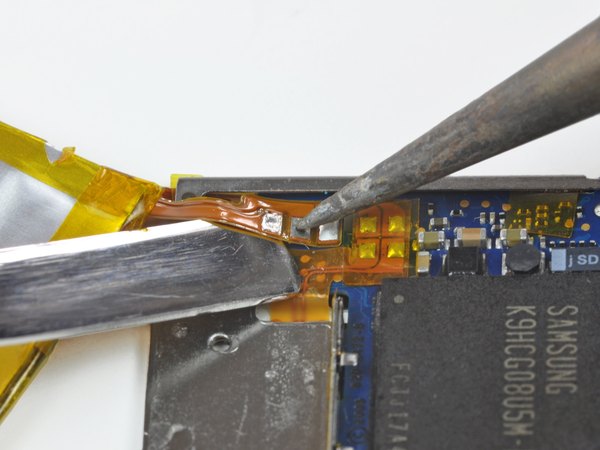

باتری نسل 4 آیپاد نانو سوکتی نیست! اتصالش از طریق پدهای لحیم‌کاری با سوراخ‌های کوچیکیه که کابل فلت باتری رو به مادربرد متصل می‌کنن. تو این مرحله باید دونه‌دونه پدها رو با هویه گرم کنی و همزمان با اسپاجر فلزی فلت رو از مادربرد جدا کنی.

به هیچ‌وجه نذار اسپاجر فلزیت اتصالی بین پدهای لحیم‌کاری روی برد و کابل برقرار کنه. اتصالی می‌تونه کلا مادربرد رو بسوزونه.

حواست به داغ شدن بیش از حد برد و کابل باشه. نوک هویه رو فقط تا حدی روی پد نگه دار که لحیم ذوب بشه. گرمای زیاد به راحتی برد رو خراب می‌کنه یا فلت رو ذوب می‌کنه. بهتره بین لحیم‌کاری هر پد، چند ثانیه صبر کنی تا برد خنک بشه.

کار رو از یک طرف فلت باتری شروع کن. ما از سمت چپ شروع کردیم؛ پد چپی رو با هویه داغ کن و همزمان خیلی ملایم زیر فلت اهرم کن تا از برد جدا بشه.

همین کار رو دقیقا برای دو تا پد باقی‌مونده هم تکرار کن و به ترتیب پیش برو تا همه‌شون جدا بشن.

الان دیگه باتری باید به طور کامل از مادربرد آزاد شده باشه.

باتری قدیمی و خراب رو بردار و کنار بذار تا دستگاه رو برای نصب باتری جدید آماده کنی.

به همین راحتی تونستی یه کار سخت و حساس رو به سرانجام برسونی و باتری آیپاد نانو رو دربیاری! برای بستن دستگاه کافیه همین مراحل رو از آخر به اول انجام بدی و یادت نره که پدهای باتری جدید رو با دقت لحیم کنی تا اتصال برقرار بشه.
