تعویض صفحه نمایش آیپاد نانو نسل ۴

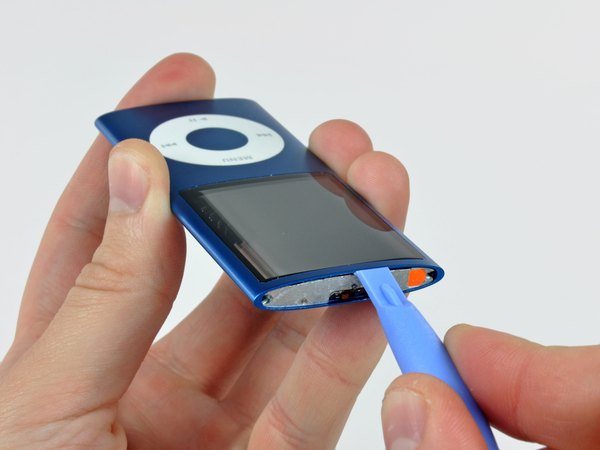

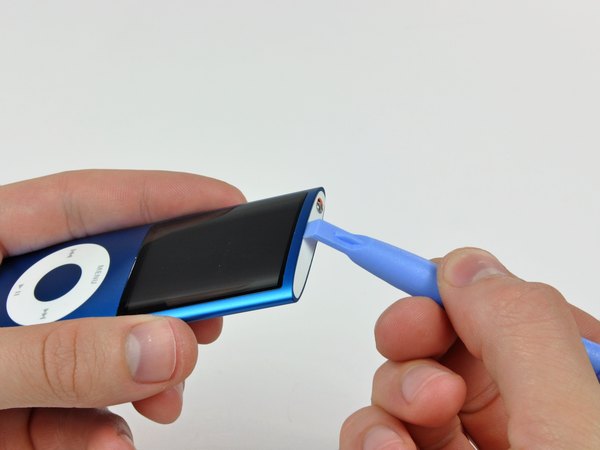

اول از همه لبه‌ی یه ابزار بازکننده پلاستیکی رو خیلی آروم ببر توی شکاف بین قاب بیرونی و قاب (بزل) بالایی دستگاه. حالا با کمی اهرم کردن، قاب بالایی رو از روی چسبی که اون رو به نگهدارنده صفحه نمایش وصل کرده، جدا کن.

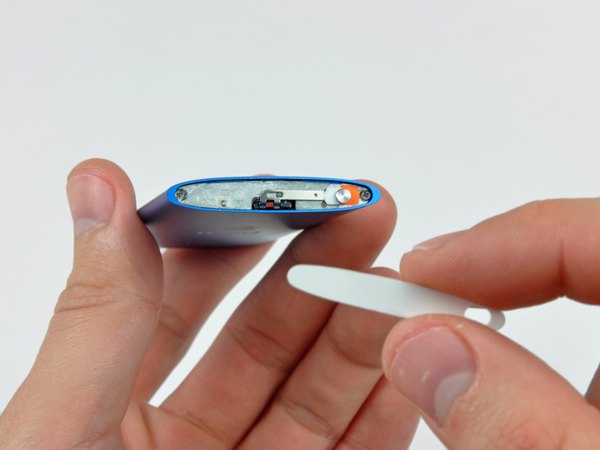

تو این مرحله دکمه کشویی قفل (Hold) کاملا آزاده و ممکنه بیفته. خیلی حواست باشه که گمش نکنی.

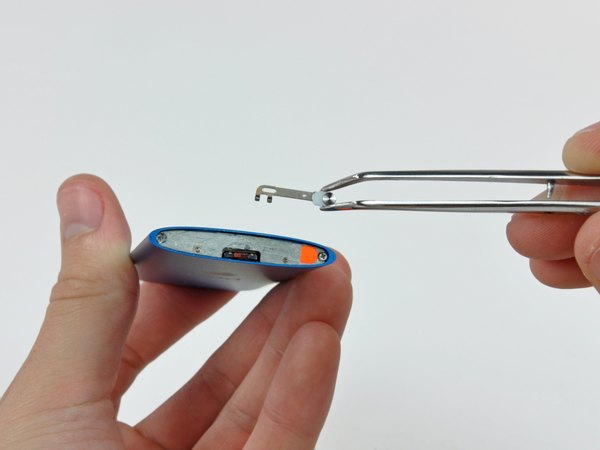

حالا دکمه کشویی قفل (Hold) رو به آرومی از قسمت بالای آیپاد نانو بردار و بذارش یه جای امن.

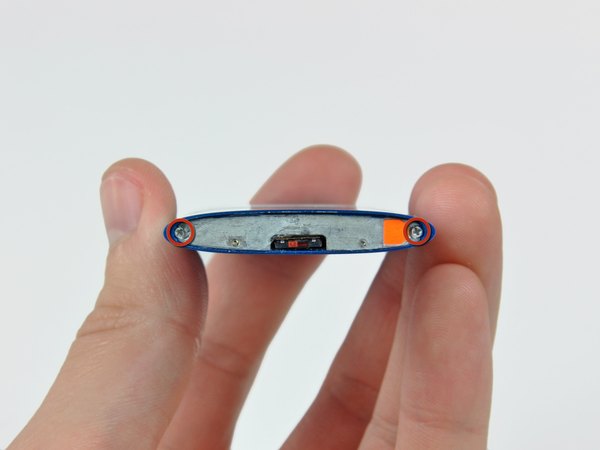

← دو تا پیچ چهارسوی زاویه‌دار رو که تو دو تا گوشه نگهدارنده صفحه نمایش هستن، با پیچ‌گوشتی باز کن.

سر این پیچ‌ها فوق‌العاده کوچیکه و خیلی راحت هرز می‌شه. حتما موقع باز کردن، پیچ‌گوشتی رو درست روی پیچ فشار بده تا خراب نشن.

یه ابزار بازکننده پلاستیکی رو ببر بین قاب بیرونی و قطعه نگهدارنده صفحه نمایش. با کمک این ابزار، کل مجموعه صفحه نمایش رو یه مقدار کمی به سمت بیرون قاب هل بده تا از جاش تکون بخوره.

به هیچ‌وجه نگهدارنده صفحه نمایش رو حول لبه بالایی ال‌سی‌دی نچرخون! این قطعه به یه براکت فولادی خیلی نازک وصله که با کوچیک‌ترین فشار اشتباهی می‌شکنه.

اصلا برای بیرون کشیدن نگهدارنده صفحه نمایش زور نزن، چون ممکنه فلت کلید Hold در جا پاره بشه.

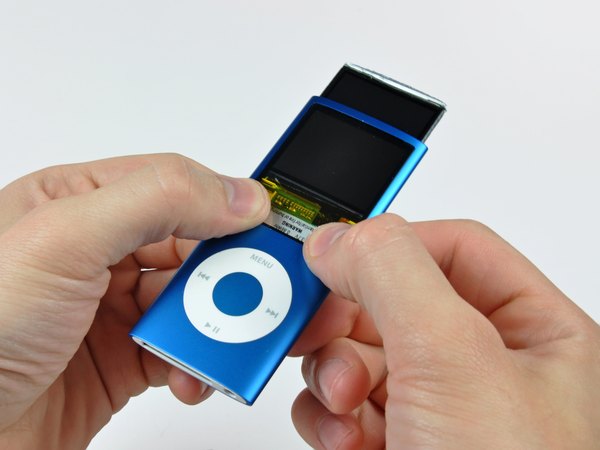

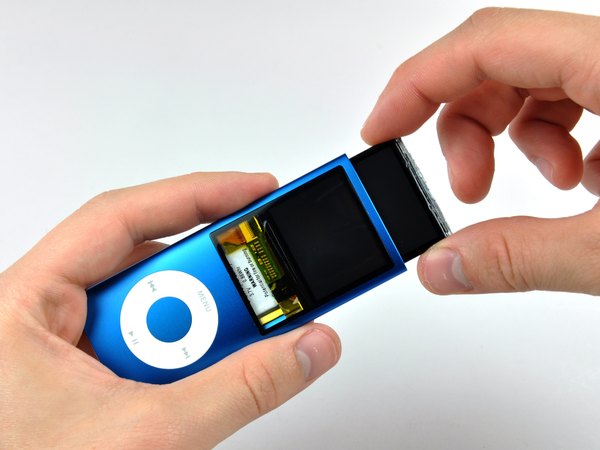

صفحه نمایش رو آروم از داخل قاب آیپاد نانو بکش بیرون. این قطعه فقط حدود یک و نیم سانتی‌متر بیرون میاد تا اینکه فلت دیتای تصویر جلوش رو می‌گیره.

حواست باشه که هیچ کشش اضافه‌ای به فلت دیتای صفحه نمایش وارد نکنی، چون خیلی نازک و حساسه.

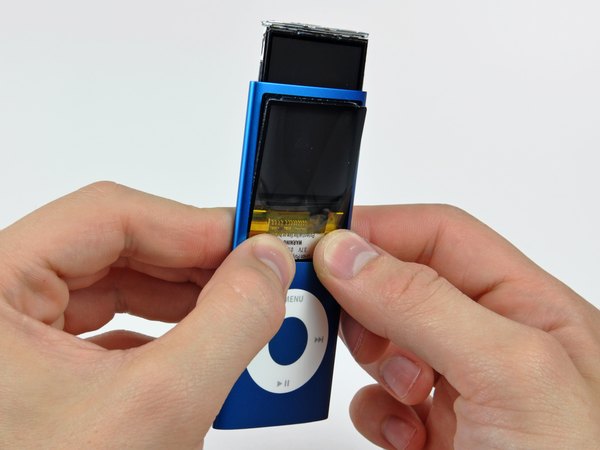

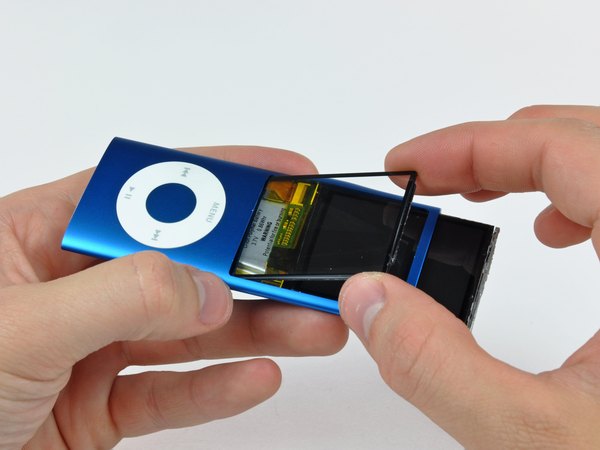

در حالی که صفحه نمایش تا جای ممکن از قاب بیرون کشیده شده، لبه پایینی پنل شیشه‌ای رو خیلی ملایم فشار بده تا حدود یک میلی‌متر بره داخل. از شست‌هات استفاده کن و لبه پایینی شیشه رو به سمت پایین و داخل قاب هل بده تا وقتی که لبه بالایی شیشه از قاب بپره بیرون.

حالا پنل شیشه‌ای رو کامل از روی آیپاد نانو بردار.

قبل از اینکه بخوای دوباره پنل شیشه‌ای رو نصب کنی، حتما روی ال‌سی‌دی و داخل شیشه رو حسابی تمیز کن. هر ذره گرد و غبار یا اثر انگشتی که بمونه، بعد از روشن شدن آیپاد به شدت تو ذوق می‌زنه.

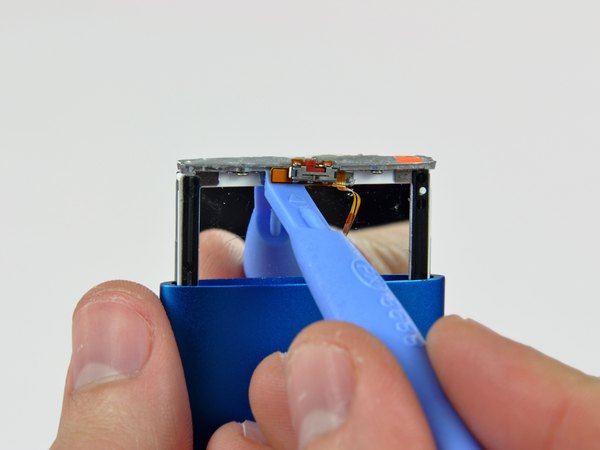

از لبه ابزار بازکننده استفاده کن تا کلید Hold رو از چسبی که اون رو به لبه بالایی صفحه نمایش چسبونده، جدا کنی.

فلت کلید Hold به‌شدت شکننده است و راحت پاره می‌شه. این کار رو با ملایمت و دقت تمام انجام بده.

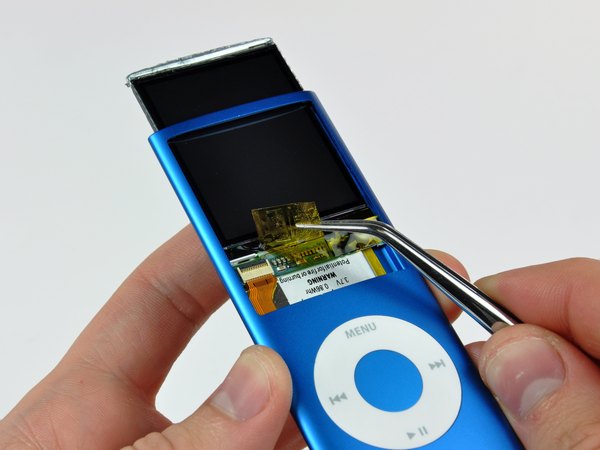

نوار چسب زرد رنگ (Kapton tape) که روی کانکتور فلت صفحه نمایش رو پوشونده، با احتیاط جدا کن و کنار بزن.

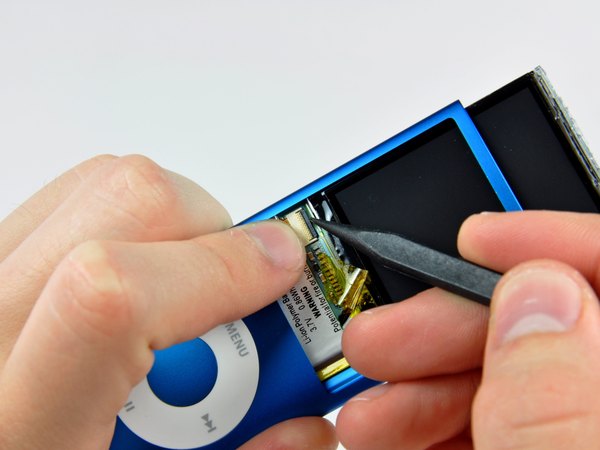

با یه انگشت، سوکت رنگ‌روشن رو ثابت نگه دار و بعد با نوک اسپاجر، ضامن قفل‌کننده کانکتور (ZIF) رو به سمت پایین بدنه آیپاد نانو بالا بزن تا باز بشه.

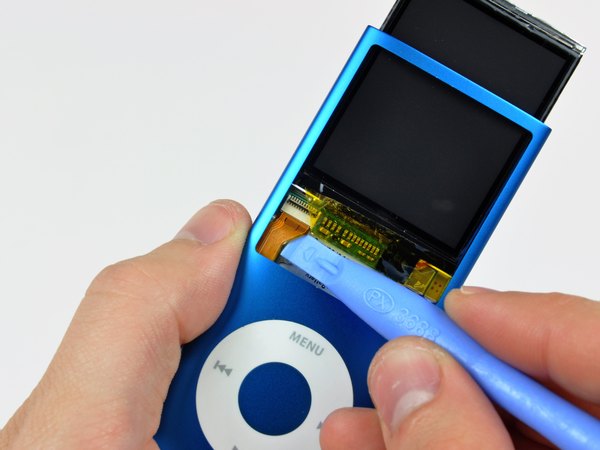

با ابزار بازکننده پلاستیکی، فلت دیتای صفحه نمایش رو خیلی آروم از روی صفحه فلزی نازکی که به ال‌سی‌دی وصل شده جدا کن.

مراقب باش که موقع جدا کردن، فلت دیتای صفحه نمایش رو پاره نکنی.

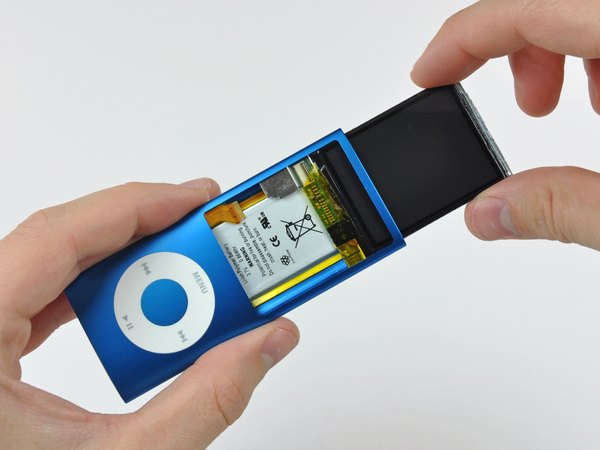

صفحه نمایش رو کامل از آیپاد نانو بکش بیرون. حواست به فلت کلید Hold باشه که یه وقت جایی گیر نکنه.

موقع بیرون کشیدن ال‌سی‌دی از قاب، '''خیلی دقت کن که فلت کلید Hold دچار کشیدگی و قطعی نشه'''.

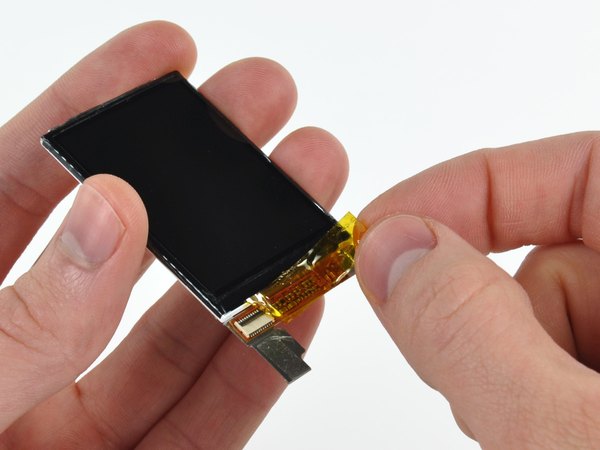

اگه روی برد مدار صفحه نمایش نواری چسبیده شده، اون نوار چسب رو جدا کن.

براکت فلزی صفحه نمایش با یه نوار چسب دوطرفه که دورتادورش کشیده شده، به خود ال‌سی‌دی متصله.

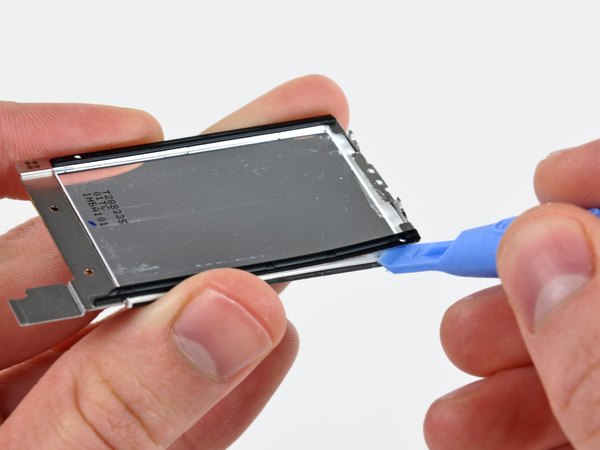

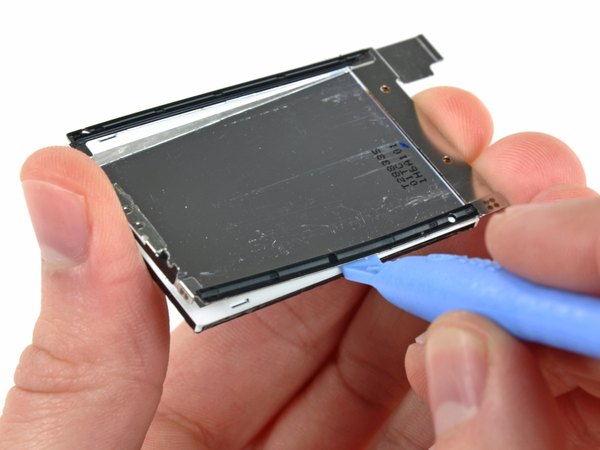

از لبه ابزار بازکننده استفاده کن و خیلی بااحتیاط براکت رو از پشت صفحه نمایش جدا کن. جدا کردن براکت رو در امتداد لبه‌های کناری صفحه نمایش ادامه بده تا چسب‌ها کامل ول کنن.

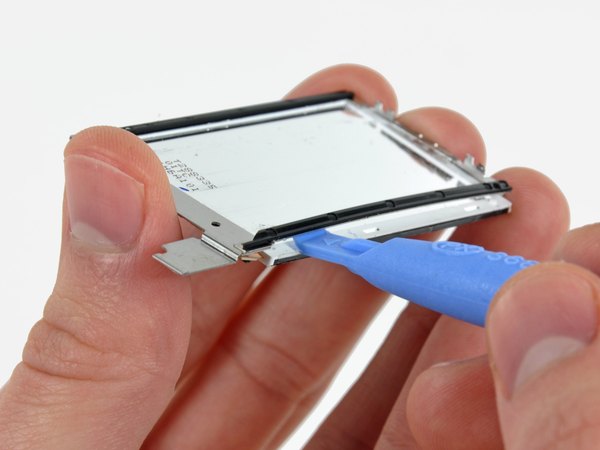

حالا براکت رو از سمت دیگه صفحه نمایش هم به طور کامل جدا کن.

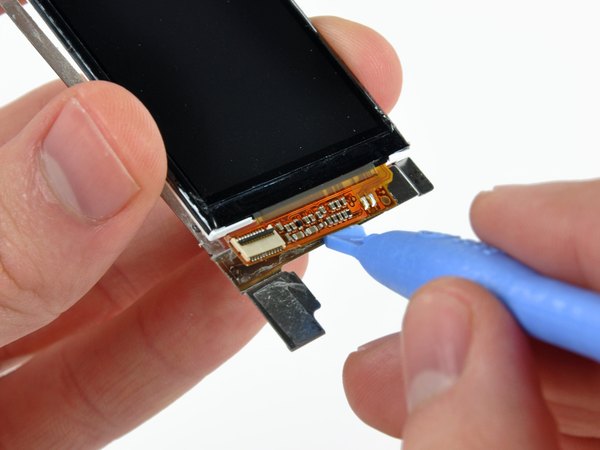

با استفاده از ابزار بازکننده، خیلی باحوصله قطعات الکترونیکی و برد ال‌سی‌دی رو از روی براکت جدا کن.

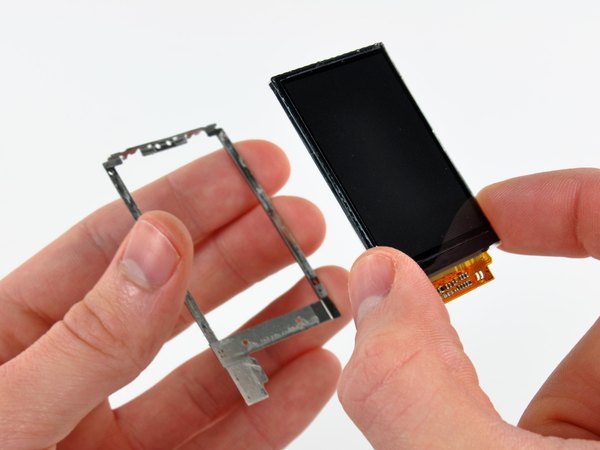

در نهایت، صفحه نمایش رو کاملا از براکت فلزی جدا کن. کار باز کردن تموم شد!

دمت گرم که تا آخر این مسیر با ما همراه بودی! حالا قطعه جدید رو بردار و همین مراحل رو از آخر به اول انجام بده تا آیپاد نانوی قشنگت مثل روز اولش بشه. اگر این آموزش از تیم آیسی‌مدار برات مفید بود، حتما لینک صفحه رو برای دوستات هم بفرست تا اونا هم بتونن از پس تعمیرات دستگاهشون بربیان. موفق باشی!
