آموزش تعویض دکمه‌های Analogue Pocket

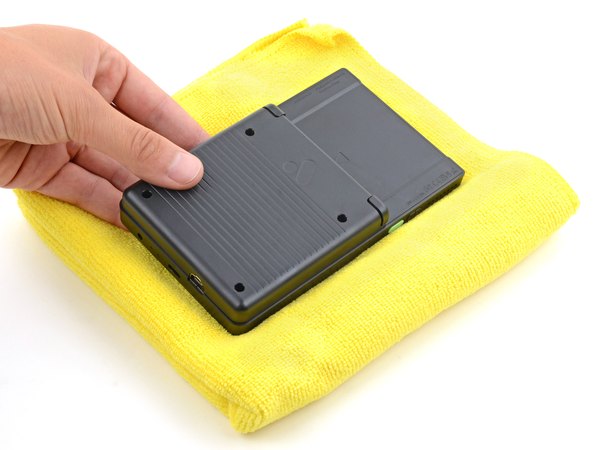

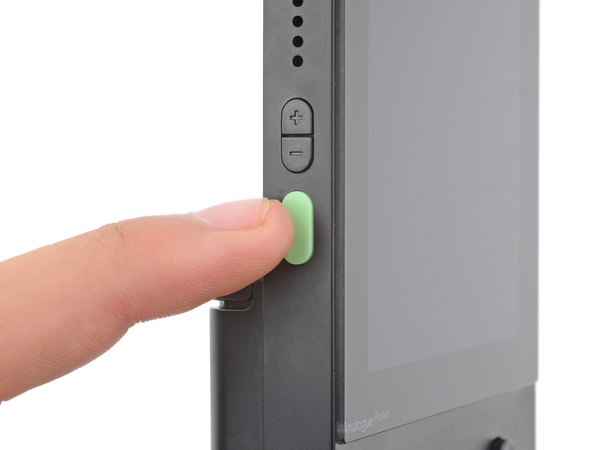

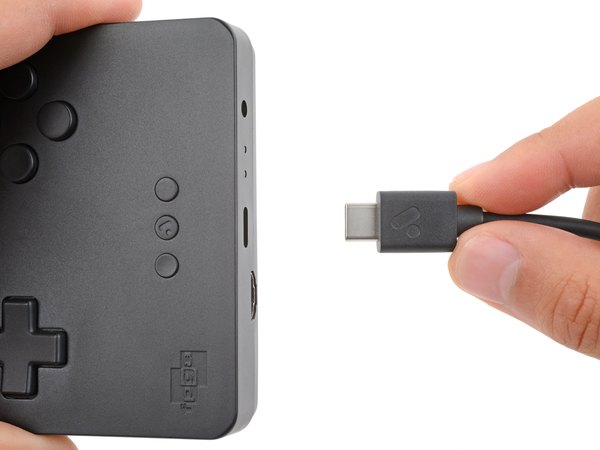

اول از همه، هر کابلی که به دستگاه وصله رو جدا کن و مطمئن شو که کنسول کاملا خاموش شده. برای باز کردن دستگاه باید اونو به پشت بخوابونی. برای اینکه خط و خشی رو صفحه نمایش نیفته، حتما یه حوله نرم یا پد مخصوص زیرش پهن کن. اگه کارت حافظه (SD card) تو دستگاه گذاشتی، همین الان درش بیار که موقع کار نشکنه.

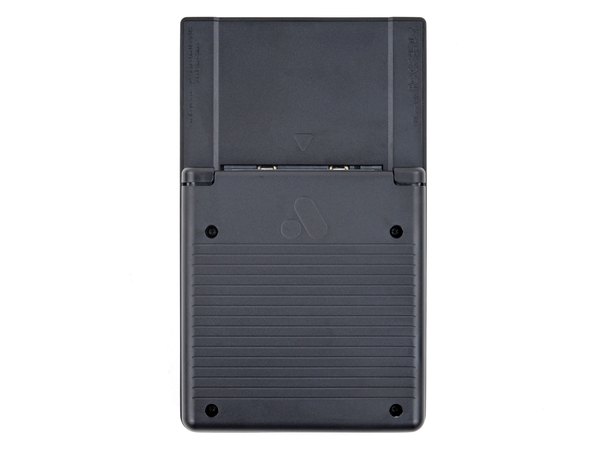

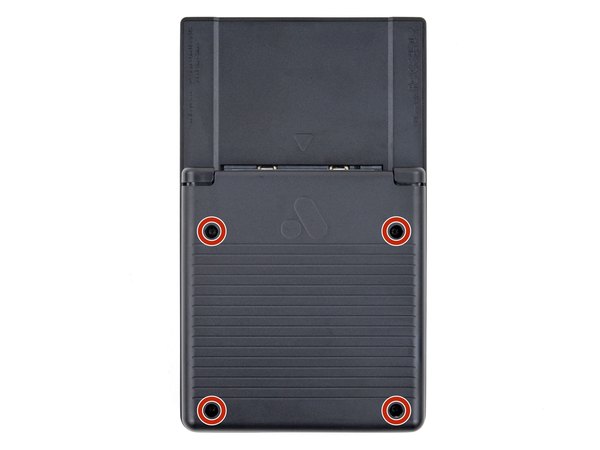

← پیچ‌گوشتی T6 Torx خودت رو بردار و چهار تا پیچ 13.4 میلی‌متری که قاب باتری رو نگه داشتن، باز کن.

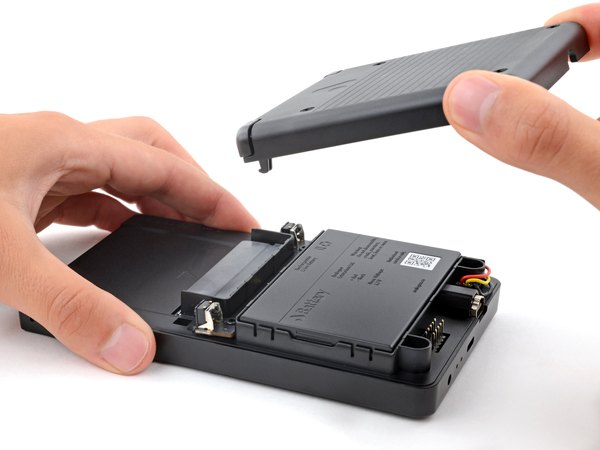

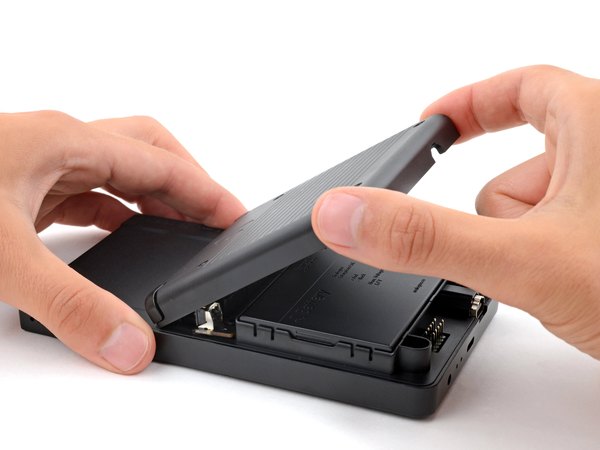

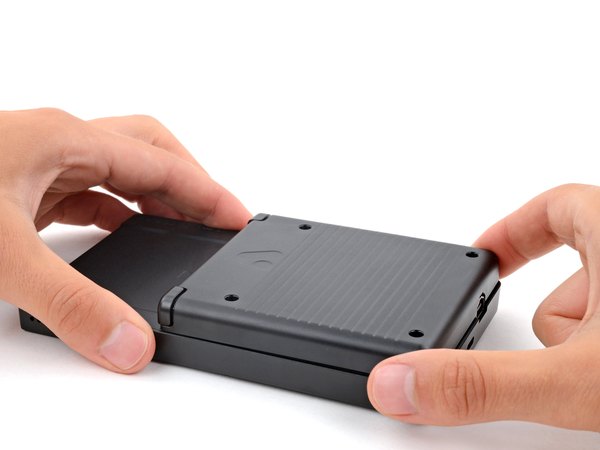

لبه پایینی قاب باتری رو خیلی آروم به سمت بالا بکش تا خارهای پلاستیکیش آزاد بشن. حالا قاب باتری رو کاملا از روی دستگاه بردار و بذار کنار.

موقع بستن دوباره دستگاه، حواست باشه که اول خارهای لبه بالایی قاب باتری رو تو شیارهای قاب پشتی جا بزنی و بعد قاب رو کامل محکم کنی.

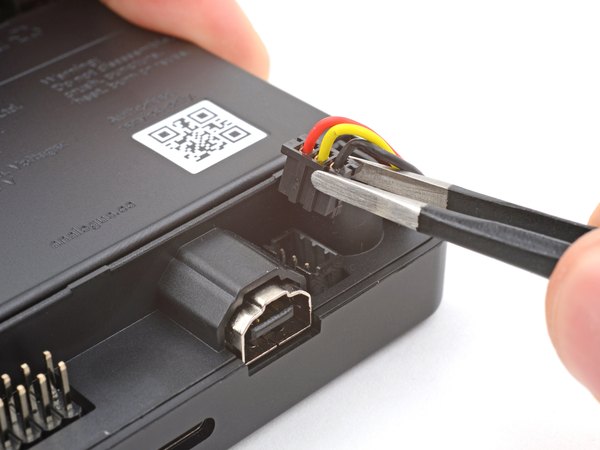

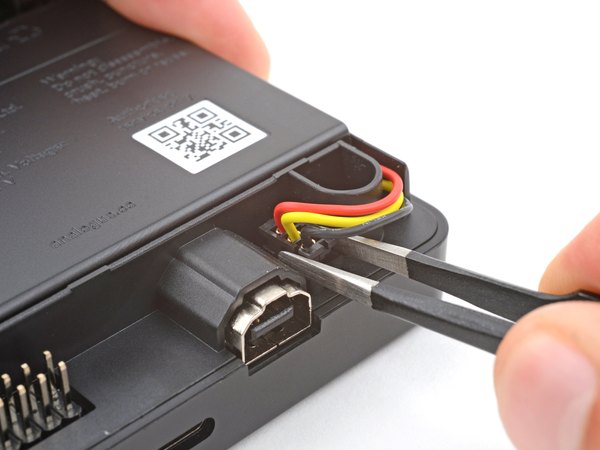

با یه پنس سرپهن، کانکتور باتری رو بگیر و به آرومی از سوکتش تو گوشه پایین سمت راست دستگاه بیرون بکش.

اگه دیدی کانکتور سفت چسبیده و راحت در نمیاد، اونو یه ذره به چپ و راست تکون بده تا شل بشه و راحت‌تر دربیاد.

وقتی خواستی باتری رو دوباره وصل کنی، از سمت تخت اسپاجر استفاده کن و لبه‌های کانکتور رو فشار بده تا قشنگ تو سوکت خودش چفت بشه.

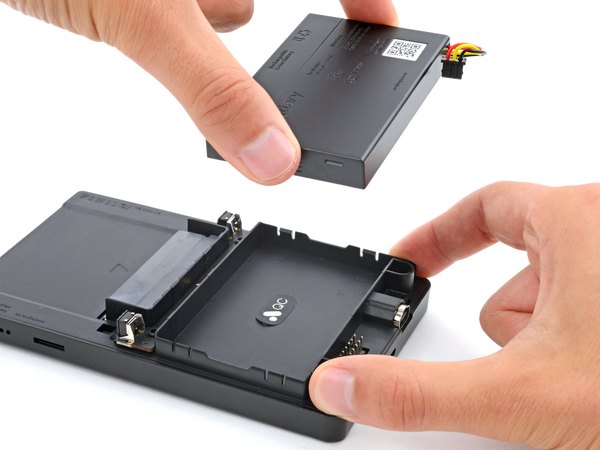

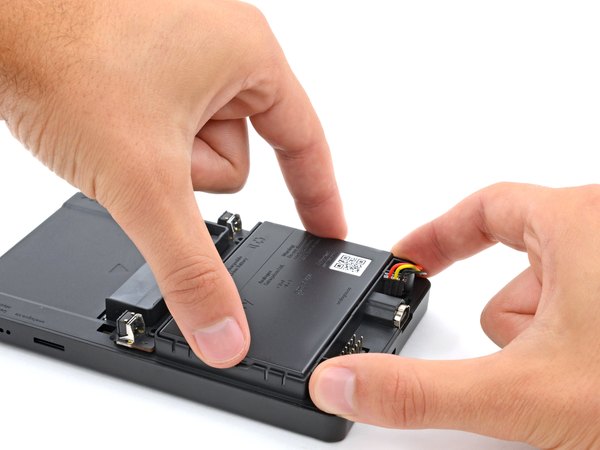

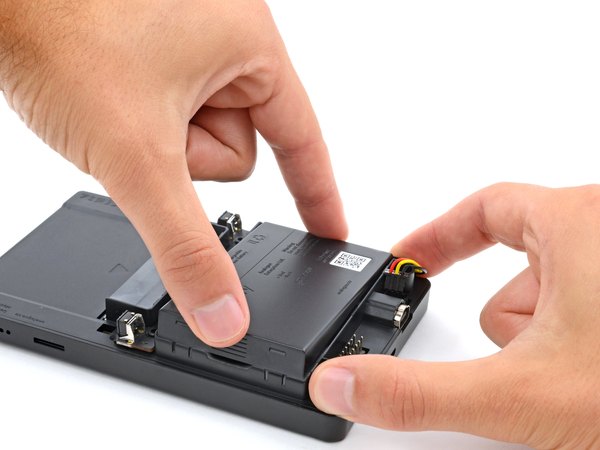

یکی از لبه‌های کوتاه باتری رو بگیر و به سمت بالا بکش تا گیره‌های نگه‌دارنده‌اش آزاد بشن. حالا باتری رو به طور کامل از جای خودش خارج کن.

موقع بستن دستگاه، باتری رو تو محفظه خودش بذار و فشار بده تا گیره‌هاش تق صدا بدن و محکم بشن.

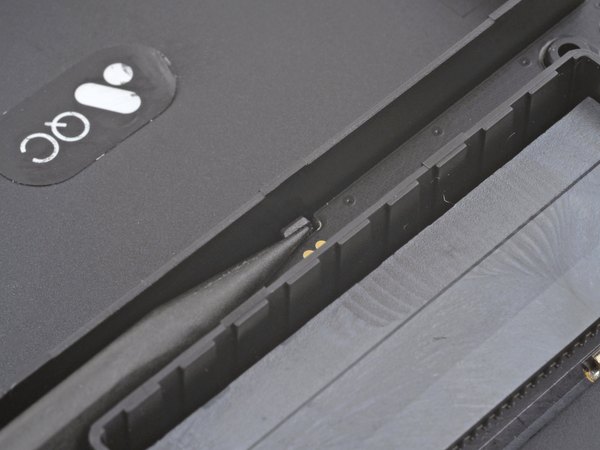

دقت کن که یه گیره پلاستیکی کوچیک تو مرکز برد دکمه‌ها قرار داره که اونو سر جاش محکم نگه می‌داره.

نوک اسپاجر رو بنداز زیر این گیره پلاستیکی و اونو به سمت بیرون هل بده تا برد آزاد بشه.

حواست باشه که به هیچ‌وجه سعی نکنی برد رو کامل دربیاری! این برد با یه فلت خیلی ظریف به دستگاه وصله و کشیدنش باعث پارگی فلت میشه.

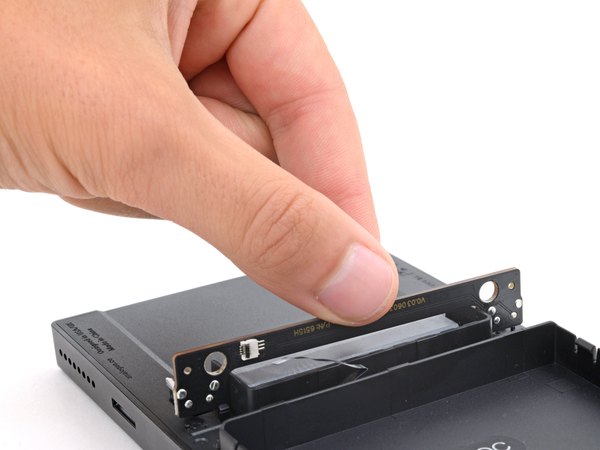

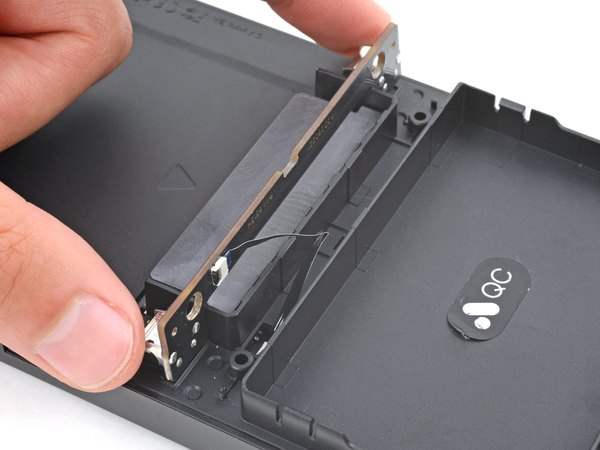

لبه پایینی برد دکمه‌ها رو بگیر و به سمت بالا، یعنی روی قسمت کارتریج‌خوان برگردون. برد رو همونجا روی کارتریج‌خوان قرار بده، طوری که کانکتور فلت به سمت پایین دستگاه قرار بگیره تا بتونی راحت روش کار کنی.

موقع جمع کردن دستگاه، این نکات رو یادت باشه:

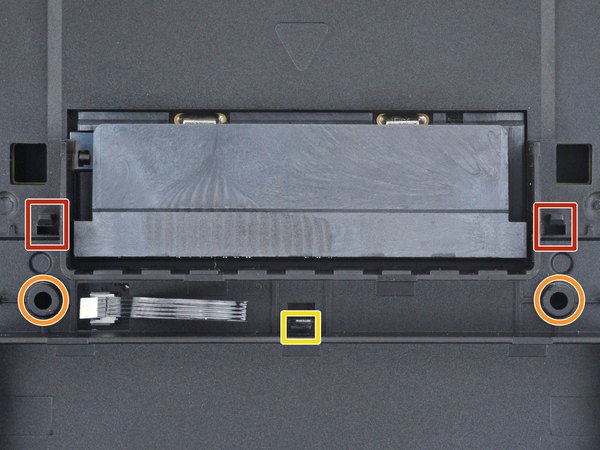

← لبه‌های بالایی برد رو ببر زیر خارهایی که روی قاب پشتی قرار دارن.

← برد رو طوری روی قاب پشتی بخوابون که پایه‌های راهنما دقیقا بیفتن تو سوراخ‌های روی برد.

← در نهایت برد رو فشار بده تا گیره پلاستیکی دوباره چفت بشه.

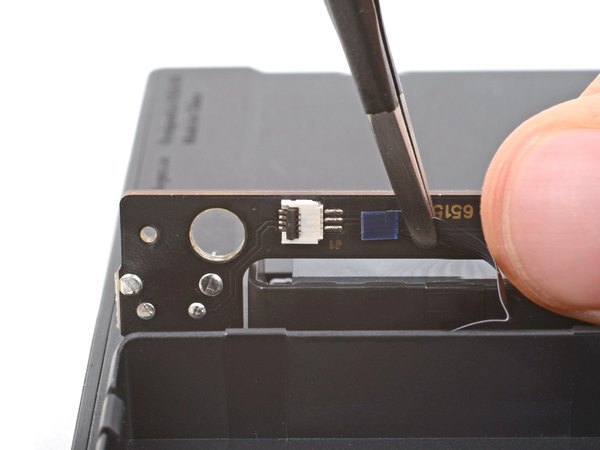

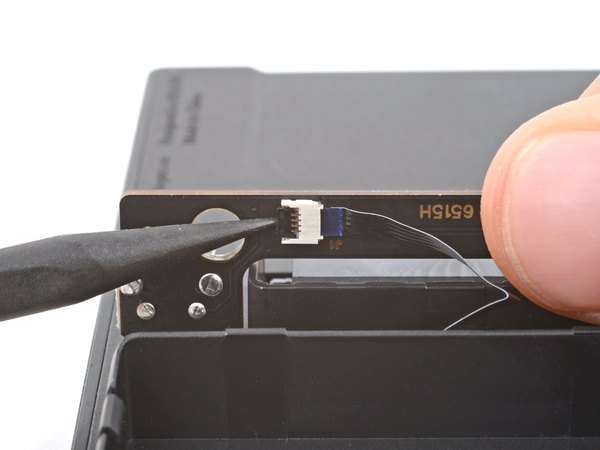

با نوک اسپاجر یا حتی ناخنت، زبونه قفل‌کننده کانکتور ZIF که روی خود برد قرار داره رو به سمت بالا باز کن. حالا با یه پنس سرپهن، فلت رو صاف و مستقیم از داخل سوکت بیرون بکش.

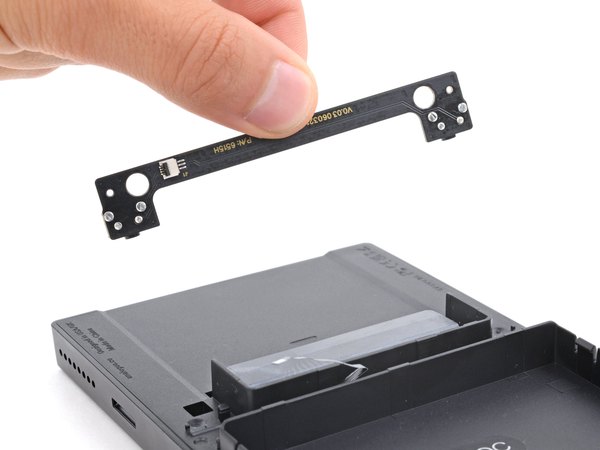

حالا که فلت قطع شده، می‌تونی برد دکمه‌ها رو با خیال راحت برداری و بذاری کنار.

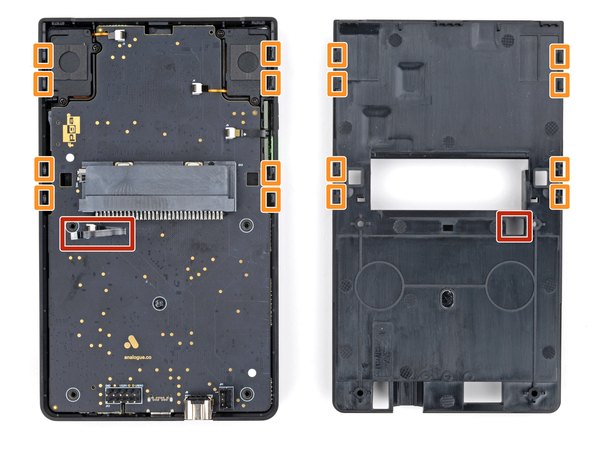

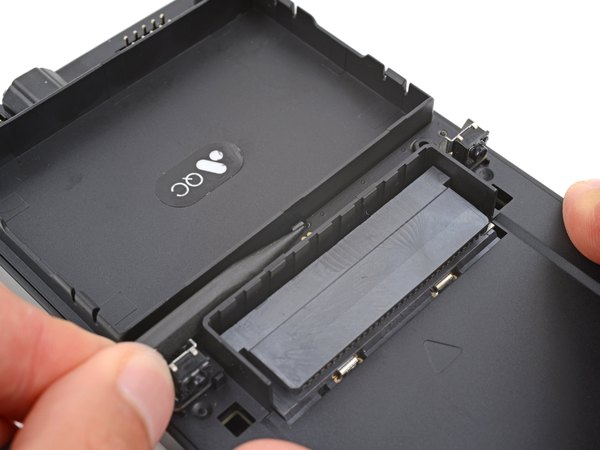

دور تا دور قاب پشتی با یه سری خارهای کشویی به بدنه اصلی وصل شده.

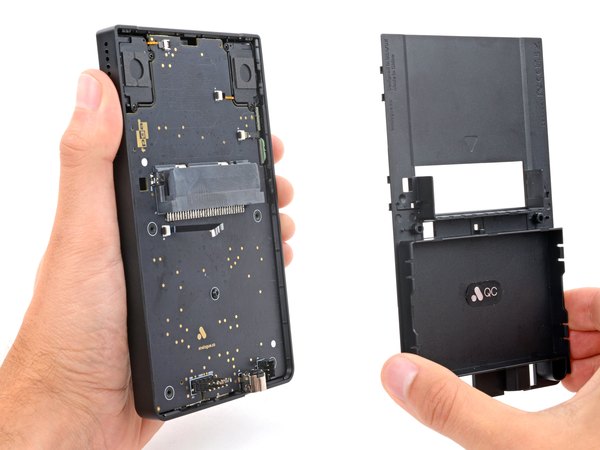

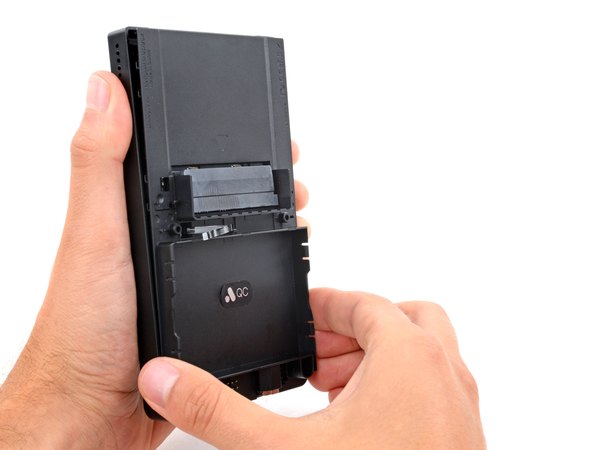

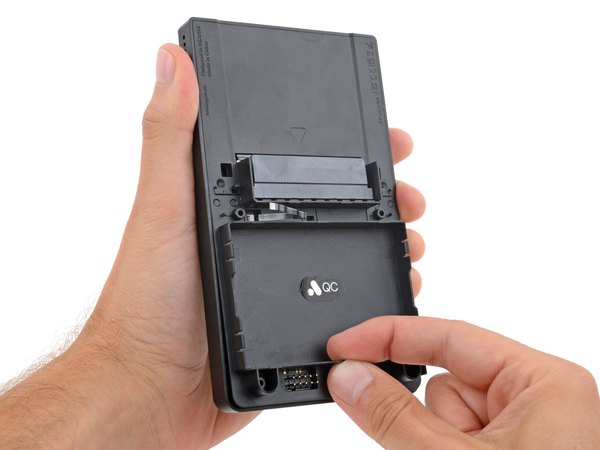

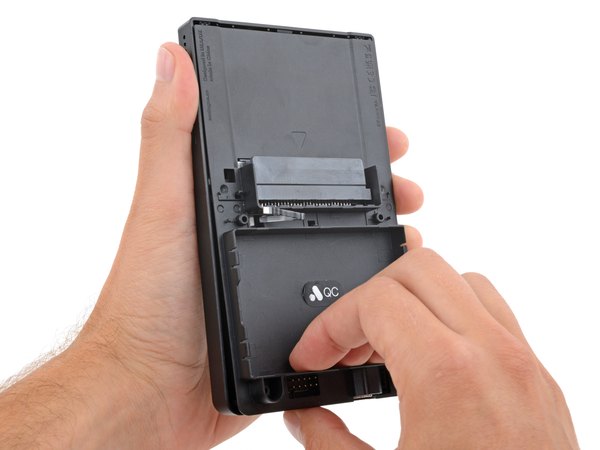

دستگاه رو با یه دستت خیلی محکم نگه دار تا تکون نخوره. با دست دیگه‌ات، لبه پایینی قاب پشتی رو به سمت بالا بکش تا از قاب جلویی جدا بشه. حالا قاب پشتی رو به سمت پایین بکش تا خارهای کشویی کاملا آزاد بشن.

قاب پشتی رو به طور کامل از روی دستگاه بردار.

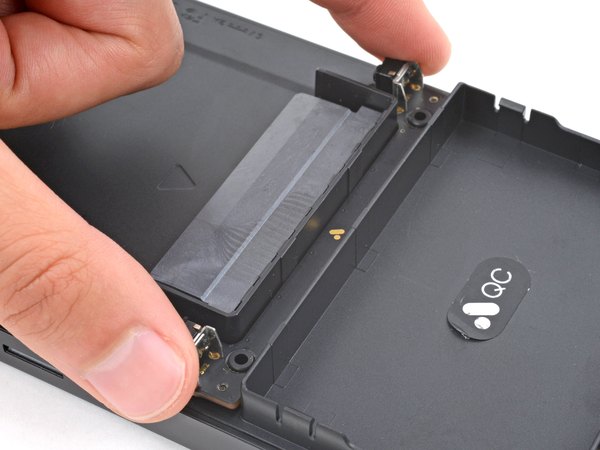

برای بستن قاب پشتی این موارد رو رعایت کن:

← فلت برد دکمه‌ها رو از داخل شیار مخصوصش روی قاب پشتی رد کن.

قاب پشتی رو طوری روی قاب جلویی بذار که لبه پایینی اون یه مقدار بیرون‌زدگی داشته باشه.

این کار باعث میشه خارها تو مسیر درستشون قرار بگیرن. اگه قاب‌ها رو کاملا مماس هم بذاری، خارها جا نمیرن.

← قاب رو به سمت داخل فشار بده و به طرف بالا بکش تا خارهای کشویی قشنگ چفت بشن.

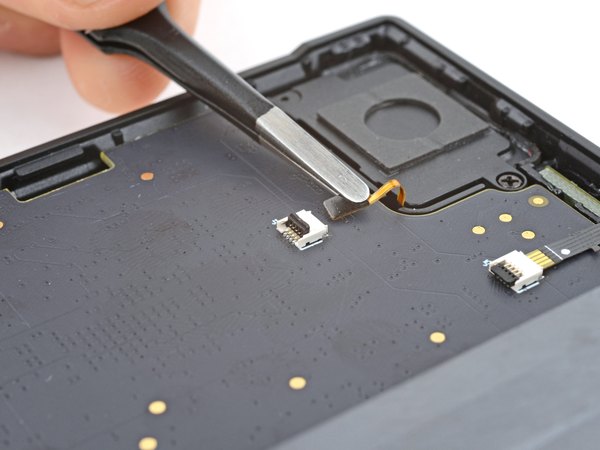

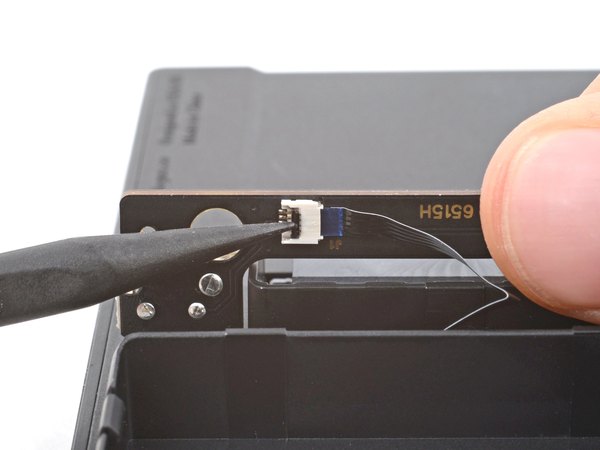

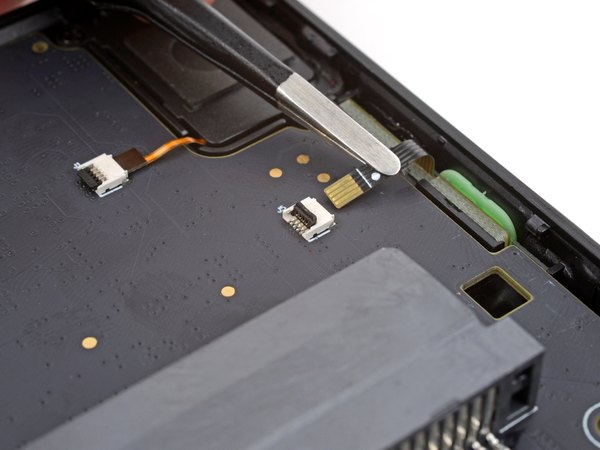

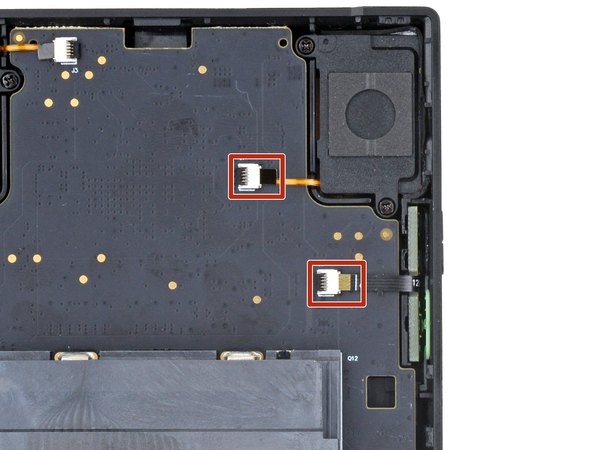

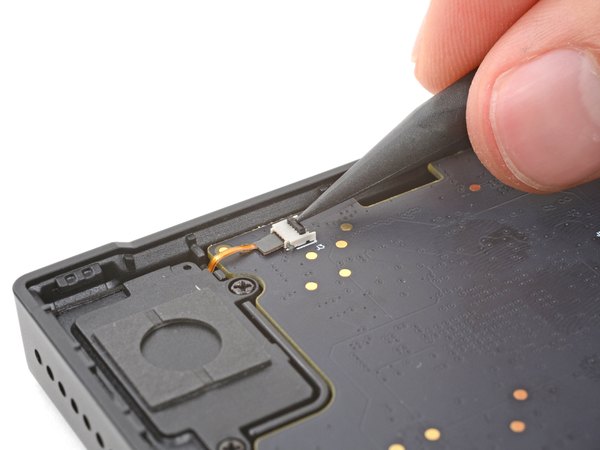

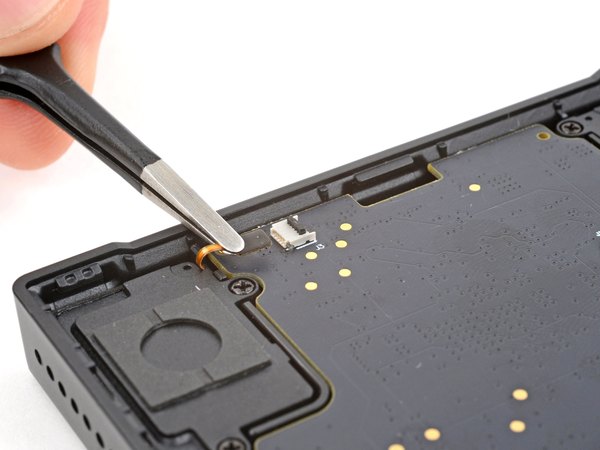

با نوک اسپاجر زبونه قفل کانکتور ZIF مربوط به کابل اسپیکر سمت راست رو به بالا باز کن. با پنس سرپهن، کابل رو مستقیم و بدون زاویه از سوکت دربیار.

← همین کار رو دقیقا برای اسپیکر سمت چپ و فلت دکمه‌های پاور و ولوم تکرار کن تا اونا هم از روی مادربرد آزاد بشن.

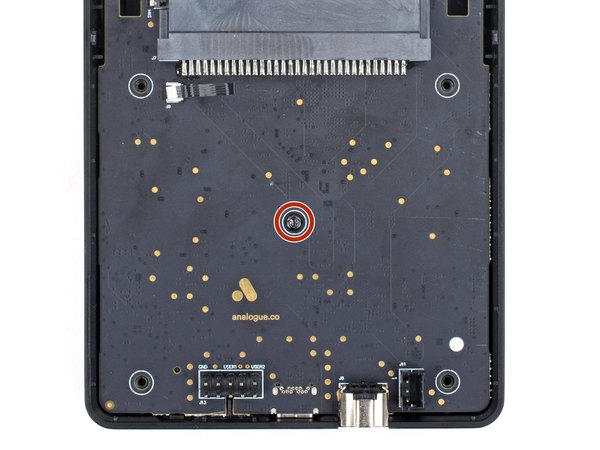

← با پیچ‌گوشتی T6 Torx، تک پیچ 7.4 میلی‌متری که مادربرد رو نگه داشته رو باز کن.

باز هم تاکید می‌کنیم که برد رو کامل بیرون نکشی! یه فلت فوق‌العاده حساس این برد رو به صفحه نمایش وصل کرده.

قبل از اینکه مادربرد رو بلند کنی، یه بار دیگه چک کن که کارت حافظه رو درآورده باشی.

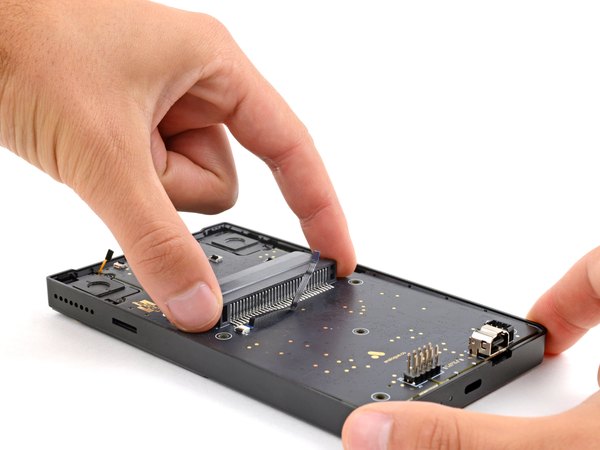

← لبه‌های بیرونی کارتریج‌خوان رو بگیر و لبه پایینی مادربرد رو خیلی نرم به سمت بالا بکش تا بتونی به فلت صفحه نمایش دسترسی پیدا کنی.

مادربرد رو تو همین حالت بلند شده نگه دار تا بریم سراغ مرحله بعدی.

موقع بستن دستگاه، دقت کن که هیچ‌کدوم از اون سه تا کابل اصلی مادربرد موقع پایین آوردن برد، زیرش گیر نکنن.

تو این مرحله خیلی مراقب باش که ابزارت به قطعات ریزی که روی برد لحیم شدن کشیده نشه و آسیبی بهشون نرسه.

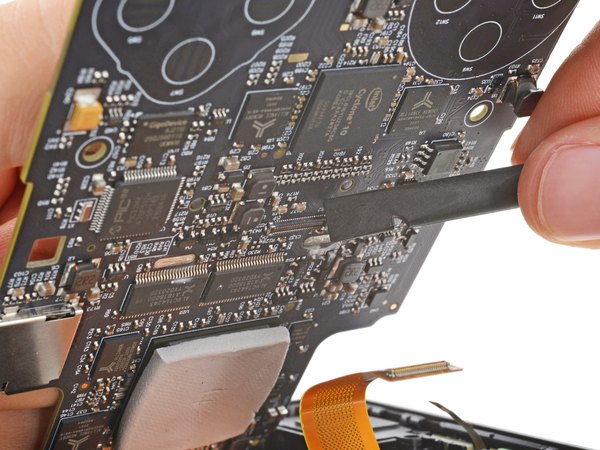

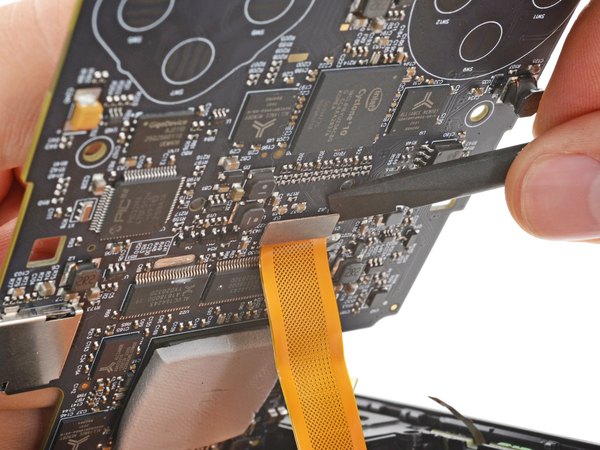

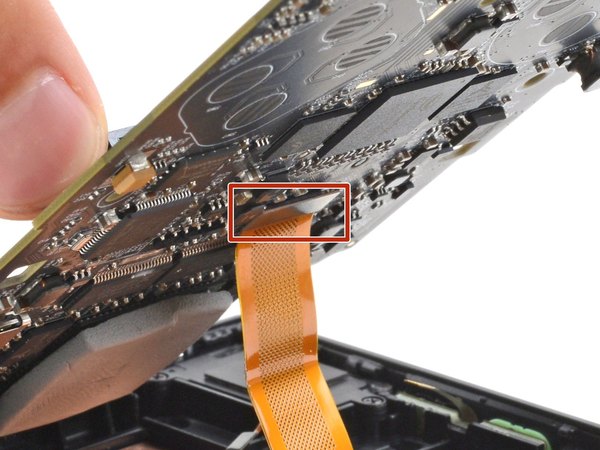

سر تخت اسپاجر رو ببر زیر گوشه سمت راست بالای کانکتور فشاری فلت صفحه نمایش. اسپاجر رو یه کم بچرخان تا کانکتور با یه صدای تق از جاش کنده بشه و فلت آزاد بشه.

برای وصل کردن دوباره این مدل کانکتورهای فشاری، اونو دقیق سر جاش تنظیم کن و اول یک سمتش رو فشار بده تا جا بره، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو فشار نده، چون اگه تنظیم نباشه پین‌هاش کج میشن و مرخص میشه.

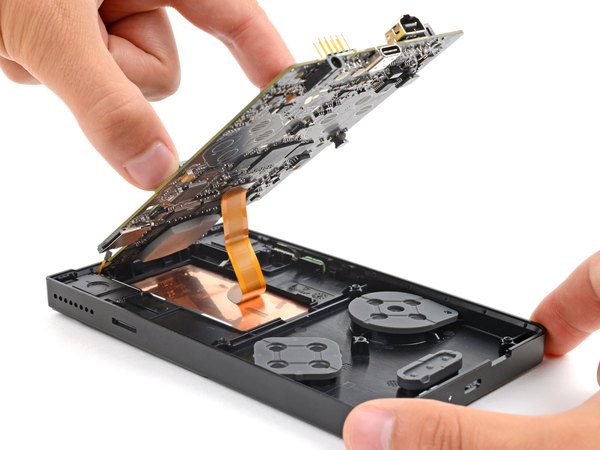

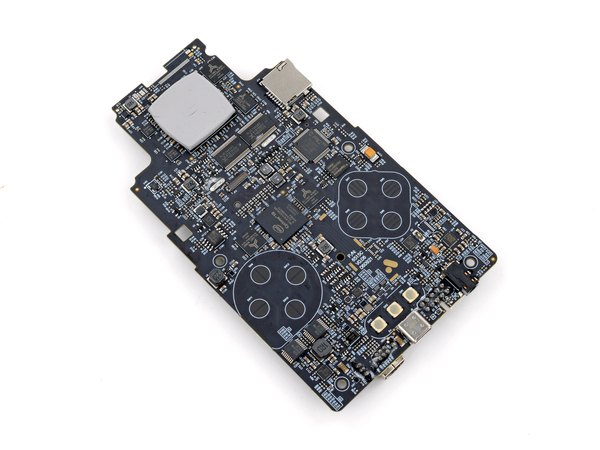

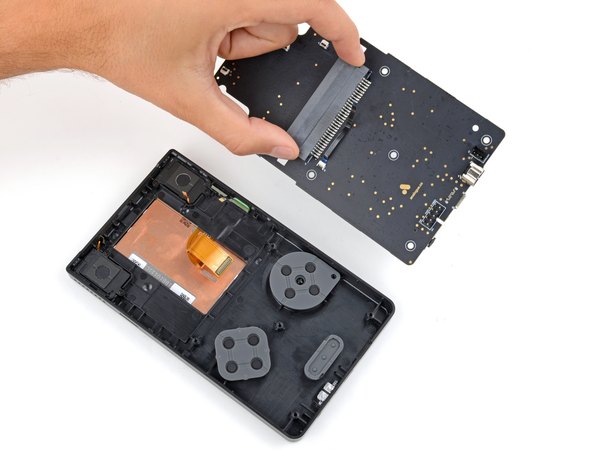

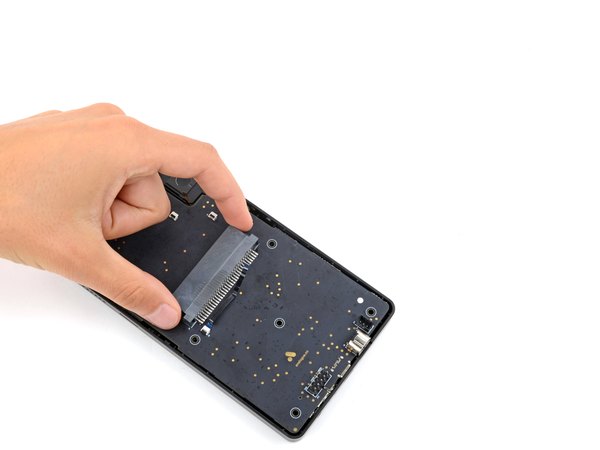

حالا مادربرد رو بلند کن و به طور کامل از قاب جلویی جداش کن. برای اینکه به قطعات روی برد آسیبی نرسه، اونو از سمت کارتریج‌خوان روی میز کارت بخوابون.

اگه پد حرارتی روی پردازنده اصلی تو لبه بالایی برد کنده شده، با دستت خیلی آروم اونو سر جاش برگردون.

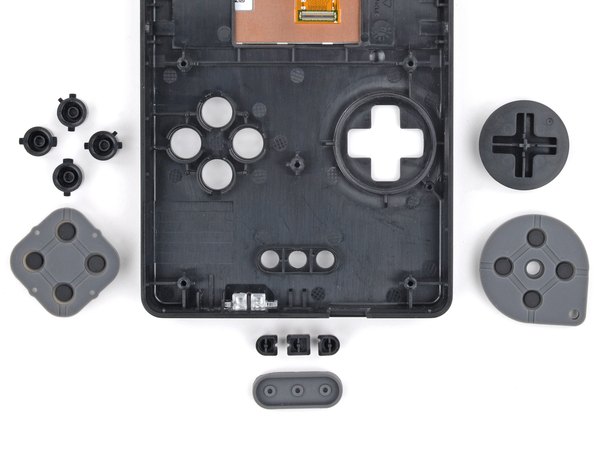

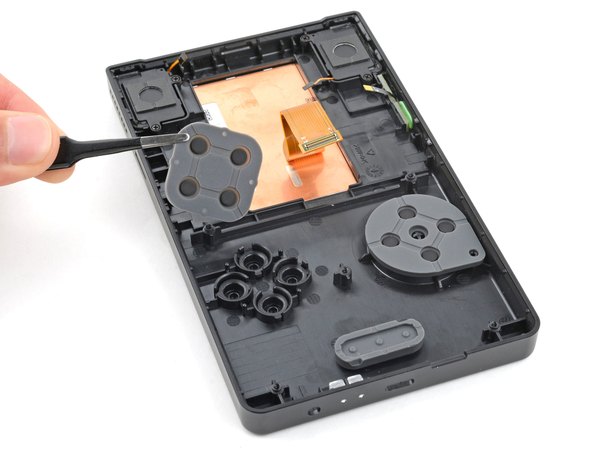

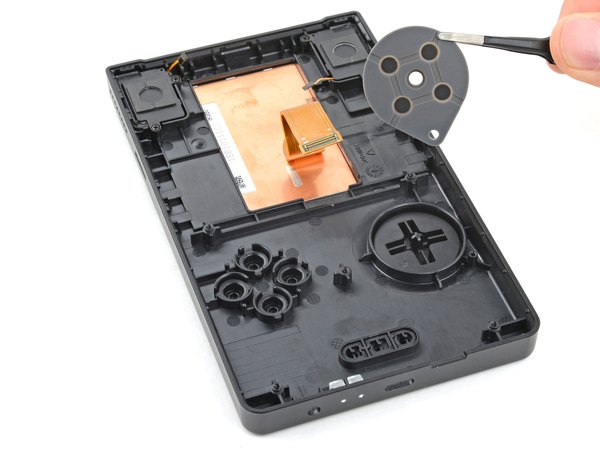

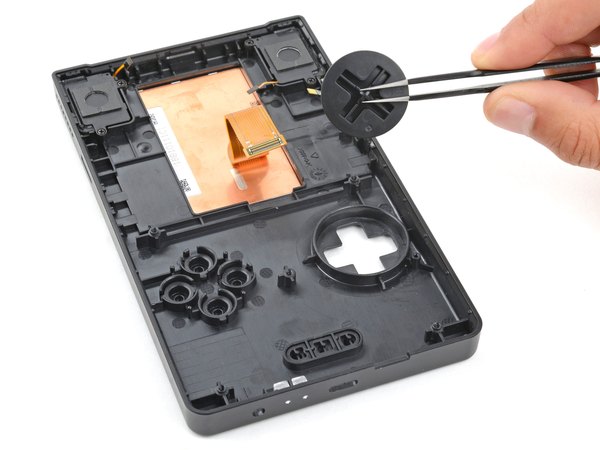

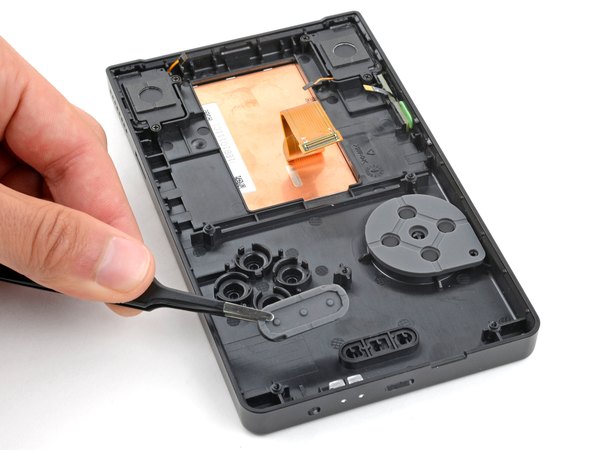

حالا به راحتی هر سه تا پد سیلیکونی دکمه‌ها رو از سر جاشون بردار.

موقع بستن، این پدها رو دقیقا روی دکمه‌ها تنظیم کن و یه فشار کوچیک بده تا سر جاشون بشینن.

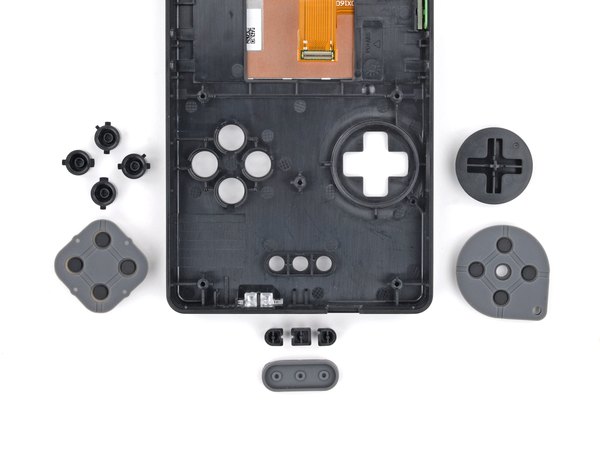

پد دکمه‌های جهت‌دار یه بریدگی داره که باید با پین روی قاب جلویی تنظیم بشه. اما پدهای دکمه‌های اصلی و هوم رو هر طرفی بچرخونی مشکلی نداره.

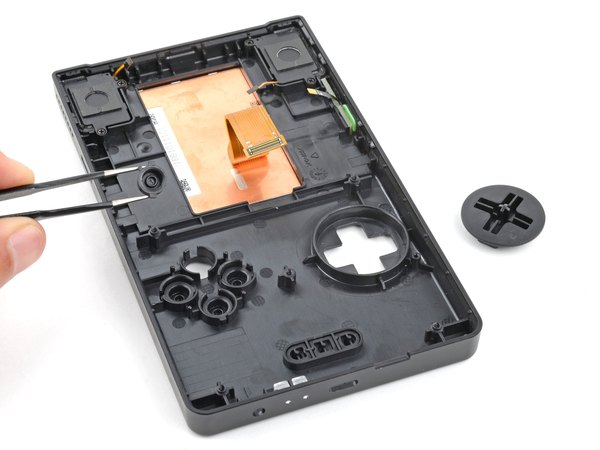

با همون پنس سرپهن، دکمه‌های قدیمی رو از داخل قاب دربیار.

برای جا زدن دکمه‌های جدید، به شیارهای راهنمای هر دکمه دقت کن. هر دکمه فقط تو یه جهت خاص تو جای خودش می‌شینه، پس به زور متوسل نشو!

بسیار عالی، خسته نباشی! الان دیگه دکمه‌های جدید رو با موفقیت نصب کردی. برای جمع کردن دستگاه، کافیه همین مراحلی که با هم رفتیم رو از آخر به اول انجام بدی.
