آموزش تعویض صفحه نمایش Analogue Pocket

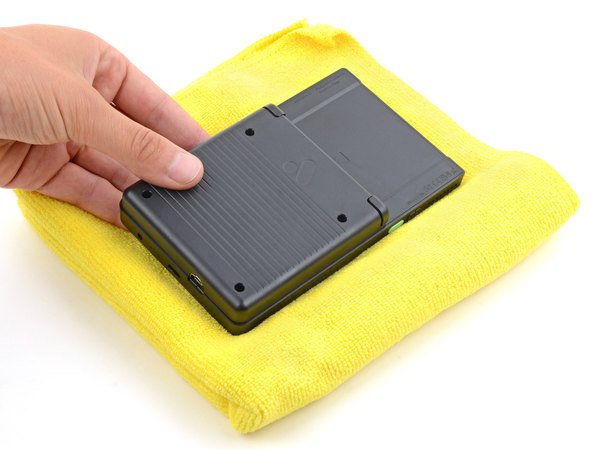

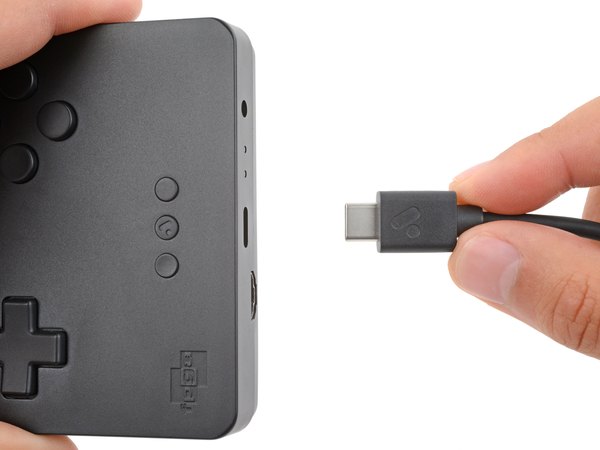

اول از همه تمام کابل‌ها رو جدا کن و مطمئن شو که کنسولت کاملا خاموشه. برای شروع کار باید دستگاه رو به پشت روی میز بخوابونی. برای اینکه صفحه نمایش خط نیفته، حتما یه حوله نرم یا پارچه تمیز زیرش پهن کن. اگه کارت حافظه (SD) روی دستگاهت نصبه، همین الان درش بیار تا موقع باز کردن قاب نشکنه.

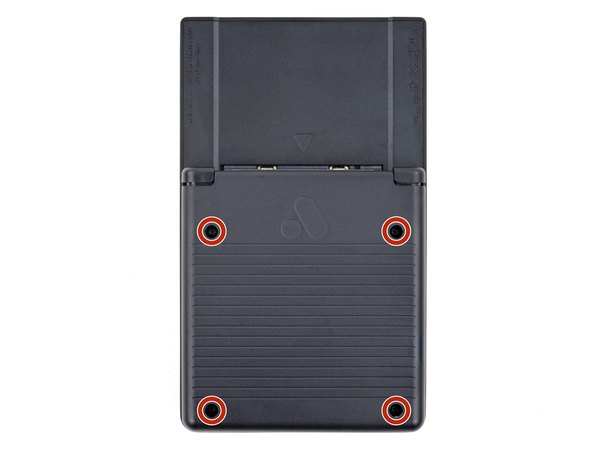

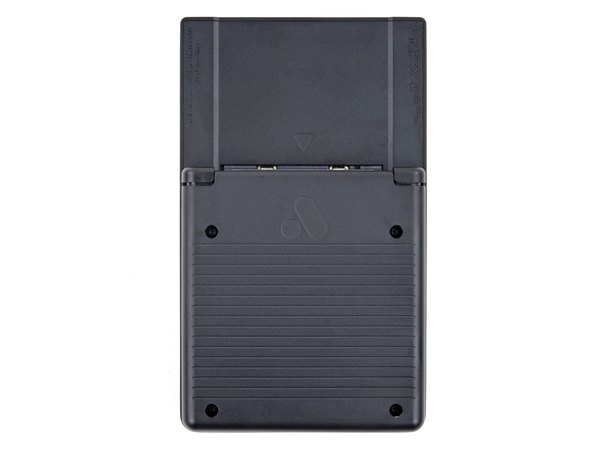

← پیچ‌گوشتی T6 Torx رو بردار و چهار تا پیچ 13.4 میلی‌متری که درپوش باتری رو نگه داشتن، به دقت باز کن.

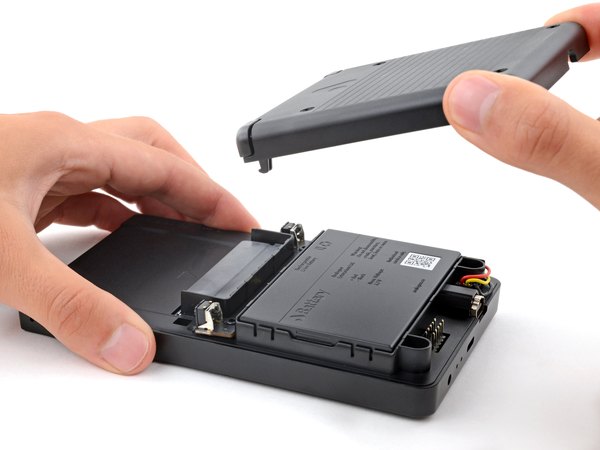

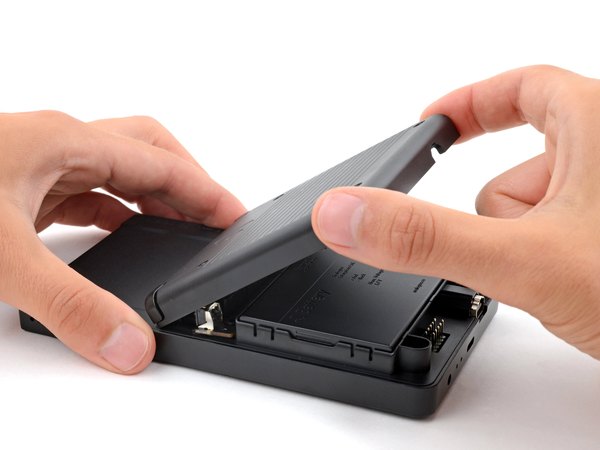

لبه پایینی درپوش باتری رو خیلی آروم به سمت بالا بکش تا خارهای پلاستیکیش آزاد بشن. حالا درپوش رو کامل بردار و کنار بذار.

موقع بستن دستگاه یادت باشه که اول خارهای لبه بالایی درپوش رو تو شیارهای مخصوصشون جا بزنی و بعد قاب رو سر جاش محکم کنی.

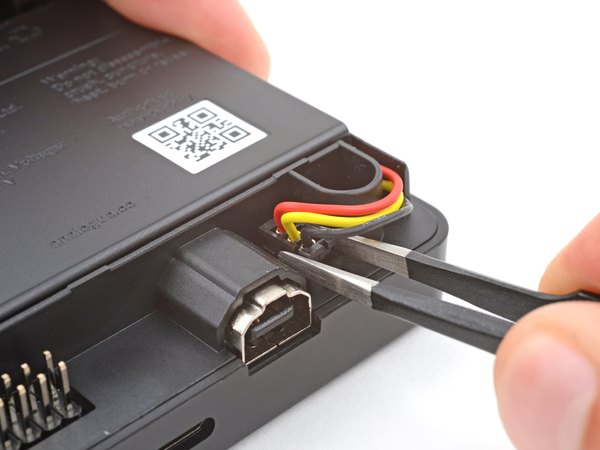

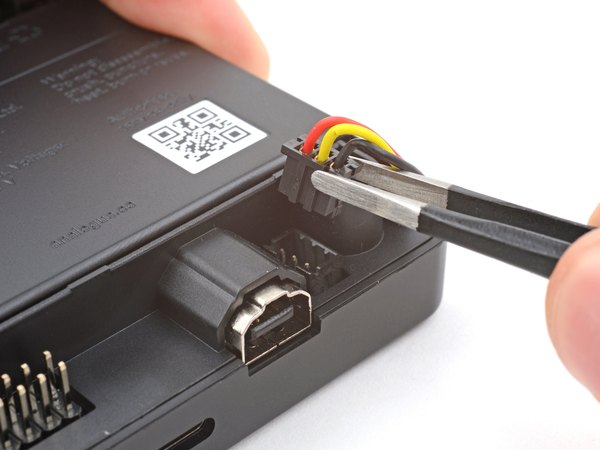

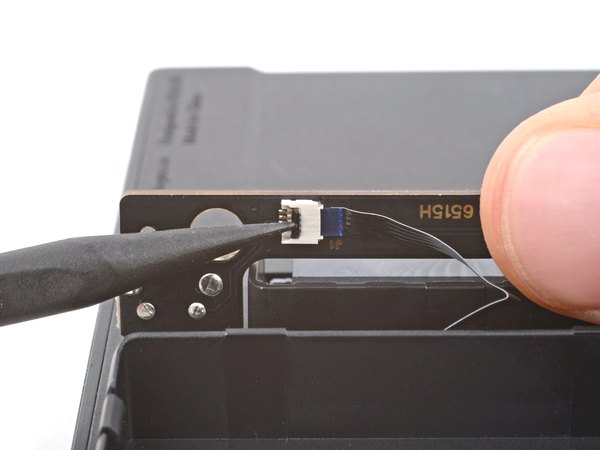

با یه پنس سرپهن، کانکتور باتری رو بگیر و خیلی نرم از سوکتش که تو گوشه پایین سمت راست قرار داره، بیرون بکش.

اگه دیدی کانکتور یه مقدار سفت چسبیده، می‌تونی خیلی ریز اونو به چپ و راست تکون بدی تا شل بشه و راحت‌تر دربیاد.

برای وصل کردن دوباره باتری، از سمت تخت اسپاجر کمک بگیر و لبه‌های کانکتور رو به سمت پایین فشار بده تا قشنگ تو سوکت چفت بشه.

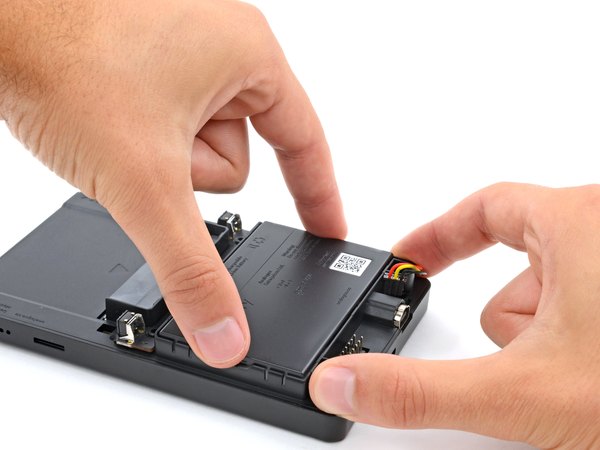

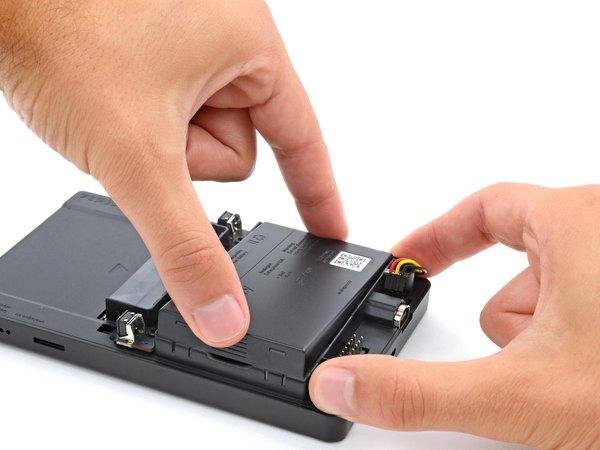

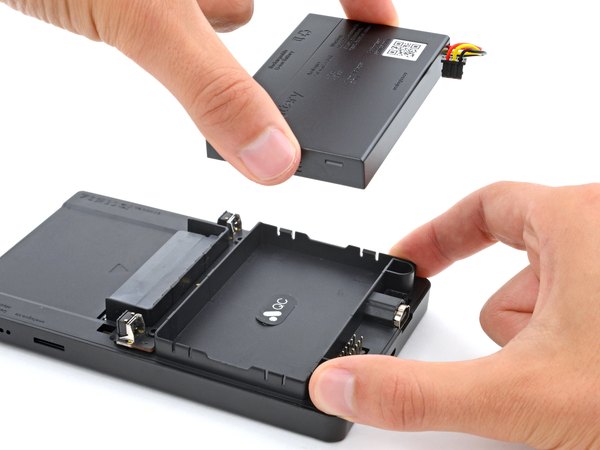

یکی از لبه‌های کوتاه باتری رو بگیر و به سمت بالا بکش تا گیره‌های نگه‌دارنده‌اش آزاد بشن. حالا باتری رو به طور کامل از محفظه‌اش خارج کن.

وقتی خواستی باتری رو برگردونی، اونو سر جاش بذار و یه فشار کوچیک بده تا گیره‌هاش تق صدا بدن و محکم بشن.

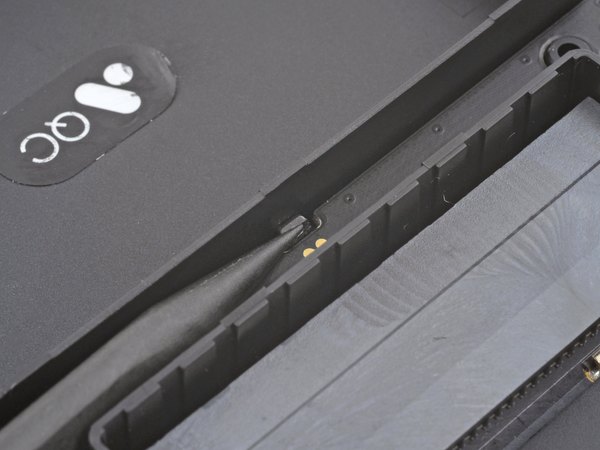

یه گیره پلاستیکی کوچیک دقیقا تو مرکز برد دکمه‌ها قرار داره که اونو سر جاش نگه داشته.

نوک اسپاجر رو بنداز پشت این گیره و اونو به سمت بیرون هل بده تا برد آزاد بشه.

حواست باشه که اصلا سعی نکنی برد رو تو این مرحله کامل بیرون بکشی! یه فلت خیلی ظریف این برد رو به بدنه وصل کرده که اگه کشیده بشه پاره میشه.

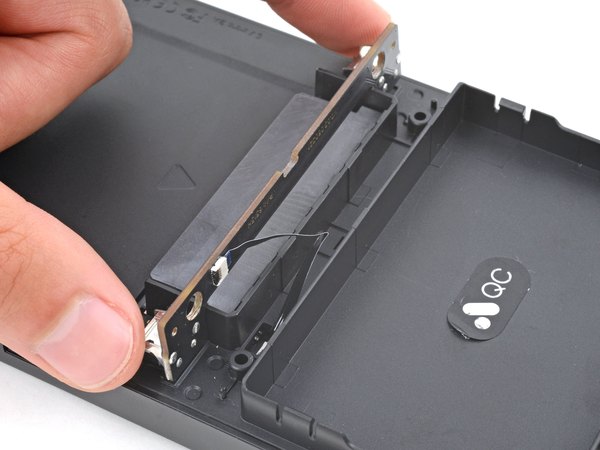

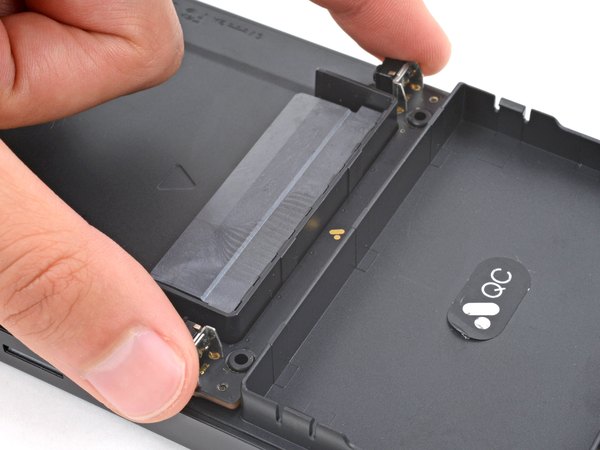

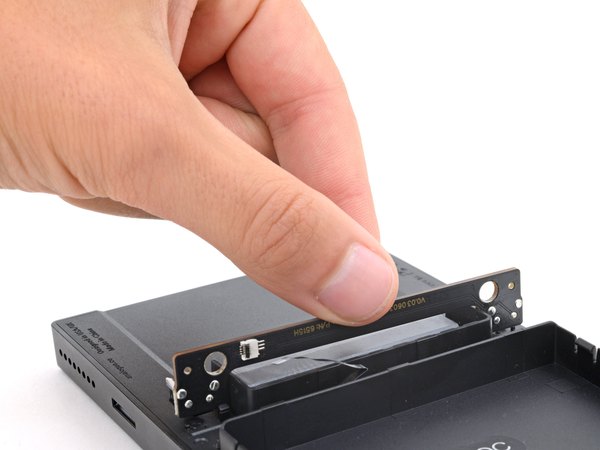

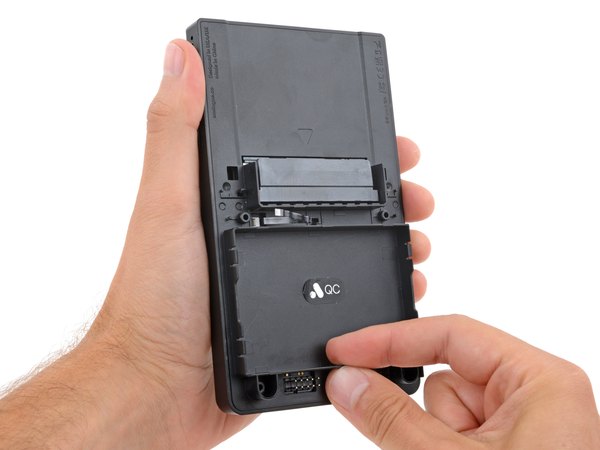

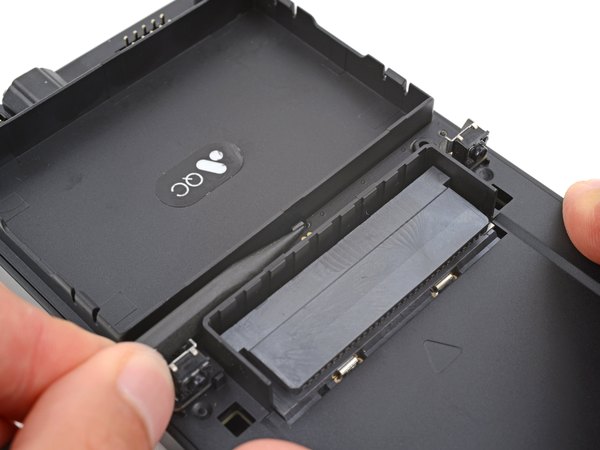

لبه پایینی برد دکمه‌ها رو بگیر و به سمت بالا، یعنی روی قسمت کارتریج‌خوان برگردون. برد رو همونجا روی کارتریج‌خوان طوری قرار بده که کانکتور فلتش به سمت پایین دستگاه باشه تا راحت بهش دسترسی داشته باشی.

موقع جمع کردن دستگاه این نکات رو یادت بمونه:

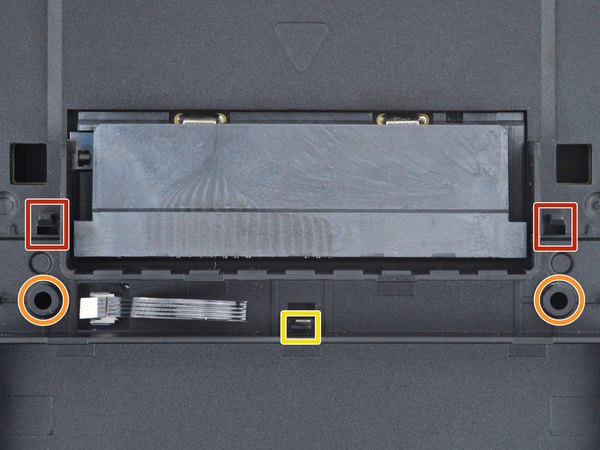

← لبه‌های بالایی برد رو ببر زیر خارهایی که روی قاب پشتی هستن.

← برد رو طوری بخوابون که پین‌های راهنما دقیقا تو سوراخ‌های روی برد جا بیفتن.

← در نهایت برد رو فشار بده تا اون گیره پلاستیکی وسط دوباره چفت بشه.

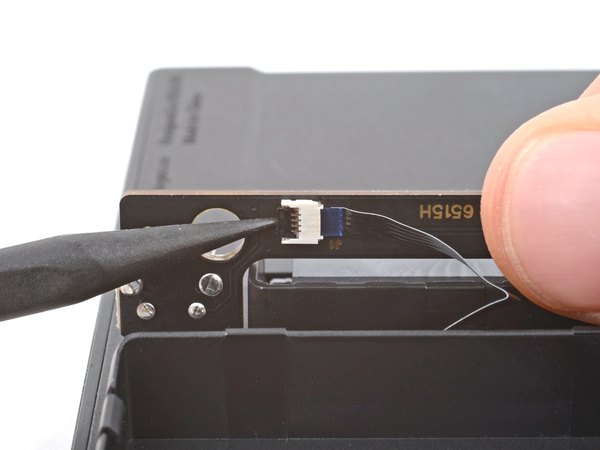

با نوک اسپاجر یا حتی ناخنت، زبونه قفل‌کننده کانکتور ZIF رو که روی خود برد قرار داره، به سمت بالا باز کن. حالا با یه پنس سرپهن، فلت رو خیلی صاف و مستقیم از داخل سوکت بیرون بکش.

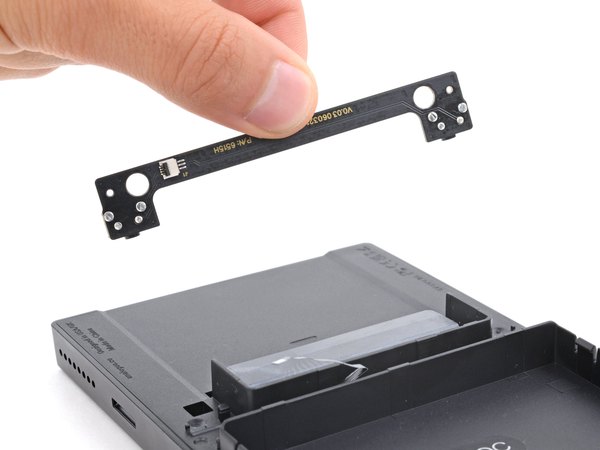

الان که فلت قطع شده، می‌تونی برد دکمه‌ها رو کاملا برداری و بذاری یه گوشه امن.

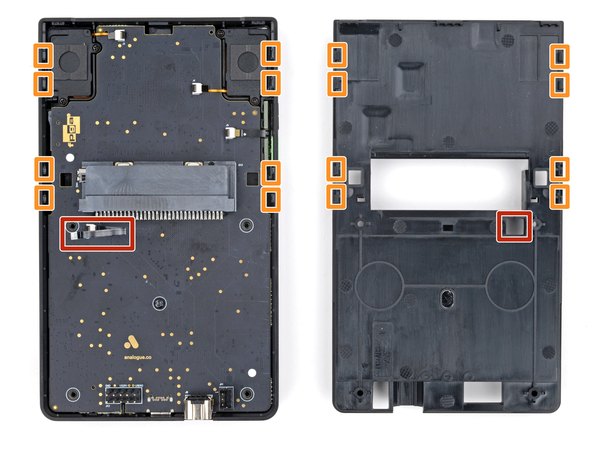

دور تا دور قاب پشتی با یه سری خارهای کشویی به قاب جلویی چفت شده.

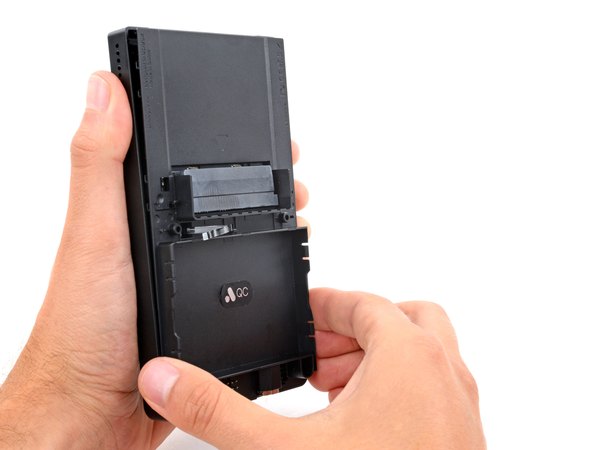

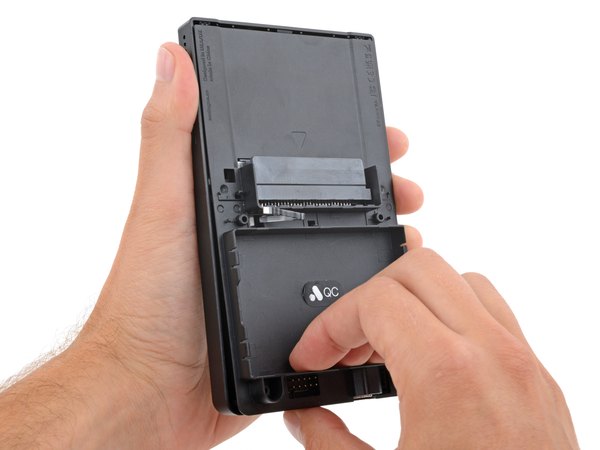

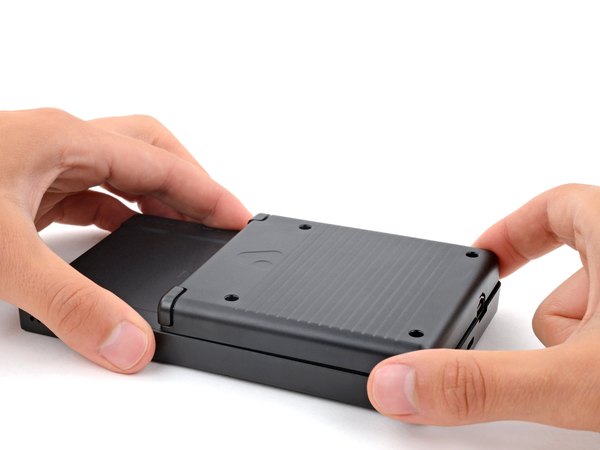

دستگاه رو با یه دستت محکم نگه دار تا ثابت بمونه. با دست دیگه‌ات، لبه پایینی قاب پشتی رو به سمت بالا بکش تا از قاب جلویی فاصله بگیره. حالا قاب پشتی رو به سمت پایین بکش تا خارهای کشویی کامل از هم جدا بشن.

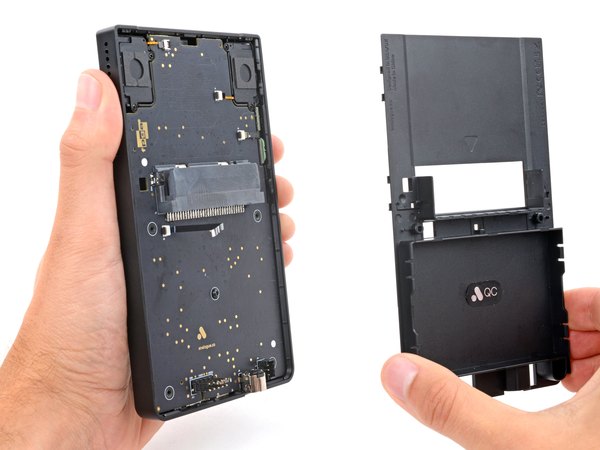

قاب پشتی رو به طور کامل از روی دستگاه بردار.

برای بستن قاب پشتی حواست به این موارد باشه:

← فلت برد دکمه‌ها رو از شیار مخصوصش روی قاب پشتی رد کن.

قاب پشتی رو طوری روی قاب جلویی قرار بده که لبه پایینیش یه کم بیرون‌زدگی داشته باشه.

این کار باعث میشه خارها تو مسیر درستشون قرار بگیرن. اگه قاب‌ها رو دقیقا مماس هم بذاری، خارها جا نمیرن.

← قاب رو به سمت داخل فشار بده و به طرف بالا بکش تا خارهای کشویی قشنگ چفت بشن.

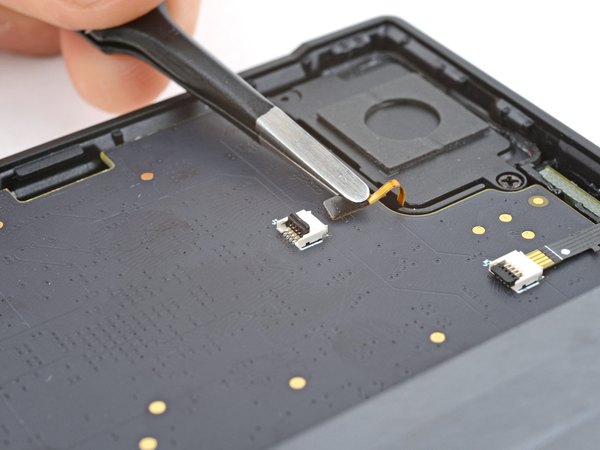

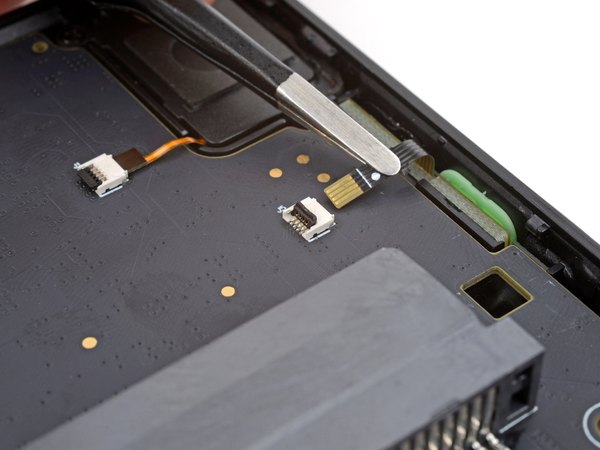

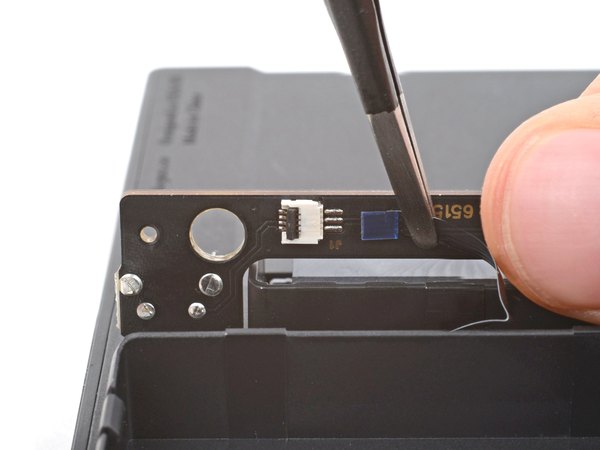

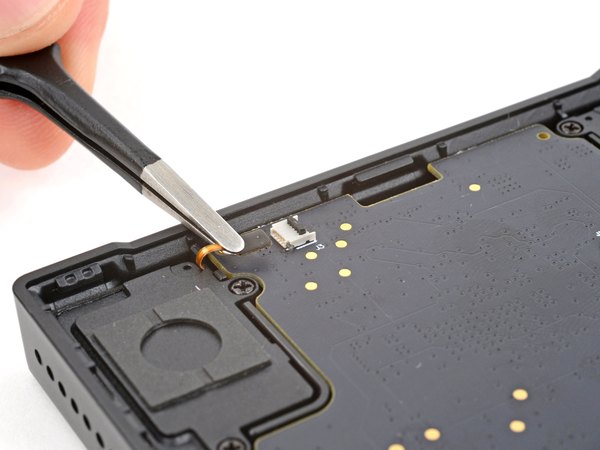

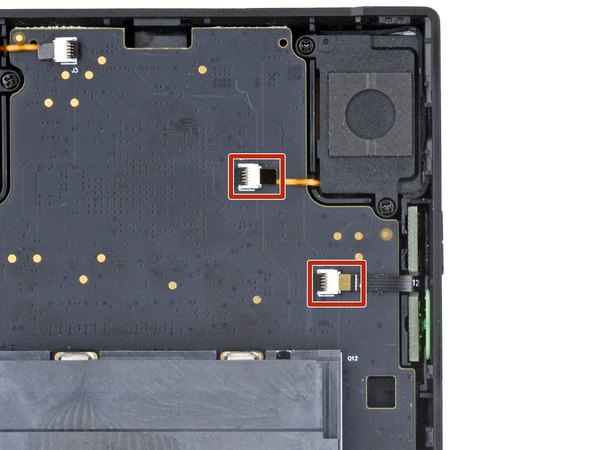

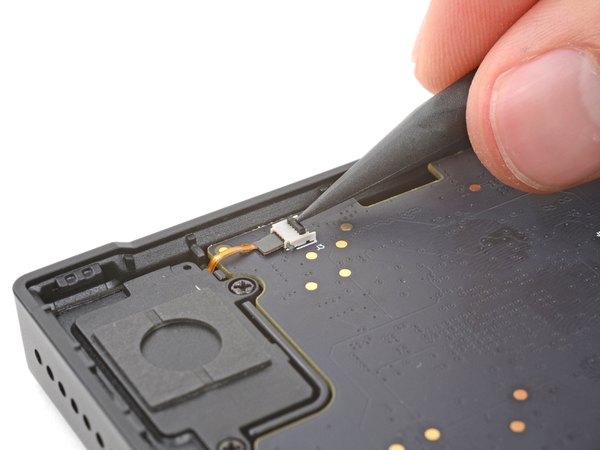

با نوک اسپاجر، زبونه قفل کانکتور ZIF مربوط به کابل اسپیکر سمت راست رو به سمت بالا باز کن. با پنس سرپهن، کابل رو مستقیم و بدون زاویه از سوکت بیرون بیار.

← همین کار رو دقیقا برای اسپیکر سمت چپ و فلت دکمه‌های پاور و ولوم تکرار کن تا اونا هم از روی مادربرد آزاد بشن.

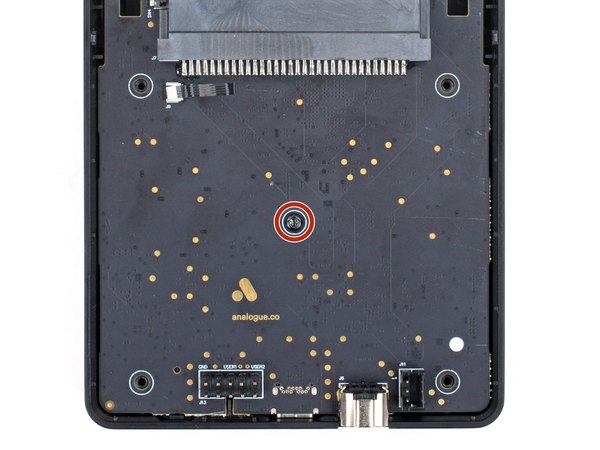

← با پیچ‌گوشتی T6 Torx، تک پیچ 7.4 میلی‌متری که مادربرد رو به قاب محکم کرده باز کن.

باز هم تاکید می‌کنم، مادربرد رو کامل بیرون نکشی! یه فلت فوق‌العاده حساس این برد رو به صفحه نمایش وصل کرده.

قبل از اینکه برد رو بلند کنی، یه بار دیگه مطمئن شو که کارت حافظه رو درآورده باشی.

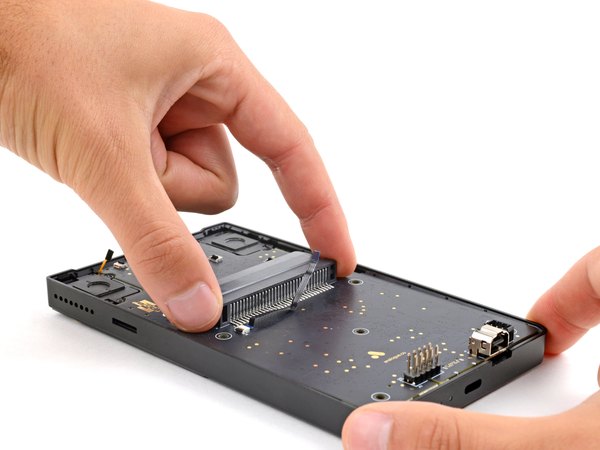

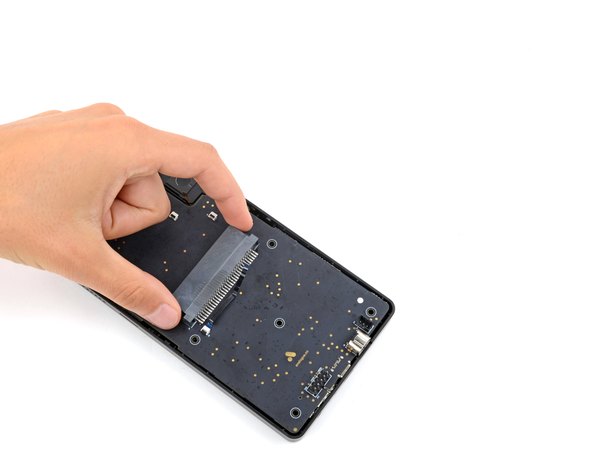

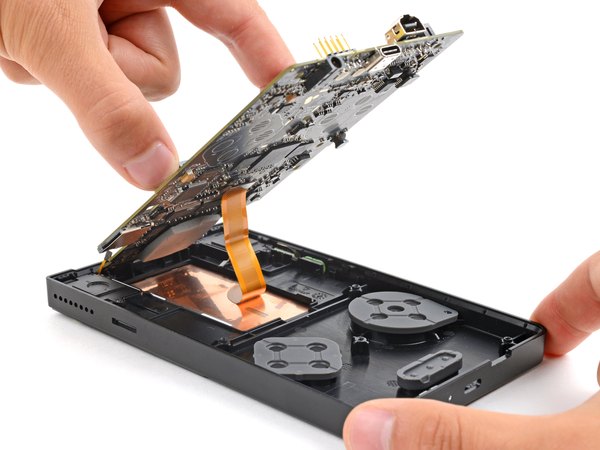

← لبه‌های بیرونی کارتریج‌خوان رو بگیر و لبه پایینی مادربرد رو خیلی نرم به سمت بالا بکش تا بتونی به فلت صفحه نمایش دسترسی پیدا کنی.

مادربرد رو تو همین حالت زاویه‌دار نگه دار تا بریم سراغ مرحله بعدی.

موقع بستن دستگاه دقت کن که وقتی داری مادربرد رو می‌خوابونی سر جاش، هیچ‌کدوم از اون سه تا فلت اصلی زیر برد گیر نکنن.

تو این مرحله خیلی مراقب باش که ابزارت به قطعات ریزی که روی برد لحیم شدن کشیده نشه و آسیبی بهشون نرسه.

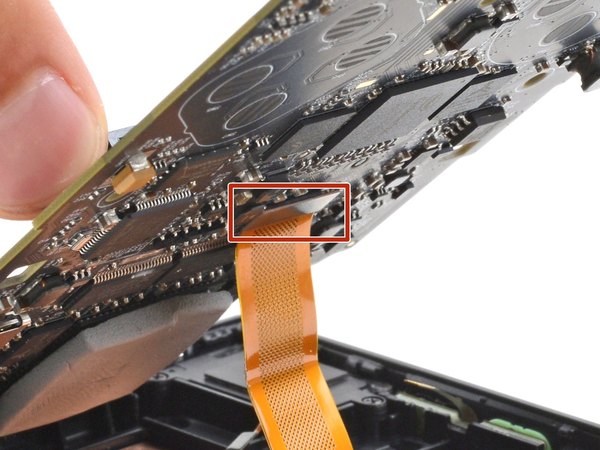

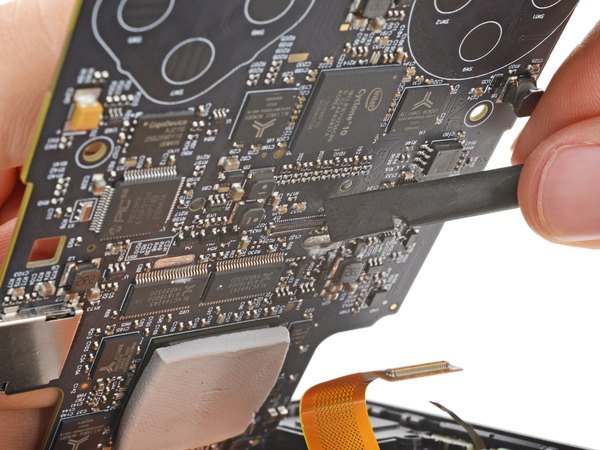

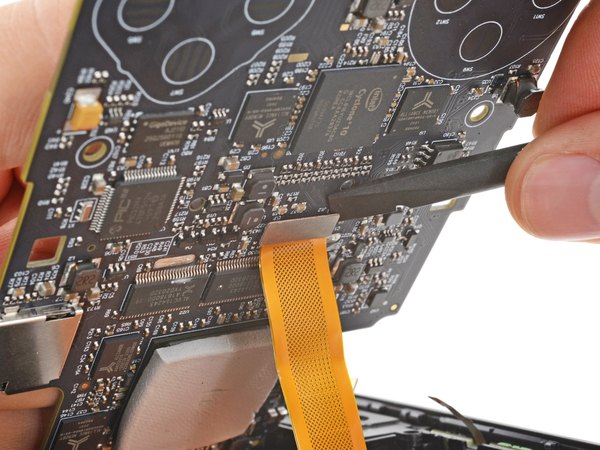

سر تخت اسپاجر رو ببر زیر گوشه سمت راست بالای کانکتور فشاری فلت صفحه نمایش. اسپاجر رو یه کم بچرخون تا کانکتور با یه صدای تق از جاش کنده بشه و فلت آزاد بشه.

برای وصل کردن دوباره این مدل کانکتورها، اونو دقیق سر جاش تنظیم کن و اول یک سمتش رو فشار بده تا جا بره، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو فشار نده، چون اگه تنظیم نباشه پین‌هاش کج میشن و خسارت بدی به بار میاد.

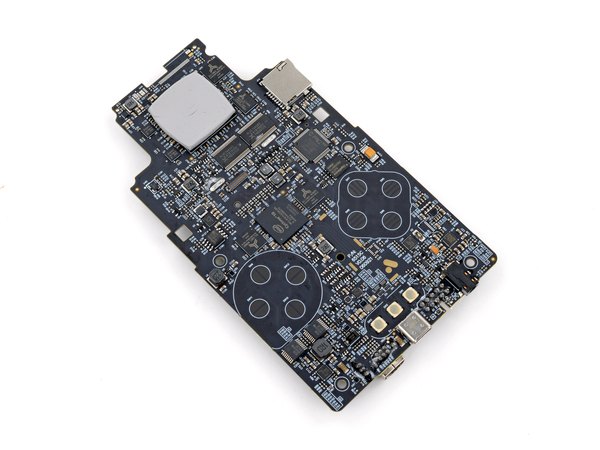

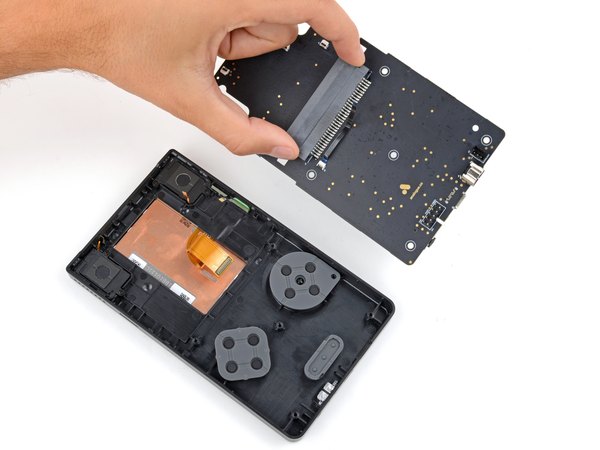

حالا مادربرد رو بلند کن و به طور کامل از قاب جلویی جداش کن. برای اینکه به قطعات روی برد آسیبی نرسه، اونو از سمت کارتریج‌خوان روی میز کارت بخوابون.

اگه پد حرارتی روی پردازنده اصلی (که تو لبه بالایی برد قرار داره) کنده شده، با انگشتت خیلی آروم اونو سر جاش برگردون.

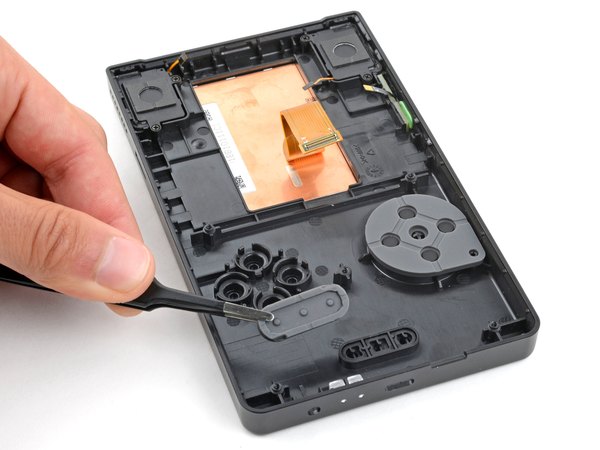

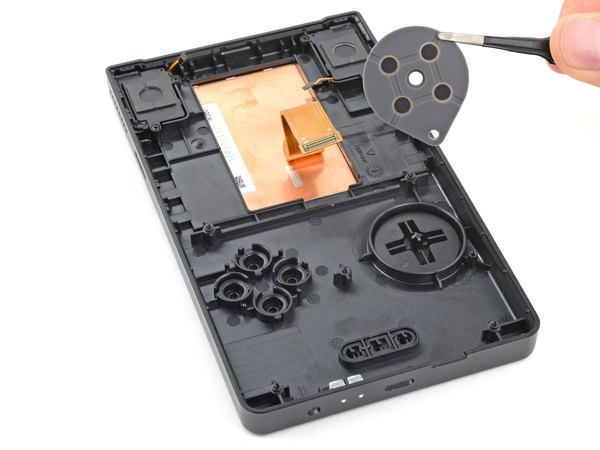

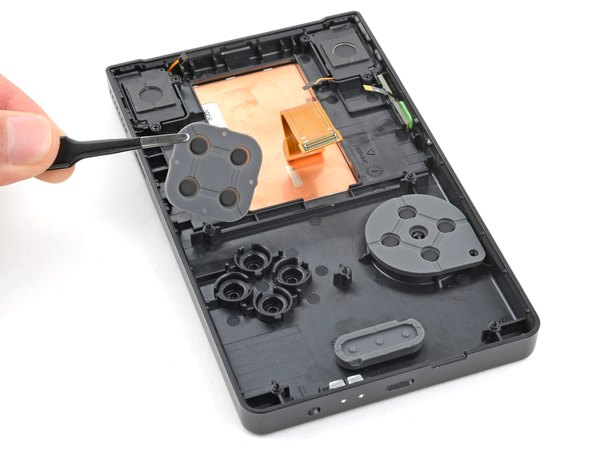

حالا به راحتی هر سه تا پد سیلیکونی دکمه‌ها رو از سر جاشون بردار.

موقع جمع کردن دستگاه، این پدها رو دقیقا روی دکمه‌ها تنظیم کن و یه فشار کوچیک بده تا سر جاشون بشینن.

پد دکمه‌های جهت‌دار یه بریدگی داره که باید با پین روی قاب جلویی تنظیم بشه. اما پدهای دکمه‌های اصلی و هوم رو هر طرفی بچرخونی مشکلی نداره.

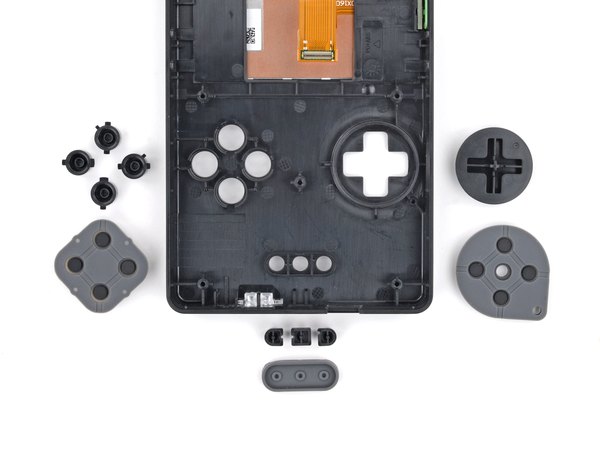

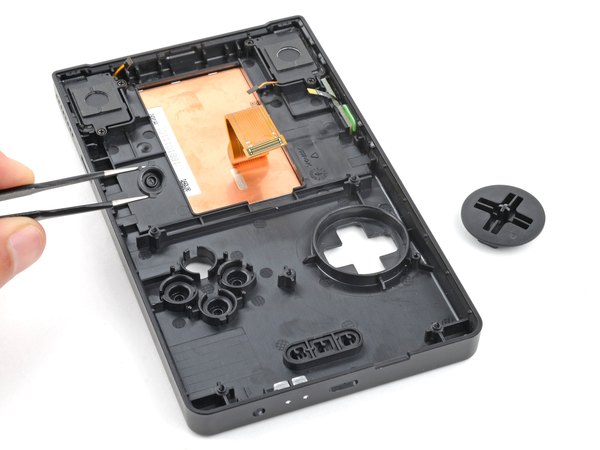

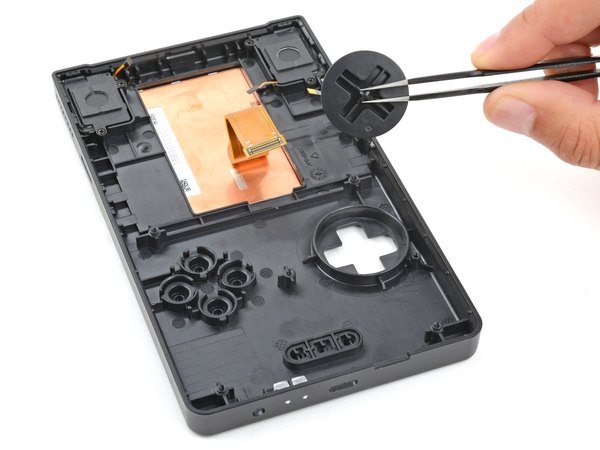

با همون پنس سرپهن، دکمه‌های قدیمی رو از داخل قاب دربیار.

برای جا زدن دکمه‌ها، به شیارهای راهنمای هر دکمه دقت کن. هر دکمه فقط تو یه جهت خاص تو جای خودش می‌شینه، پس به زور متوسل نشو!

دور تا دور صفحه نمایش با یه چسب خیلی قوی به قاب چسبیده.

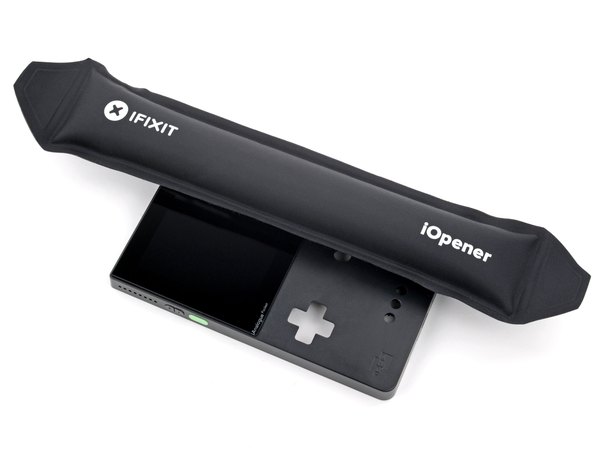

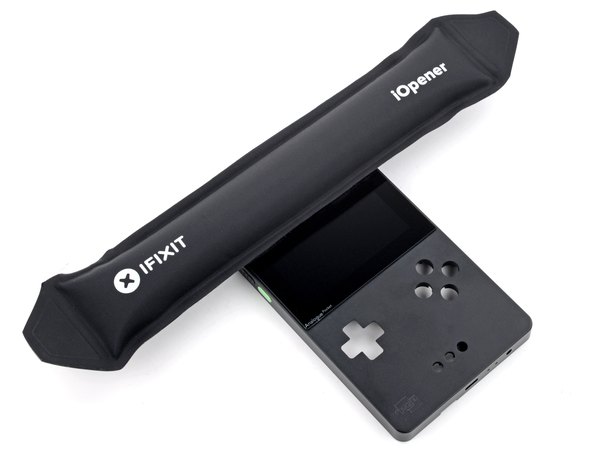

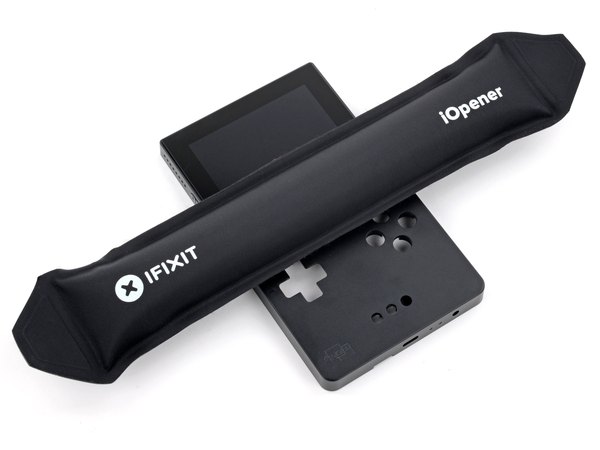

قاب جلویی رو برگردون تا صفحه نمایش رو به بالا باشه. یه آی‌اوپنر (iOpener) گرم شده رو به مدت دو دقیقه روی لبه پایینی صفحه قرار بده تا چسبش نرم بشه.

اگه آی‌اوپنر نداری، می‌تونی از سشوار استفاده کنی. فقط خیلی حواست باشه که حرارت زیاد به پلاستیک قاب ندی تا آب نشه.

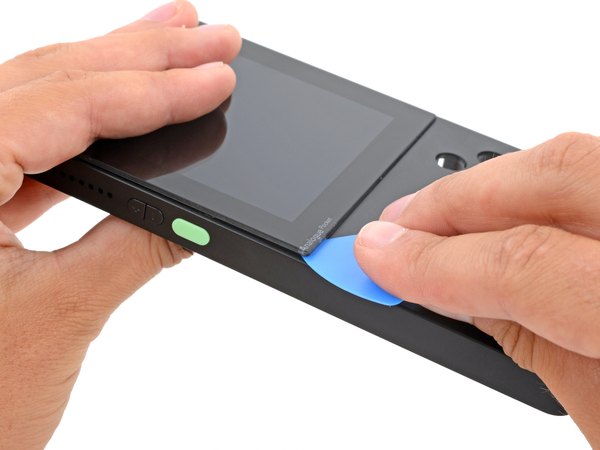

یه پیک بازکننده (مثل پیک گیتار) رو تو دست راستت بگیر. با دست چپت گوشه پایین سمت چپ قاب رو کمی به سمت بیرون تاب بده و همزمان با کف دست راستت بدنه رو محکم نگه دار. یه فشار ثابت و یکنواخت وارد کن تا یه شکاف کوچیک بین گوشه پایینی صفحه نمایش و قاب جلویی ایجاد بشه.

تو این مرحله باید صبور باشی تا چسب کم‌کم جدا بشه. اگه دیدی شکافی ایجاد نمیشه، دوباره یکم حرارت بده و امتحان کن.

نوک پیک رو بکن تو این شکافی که ایجاد کردی و ببرش زیر صفحه نمایش.

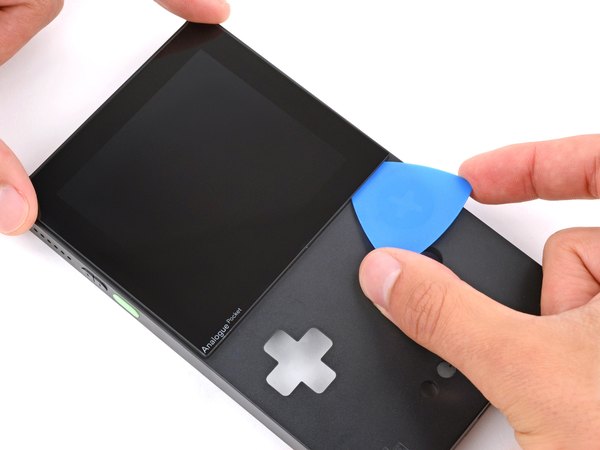

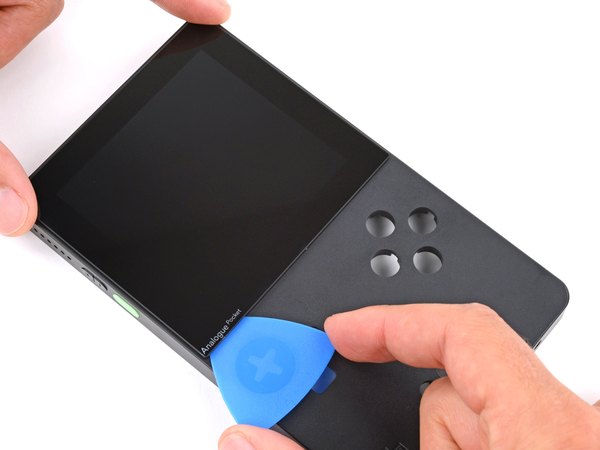

پیک رو در امتداد لبه پایینی تا گوشه سمت راست بکش تا چسب این قسمت کاملا باز بشه. پیک رو همونجا تو گوشه سمت راست رها کن تا چسب دوباره به هم نچسبه.

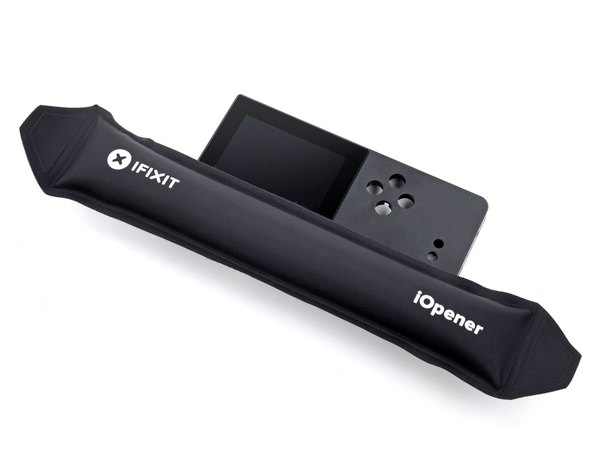

دوباره آی‌اوپنر گرم شده رو این بار به مدت دو دقیقه روی لبه سمت راست صفحه نمایش بذار.

پیک رو از همون گوشه پایین سمت راست به طرف گوشه بالا سمت راست بکش تا چسب این قسمت هم بریده بشه. پیک رو تو همون گوشه بالایی بذار بمونه تا این قسمت دوباره نچسبه.

آی‌اوپنر گرم شده رو روی لبه بالایی صفحه نمایش بذار و دو دقیقه صبر کن.

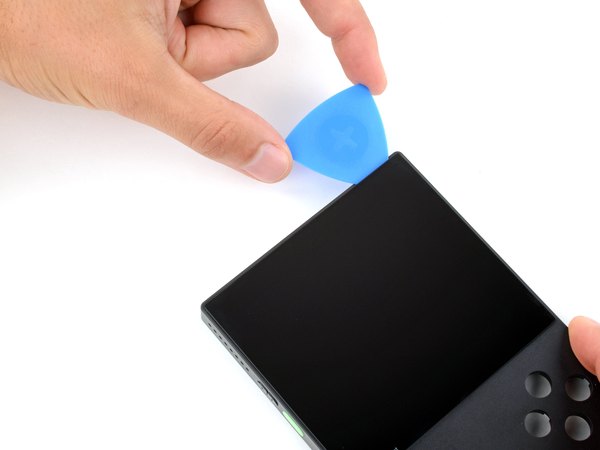

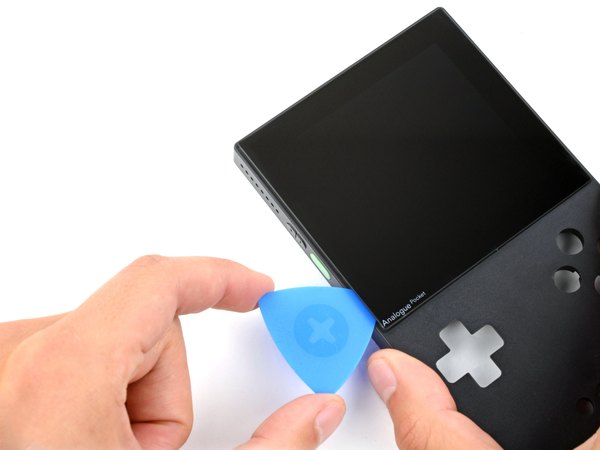

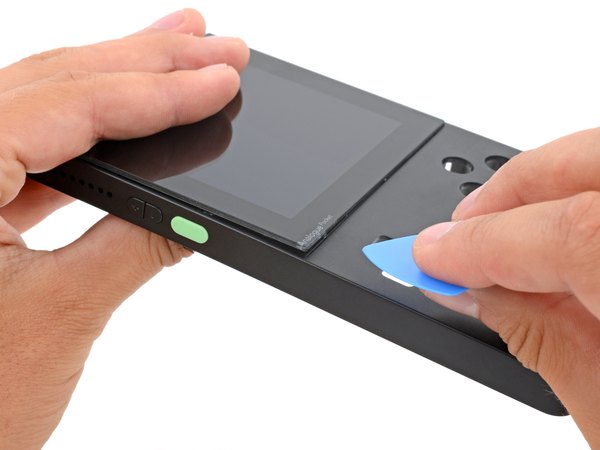

پیک رو از سمت راست به طرف گوشه بالا سمت چپ بکش تا چسب لبه بالایی هم آزاد بشه. پیک رو همونجا تو گوشه بالا سمت چپ نگه دار.

برای آخرین بار آی‌اوپنر رو داغ کن و دو دقیقه روی لبه سمت چپ صفحه قرار بده.

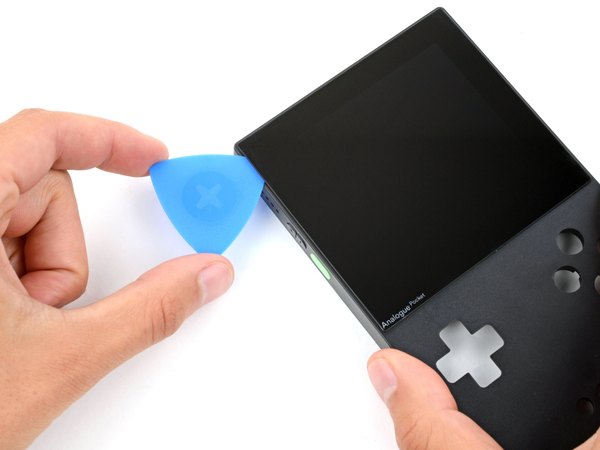

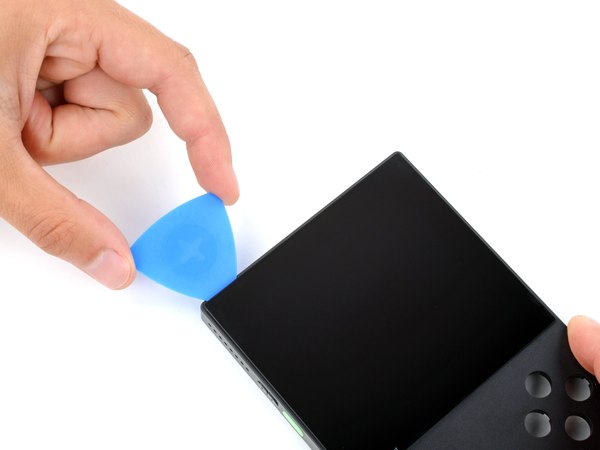

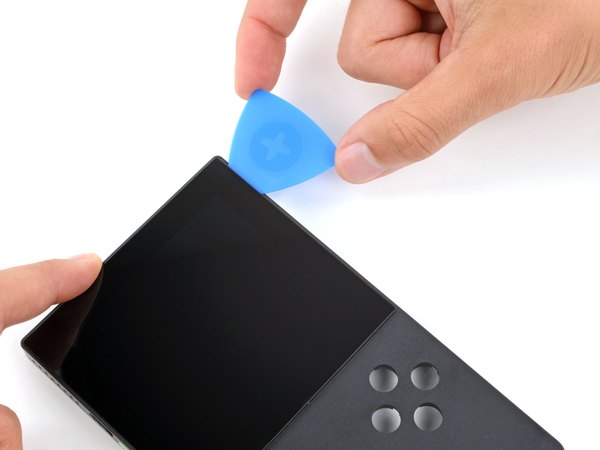

پیک رو از بالا بکش تا گوشه پایین سمت چپ تا چسب آخرین ضلع هم کاملا باز بشه.

تو این مرحله دیگه صفحه نمایش باید از قاب جلویی جدا شده باشه. اگه حس کردی جایی هنوز گیره، با پیک اون قسمت رو آروم باز کن.

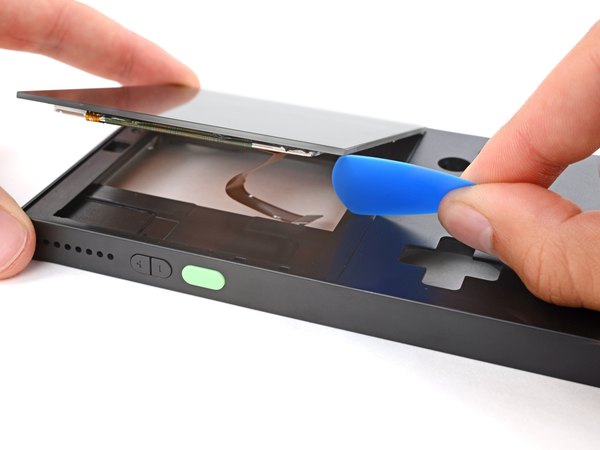

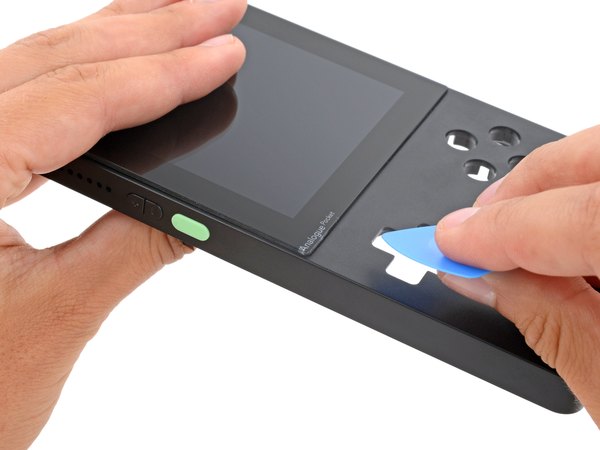

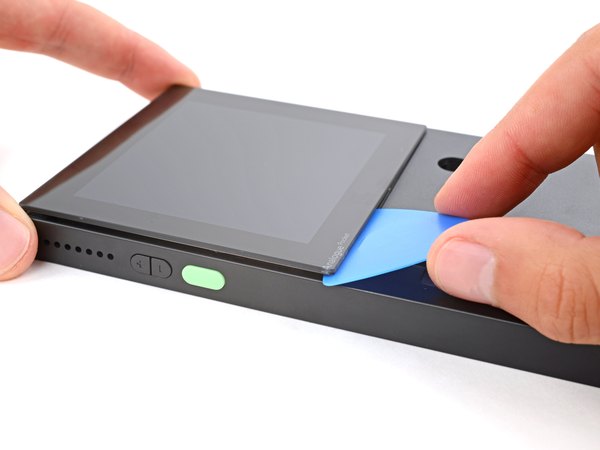

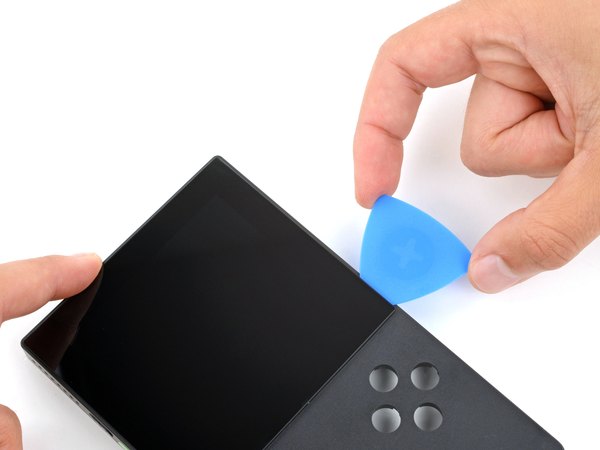

لبه تخت پیک رو ببر زیر گوشه پایین سمت چپ صفحه. پیک رو یه کم بچرخون تا صفحه نمایش کامل از قاب کنده بشه.

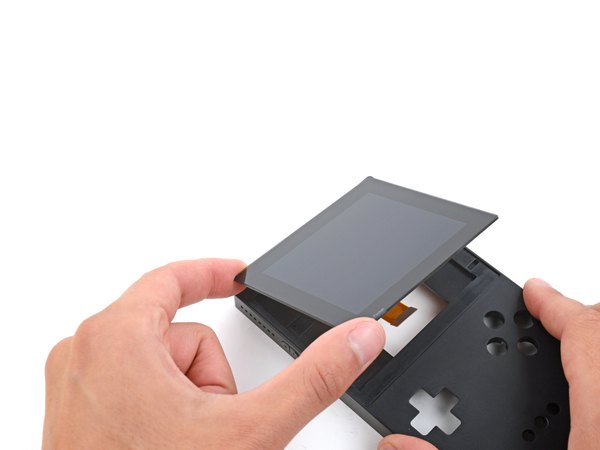

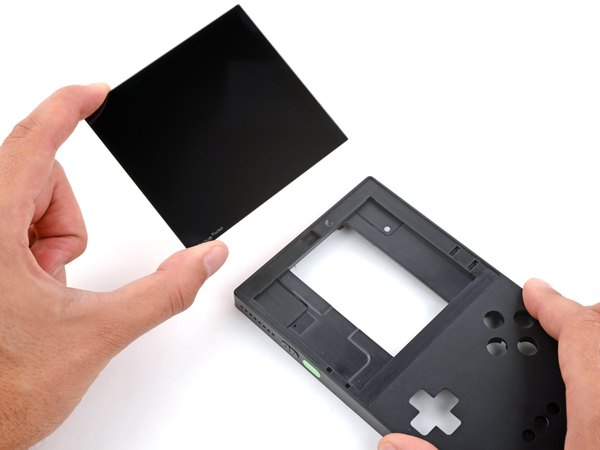

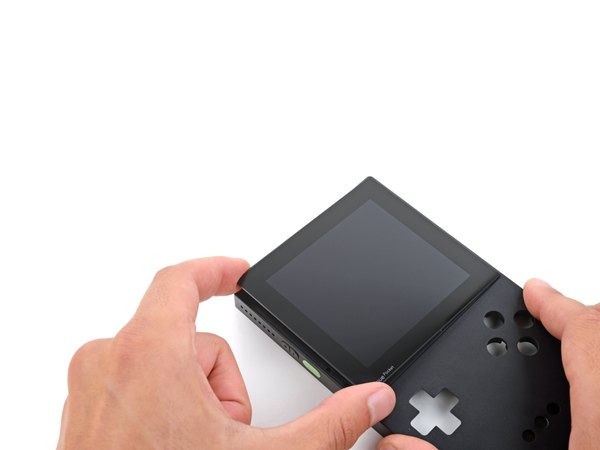

لبه پایینی صفحه نمایش رو بلند کن و اونو به طور کامل از روی دستگاه بردار.

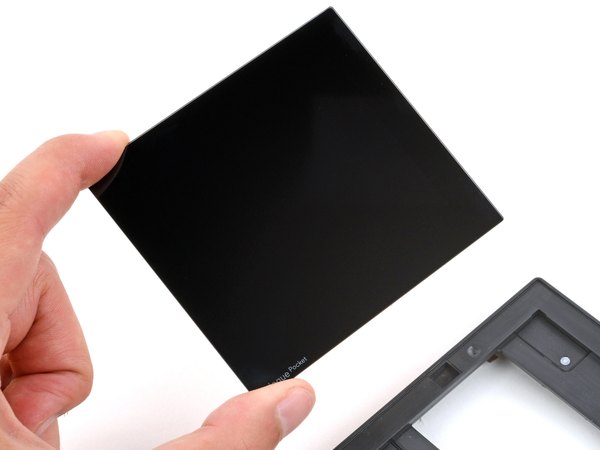

برای نصب صفحه نمایش جدید به این نکات دقت کن:

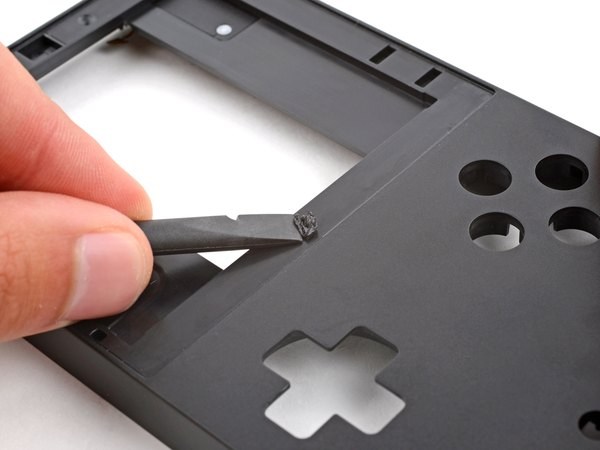

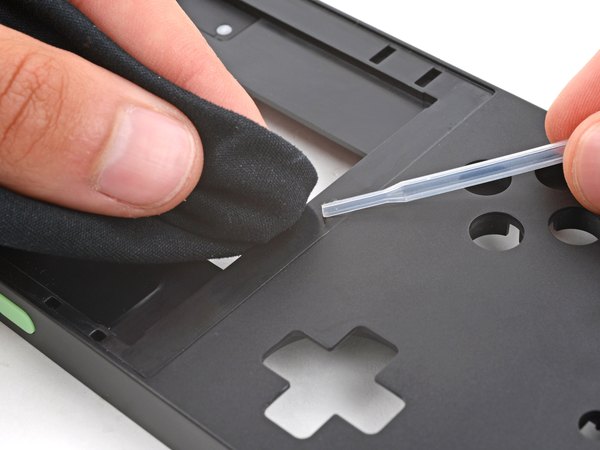

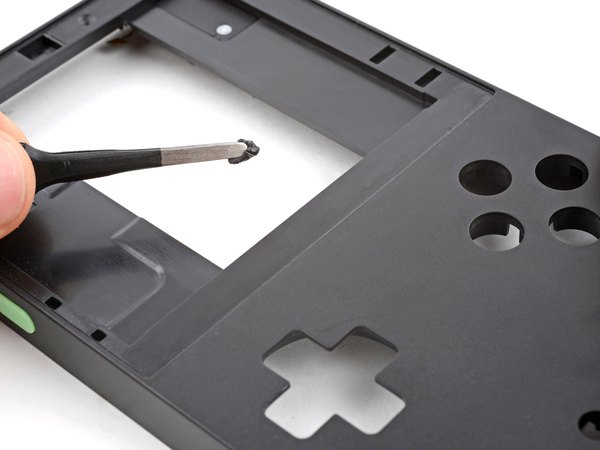

اگه تیکه‌های چسب روی قاب جلویی باقی مونده، با سر تخت اسپاجر و پنس اونا رو بتراش و تمیز کن. یکم الکل ایزوپروپیل بزن به باقی‌مونده چسب‌ها و با یه پارچه میکروفیبر قاب رو برق بنداز.

اگه می‌خوای همون صفحه قبلی رو دوباره نصب کنی، حتما لبه‌های خود صفحه رو هم با همین روش کاملا تمیز کن.

اگه صفحه نمایش جدیدت خودش چسب آماده داره، فقط کافیه روکش‌های پلاستیکی رو بکنی و صفحه رو دقیق روی قاب تنظیم کنی و فشار بدی تا بچسبه.

اما اگه صفحه‌ات چسب نداره، باید از نوارهای چسب دوطرفه قوی مثل چسب نسوز استفاده کنی و دور تا دور قاب بزنی تا صفحه محکم سر جاش بشینه.

دمت گرم که تا آخر این آموزش با تیم آیسی‌مدار همراه بودی! الان دیگه می‌تونی با خیال راحت صفحه نمایش جدیدت رو استفاده کنی. برای جمع کردن دستگاه هم کافیه همین مراحل رو از آخر به اول انجام بدی.

اگه تو هر کدوم از مراحل سوالی برات پیش اومد یا نیاز به راهنمایی داشتی، حتما برامون کامنت بذار تا سریع بهت جواب بدیم. موفق باشی!
