تعویض قاب پشتی مانیتور علائم حیاتی Welch Allyn 6000

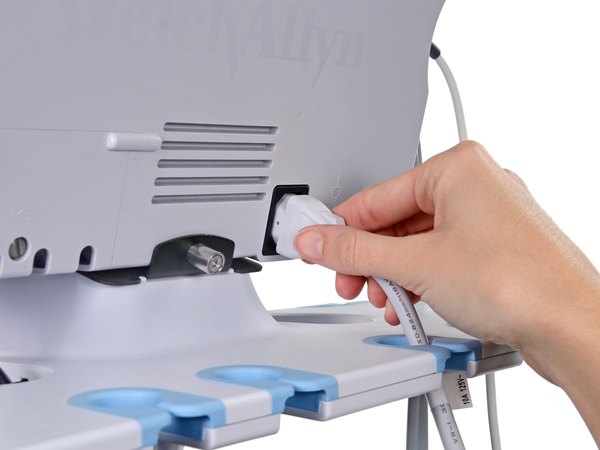

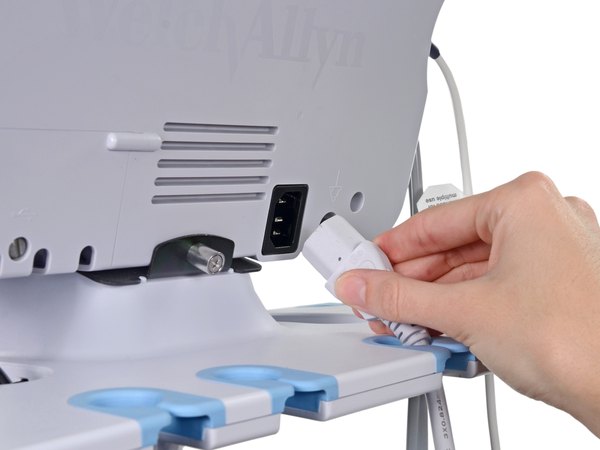

اول از همه و قبل از شروع هر کاری، کابل اصلی برق (AC) رو از پریز بکش تا هیچ برقی تو دستگاه جریان نداشته باشه و خیالت از بابت ایمنی کامل کار راحت بشه.

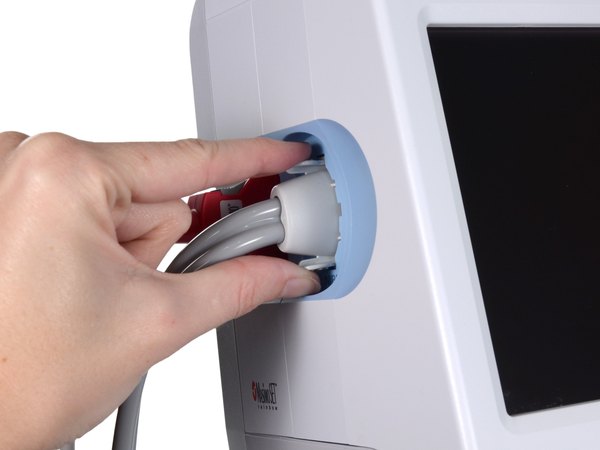

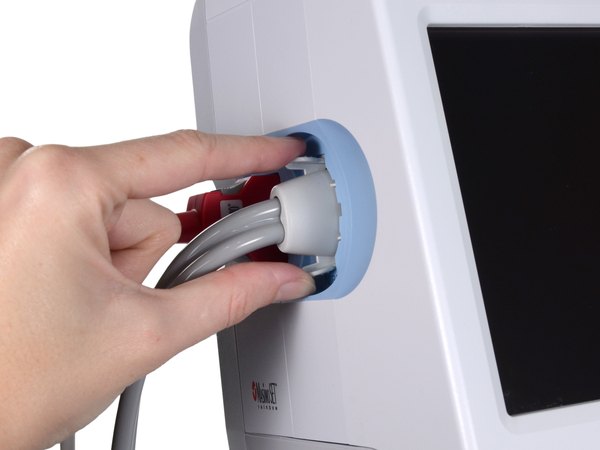

حالا انگشت شست و اشاره‌ات رو دو طرف رابط شلنگ فشار خون (NIBP) بذار. زبانه‌های کناریش رو آروم فشار بده تا قفل رابط باز بشه و بتونی جداش کنی.

همیشه برای جدا کردن شلنگ، خود سوکت یا رابط پلاستیکی رو تو دستت بگیر. هیچ‌وقت خود شلنگ رو نکش، چون ممکنه پاره بشه یا اتصالات داخلیش آسیب ببینه.

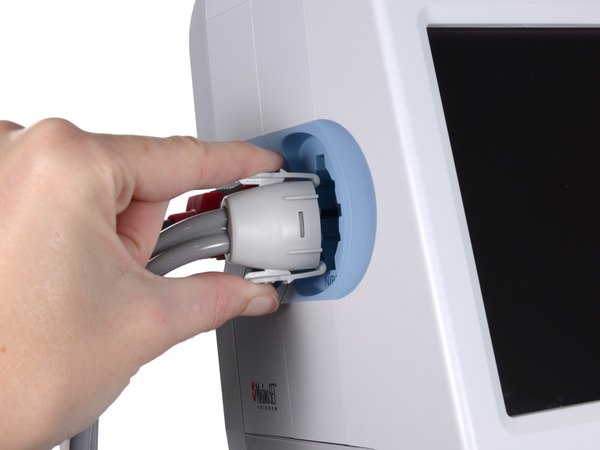

بعد از اینکه زبانه‌ها رو فشار دادی، رابط رو خیلی نرم به سمت بیرون بکش تا کاملا از پورت دستگاه جدا بشه.

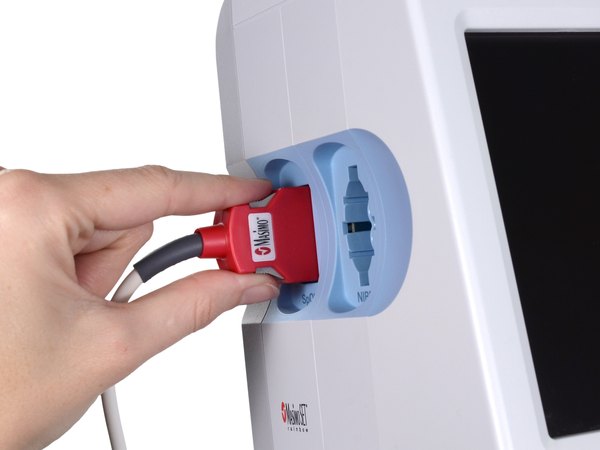

بریم سراغ کابل سنسور اکسیژن خون (SpO2). دقیقا مثل مرحله قبل، دو تا انگشتت رو دو طرف سوکت کابل بذار و زبانه‌ها رو فشار بده تا ضامن اتصال آزاد بشه.

حواست باشه که موقع بیرون کشیدن، حتما قسمت سخت کانکتور رو بگیری. کشیدن خود کابل می‌تونه باعث قطعی سیم‌های ظریف داخلش بشه.

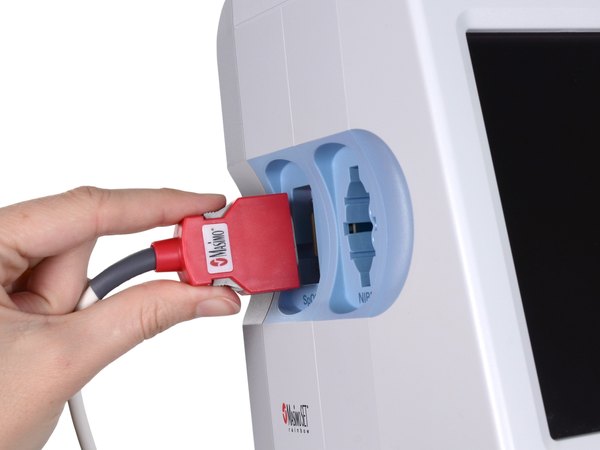

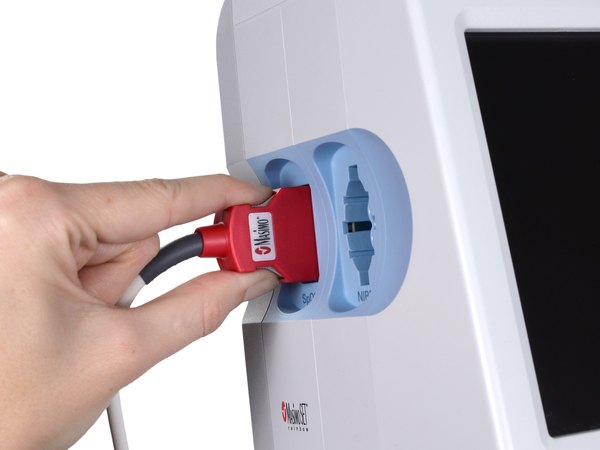

کانکتور رو به آرومی به سمت بیرون بکش تا از پورت مانیتور جدا بشه و کنار بره.

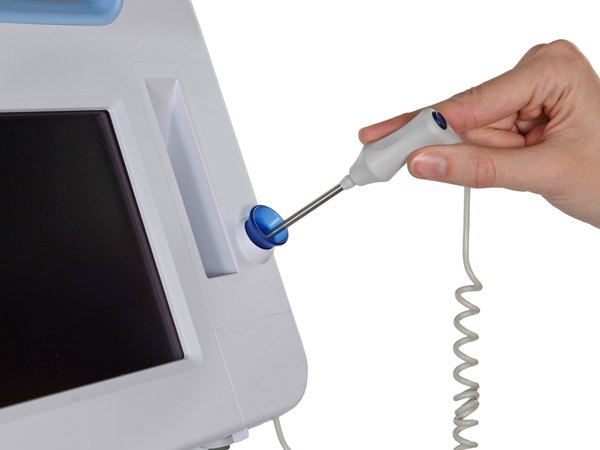

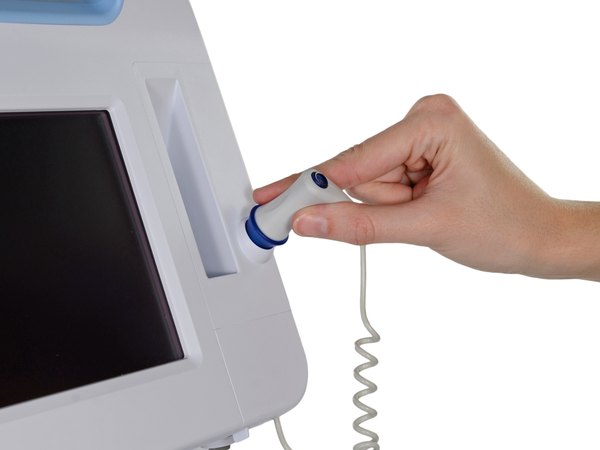

برای درآوردن پروب دما، کافیه قسمت بالاییش رو محکم بگیری و مستقیم به سمت بالا بکشی تا از جایگاهش روی مانیتور خارج بشه.

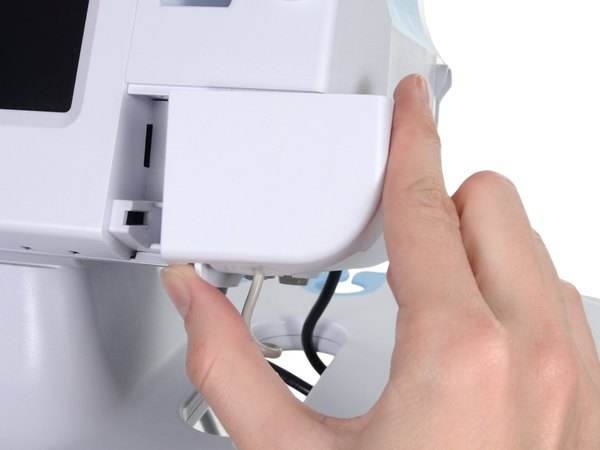

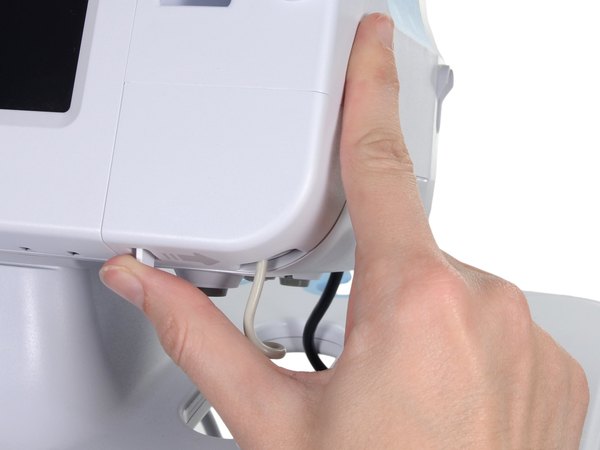

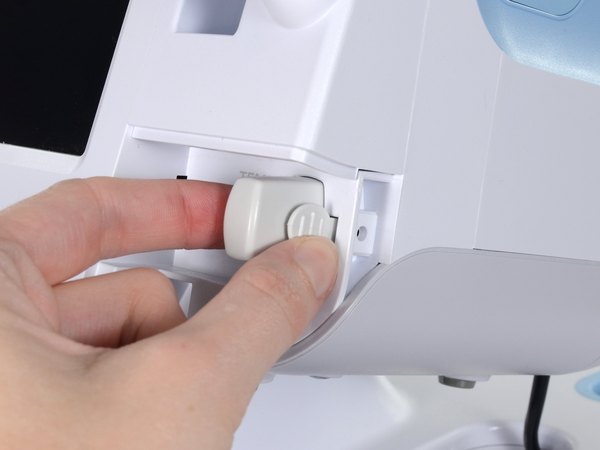

برای دسترسی بهتر، باید درپوش ماژول دما رو برداریم. زبانه‌ای که روی درپوش هست رو به داخل فشار بده و همزمان قاب رو به سمت راست بکش تا راحت جدا بشه.

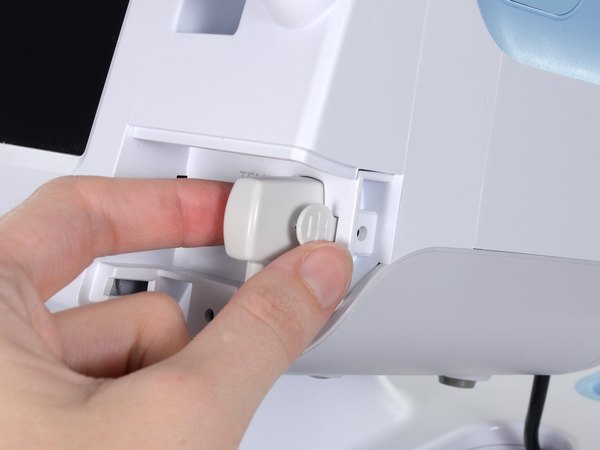

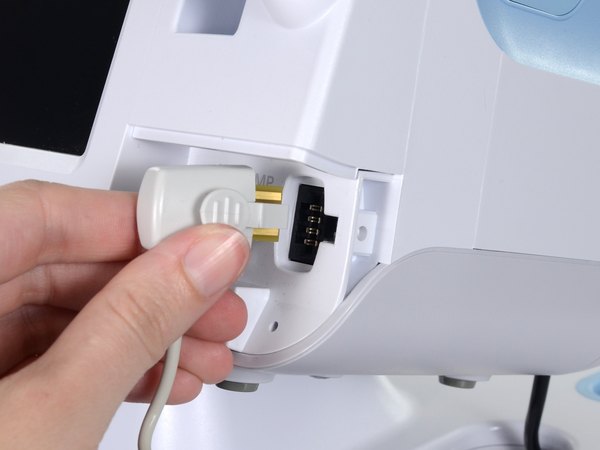

روی سوکت کابل پروب دما یک زبانه فنری کوچیک می‌بینی. اونو به سمت پایین فشار بده و همزمان کابل رو به بیرون بکش تا از پورت ماژول جدا بشه.

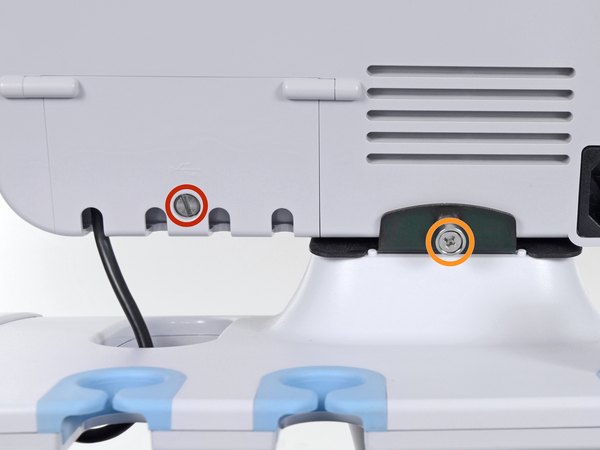

← پیچ دوسویی که روی درپوش پورت‌های شبکه و USB قرار داره رو پیدا کن و با پیچ‌گوشتی بازش کن.

← حالا پیچ چهارسوی نمره 2 که مانیتور رو به پایه نگهدارنده متصل کرده رو کمی شل کن.

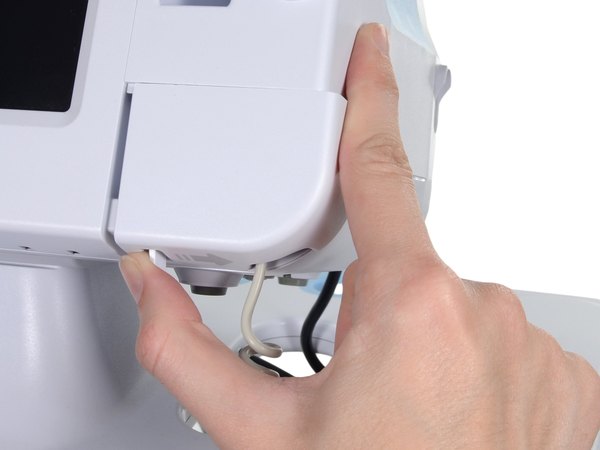

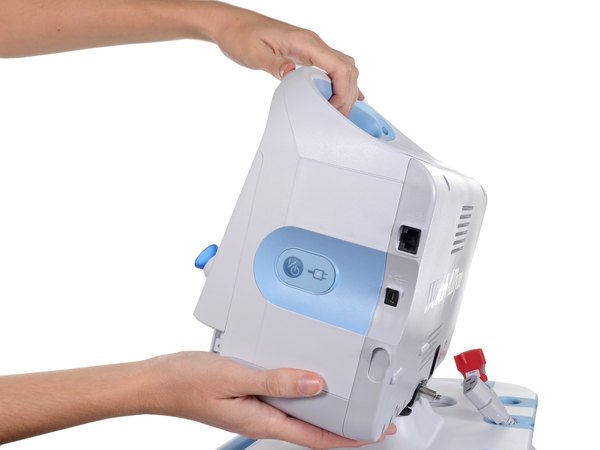

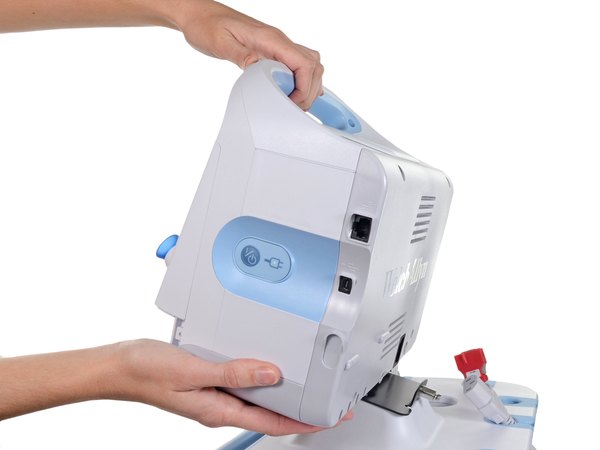

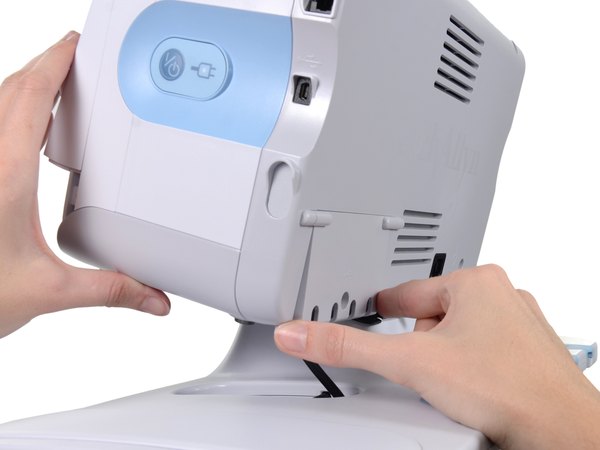

مانیتور رو با یک دست محکم نگه دار و با دست دیگه‌ات درپوش پورت‌های شبکه و USB رو باز کن.

ممکنه لازم باشه مانیتور رو یه کوچولو به سمت بالا بلند کنی تا درپوش گیر نکنه و بتونه راحت به سمت بیرون بچرخه.

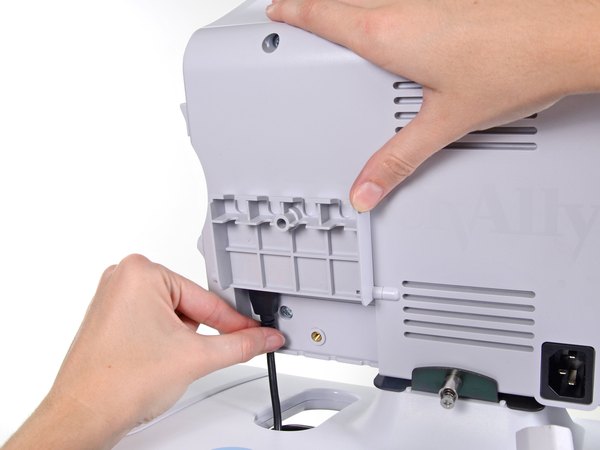

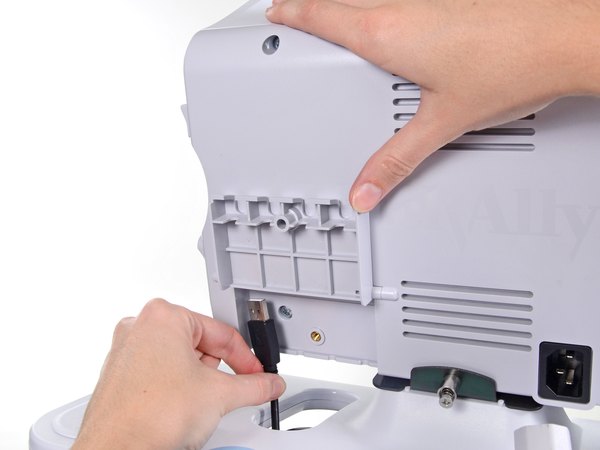

اگه کابل USB جانبی یا وسیله‌ای به پورت‌های مانیتور وصل شده، همه‌شون رو جدا کن تا دستگاه کاملا آزاد بشه.

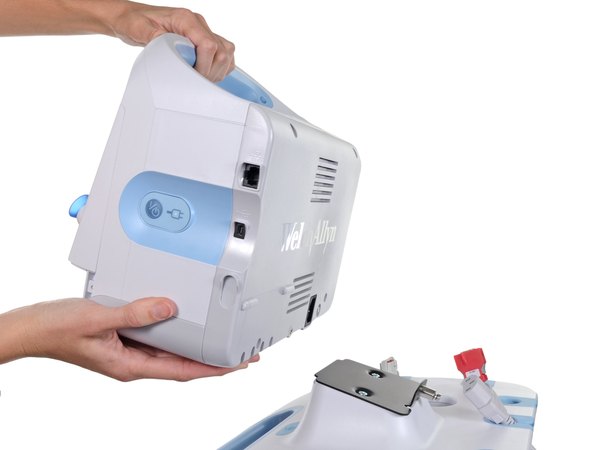

حالا خیلی بااحتیاط، مانیتور رو به صورت کشویی از روی سینی پایه به سمت بیرون بکش تا کاملا از استند جدا بشه.

یه سطح تمیز و نرم پیدا کن و مانیتور رو برعکس (به پشت) روش بخوابون تا روی صفحه نمایش خط و خشی نیفته.

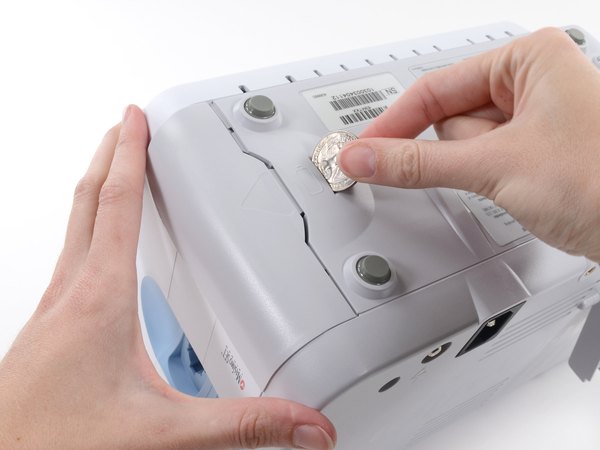

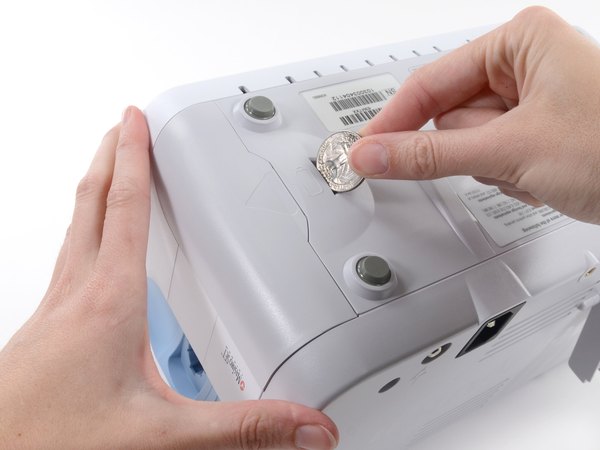

برای باز کردن درپوش باتری، یک سکه رو داخل شیار مخصوصش قرار بده و کمی به سمت داخل فشار بده تا قفلش باز بشه.

از سکه‌ای استفاده کن که ضخامتش دقیقا اندازه شیار باشه تا لبه‌های پلاستیکی قاب ساییده و خراب نشن.

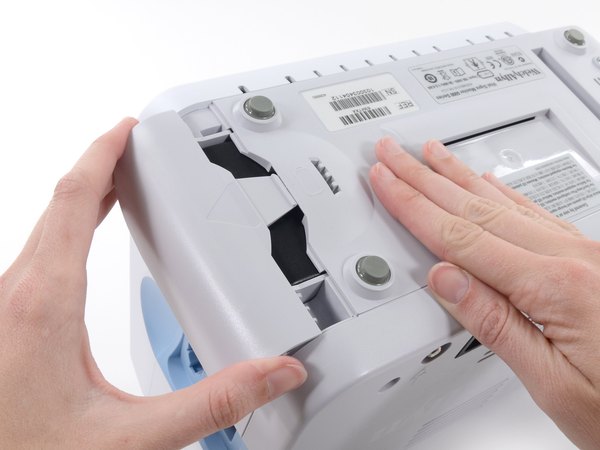

حالا درپوش باتری رو با دست بگیر و کاملا از روی دستگاه برش دار.

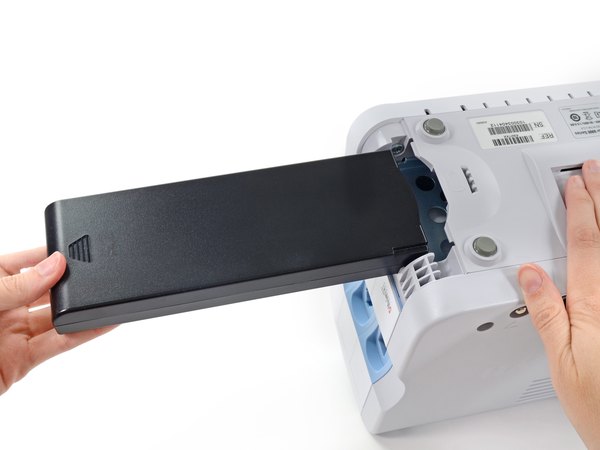

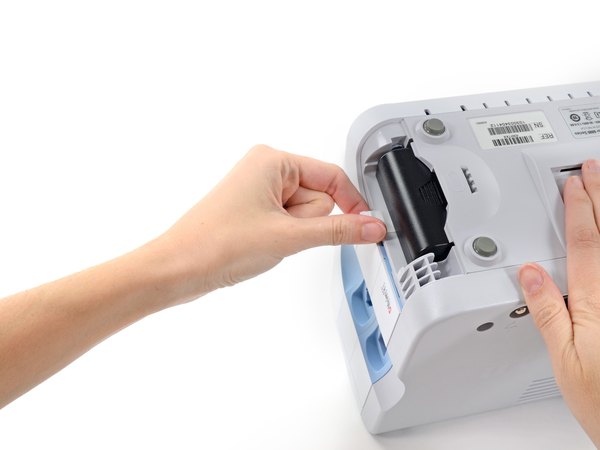

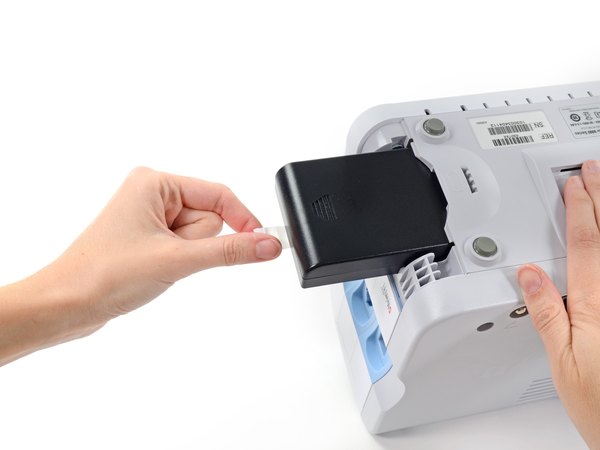

از نوار پلاستیکی یا همون لیبل متصل به باتری استفاده کن و اون رو به سمت بالا بکش تا باتری به راحتی از محفظه‌اش خارج بشه.

درپوش بخش ارتباطات رو باز نگه دار تا بتونی به پیچی که تو قسمت پایین، سمت چپ قاب پشتی قرار داره دسترسی پیدا کنی.

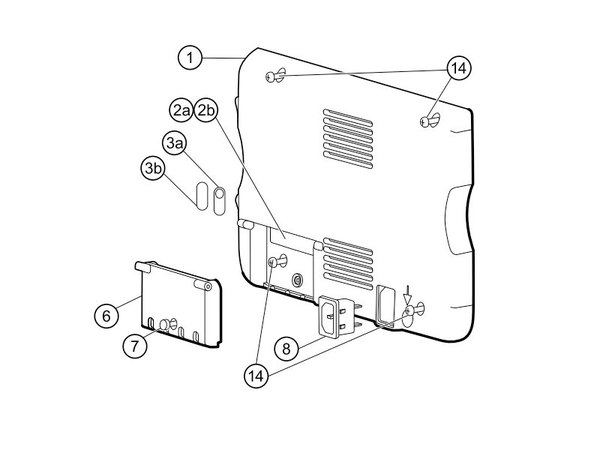

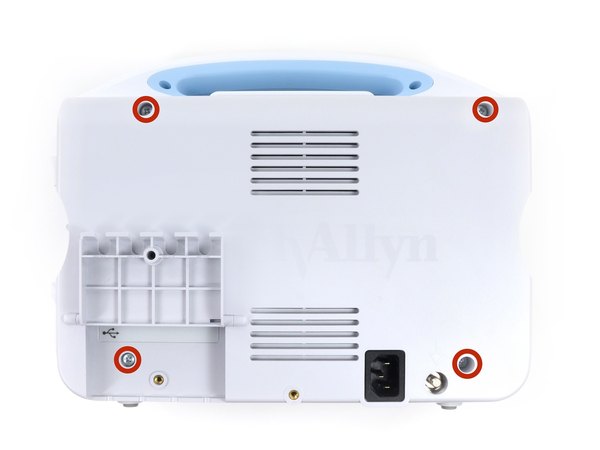

← چهار تا پیچ چهارسوی نمره 2 که روی قاب پشتی قرار دارن (تو دفترچه راهنما با شماره 14 مشخص شدن) رو باز کن.

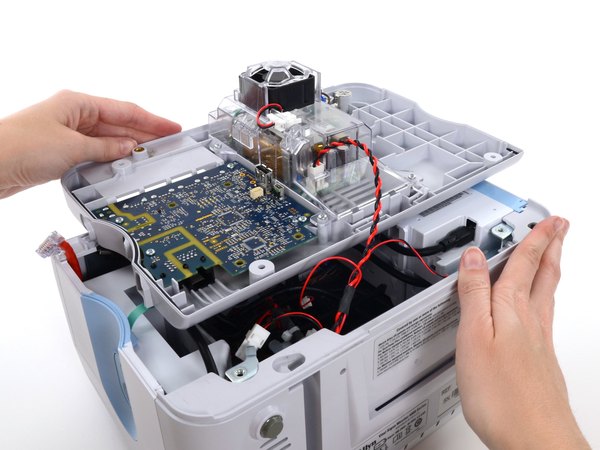

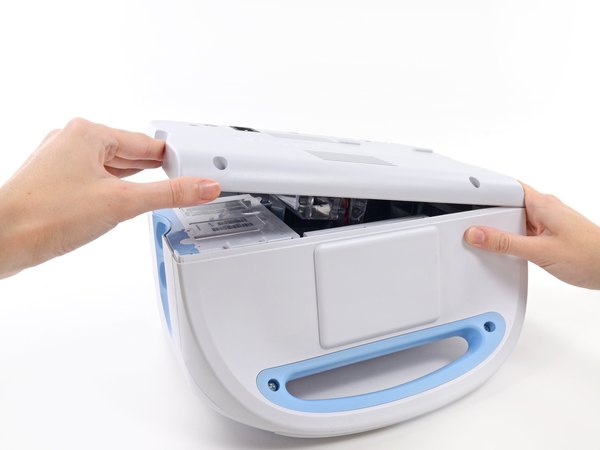

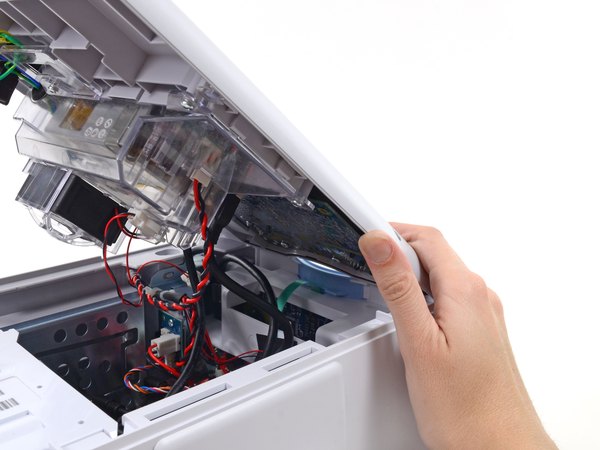

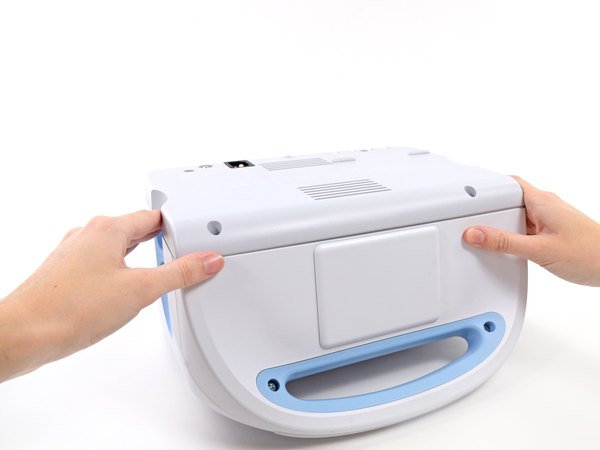

در حالی که دسته یا نوار هشدار دستگاه رو به سمت خودته، قاب پشتی رو محکم از سمت راست نگه دار و سعی کن سمت چپ قاب رو خیلی آروم به سمت بالا بلند کنی.

اصلا سعی نکن قاب پشتی رو کامل از مانیتور جدا کنی! این قاب هنوز با چند تا کابل کوتاه به برد اصلی وصله و کشیدنش باعث پارگی فلت‌ها میشه.

تو قدم‌های بعدی باید کابل‌ها رو جدا کنیم، پس قاب پشتی رو با یه دست یا تکیه‌گاه محکم نگه دار تا به سیم‌ها هیچ فشاری نیاد.

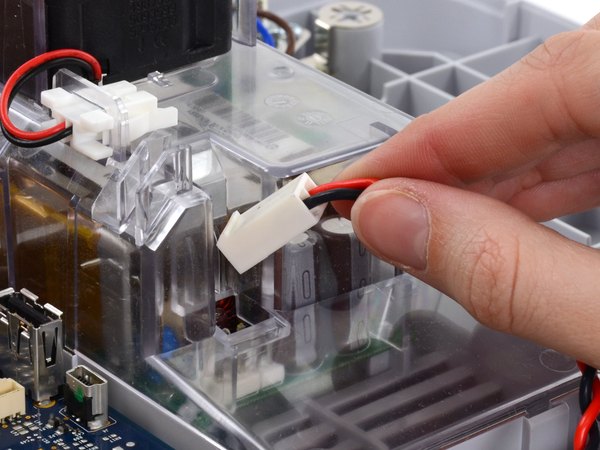

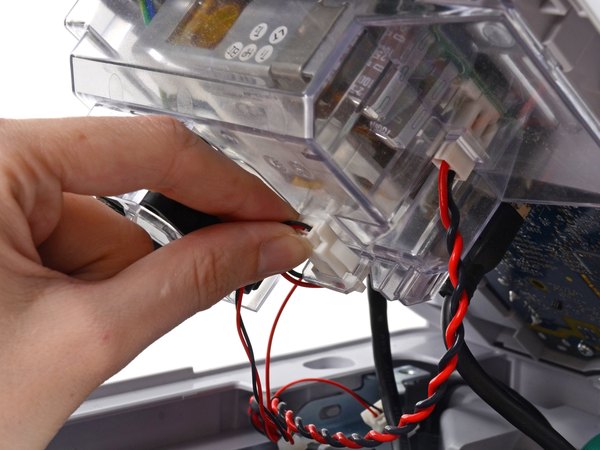

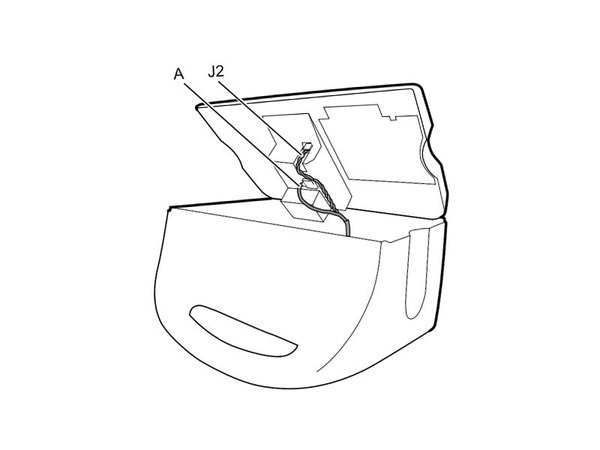

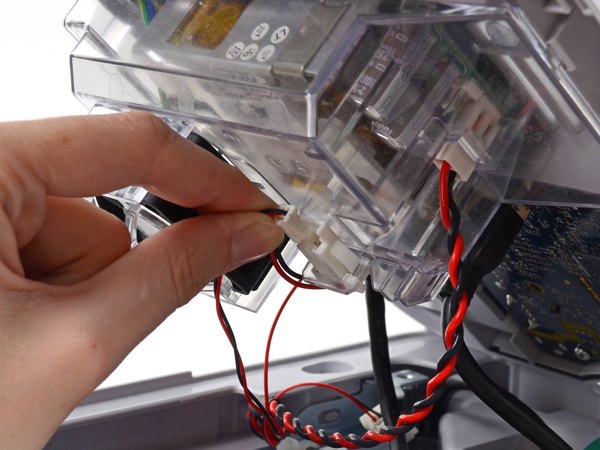

کابل فن خنک‌کننده رو پیدا کن (سوکت A) و اون رو خیلی آروم از روی برد منبع تغذیه جدا کن.

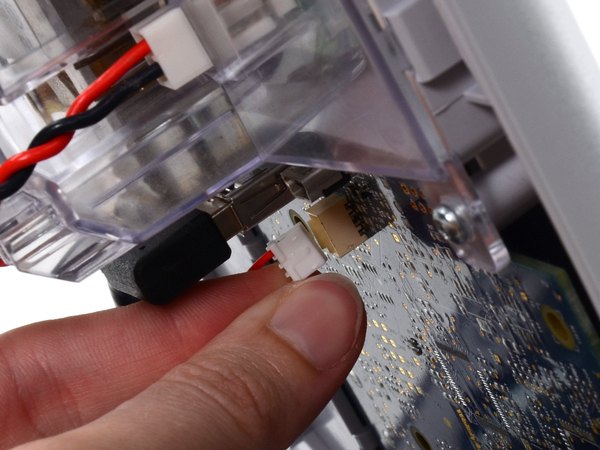

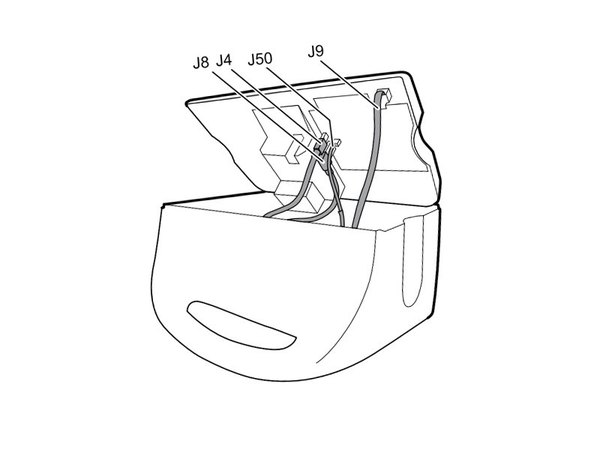

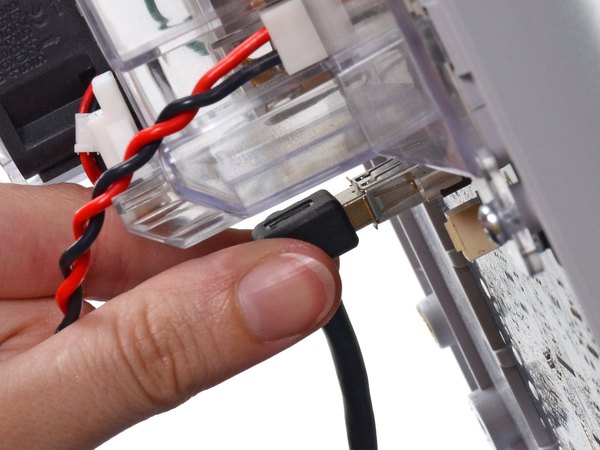

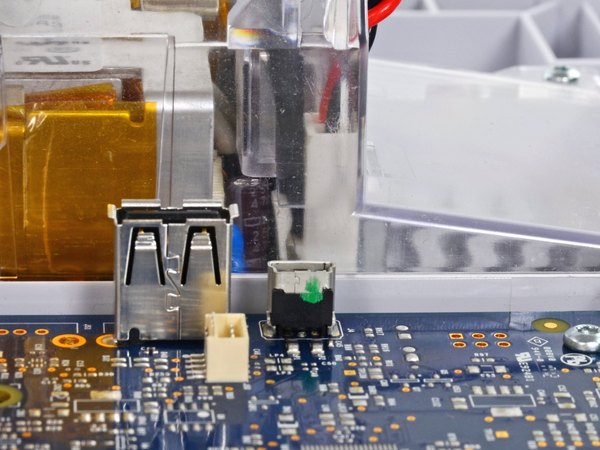

حالا نوبت کانکتور کوچیک USB هست. اون رو از سوکتش روی برد (که به اسم J4 شناخته میشه) بیرون بکش.

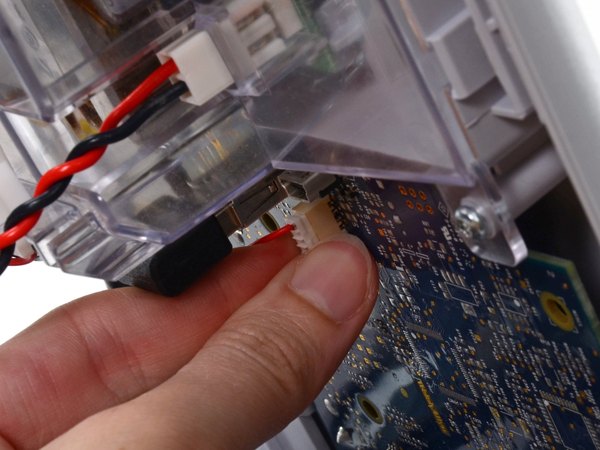

کابل تغذیه بخش ارتباطات رو از سوکتش (پورت J50) جدا کن تا ارتباط این بخش با برد قطع بشه.

خیلی دقت کن که فقط خود کانکتور پلاستیکی رو بگیری، نه سوکت روی برد رو. این اتصال معمولا خیلی سفته، پس با حوصله و آروم تکونش بده تا در بیاد و پایه‌ها نشکنن.

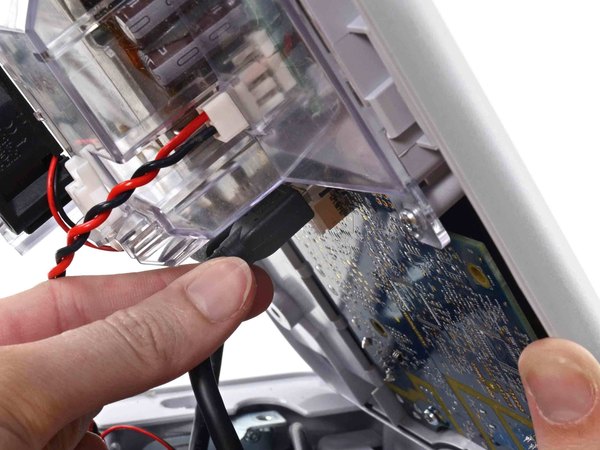

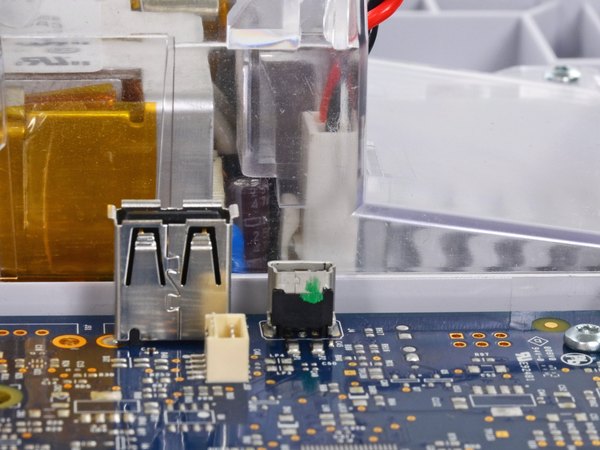

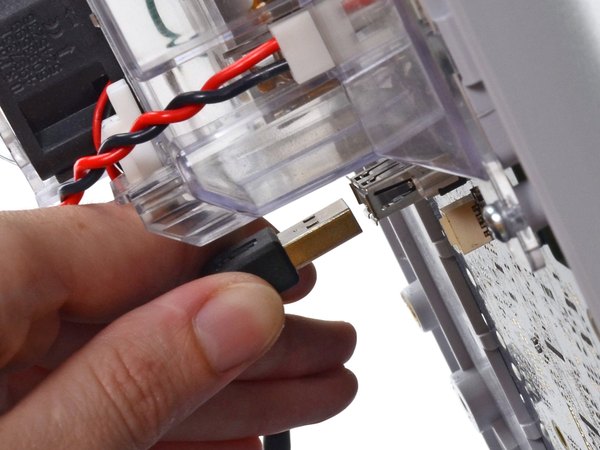

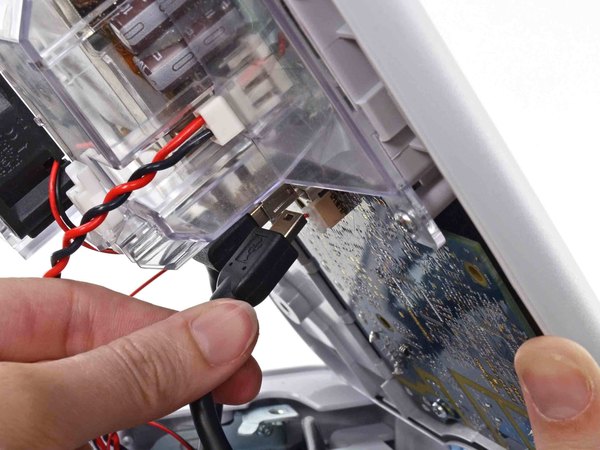

کانکتور بزرگ‌تر USB رو هم پیدا کن و از سوکت مربوطه‌اش (J8) روی برد بیرون بکش.

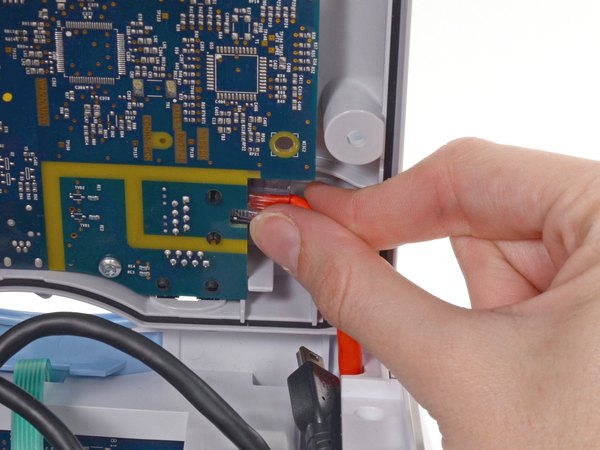

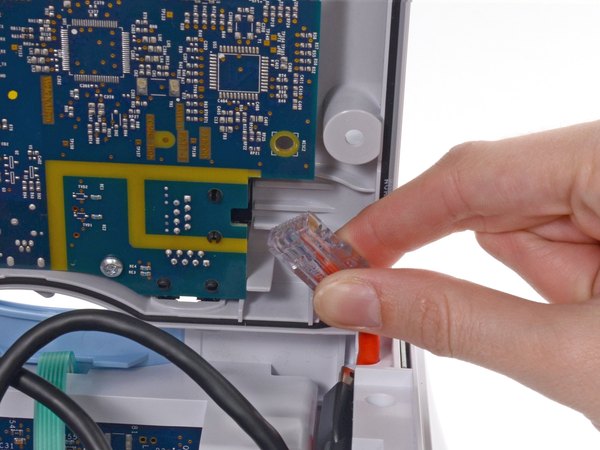

روی کانکتور کابل شبکه (اترنت) یه زبانه کوچیک هست. اون رو فشار بده و کابل رو از پورت J9 جدا کن.

برای جدا کردن سوکت بعدی به هر دو دستت نیاز داری. قاب پشتی رو کاملا برگردون و به پشت روی میز بخوابون تا دسترسی مستقیمی به کابل منبع تغذیه پیدا کنی.

کابلی که به منبع تغذیه وصله، یک قفل در هم‌رونده داره. برای اینکه بتونی کابل رو بیرون بکشی، این قفل باید در حالت باز نگه داشته بشه.

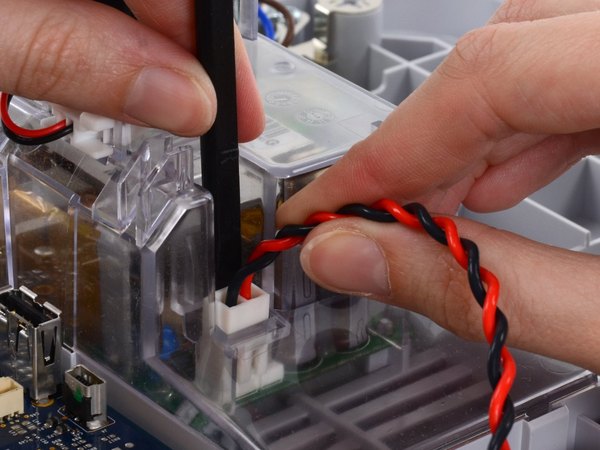

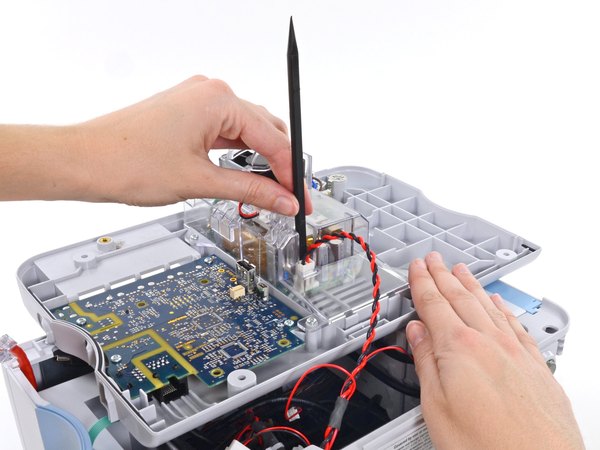

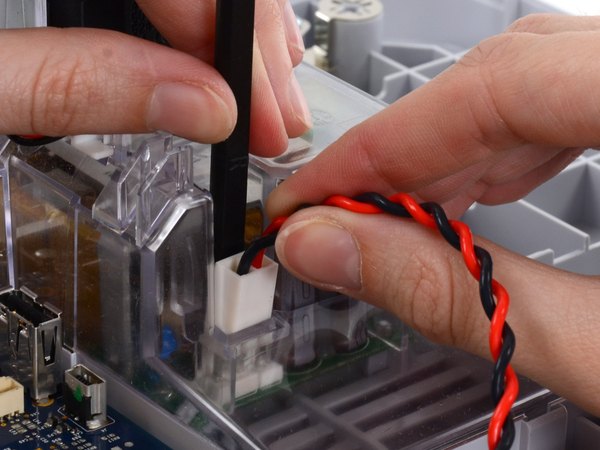

سر تخت ابزار اسپاجر رو بردار و اون رو داخل قاب منبع تغذیه، دقیقا بین گیره سوکت و خود کانکتور پاور قرار بده تا قفلش رو باز نگه داره.

حالا کابل منبع تغذیه رو محکم بگیر و همزمان کابل و اسپاجر رو با هم از داخل شیار قاب بلند کن تا کانکتور کاملا از جاش در بیاد و قاب پشتی کاملا آزاد بشه.

باز کردن قاب پشتی این مانیتور حساس درمانی هم تموم شد و حالا به تمام بردهای داخلی دسترسی داری. برای بستن دوباره دستگاه، کافیه همین مسیر رو به صورت معکوس طی کنی. اگه تو حین کار به مشکل خوردی یا دنبال راهنمای تعمیر بقیه بخش‌های این دستگاه می‌گردی، حتما آموزش‌های دیگه آیسی‌مدار رو هم چک کن. امیدوارم این راهنما بهت کمک کرده باشه؛ موفق باشی!
