تعویض مادربرد مانیتور علائم حیاتی Welch Allyn 6000

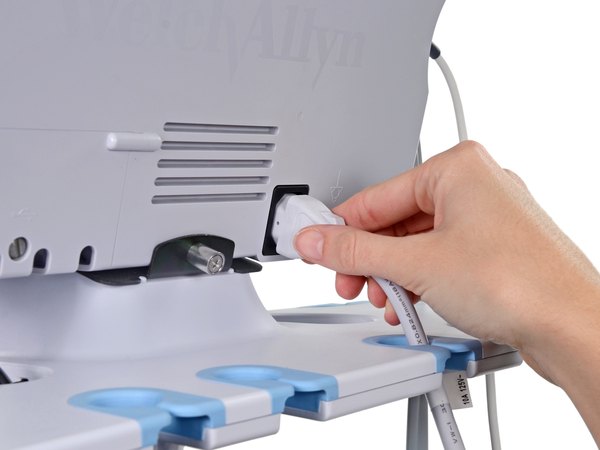

اول از همه و پیش از شروع هر کاری، کابل برق AC رو از پشت دستگاه جدا کن تا خیالت از بابت ایمنی و خطر برق‌گرفتگی کاملا راحت باشه.

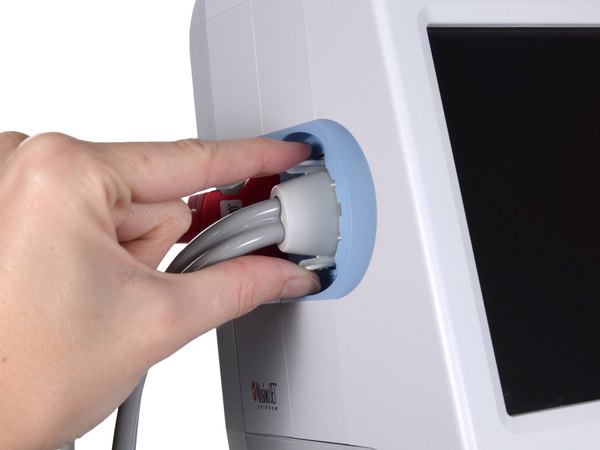

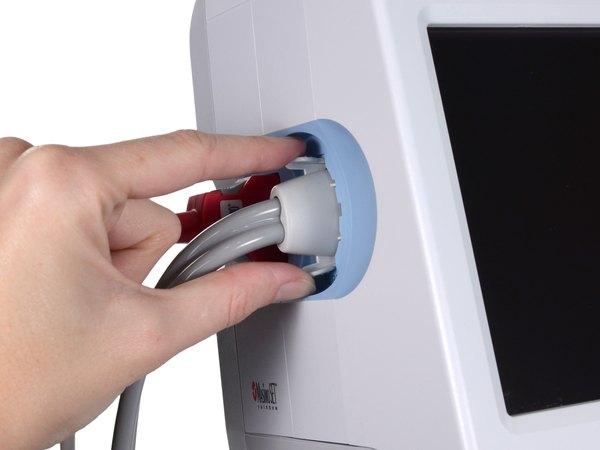

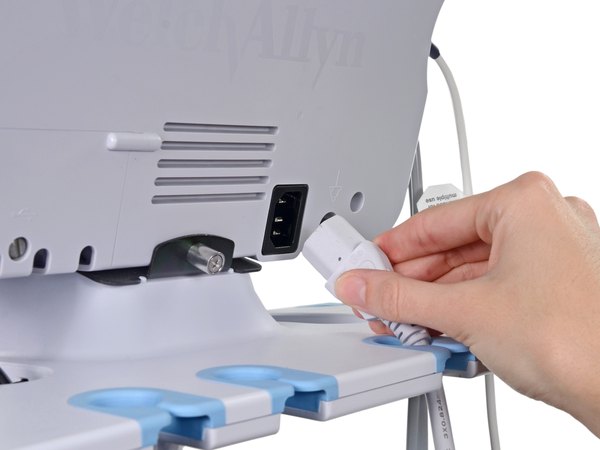

انگشت شست و اشاره‌ات رو روی کانکتور شلنگ فشار خون (NIBP) بذار. حالا زبانه‌های کناریش رو به سمت داخل فشار بده تا قفل کانکتور آزاد بشه.

حواست باشه که همیشه کانکتور رو بگیری و بکشی. به‌هیچ‌وجه خود شلنگ رو نکش چون ممکنه پاره بشه یا به اتصالات داخلیش آسیب برسه.

حالا کانکتور رو به‌آرومی از پورت خودش بیرون بکش تا کاملا جدا بشه.

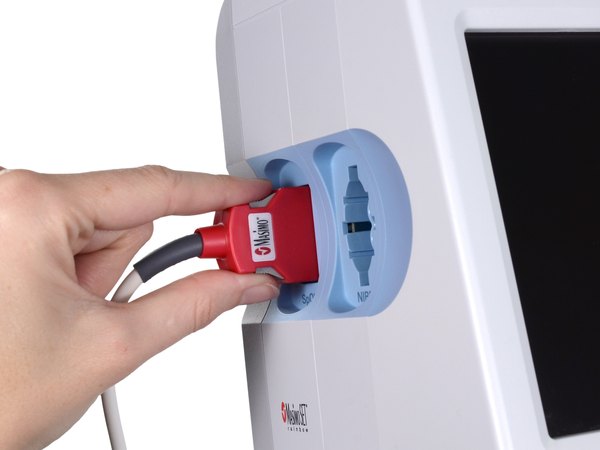

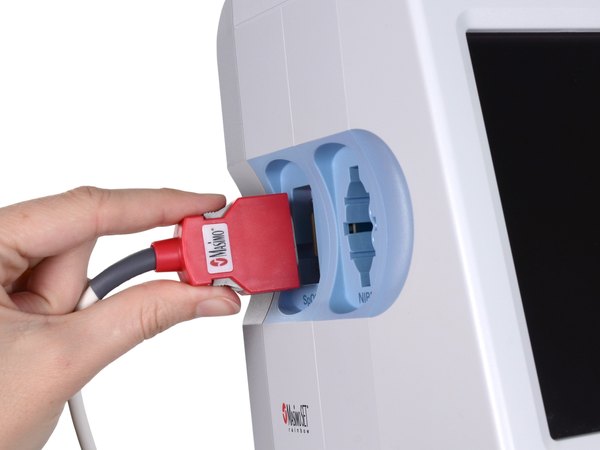

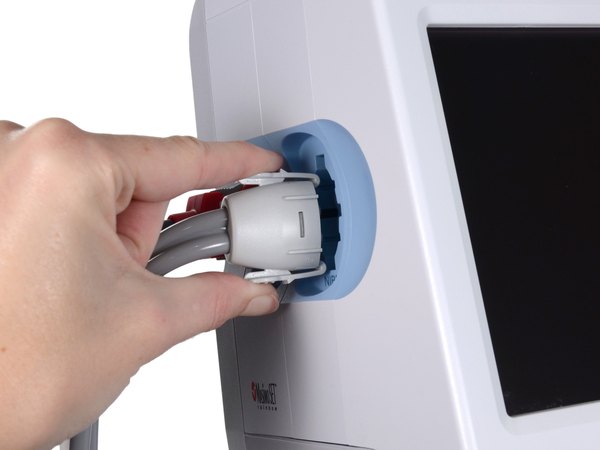

حالا نوبت کابل پالس اکسی‌متر (SpO2) هست. انگشت‌هات رو روی کانکتور این کابل بذار و زبانه‌های کناریش رو فشار بده تا قفلش باز بشه.

اینجا هم دقیقا مثل مرحله قبل، فقط کانکتور رو تو دستت بگیر. کشیدن خود کابل می‌تونه باعث قطعی سیم‌های ظریف داخلیش بشه.

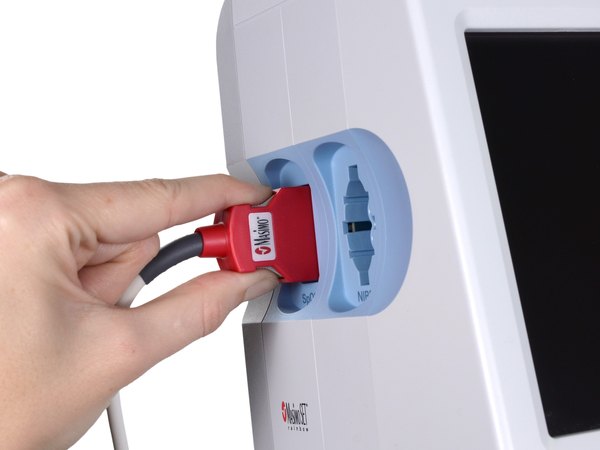

کانکتور رو مستقیم به سمت بیرون بکش تا از پورت دستگاه جدا بشه.

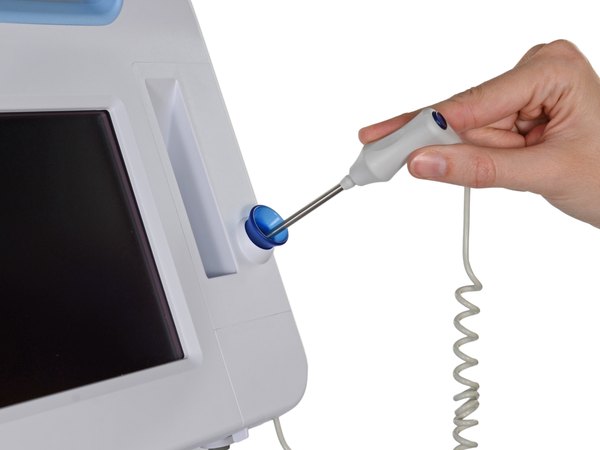

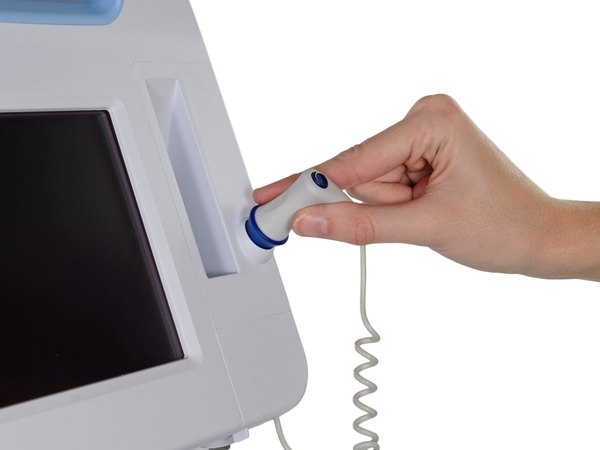

پروب دما یا همون دماسنج دستگاه رو محکم بگیر و به سمت بالا بکش تا از روی مانیتور برداشته بشه.

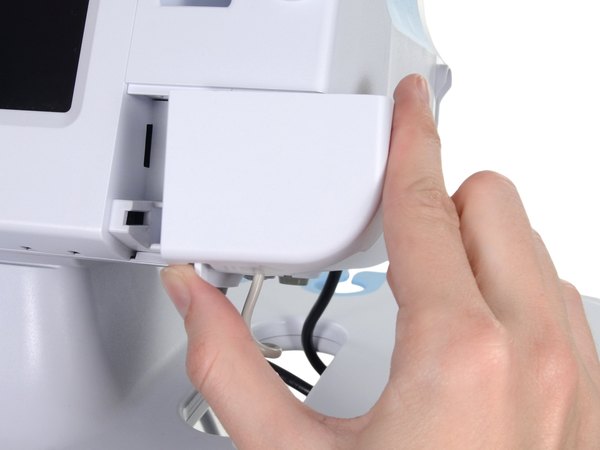

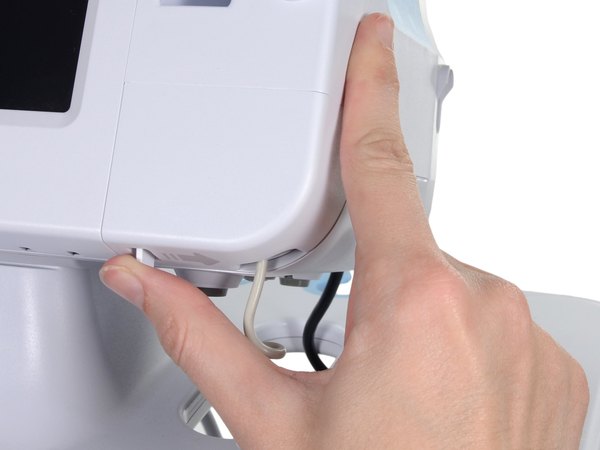

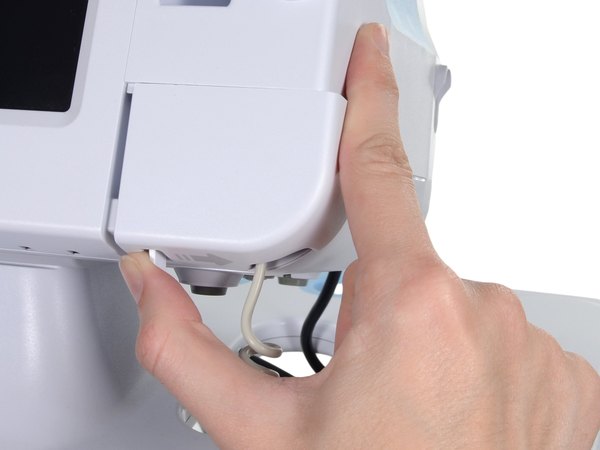

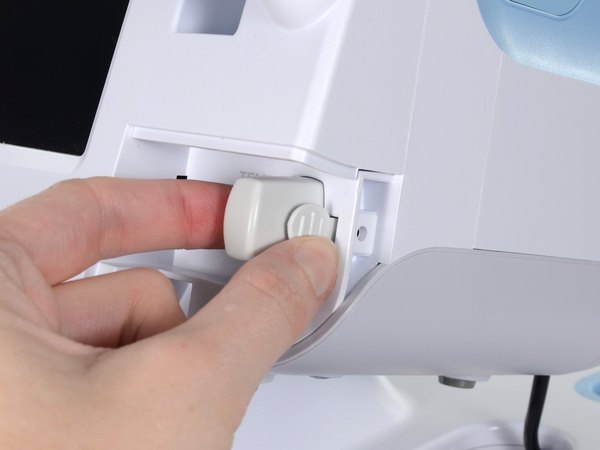

برای دسترسی به ماژول دما، زبانه روی درپوش اون رو به سمت پایین فشار بده و همزمان درپوش رو به سمت راست بکش تا باز بشه.

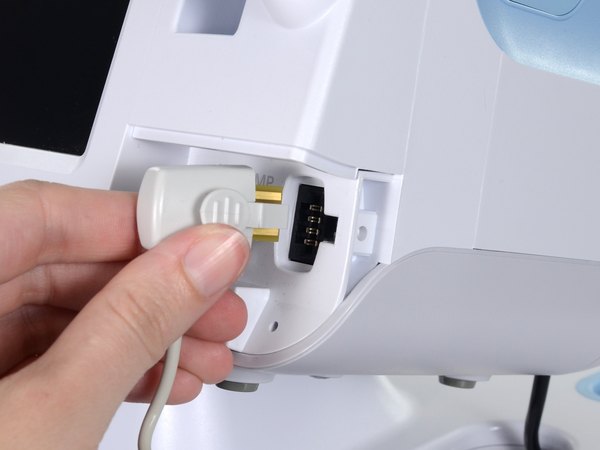

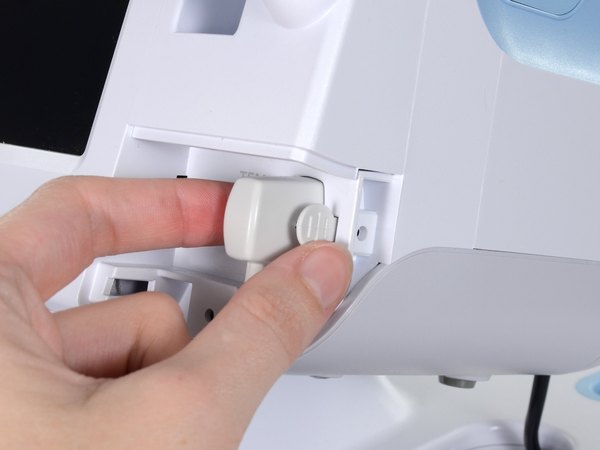

روی کانکتور کابل پروب دما یک زبانه فنری وجود داره. اون رو به سمت داخل فشار بده و بعد کانکتور رو از پورت مخصوصش بیرون بکش.

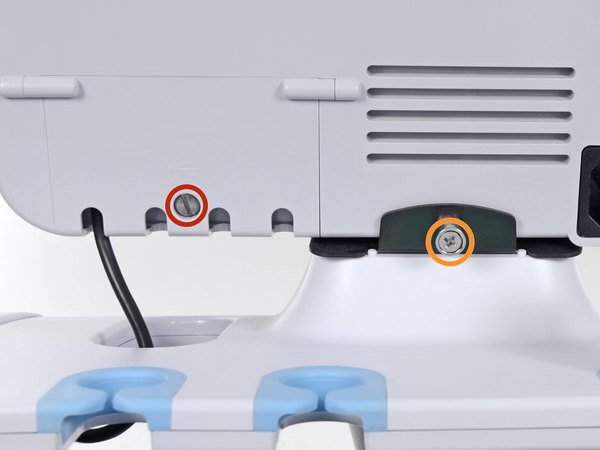

← پیچ تخت روی درپوش شبکه و USB رو باز کن.

← حالا پیچ چهارسو نمره 2 که مانیتور رو به پایه متصل کرده رو کمی شل کن. نیازی نیست کامل دربیاریش.

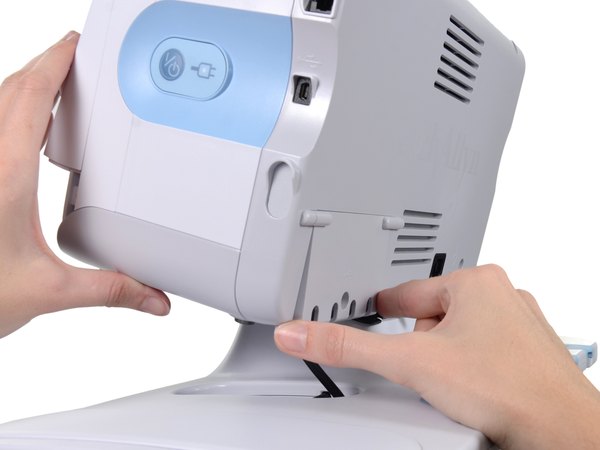

مانیتور رو محکم نگه دار و درپوش بخش شبکه و پورت‌های USB رو باز کن.

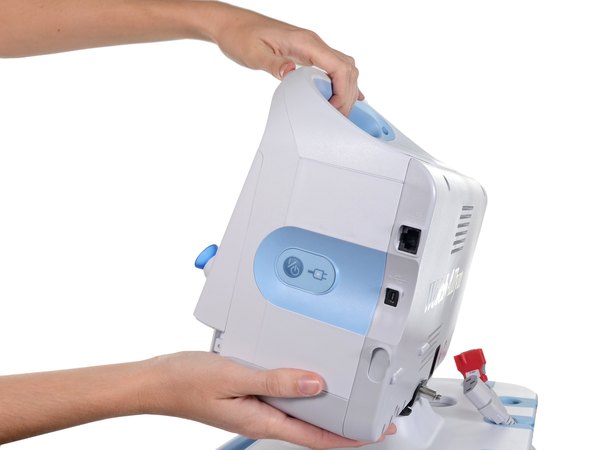

شاید لازم باشه مانیتور رو یکم به سمت بالا ببری تا درپوش گیر نکنه و راحت از روی پایه باز بشه.

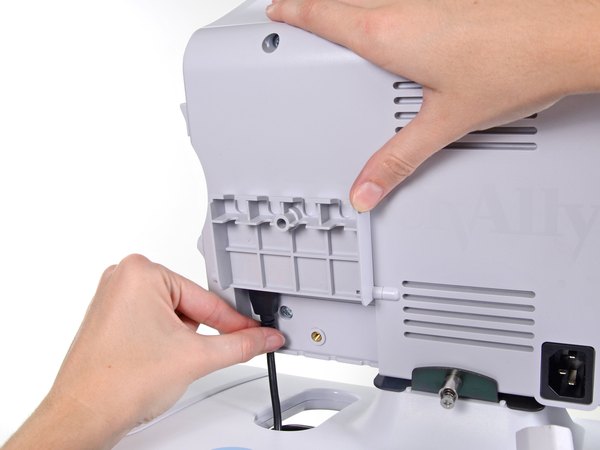

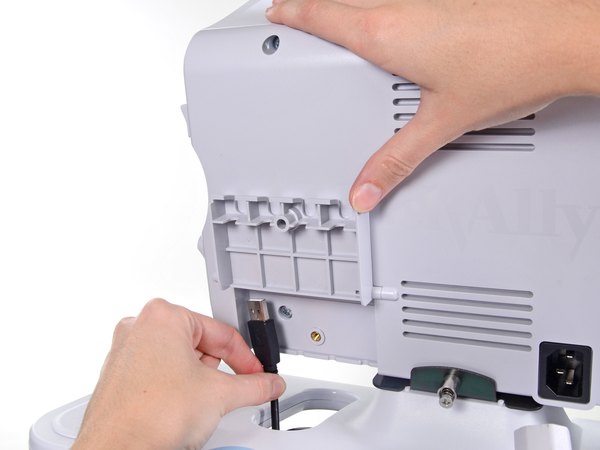

هر کابل USB جانبی که به پورت‌های مانیتور وصل شده رو به‌دقت جدا کن.

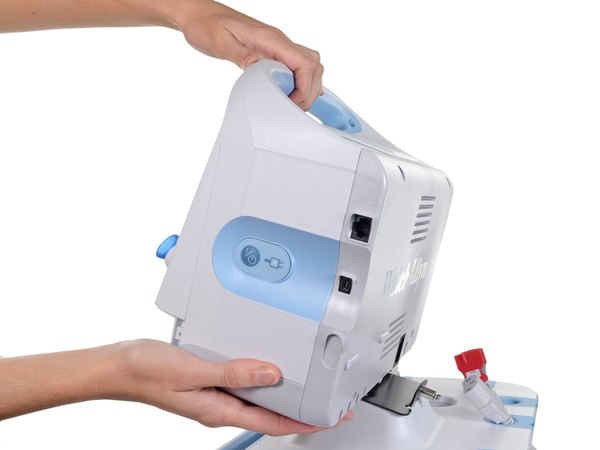

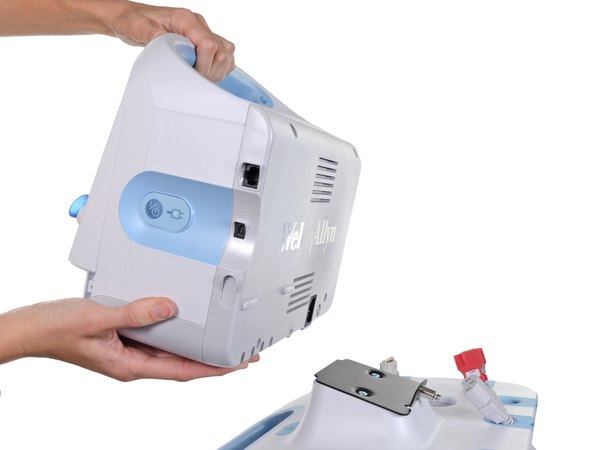

مانیتور رو به صورت کشویی روی سینی پایه حرکت بده تا کاملا ازش جدا بشه.

مانیتور رو برگردون و روی یک سطح کاملا تمیز و صاف بخوابون تا صفحه نمایشش خط نیفته.

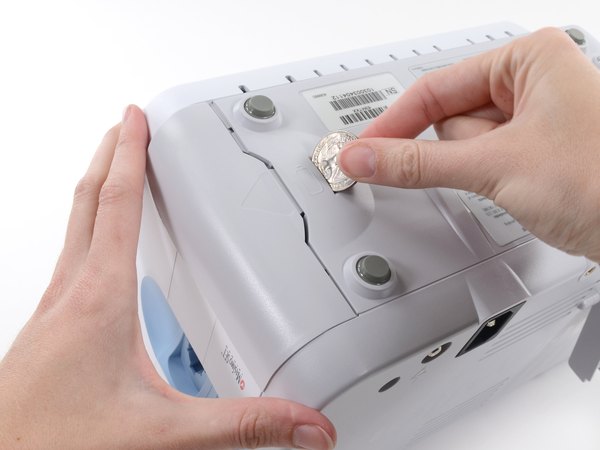

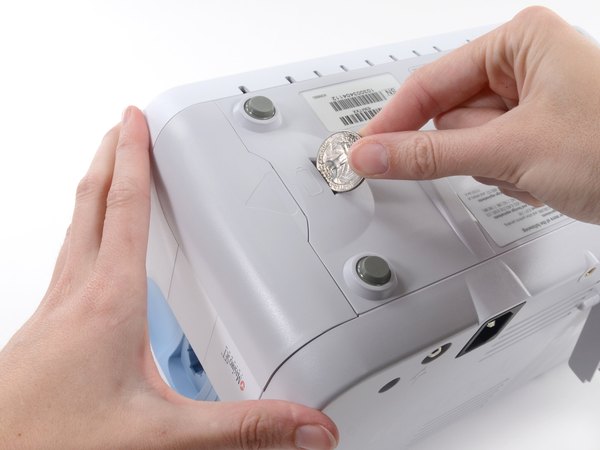

یه سکه بردار، بذارش داخل شیار درپوش باتری و کمی فشار بده تا قفلش باز بشه.

سعی کن سکه‌ای انتخاب کنی که قشنگ داخل شیار جا بشه تا لبه‌های پلاستیکی درپوش رو خراب نکنه.

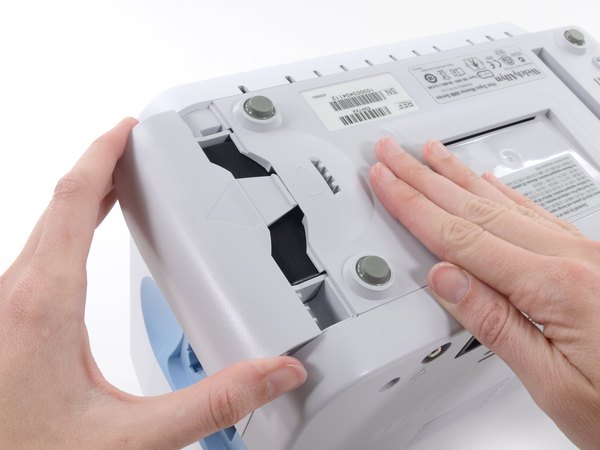

حالا می‌تونی درپوش باتری رو به‌راحتی برداری و کنار بذاری.

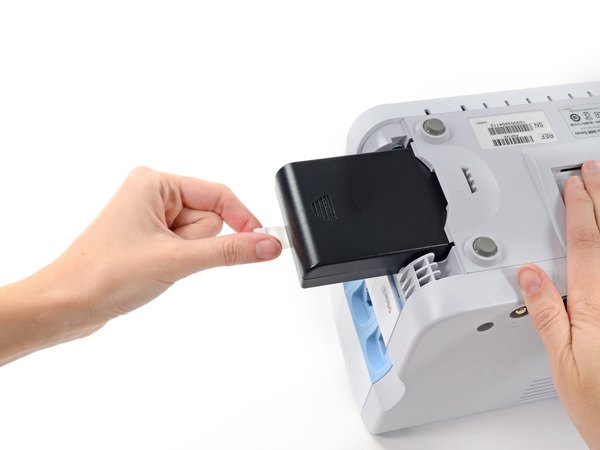

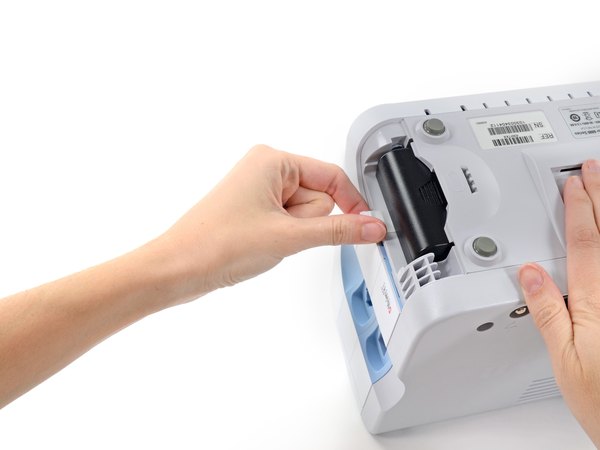

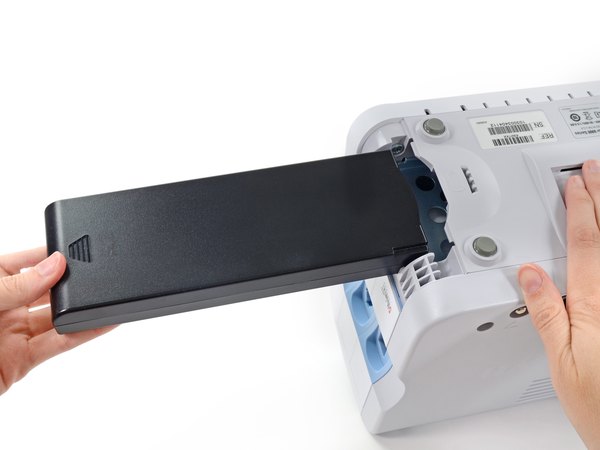

از اون نوار یا لیبل پلاستیکی که روی باتری هست کمک بگیر و باتری رو از محفظه‌اش بکش بیرون.

درپوش بخش ارتباطات رو باز کن تا بتونی به پیچی که پایین و سمت چپ قاب پشتی قرار داره دسترسی پیدا کنی.

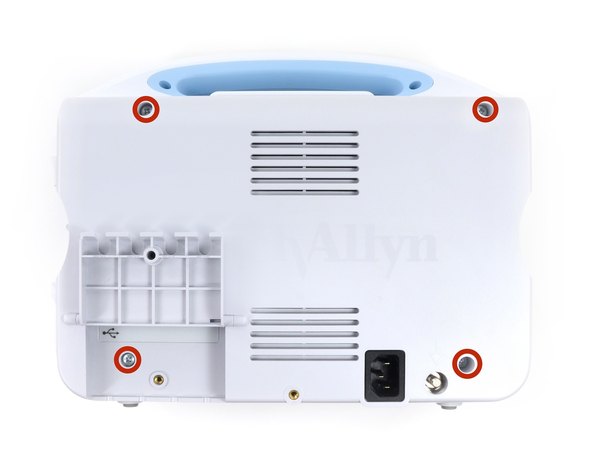

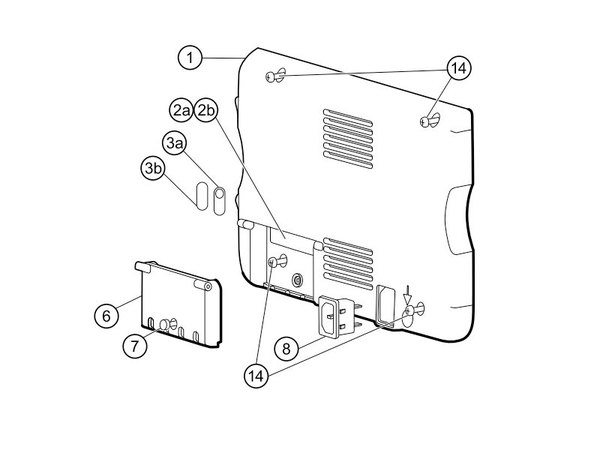

← چهار تا پیچ چهارسو نمره 2 که قاب پشتی رو نگه داشتن، با دقت باز کن (این پیچ‌ها تو دفترچه راهنما با شماره 14 مشخص شدن).

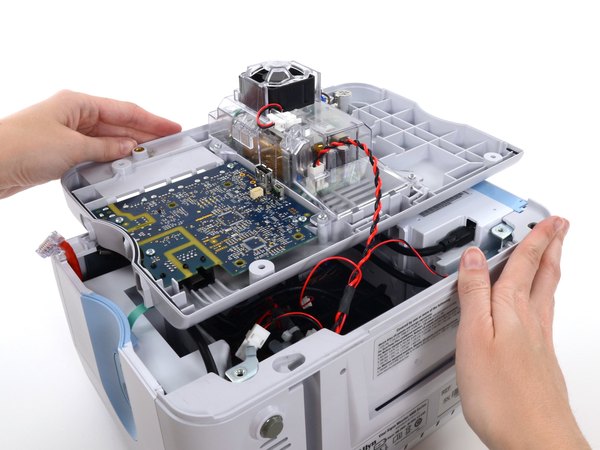

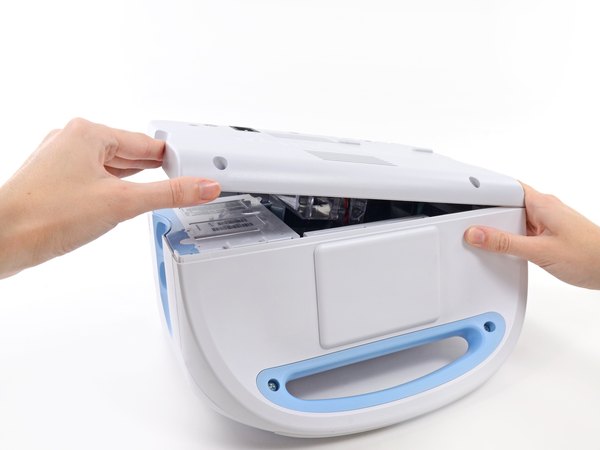

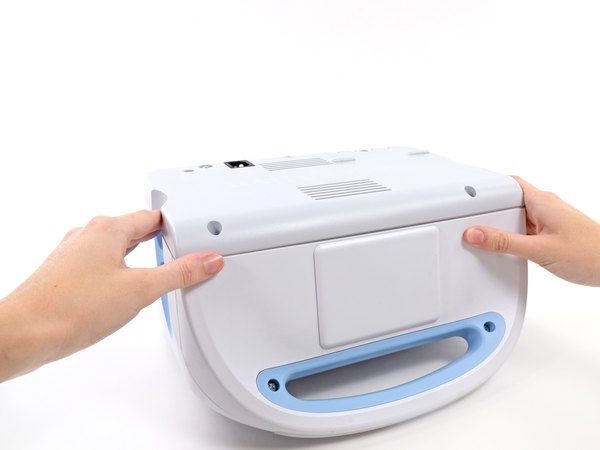

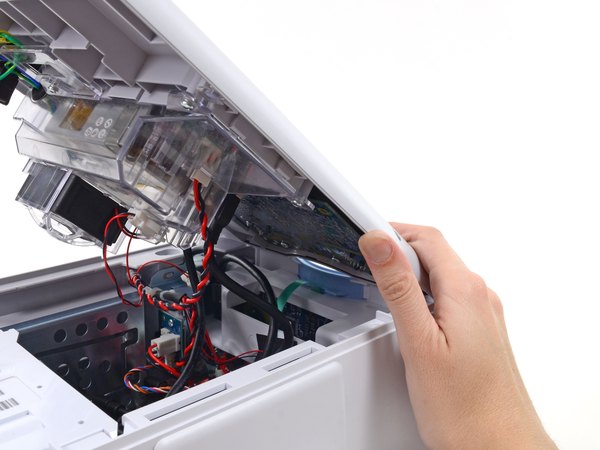

در حالی که دسته دستگاه روبه‌روی خودت قرار داره، قاب پشتی رو از سمت چپ یواش‌یواش بلند کن و همزمان سمت راست رو محکم نگه دار.

حواست باشه که قاب پشتی رو کامل از مانیتور جدا نکنی! قاب هنوز با چند تا کابل به برد اصلی وصله و کشیدنش باعث پاره شدن کابل‌ها میشه.

قاب پشتی رو با یک دست یا یک تکیه‌گاه نگه دار تا بتونی تو مراحل بعدی، کابل‌ها رو با خیال راحت جدا کنی.

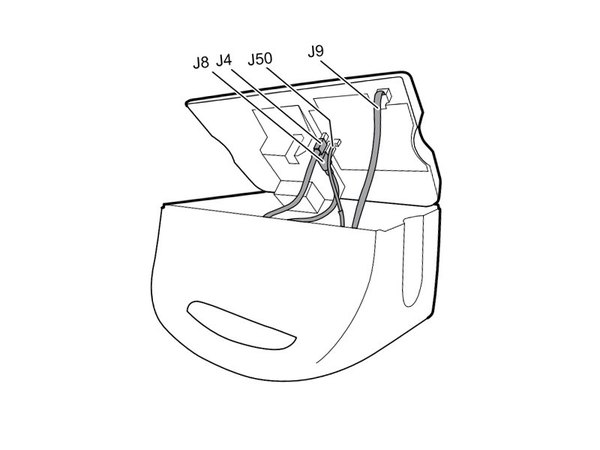

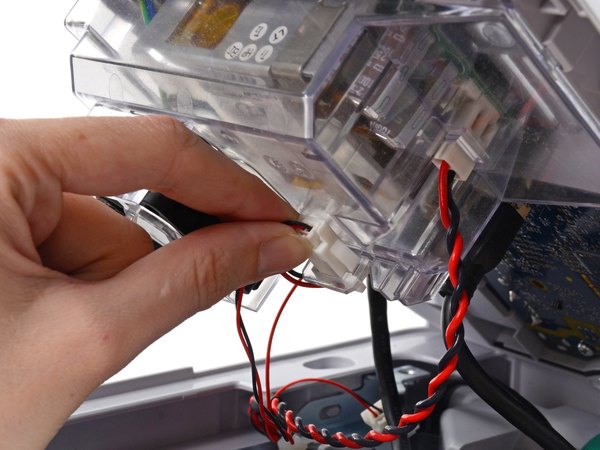

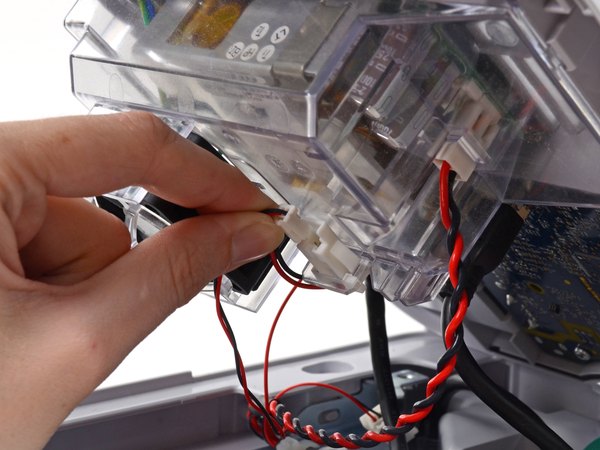

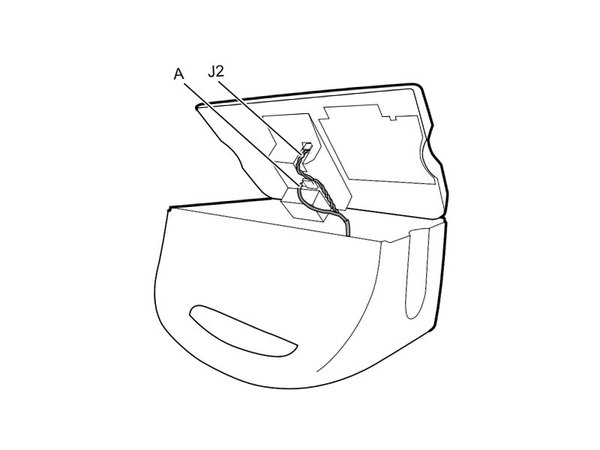

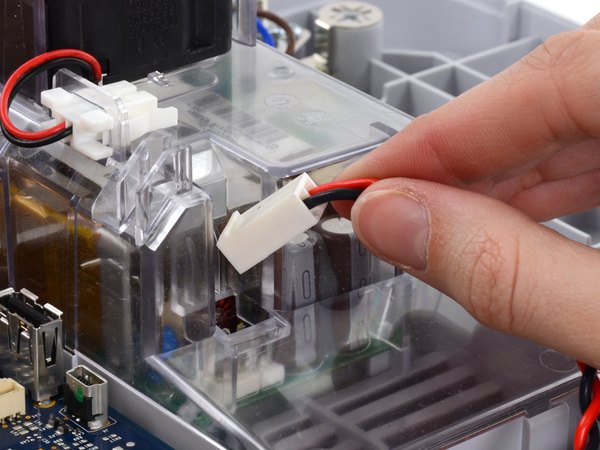

کابل فن رو پیدا کن (تو دفترچه بهش کانکتور A میگن) و اون رو از سوکتش روی منبع تغذیه جدا کن.

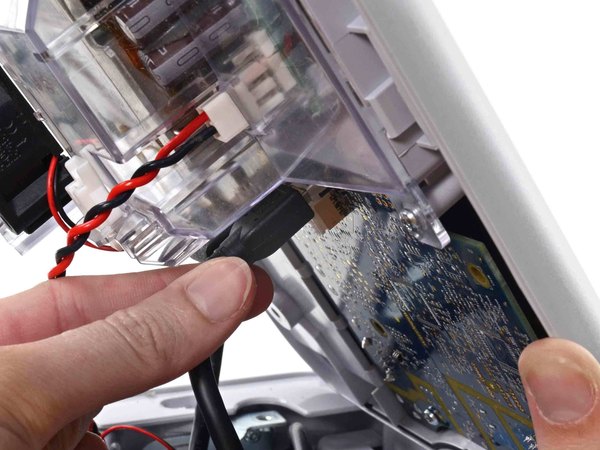

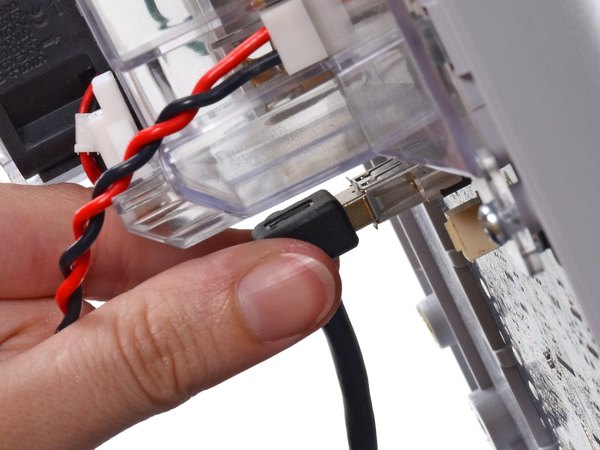

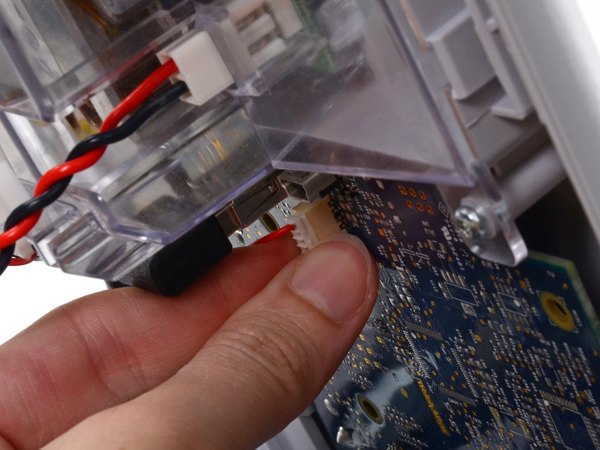

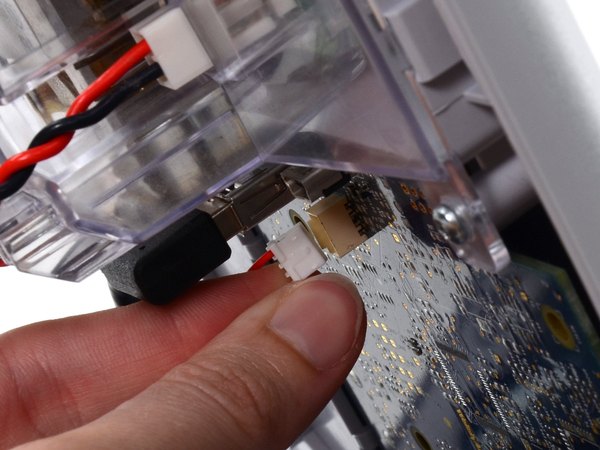

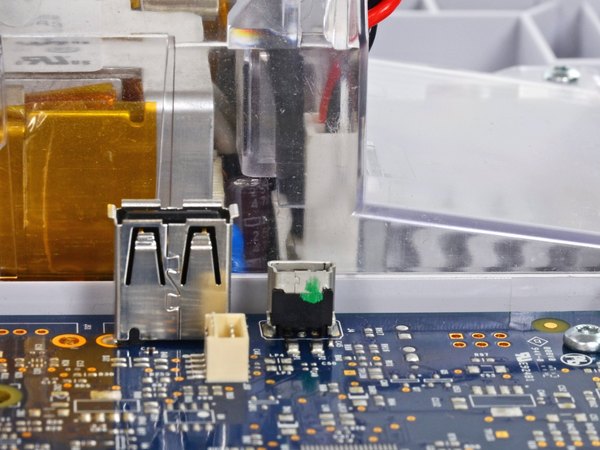

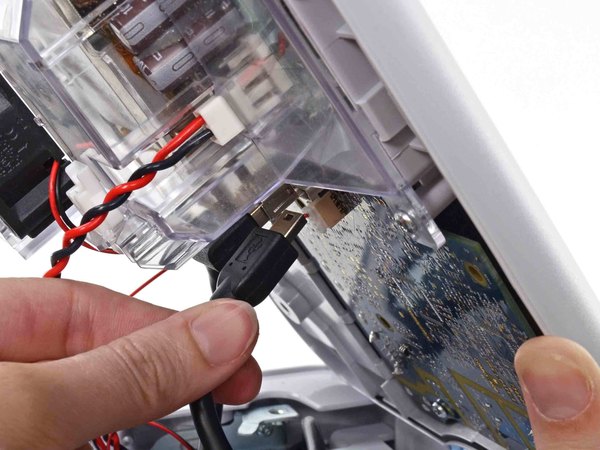

کانکتور کوچیک USB رو از سوکتش بیرون بکش (این سوکت با اسم J4 مشخص شده).

کابل برق برد ارتباطات رو از سوکتش که با اسم J50 مشخص شده، با دقت جدا کن.

فقط خود کانکتور پلاستیکی رو بگیر و بکش. این سوکت معمولا خیلی سفته، پس با حوصله و آروم یواش‌یواش تکونش بده تا دربیاد؛ به هیچ‌وجه به سوکت روی برد فشار نیار.

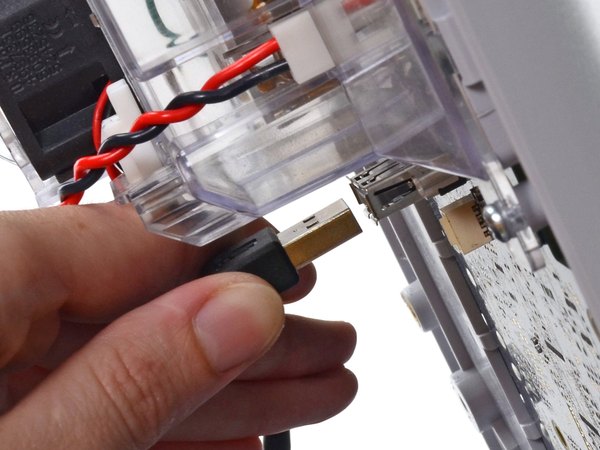

کانکتور بزرگ USB رو از سوکت خودش (J8) بیرون بیار.

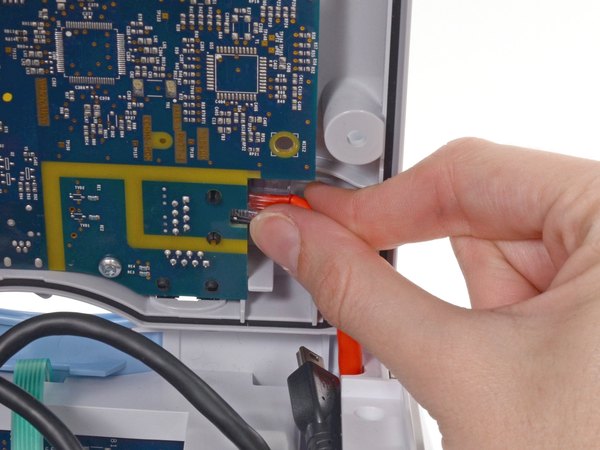

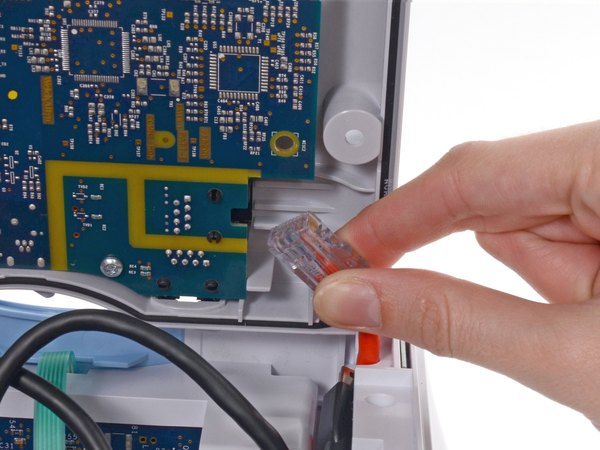

زبانه پلاستیکی کابل شبکه رو فشار بده و اون رو از سوکت J9 جدا کن.

برای جدا کردن کابل بعدی به هر دو دستت نیاز داری. قاب پشتی رو برگردون و به پشت بخوابون تا به کابل منبع تغذیه دسترسی راحتی داشته باشی.

کابل منبع تغذیه با یک قفل درهم‌رونده محکم شده. برای درآوردنش باید قفل رو باز نگه داری و همزمان کابل رو بکشی.

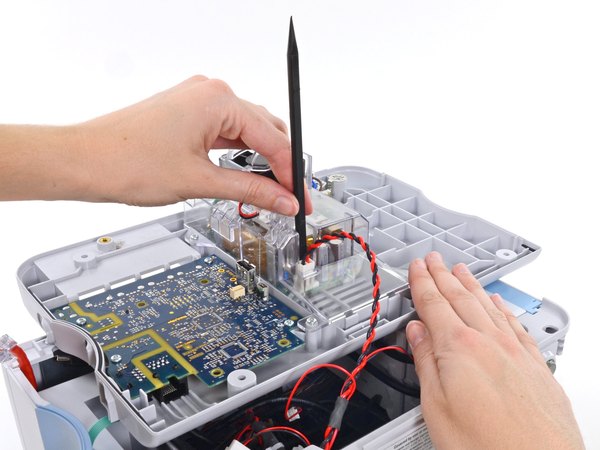

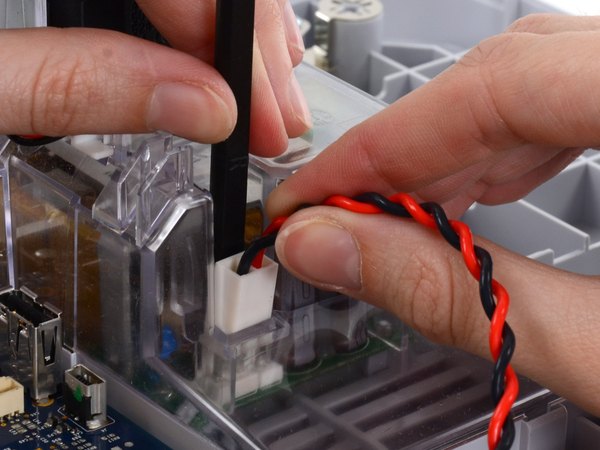

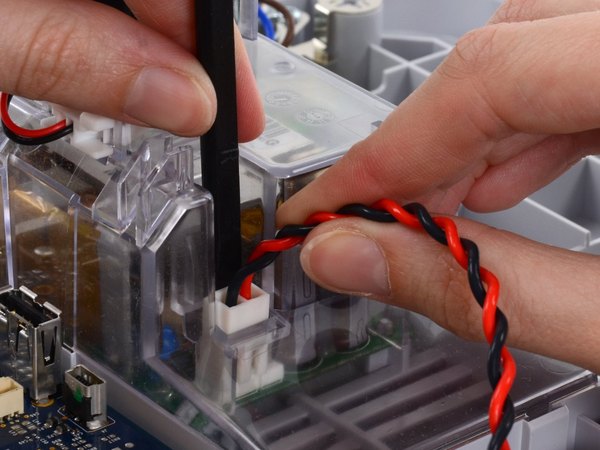

سر تخت اسپاجر رو ببر داخل درپوش منبع تغذیه؛ دقیقا بین گیره سوکت و کانکتور تا قفلش آزاد بشه.

کابل منبع تغذیه رو محکم بگیر و هم‌زمان کابل و اسپاجر رو از شیار محفظه بلند کن تا کانکتور کاملا جدا بشه.

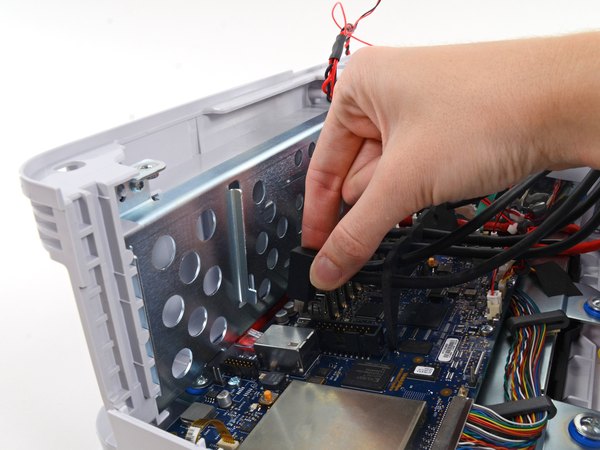

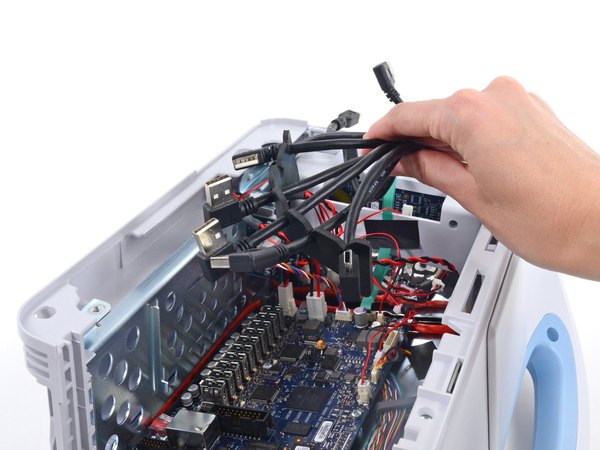

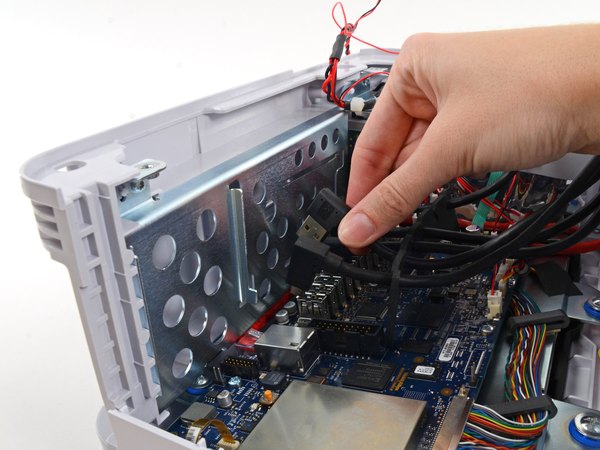

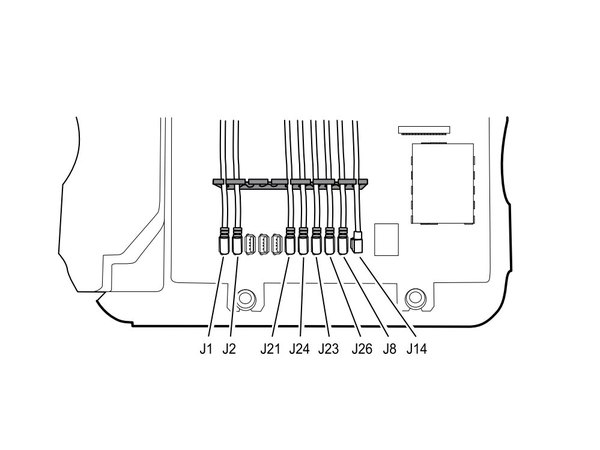

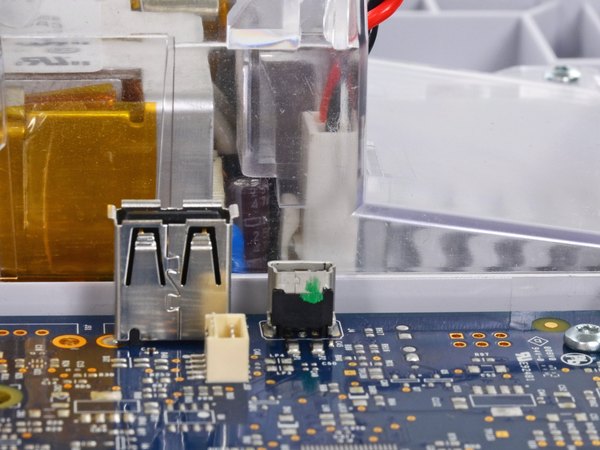

حالا بریم سراغ مادربرد. تمام کانکتورهای USB که به پورت‌های مادربرد وصل هستن رو یکی‌یکی جدا کن.

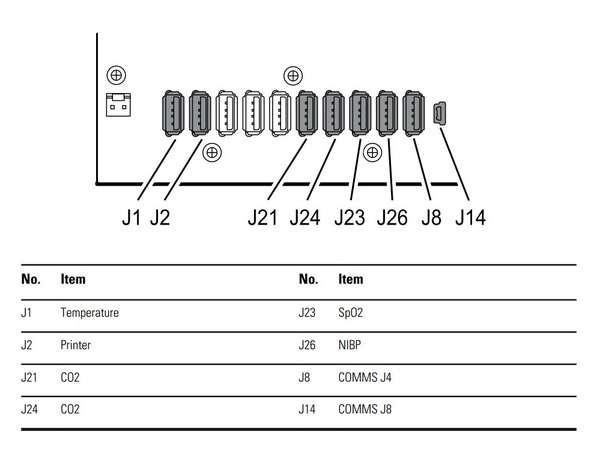

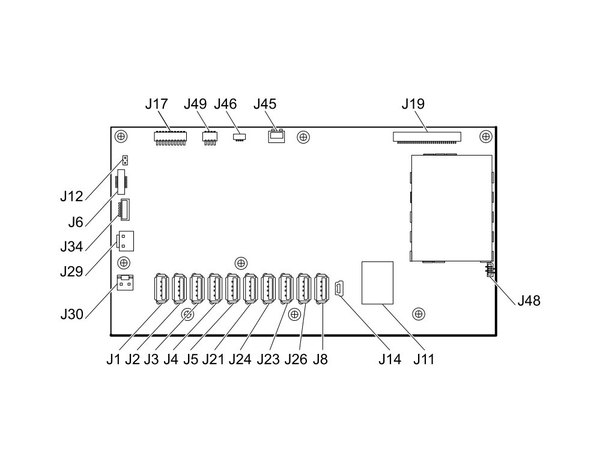

قبل از اینکه کابل‌ها رو دربیاری، جای هر کدوم رو به خاطر بسپار یا یه عکس بگیر تا موقع بستن دستگاه گیج نشی. تو عکس سوم می‌تونی جایگاه استانداردشون رو ببینی، هرچند ممکنه دستگاه تو بسته به مدلش کمی متفاوت باشه.

دسته کابل‌های USB رو جمع کن و یه گوشه قرار بده تا موقع کار روی مادربرد دست‌وپاگیر نشن.

موقع بستن دستگاه حواست باشه که هر کابل رو طوری قرار بدی که حدود 4 سانتی‌متر از جداکننده بیرون زده باشه (دقیقا مثل تصویر).

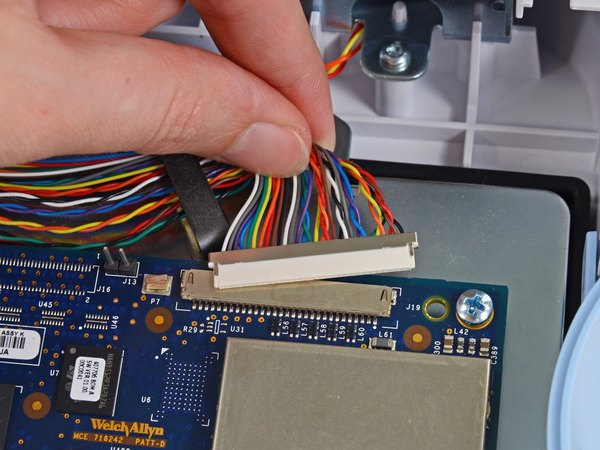

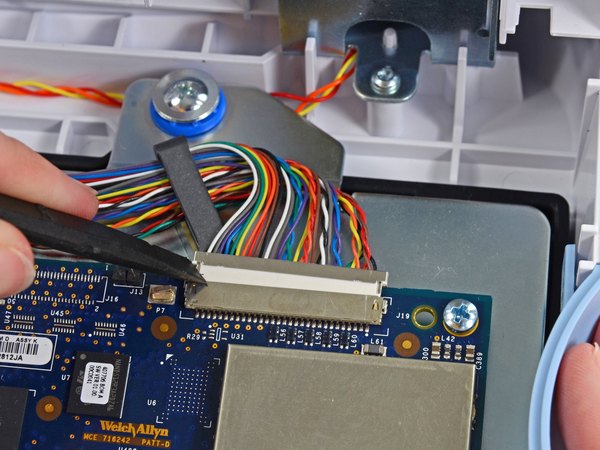

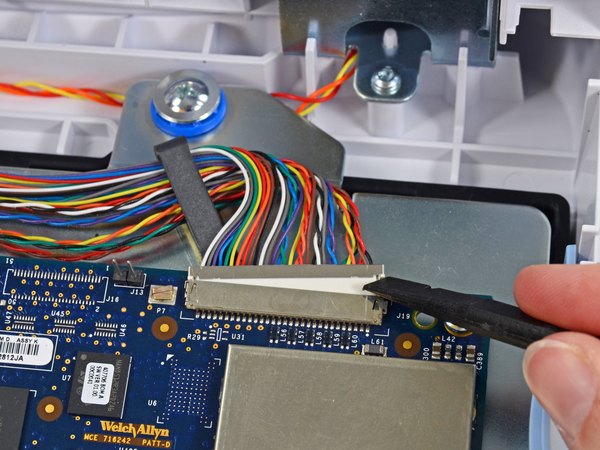

از سر تخت اسپاجر استفاده کن تا کانکتور کابل LCD (سوکت J19) رو به‌صورت الاکلنگی و آروم از جاش دربیاری. اول یه طرف کانکتور رو کمی به سمت بیرون هل بده و بعد برو سراغ طرف دیگه تا قفلش آزاد بشه. یادت باشه که اسپاجر رو فقط به کانکتور کابل تکیه بدی و به سوکت روی مادربرد فشاری نیاری. وقتی کانکتور شل شد، کابل رو مستقیم به سمت بیرون بکش تا کاملا رها بشه.

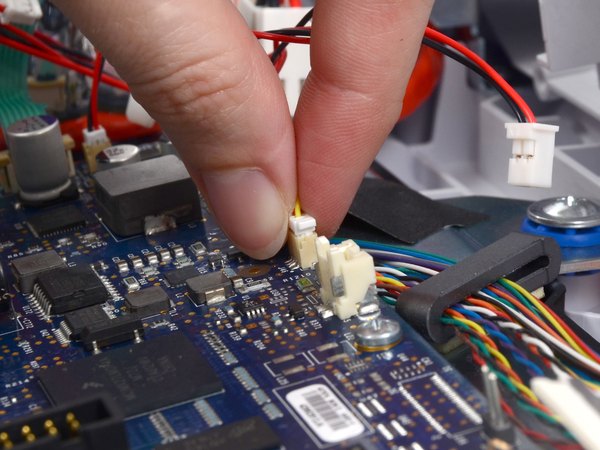

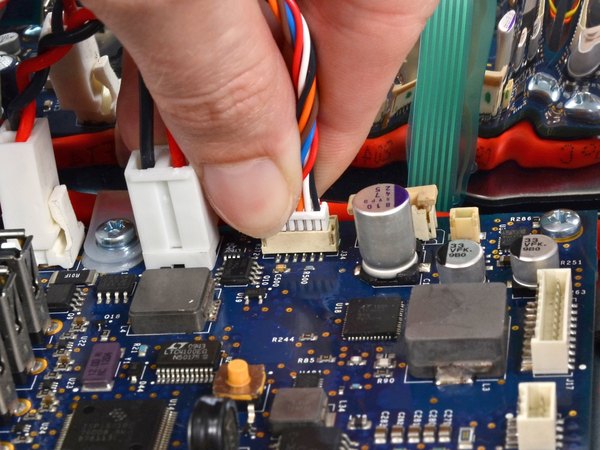

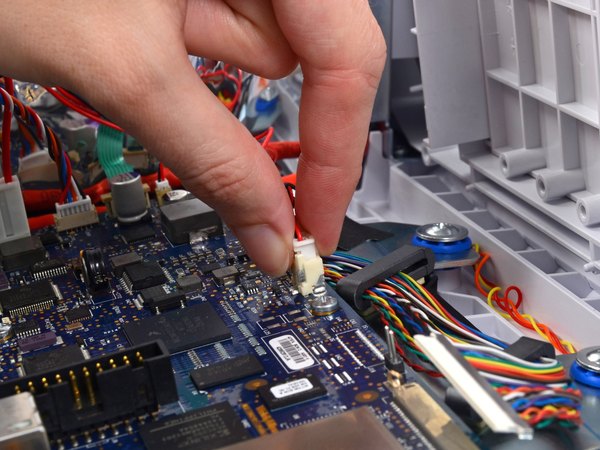

کانکتور کابل فن (J45) رو با دو انگشت بگیر و مستقیم به سمت بالا بکش تا از سوکت دربیاد.

خیلی دقت کن که فقط خود پلاستیک کانکتور رو بگیری. فشار آوردن به سوکت روی مادربرد می‌تونه به لحیم‌کاری‌های اون آسیب بزنه.

کانکتور کابل نوار نوری یا لایت‌بار (J46) رو هم بگیر و مستقیم به سمت بالا بکش تا جدا بشه.

کانکتور کابل برد ارتباطات رو از سوکتش که با J49 مشخص شده خارج کن.

اگه مدل دستگاه تو پرینتر هم داره، الان وقتشه که کابل برق پرینتر (سوکت J17) رو هم از روی مادربرد جدا کنی.

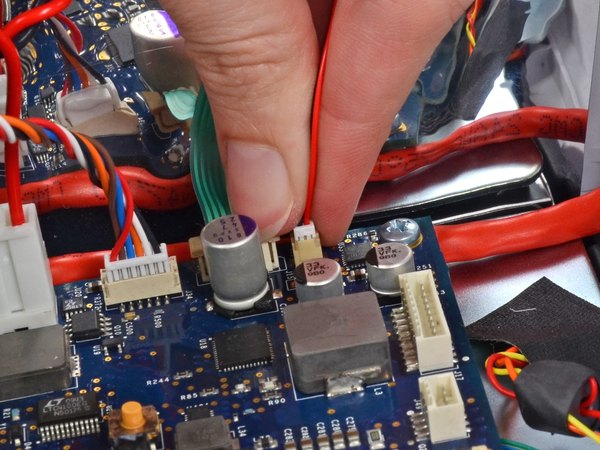

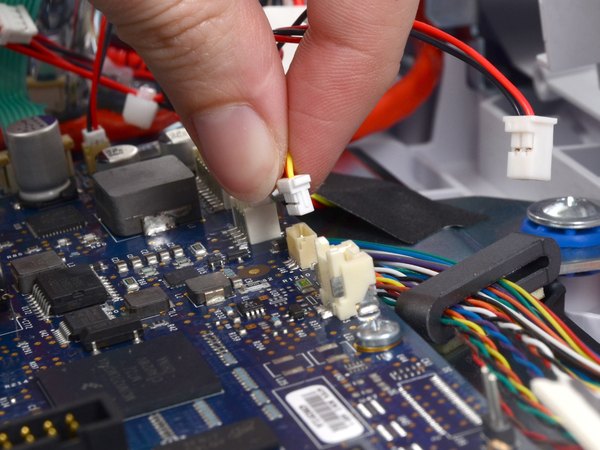

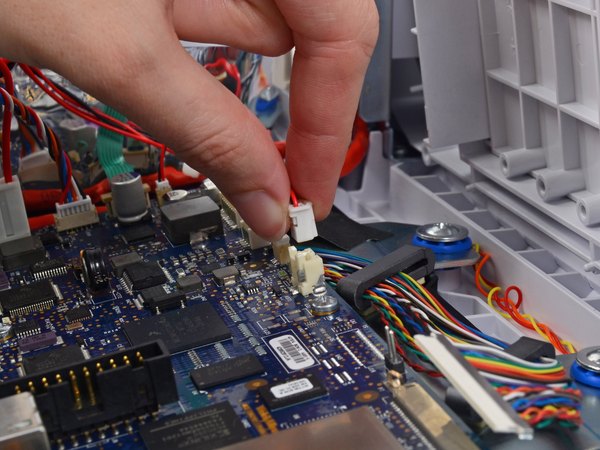

با احتیاط کانکتور کابل اسپیکر (J12) رو از روی مادربرد بردار.

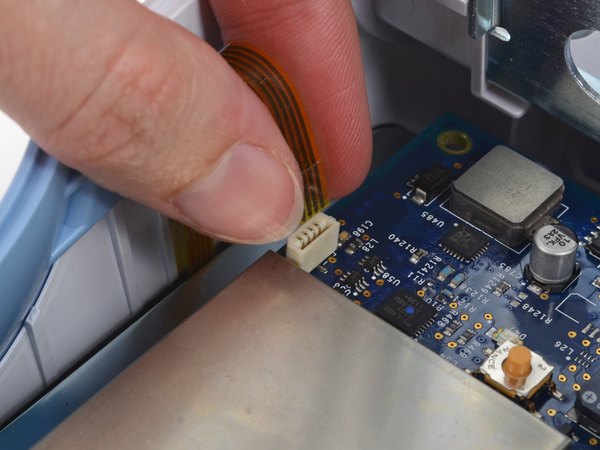

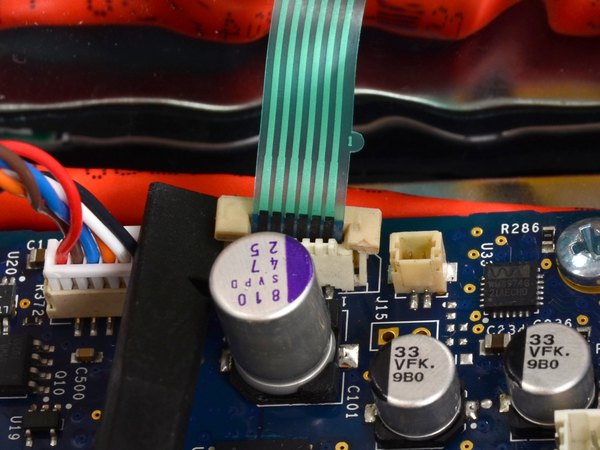

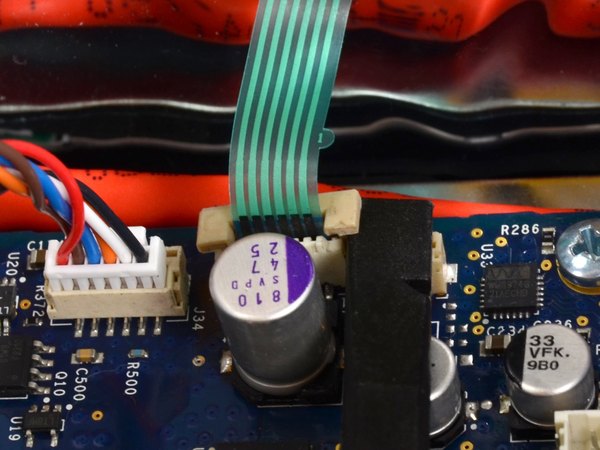

برای کابل دکمه پاور (J6) که با سوکت ZIF محکم شده، اول باید با سر تخت اسپاجر زبانه نگهدارنده سوکت رو به سمت بالا باز کنی تا کابل آزاد بشه. حالا کابل فلت دکمه پاور رو مستقیم به سمت بالا بکش تا از سوکت خارج بشه.

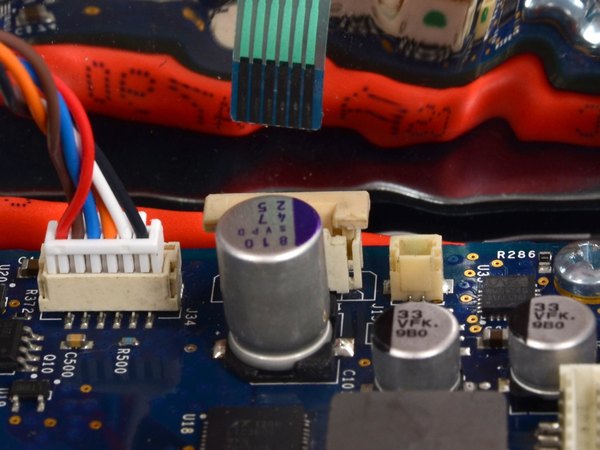

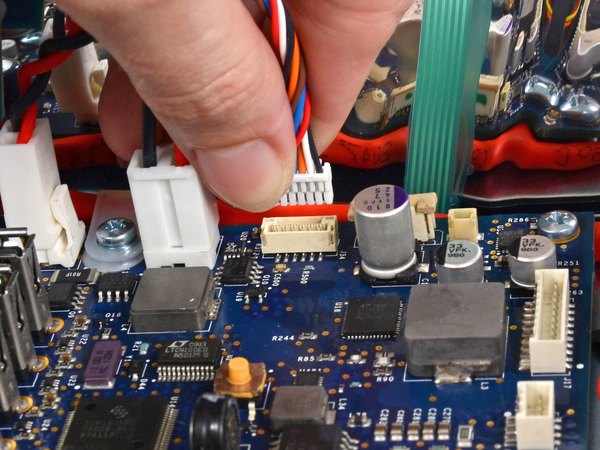

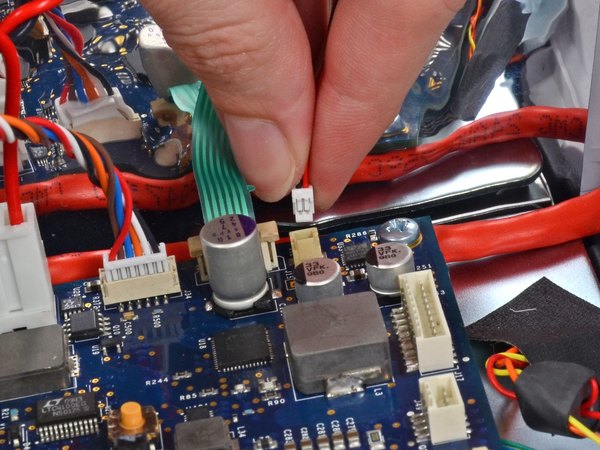

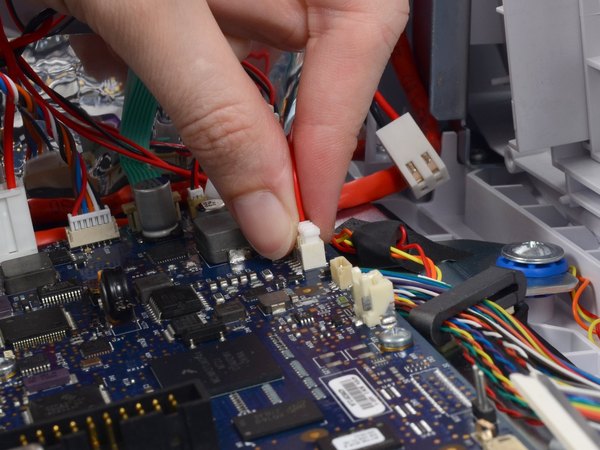

کانکتور کابل باتری هوشمند رو هم از سوکت مخصوص خودش (J34) دربیار.

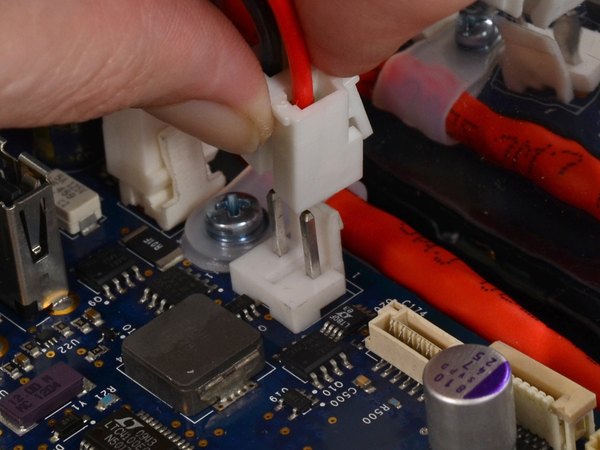

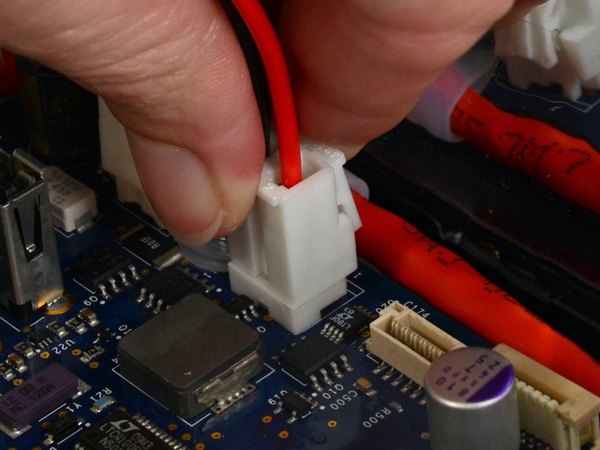

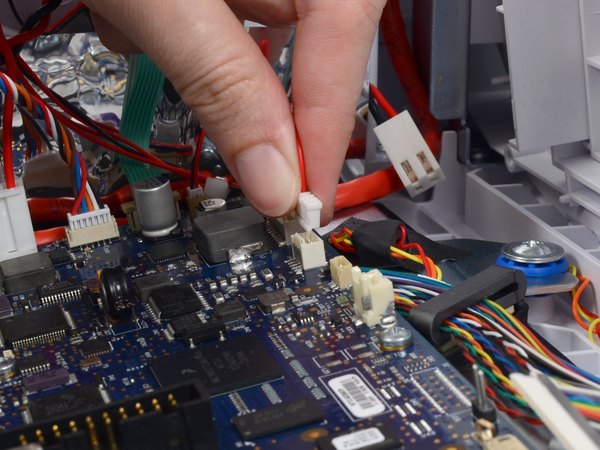

کانکتور برق باتری رو با انگشت‌هات بگیر و مستقیم به سمت بالا بکش تا گیره‌اش از روی سوکت مادربرد (J29) آزاد بشه.

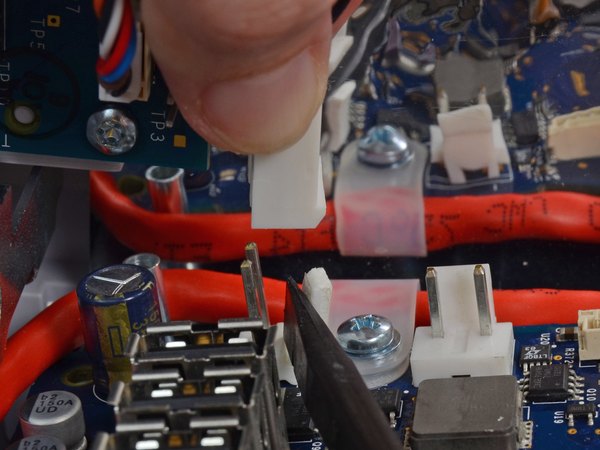

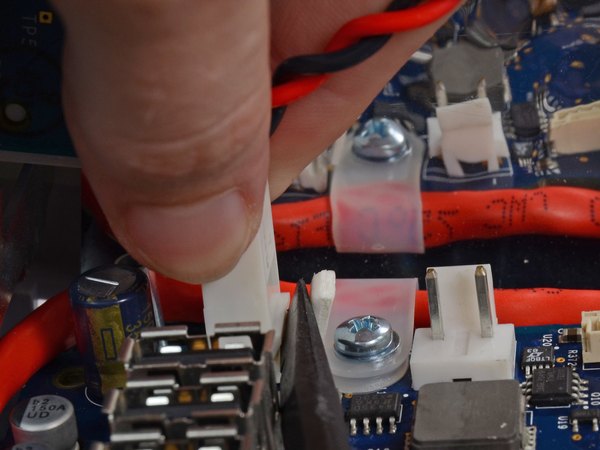

دوباره از سر تخت اسپاجر کمک بگیر تا براکت نگهدارنده کانکتور کابل تغذیه باتری رو از سوکت (J30) جدا کنی. حالا کابل رو مستقیم به سمت بالا بکش تا کامل از روی برد جدا بشه.

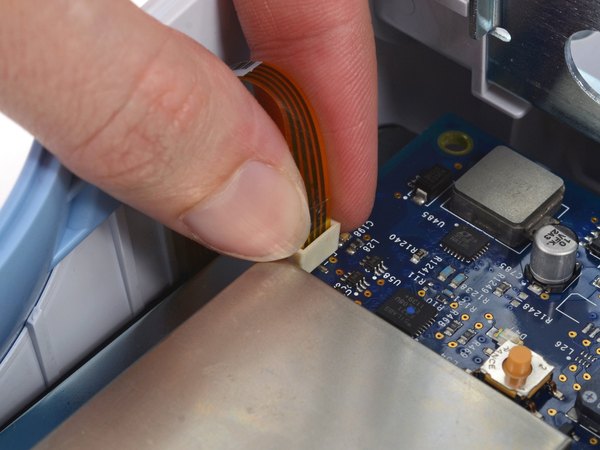

فلت ظریف LCD رو با نهایت دقت و مستقیم به سمت بالا بکش تا از سوکت J48 روی مادربرد خارج بشه.

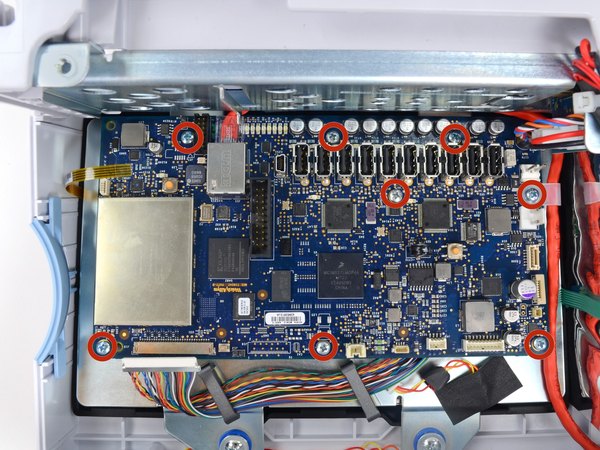

← هشت تا پیچ چهارسو نمره 1 که مادربرد رو روی شاسی محکم کردن، باز کن.

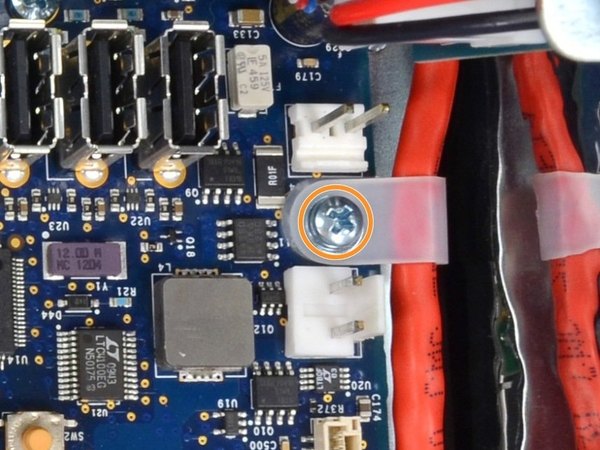

← پیچی که براکت کابل شبکه رو نگه می‌داره، یه واشر زیرش داره. حسابی مراقب باش که این واشر نیفته و گم نشه.

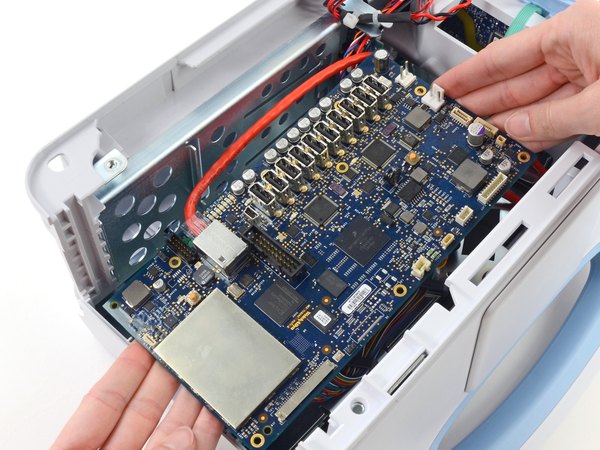

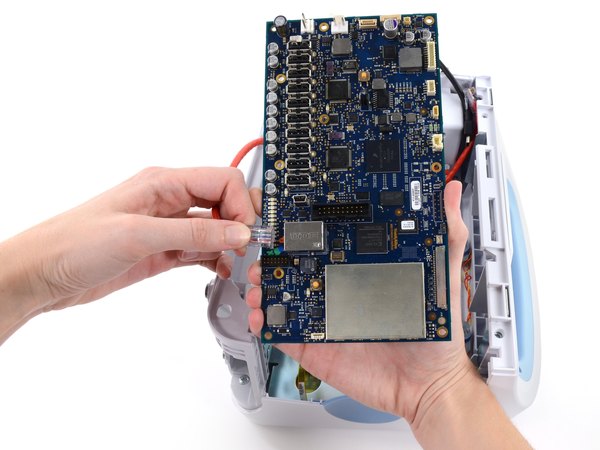

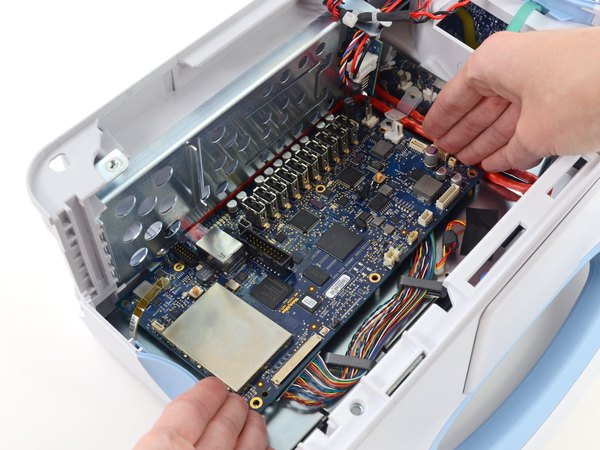

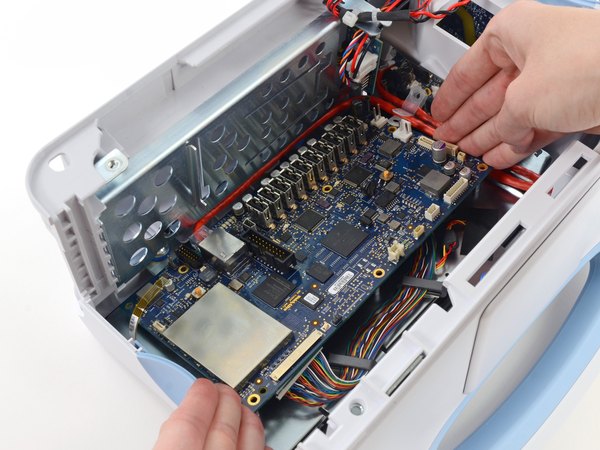

مادربرد رو از سمت لایت‌بار (نوار نوری) کمی به سمت بالا بلند کن و به سمت لبه‌های قاب بکش تا کانکتور کابل شبکه از زیر قاب آزاد بشه. کمی بیشتر مادربرد رو بلند کن تا بتونی خیلی راحت به کانکتور کابل شبکه دسترسی داشته باشی.

هنوز کارمون تموم نشده! به‌هیچ‌عنوان سعی نکن مادربرد رو کامل بیرون بکشی، چون هنوز با کابل به مانیتور وصله.

آخرین کابل، یعنی کانکتور کابل شبکه (J11) رو از روی مادربرد جدا کن.

عالی بود! حالا مادربرد معیوب کاملا از مانیتور جدا شده و می‌تونی قطعه جدید رو با خیال راحت جایگزین کنی. برای بستن دستگاه، کافیه همین مراحل رو از آخر به اول انجام بدی.
