تعویض ال‌سی‌دی مانیتور علائم حیاتی Welch Allyn 6000

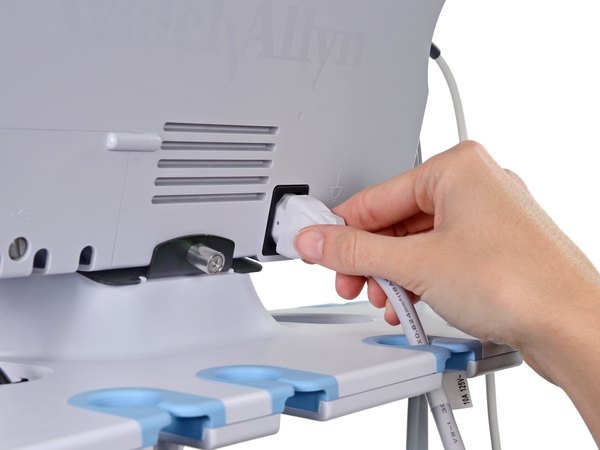

اول از همه، کابل برق دستگاه رو از پریز جدا کن تا خیالت از بابت ایمنی راحت باشه.

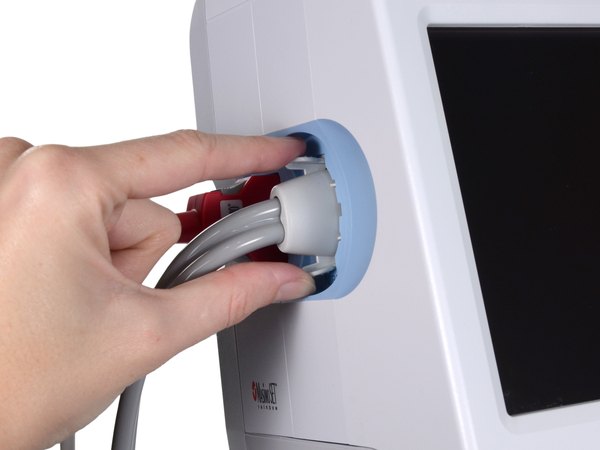

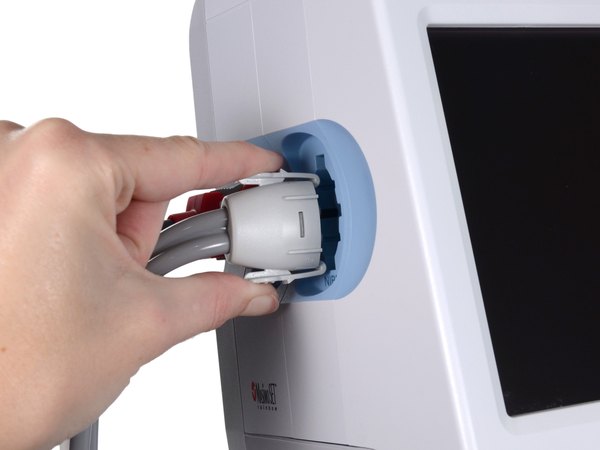

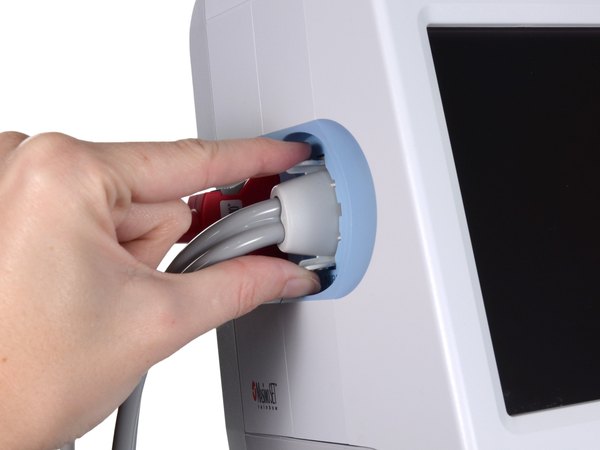

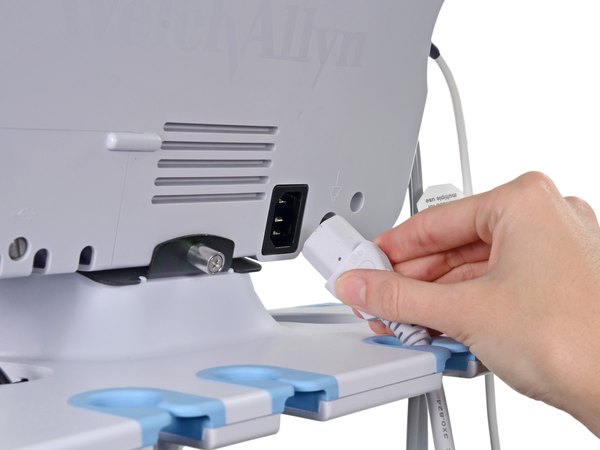

انگشت شست و اشاره‌ات رو بذار روی دو طرف سوکت شلنگ فشار خون (NIBP). زبانه‌های کناری رو فشار بده تا سوکت آزاد بشه.

حواست باشه که همیشه باید خود سوکت رو بگیری و بکشی؛ به‌هیچ‌وجه خود شلنگ رو نکش که پاره نشه.

حالا سوکت رو به‌آرومی از پورت دستگاه بیرون بکش.

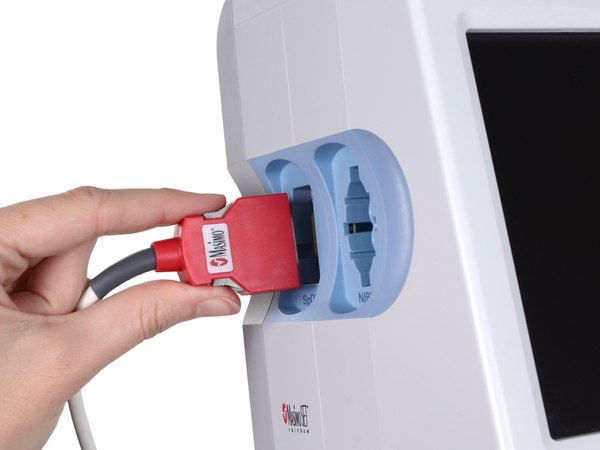

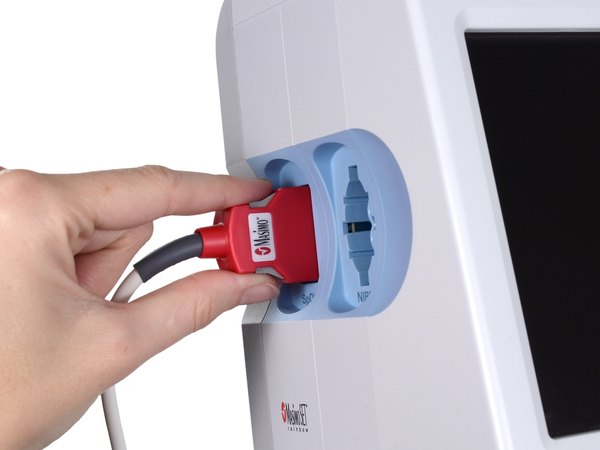

حالا همین کار رو برای سوکت کابل اکسیژن‌سنج خون (SpO2) انجام بده. زبانه‌های کناری رو بگیر و فشار بده تا سوکت رها بشه.

یادت نره، همیشه سوکت رو بگیر؛ کشیدن خود سیم باعث قطعی و خرابی کابل میشه.

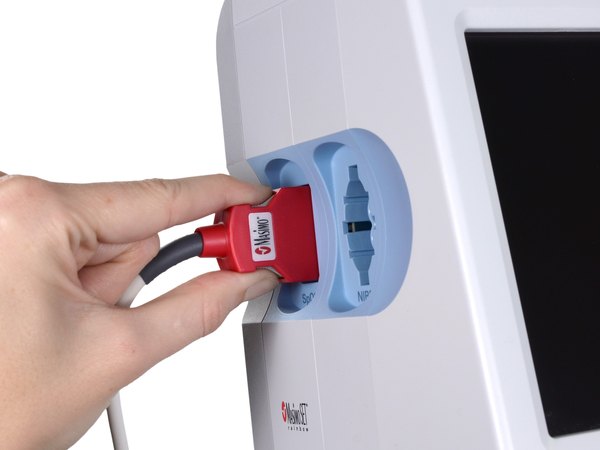

کانکتور رو به سمت عقب بکش تا از پورتش جدا بشه.

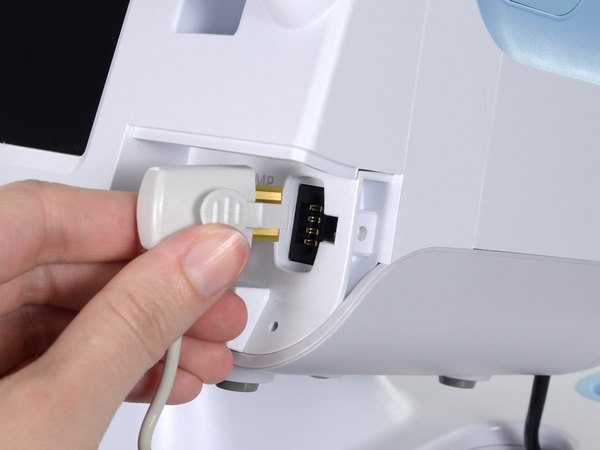

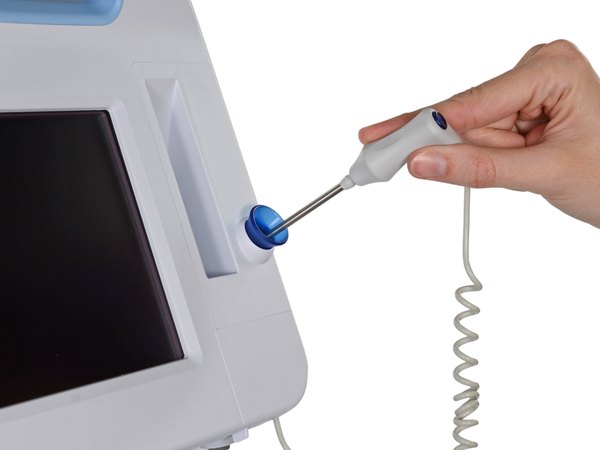

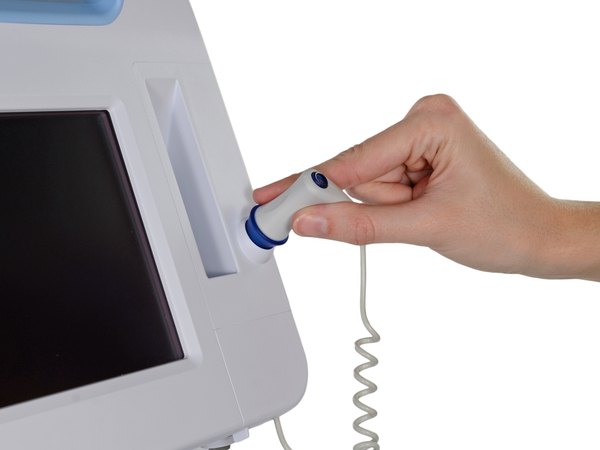

پروب دماسنج رو بگیر و به سمت بالا بکش تا از روی مانیتور دربیاد.

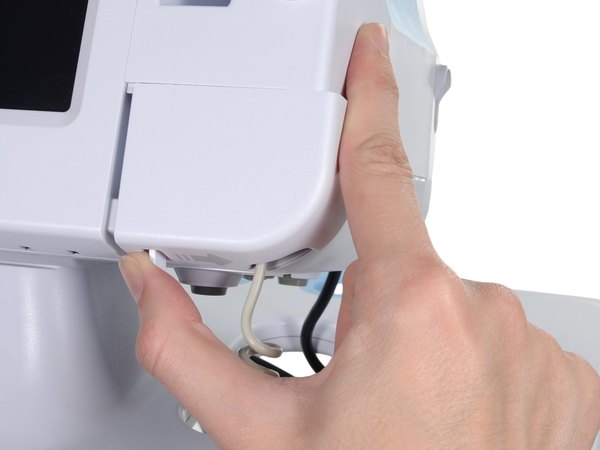

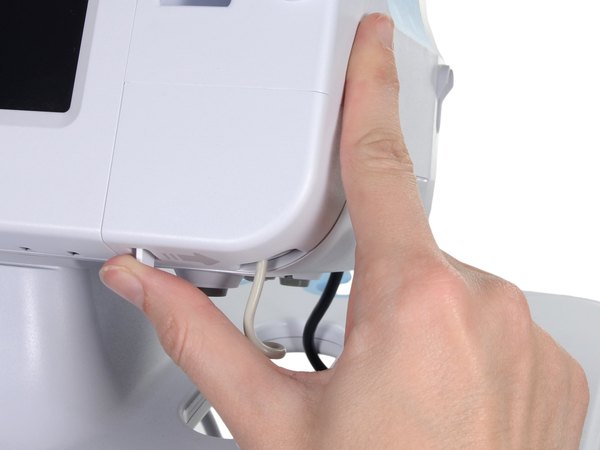

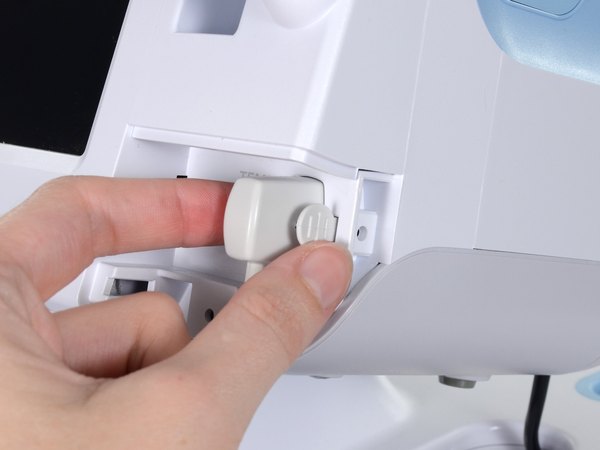

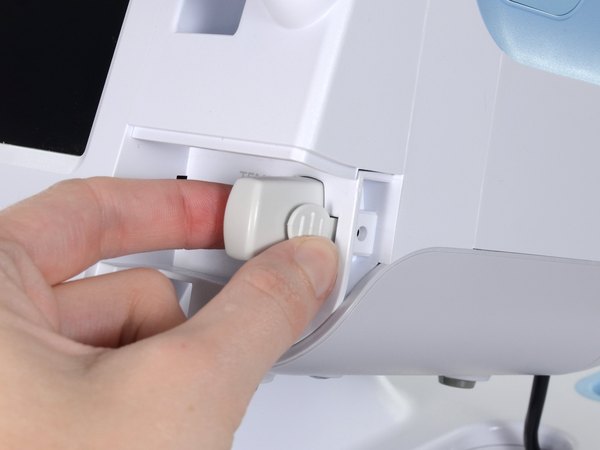

زبانه روی درپوش ماژول دماسنج رو فشار بده و درپوش رو به سمت راست بکش تا باز بشه.

زبانه فنری که روی سوکت کابل پروب دماسنج هست رو فشار بده و بعد سوکت رو از پورتش بیرون بکش.

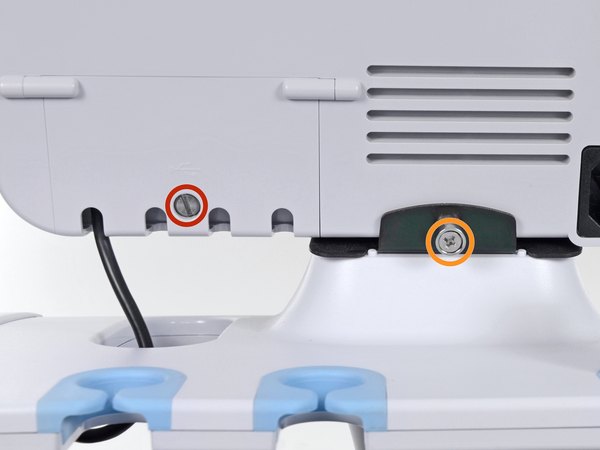

← پیچ تخت روی درپوش شبکه USB رو باز کن.

← پیچ چهارسو شماره 2 (Phillips #2) که مانیتور رو به پایه نگهدارنده وصل کرده، شل کن.

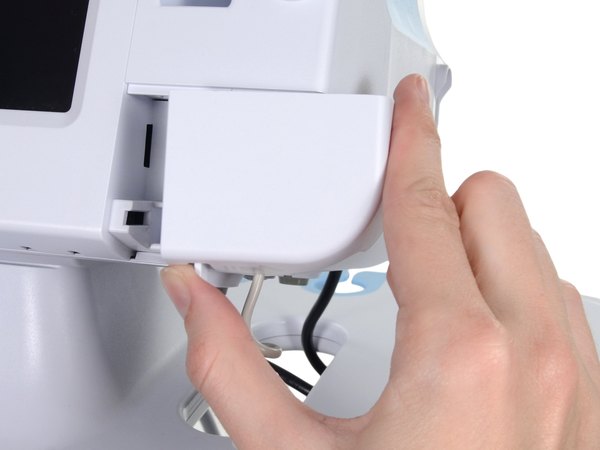

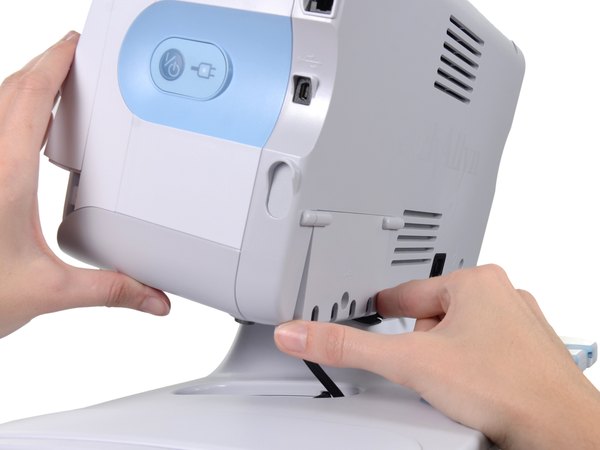

مانیتور رو محکم نگه دار و درپوش شبکه USB رو باز کن.

ممکنه لازم بشه مانیتور رو یه کوچولو بلند کنی تا درپوش راحت از سمت پایه باز بشه و گیر نکنه.

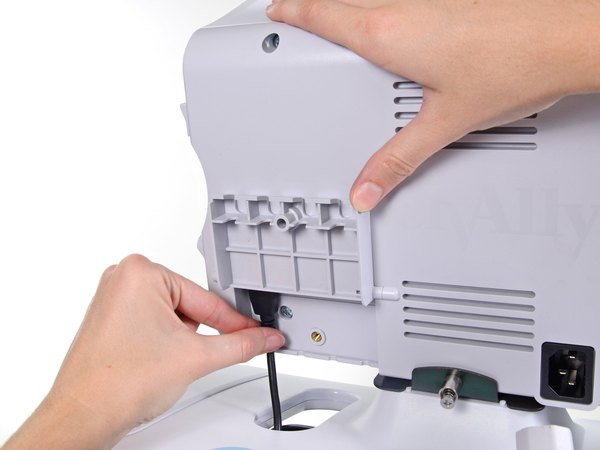

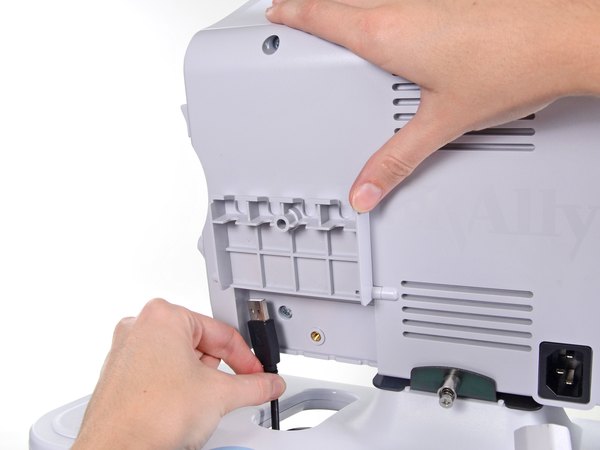

هر کابل USB جانبی که به پورت‌های مانیتور وصل شده رو جدا کن.

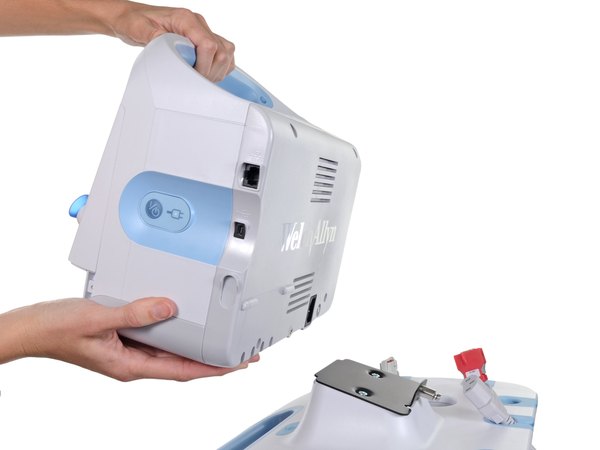

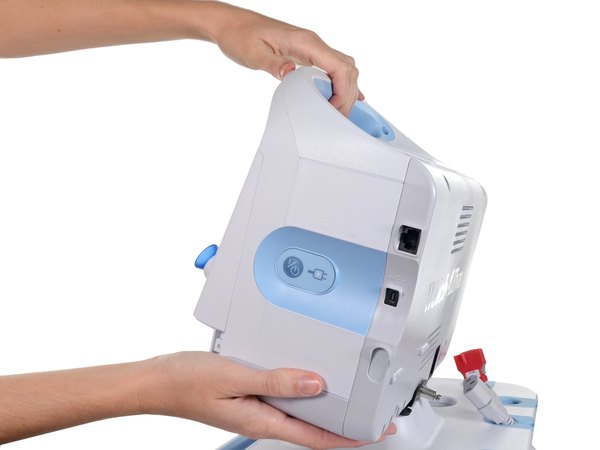

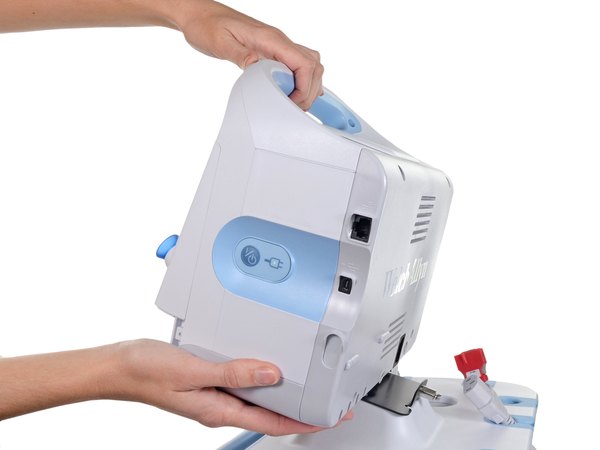

مانیتور رو به‌صورت کشویی بکش تا از روی سینی پایه جدا بشه.

مانیتور رو برگردون و به پشت، روی یه سطح تمیز و صاف بخوابون.

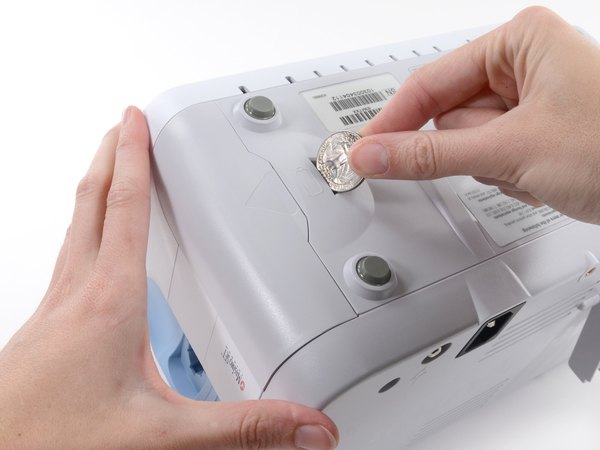

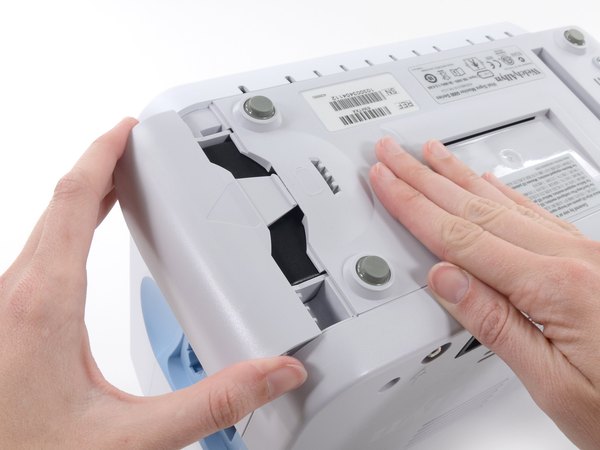

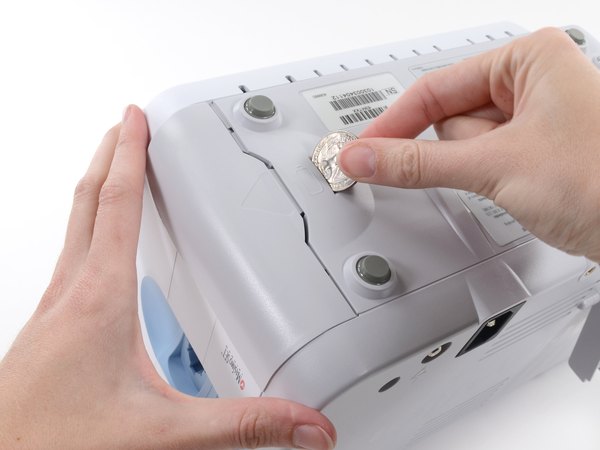

یه سکه بنداز تو شکاف درپوش باتری و فشار بده تا درپوش باز بشه.

از یه سکه‌ای استفاده کن که راحت و کیپ تو شیار جا بشه تا لبه‌های پلاستیک خراب نشه.

درپوش باتری رو کامل بردار.

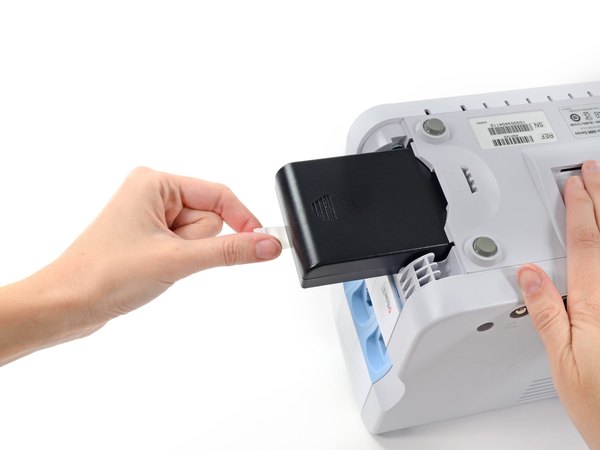

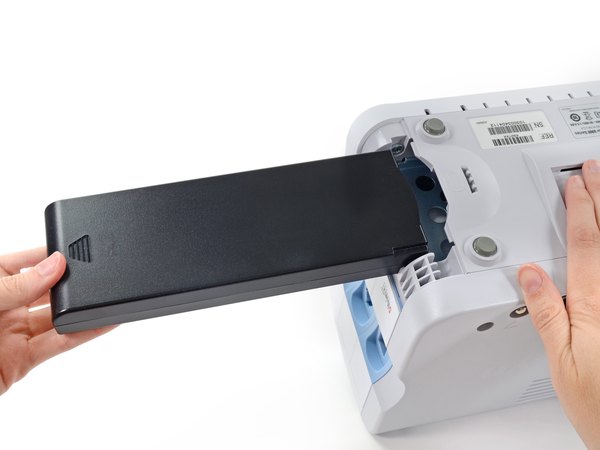

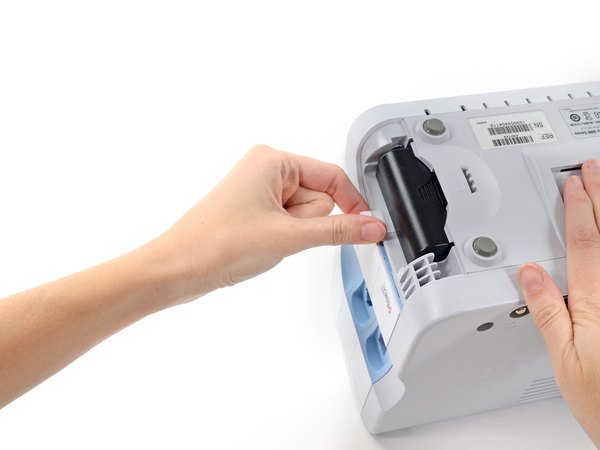

با استفاده از برچسب پلاستیکی که روی باتری هست، باتری رو به سمت بالا بکش و از جاش خارج کن.

درپوش پورت‌های ارتباطی رو باز کن تا بتونی به پیچ پایین و سمت چپ قاب پشتی دسترسی داشته باشی.

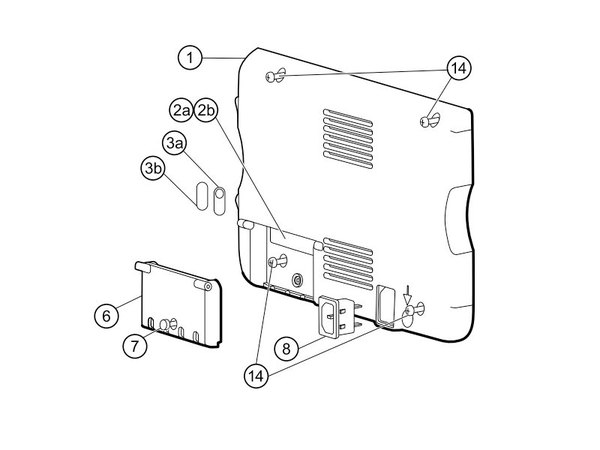

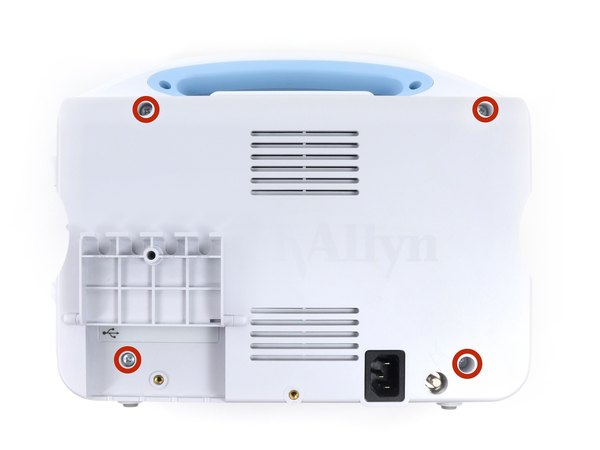

← چهار تا پیچ چهارسو (Phillips #2) قاب پشتی (که تو دفترچه راهنما با شماره 14 مشخص شدن) رو باز کن.

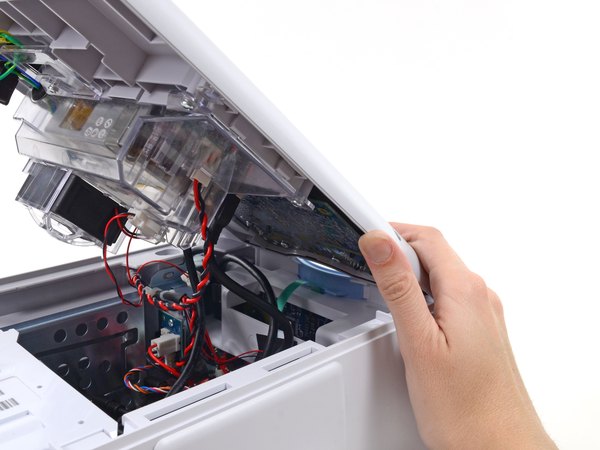

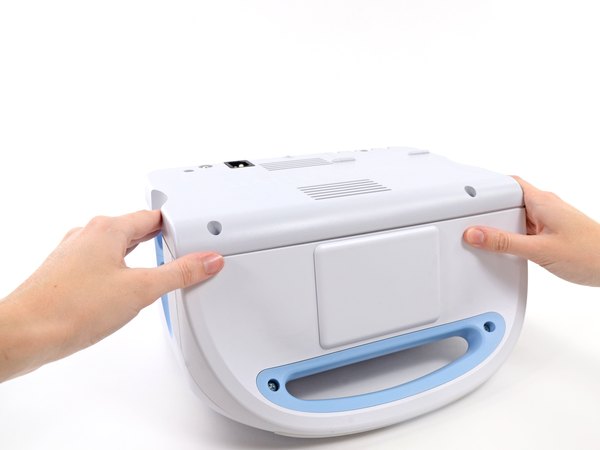

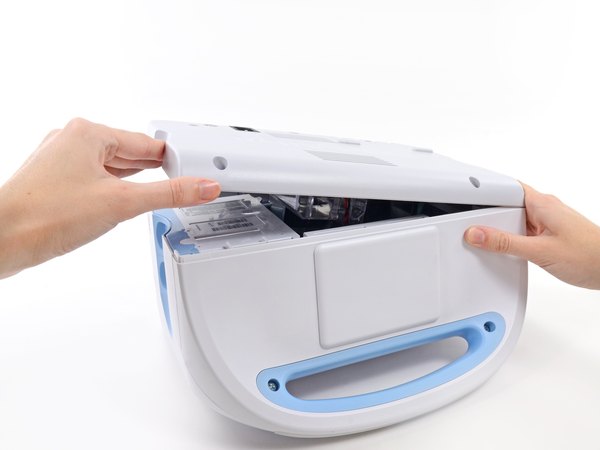

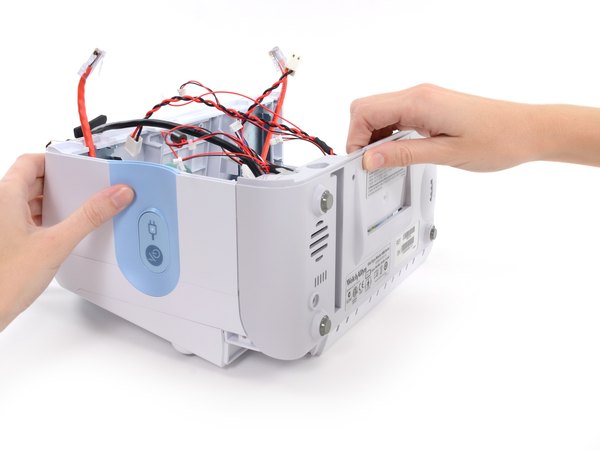

در حالی که دستگیره و نوار هشدار به سمت خودته، سمت راست قاب رو محکم نگه دار و قاب پشتی رو از سمت چپ یه‌کم بلند کن.

مراقب باش! به‌هیچ‌وجه سعی نکن قاب پشتی رو کامل از مانیتور جدا کنی؛ چون هنوز چند تا فلت و کابل بهش وصله و ممکنه پاره بشن.

تو قدم‌های بعدی باید کابل‌ها رو جدا کنی، پس یه چیزی زیر قاب پشتی بذار یا با دست نگهش دار تا وزن قاب روی کابل‌ها نیفته.

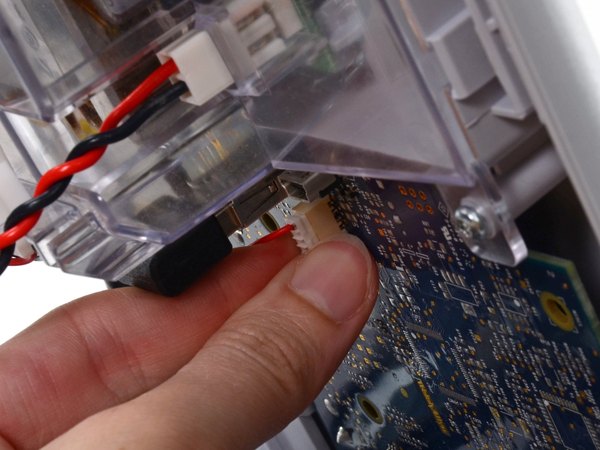

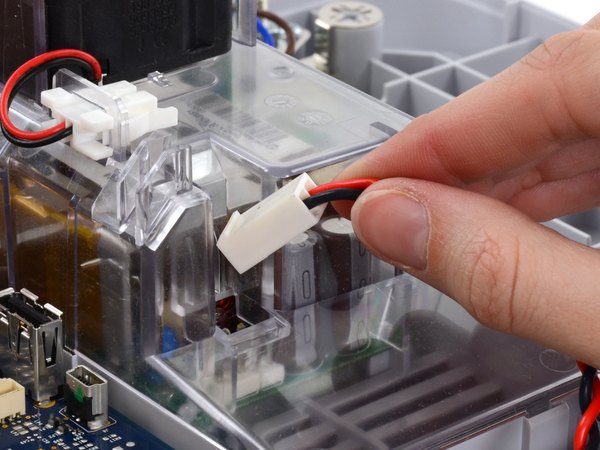

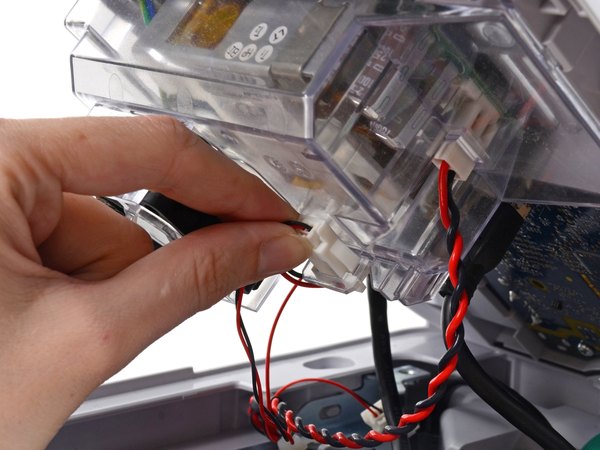

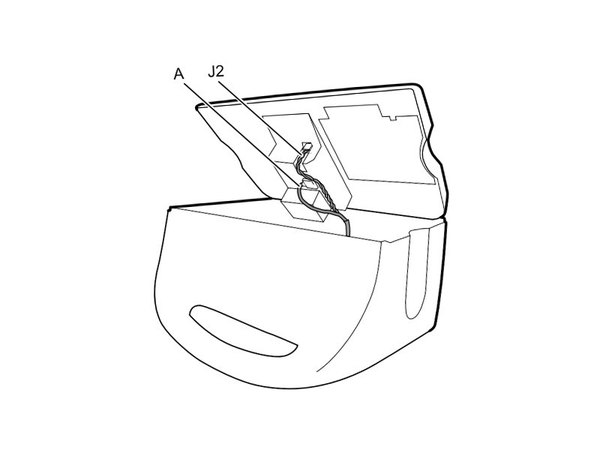

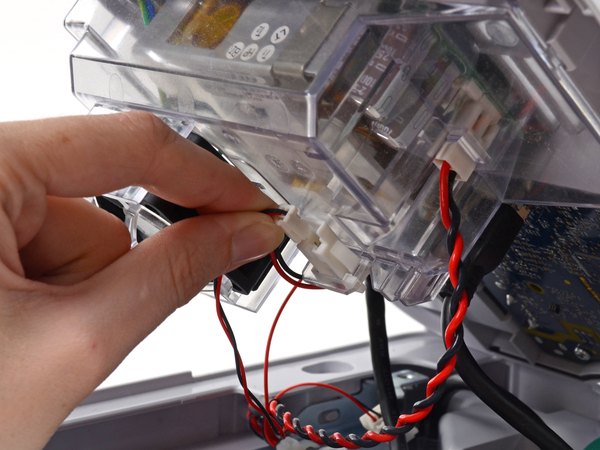

سوکت کابل فن (کانکتور A تو دفترچه) رو از روی برد منبع تغذیه جدا کن.

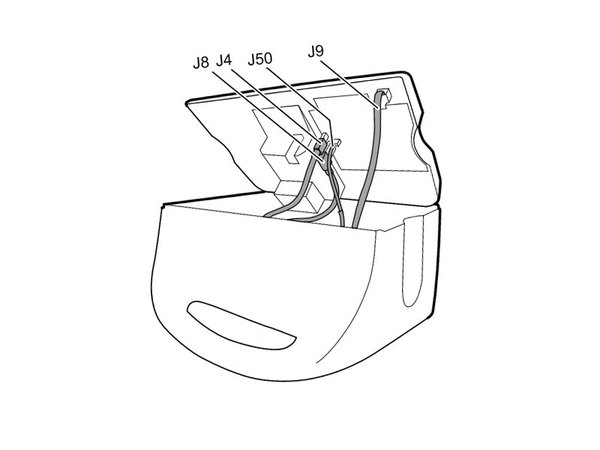

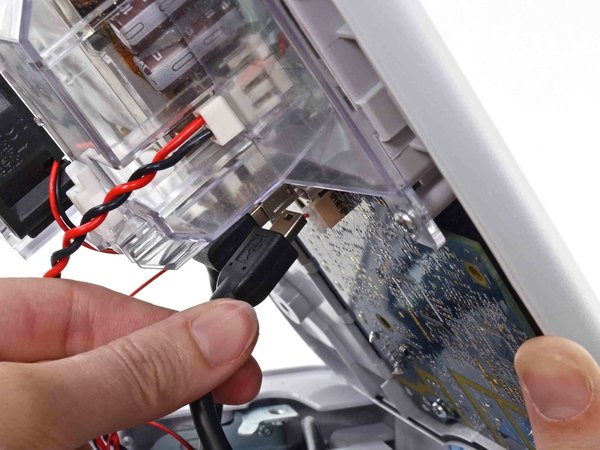

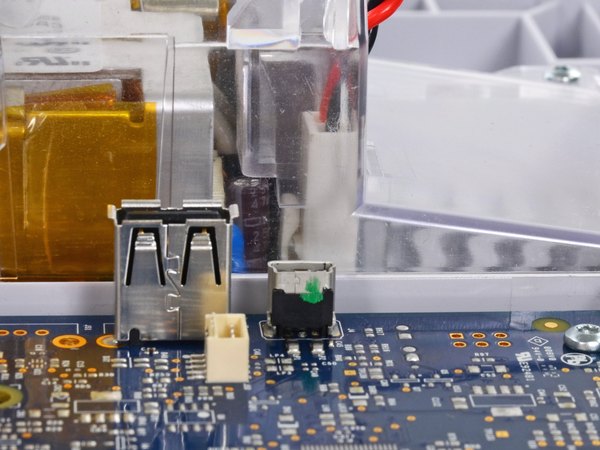

سوکت کوچیک USB رو از جایگاهش (که با J4 مشخص شده) بیرون بکش.

کابل برق ارتباطی رو از سوکتش (J50) جدا کن.

فقط خود پلاستیک سوکت رو بگیر و بکش، نه پایه‌های روی برد رو. این سوکت خیلی سفت جا رفته، پس با احتیاط و یواش‌یواش آزادش کن.

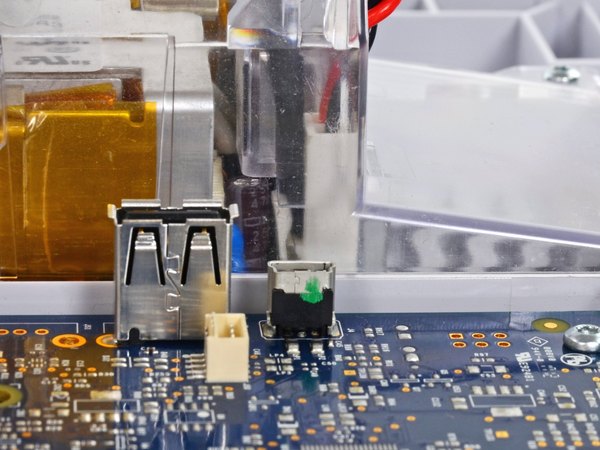

حالا سوکت بزرگ‌تر USB رو از جایگاهش (J8) جدا کن.

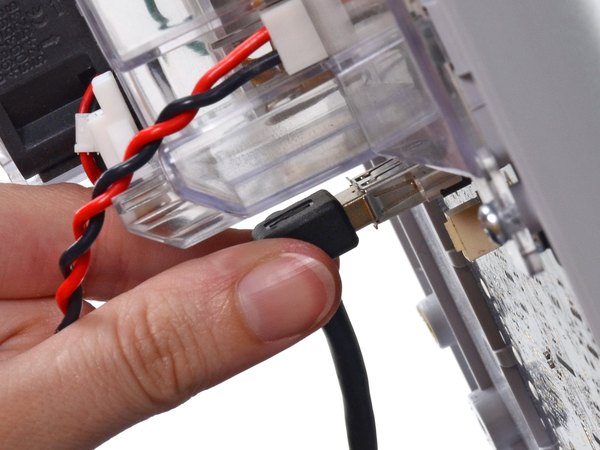

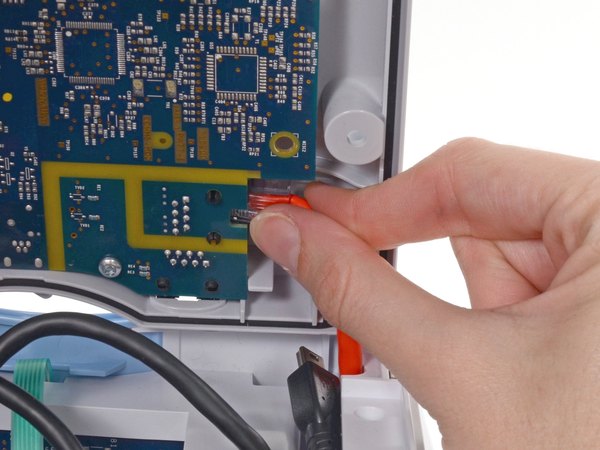

زبانه روی کابل شبکه (Ethernet) رو فشار بده و اون رو از پورتش (J9) بیرون بکش.

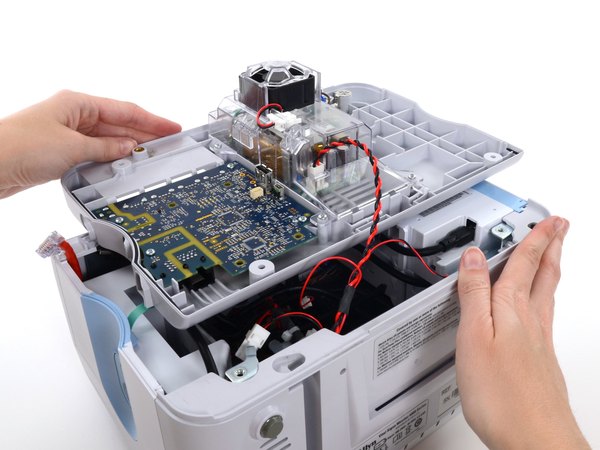

برای جدا کردن سوکت بعدی به هر دو دستت نیاز داری. قاب پشتی رو کامل برگردون و به پشت بخوابون تا دسترسی به کابل منبع تغذیه راحت بشه.

کابل منبع تغذیه با یه سوکت قفل‌دار وصل شده. برای جدا کردنش باید قفلش رو باز نگه‌داری.

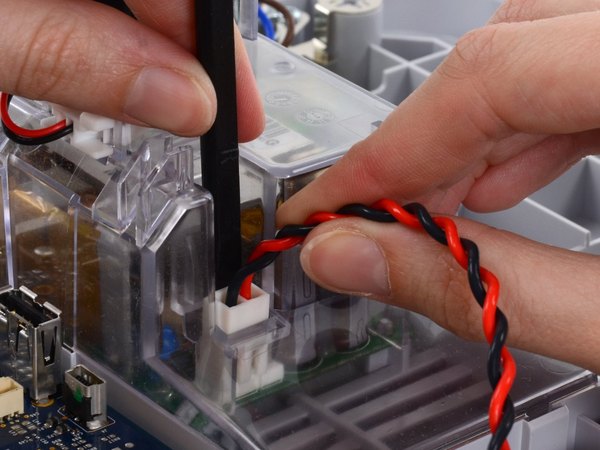

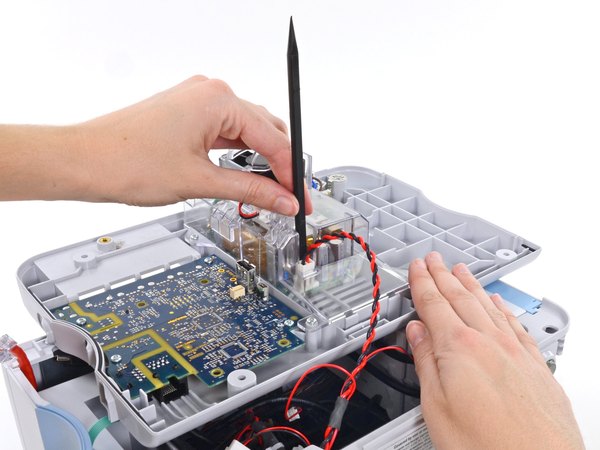

سر تخت اسپاجر رو ببر زیر درپوش منبع تغذیه، دقیقا بین گیره سوکت و خود کانکتور برق.

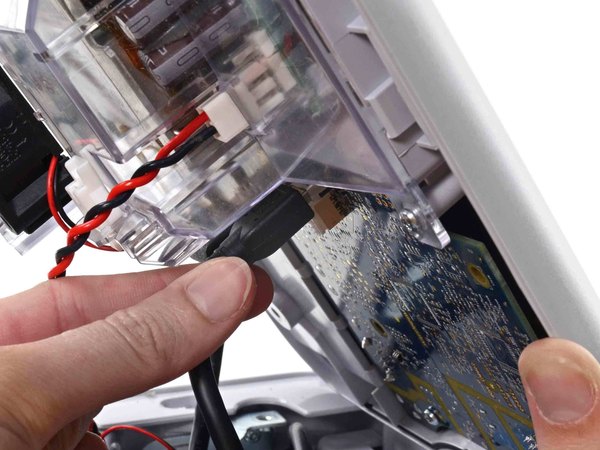

کابل برق رو محکم بگیر و همزمان کابل و اسپاجر رو با هم از تو شیار قاب منبع تغذیه بلند کن تا سوکت جدا بشه.

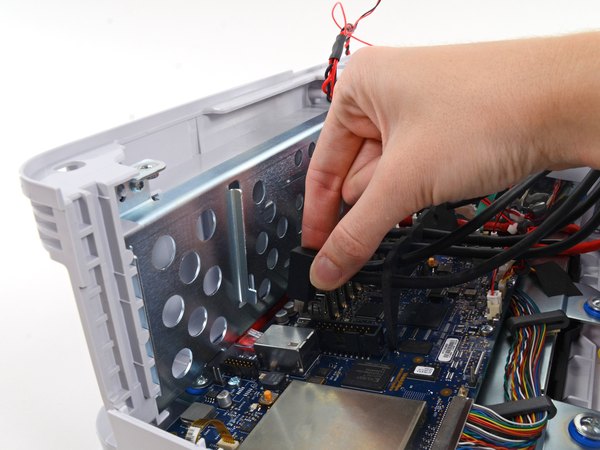

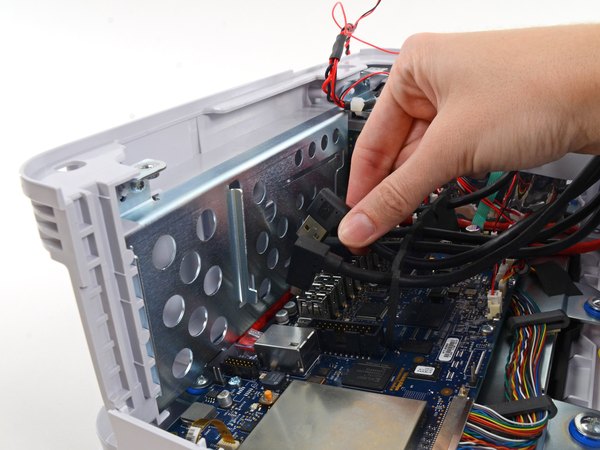

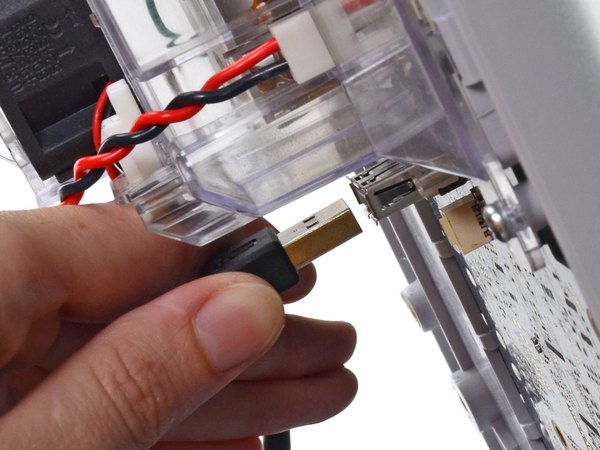

همه کانکتورهای USB رو از روی مادربرد جدا کن.

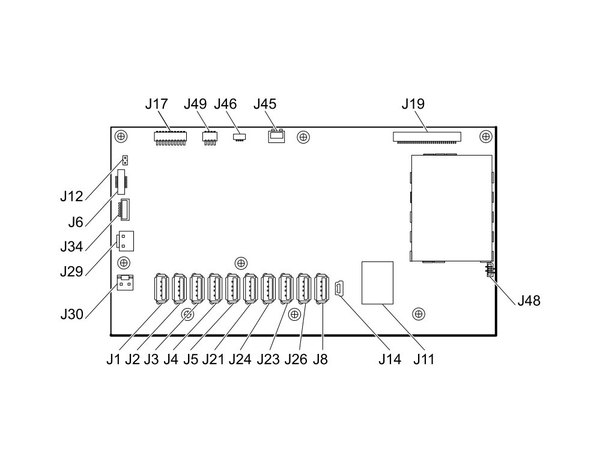

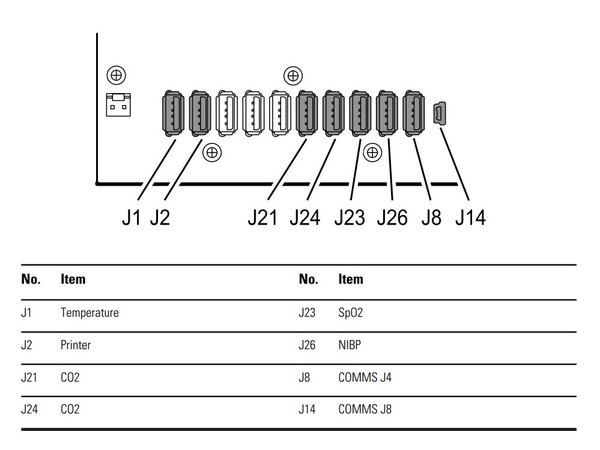

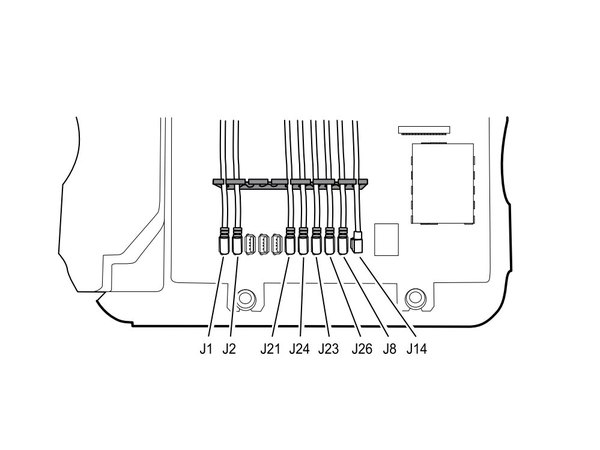

قبل از اینکه کابل‌ها رو دربیاری، یادت باشه کدوم کابل به کدوم پورت وصل بود تا موقع بستن به مشکل نخوری. تو عکس سوم می‌تونی جایگاه استاندارد پورت‌ها رو ببینی، هرچند ممکنه دستگاه تو بسته به مدلش یه‌کم فرق داشته باشه.

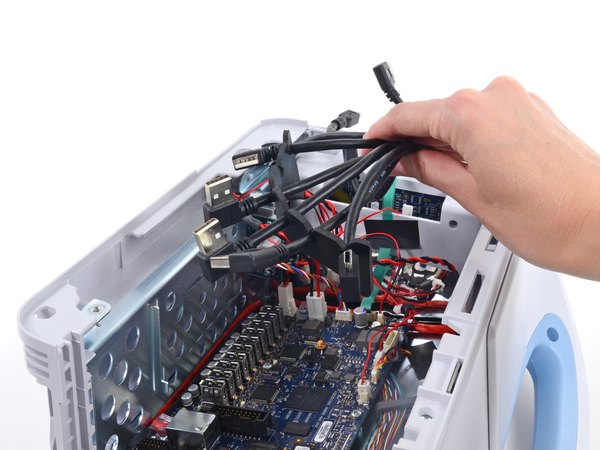

دسته کابل‌های USB رو تا کن و بذار کنار تا مزاحم کارت نباشن.

موقع بستن دستگاه، حواست باشه هر کابل رو طوری تنظیم کنی که حدود 1.5 اینچ از جداکننده رد بشه (مثل تصویر).

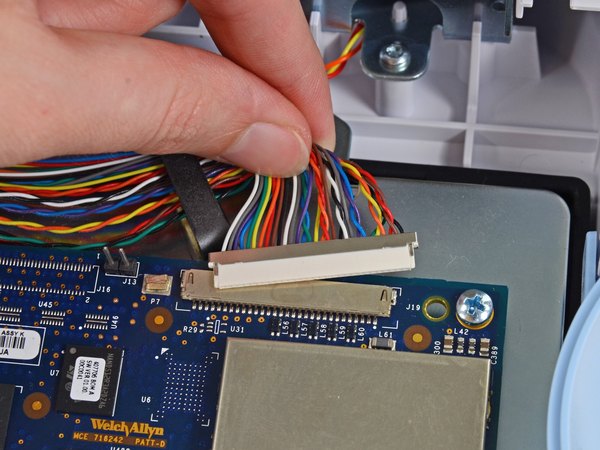

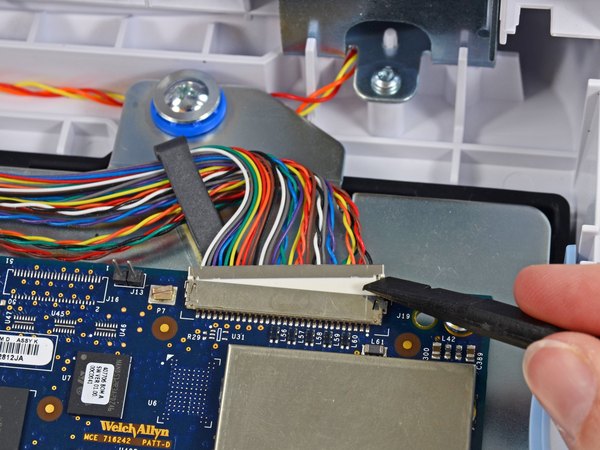

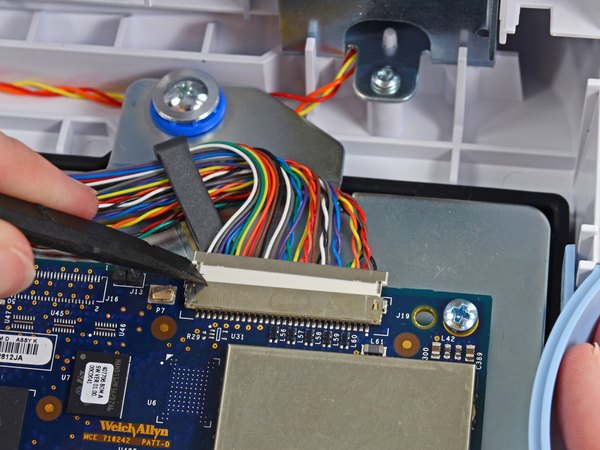

با سر تخت اسپاجر یواش‌یواش سوکت کابل ال‌سی‌دی (J19) رو از جاش بازی بده تا بیرون بیاد. اول یه طرف سوکت رو به سمت بالا فشار بده، بعد طرف دیگه رو. دقت کن که فشار رو به خود پلاستیک سوکت بیاری، نه پایه‌های روی مادربرد.

در نهایت کابل رو مستقیم به سمت بیرون بکش.

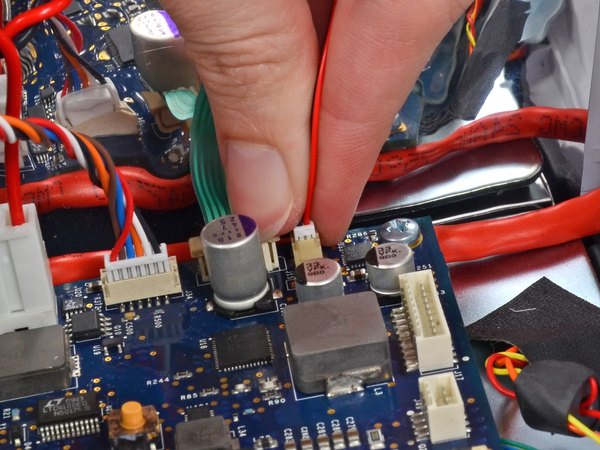

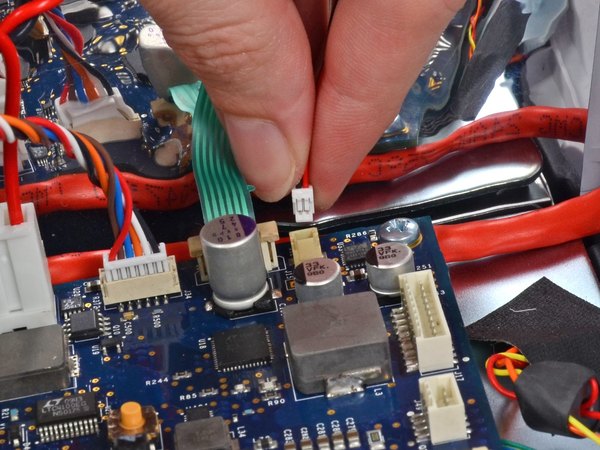

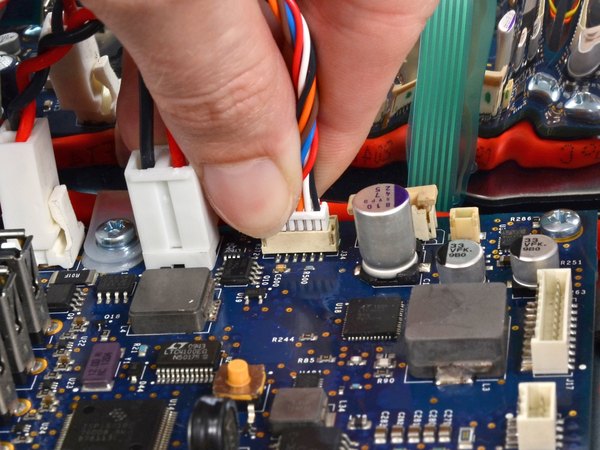

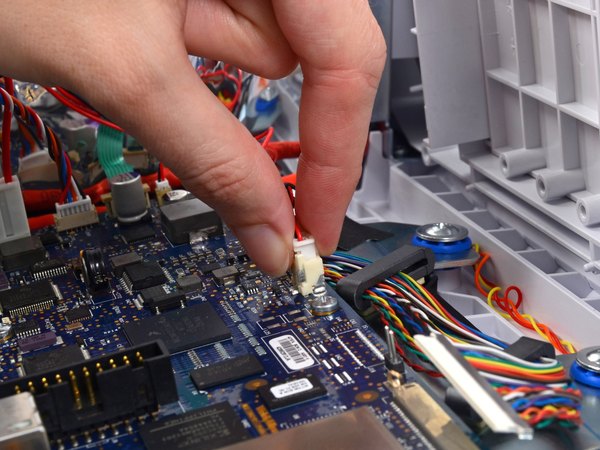

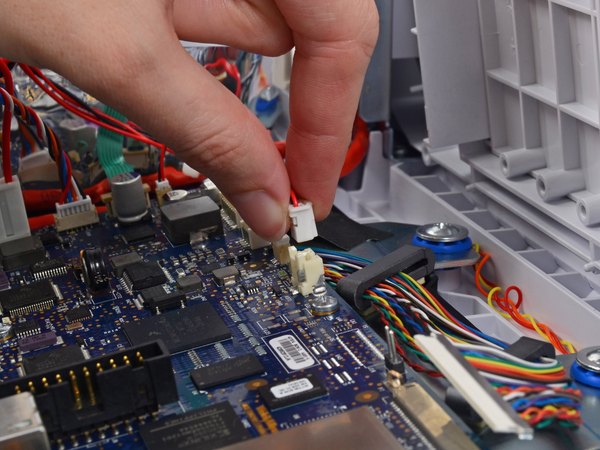

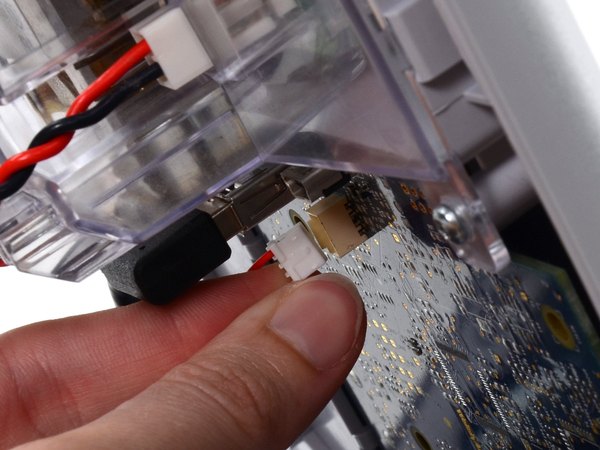

سوکت کابل فن (J45) رو با دو انگشت بگیر و مستقیم به سمت بالا بکش تا از روی مادربرد جدا بشه.

باز هم تأکید می‌کنم، فقط خود سوکت رو بکش و حواست باشه پایه‌های روی برد آسیب نبینن.

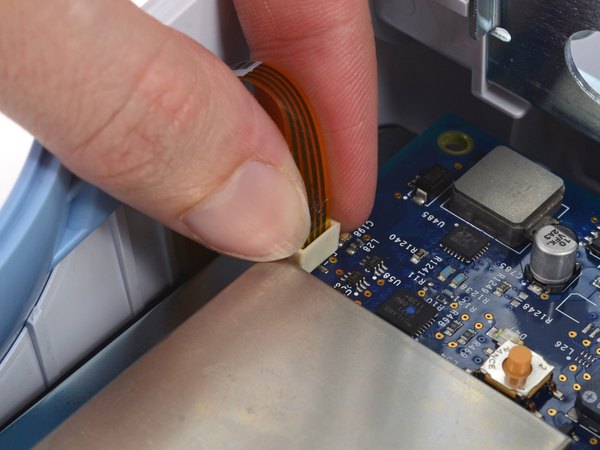

سوکت کابل نوار نوری (J46) رو هم مستقیم به سمت بالا بکش و از جاش دربیار.

کانکتور کابل برد ارتباطی (J49) رو از جایگاهش جدا کن.

اگه مدل دستگاهت پرینتر داره، الان وقتشه که کابل برق پرینتر (J17) رو هم جدا کنی.

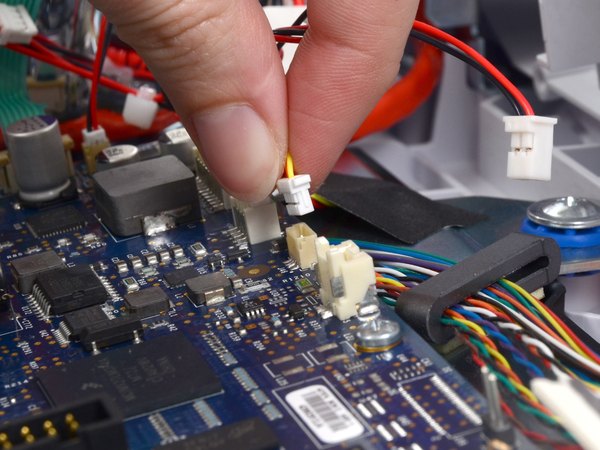

با احتیاط سوکت کابل اسپیکر (J12) رو از روی مادربرد جدا کن.

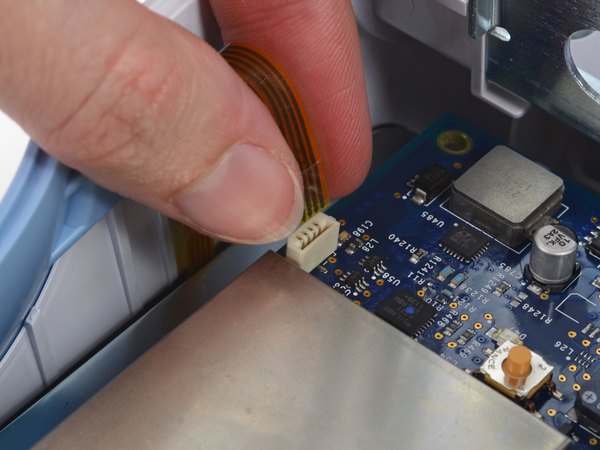

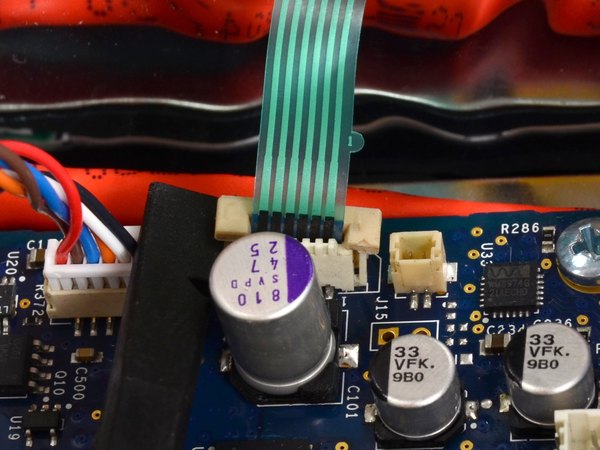

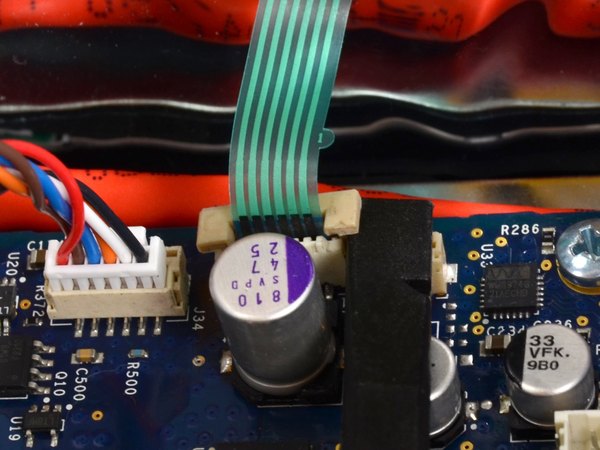

با نوک تخت اسپاجر، ضامن مشکی‌رنگ (ZIF) روی سوکت کابل دکمه پاور (J6) رو به سمت بالا بزن تا کابل آزاد بشه. حالا کابل دکمه پاور رو مستقیم به سمت بالا بکش تا از پورت خارج بشه.

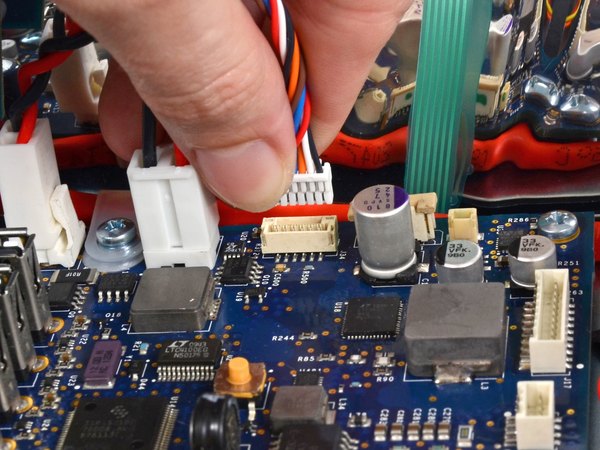

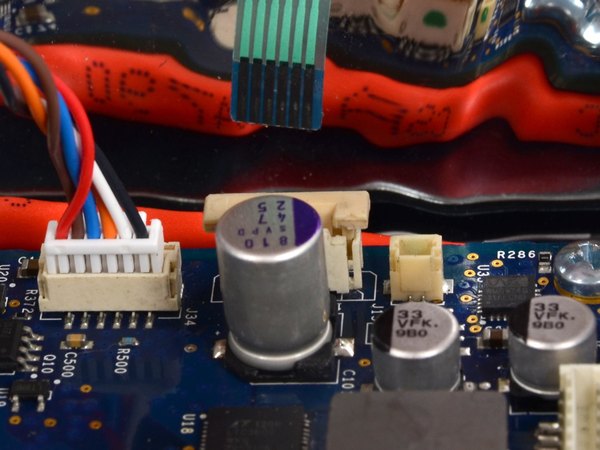

کانکتور کابل باتری هوشمند (J34) رو از جاش بیرون بکش.

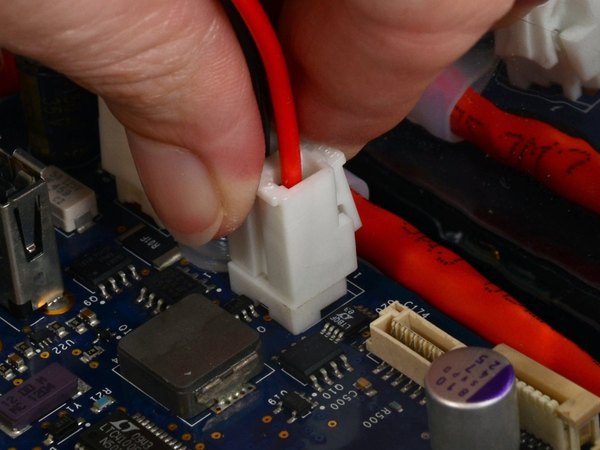

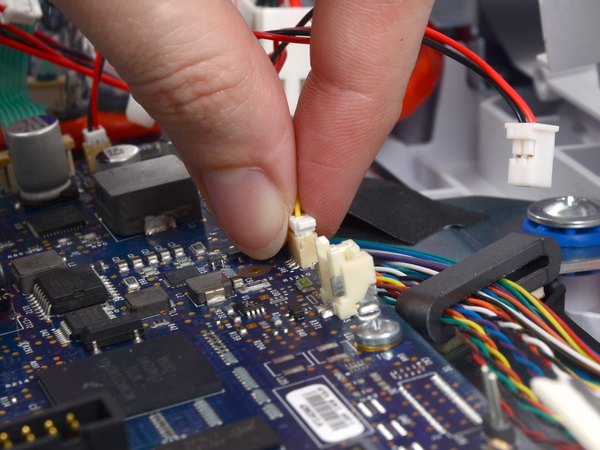

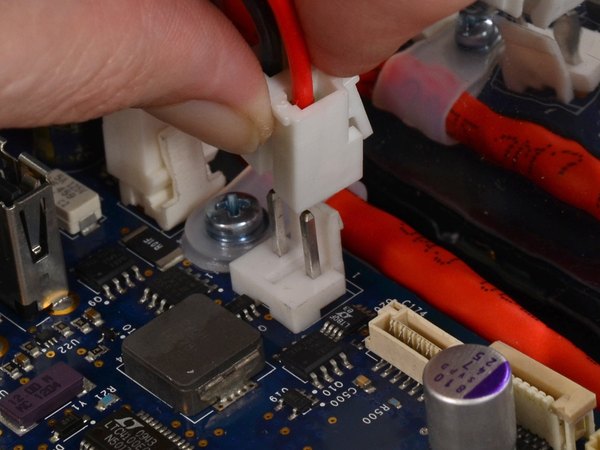

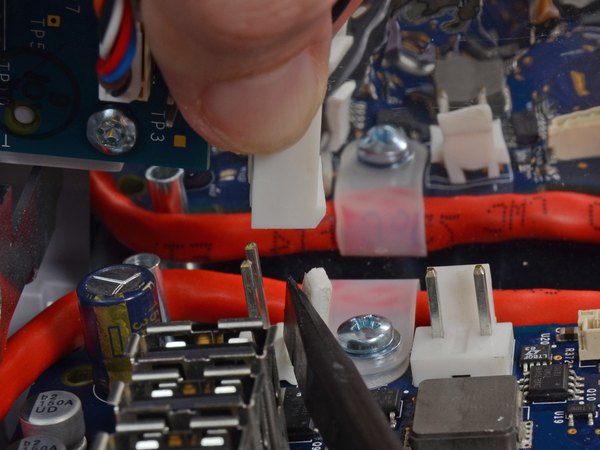

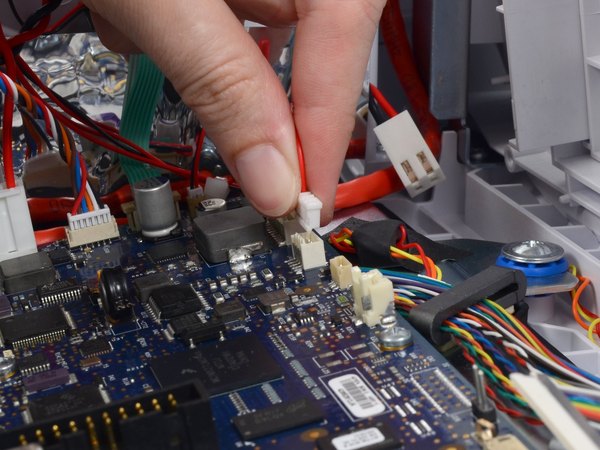

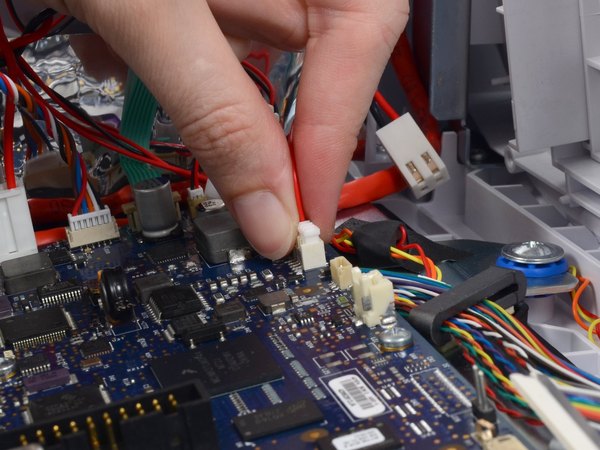

کانکتور برق باتری (J29) رو با دو انگشت بگیر و مستقیم به سمت بالا بکش تا خارهایش آزاد بشن و از مادربرد جدا بشه.

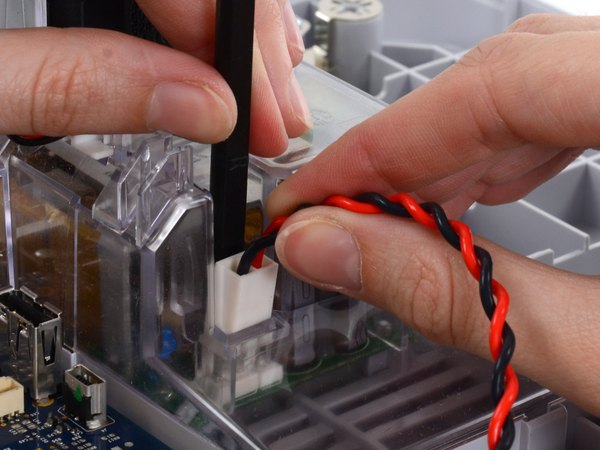

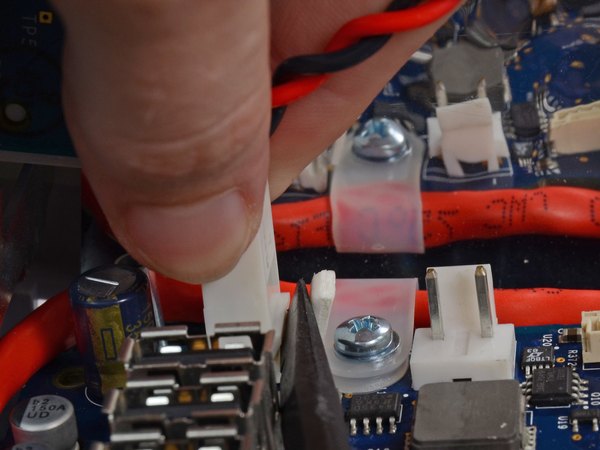

از سر تخت اسپاجر کمک بگیر تا براکت کابل تغذیه باتری (J30) رو از سوکتش جدا کنی. بعدش کابل رو مستقیم به سمت بالا بکش و از روی برد بردار.

فلت ال‌سی‌دی (J48) رو خیلی بااحتیاط و مستقیم به سمت بالا بکش تا از روی مادربرد جدا بشه.

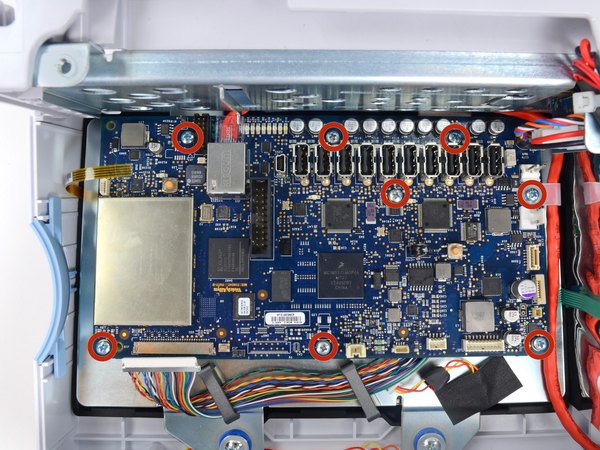

← هشت تا پیچ چهارسو نمره 1 (Phillips #1) روی مادربرد رو باز کن.

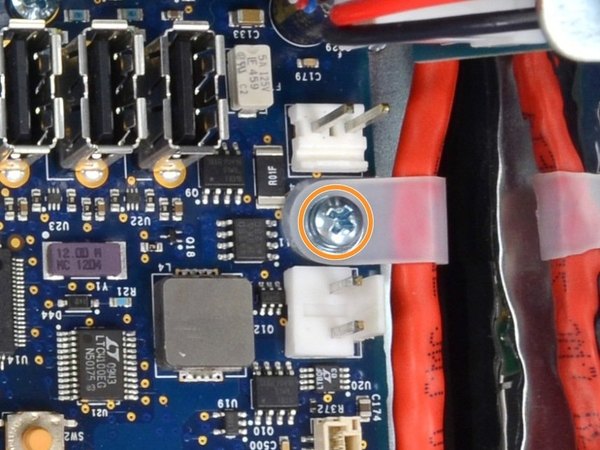

← پیچی که براکت کابل شبکه رو نگه می‌داره، یه واشر زیرش داره. مراقب باش واشرش رو گم نکنی.

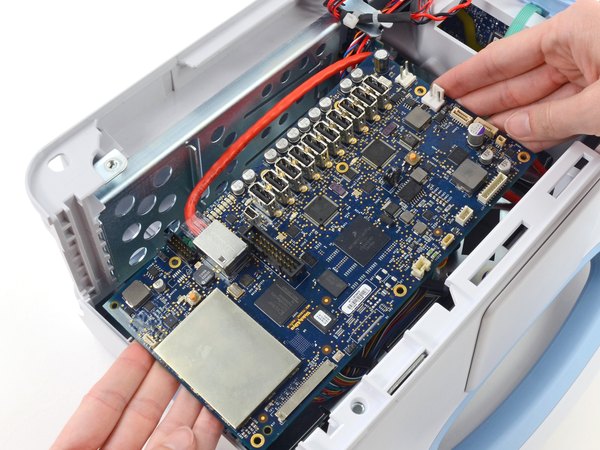

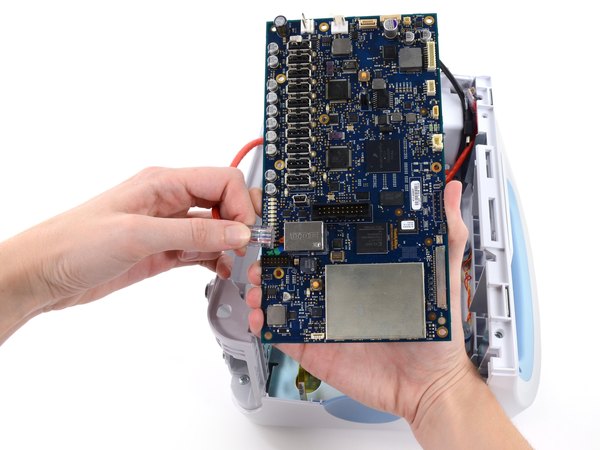

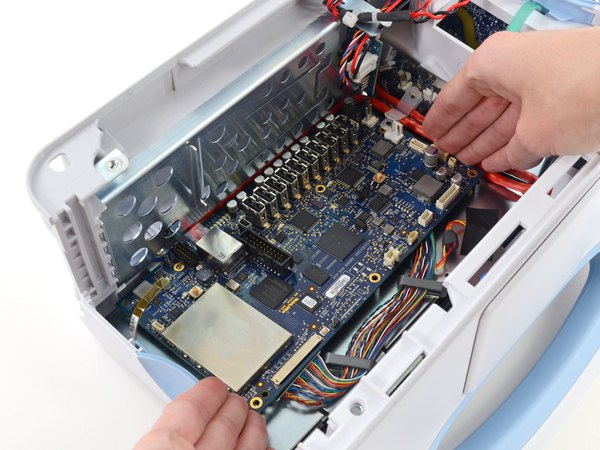

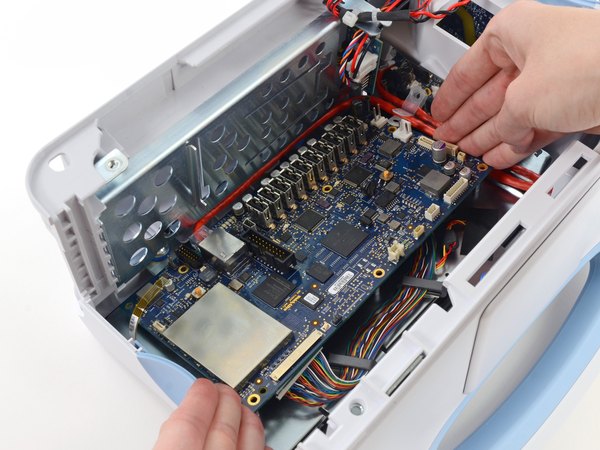

مادربرد رو از سمتی که نوار نوری قرار داره بلند کن و یه‌کم به سمت لبه قاب بکش تا کانکتور کابل شبکه از زیر قاب آزاد بشه. مادربرد رو یه‌کم دیگه بیار بیرون تا بتونی به سوکت کابل شبکه دسترسی پیدا کنی.

اصلا سعی نکن مادربرد رو کامل دربیاری، چون هنوز به مانیتور وصله و ممکنه به فلت‌ها آسیب بزنی.

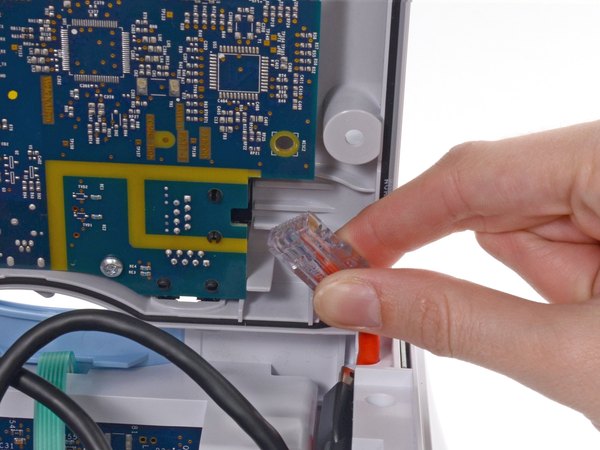

سوکت کابل شبکه (J11) رو از روی مادربرد جدا کن.

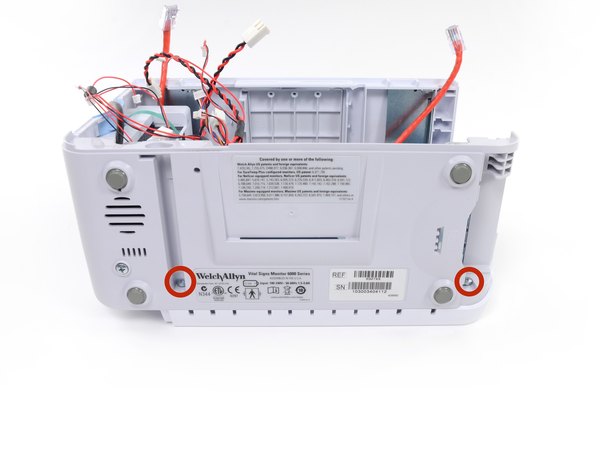

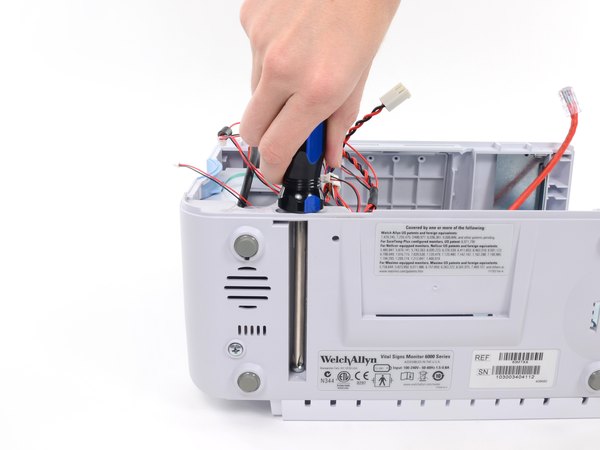

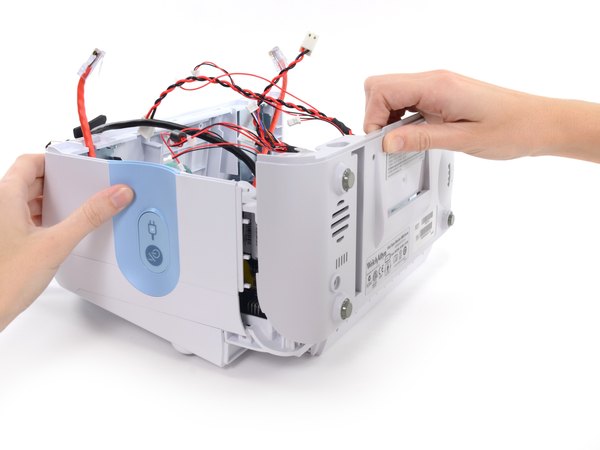

دو تا پیچ چهارسو نمره 2 که در کناره‌های قاب پایینی قرار دارن رو باز کن.

بالای این پیچ‌ها سوراخ‌هایی هست که می‌تونی یه پیچ‌گوشتی سایز استاندارد رو از توشون رد کنی تا پیچ‌ها راحت‌تر باز بشن.

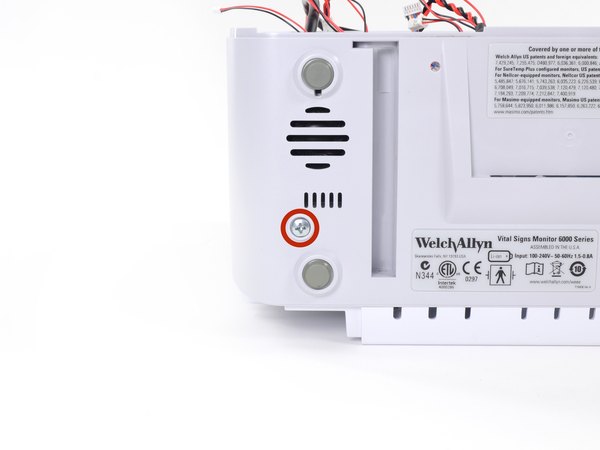

تک پیچ چهارسو نمره 2 روی قاب پایینی که نزدیک توری اسپیکر هست رو هم باز کن.

قاب پایینی رو کامل بردار و بذار کنار.

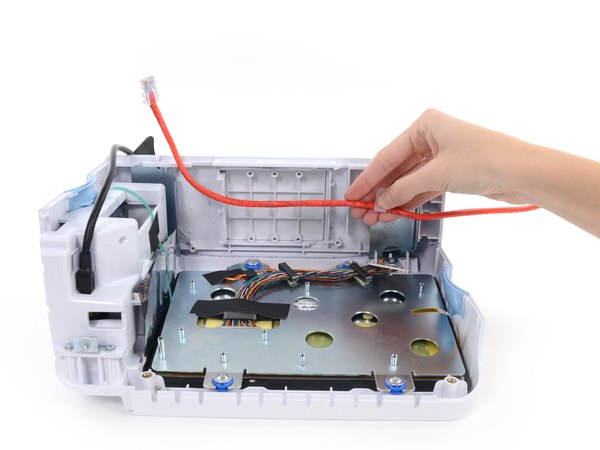

کابل شبکه رو دربیار یا خیلی ساده اون رو به یه سمت دیگه خم کن تا مزاحم کارت نشه.

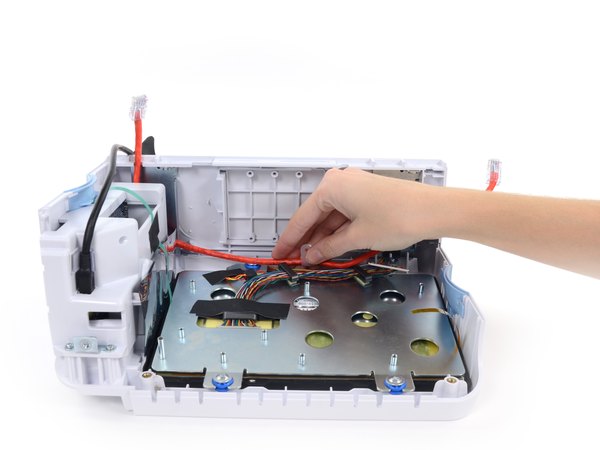

کابل نوار نوری رو از روی براکت ال‌سی‌دی دربیار و بذارش کنار.

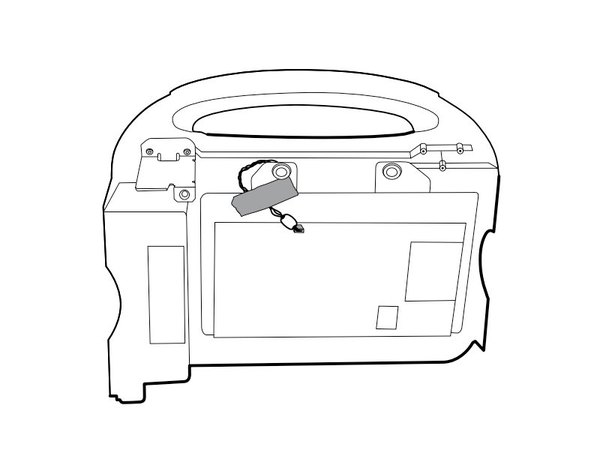

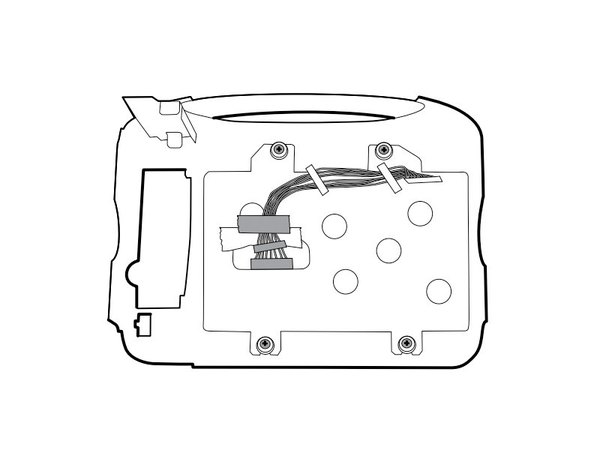

موقع بستن دستگاه، برای اینکه ببینی چسب‌ها و کابل‌ها دقیقا چطوری باید قرار بگیرن، به عکس سوم همین مرحله دقت کن.

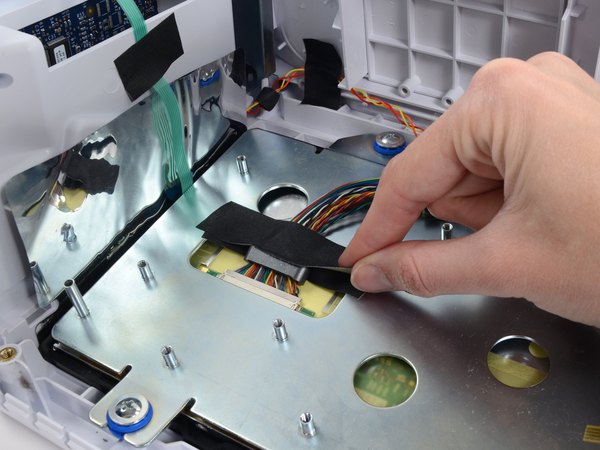

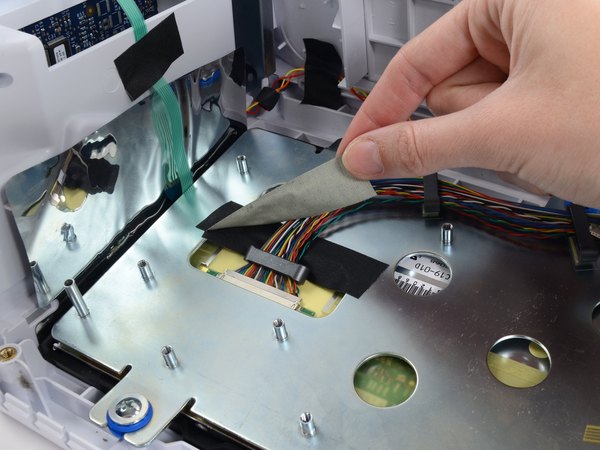

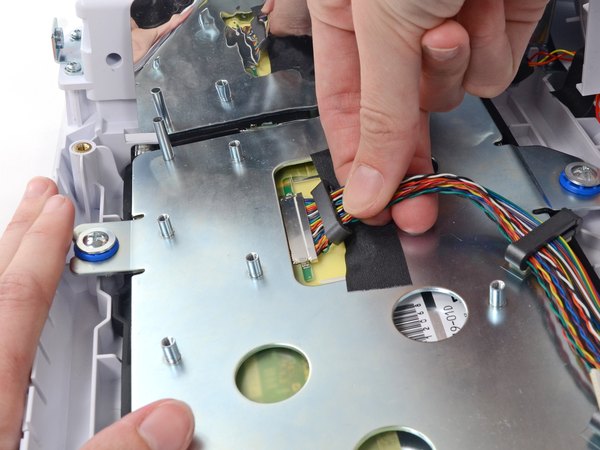

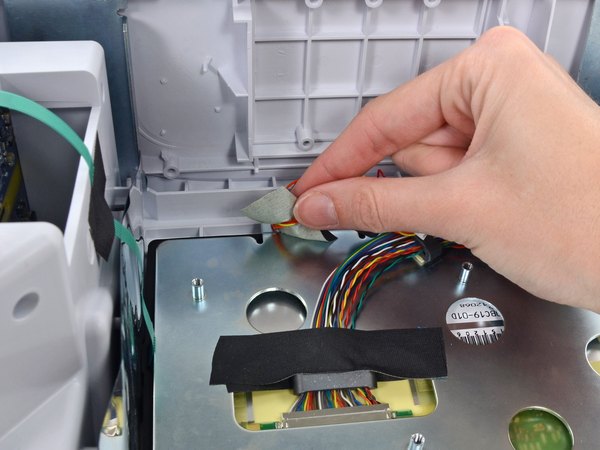

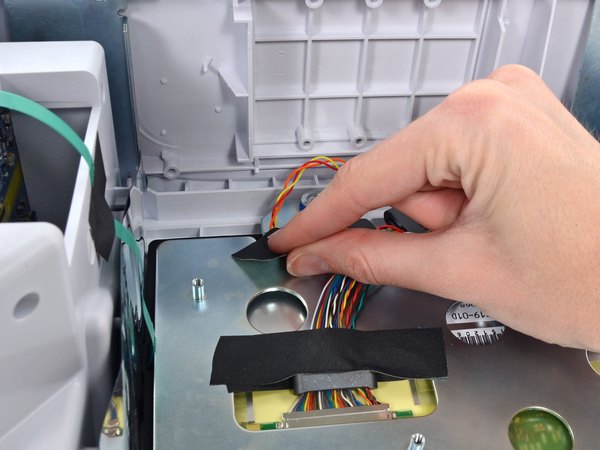

هر نواری روی کانکتور کابل ال‌سی‌دی هست بردار.

موقع مونتاژ دوباره، برای زدن چسب‌های جدید حتما به عکس سوم نگاه کن تا مثل روز اولش بشه.

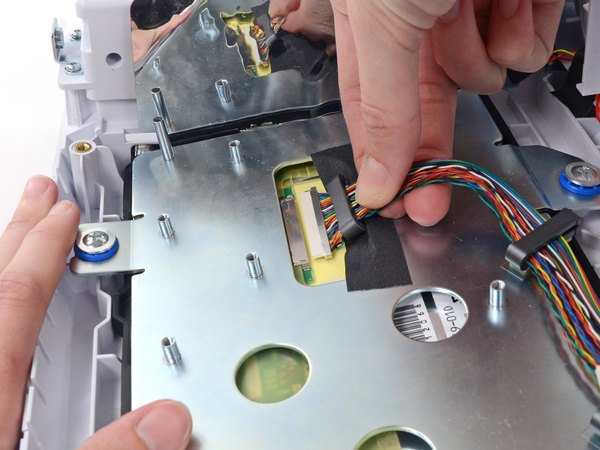

کانکتور کابل ال‌سی‌دی رو محکم و یکنواخت بگیر و مستقیم از تو سوکتش بیرون بکش.

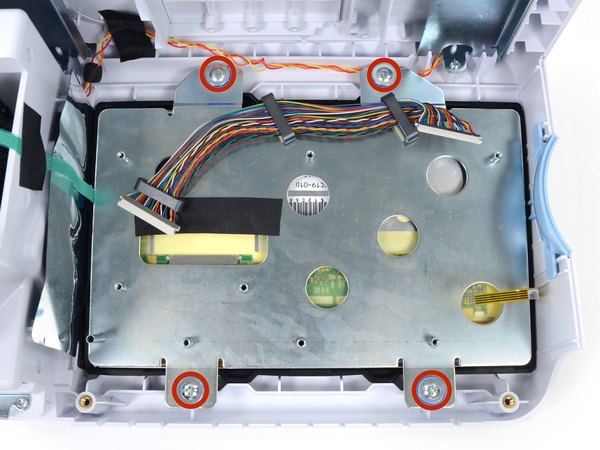

← چهار تا پیچ چهارسو نمره 2 که براکت ال‌سی‌دی رو نگه داشتن، باز کن.

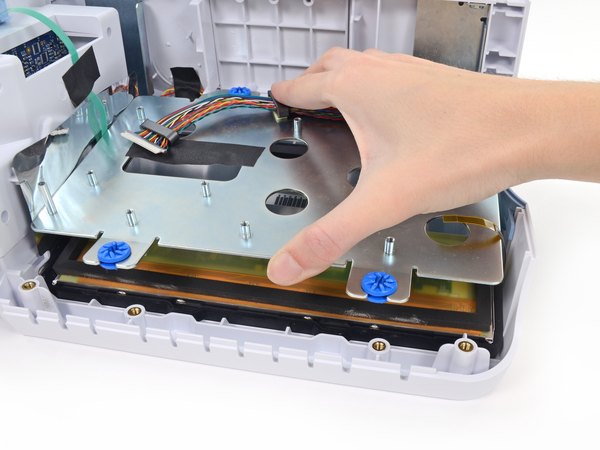

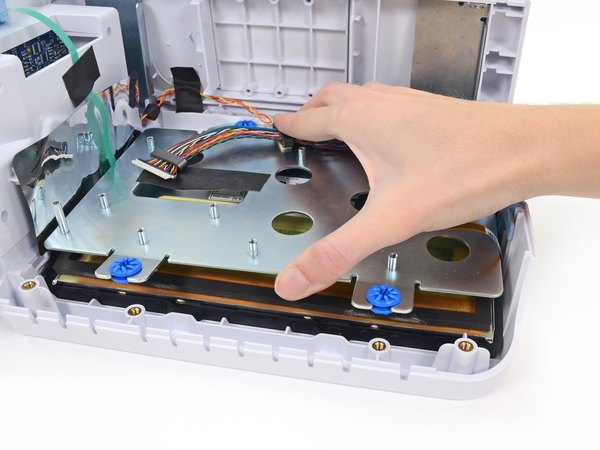

براکت فلزی ال‌سی‌دی رو بردار.

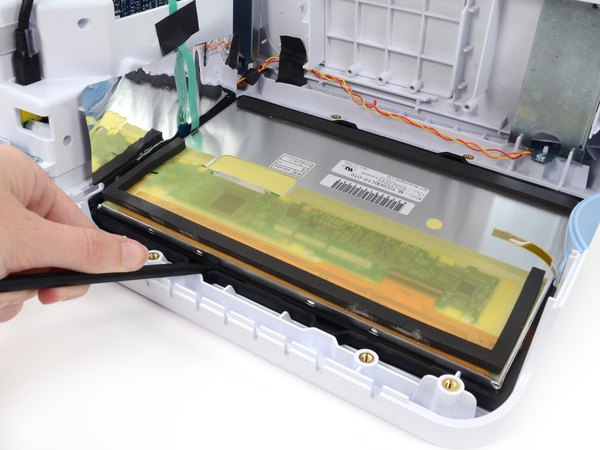

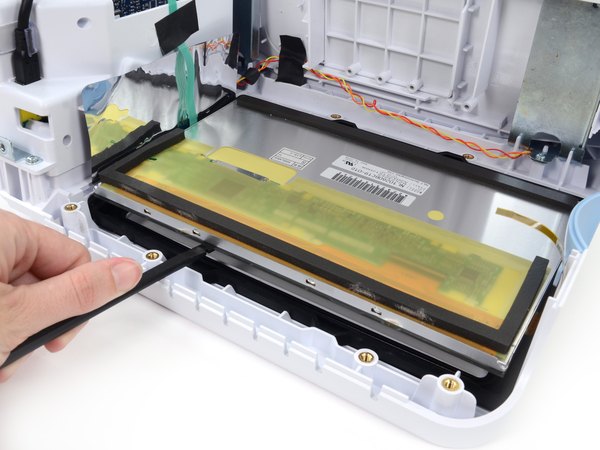

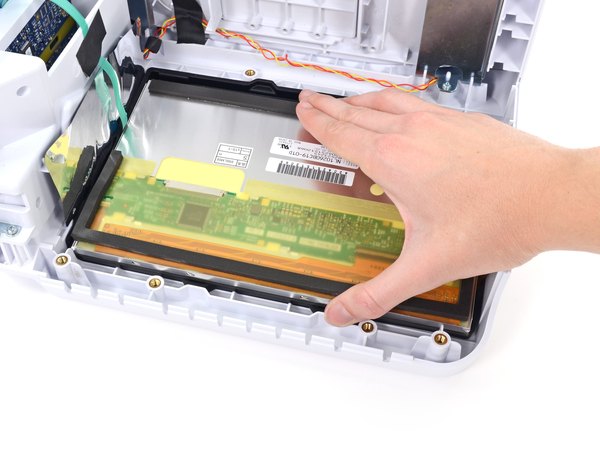

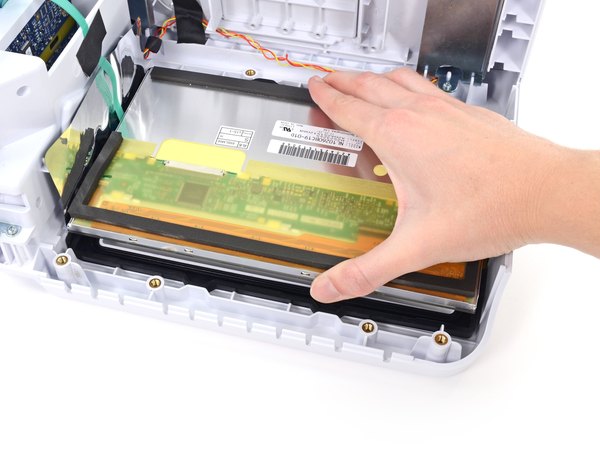

با استفاده از سر تخت اسپاجر، ال‌سی‌دی رو یواش از داخل واشر لاستیکی دورش اهرم کن و بیار بالا.

حالا دیگه می‌تونی ال‌سی‌دی رو کامل از قاب جلویی جدا کنی. کار سختمون تموم شد!

تعویض ال‌سی‌دی این مانیتورهای حساس پزشکی کار دقیقی بود که با هم انجامش دادیم. الان می‌تونی قطعه جدید رو با دقت سر جاش بذاری و مراحل رو برعکس بری تا دستگاه جمع بشه. اگه این آموزش از تیم آیسی‌مدار برات مفید بود و تونست کمکت کنه، حتما لینک این صفحه رو برای همکارای دیگه‌ات هم بفرست تا اونا هم تو تعمیراتشون ازش استفاده کنن.
