تعویض باتری نوکیا G22

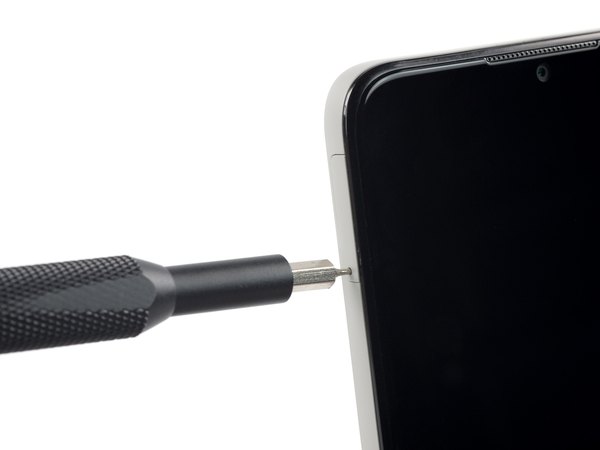

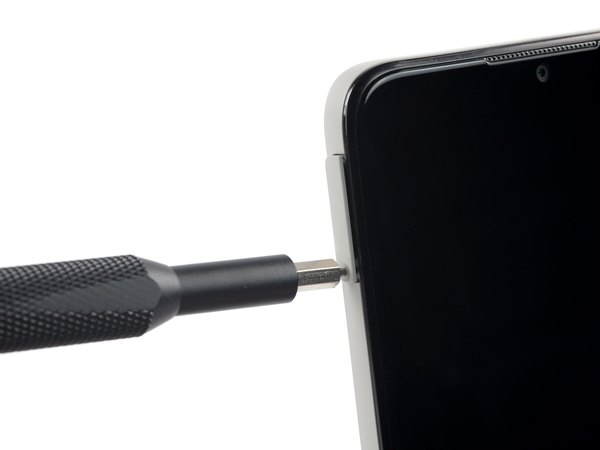

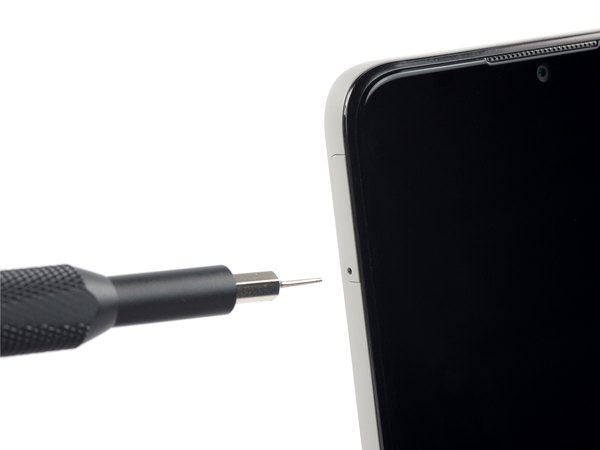

سوزن سیم‌کارت یا یه گیره کاغذ صاف‌شده رو بردار و داخل سوراخ کوچیکی که روی لبه سمت چپ و بالای گوشی قرار داره فرو کن. حالا سوزن رو با یکم فشار به سمت داخل هل بده تا خشاب سیم‌کارت با یه صدای تق کوچیک از جاش بپره بیرون.

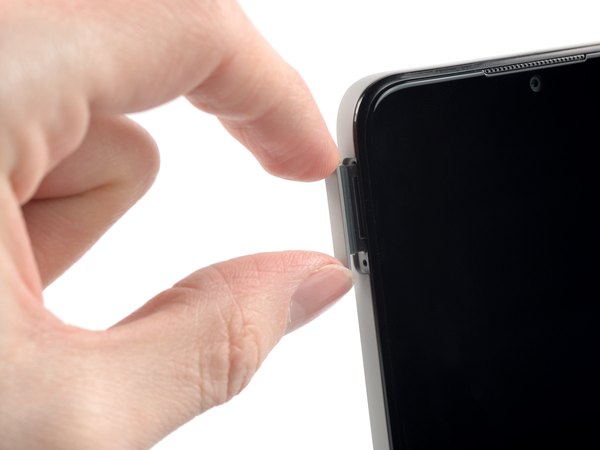

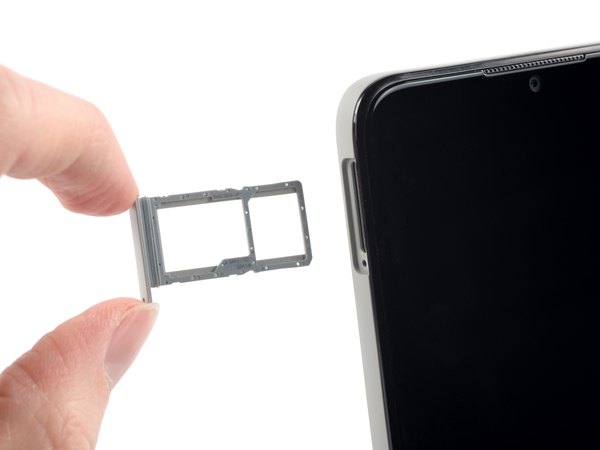

خشاب سیم‌کارت رو با انگشتت بگیر و کامل از داخل گوشی بیرون بکش.

موقع بستن گوشی و جا زدن سیم‌کارت یا مموری کارت، حواست باشه که دقیقا تو جهت درست قرارشون بدی و کاملا هم‌سطح با لبه‌های خشاب باشن تا موقع ورود به گوشی گیر نکنن.

قاب پشتی این گوشی با یه سری خارهای پلاستیکی به بدنه قفل شده که برای باز کردنشون باید با حوصله پیش بری.

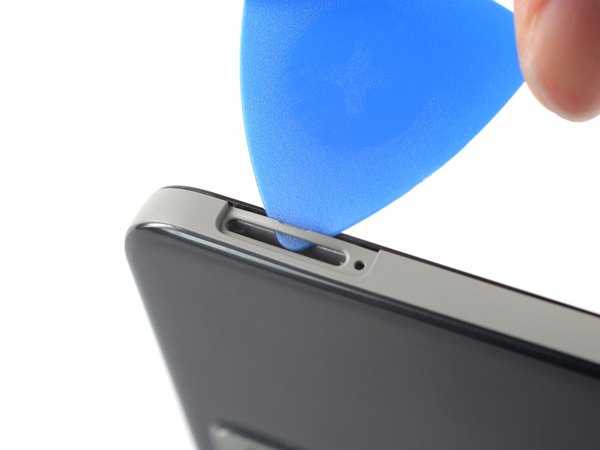

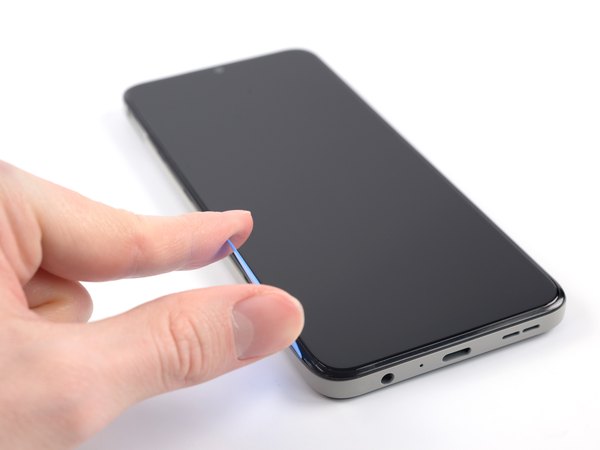

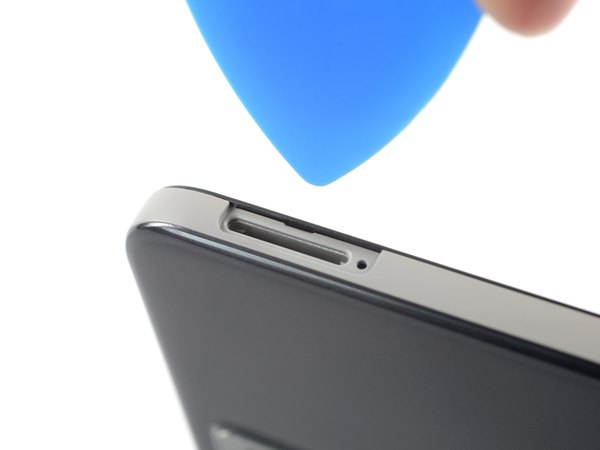

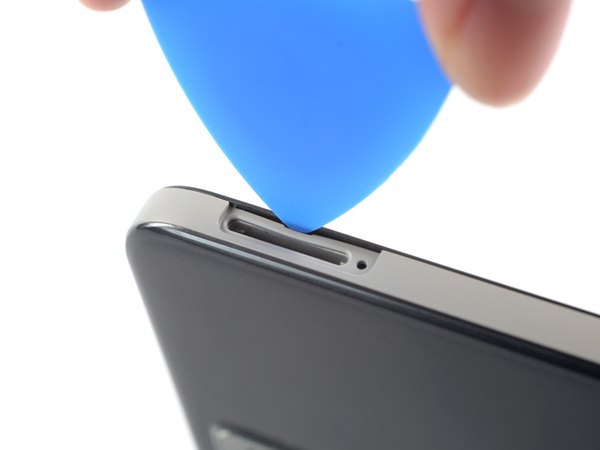

یه پیک بازکننده پلاستیکی رو بردار و اون رو دقیقا زیر شیار کوچیکی که تو قسمت ورود خشاب سیم‌کارت قرار داره، وارد کن تا یه درز بین قاب و بدنه ایجاد بشه.

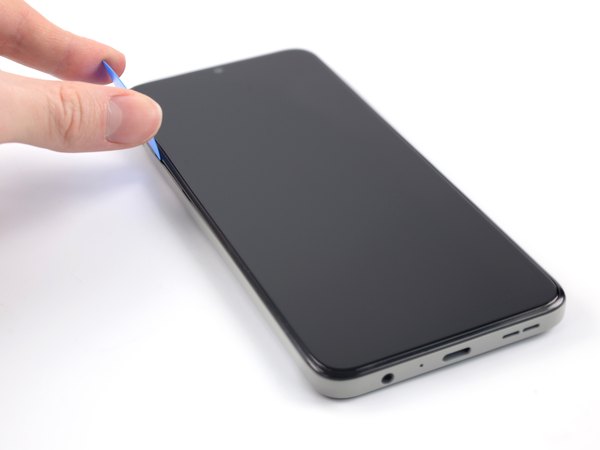

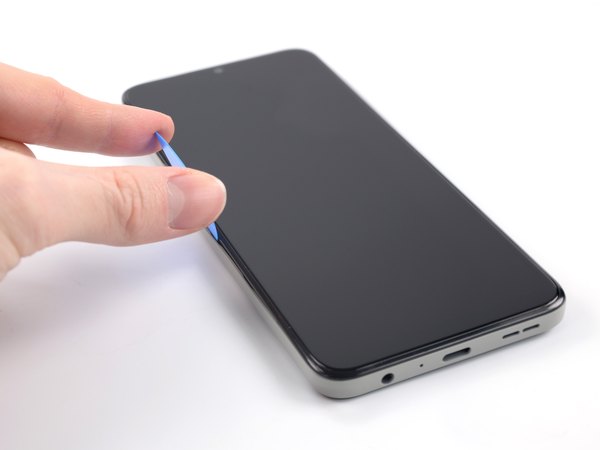

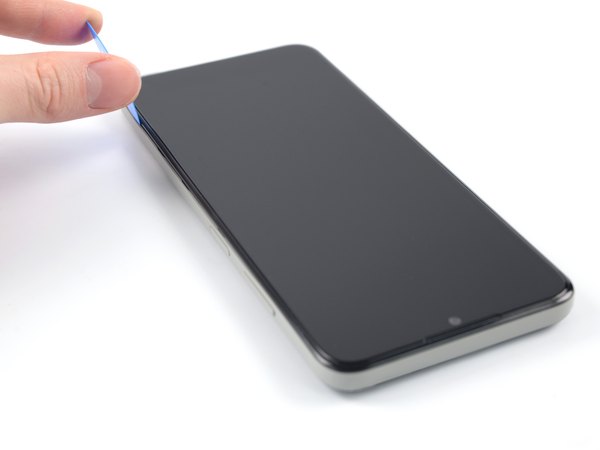

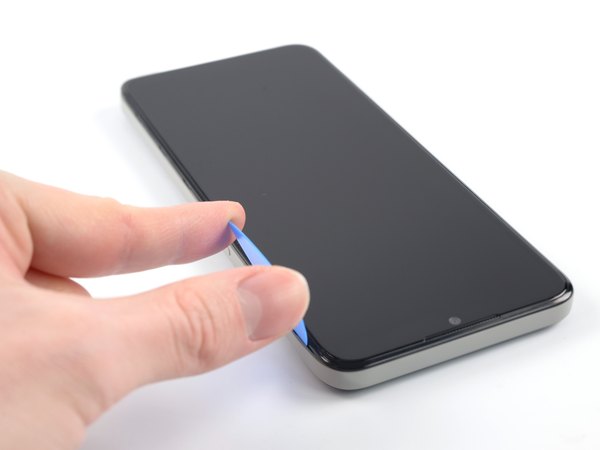

پیک پلاستیکی رو با یه زاویه تند رو به پایین، بین قاب پشتی و مجموعه صفحه‌نمایش قرار بده تا راحت‌تر بتونی اهرم کنی. حالا پیک رو به آرومی در امتداد لبه سمت چپ گوشی به سمت پایین بکش تا خارهای پلاستیکی این قسمت یکی‌یکی آزاد بشن.

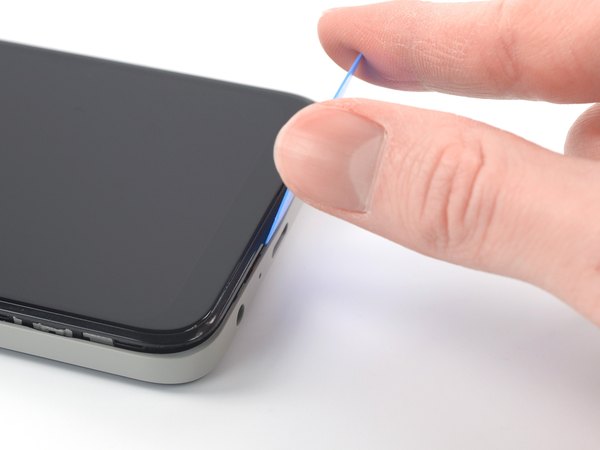

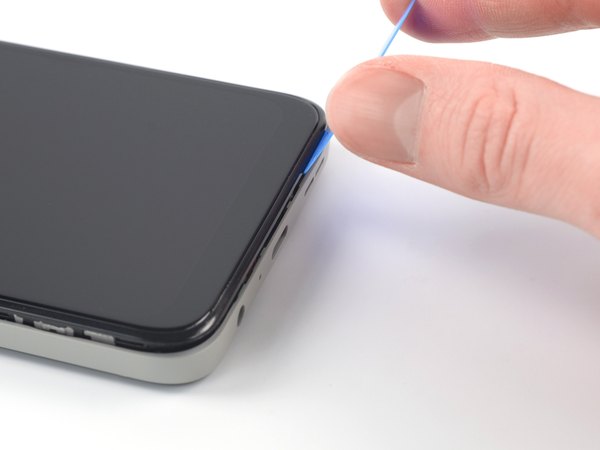

وقتی به گوشه پایینی گوشی رسیدی، پیک رو با دقت بچرخان و مسیرت رو روی لبه پایینی ادامه بده تا خارهای این بخش هم با صدای تق باز بشن.

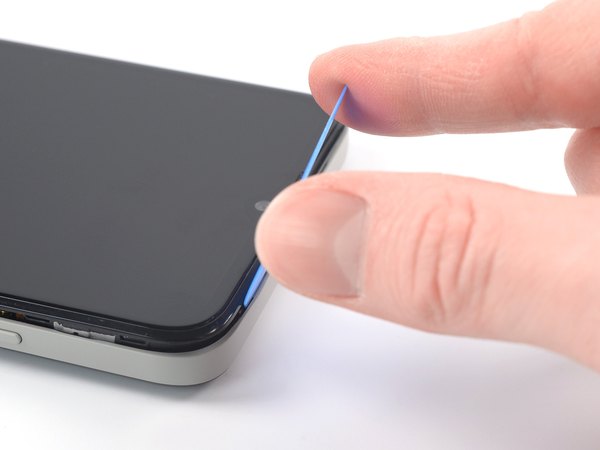

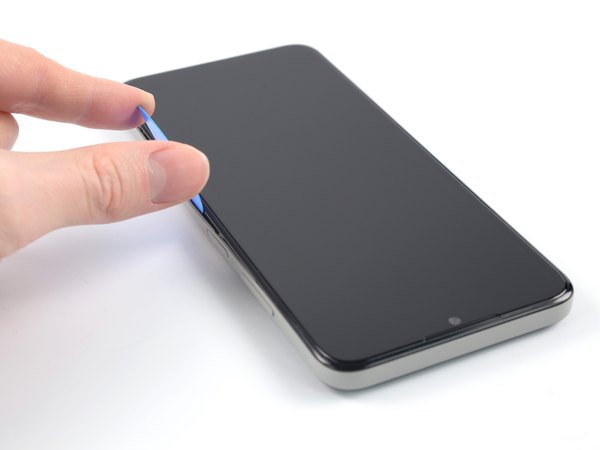

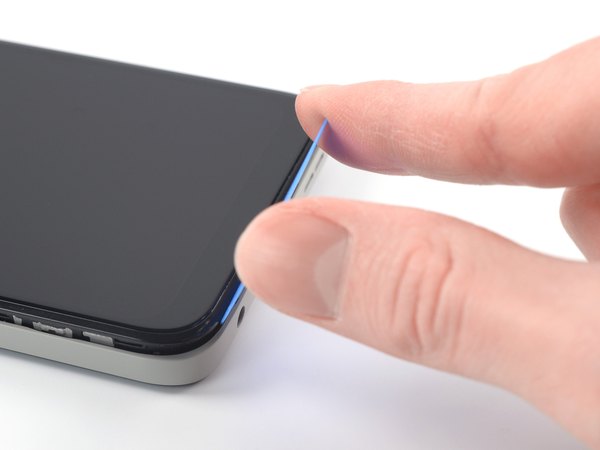

کار رو متوقف نکن و پیک رو به سمت بالا، روی لبه سمت راست گوشی حرکت بده تا این سمت از قاب هم کاملا آزاد بشه.

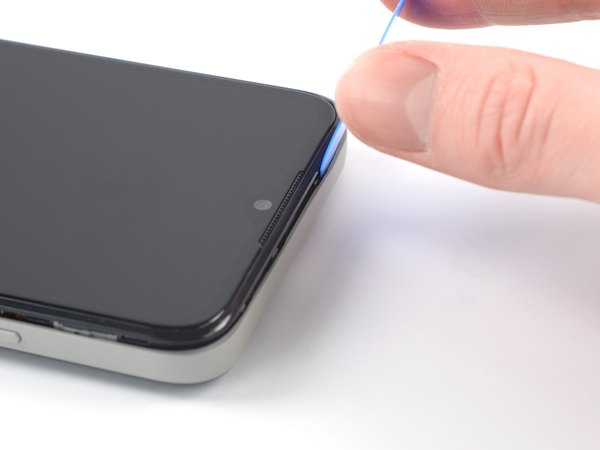

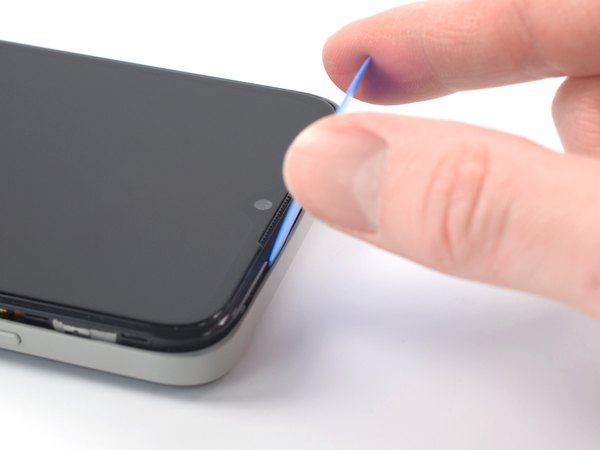

در نهایت، پیک رو روی لبه بالایی گوشی بکش تا آخرین خارهای پلاستیکی هم باز بشن و قاب پشتی آماده جدا شدن بشه.

حواست باشه که هنوز نباید قاب پشتی رو کامل از گوشی جدا کنی! این قاب هنوز با یه کابل فلت به اجزای داخلی وصله و اگه یک‌دفعه بکشیش، کابل پاره میشه.

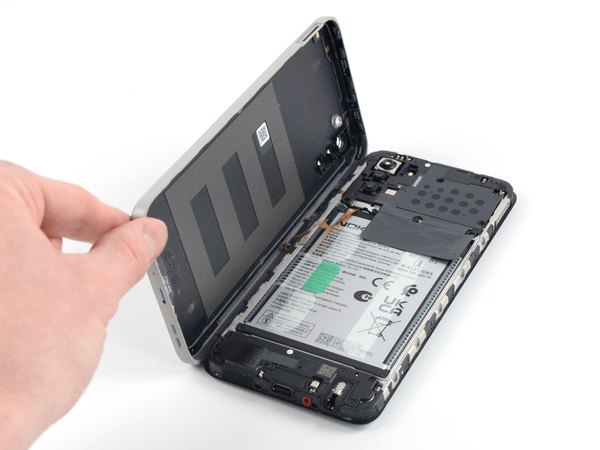

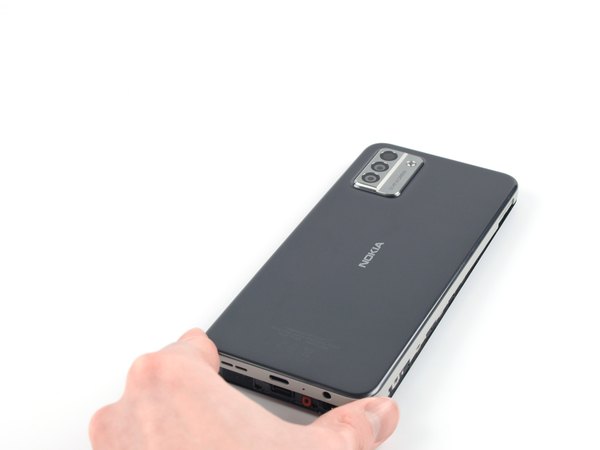

در حالی که صفحه‌نمایش گوشی رو به پایینه، لبه سمت راست قاب پشتی رو خیلی آروم بلند کن و مثل باز کردن جلد یه کتاب، قاب رو به سمت چپ برگردون.

موقع انجام این کار خیلی مراقب باش که هیچ کشیدگی یا فشاری به کابل فلت سنسور اثر انگشت وارد نشه، چون به شدت ظریف و آسیب‌پذیره.

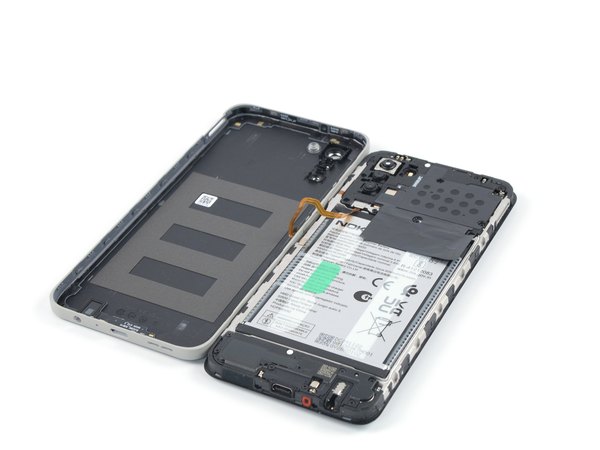

حالا قاب پشتی رو همونطور که کابلش وصله، با احتیاط کنار گوشی روی میز بذار.

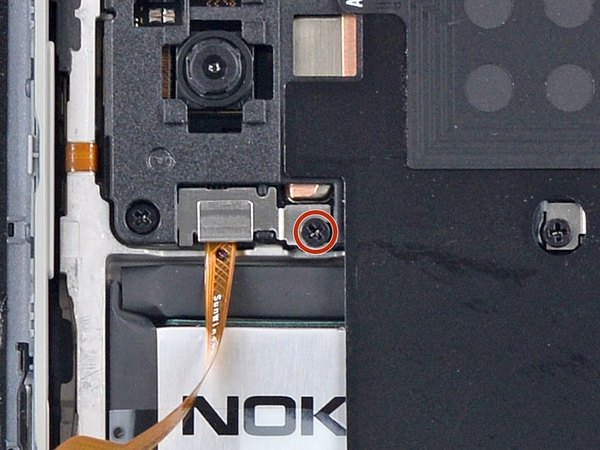

← با استفاده از پیچ‌گوشتی چهارسو، پیچ 3.8 میلی‌متری که براکت فلزی سنسور اثر انگشت رو سر جاش محکم کرده باز کن و کنار بذار.

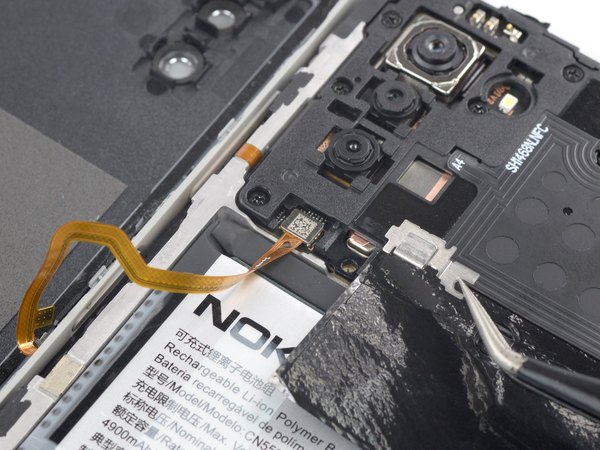

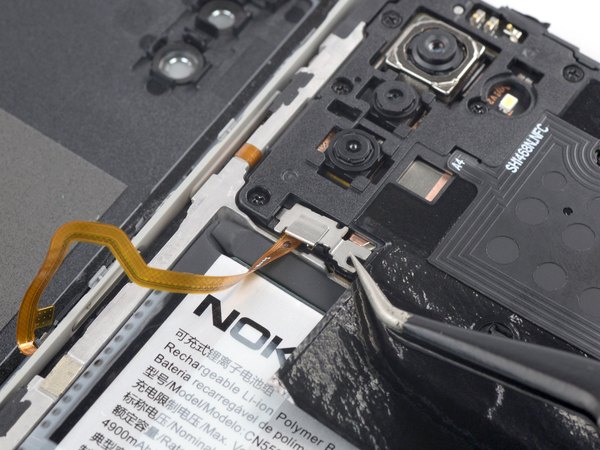

با کمک یه پنس یا حتی با انگشتات، براکت فلزی سنسور اثر انگشت رو بردار و از روی برد جدا کن.

مراقب باش نوک پنس یا ابزارت به باتری گیر نکنه؛ سوراخ شدن یا خم شدن باتری می‌تونه باعث نشتی مواد شیمیایی و حتی آتش‌سوزی بشه.

وقتی خواستی گوشی رو دوباره جمع کنی، یادت باشه که این براکت باید دقیقا سر جاش بشینه و لبه فلزی کوچیکش باید بره زیر روکش مادربرد چفت بشه.

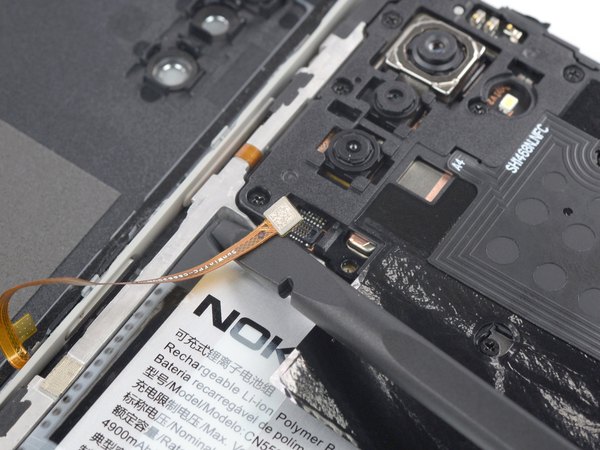

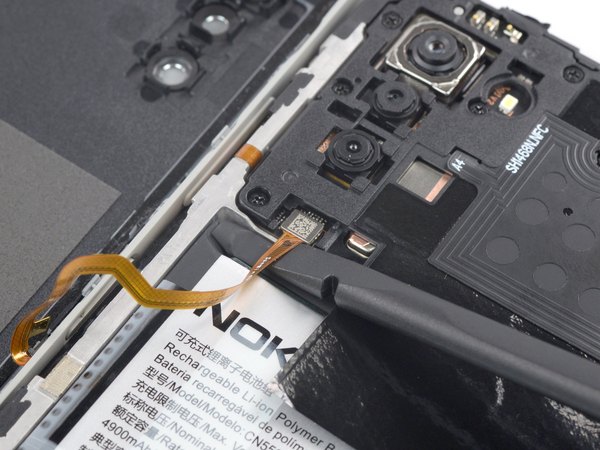

از قسمت تخت اسپاجر استفاده کن و کانکتور سنسور اثر انگشت رو خیلی مستقیم به سمت بالا اهرم کن تا از روی سوکتش جدا بشه.

یه نکته برای موقع بستن گوشی: برای جا زدن این نوع کانکتورها، اول یه سمتش رو تراز کن و فشار بده تا جا بیفته، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو فشار نده چون ممکنه پین‌هاش کج بشن و برای همیشه آسیب ببینه.

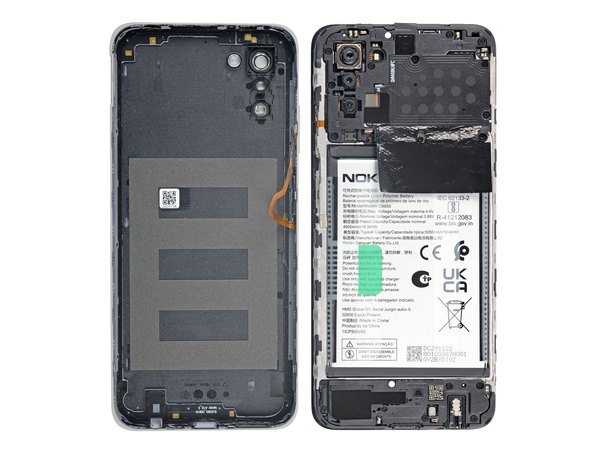

الان دیگه قاب پشتی کاملا آزاده و می‌تونی اون رو برداری و یه جای امن بذاری.

روی یکی از پیچ‌های بالایی یه برچسب سفید کوچیک چسبیده. می‌تونی با نوک پیچ‌گوشتی یا پنس سوراخش کنی یا کلا برش داری.

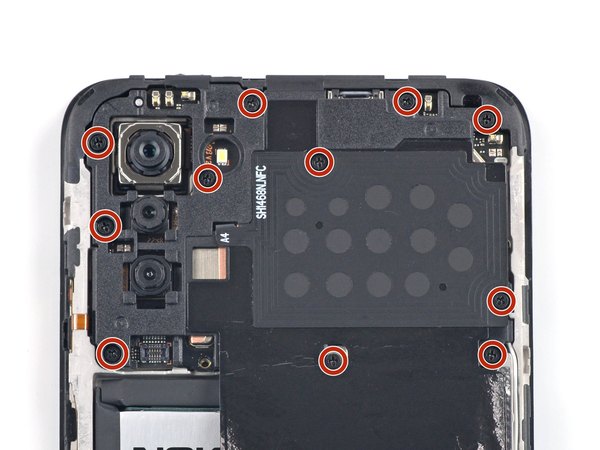

← پیچ‌گوشتی چهارسو رو بردار و تمام 11 تا پیچ 3.8 میلی‌متری که روکش پلاستیکی مادربرد رو نگه داشتن، دونه‌دونه باز کن.

این روکش پلاستیکی علاوه بر پیچ‌ها، با چند تا خار پلاستیکی کوچیک هم به فریم گوشی قفل شده.

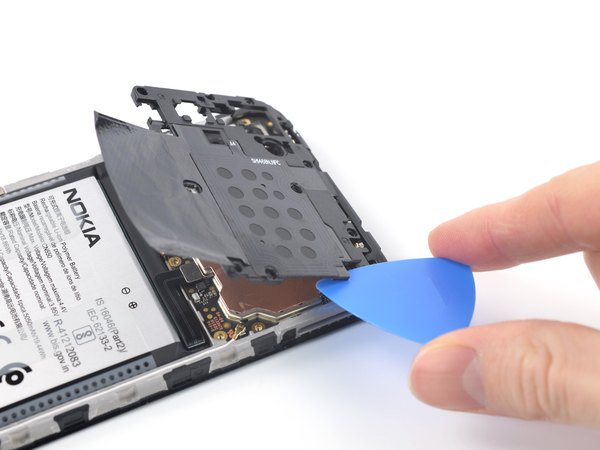

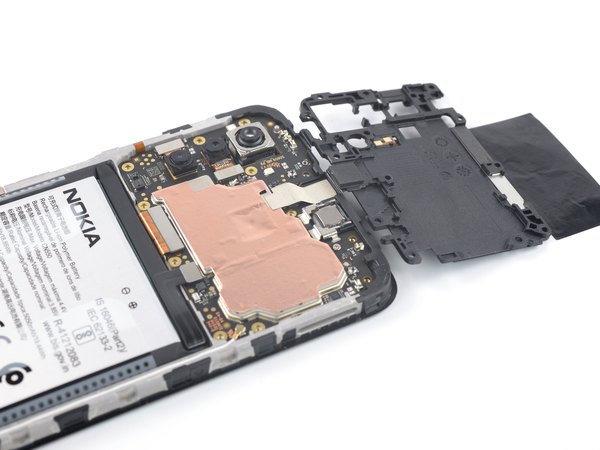

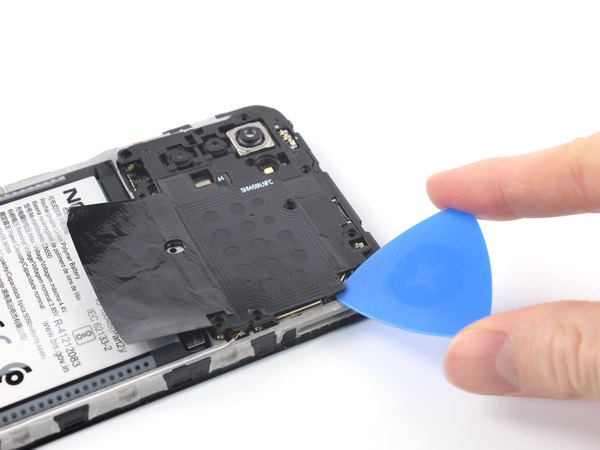

نوک پیک رو زیر لبه سمت راست روکش مادربرد بنداز و کمی اهرم کن تا خارهای این قسمت آزاد بشن. حالا روکش مادربرد رو به سمت لبه بالایی گوشی برگردون تا آماده جدا شدن بشه.

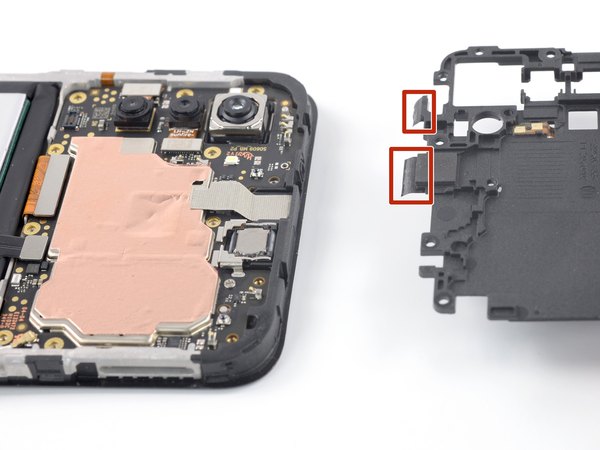

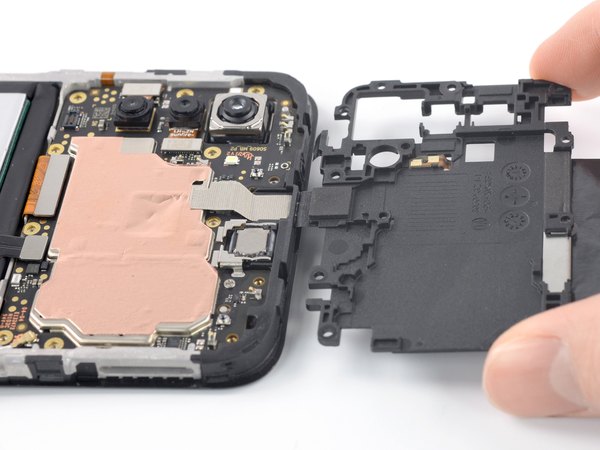

← روکش مادربرد با دو تا نوار چسب کوتاه به لبه بالایی و فریم گوشی متصل شده که باید حواست بهشون باشه.

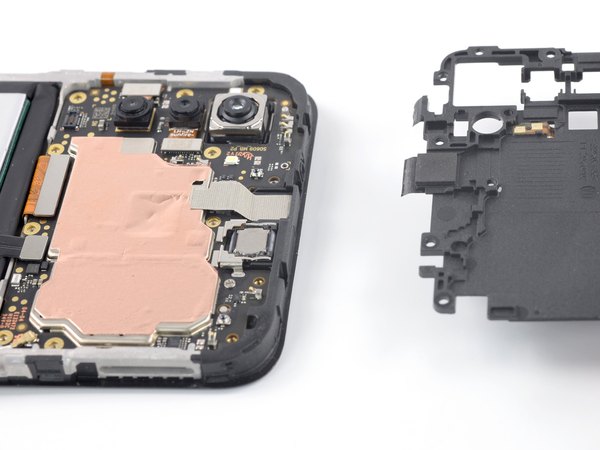

روکش رو با دستت بگیر و آروم از فریم گوشی دور کن تا این نوار چسب‌ها جدا بشن و بتونی روکش رو کامل برداری.

موقع سرهم کردن گوشی، وقتی روکش رو سر جاش گذاشتی، یادت نره این نوار چسب‌ها رو دوباره روی فریم تا کنی و بچسبونی.

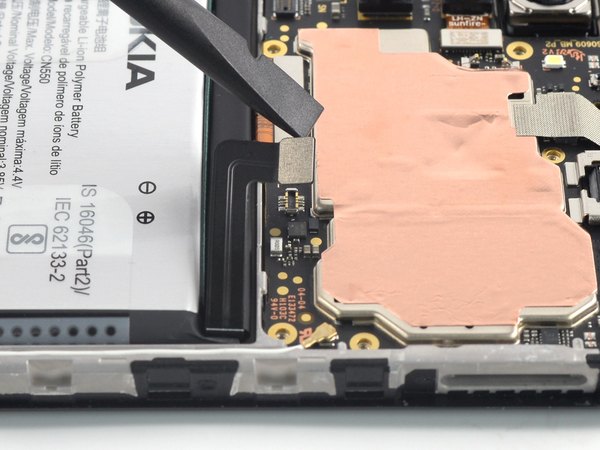

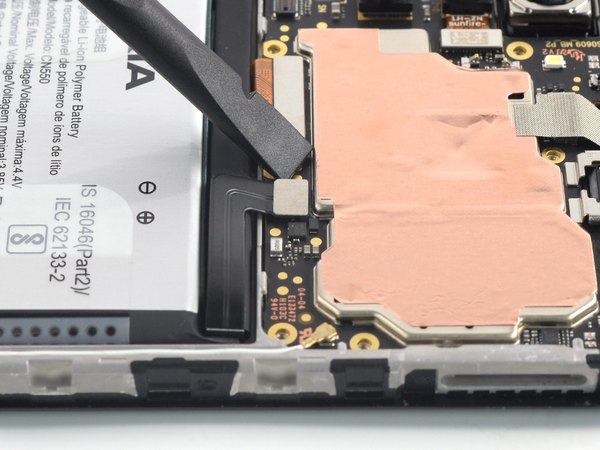

قسمت تخت اسپاجر رو ببر زیر کانکتور کابل باتری و اون رو مستقیم به سمت بالا اهرم کن تا اتصال جریان برق از روی مادربرد کامل قطع بشه.

تو این مرحله خیلی مراقب باش که هیچ فشار اضافی، خمیدگی یا سوراخی روی باتری ایجاد نشه، چون یه باتری آسیب‌دیده به شدت خطرناکه و احتمال آتش‌سوزی داره.

با انگشتات دو تا زبونه چسبی بیرونی که روی باتری قرار دارن رو آروم بگیر و از روی باتری جدا کن تا آزاد بشن.

باتری نوکیا G22 با یه چسب ملایم به شاسی چسبیده و برای راحت‌تر جدا کردنش، زبونه‌های کششی مخصوصی تعبیه شده.

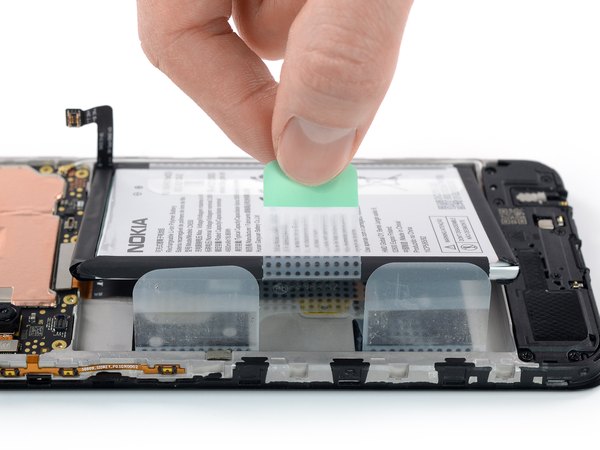

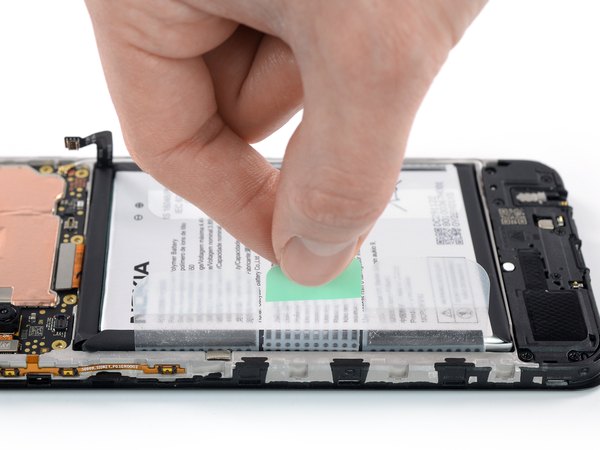

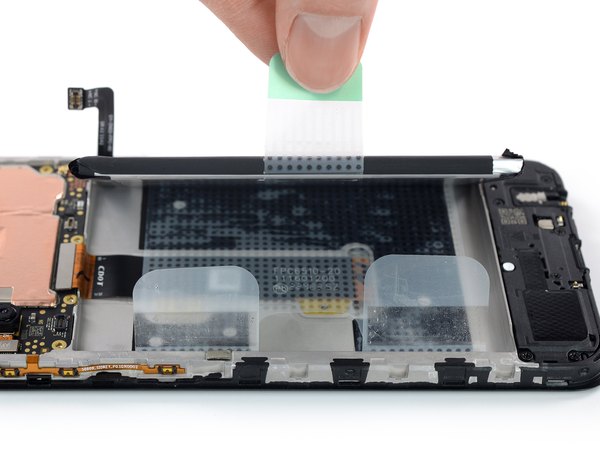

زبونه کششی سبزرنگ که وسط باتری قرار داره رو با دستت بگیر و از روی باتری بلندش کن. حالا با یه دستت گوشی رو محکم روی میز نگه دار و با دست دیگه‌ت زبونه سبز رو به صورت پیوسته و با یه نیروی ثابت به سمت بالا بکش تا چسب زیر باتری کم‌کم جدا بشه.

اگه یه وقت زبونه سبز رنگ پاره شد اصلا هول نکن! می‌تونی از زبونه‌های کناری برای بیرون کشیدن باتری و چسب زیرش استفاده کنی. البته این کار یکم بیشتر زمان می‌بره و احتمالا لازمه یکم با سشوار بهش حرارت بدی تا چسب‌ها نرم بشن.

اگه چسب‌ها خیلی سفت بودن، به هیچ وجه از ابزار نوک‌تیز استفاده نکن و فقط با حوصله و یکم حرارت ملایم از سمت قاب جلویی کار رو پیش ببر.

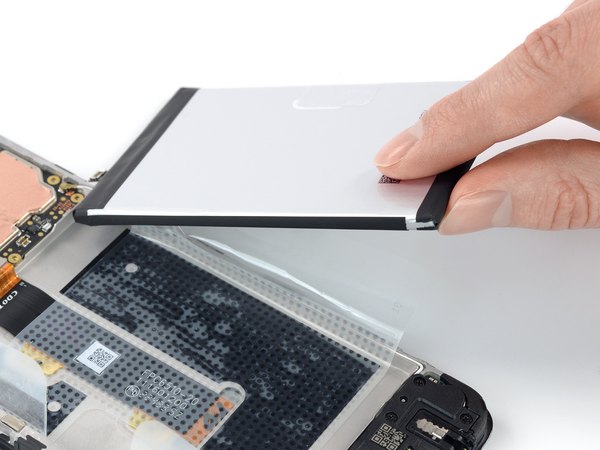

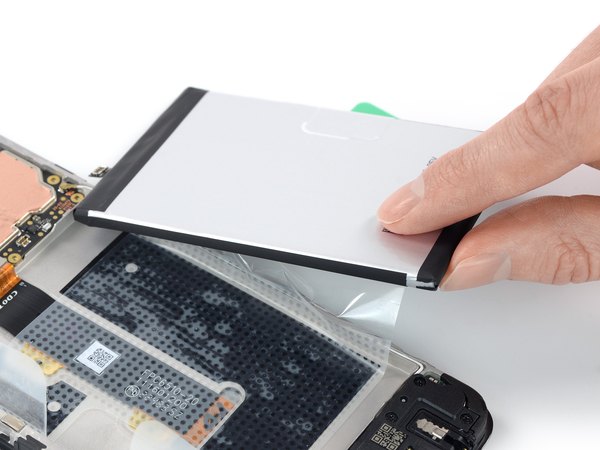

باتری رو از روی لایه چسبی زیرش کامل جدا کن و از داخل گوشی بیرون بیار.

هیچ‌وقت باتری‌ای که خم شده یا آسیب دیده رو دوباره روی گوشی نصب نکن. این کار به‌شدت خطرناکه و حتما باید از یه باتری کاملا نو و سالم استفاده کنی.

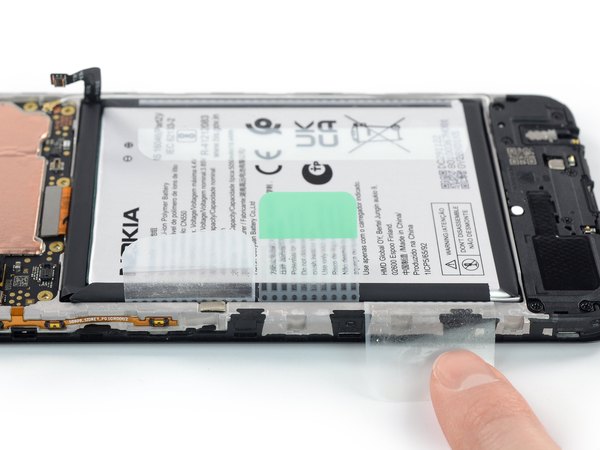

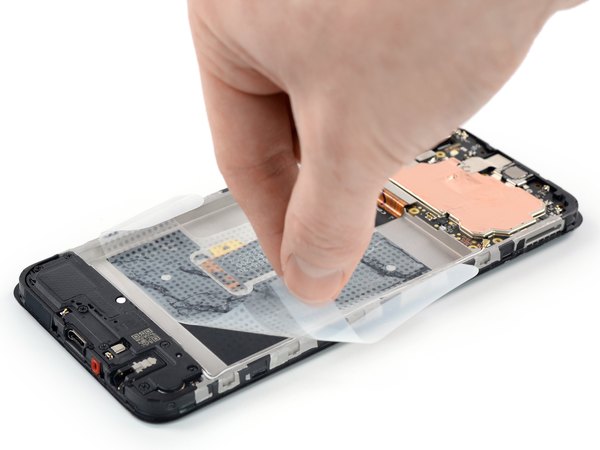

لبه پایین سمت راست لایه چسبی که روی شاسی جا مونده رو بگیر و با یه کشش ثابت به سمت بالای گوشی بکش تا کامل کنده بشه.

برای نصب باتری جدید و نو، این کارها رو انجام بده:

اول یکم الکل ایزوپروپیل (بالای 90 درصد) روی بقایای چسب قدیمی بریز و با قسمت تخت اسپاجر تمیزش کن تا سطح شاسی کاملا صاف بشه.

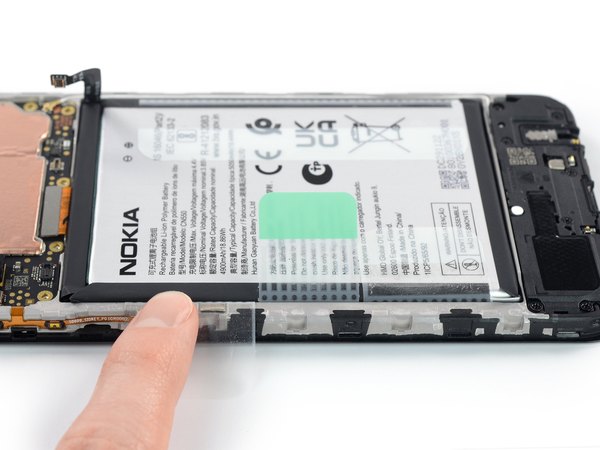

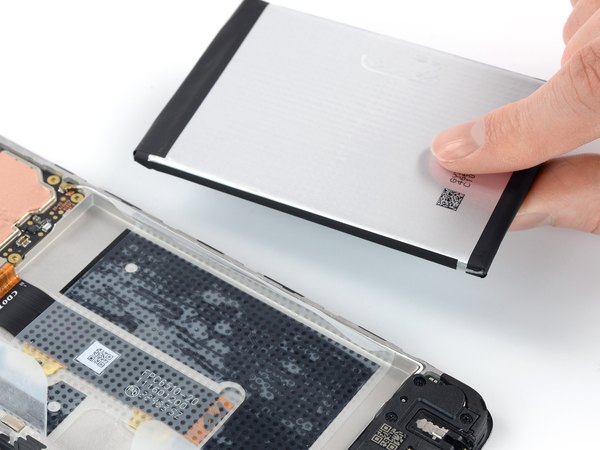

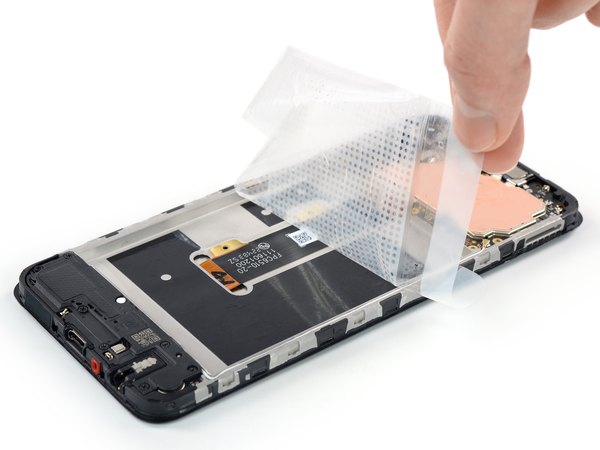

لایه محافظ شفاف چسب دوطرفه جدید رو بکن و قسمت چسبناک رو کف محفظه باتری بچسبون. یادت نره لایه مات رویی رو هم قبل از گذاشتن باتری برداری. حالا برچسب‌های محافظ فویل چسبی باتری رو جدا کن و اون رو دقیقا پشت باتری جدید بچسبون. لبه پایینی باتری جدید رو با لبه پایینی محفظه‌اش تو گوشی تراز کن تا دقیقا سر جاش قرار بگیره.

در نهایت، باتری رو به آرومی بخوابون تو محفظه و با دستت کمی فشارش بده تا چسب‌ها کامل بگیرن و باتری محکم بشه.

خسته نباشی! الان دیگه گوشیت یه باتری تازه نفس داره و آماده‌ست تا دوباره مثل روز اول برات کار کنه. برای بستن گوشی کافیه همین مراحل رو از آخر به اول انجام بدی.

یادت نره برای اینکه بهترین بازدهی رو از باتری جدیدت بگیری، حتما بعد از روشن کردن گوشی اون رو یه بار کالیبره کنی. اگه این آموزش برات جالب و کاربردی بود، لینک این صفحه رو برای دوستات هم بفرست تا اونا هم با دنیای جذاب تعمیرات در آیسی‌مدار آشنا بشن. موفق باشی!
