آموزش تعویض صفحه نمایش و شاسی HMD Pulse Plus

***قبل از اینکه کار رو شروع کنی، حتما بذار شارژ باتری گوشیت به زیر 25 درصد برسه***. باتری‌های لیتیوم‌یونی پرشارژ اگه آسیب ببینن، خیلی راحت آتیش می‌گیرن.

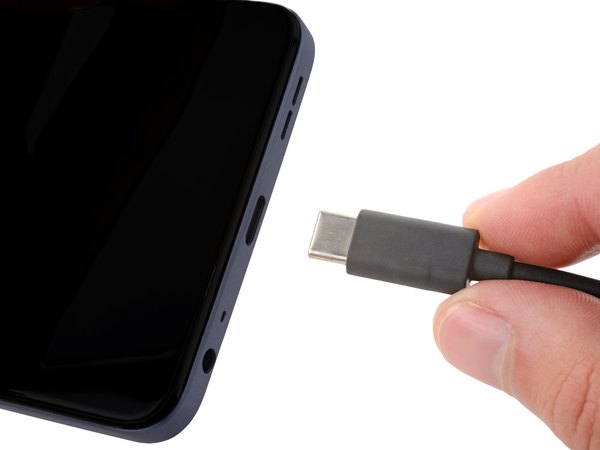

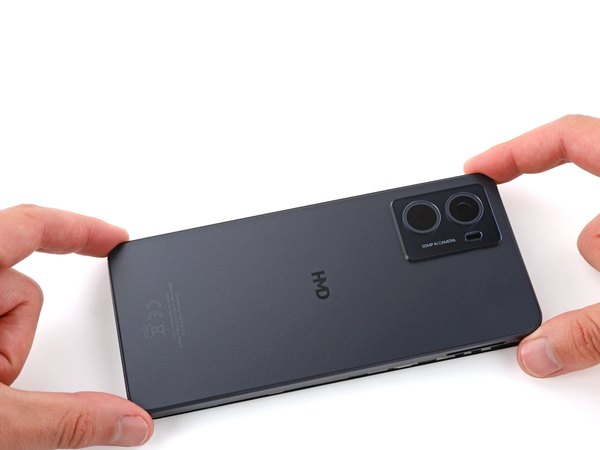

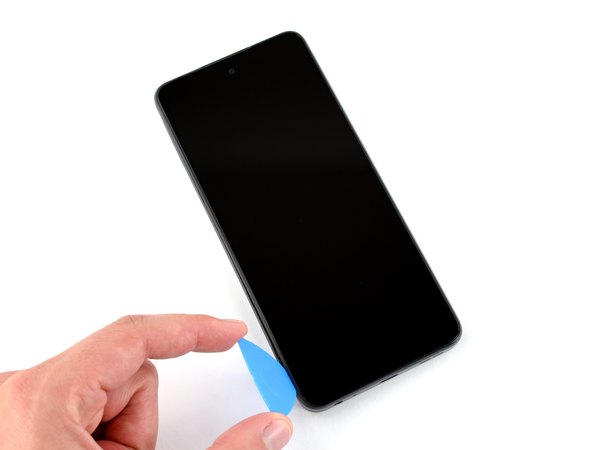

اول از همه هر چی کابل شارژ یا هندزفری به گوشیت وصله رو جدا کن و دستگاه رو به‌طور کامل خاموش کن.

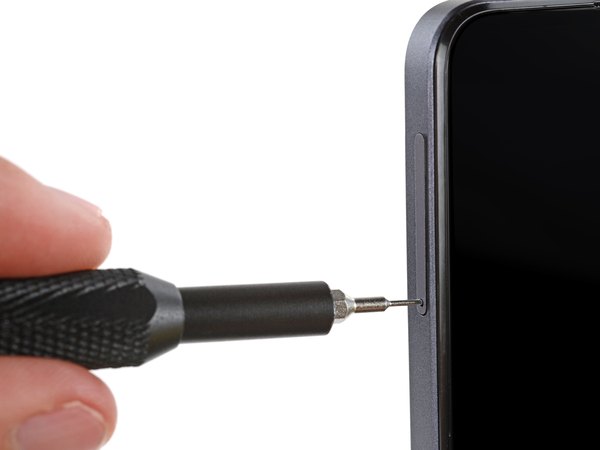

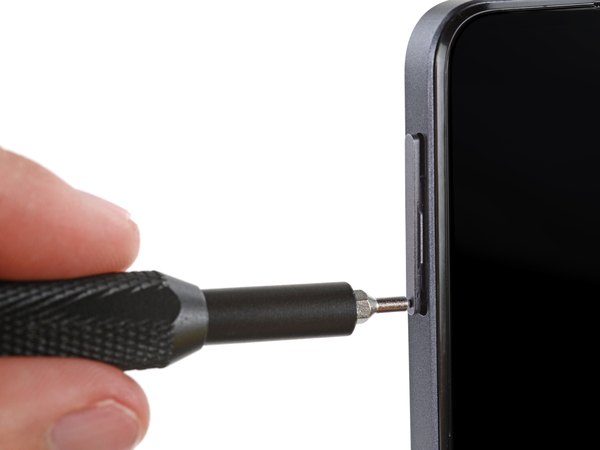

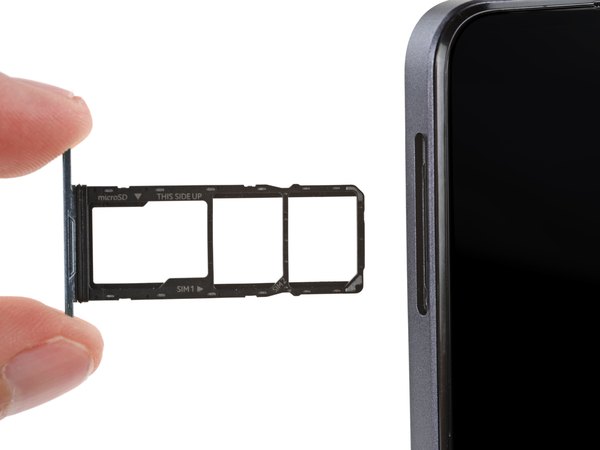

یه سوزن سیم‌کارت یا گیره کاغذ صاف‌شده رو بردار و محکم توی سوراخ خشاب که سمت چپ گوشی هست فشار بده تا خشاب بپره بیرون. حالا خشاب سیم‌کارت رو با دست بگیر و کامل از گوشی دربیار.

موقع بستن گوشی، حواست به نوشته‌ها و علائم روی خشاب باشه تا دقیقا تو همون جهت قبلی جا بزنیش.

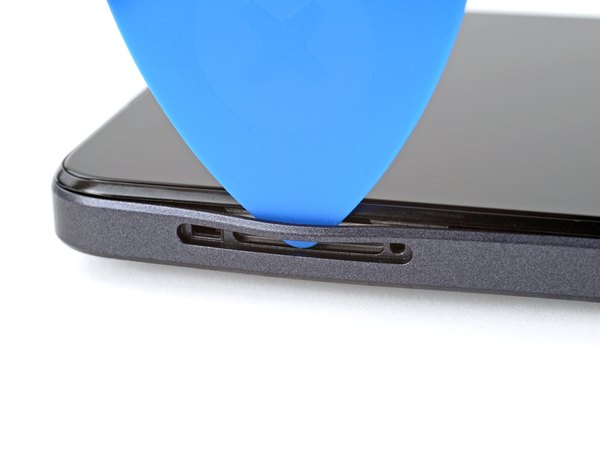

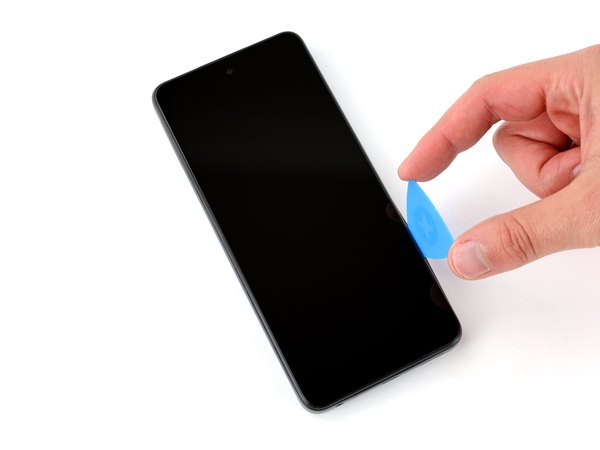

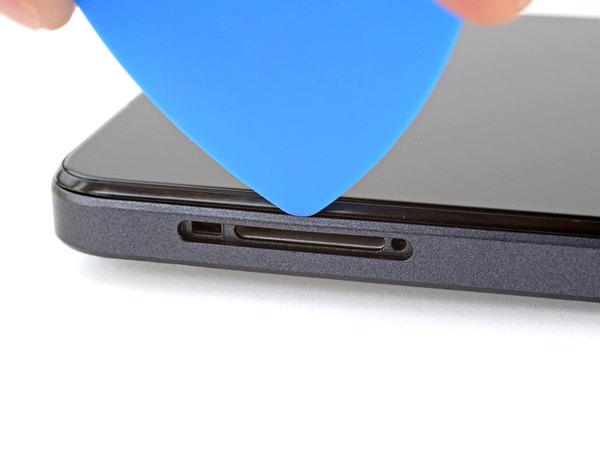

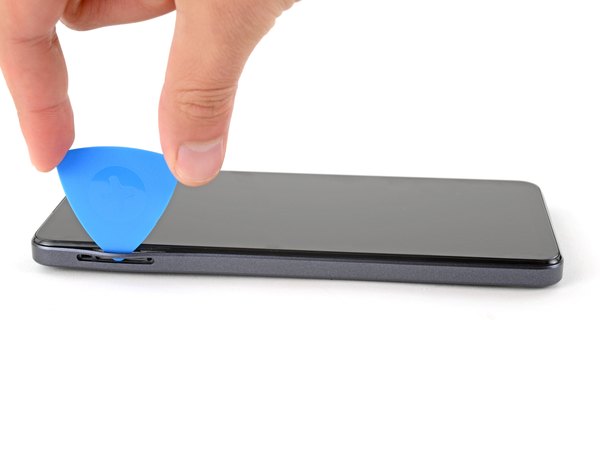

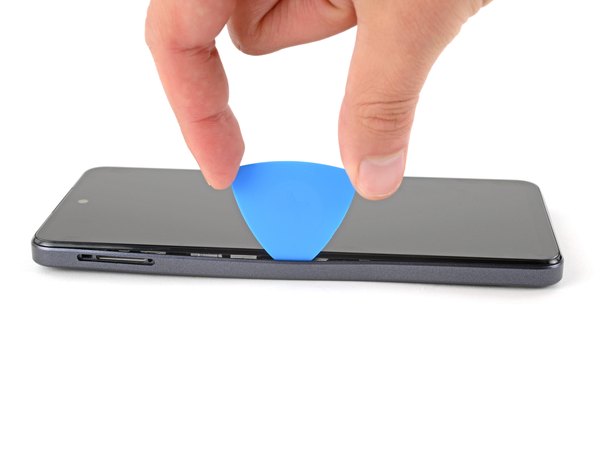

نوک یه پیک بازکننده رو دقیقا همون قسمتی که بریدگی خشاب سیم‌کارت هست، بین قاب پشتی و فریم اصلی گوشی فرو کن.

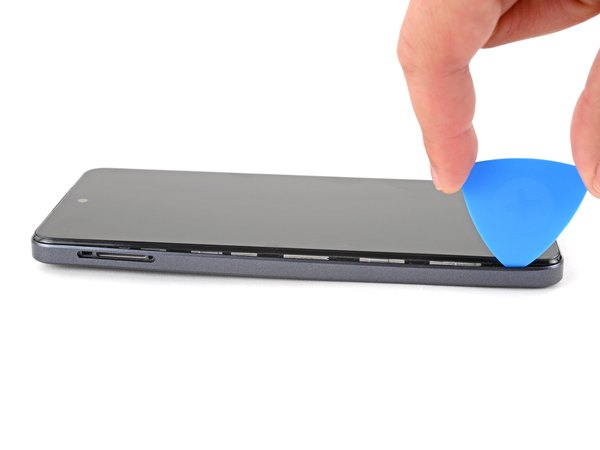

پیک رو کاملا صاف نگه دار و آروم در امتداد لبه سمت چپ به سمت پایین بکش تا خارهای قاب پشتی یکی‌یکی آزاد بشن.

همین‌طور با پیک دور تا دور لبه‌های گوشی بچرخ تا تمام خارهای قاب پشتی باز بشن.

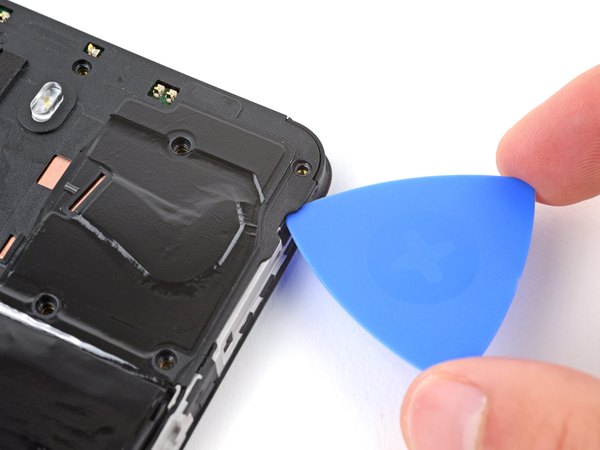

معمولا باز کردن گوشه‌ها یه کم بدقلقه و زور بیشتری می‌خواد. اگه دیدی پیک راحت رد نمیشه، یه کم اون رو به سمت بالا اهرم کن.

حواست باشه هنوز قاب رو کامل جدا نکنی! یه فلت خیلی ظریف قاب رو به گوشیت وصل کرده.

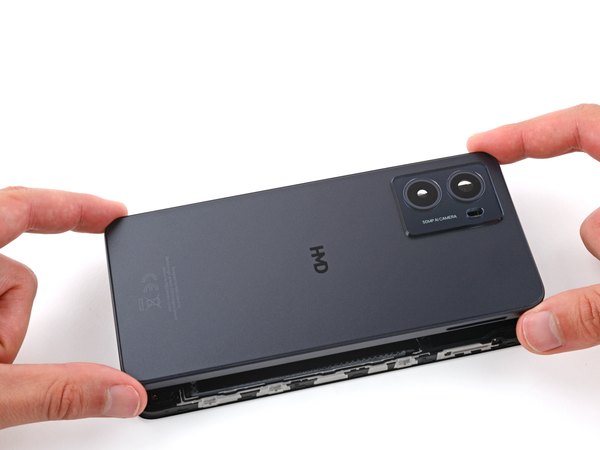

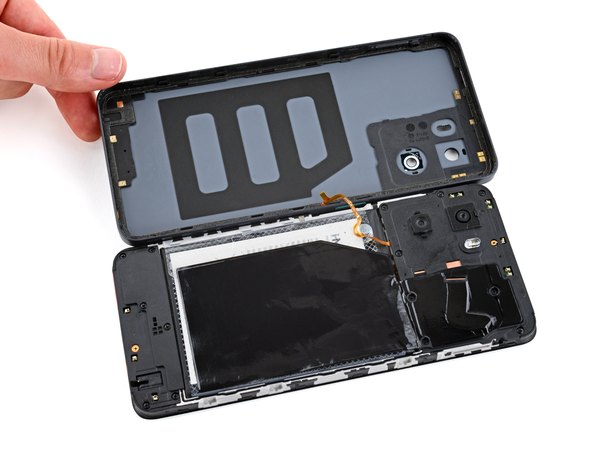

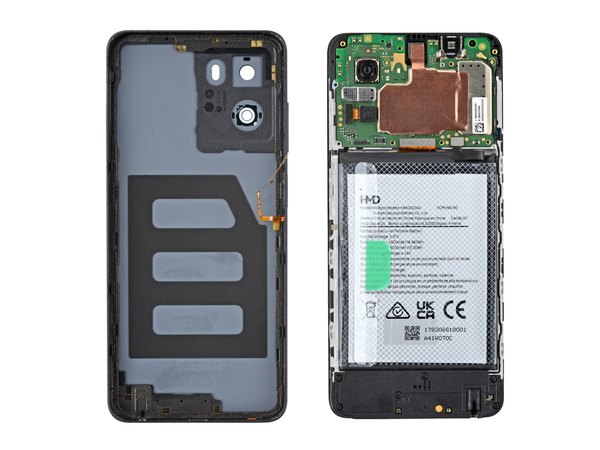

گوشی رو خیلی با احتیاط برگردون تا قاب پشتی رو به بالا قرار بگیره. قاب رو آروم از روی شاسی بلند کن و مثل در کتاب، به سمت چپ گوشی برش گردون تا صاف روی میز کارت بخوابه.

خیلی مراقب باش که به کابل ظریف قاب پشتی هیچ کشیدگی یا فشاری وارد نشه.

واسه جمع کردن گوشی، قاب رو درست روی شاسی قرار بده و دور تا دورش رو محکم فشار بده تا همه خارها با صدای تق جا برن.

موقع باز کردن پیچ‌ها شدیدا مراقب باش که نوک پیچ‌گوشتی به باتری نخوره و سوراخش نکنه.

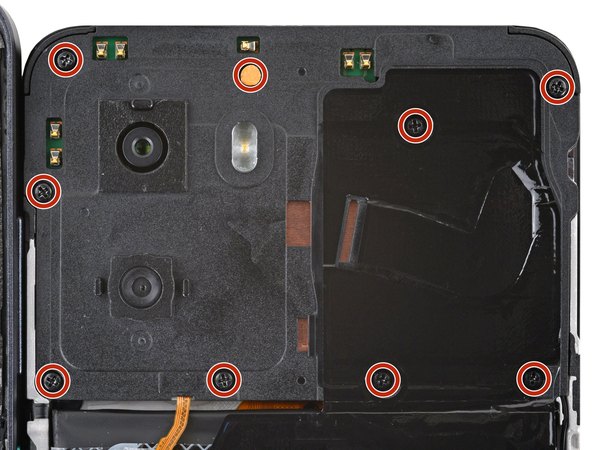

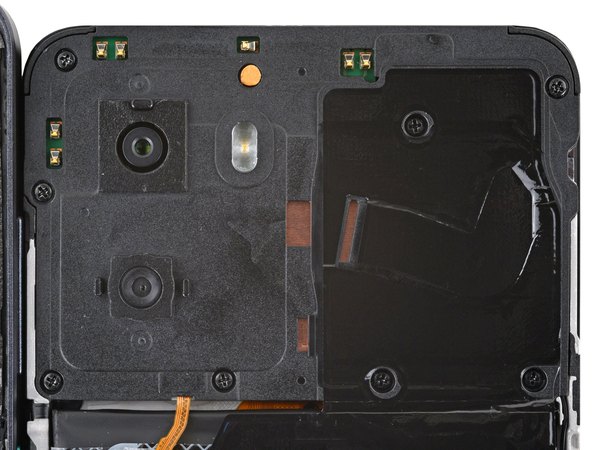

← با یه پیچ‌گوشتی چهارسو، هر نه تا پیچ 3.6 میلی‌متری که درپوش مادربرد رو نگه داشتن، باز کن.

پیچی که نزدیک وسط لبه بالایی قرار داره، زیر یه برچسب مخفی شده. با نوک پیچ‌گوشتی روی برچسب رو سوراخ کن یا با کمک [product|IF145-020|پنس] برچسب رو بکن.

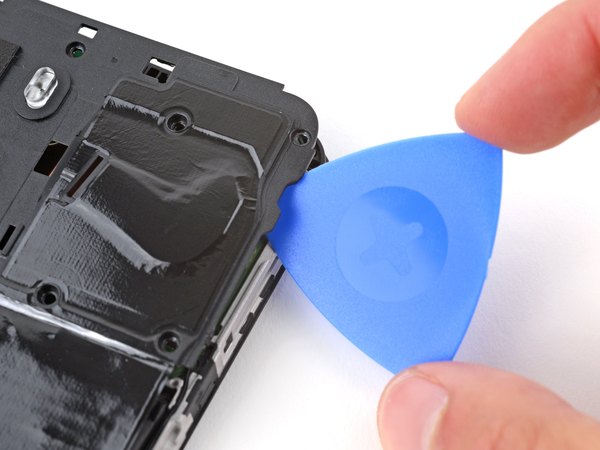

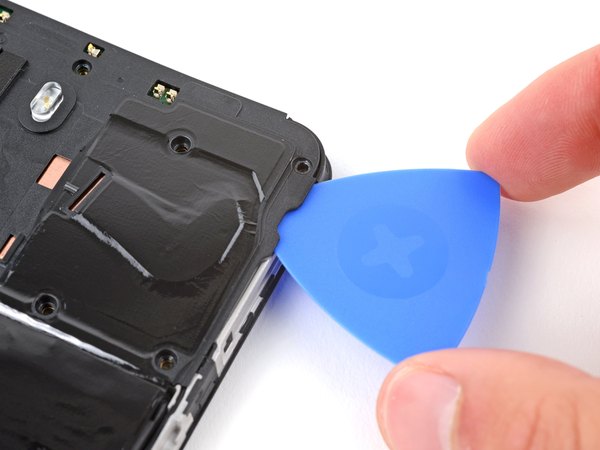

یه پیک بازکننده رو بین لبه سمت راست درپوش مادربرد و شاسی گوشی قرار بده. حالا پیک رو یه کم بچرخون تا خارهای درپوش به طور کامل باز بشن.

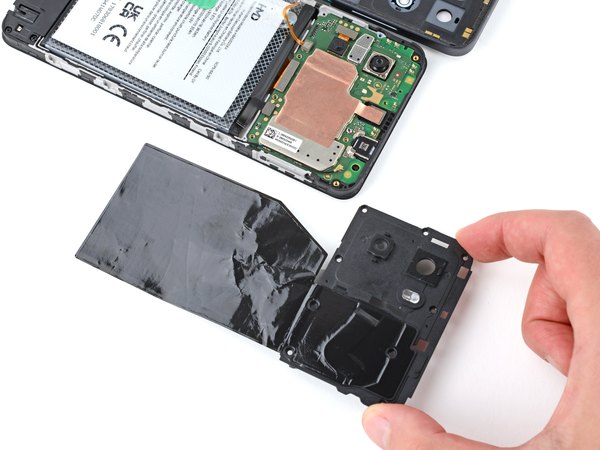

محافظ مادربرد و ورقه گرافیتی که بهش چسبیده رو با هم بردار و کنار بذار.

موقع بستن گوشی، محافظ رو بذار سر جاش و دور تا دورش رو با دست محکم فشار بده تا خارهاش کاملا چفت بشن.

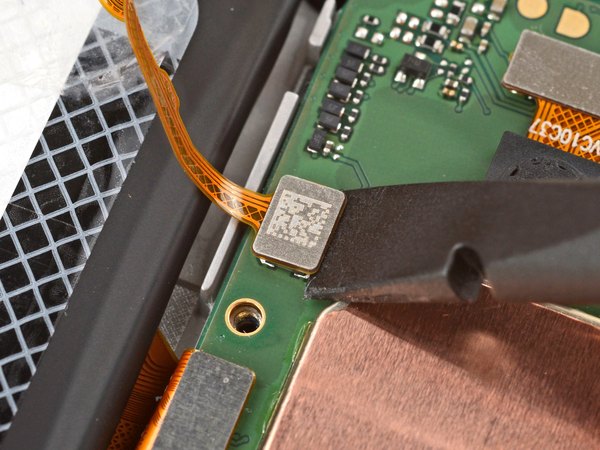

با قسمت تخت یه اسپاجر، زیر [guide|25629|کانکتور فشاری|stepid=70308|new_window=true] باتری که روی لبه پایینی مادربرد قرار داره اهرم کن و اون رو آزاد کن.

برای وصل کردن دوباره این کانکتورها، اول اون رو دقیق روی سوکت تنظیم کن. بعد با نوک انگشتت فشارش بده؛ اول یه سمت، بعد سمت دیگه تا تق صدا بده و جا بره. هرگز با زور کانکتور رو جا نزن چون ممکنه پایه‌هاش برای همیشه خراب بشن.

دوباره با همون سر تخت اسپاجر، کانکتور فشاری قاب پشتی رو هم که روی لبه پایینی مادربرد وصله، جدا کن.

حالا قاب پشتی کاملا آزاده و می‌تونی اون رو برداری و کلا کنار بذاری.

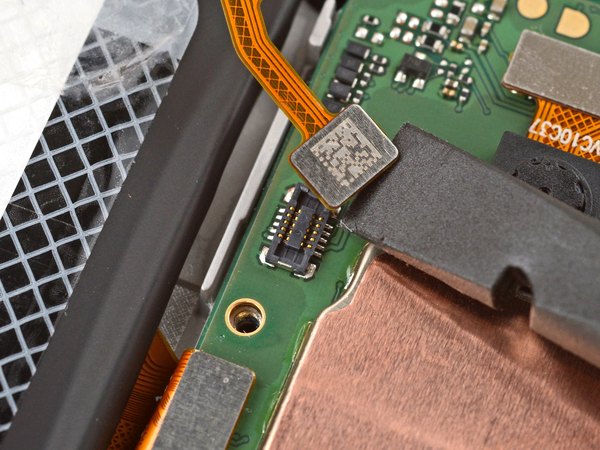

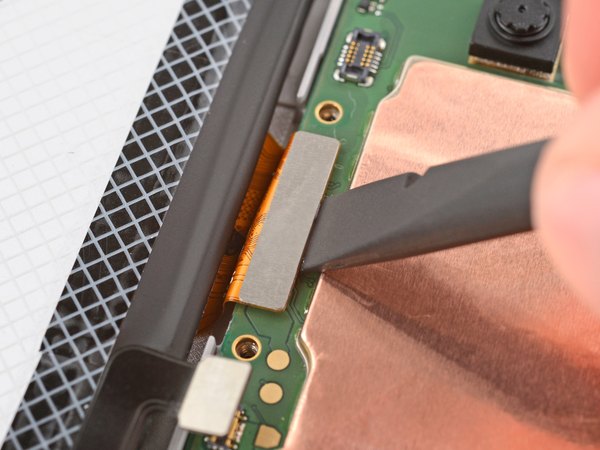

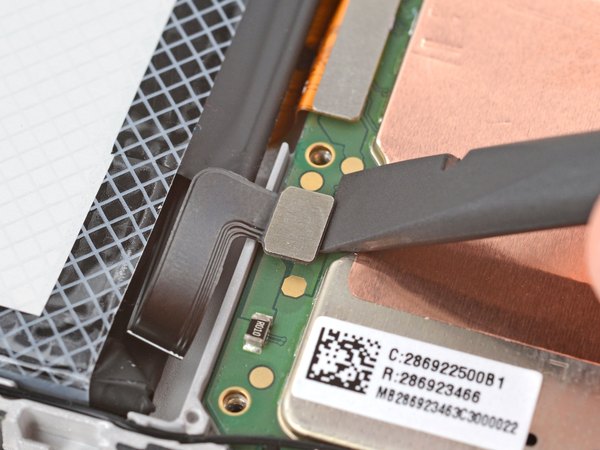

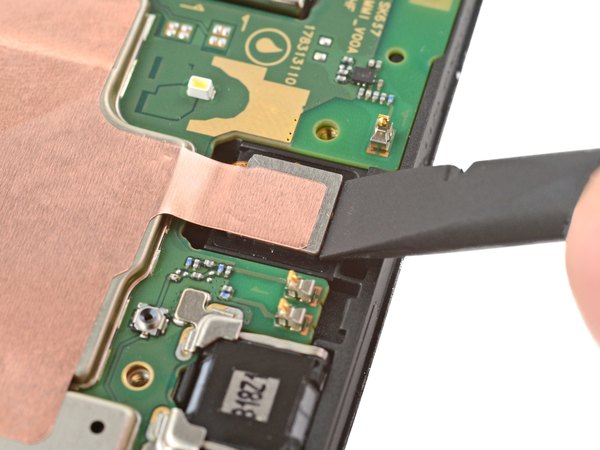

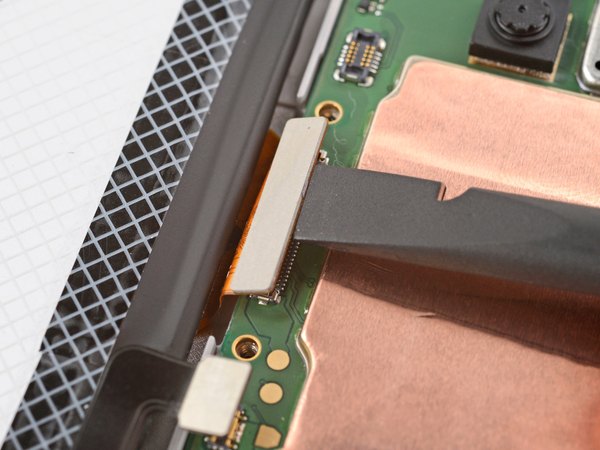

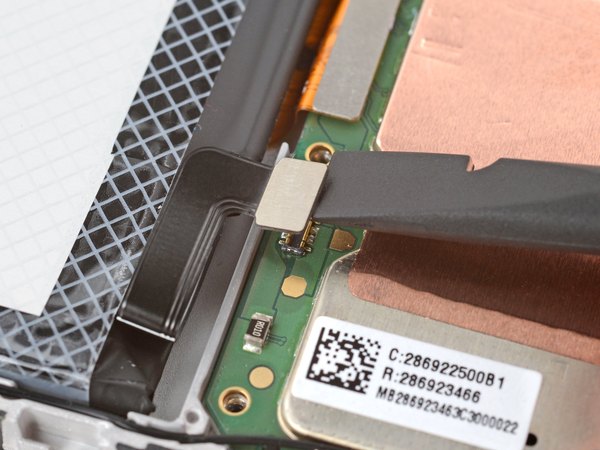

با قسمت تخت اسپاجر برو سراغ کانکتور فشاری فلت صفحه نمایش که دقیقا کنار کابل باتریه، زیرش اهرم کن و قطعش کن.

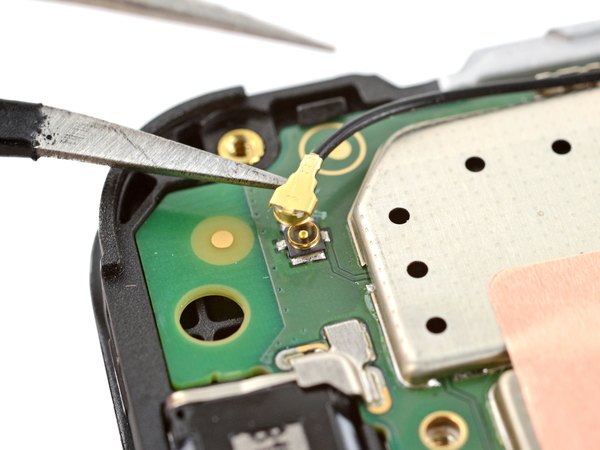

یکی از بازوهای [product|IF145-020|پنس] رو ببر زیر گردن فلزی کانکتور [guide|25629|کابل آنتن|stepid=64972|new_window=true] که نزدیک گوشه بالا و سمت راست مادربرده. کابل رو کاملا مستقیم به سمت بالا بکش تا از روی برد جدا بشه.

برای وصل کردن مجدد کابل، سر فلزیش رو روی سوکت نگه دار و با قسمت تخت اسپاجر فشارش بده تا جا بره. اگه دیدی وصل نمیشه، جاش رو دوباره تنظیم کن و زور نزن.

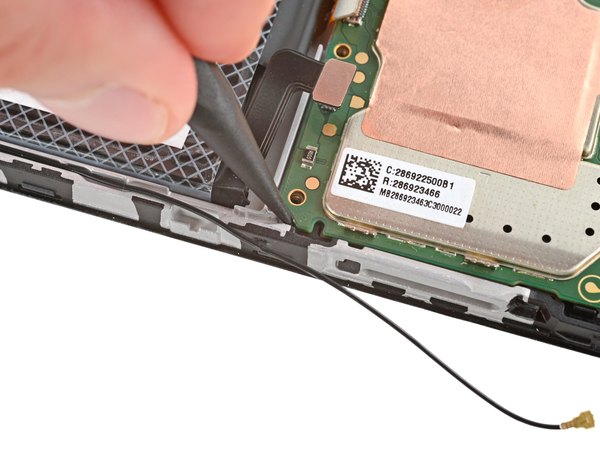

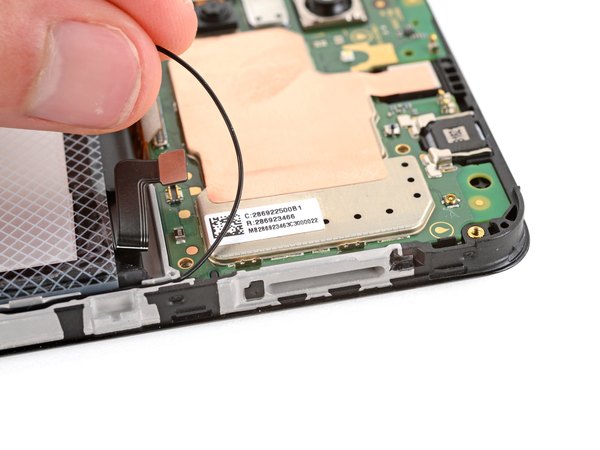

کابل آنتن رو به آرومی از داخل دو تا گیره‌ای که روی لبه سمت راست مادربرد قرار دارن بیرون بکش.

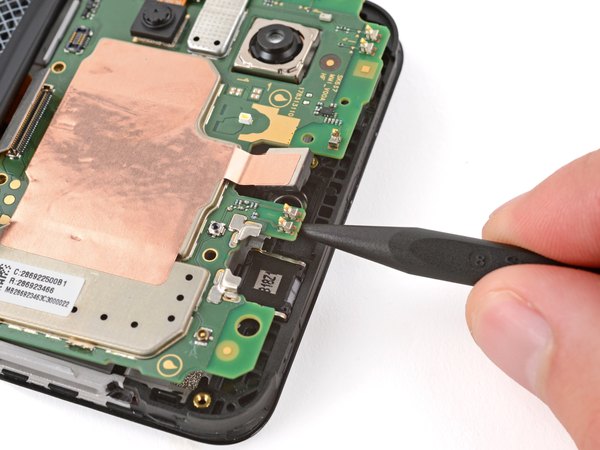

سمت تخت اسپاجر رو ببر زیر لبه بالایی دوربین سلفی و اون رو خیلی ''نرم و آروم'' از توی جایگاهش بلند کن.

سعی نکن دوربین رو کاملا دربیاری، چون فلتش به زیر مادربرد وصله.

موقع بستن گوشی، دوربین سلفی رو به سمت پایین فشار بده تا کامل و کیپ توی جایگاهش بشینه.

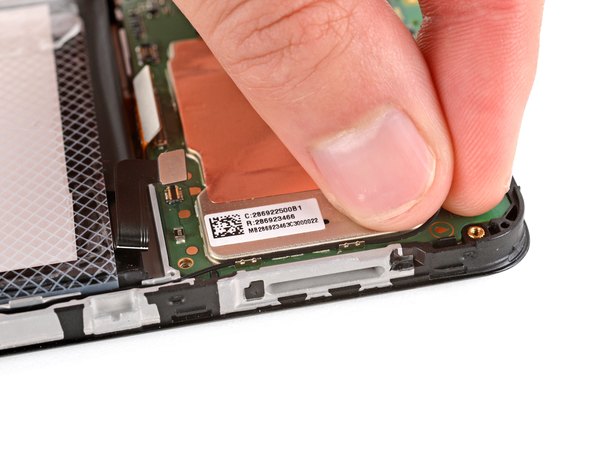

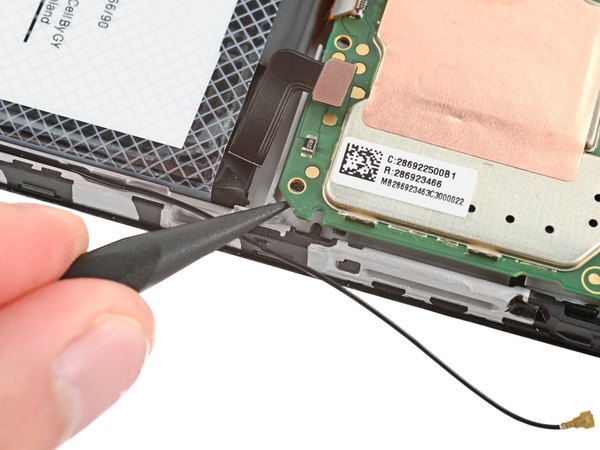

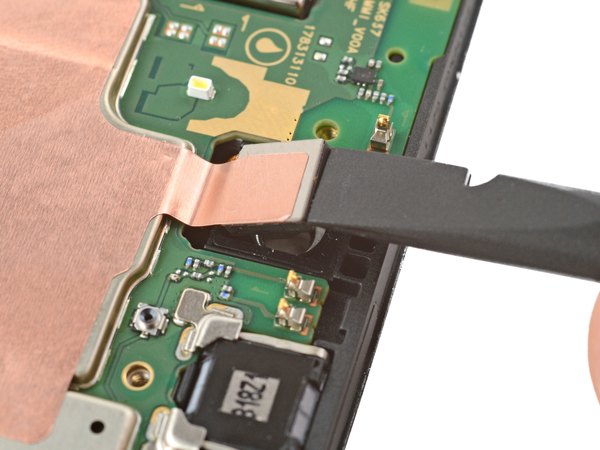

نوک اسپاجر رو ببر زیر گوشه پایین سمت راست مادربرد و اهرم کن تا خارش آزاد بشه. اگه حس کردی برد هنوز گیره، با اسپاجر لبه بالایی رو هم یه کم اهرم کن تا کامل رها بشه.

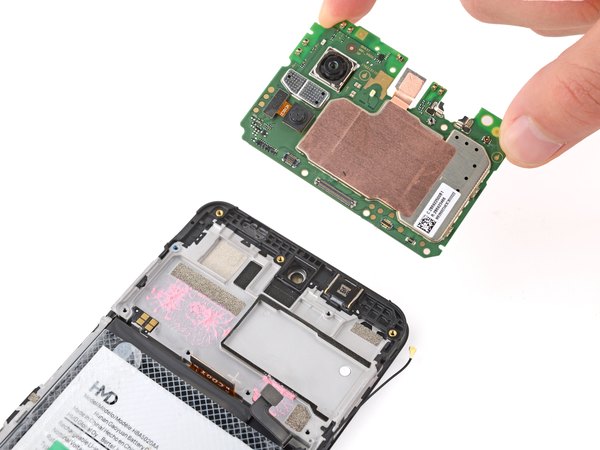

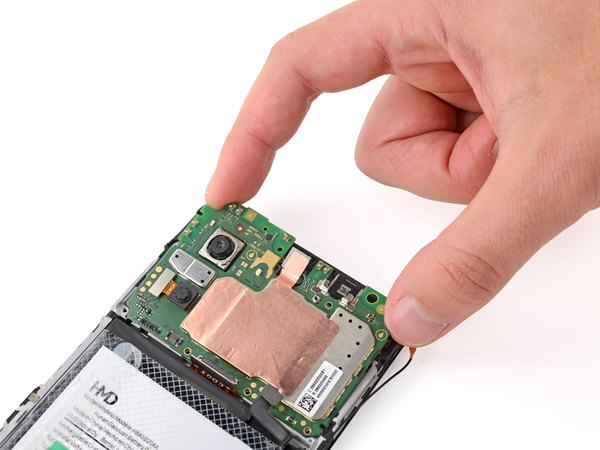

مادربرد رو بگیر و با احتیاط از روی شاسی بردار.

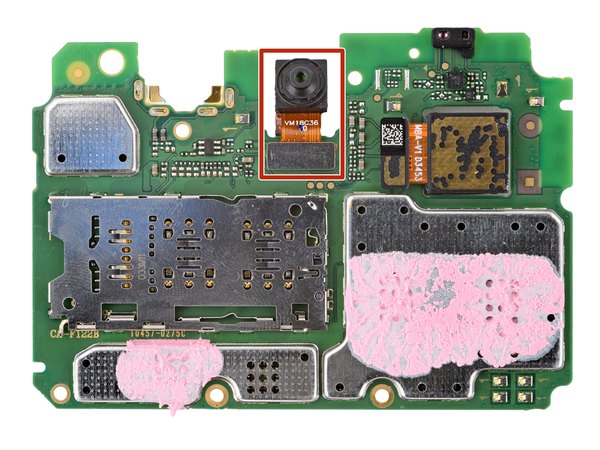

← ممکنه موقع برداشتن مادربرد، فلت دوربین سلفی از زیرش جدا بشه. اگه این اتفاق افتاد، کانکتور فشاریش رو دوباره وصل کن.

حواست به این نکات موقع بستن گوشی باشه:

مطمئن شو که دو تا کانکتور فشاری روی لبه پایینی و کابل آنتن روی لبه سمت راست کاملا کنار باشن و زیر برد گیر نکنن. برد رو به آرومی توی جایگاهش قرار بده و لبه‌هاش رو فشار بده تا خارهاش چفت بشن.

موقع جمع کردن دستگاه:

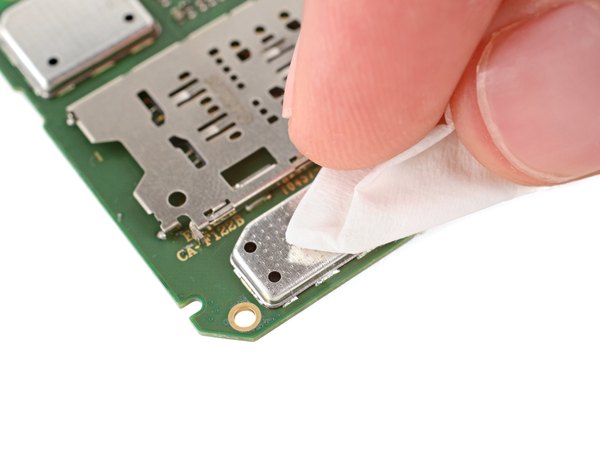

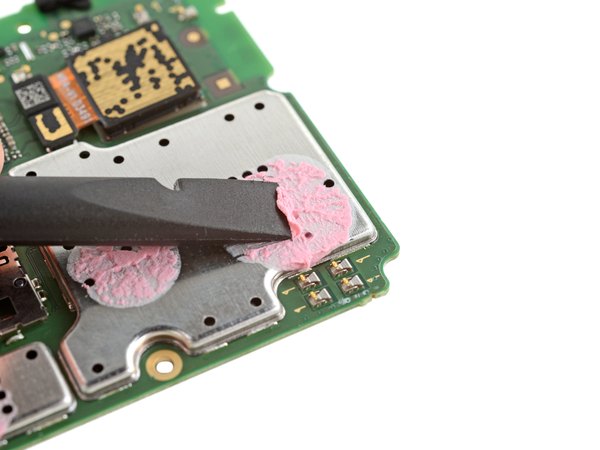

با قسمت تخت اسپاجر، تکه‌های بزرگ خمیر سیلیکون خشک‌شده رو از زیر مادربرد بتراش و پاک کن. با یه قطره‌چکان یا سرنگ، یه قطره الکل ایزوپروپیل (بالای 90 درصد) روی باقی‌مونده خمیر سیلیکون بریز تا نرم بشه. حالا با یه فیلتر قهوه یا پارچه بدون پرز، تمام کثیفی‌ها رو پاک کن. یه دقیقه صبر کن تا الکل کاملا تبخیر بشه و خشک بشه.

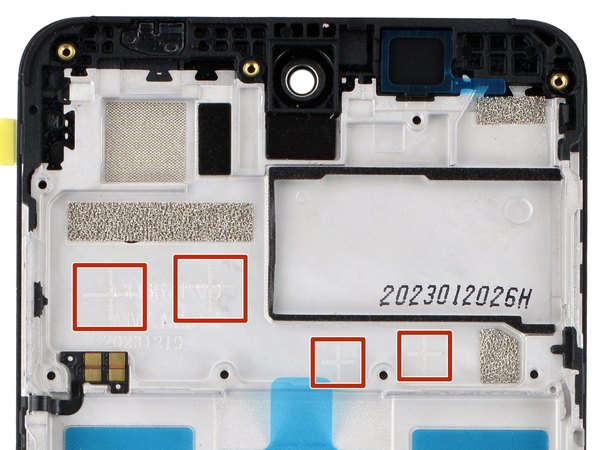

← اندازه یه نخود کوچیک خمیر سیلیکون تازه روی هر کدوم از چهار تا علامت مثبت (***+***) که روی شاسی حک شده، قرار بده.

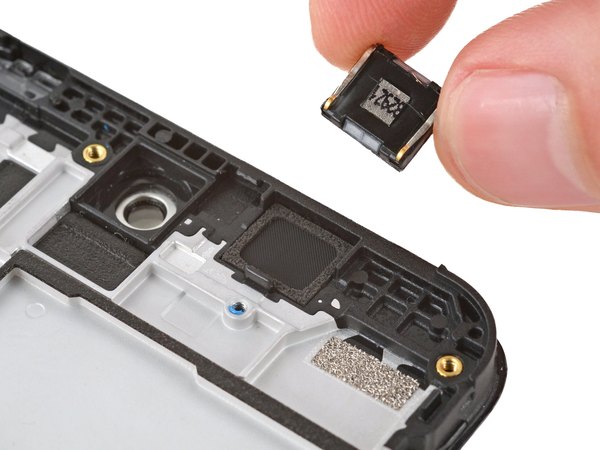

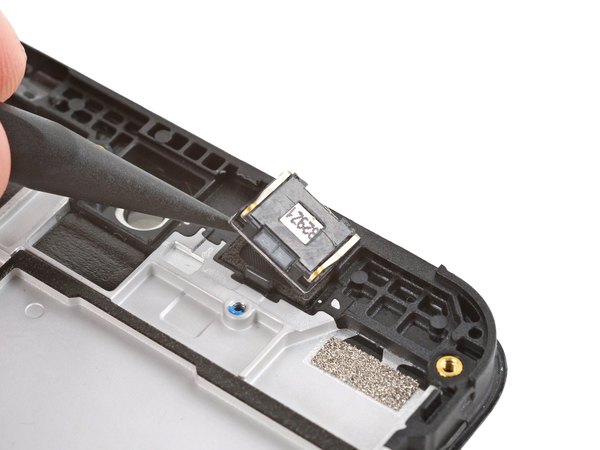

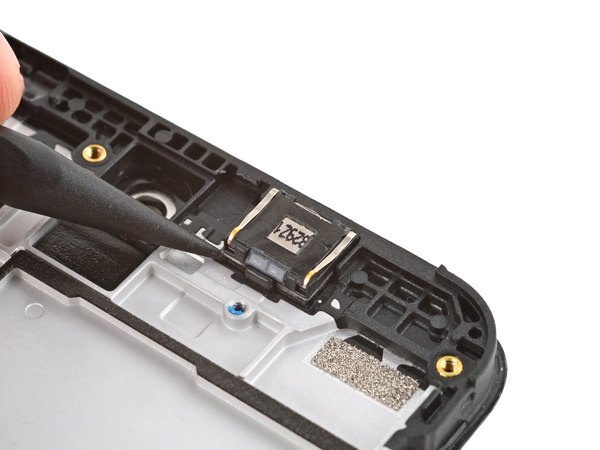

با یه اسپاجر زیر لبه پایینی اسپیکر مکالمه اهرم کن تا بلند بشه. اسپیکر رو کامل بردار.

موقع نصب مجدد:

روکش پلاستیکی روی چسب اسپیکر مکالمه رو از روی شاسی و صفحه نمایش جدیدت بکن. اسپیکر رو طوری سر جاش فشار بده که قسمت‌های برجسته شاخک‌های فلزیش سمت ''پایین'' قرار بگیرن.

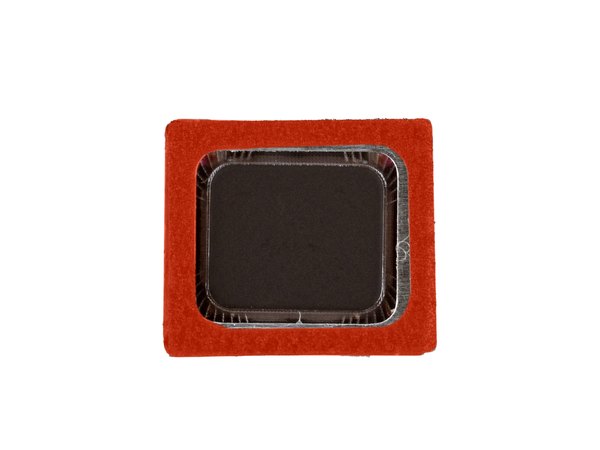

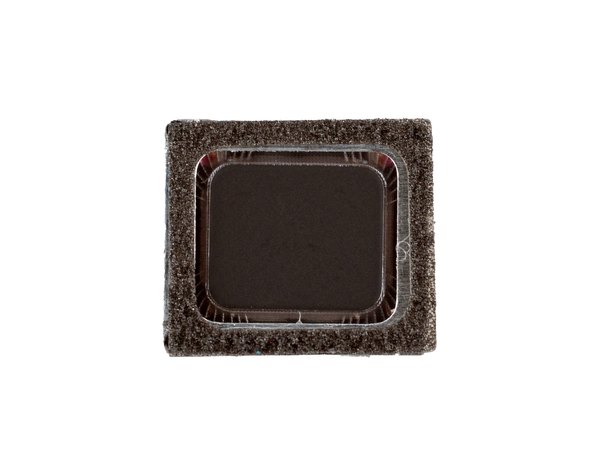

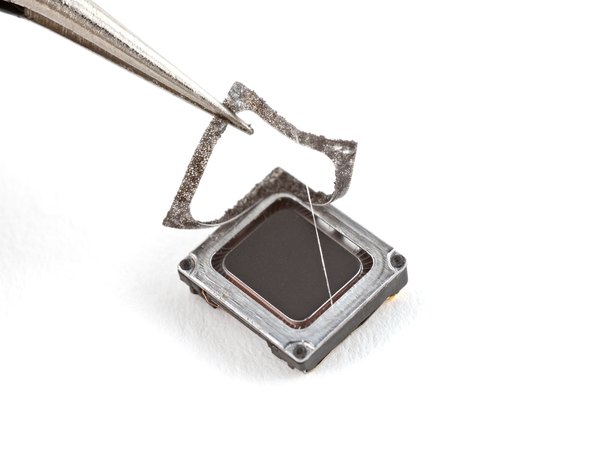

← با کمک پنس خیلی با احتیاط لایه فومی چسبناک رو از دور تا دور زیر اسپیکر مکالمه جدا کن.

این چسب دیگه به درد نمی‌خوره و نمی‌تونی دوباره ازش استفاده کنی؛ پس بندازش دور.

خیلی مراقب باش که با نوک پیچ‌گوشتی باتری رو سوراخ نکنی.

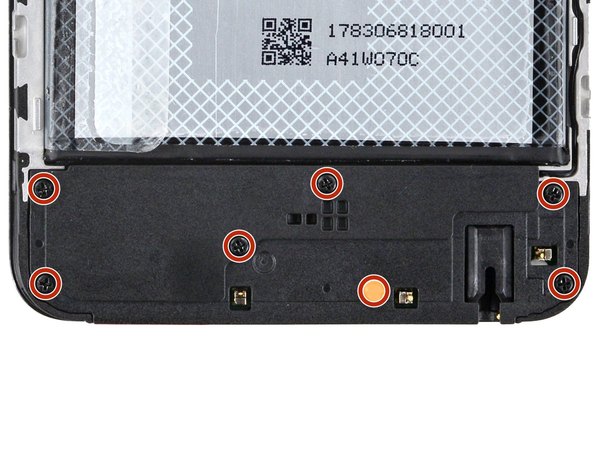

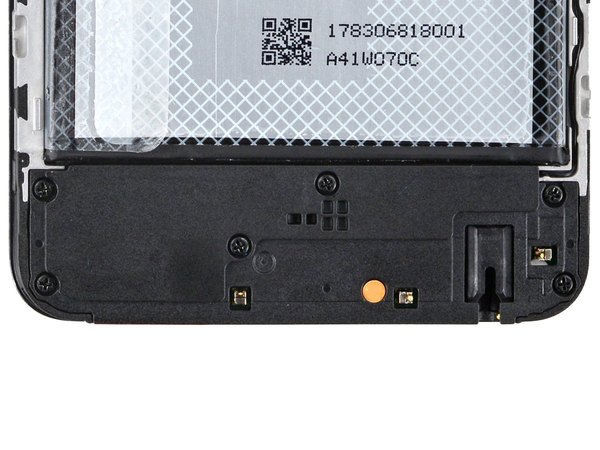

← با پیچ‌گوشتی چهارسو، هر هفت تا پیچ 3.6 میلی‌متری که درپوش برد شارژ رو نگه داشتن باز کن.

پیچی که نزدیک وسط لبه پایینی قرار داره، با یه برچسب پوشونده شده. با پیچ‌گوشتی سوراخش کن یا با [product|IF145-020|پنس] بکنش تا بتونی پیچ رو باز کنی.

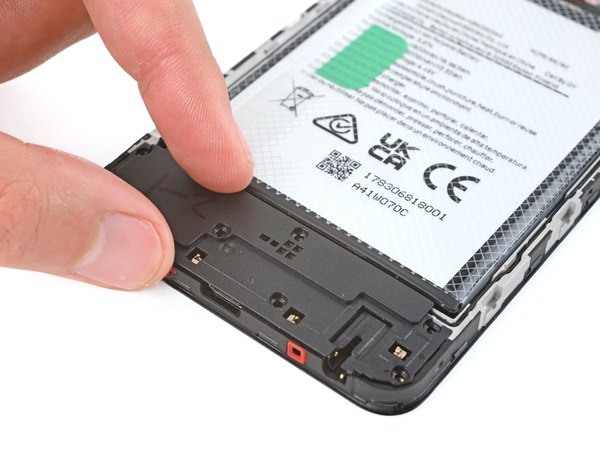

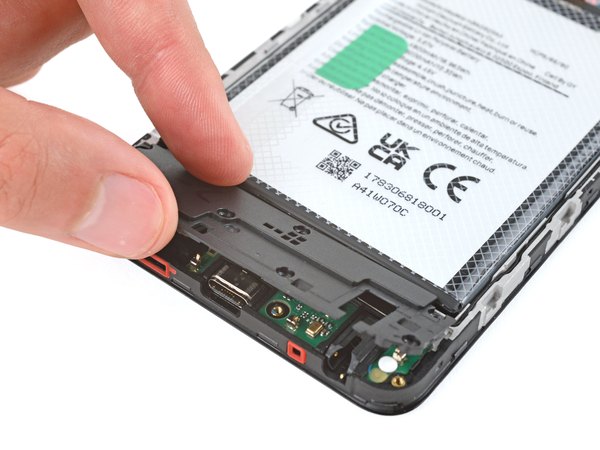

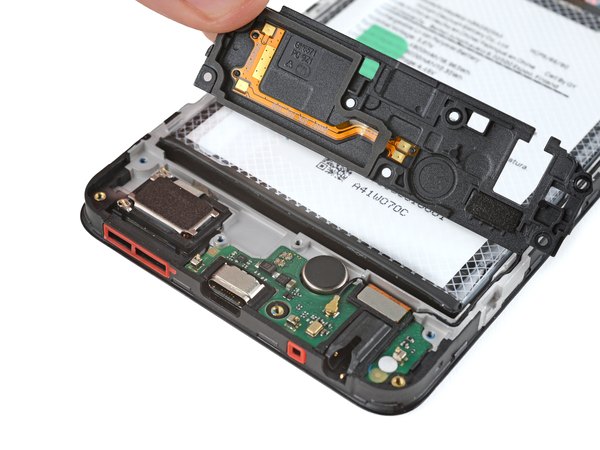

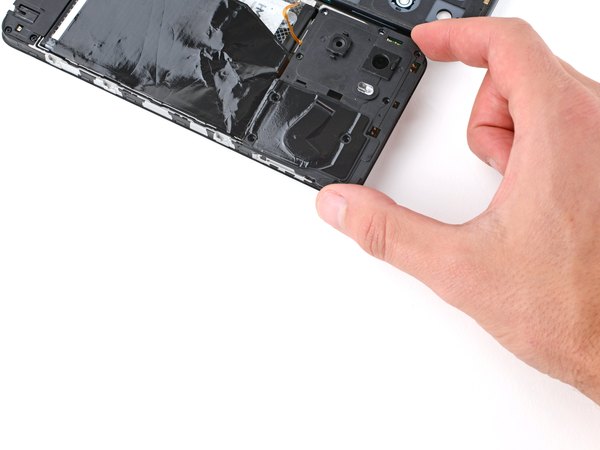

با انگشتات لبه پایینی درپوش برد شارژ رو بگیر و بلند کن تا خارهاش آزاد بشن. درپوش رو بردار و کنار بذار.

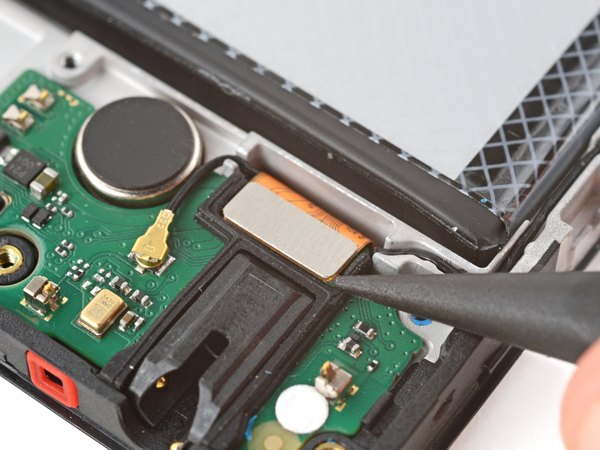

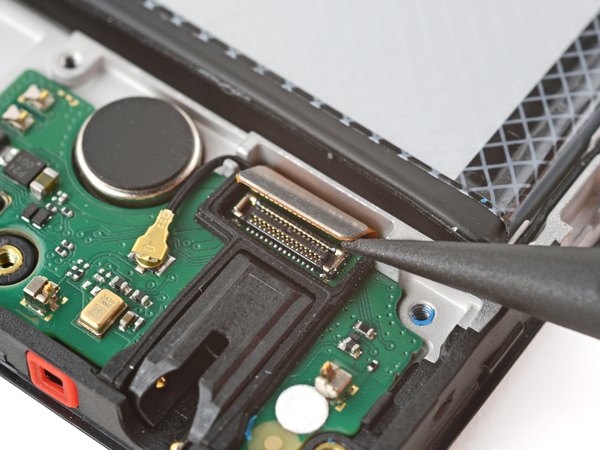

نوک اسپاجر رو ببر زیر کانکتور فشاری فلت برد شارژ روی لبه بالایی برد و اون رو آزاد کن.

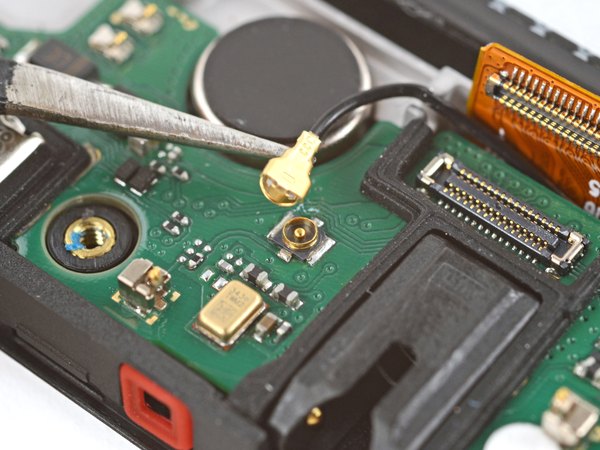

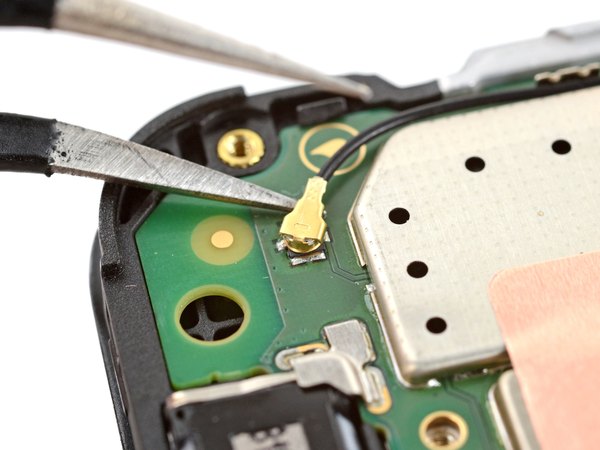

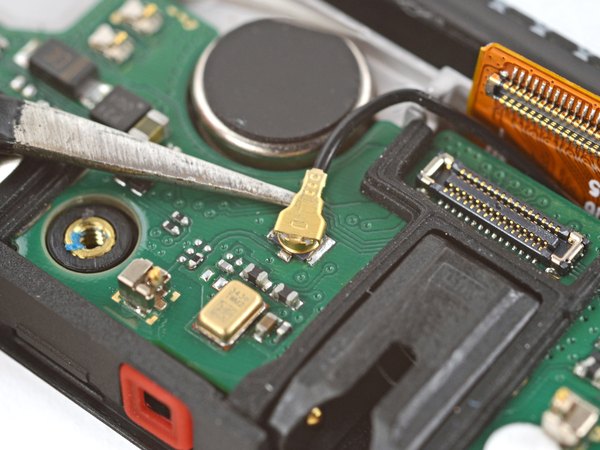

یکی از بازوهای پنس رو زیر گردن فلزی کانکتور [guide|25629|کابل مشکی آنتن|stepid=64972|new_window=true] که نزدیک مرکز برده قرار بده. کابل رو مستقیم به سمت بالا بکش تا قطع بشه.

برای وصل کردن دوباره کابل، سر فلزی رو روی سوکت تنظیم کن و با سمت تخت اسپاجر فشارش بده تا جا بره. اگه دیدی چفت نمیشه، دوباره تنظیمش کن و زور نزن.

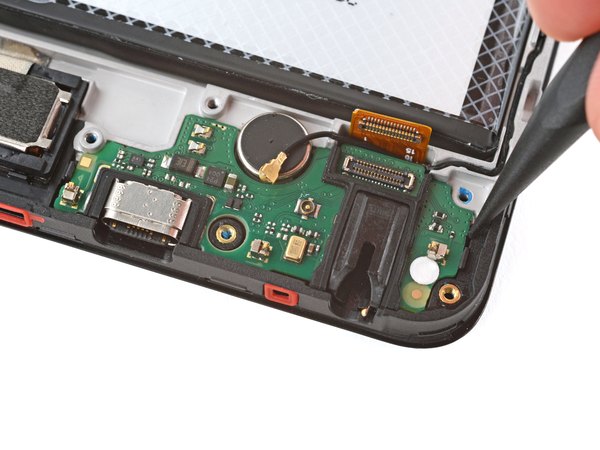

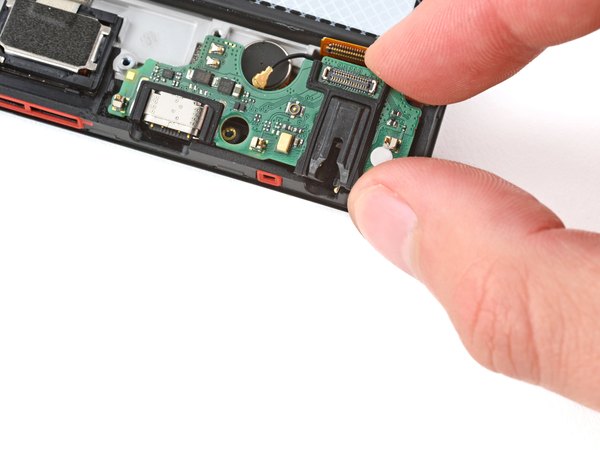

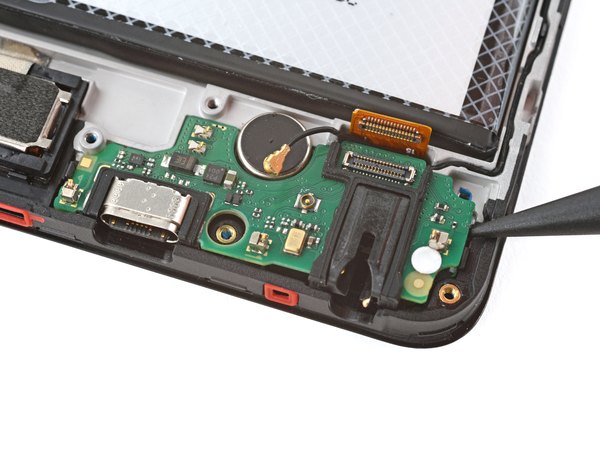

با نوک اسپاجر زیر لبه‌های سمت چپ و راست برد شارژ اهرم کن تا خارهاش باز بشن.

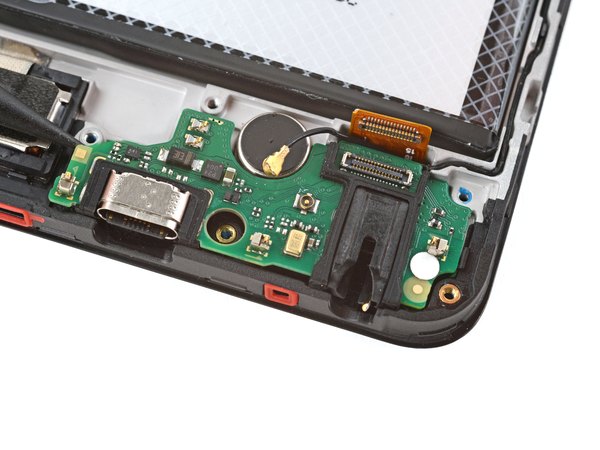

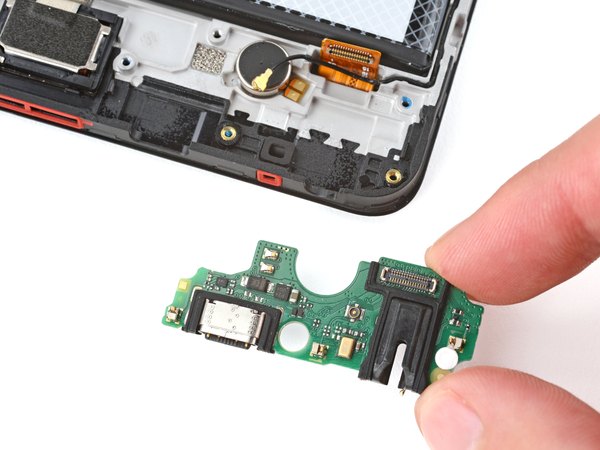

برد شارژ رو با احتیاط از روی گوشی بردار.

برای بستن گوشی:

مطمئن شو که فلت رابط به سمت بالا تا شده باشه و کابل مشکی آنتن هم دقیقا از توی شیار مخصوصش روی لبه سمت راست رد شده باشه. برد شارژ رو توی جایگاهش قرار بده و روی لبه‌هاش فشار بیار تا کاملا چفت بشه.

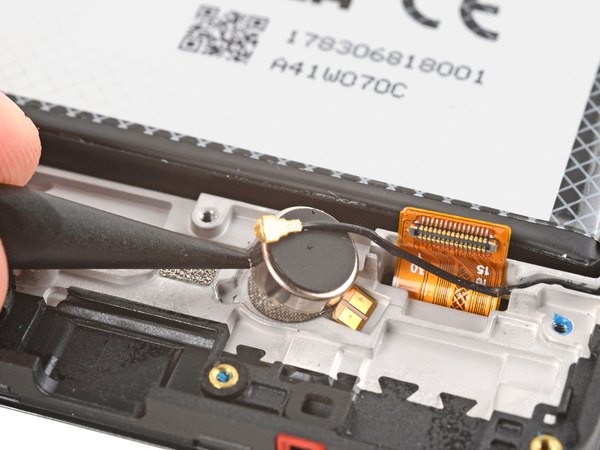

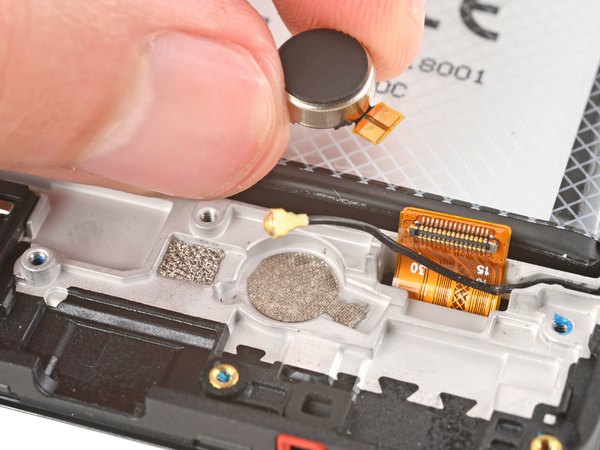

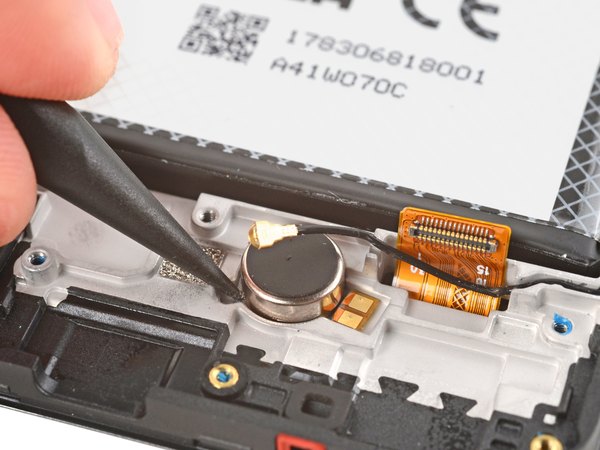

نوک اسپاجر رو ببر زیر سمت چپ موتور ویبره (نزدیک اون بریدگی کوچیک) و اهرم کن تا بلند بشه.

اگه دیدی موتور ویبره سفت چسبیده و کنده نمیشه، با یه قطره‌چکان یه کم الکل ایزوپروپیل (بالای 90 درصد) بریز زیرش تا چسبش نرم بشه.

موتور ویبره رو کامل دربیار.

موقع جمع کردن گوشی، از یه تیکه کوچیک [product|IF317-072-6|چسب دوطرفه|new_window=true] استفاده کن تا موتور ویبره محکم روی شاسی جدید بچسبه.

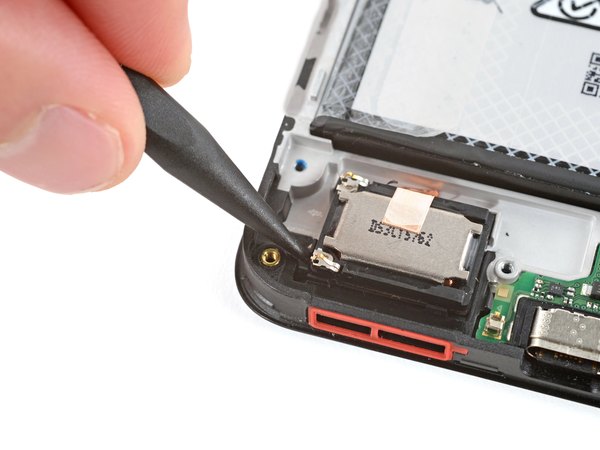

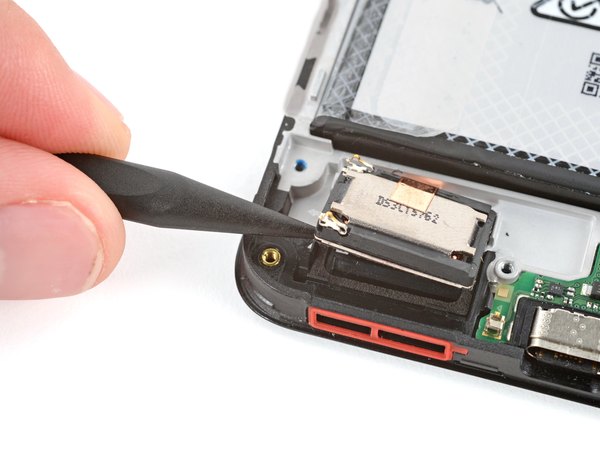

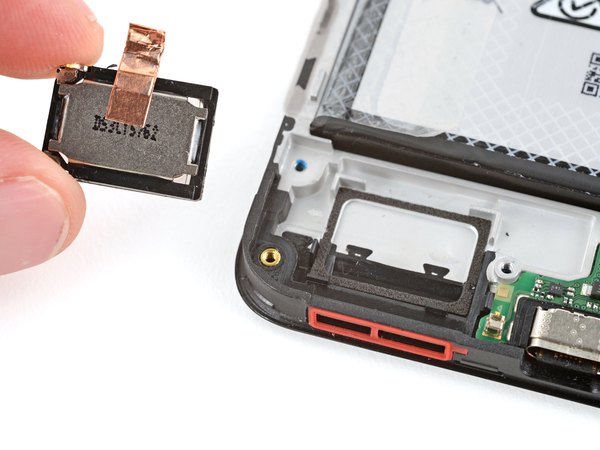

نوک اسپاجر رو زیر گوشه پایین سمت چپ بلندگو (اسپیکر اصلی) بنداز و اون رو اهرم کن. بلندگو رو بردار.

در زمان بستن گوشی:

روکش پلاستیکی روی چسب بلندگو رو از روی شاسی و صفحه نمایش جدید جدا کن. بلندگو رو طوری توی جاش فشار بده که کنتاکت‌های فلزیش سمت ''چپ'' باشن.

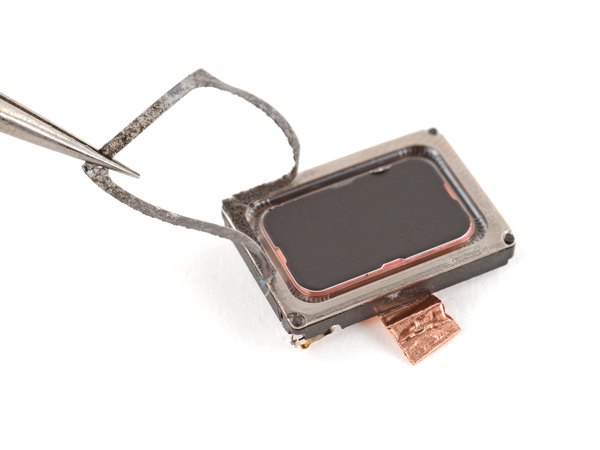

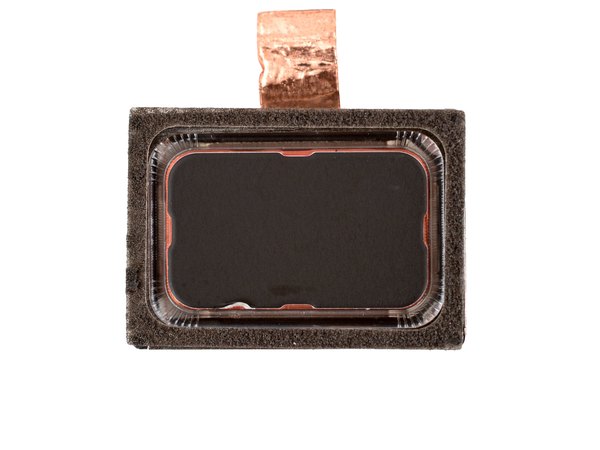

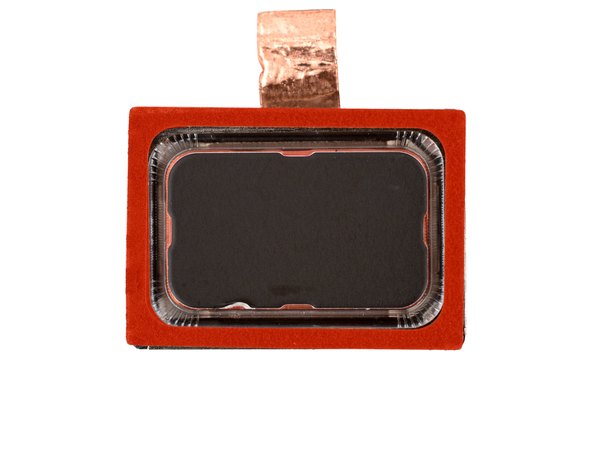

← با [product|IF145-020|پنس] لایه فومی چسب رو از دور تا دور قسمت زیرین بلندگو خیلی با دقت جدا کن.

این چسب رو دور بنداز چون دیگه قابل استفاده نیست.

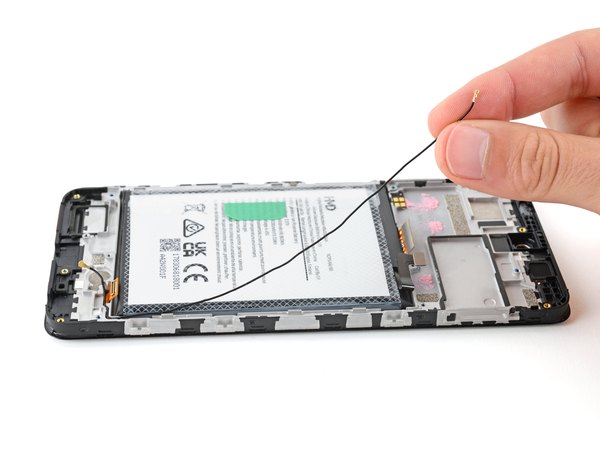

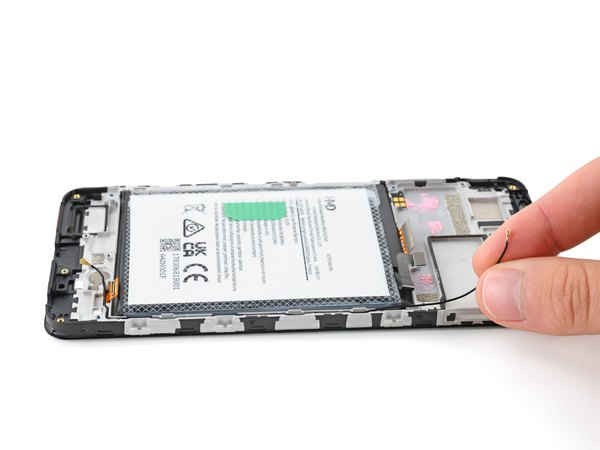

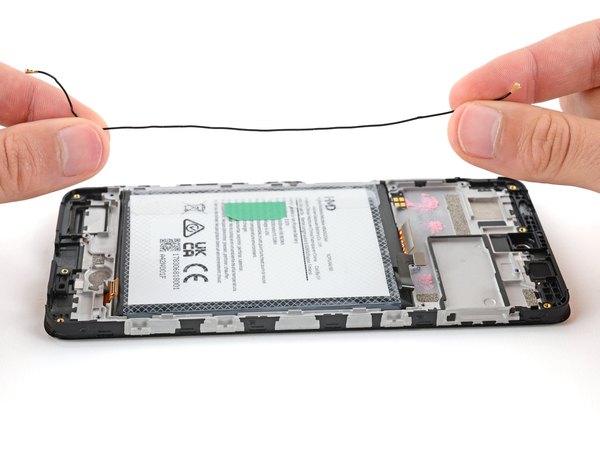

با کمک انگشتات کابل مشکی آنتن رو از توی شیارش روی لبه سمت راست گوشی بیرون بکش.

تو مراحل بعدی خیلی مراقب باش که باتری به هیچ‌وجه خم یا چروک نشه و سوراخ هم نشه. باتری آسیب‌دیده می‌تونه مواد شیمیایی خطرناکی نشت بده و باعث آتش‌سوزی بشه.

با انگشتات سه تا زبانه پلاستیکی کوچیک رو از لبه سمت چپ باتری به آرومی باز کن.

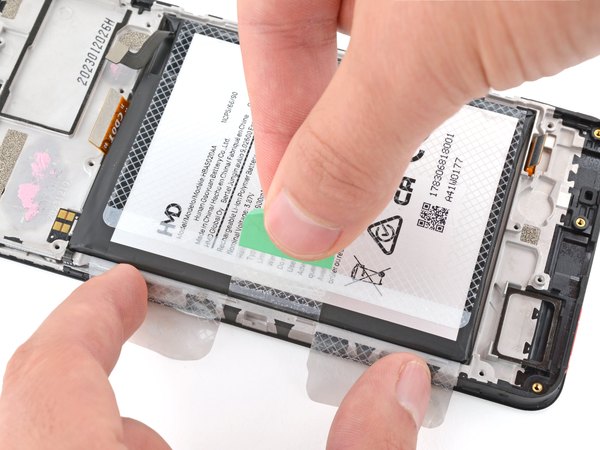

با یه دست، زبانه‌های شفاف بیرونی رو به سمت بیرون باتری تا کن و محکم روی میز نگه دار تا شاسی گوشی سفت و بی‌حرکت بمونه.

اگه مهار کردن این زبانه‌ها برات سخته، می‌تونی اونا رو ببری زیر گوشی و با چسب کاغذی به صفحه نمایش بچسبونیشون.

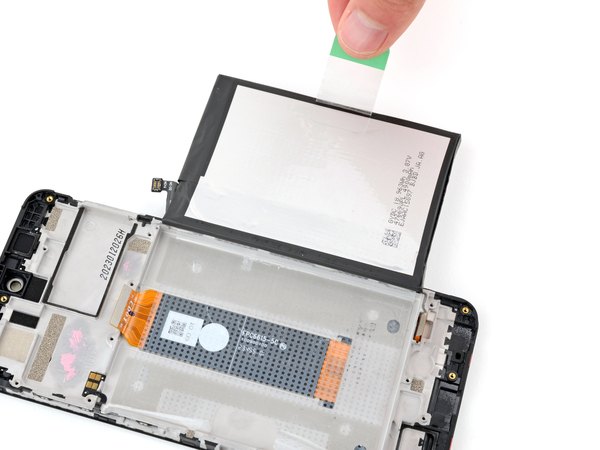

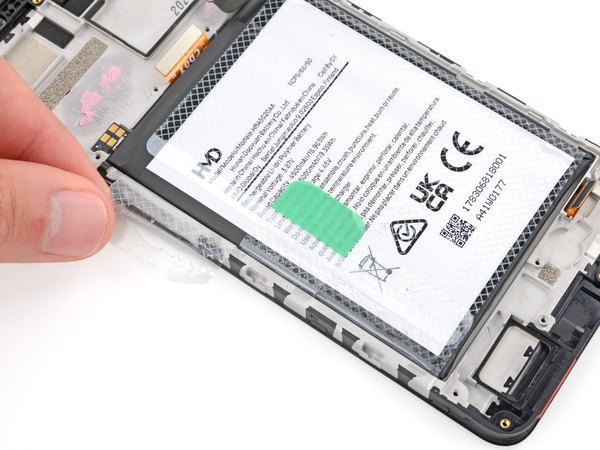

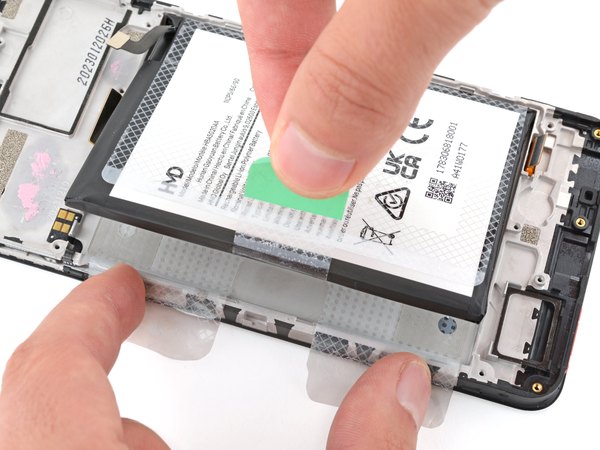

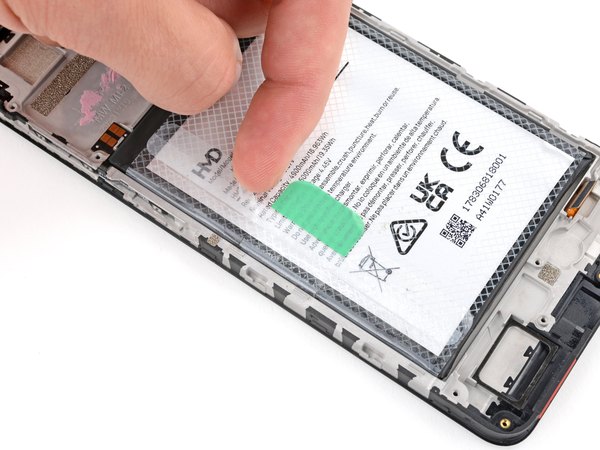

با دست دیگه‌ت، زبانه کششی سبز رنگ وسطی رو بگیر و کاملا مستقیم به سمت بالا بکش تا چسب زیر باتری جدا بشه. باتری رو بلند کن و روی لبه سمت راست گوشی بخوابون.

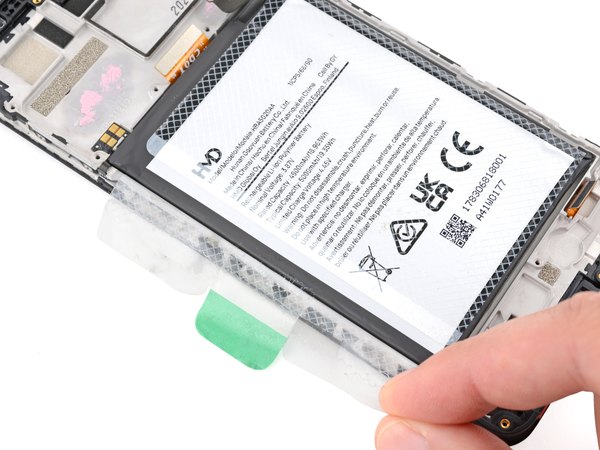

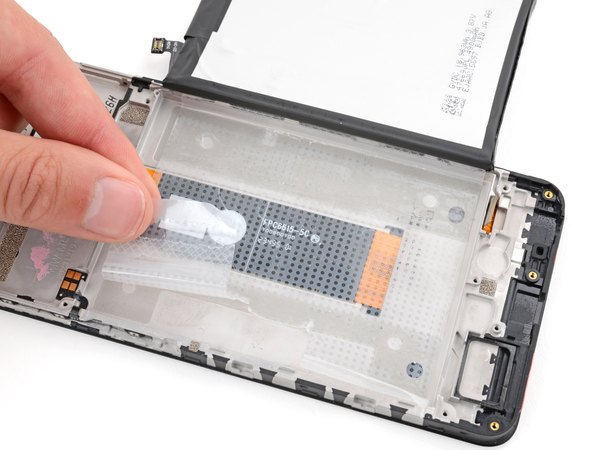

با انگشتات طلق پلاستیکی زیر باتری رو از روی فریم گوشی جدا کن.

اگه قراره همین باتری رو دوباره استفاده کنی، مراقب باش طلقش پاره نشه. اگه پاره شد، باید یه طلق پلاستیکی جدید تهیه کنی.

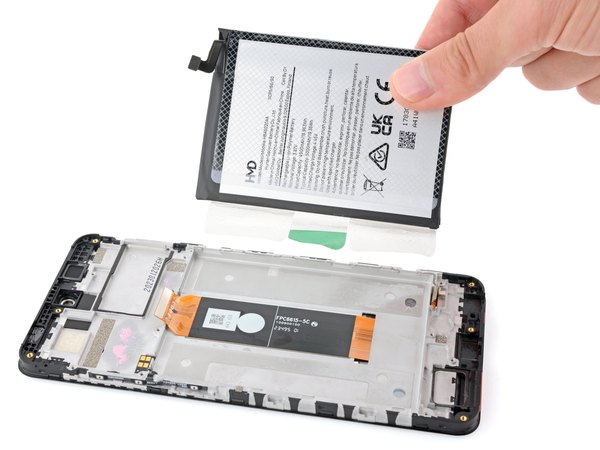

باتری و طلق پلاستیکیش رو کامل بردار.

موقع بستن دستگاه:

اگه می‌خوای همون باتری فابریک رو دوباره نصب کنی:

''***هیچ‌وقت از باتری آسیب‌دیده یا دفرمه شده دوباره استفاده نکن***'' — این کار به‌شدت خطرناکه. اگه باتری حتی یه ذره خم شده، تغییر شکل داده یا ''به هر نحوی'' آسیب دیده، حتما با یه باتری نو جایگزینش کن.

اگه طلق پلاستیکی موقع باز کردن پاره شده، ''خیلی با احتیاط'' از روی باتری بکنش؛ حواست باشه باتری اصلا خم نشه. طلق جدید رو روی باتری بچسبون و دقت کن که زبانه‌ها بیفتن سمت چپ. دو تا روکش پلاستیکی بزرگ رو از لبه‌های بیرونی جایگاه باتری بکن تا چسب زیرش معلوم بشه. باتری رو محکم توی جای خودش فشار بده؛ دقت کن که فلتش سمت لبه بالایی باشه.

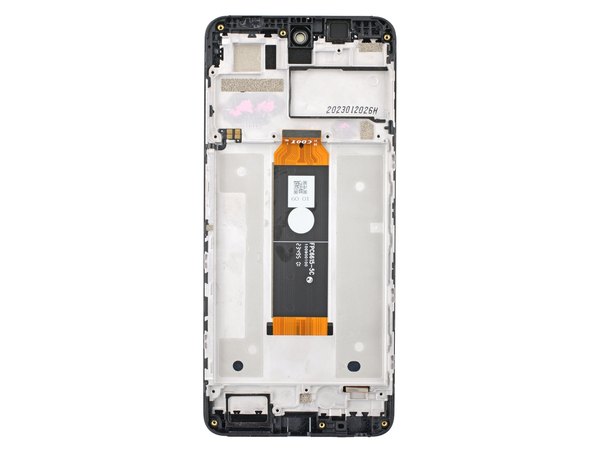

الان فقط صفحه نمایش و شاسی قدیمی برات باقی مونده.

زمان مونتاژ:

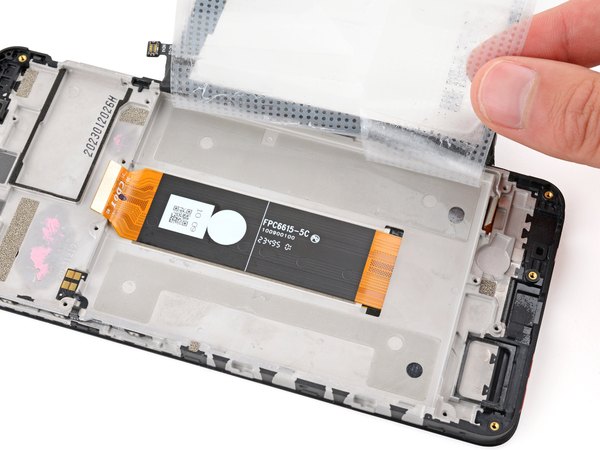

روکش بزرگ زیر فلت صفحه نمایش رو توی شاسی و قطعه ''جدیدت'' بکن. فلت تصویر رو محکم سر جاش فشار بده تا با چسبی که اونجاست کاملا فیکس بشه.

الان دیگه تمام قطعات رو از روی شاسی قدیمی باز کردی و آماده‌ای تا همه رو روی شاسی جدید سوار کنی. قبل از بستن، قطعه جدیدت رو خوب بررسی کن؛ شاید لازم باشه روکش‌های چسبش رو بکنی یا قطعات ریزی که جا مونده رو به شاسی جدید منتقل کنی. برای جمع کردن گوشی، فقط کافیه مراحلی که با هم رفتیم رو از آخر به اول انجام بدی.

راستی، اگه باتری گوشی رو هم نو کردی، یادت نره حتما کالیبره‌اش کنی تا بهترین بازدهی رو بهت بده. امیدوارم این راهنمای تخصصی از آیسی‌مدار حسابی به کارت اومده باشه و یه تعمیر بی‌نقص رو تجربه کرده باشی. برای دوستای تعمیرکارت هم بفرست تا اونا هم تو کارشون سریع‌تر پیش برن!
