تعویض صفحه نمایش نوکیا G22

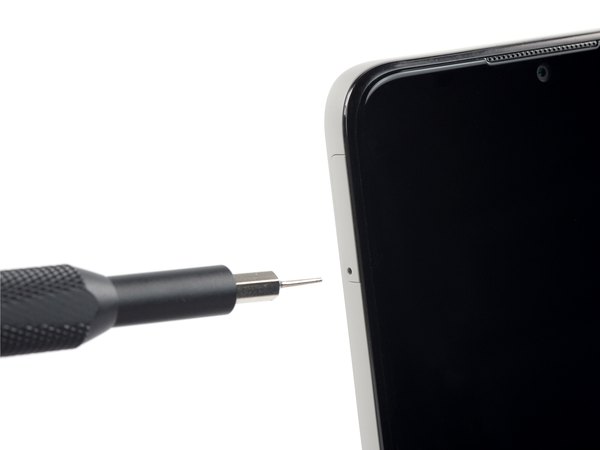

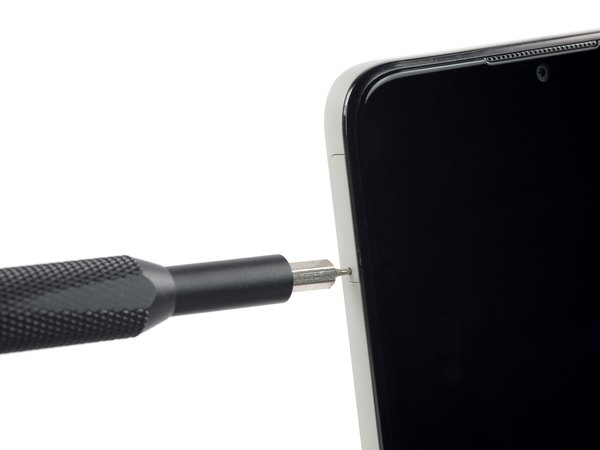

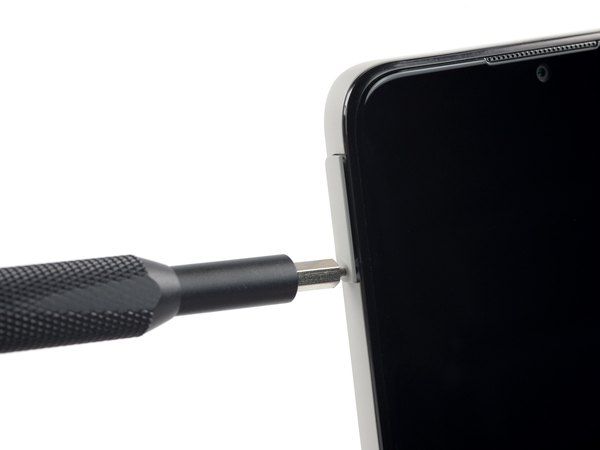

اول از همه باید خشاب سیم‌کارت رو دربیاریم. سوزن مخصوص سیم‌کارت (یا یه گیره کاغذ صاف شده) رو بردار و داخل سوراخ کوچیکی که روی لبه سمت چپ و بالای گوشی هست فرو کن. حالا یه فشار محکم و مستقیم بهش بیار تا خشاب یه مقدار از جاش بزنه بیرون.

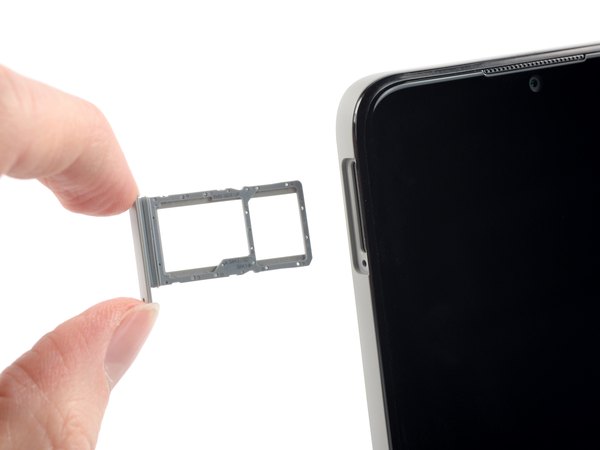

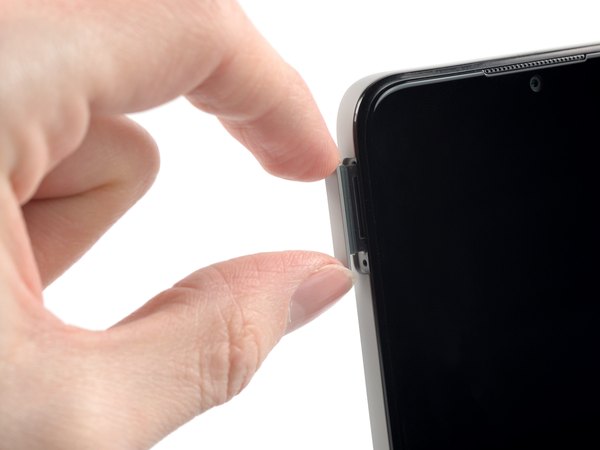

حالا خشاب سیم‌کارت رو با انگشتات بگیر و کاملا از گوشی خارجش کن.

یادت باشه موقع بستن گوشی، وقتی می‌خوای سیم‌کارت یا مموری کارت رو دوباره جا بزنی، حتما به جهت درستشون دقت کن تا کاملا تو خشاب بشینن و بعد خشاب رو وارد گوشی کن.

قاب پشتی این گوشی با چند تا گیره پلاستیکی محکم به بدنه وصل شده که باید دونه‌دونه بازشون کنیم.

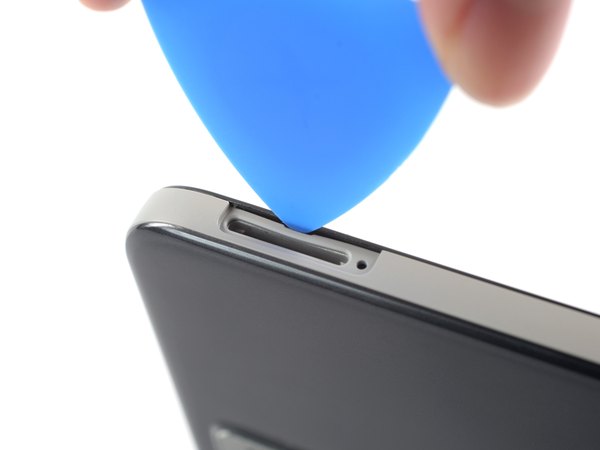

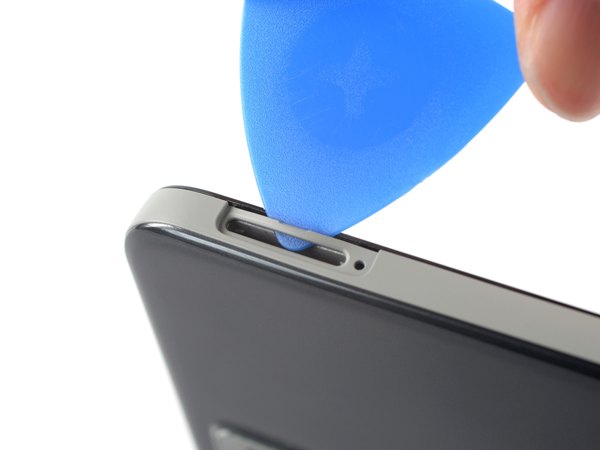

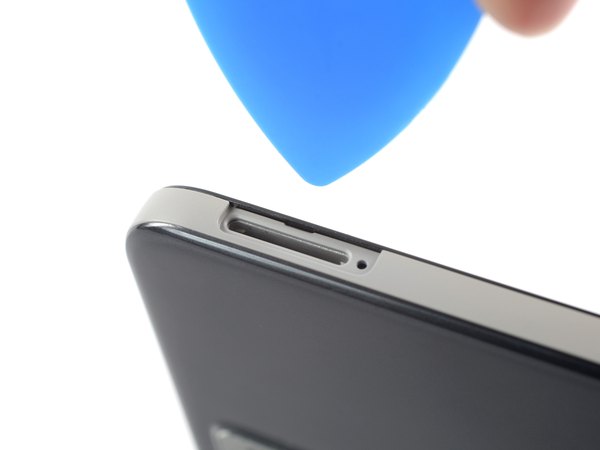

یه پیک بازکننده پلاستیکی بردار و نوک اون رو دقیقا تو شیار باریکی که داخل فضای خالی خشاب سیم‌کارت می‌بینی، فرو کن تا یه شکاف کوچیک بین قاب و بدنه ایجاد بشه.

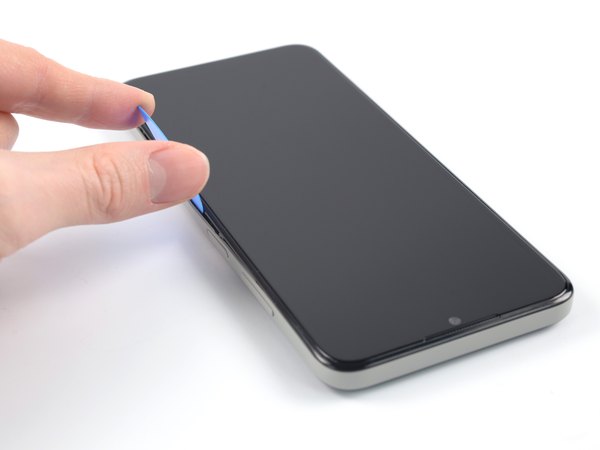

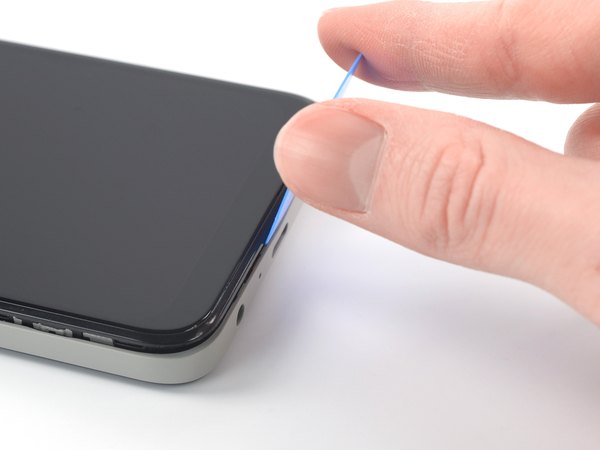

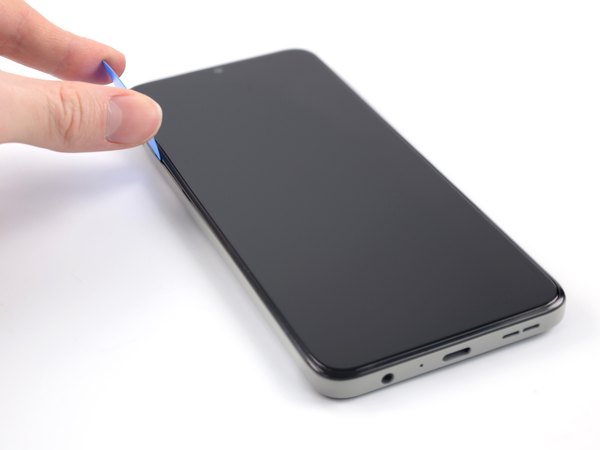

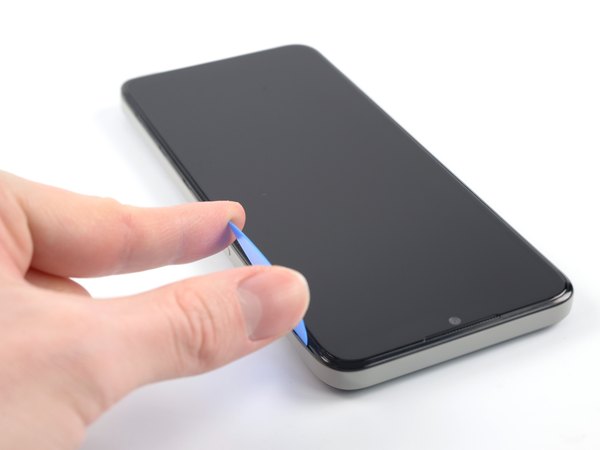

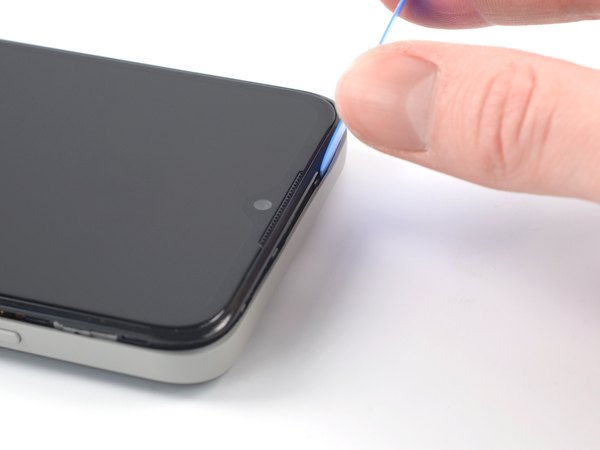

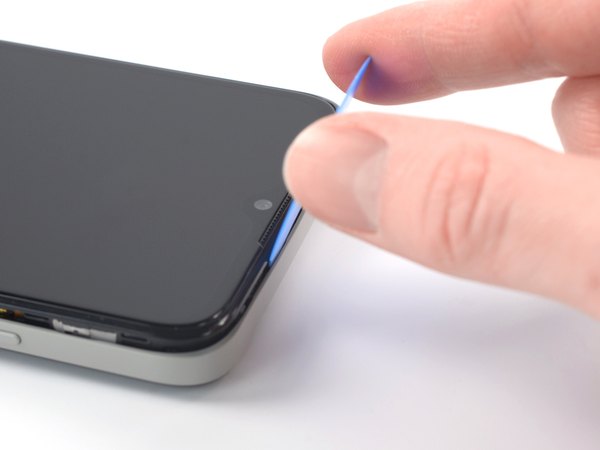

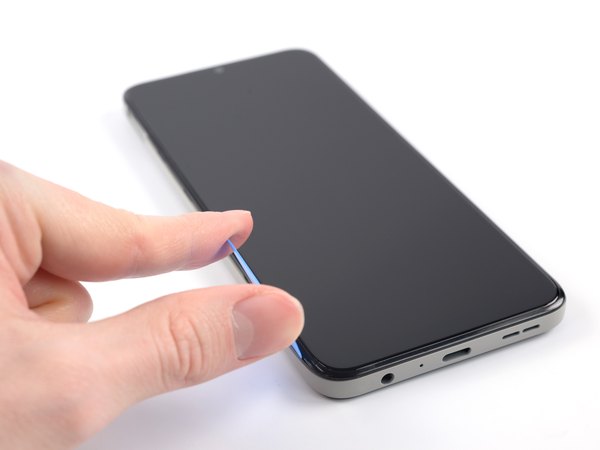

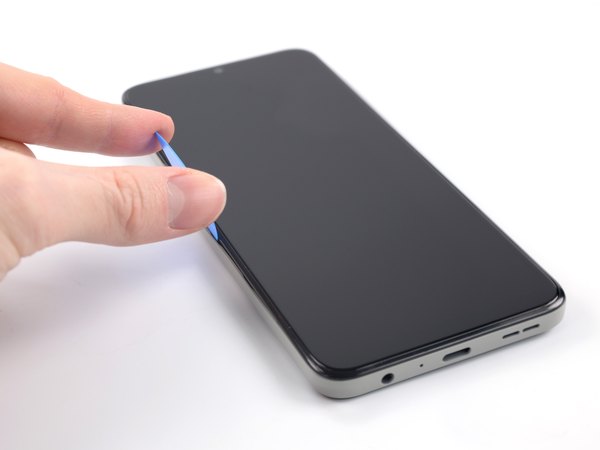

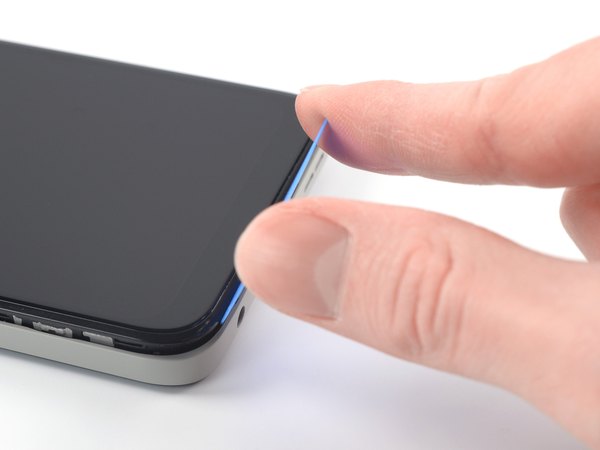

پیک رو با یه زاویه تند رو به پایین، بین قاب پشتی و فریم صفحه نمایش قرار بده. حالا پیک رو به آرومی به سمت لبه سمت چپ گوشی بکش تا اولین گیره‌های پلاستیکی با صدای کلیک باز بشن.

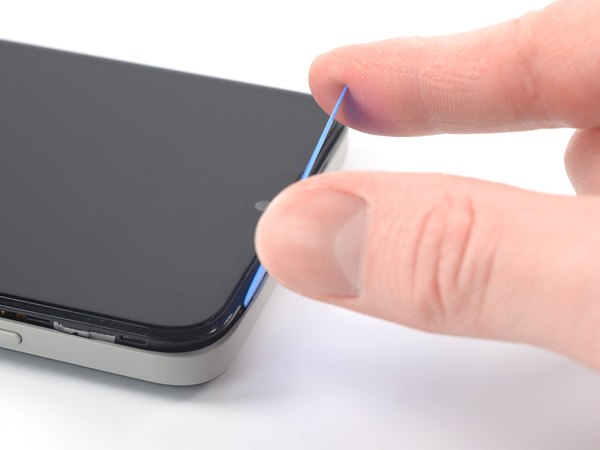

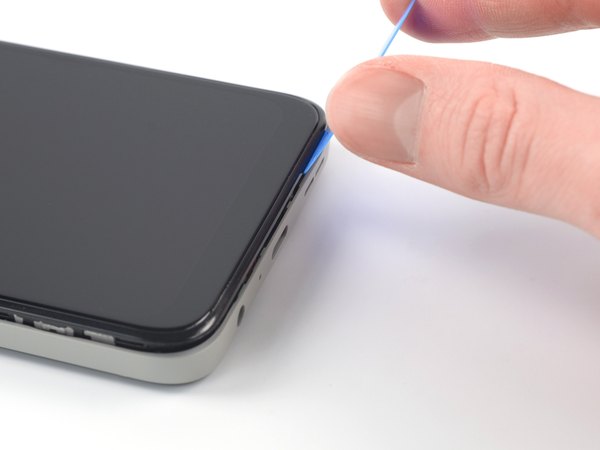

وقتی به گوشه گوشی رسیدی، پیک رو بچرخان و مسیرت رو روی لبه پایینی گوشی ادامه بده تا گیره‌های این قسمت هم کامل آزاد بشن.

حالا همین کار رو برای لبه سمت راست گوشی تکرار کن و پیک رو به سمت بالا بکش تا قاب پشتی بیشتر از بدنه جدا بشه.

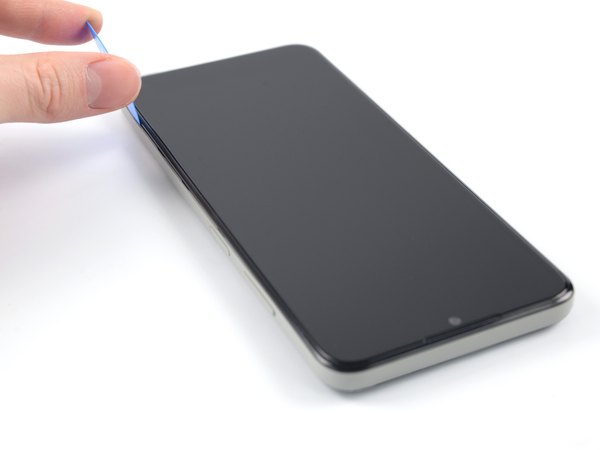

در نهایت پیک رو روی لبه بالایی گوشی بکش تا تمام گیره‌های پلاستیکی باقی‌مانده هم باز بشن و قاب دور تا دور آزاد بشه.

حواست باشه که اصلا سعی نکنی قاب پشتی رو یکدفعه و کامل جدا کنی! این قاب هنوز با یه فلت به داخل گوشی وصله.

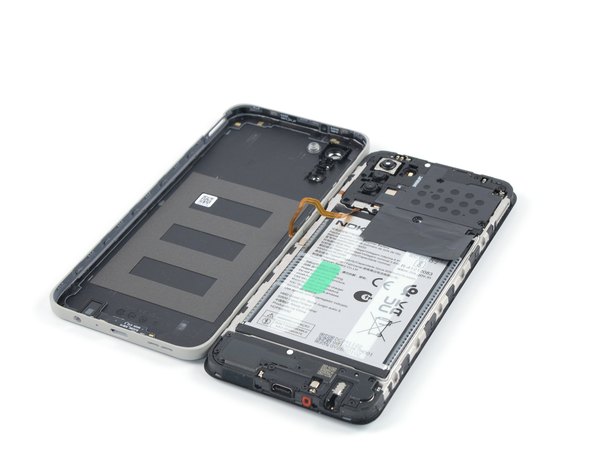

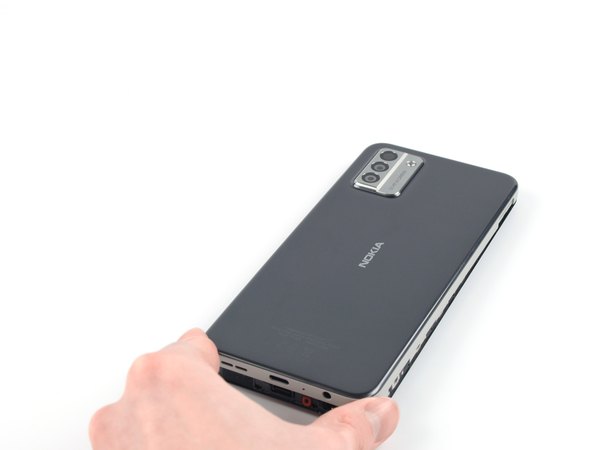

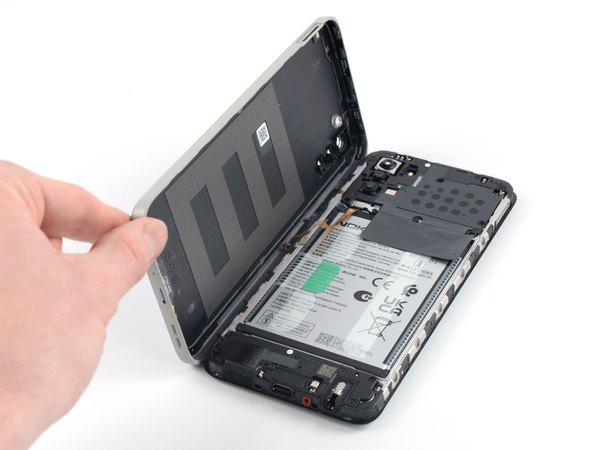

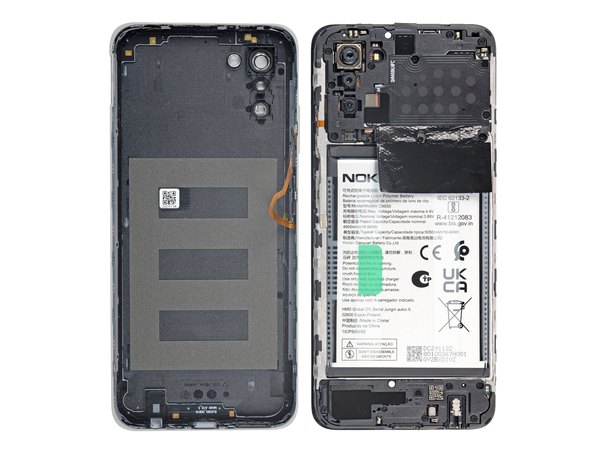

گوشی رو جوری روی میز بذار که صفحه نمایش رو به پایین باشه. حالا لبه سمت راست قاب پشتی رو به آرومی بگیر و مثل جلد یه کتاب بازش کن.

خیلی احتیاط کن که موقع باز کردن قاب، کابل حسگر اثر انگشت کشیده یا پاره نشه. این فلت خیلی ظریفه.

قاب پشتی رو به همون حالت باز شده، کنار گوشی روی میز بخوابون تا به کابلش فشاری نیاد.

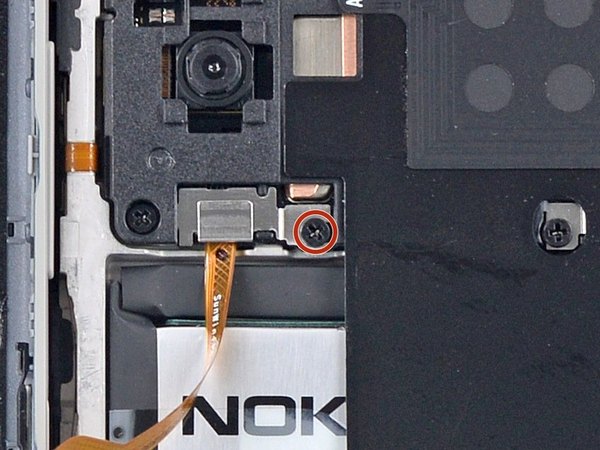

← با استفاده از یه پیچ‌گوشتی چهارسو، پیچ 3٫8 میلی‌متری که براکت فلزی حسگر اثر انگشت رو نگه داشته، باز کن.

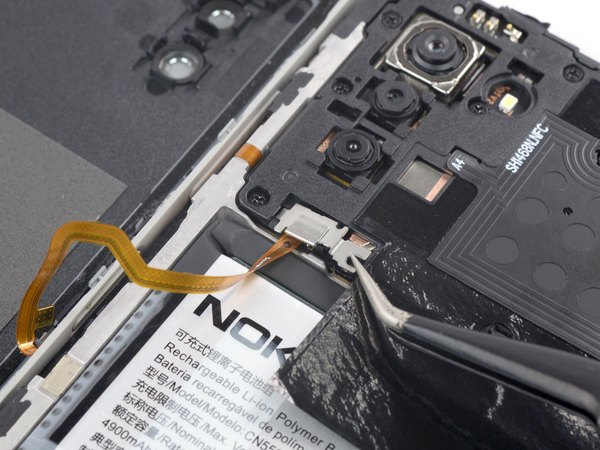

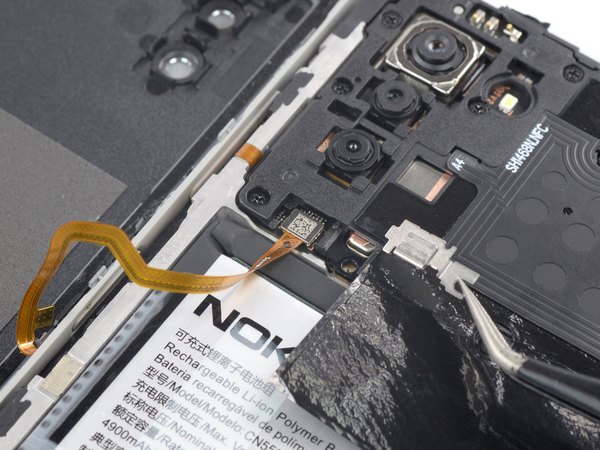

حالا با یه پنس یا خیلی راحت با انگشتات، براکت محافظ حسگر اثر انگشت رو بردار و کنار بذار.

مراقب باش نوک پنس به باتری برخورد نکنه. سوراخ شدن یا له شدن باتری می‌تونه باعث نشت مواد شیمیایی خطرناک یا حتی آتش‌سوزی بشه.

موقع جمع کردن گوشی، یادت نره که این براکت و گیره فلزی کوچیکش رو دقیقا تو جایگاه خودشون زیر درپوش مادربرد تراز کنی.

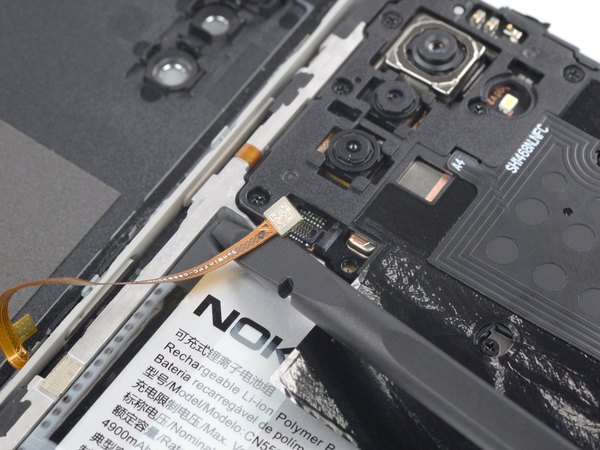

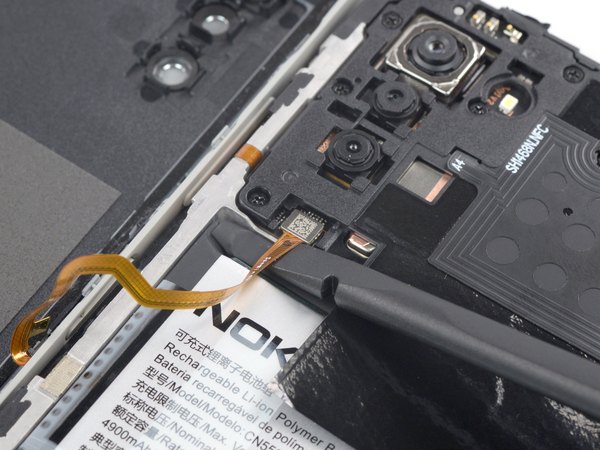

از سر تخت یه اسپاجر استفاده کن و اون رو زیر کانکتور حسگر اثر انگشت بنداز. کانکتور رو مستقیم به سمت بالا اهرم کن تا از روی برد جدا بشه.

برای وصل کردن دوباره این نوع کانکتورها، اول اون رو دقیقا روی سوکت تراز کن و یه سمتش رو فشار بده تا جا بره، بعد سمت دیگه‌اش رو فشار بده. هیچ‌وقت وسط کانکتور رو فشار نده چون ممکنه پین‌هاش کج بشن.

حالا که کابل آزاد شد، می‌تونی قاب پشتی رو کاملا از گوشی جدا کنی و بذاریش کنار.

روی یکی از پیچ‌های بالایی یه برچسب سفید رنگ می‌بینی. با نوک پیچ‌گوشتی یا پنس این برچسب رو سوراخ کن یا برش دار تا بتونی پیچ رو باز کنی.

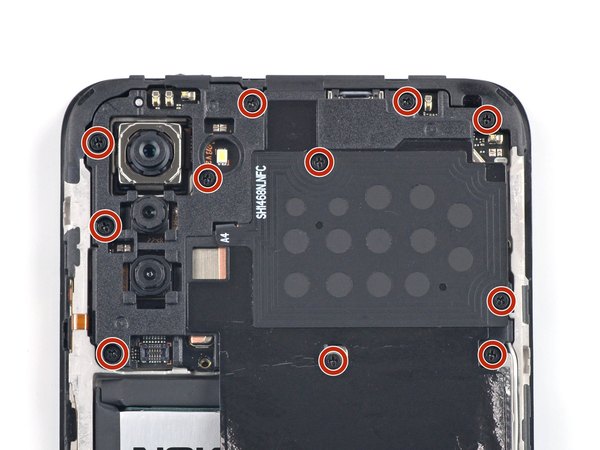

← پیچ‌گوشتی چهارسو رو بردار و یازده تا پیچ 3٫8 میلی‌متری که درپوش پلاستیکی مادربرد رو سر جاش نگه داشتن، دونه‌دونه باز کن.

درپوش مادربرد هنوز با چند تا گیره پلاستیکی کوچیک به بدنه متصله، پس با زور نکشش.

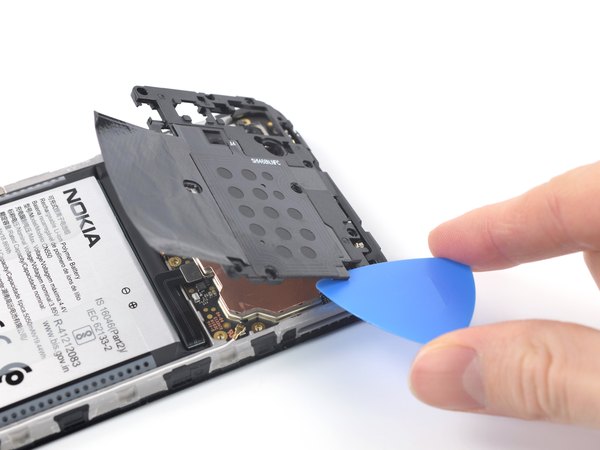

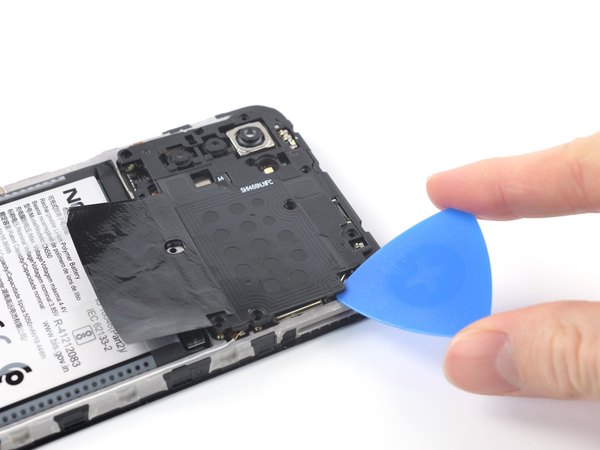

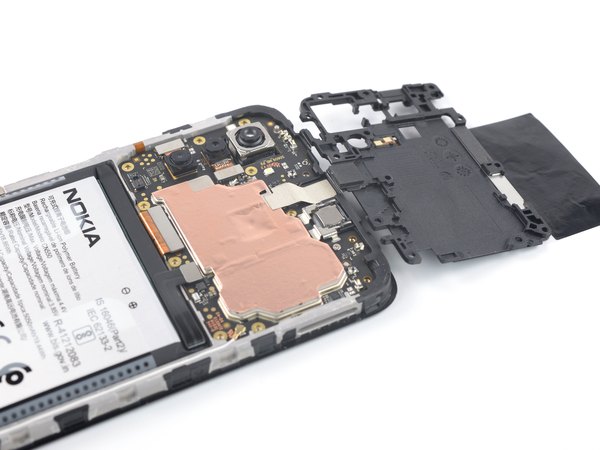

نوک پیک رو زیر لبه سمت راست درپوش مادربرد بنداز و کمی اهرم کن تا گیره‌های پلاستیکی آزاد بشن. حالا درپوش رو از سمت لبه بالایی گوشی به سمت بالا بلند کن.

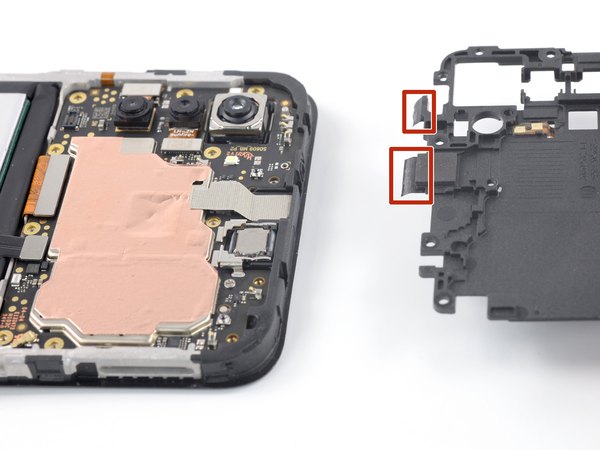

← درپوش مادربرد دو تا نوار چسب کوتاه داره که روی لبه بالایی و فریم گوشی کشیده شدن.

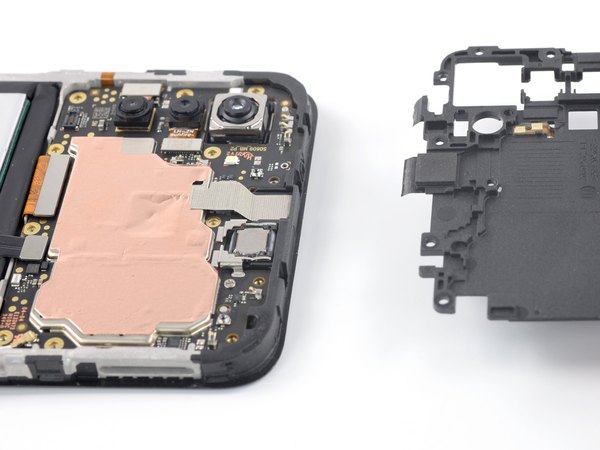

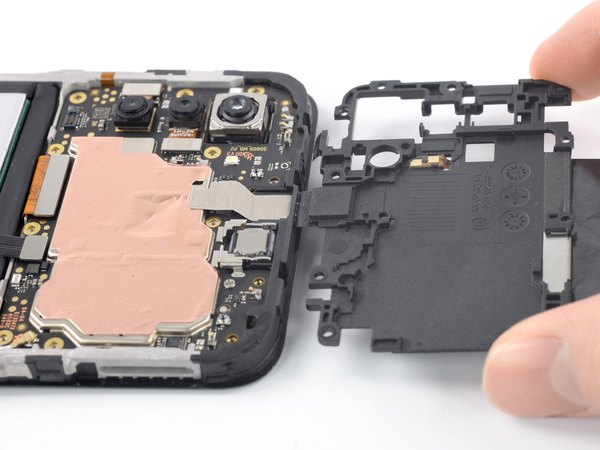

درپوش رو به آرومی از روی فریم بکش تا این چسب‌ها جدا بشن و بتونی درپوش رو کاملا از گوشی خارج کنی.

موقع بستن گوشی، وقتی درپوش رو سر جاش گذاشتی، یادت نره این چسب‌ها رو دوباره روی فریم بخوابونی تا درپوش محکم بشه.

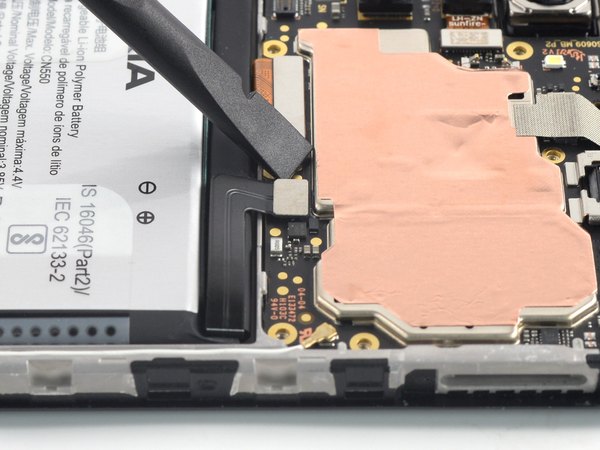

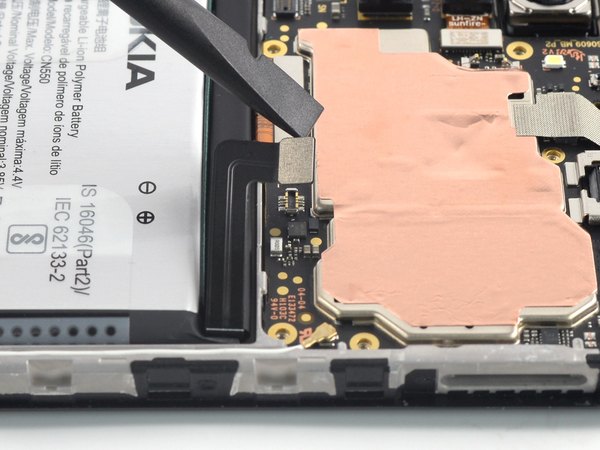

بریم سراغ مهم‌ترین کار یعنی قطع کردن جریان برق! با سر تخت اسپاجر، کانکتور کابل باتری رو اهرم کن و به سمت بالا بکش تا از روی مادربرد جدا بشه.

اینجا هم روی یکی از پیچ‌های بالایی بلندگو یه برچسب سفید هست که باید با پنس یا پیچ‌گوشتی سوراخش کنی.

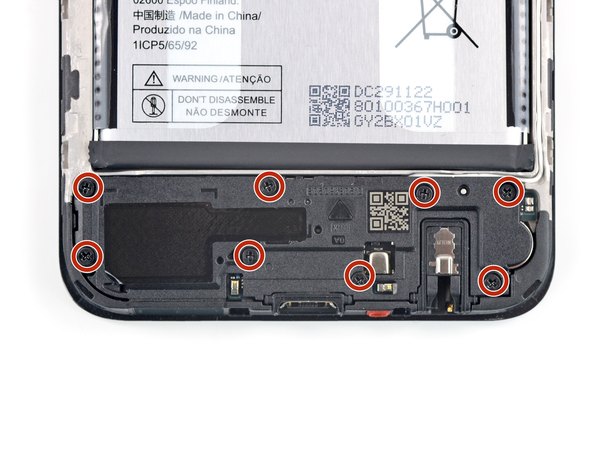

← حالا با پیچ‌گوشتی چهارسو، هر 8 تا پیچ 3٫8 میلی‌متری که محفظه بلندگوی پایین رو روی فریم نگه داشتن، باز کن.

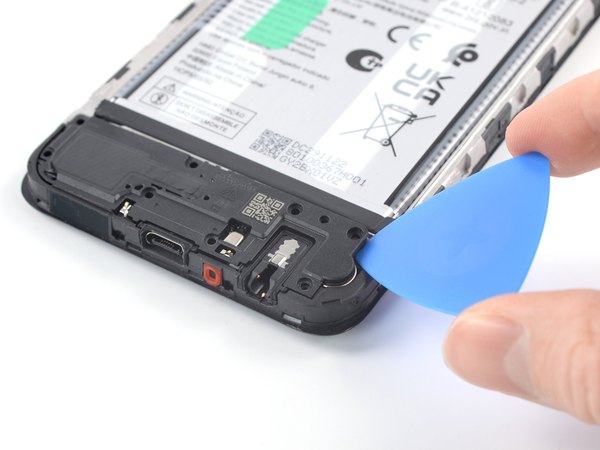

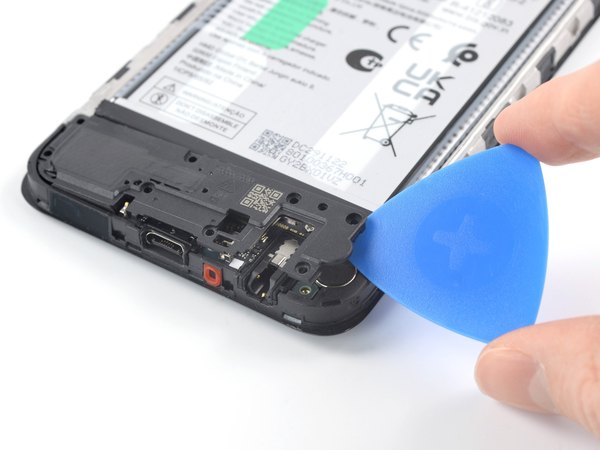

پیک بازکننده رو زیر لبه سمت راست محفظه بلندگو قرار بده. حالا پیک رو یه کم بچرخان تا بلندگو از زیر گیره‌های پلاستیکی که اونو نگه داشتن آزاد بشه و کمی بیاد بالا.

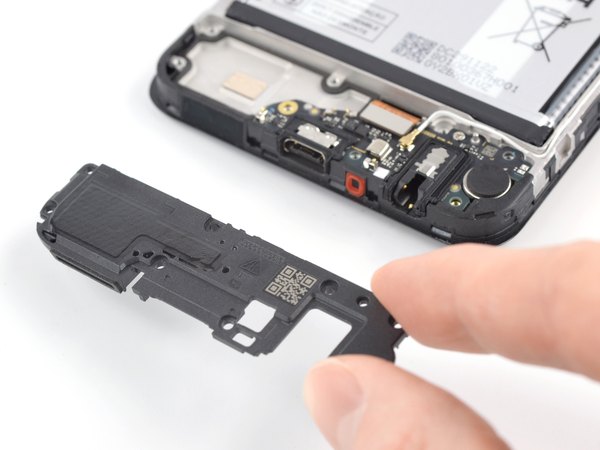

محفظه بلندگو رو با انگشتات یا یه پنس بگیر و خیلی راحت از روی گوشی برش دار.

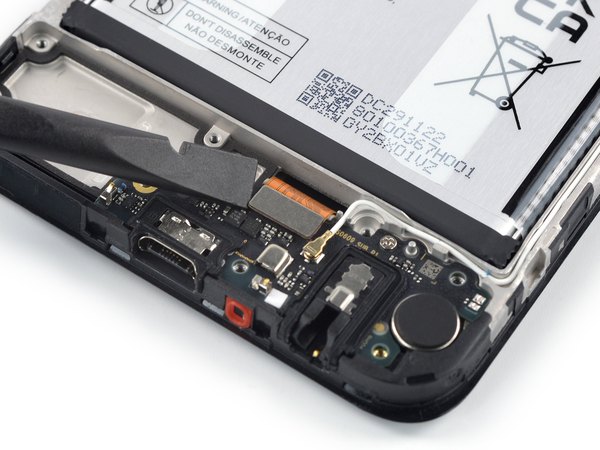

با استفاده از سر تخت اسپاجر، کانکتور فلت صفحه نمایش رو به سمت بالا اهرم کن تا از روی مادربرد جدا بشه.

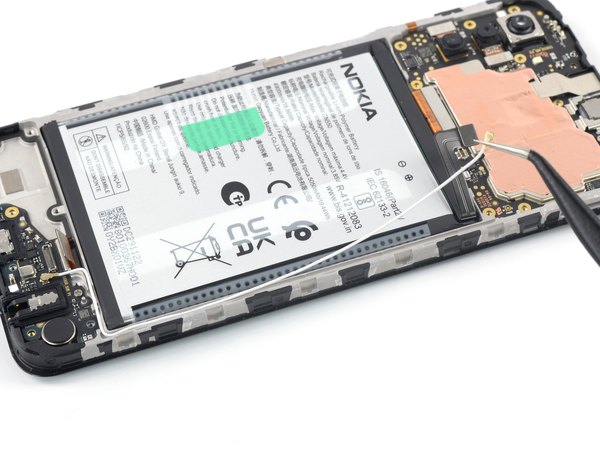

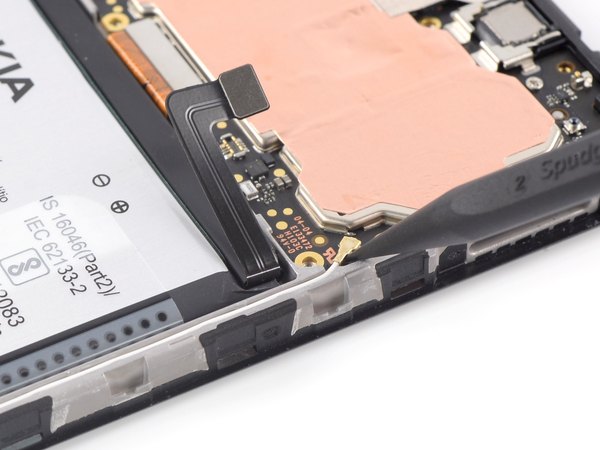

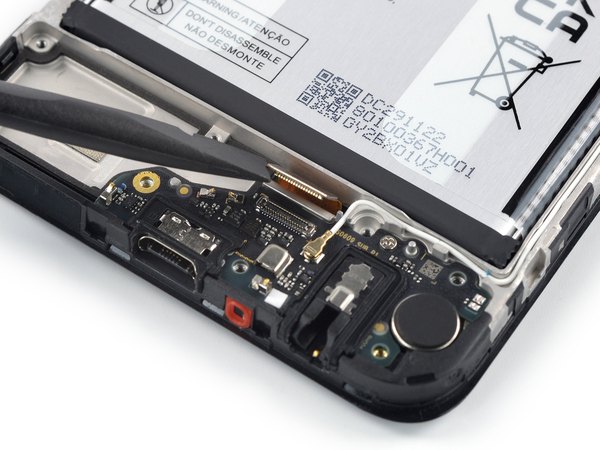

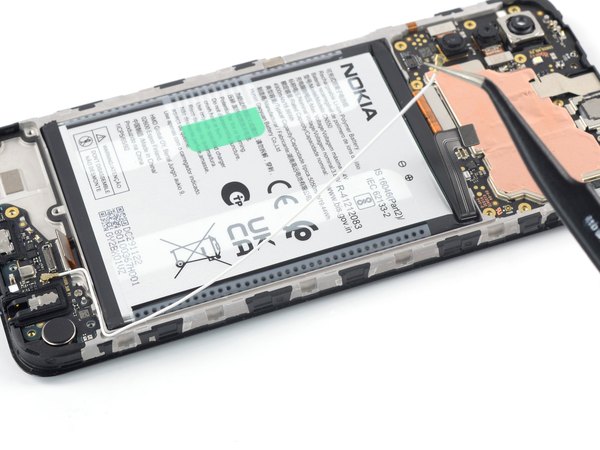

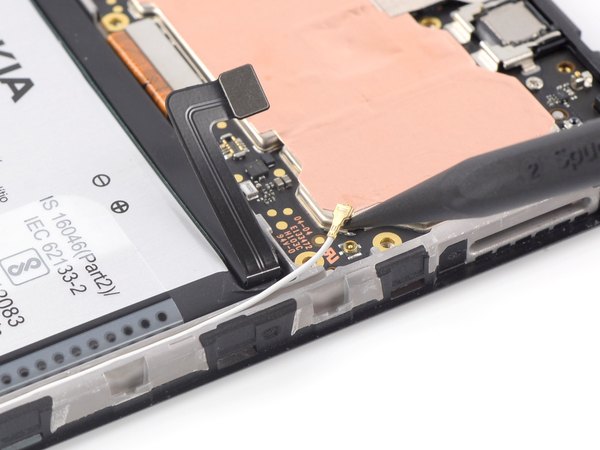

حالا سر نوک‌تیز اسپاجر رو بردار و کانکتور ظریف کابل آنتن رو به آرومی به سمت بالا بکش تا از روی مادربرد قطع بشه.

با کمک پنس یا انگشتات، کابل آنتن رو از داخل شیار مخصوصش که روی فریم گوشی طراحی شده، بیرون بکش تا کاملا آزاد بشه.

موقع مونتاژ کردن، پیشنهاد می‌کنم اول کابل آنتن رو به مادربرد وصل کنی و بعد بقیه کابل رو داخل شیار فریم جا بزنی؛ اینطوری کار راحت‌تره.

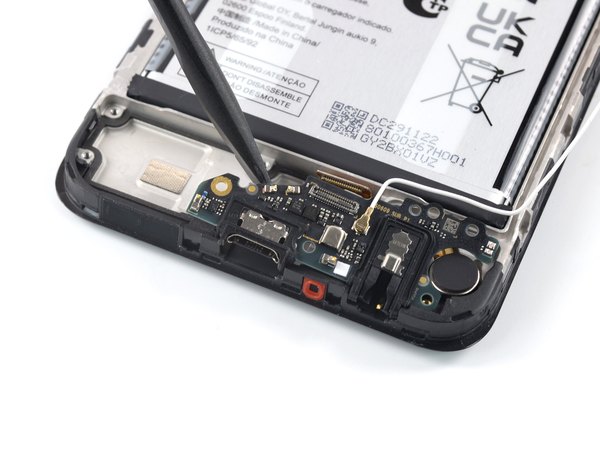

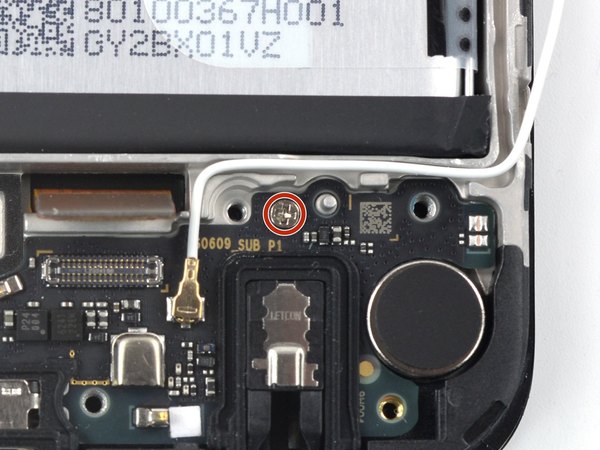

← پیچ‌گوشتی چهارسو رو بردار و پیچ‌های 2٫8 میلی‌متری که برد شارژ (پورت پایین گوشی) رو سر جاش محکم کردن، باز کن.

سر تخت اسپاجر رو زیر لبه بالایی برد شارژ قرار بده. اسپاجر رو کمی بچرخان تا برد شارژ اهرم بشه و بیاد بالا؛ به قدری که بتونی با انگشتات بگیریش.

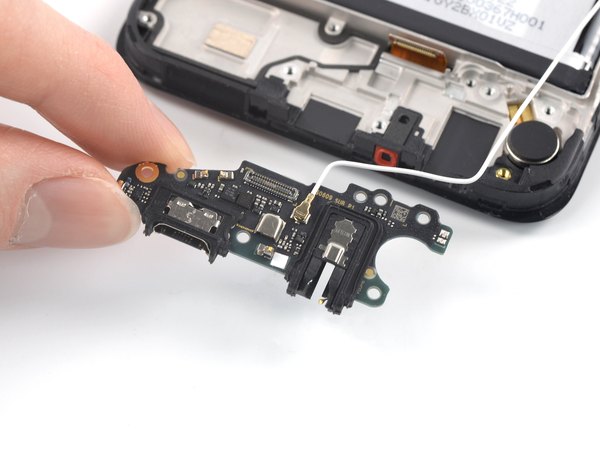

حالا برد شارژ رو بگیر و به طور کامل از روی شاسی گوشی برش دار.

موتور ویبره با یه چسب دوطرفه نسبتا ضعیف سر جاش چسبیده.

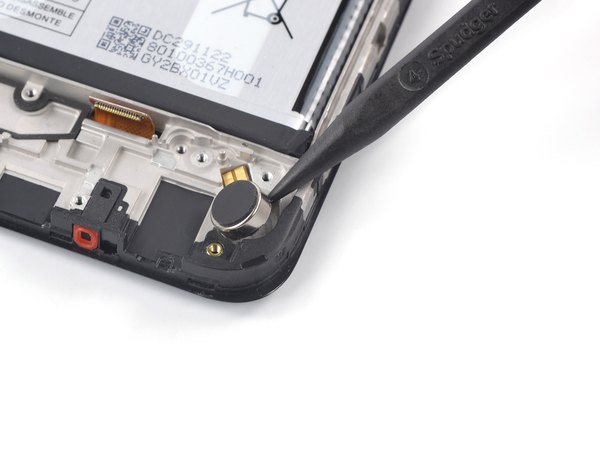

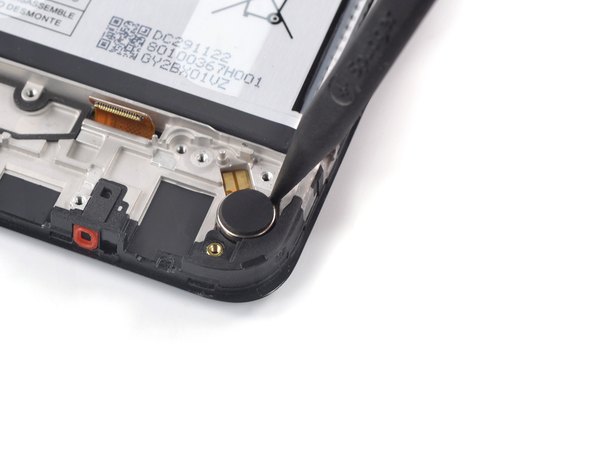

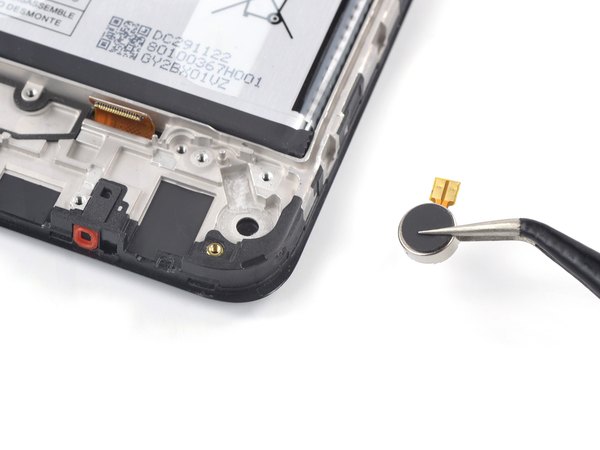

نوک تیز اسپاجر رو داخل شیار کوچیکی که تو قسمت بالا و سمت راست موتور ویبره قرار داره، فرو کن. اسپاجر رو اهرم کن تا موتور ویبره از روی چسب زیرش بلند بشه و بتونی برش داری. پایه یا محافظ لاستیکی موتور ویبره رو هم با کمک یه پنس یا انگشتات از گوشی خارج کن.

موقع بستن، اگه چسب زیر ویبره هنوز چسبندگی داشت می‌تونی از همون استفاده کنی. وگرنه اونو تمیز کن و یه تکه چسب دوطرفه جدید (مثل چسب Tesa) زیرش بزن.

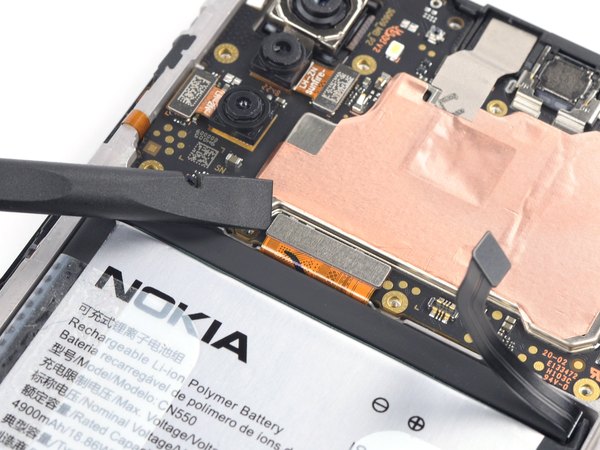

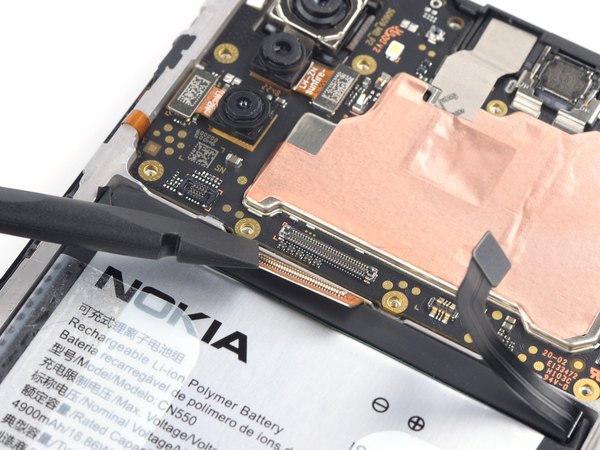

دوباره از سر تخت اسپاجر استفاده کن و این بار سمت دیگه کانکتور فلت صفحه نمایش رو با اهرم کردن به سمت بالا، از روی سوکتش آزاد کن.

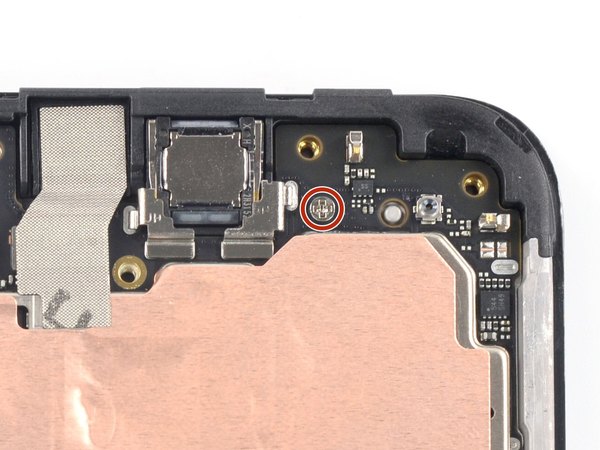

← یه پیچ 2٫8 میلی‌متری روی مادربرد مونده که اونو نگه می‌داره. با پیچ‌گوشتی چهارسو این پیچ رو هم باز کن.

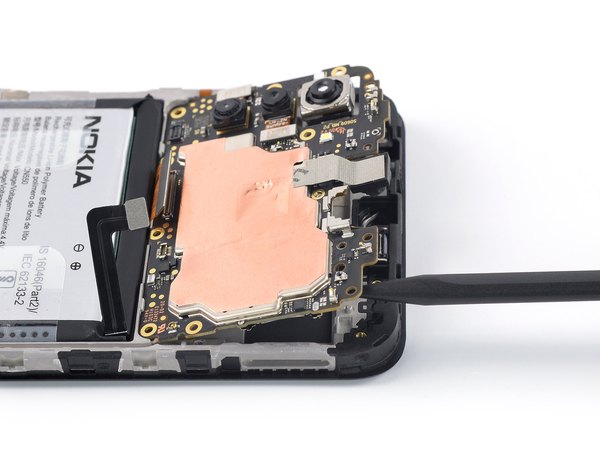

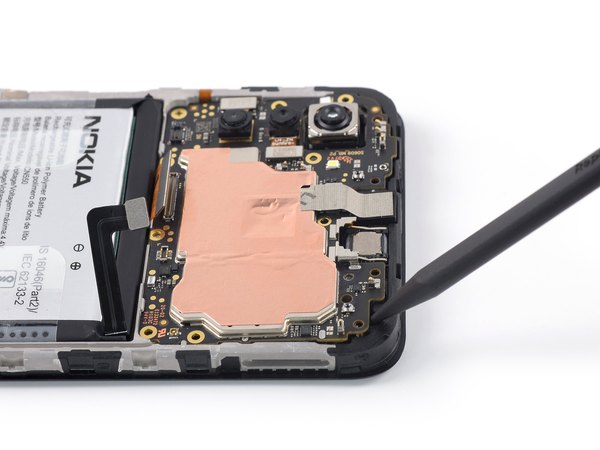

سر تخت اسپاجر رو زیر لبه سمت راست و بالای مادربرد بنداز. به آرومی مادربرد رو اهرم کن تا به اندازه‌ای بالا بیاد که بتونی با دست بگیریش.

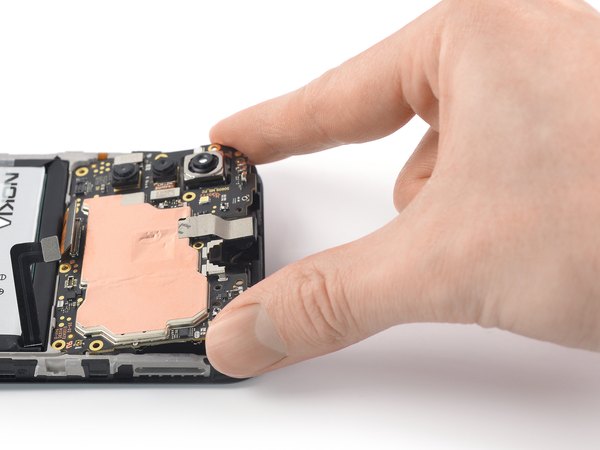

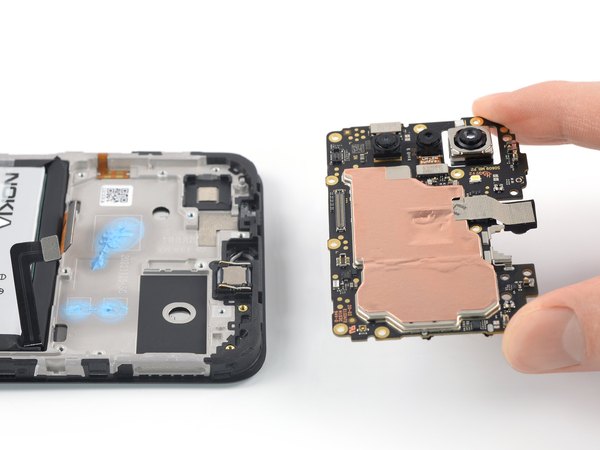

مادربرد رو خیلی با احتیاط از روی شاسی بلند کن و کنار بذار.

حواست باشه موقع جمع کردن گوشی، حتما مقدار کمی خمیر سیلیکون (Thermal Paste) روی قسمت‌های مشخص شده‌ی فریم صفحه نمایش جدید بزنی تا انتقال حرارت قطعات روی برد به درستی انجام بشه.

بلندگوی مکالمه (کپسول بالای گوشی) با یه چسب ضعیف به فریم چسبیده.

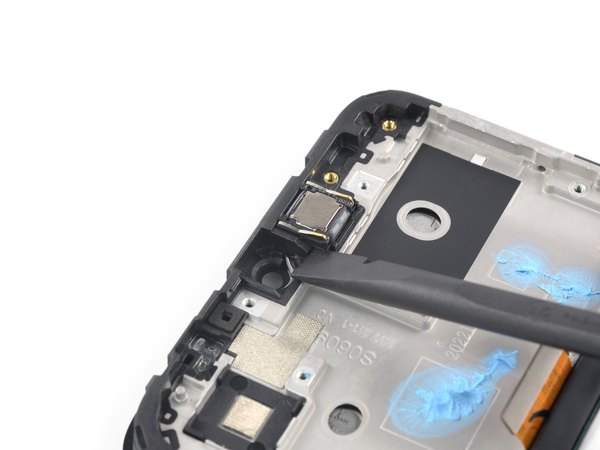

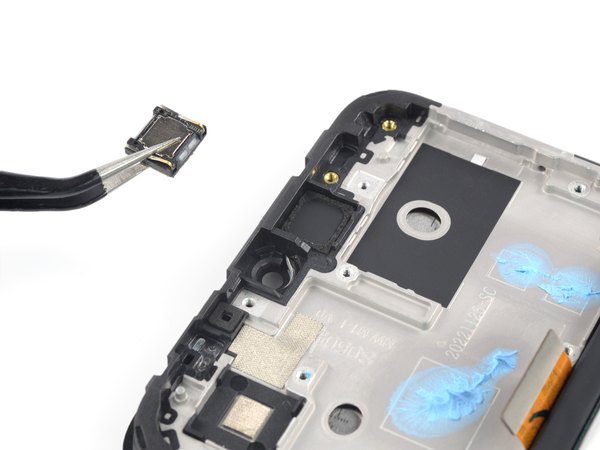

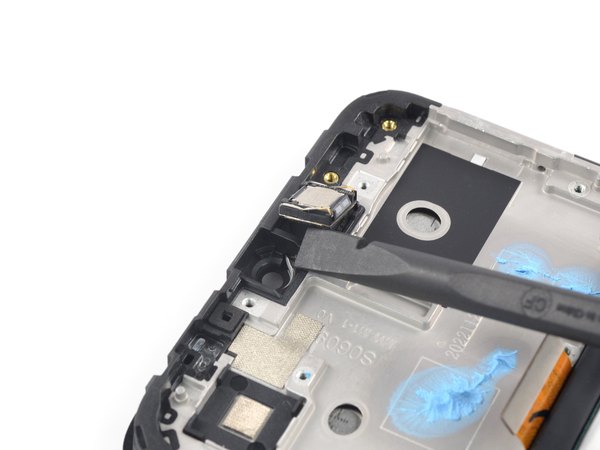

سر تخت اسپاجر رو زیر لبه پایین سمت چپ بلندگوی مکالمه قرار بده و اونو از تو محفظه‌اش بیرون بیار. حالا بلندگو رو کاملا از گوشی خارج کن.

موقع نصب مجدد، دقت کن که پین‌های فنری و طلایی رنگ بلندگو حتما رو به بالا باشن و قبل از چسباندن مجدد، دقیقا در جهت درست قرار بگیرن.

اگه صفحه نمایش جدیدی که خریدی خودش براکت دوربین رو داره، می‌تونی از این مرحله بپری. اما اگه نداره، باید براکت قبلی رو منتقل کنی.

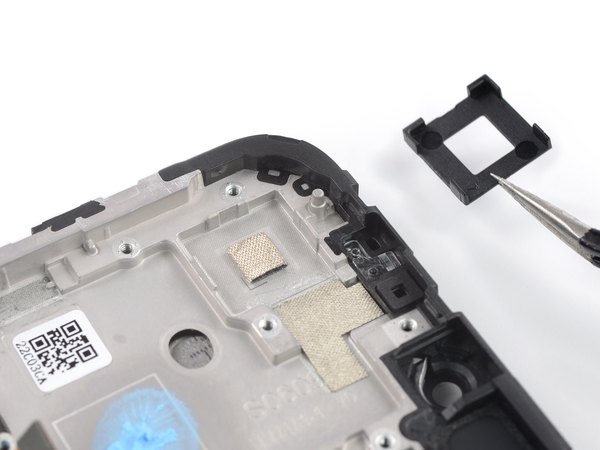

براکت پلاستیکی و مشکی رنگ دوربین رو با پنس یا انگشتت بگیر و برش دار.

این براکت با یه چسب خیلی ملایم سر جاش محکم شده بود.

موقع نصب روی صفحه نمایش جدید، براکت رو در جهت درست قرار بده و کمی فشار بده تا بچسبه. اگه چسبش ضعیف بود از یه ذره چسب دوطرفه استفاده کن.

اگه روی فریم صفحه نمایش جدیدت فوم محافظ دوربین وجود داره، نیازی به این مرحله نداری و ازش رد شو.

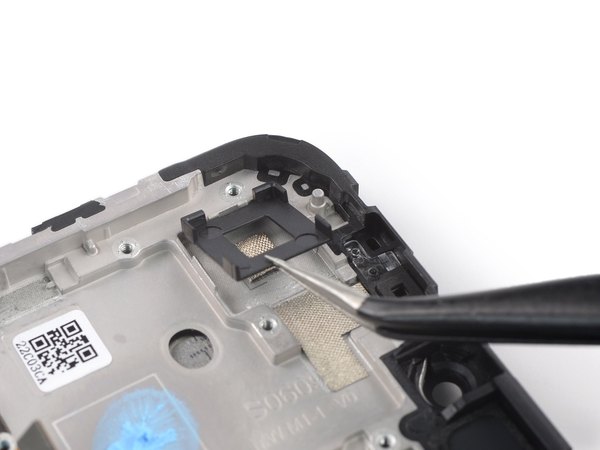

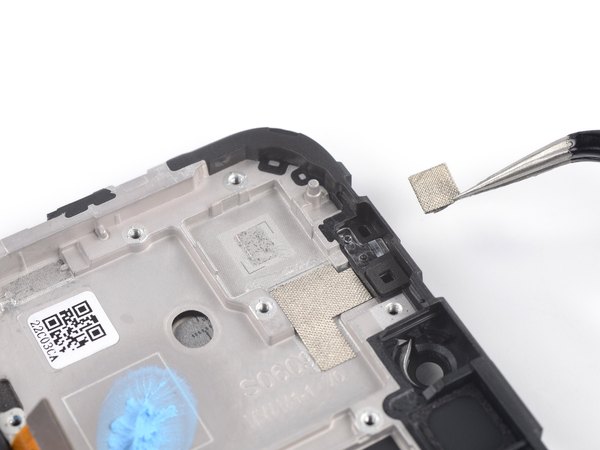

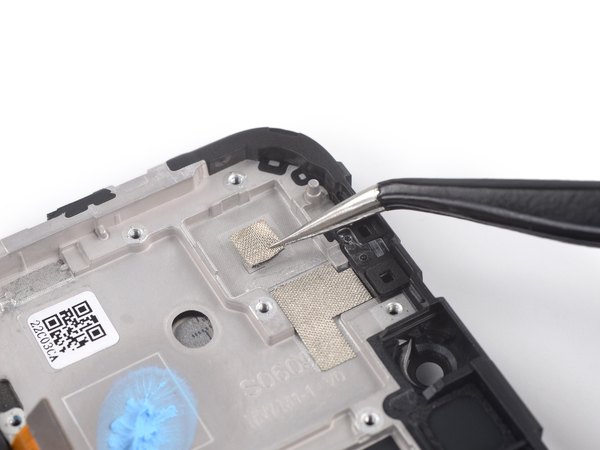

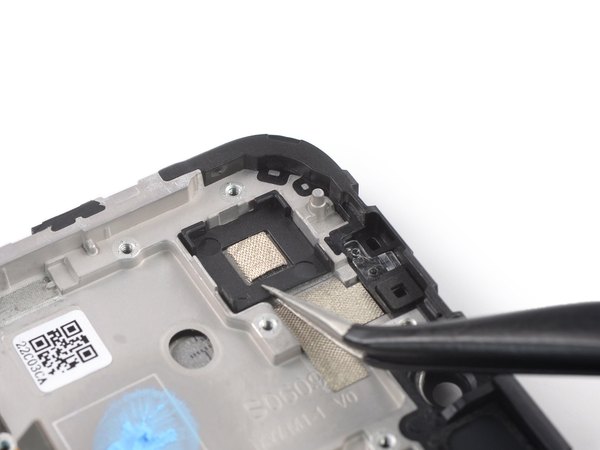

با استفاده از یه پنس، فوم محافظ رو خیلی با دقت از روی فریم قدیمی جدا کن و برش دار.

این فوم محافظ که تو محفظه دوربین قرار داره با چسب ضعیفی متصله.

برای نصب روی فریم جدید، فوم رو سر جاش بذار و آروم فشار بده. اینجا هم می‌تونی در صورت نیاز از چسب دوطرفه کمک بگیری.

تو مراحل بعدی باید خیلی مراقب باشی که باتری سوراخ، کج یا له نشه. باتری آسیب دیده می‌تونه مواد سمی نشت بده یا حتی منفجر بشه.

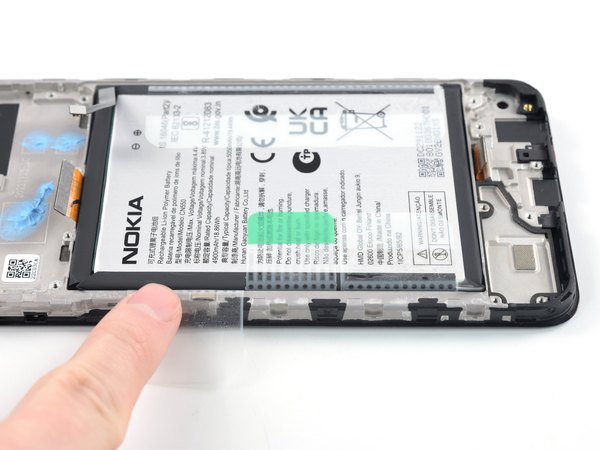

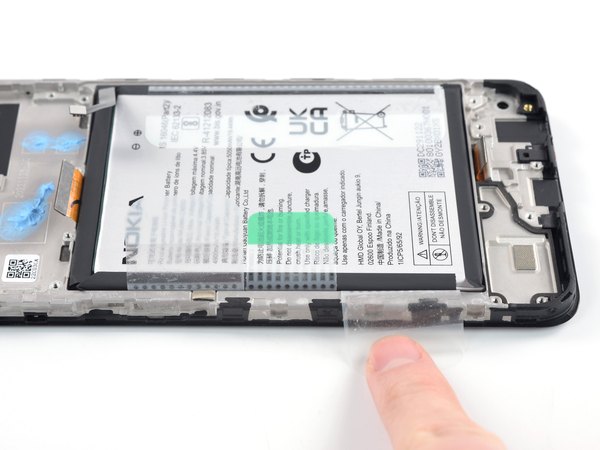

با کمک انگشتات، دو تا نوار چسب بیرونی که روی لبه‌های باتری کشیده شدن رو باز کن تا آزاد بشن.

باتری نوکیا G22 با چسب روی شاسی محکم شده، اما طراحیش طوریه که یه زبونه مخصوص برای کشیدن و جدا کردن چسب داره.

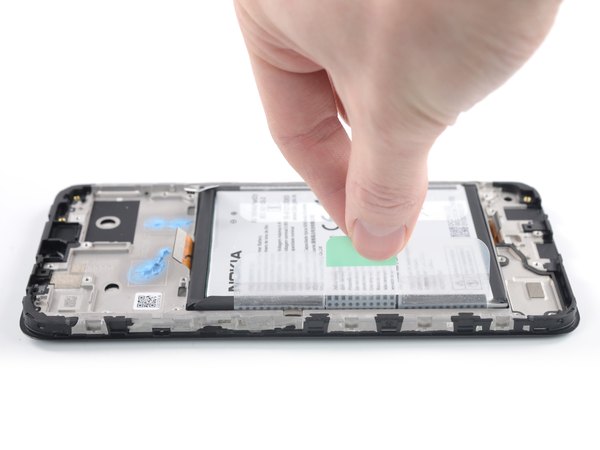

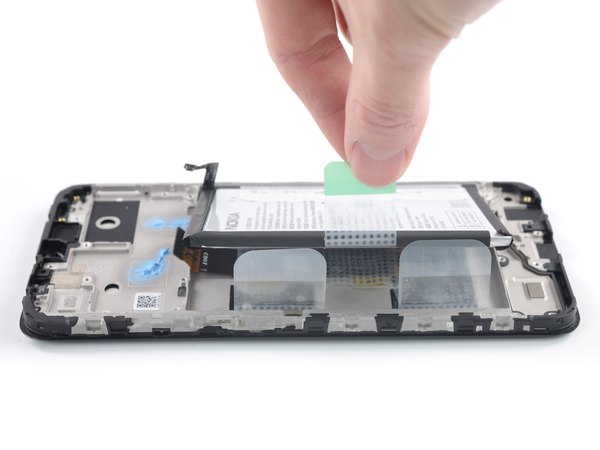

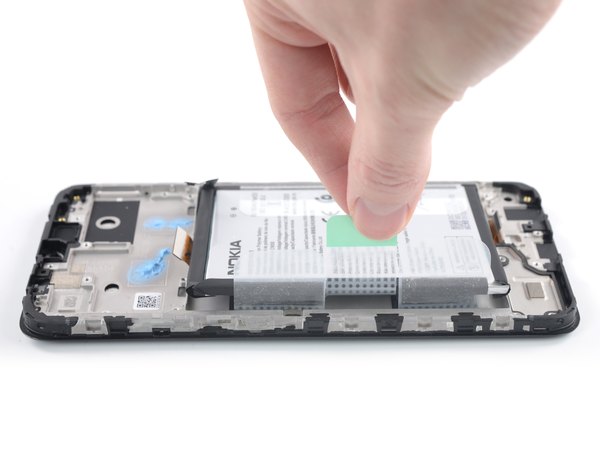

زبونه سبز رنگ وسط باتری رو پیدا کن و با دستت بگیر. با یه دست گوشی رو محکم روی میز نگه دار و با دست دیگه، زبونه سبز رنگ رو به آرومی ولی با قدرت به سمت بالا بکش تا چسب زیر باتری کنده بشه و باتری بلند بشه.

اگه زبونه سبز پاره شد نگران نباش. می‌تونی از زبانه‌های کناری استفاده کنی تا باتری و ورق چسب زیرش رو با هم بکشی. البته این روش کمی بیشتر طول می‌کشه و ممکنه لازم باشه کمی گوشی رو گرم کنی تا چسب نرم بشه.

اگه چسب باتری خیلی سفت بود و جدا نمی‌شد، حتما با دقت و حوصله بیشتری کار کن و از زور زدن زیاد یا اهرم کردن ابزارهای فلزی زیر باتری خودداری کن.

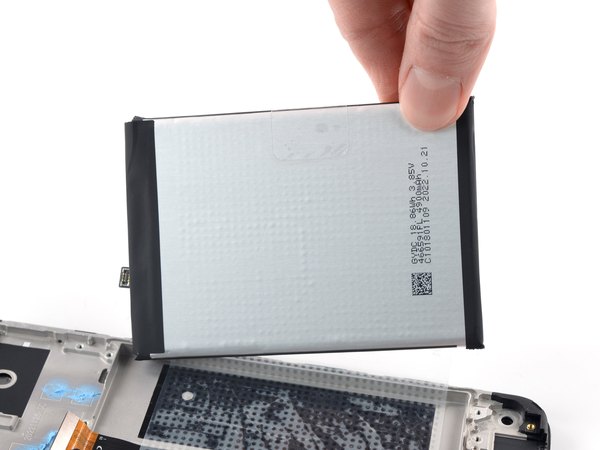

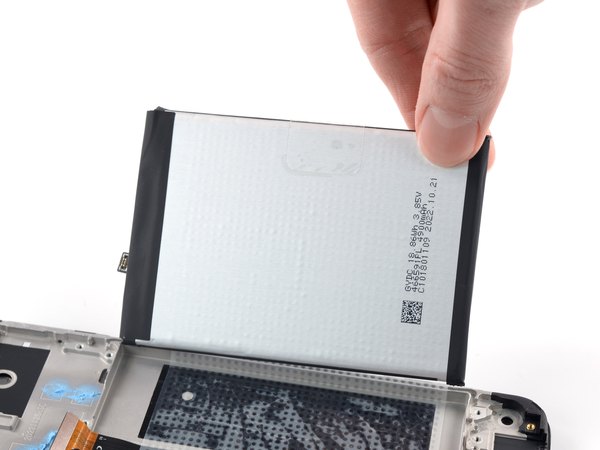

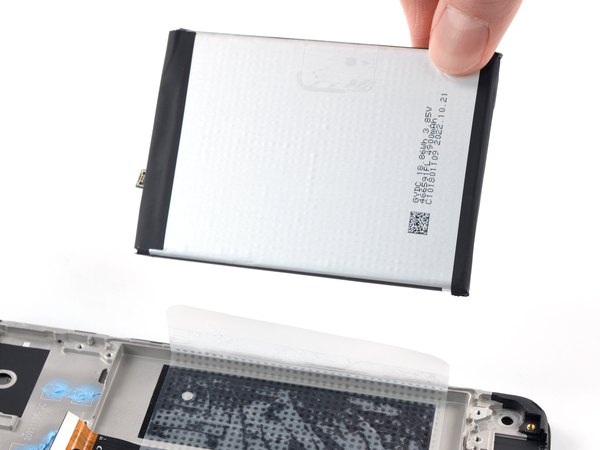

وقتی چسب آزاد شد، باتری رو از روی فویل چسبنده جدا کن و کاملا از گوشی بیارش بیرون.

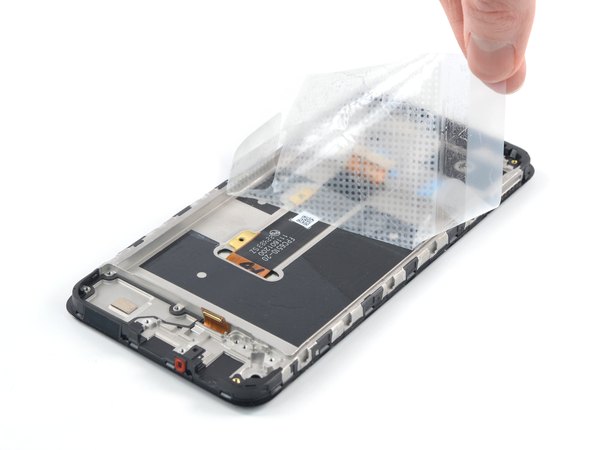

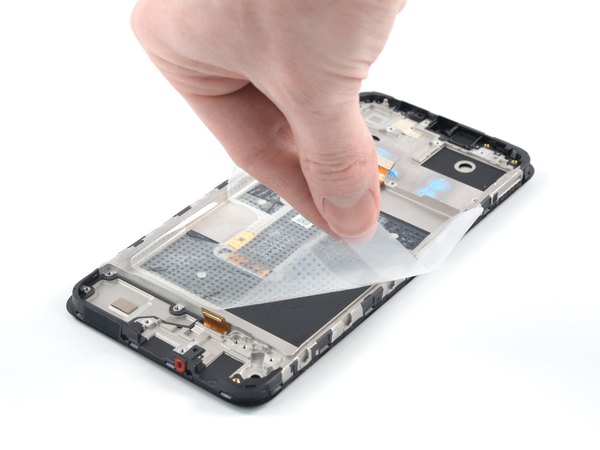

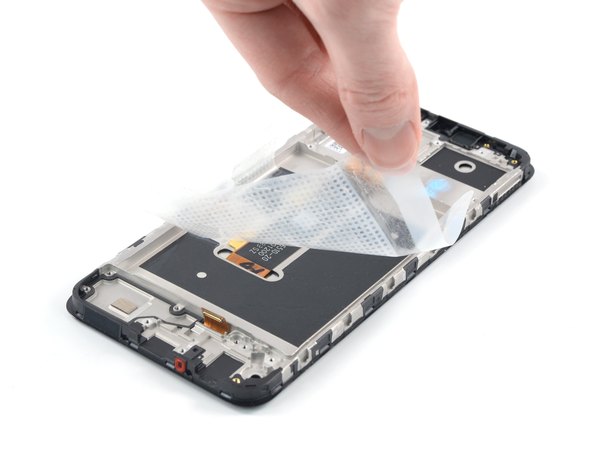

لبه پایین و سمت راست فویل چسبنده‌ای که روی شاسی مونده رو با دست بگیر. فویل رو با یه نیروی ثابت به سمت بالای گوشی بکش تا کاملا از روی فریم کنده بشه.

وقتی خواستی باتری رو روی فریم صفحه نمایش جدید نصب کنی:

اول فویل چسبنده رو روی باتری بچسبان. لبه پایینی باتری (اون قسمتی که چسب نداره) رو با لبه پایینی محفظه باتری روی فریم تراز کن. حالا باتری رو بخوابون سر جاش و یه فشار ملایم بهش بیار تا قشنگ بچسبه.

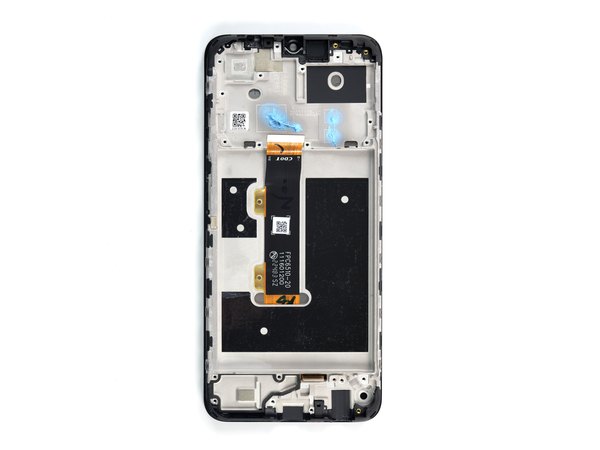

خب، الان دیگه هیچی روی فریم نمونده و فقط پنل صفحه نمایش و فریم اصلی رو تو دستت داری!

قبل از نصب قطعات روی صفحه نمایش جدید، حتما چک کن اگه قطعه کوچیک دیگه‌ای روی فریم قدیمی مونده اونو منتقل کنی و روکش‌های پلاستیکی محافظ قطعه جدید رو هم بکنی.

اگه داری همون باتری قبلی رو دوباره استفاده می‌کنی، با دقت نگاش کن. اگه باتری خم شده، فرو رفتگی داره یا خط و خش عمیق برداشته، حتما باید با یه باتری جدید عوضش کنی. استفاده از باتری آسیب‌دیده به‌شدت خطرناکه!

خسته نباشی! الان دیگه تمام قطعات رو روی صفحه نمایش جدید سوار کردی و گوشیت آماده است تا دوباره مثل روز اولش کار کنه. کافیه مراحلی که با هم رفتیم رو از آخر به اول انجام بدی تا گوشی کامل بسته بشه.
