آموزش تعویض صفحه نمایش گوگل پیکسل واچ ۲

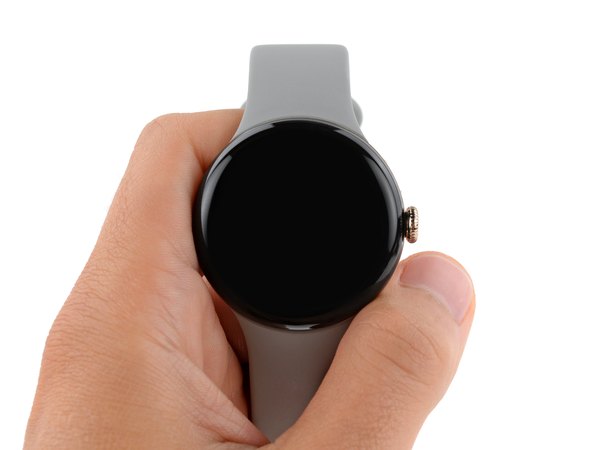

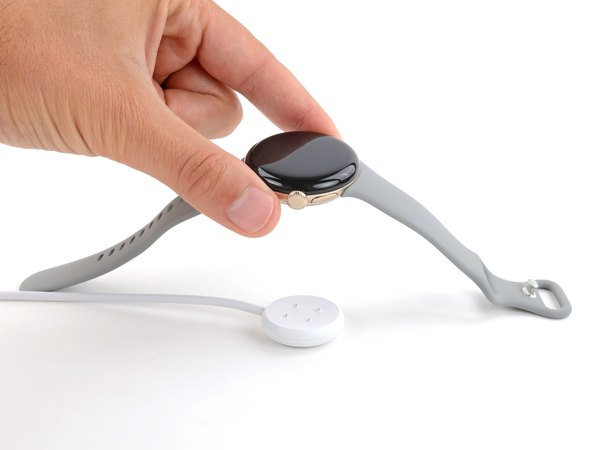

قبل از اینکه دست به آچار بشی، ساعت رو از شارژر جدا کن و بذار باتریش تا قطره آخر تموم بشه تا دستگاه خاموش بشه. باتری لیتیوم یونی پر، اگه حین کار سوراخ بشه می‌تونه آتیش بگیره.

خالی کردن باتری یه مزیت دیگه هم داره؛ موقعی که ساعت رو تو دستت می‌گیری تا بازش کنی، دیگه نگران نیستی که دستت بخوره و ناخواسته روشن بشه.

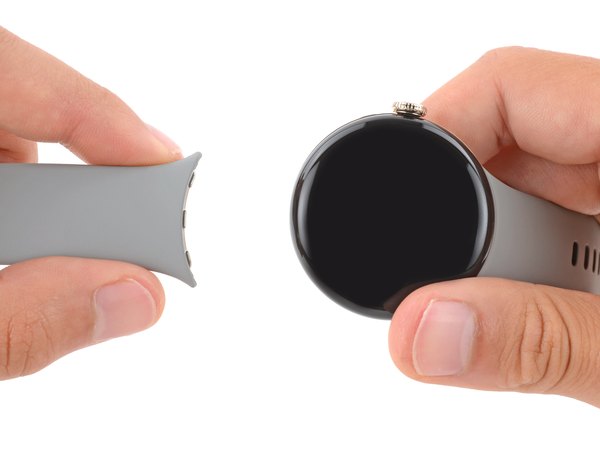

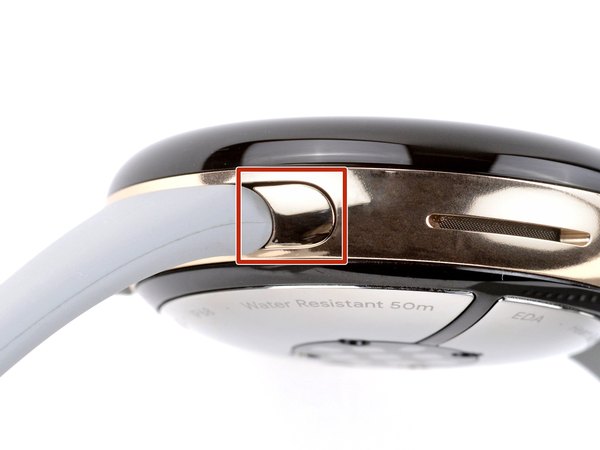

← اول از همه باید بندهای ساعت رو جدا کنی. دکمه رهاسازی روی بدنه رو فشار بده و همزمان بند رو از توی شیارش به سمت بیرون بکش. همین کار رو برای هر دو طرف انجام بده تا فریم کاملا آزاد بشه.

وارد کردن ابزار بین صفحه و فریم کار به‌شدت ظریف و سختیه. اگه از یه گیره رومیزی برای ثابت نگه داشتن ساعت استفاده کنی، کارت خیلی راحت‌تر می‌شه.

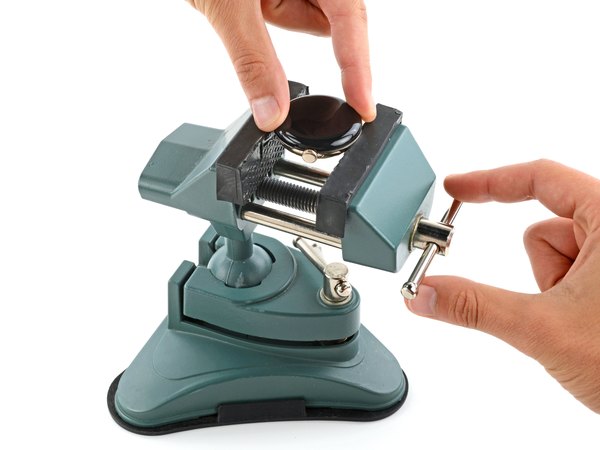

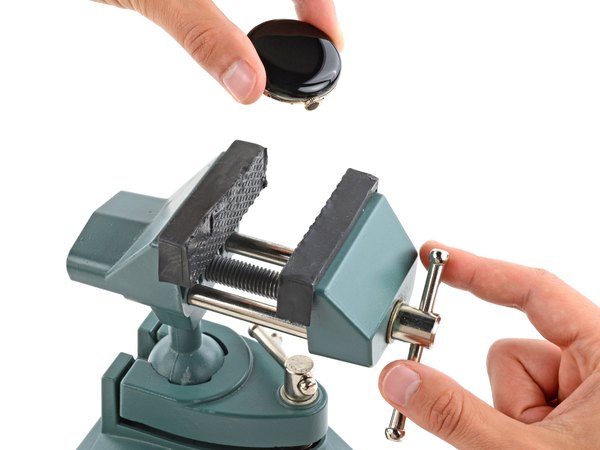

ساعتت رو با یه گیره رومیزی کوچیک محکم کن. دقت کن که دهانه‌های گیره دقیقا بره داخل شیارهای بند ساعت روی فریم تا به بدنه فشار اضافی نیاد.

اگه دهانه گیره‌ات فلزی و تیزه، حتما یه تیکه پارچه نازک دور فریم بپیچ تا روی بدنه ساعتت خط و خشی نیفته.

فاصله بین صفحه نمایش و فریم ساعت واقعا در حد موئه! برای باز کردنش به یه ابزار فلزی خیلی نازک مثل iFlex نیاز داری تا بتونی شکاف اولیه رو ایجاد کنی.

حواست باشه ابزار iFlex یا ورقه‌های فلزی مشابه خیلی تیز هستن و نباید از لبه‌هاشون تو دست بگیری. حتما دستکش ایمنی بپوش تا دستات آسیب نبینن.

صفحه نمایش با یه چسب فوق‌العاده قوی به فریم چسبیده. گرم کردن لبه‌ها باعث می‌شه این چسب نرم بشه و کار باز کردن رو خیلی راحت‌تر کنه.

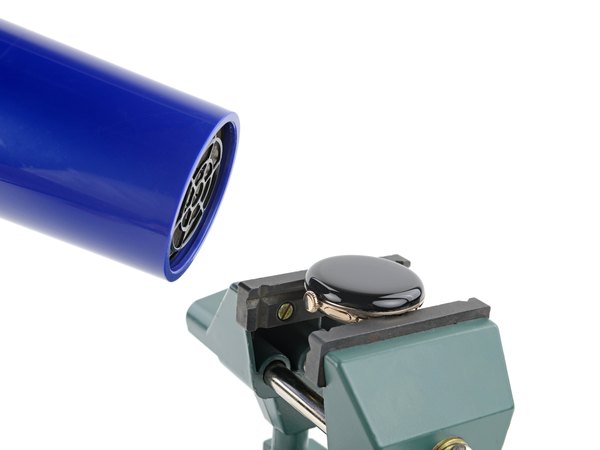

از یه سشوار معمولی یا سشوار صنعتی استفاده کن و لبه سمت راست صفحه (اطراف دکمه چرخان) رو حرارت بده. این کار رو تا جایی ادامه بده که لمس کردنش برات کمی داغ و سخت بشه.

خیلی مراقب باش که حرارت بیش از حد به ساعت ندی، چون گرمای زیاد می‌تونه به خود صفحه نمایش و باتری داخلی صدمه بزنه.

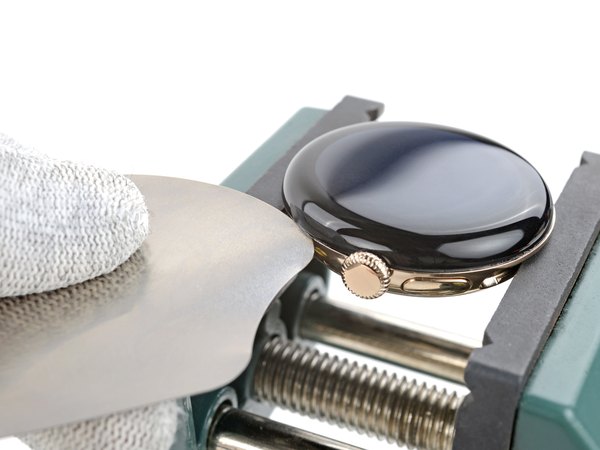

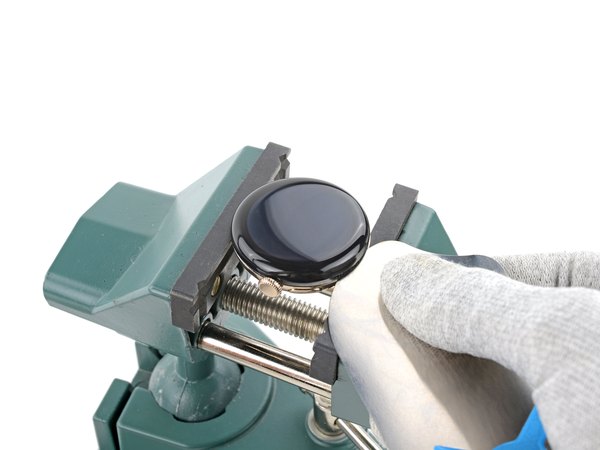

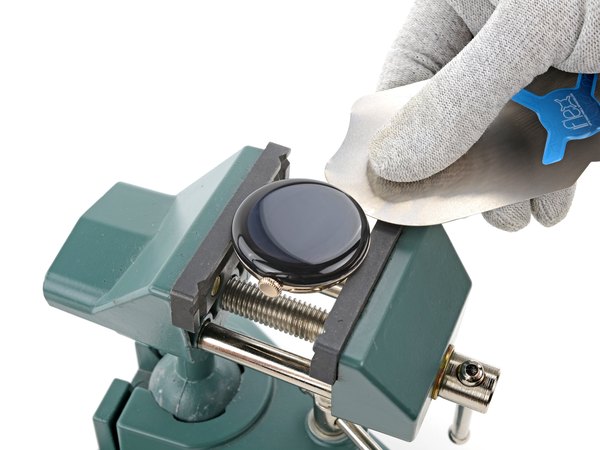

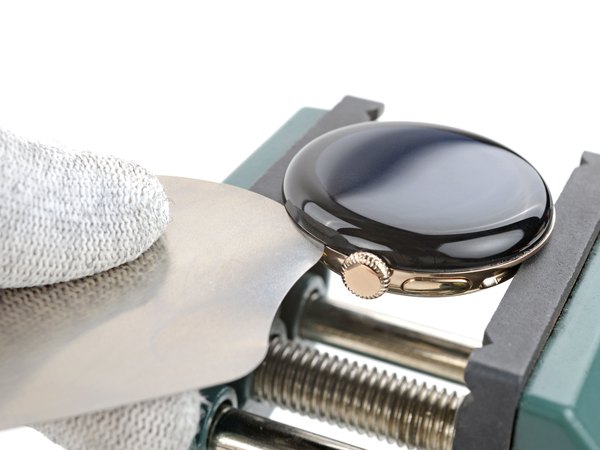

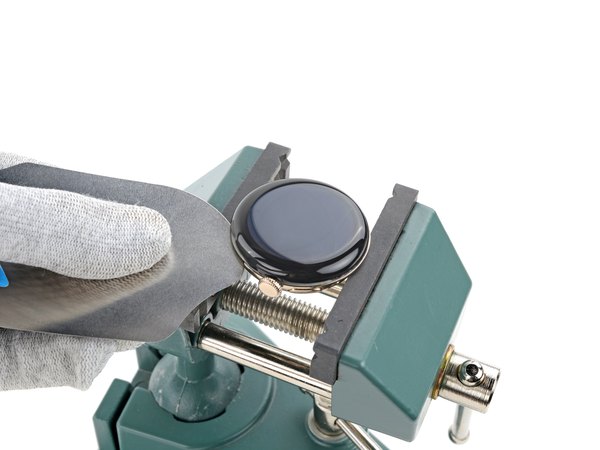

حالا نوک ابزار iFlex رو دقیقا تو فاصله بین صفحه و فریم، کمی پایین‌تر از دکمه چرخان (روبه‌روی دکمه کناری) وارد کن.

این مرحله قلق داره و ممکنه مجبور بشی چند بار امتحان کنی. اگه دیدی صفحه سرد شده، دوباره کمی حرارت بده و تلاش کن.

وقتی ابزار یکم رفت داخل، اون رو بچرخون تا لبه بلندترش بین صفحه نمایش و فریم قرار بگیره و بتونی باهاش کار کنی.

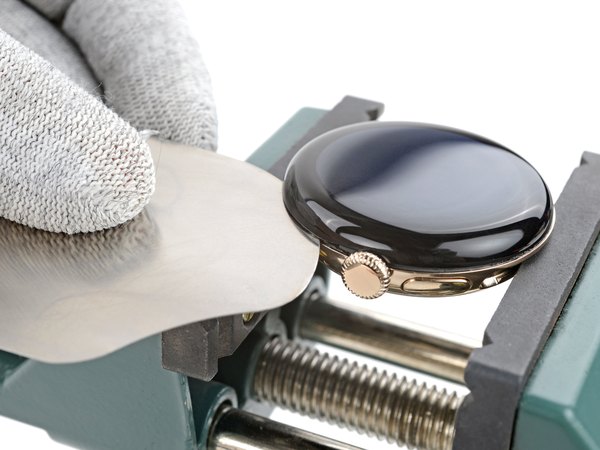

ابزار iFlex رو با یه زاویه ملایم رو به بالا نگه دار و در جهت عقربه‌های ساعت دور تا دور لبه ساعت حرکت بده تا چسب‌ها بریده بشن. نکته خیلی مهم: وقتی به دکمه کناری رسیدی، فورا دست نگه دار!

ابزار رو اصلا جلوتر نبر، چون دقیقا همونجا کابل ظریف صفحه نمایش قرار داره و ممکنه پارش کنی.

بریم سراغ ادامه کار؛ حالا می‌تونی ساعت رو از گیره رومیزی باز کنی و بیاری بیرون.

برای بقیه مراحل تعمیر به این نکات توجه کن:

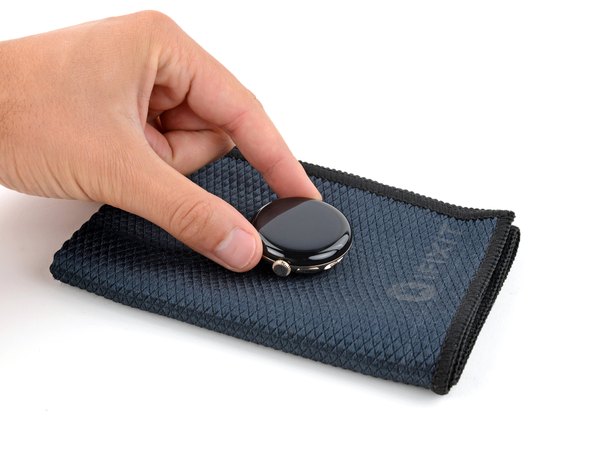

بهتره ساعتت رو روی یه سطح نرم مثل یه پارچه تمیز بذاری تا هم ثابت بمونه و هم آسیب نبینه. هر جا حس کردی برای تسلط بیشتر نیاز به جای دست داری، می‌تونی بندهای ساعت رو موقتا وصل کنی یا دربیاری.

تو تمام مراحل بعدی خیلی مراقب باش که کابل فلت صفحه نمایش اصلا کشیده نشه.

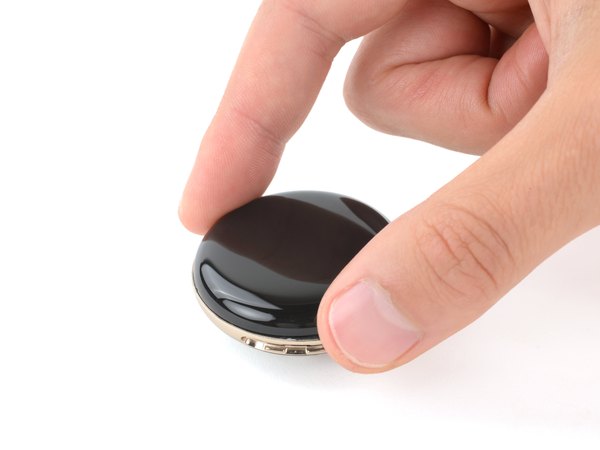

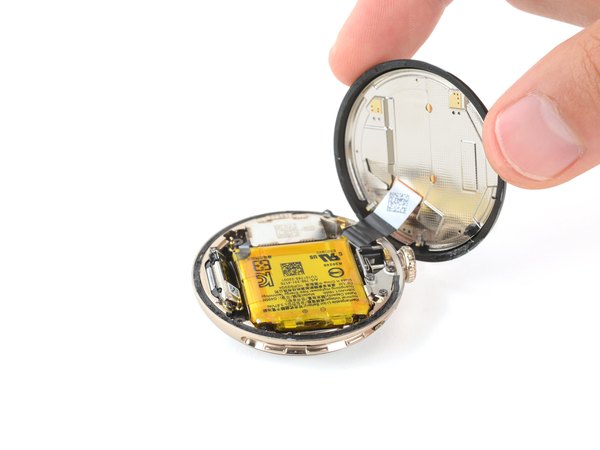

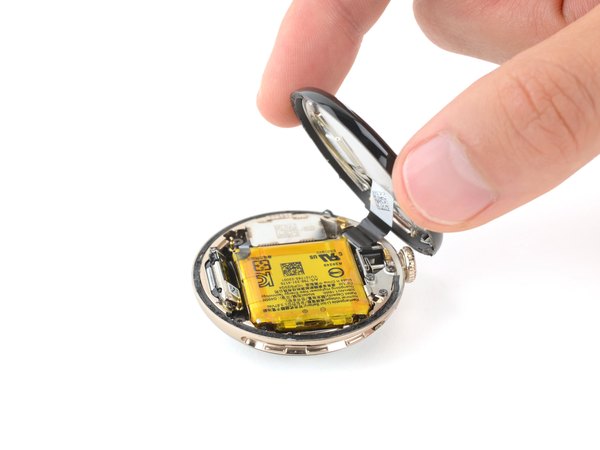

صفحه نمایش رو مثل جلد یه کتاب باز کن و توی حالت عمودی در کنار دکمه چرخان نگه دار.

اگه حس کردی صفحه هنوز گیر داره، دوباره با ابزار iFlex دور لبه‌ها رو چک کن و چسب‌های باقی‌مونده رو با احتیاط باز کن. فقط حواست به کابل نزدیک دکمه چرخان باشه.

نکته برای زمان بستن ساعت:

قبل از چسب زدن و بستن نهایی، اینجا بهترین زمانه که ساعت رو روشن کنی و تاچ ال‌سی‌دی جدید رو تست کنی. یادت نره بعد از تست، دوباره خاموشش کنی.

با استفاده از پنس و اسپاجر، تمام چسب‌های قدیمی رو از روی فریم و صفحه نمایش پاک کن. بعدش با یه گوش‌پاک‌کن آغشته به الکل ایزوپروپیل (بالای 90 درصد)، جای چسب‌ها رو حسابی تمیز کن. برای بستن ساعت باید از یه چسب مایع قوی استفاده کنی. چسب رو دور تا دور فریم بزن و صفحه رو محکم سر جاش فشار بده.

بیشتر چسب‌های مایع قوی زمان زیادی برای خشک شدن نیاز دارن؛ حتما دستورالعمل روی چسب رو بخون تا بدونی چقدر باید تحت فشار بمونه.

تو تمام مراحل این تعمیر، حواست به جای دقیق هر پیچ باشه. پیچ‌ها رو جوری مرتب کن که موقع بستن بدونی هر کدوم مال کجاست.

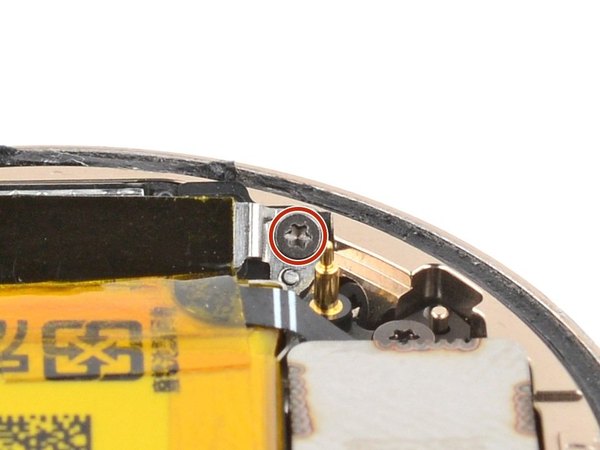

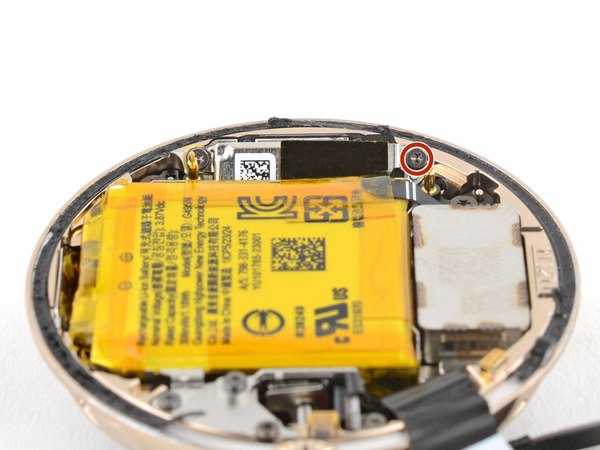

← با استفاده از پیچ‌گوشتی 1IP Torx Plus یا T2، تک پیچ 2 میلی‌متری که درپوش کانکتور موتور ویبره رو نگه داشته باز کن.

پیکسل واچ 2 از پیچ‌های Torx Plus استفاده می‌کنه، اما اگه پیچ‌گوشتی Torx معمولی هم داری کارت راه میفته. فقط موقع چرخوندن، پیچ‌گوشتی رو خوب به سمت پایین فشار بده تا هرز نشه.

یه نوار چسب روی کابل موتور ویبره و درپوشش قرار داره که اون‌ها رو به باتری محکم کرده.

باز هم تأکید می‌کنم موقع کار تو این ناحیه مراقب باش باتری سوراخ نشه، چون مواد شیمیاییش خطرناکه و ممکنه آتیش بگیره.

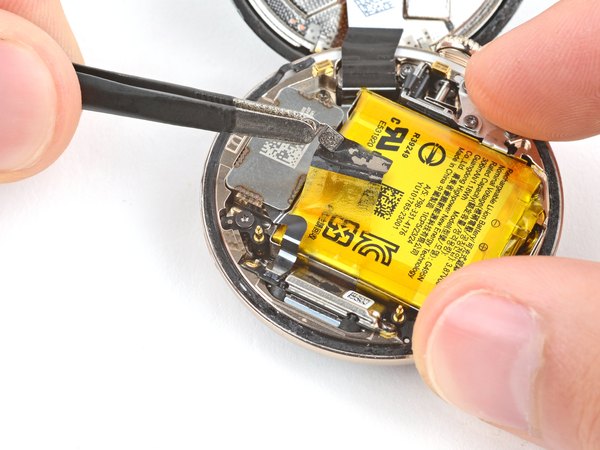

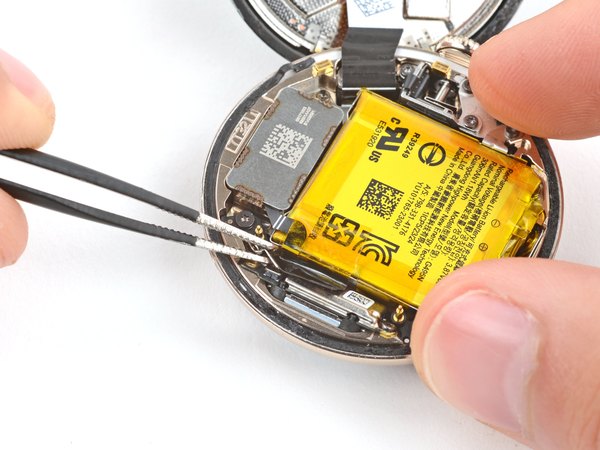

با یه پنس سرپهن، درپوش فلزی کانکتور موتور ویبره رو بگیر. حالا خیلی نرم و بااحتیاط نوار چسب رو بلند کن تا کابل موتور ویبره کاملا مشخص بشه.

موقع بستن ساعت، با قسمت تخت اسپاجر این چسب مشکی رو دوباره سر جاش بخوابون تا خوب بچسبه.

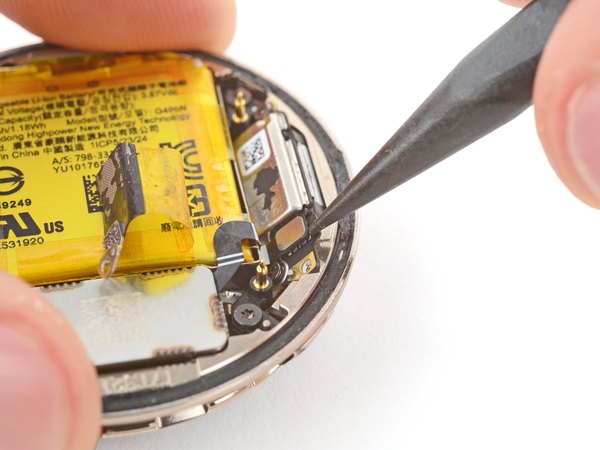

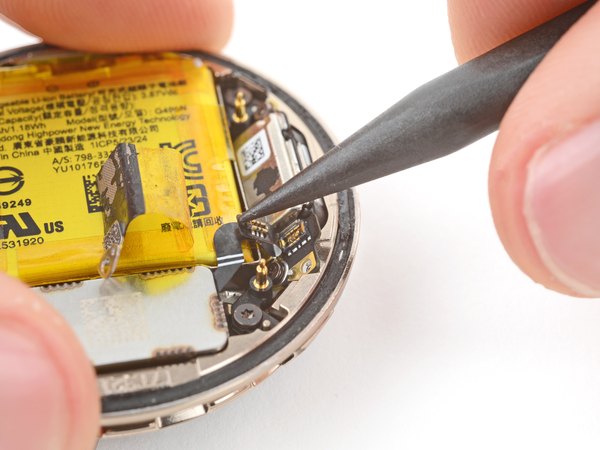

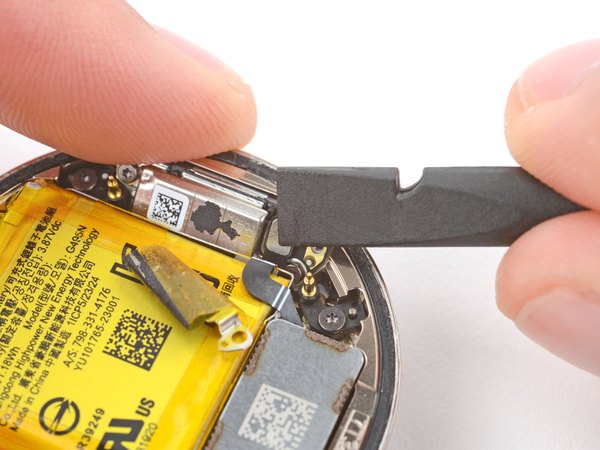

نوک اسپاجر رو ببر زیر کانکتور فشاری موتور ویبره و اون رو به سمت بالا اهرم کن تا از روی برد جدا بشه.

زمان جا زدن دوباره این کانکتور، اول جاش رو تنظیم کن و بعد با قسمت تخت اسپاجر روش فشار بیار تا سر جاش چفت بشه.

حالا پیچ‌گوشتی 1IP Torx Plus رو بردار و دو تا پیچی که موتور ویبره رو نگه داشتن باز کن:

← یه پیچ 2 میلی‌متری

← یه پیچ 3 میلی‌متری که اتفاقا یه براکت اتصال زمین (Grounding Bracket) رو هم سر جاش نگه داشته.

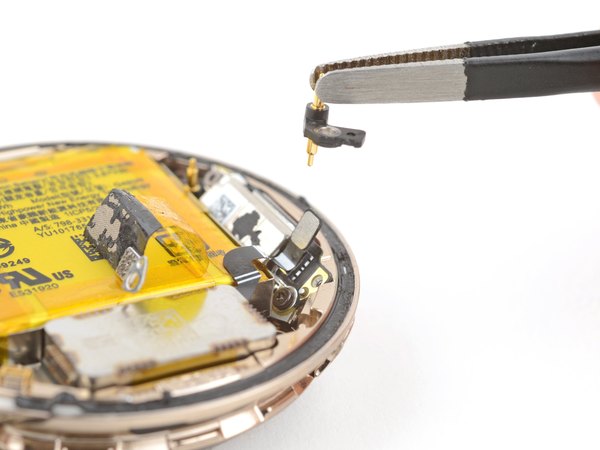

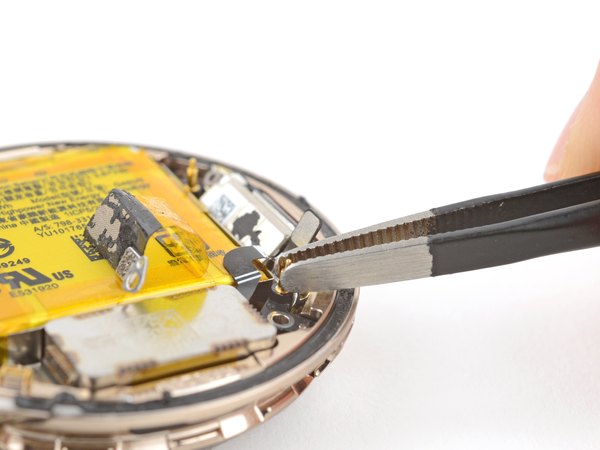

با کمک پنس سرپهن، براکت اتصال زمین رو از توی محفظه‌اش بیرون بیار و کنار بذار.

موقع بستن ساعت یادت باشه که این براکت یه بریدگی کوچیک برای تنظیم جهت داره؛ از همون برای درست قرار دادنش استفاده کن.

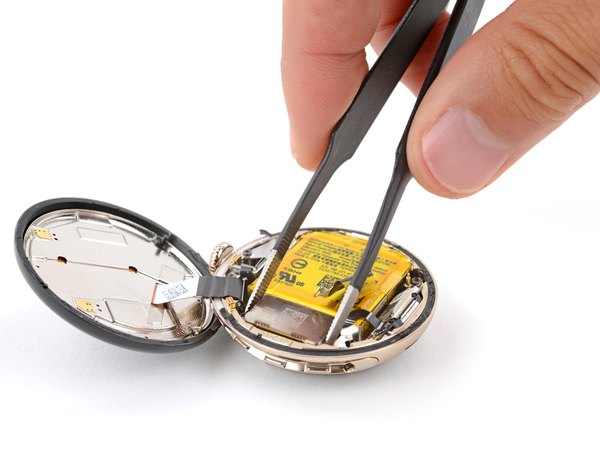

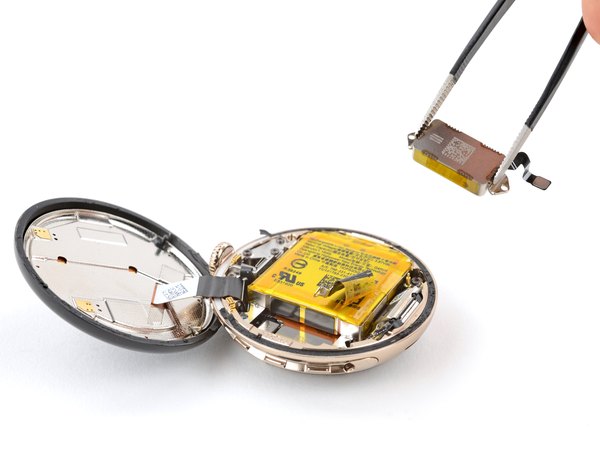

حالا موتور ویبره کاملا آزاده و می‌تونی اون رو از داخل دستگاه دربیاری.

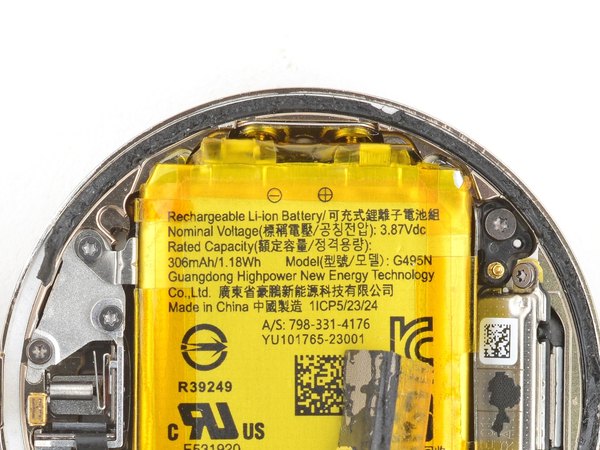

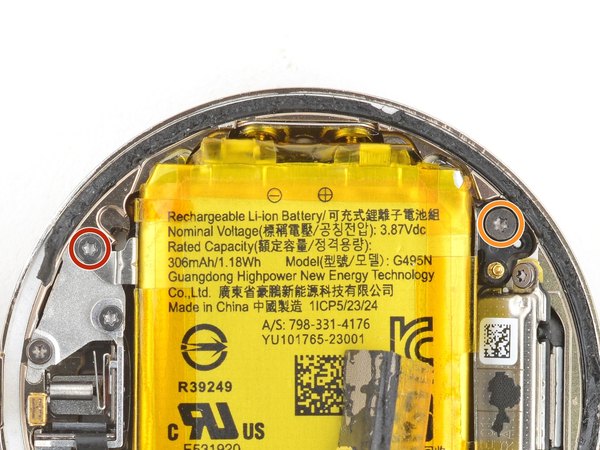

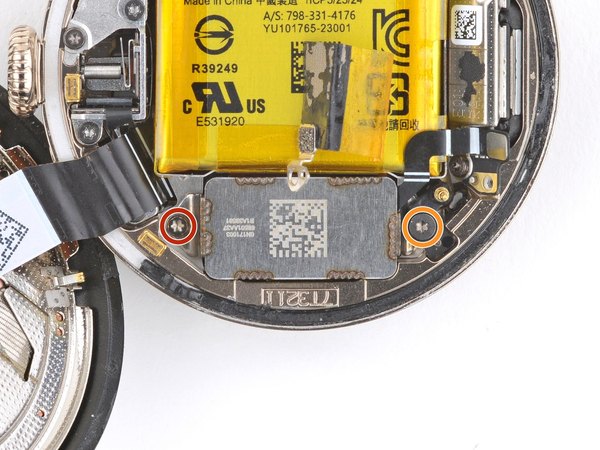

بریم سراغ باز کردن پیچ‌های باتری. با همون پیچ‌گوشتی، این دو تا پیچ رو باز کن:

← یه پیچ 2 میلی‌متری

← یه پیچ 3 میلی‌متری که این یکی هم یه براکت اتصال زمین زیرشه.

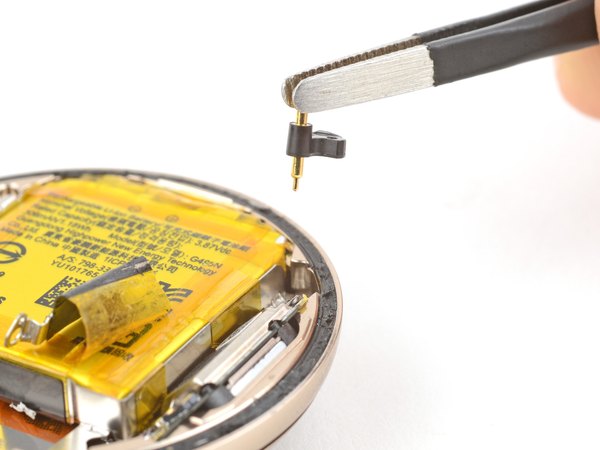

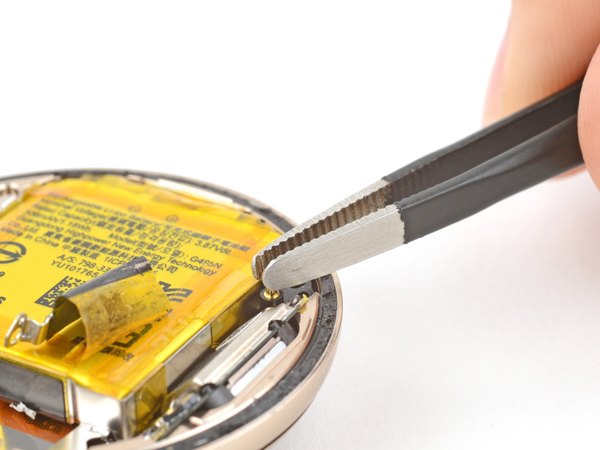

مثل مرحله قبل، با پنس این براکت اتصال زمین رو هم از جاش بلند کن و برش دار.

موقع جمع کردن ساعت، بازم به بریدگی تنظیم جهت این براکت دقت کن تا دقیقا سر جای خودش بشینه.

باتری با یه چسب نسبتا ضعیف سر جاش محکم شده و راحت درمیاد.

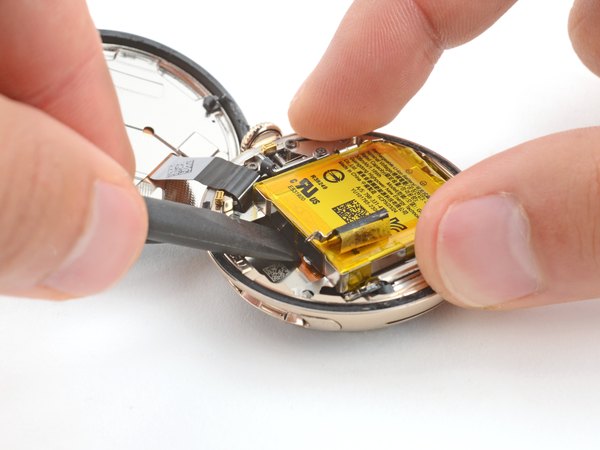

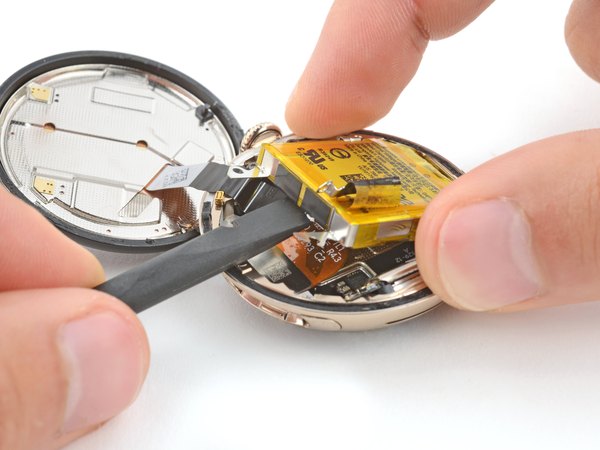

لبه تخت اسپاجر رو بنداز زیر قسمت بالایی باتری. حالا خیلی آروم باتری رو به سمت بالا اهرم کن تا چسب زیرش ول کنه.

یه وقت باتری رو کامل بیرون نکشی! هنوز با یه کابل خیلی ظریف به مادربرد ساعت وصله.

باتری رو به آرومی از محفظه‌اش بلند کن و کنار بدنه ساعت بذار تا بتونی به براکت کانکتورش دسترسی پیدا کنی.

تو این حین خیلی مراقب باش که کابل باتری کشیده نشه و آسیبی نبینه.

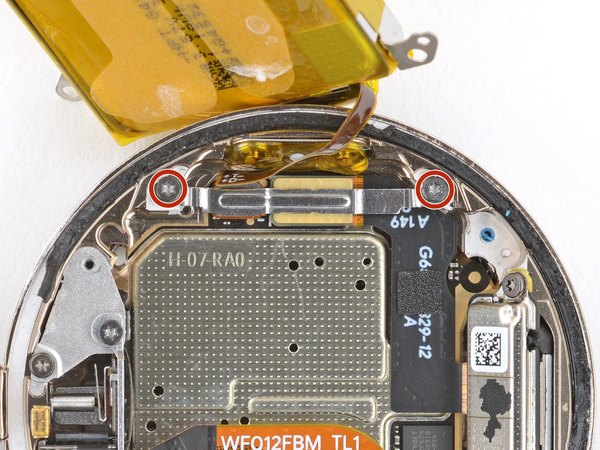

← با پیچ‌گوشتی 1IP Torx Plus، دو تا پیچ 2 میلی‌متری که براکت کانکتور باتری رو نگه داشتن رو باز کن.

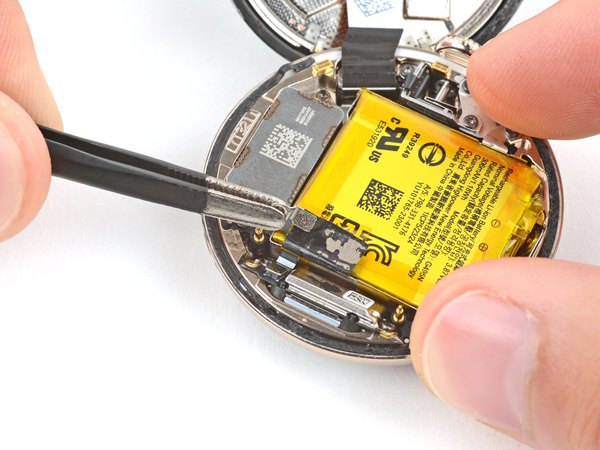

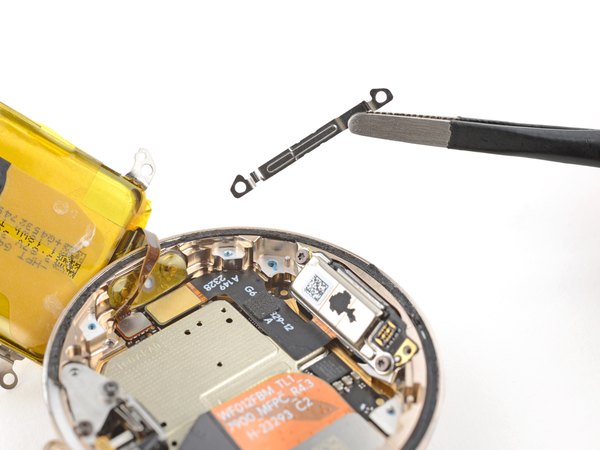

با استفاده از یه پنس، براکت فلزی روی کانکتور باتری رو بردار و بذار کنار.

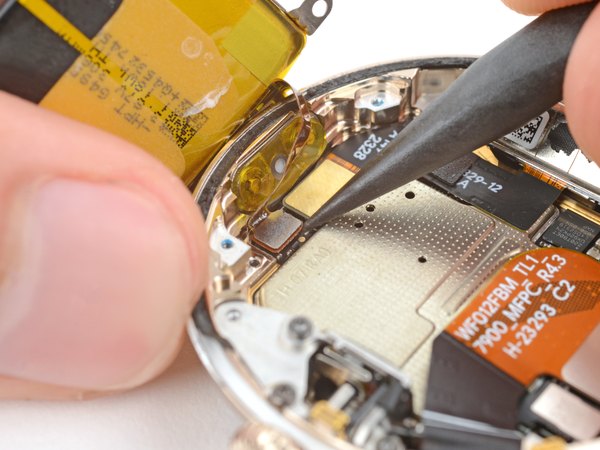

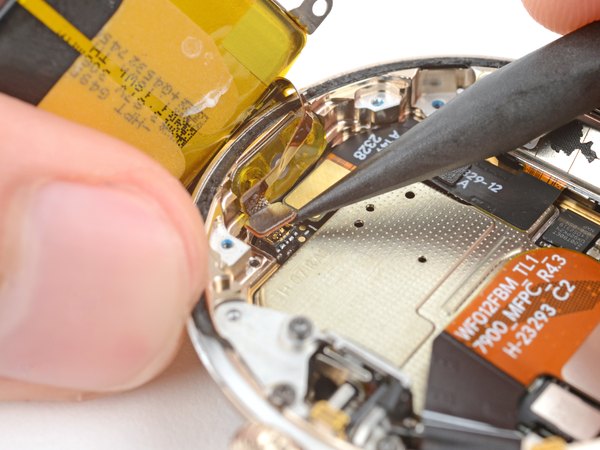

نوک اسپاجر رو زیر کانکتور فشاری باتری بنداز و اون رو مستقیم به سمت بالا بکش تا اتصالش قطع بشه.

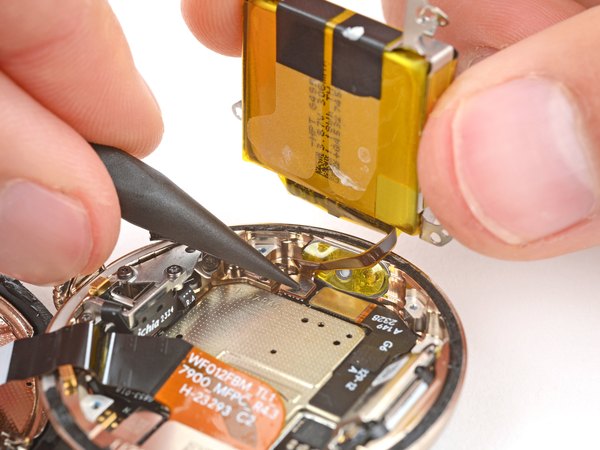

زمان نصب دوباره، باتری رو بالای ساعت نگه دار و کانکتورش رو جا بزن. دقت کن که کانکتور باید طوری قرار بگیره که کابلش رو به بیرون باشه.

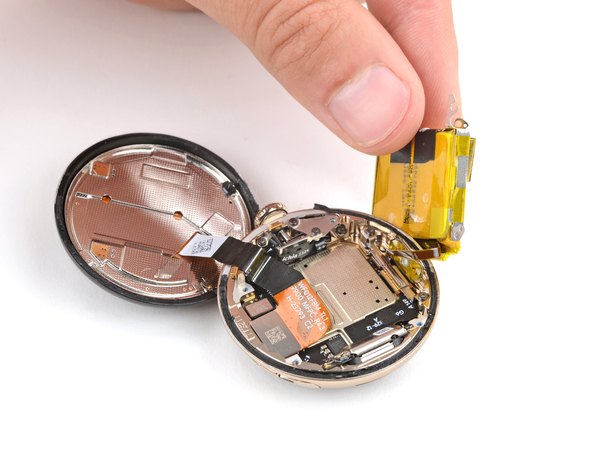

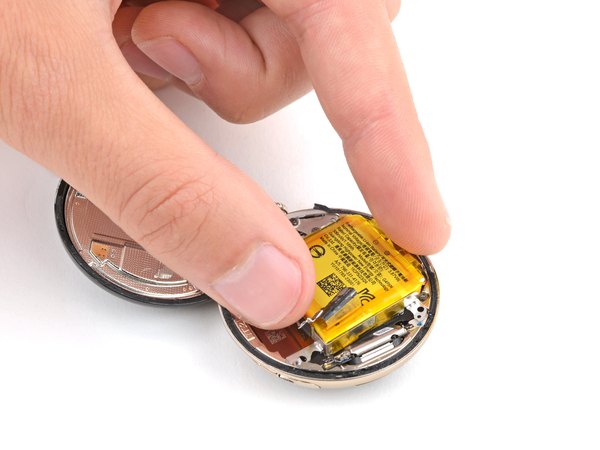

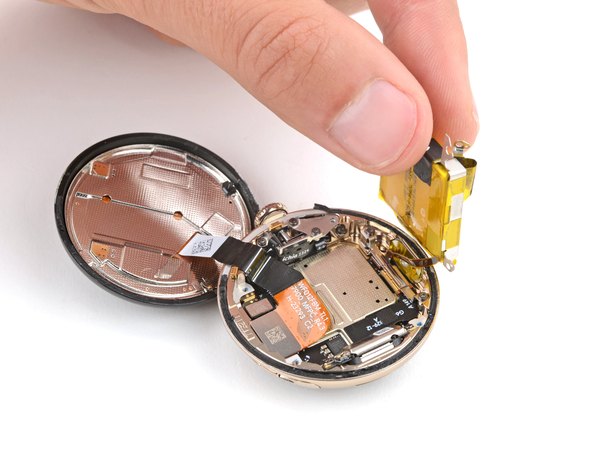

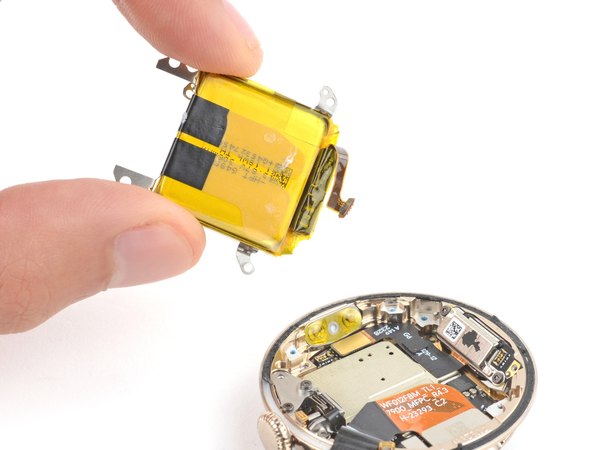

حالا می‌تونی باتری رو کاملا از ساعت خارج کنی تا دست و پا گیر نباشه.

اگه باتری موقع درآوردن خم شده یا چروک برداشته، تحت هیچ شرایطی دوباره ازش استفاده نکن چون خطرناکه. حتما یه باتری جدید جایگزین کن.

اگه باتری جدیدی که خریدی براکت فلزی رو نداره، حتما براکت باتری قدیمی رو باز کن و روی باتری جدید ببند.

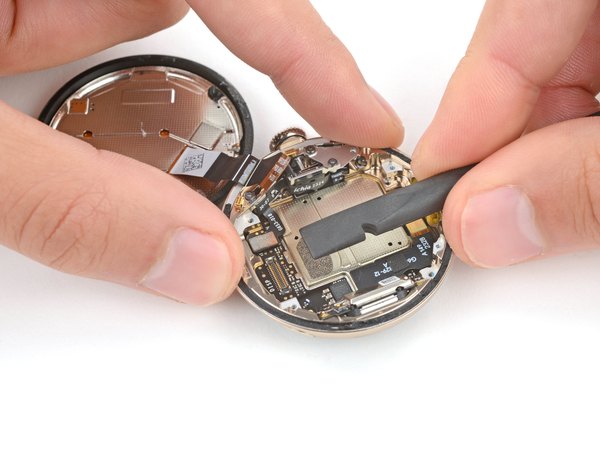

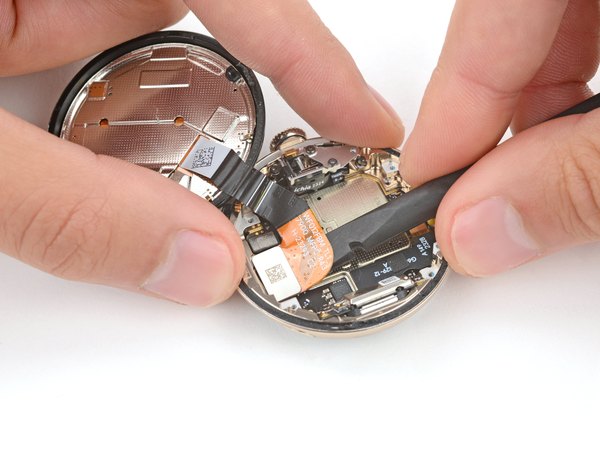

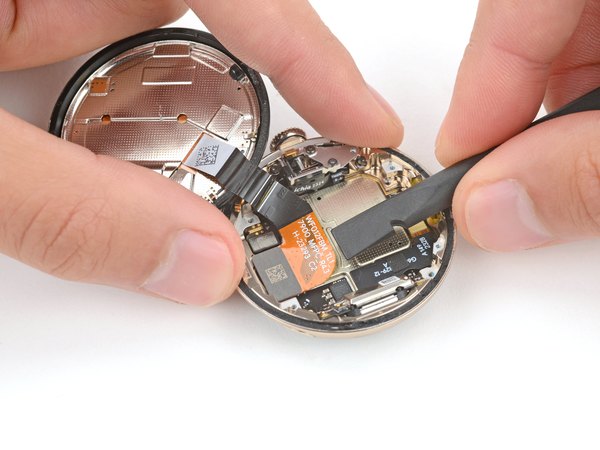

حالا می‌رسیم به خود صفحه نمایش. قسمت تخت اسپاجر رو به آرومی ببر زیر کابل صفحه. کابل رو به سمت بالا اهرم کن تا کانکتورش جدا بشه.

برای جا زدن دوباره این کانکتورها، اول جاش رو روی سوکت تنظیم کن. بعد آروم یه سمتش رو فشار بده تا صدای کلیک بشنوی، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو فشار نده، چون اگه کج باشه پین‌هاش خم می‌شن و حسابی تو دردسر می‌فتی.

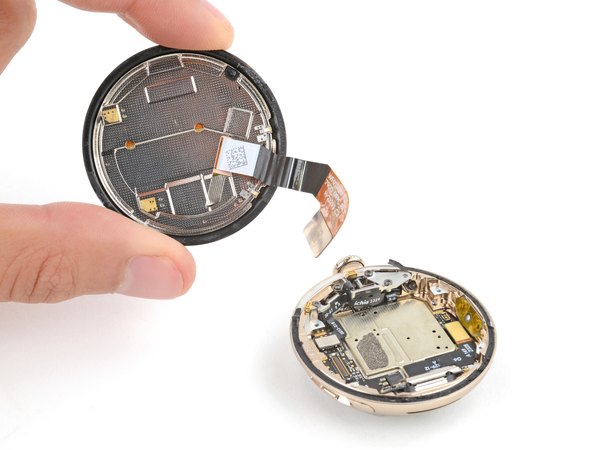

صفحه نمایش شکسته و قدیمی رو به طور کامل از دستگاه جدا کن.

خب، تبریک می‌گم که تا اینجای کار پیش رفتی و صفحه قدیمی رو با موفقیت باز کردی! برای بستن ساعت و نصب صفحه جدید، کافیه همین مراحلی که با هم رفتیم رو از آخر به اول انجام بدی. دقت کن که آب‌بندی دوباره ساعت خیلی مهمه، پس تو تمیز کردن چسب‌های قدیمی و زدن چسب جدید حسابی وسواس به خرج بده.
