کالبدشکافی و بررسی قطعات اندروید باکس TIM BOX 2018

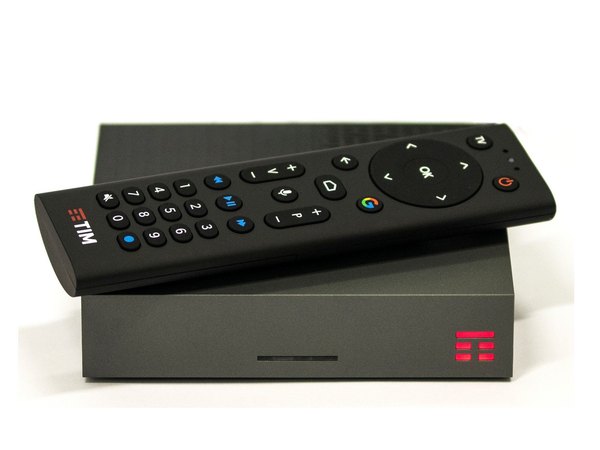

تی‌وی باکس مدل TIM BOX در واقع یه اندروید باکس کاربردی ساخت شرکت Technicolor تو سال 2018 هست که بیشتر توسط شرکت مخابراتی TIM برای سرویس‌های اینترنت و پخش محتوای اختصاصی TIMVision به کاربرا ارائه می‌شد.

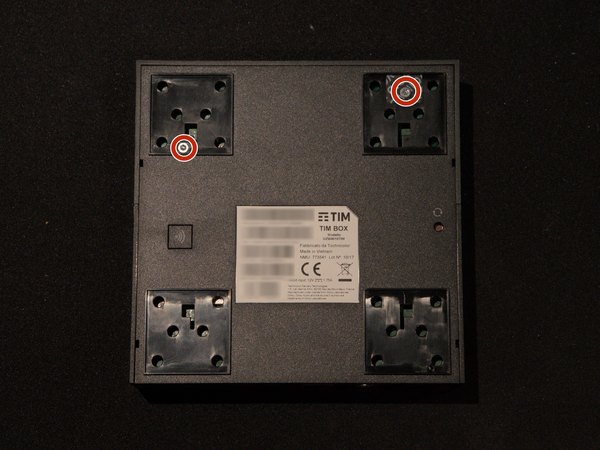

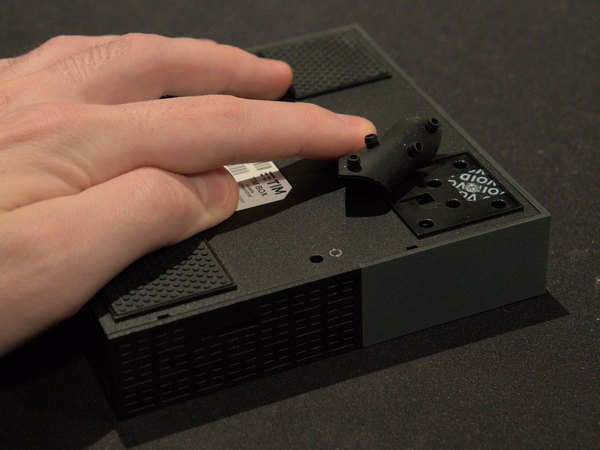

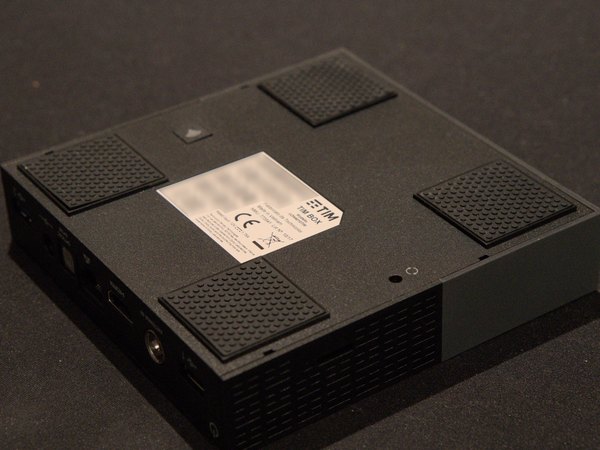

برای شروع کار، باید دستگاه رو برگردونی و پایه‌های لاستیکی که زیر قاب قرار دارن رو آروم بلند کنی تا به پیچ‌های مخفی زیرشون دسترسی پیدا کنی.

← حالا پیچ‌گوشتی ستاره‌ای سوراخ‌دار T8 رو بردار و اون دو تا پیچی که زیر پایه‌های لاستیکی پنهان شده بودن رو کامل باز کن.

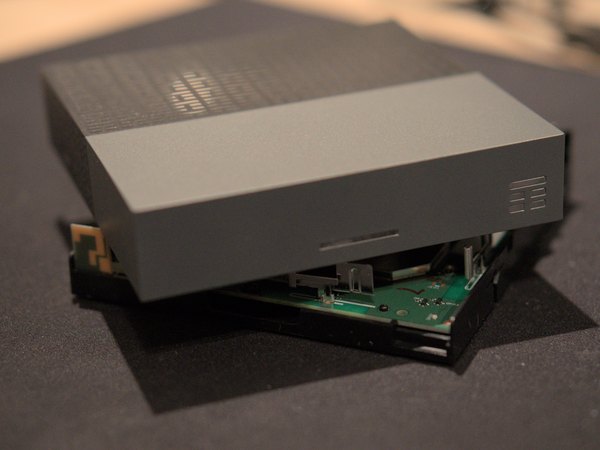

با استفاده از یه پیک یا ابزار پلاستیکی، دور تا دور درز بین دو قاب رو اهرم کن و قاب بالایی رو خیلی نرم به سمت بالا بکش تا خارهای نگه‌دارنده‌اش آزاد بشن.

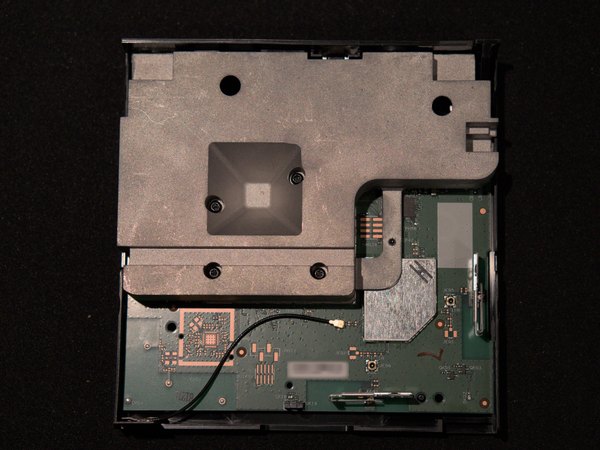

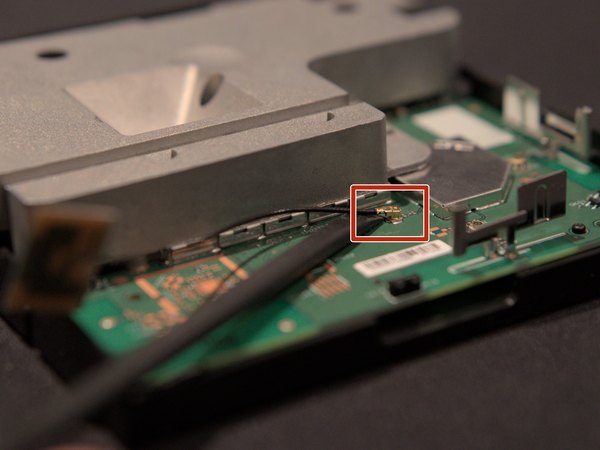

← زیر این قاب، کابل هم‌محور (کواکسیال) مربوط به آنتن وای‌فای رو می‌بینی. نوک اسپاجر رو ببر زیر کانکتور و خیلی آروم رو به بالا هول بده تا از روی برد جدا بشه.

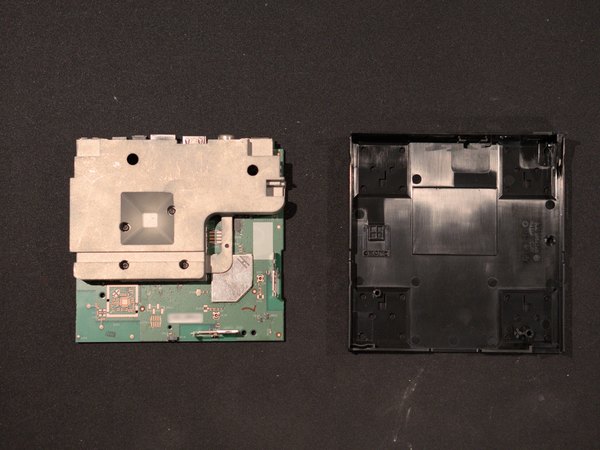

حالا که قاب رویی و کابل آنتن باز شدن، مادربرد (برد اصلی) رو با دقت کامل از داخل محفظه پلاستیکی پایینی بیرون بیار تا بتونیم بقیه قطعات رو روی میز بررسی کنیم.

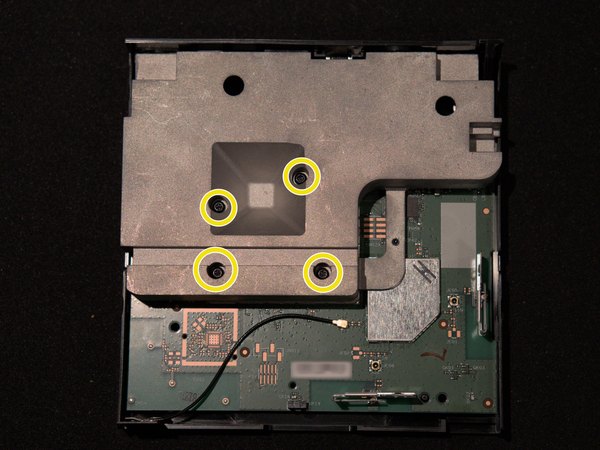

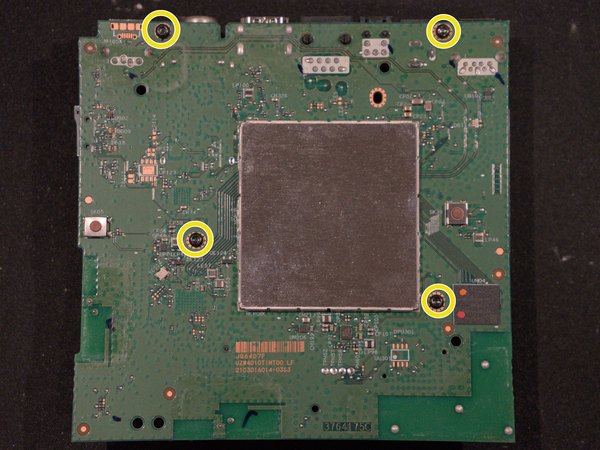

← روی هیت‌سینک فلزی و همچنین خود مادربرد، مجموعا 8 تا پیچ ستاره‌ای T8 وجود داره. همه این پیچ‌ها رو باز کن و کنار بذار.

هیت‌سینک رو خیلی آروم از روی برد بلند کن. حواست باشه که بین این قطعه فلزی و پردازنده، یه پد حرارتی (Thermal Pad) قرار داره؛ مراقب باش که موقع برداشتن هیت‌سینک، این پد پاره یا کثیف نشه.

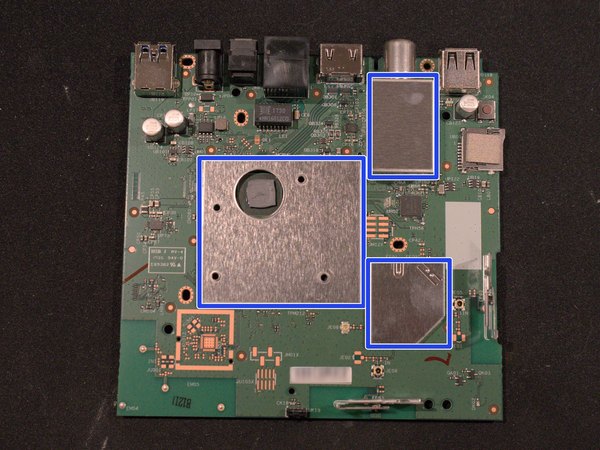

روی برد 4 تا شیلد فلزی می‌بینی که برای محافظت در برابر امواج الکترومغناطیسی (EMI) نصب شدن. این شیلدها رو جدا کن تا بالاخره چیپست‌ها و آیسی‌های زیرشون خودشون رو نشون بدن.

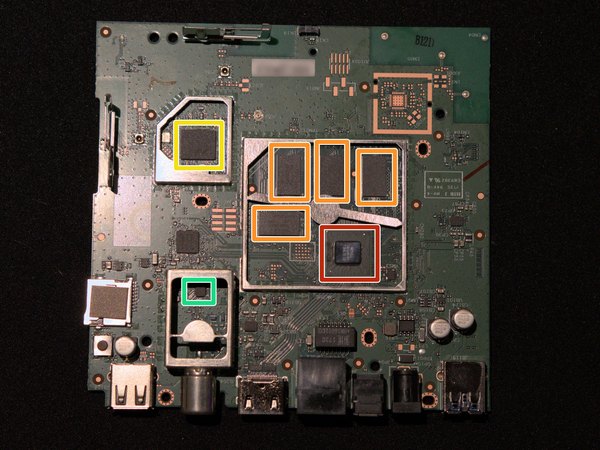

← پردازنده اصلی دستگاه (SoC): مدل Marvell DE3218-A1.

← حافظه رم (RAM): چهار عدد چیپ H5AN4G6NAFR-UHC که در مجموع 2 گیگابایت حافظه DDR4-2400 رو تشکیل می‌دن.

← چیپ ارتباطات بی‌سیم: مدل NXP 88W8897-NMJ2 که قابلیت پشتیبانی از بلوتوث 5.0 و وای‌فای 5.0 (802.11ac) رو داره.

← آیسی دیکودر گیرنده دیجیتال (DVB-T2): با شماره فنی 4110 A003 733.

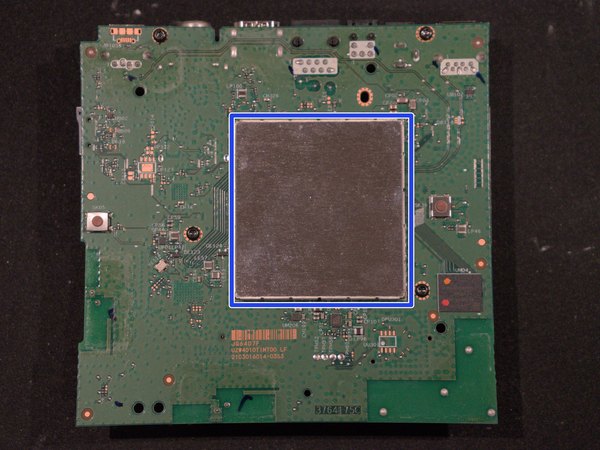

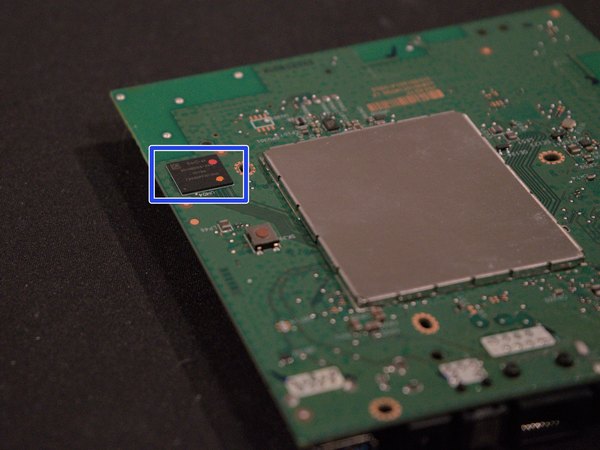

حافظه ذخیره‌سازی (Flash Storage): یه چیپ حافظه 32 گیگابایتی مدل SDINBDG4-32G که ساخت برند معروف SanDisk هست.

کالبدشکافی اندروید باکس به پایان رسید و تونستیم تک‌تک قطعات روی برد رو با دقت ببینیم. برای جمع کردن و بستن دوباره دستگاه هم هیچ کاری نداره؛ فقط کافیه همین مراحلی که با هم رفتیم رو از آخر به اول تکرار کنی.
