تعویض باتری مچ‌بند هوشمند فیت‌بیت Charge 2

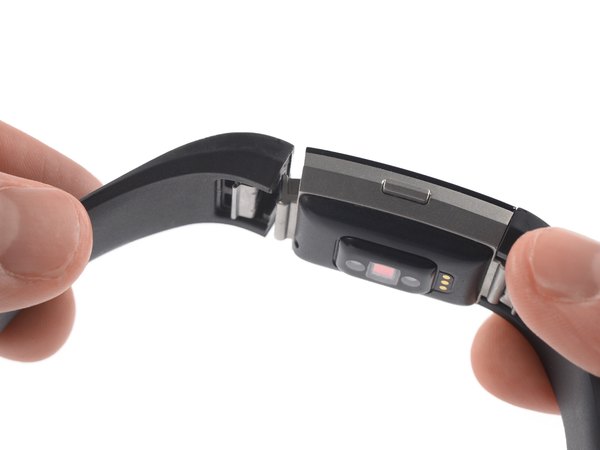

قبل از هر کاری، فیت‌بیت Charge 2 رو از شارژر جدا کن و کامل خاموشش کن تا موقع کار خطری دستگاه رو تهدید نکنه. حالا بندهای مچ‌بند رو از هر دو طرف آزاد و جدا کن تا بدنه اصلی برای تعمیر آماده بشه.

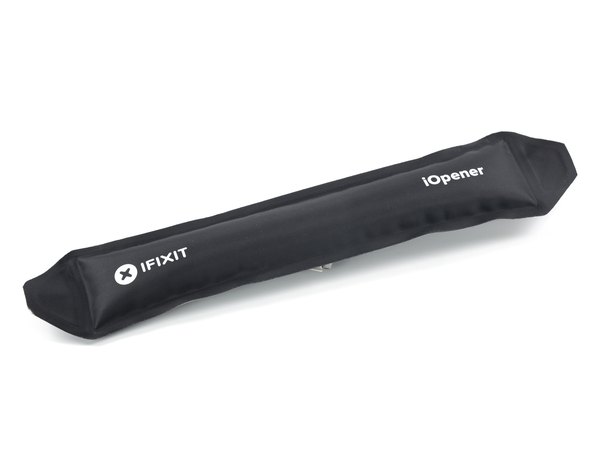

یه پد حرارتی آماده کن و حدود دو دقیقه مستقیم روی صفحه لمسی مچ‌بند قرار بده تا حسابی گرم بشه.

صفحه نمایش این مدل مستقیما چسب نخورده، ولی این گرما کمک می‌کنه تا فریم دور صفحه راحت‌تر از بدنه اصلی جدا بشه.

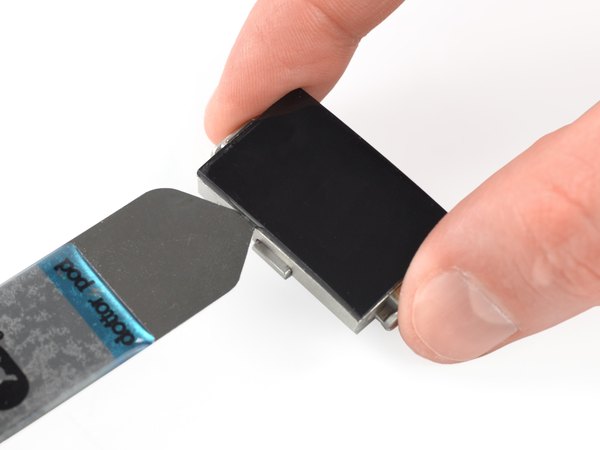

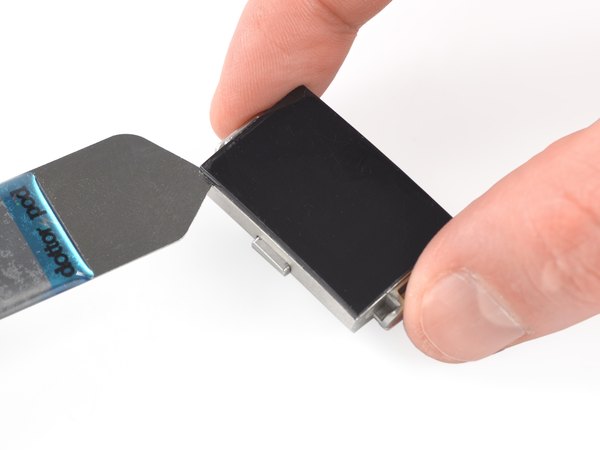

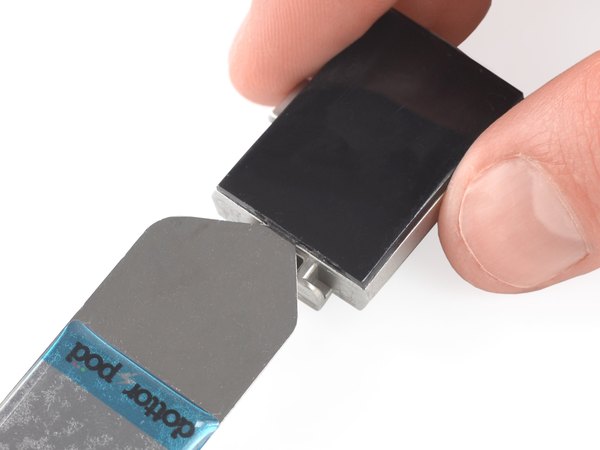

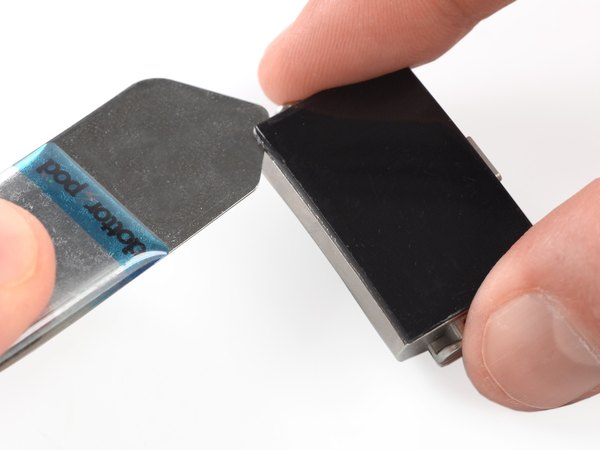

ابزار بازکننده فلزی رو خیلی آروم وارد شکاف بین صفحه لمسی و قاب مچ‌بند تو گوشه بالا سمت چپ کن. حالا این ابزار رو در امتداد لبه سمت چپ به سمت پایین بکش تا به گوشه پایین سمت چپ برسی.

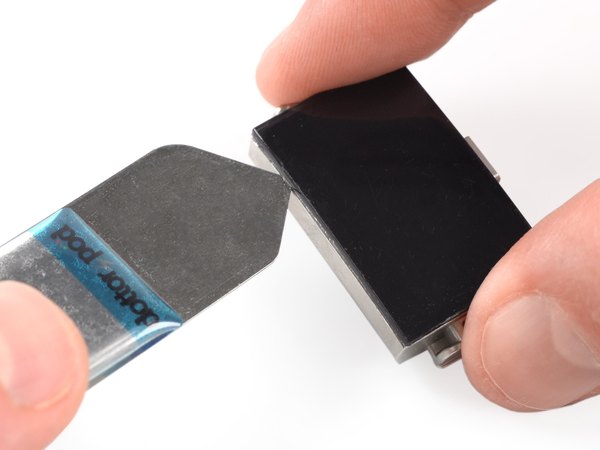

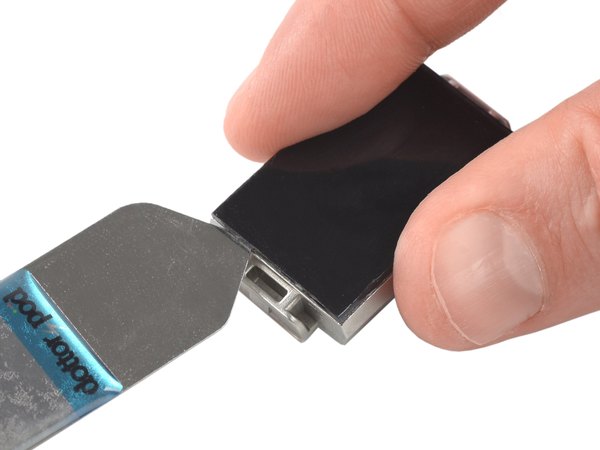

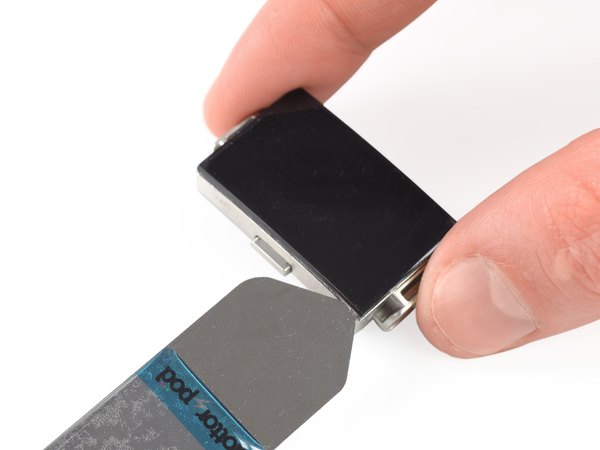

ابزار فلزی رو با دقت دور گوشه پایین سمت چپ بچرخون تا این قسمت هم آزاد بشه. بعدش ابزار رو روی لبه پایینی حرکت بده تا برسی به گوشه پایین سمت راست.

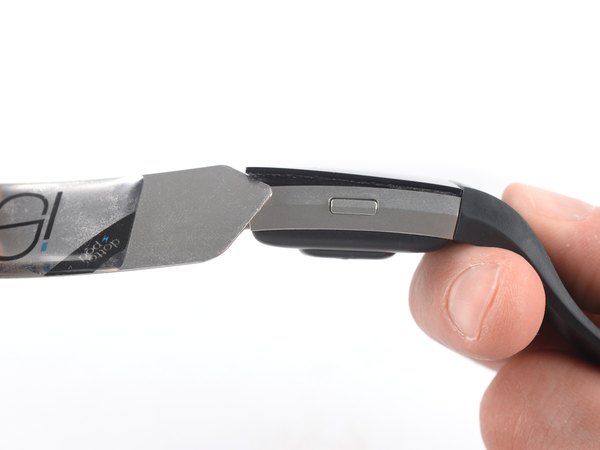

حالا مسیرت رو ادامه بده و ابزار رو دور گوشه پایین سمت راست بگردون. همین‌طور در امتداد لبه سمت راست بالا برو تا به گوشه بالا سمت راست مچ‌بند برسی.

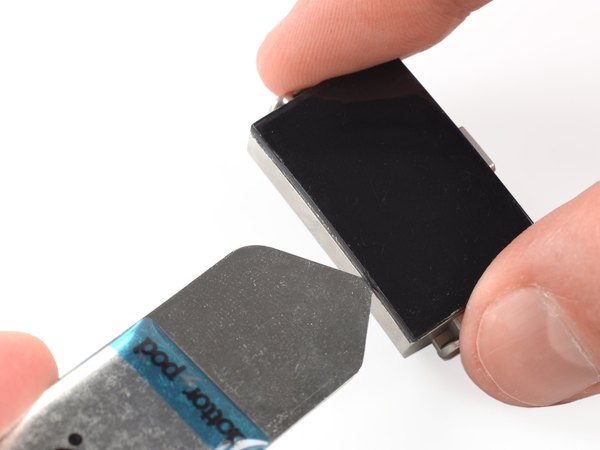

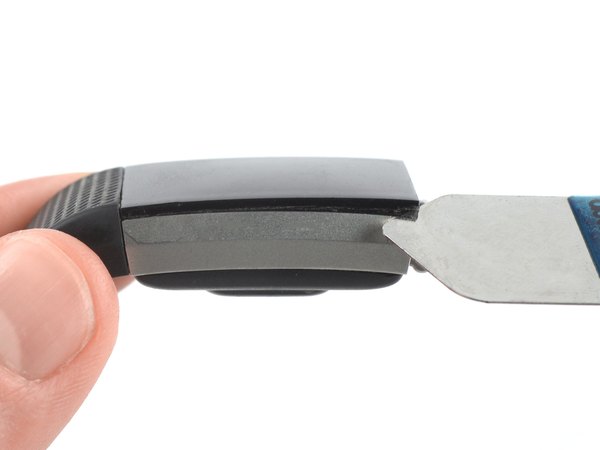

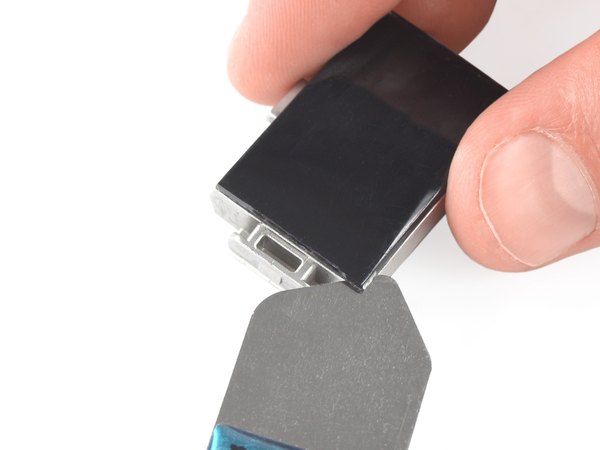

ابزار رو با احتیاط دور گوشه بالا سمت راست حرکت بده.

در نهایت، لبه بالایی رو هم تا گوشه بالا سمت چپ طی کن تا دورتادور صفحه کاملا آزاد بشه.

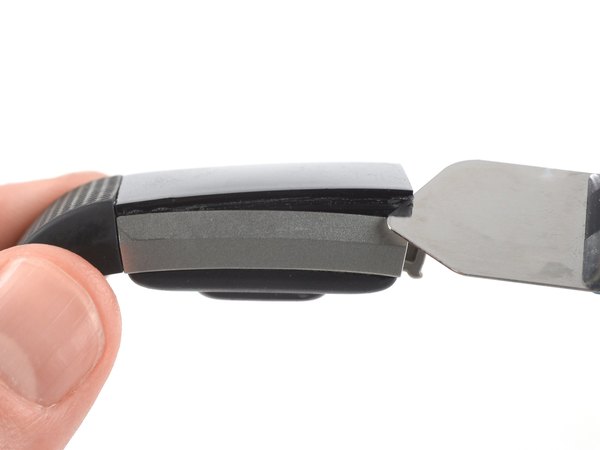

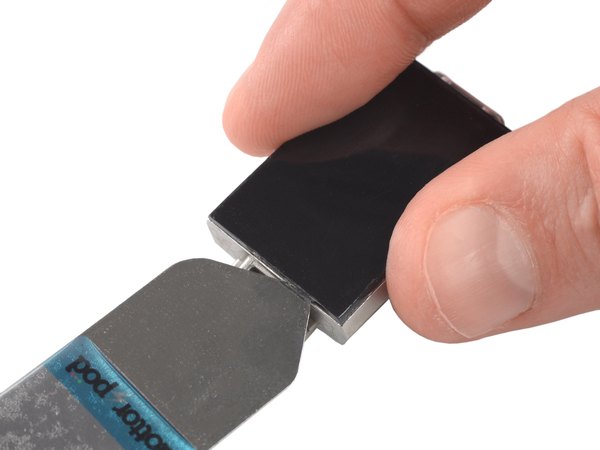

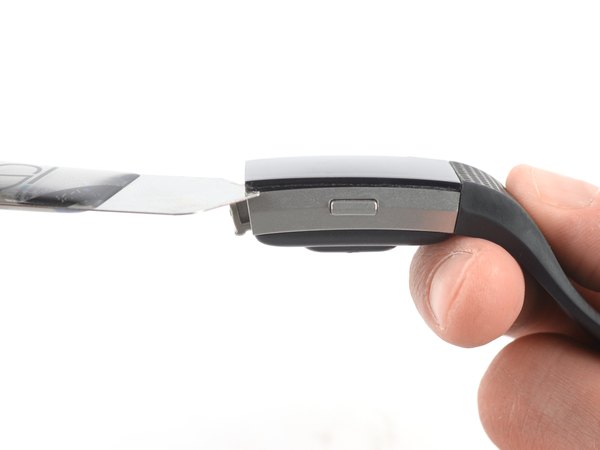

ابزار بازکننده رو دقیقا زیر گوشه بالا سمت چپ قرار بده.

اگه حس می‌کنی دست گرفتن مچ‌بند سخته، می‌تونی برای این مرحله و مرحله بعدی، بندها رو دوباره وصل کنی تا تسلط بیشتری داشته باشی.

با چرخاندن ملایم ابزار فلزی به طرفین، یه فاصله کوچیک ایجاد کن تا گیره‌های پلاستیکی که صفحه رو نگه داشتن از جاشون در بیان و مجموعه صفحه نمایش کمی بالا بیاد.

همین کار رو برای سمت دیگه هم انجام بده و ابزار رو ببر زیر گوشه بالا سمت راست. دوباره ابزار رو یه مقدار بچرخون تا این سمت صفحه هم از بدنه فاصله بگیره و آزاد بشه.

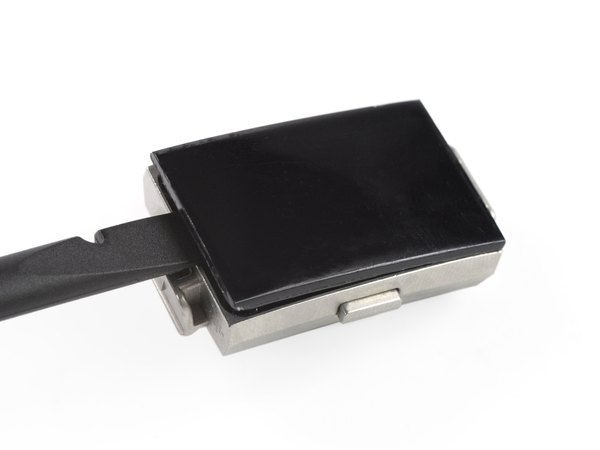

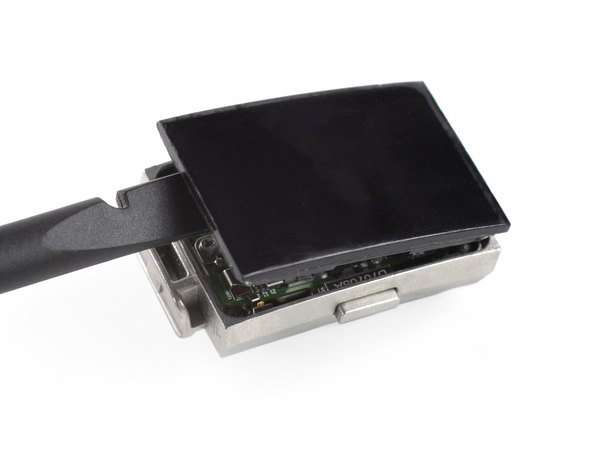

سر تخت اسپاجر رو وارد فاصله‌ای که تو لبه بالایی مچ‌بند ایجاد کردی، بکن. با کمک اسپاجر، مجموعه صفحه لمسی رو آروم به سمت بالا اهرم کن.

خیلی مراقب باش! هنوز صفحه نمایش رو کامل از دستگاه جدا نکن، چون فلت اون به مادربرد وصله و کشیدنش باعث پارگی کابل می‌شه.

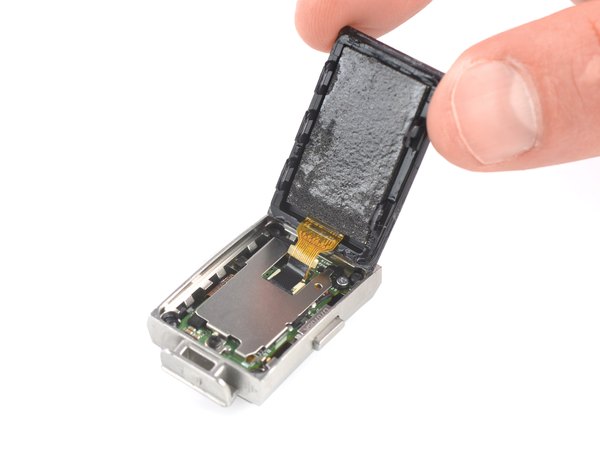

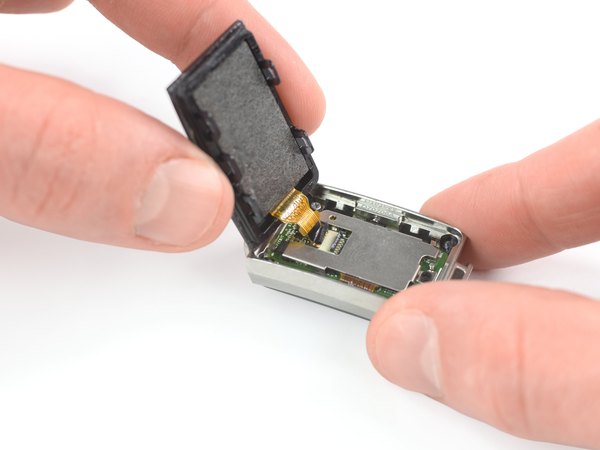

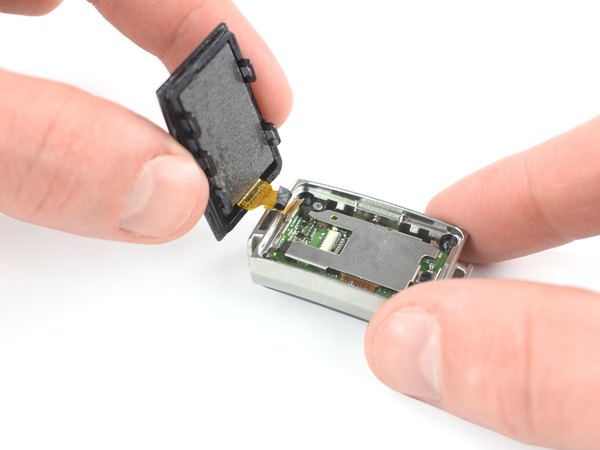

مجموعه صفحه نمایش رو با نهایت دقت به سمت لبه پایینی مچ‌بند خم کن تا بتونی داخل دستگاه رو ببینی.

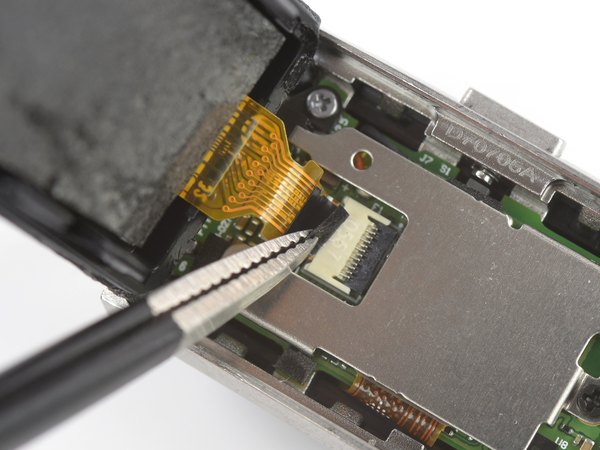

با استفاده از یه پنس سرتخت، برچسب مشکی رنگی که روی کانکتور صفحه لمسی چسبیده رو بگیر و کامل از روی کار بردار.

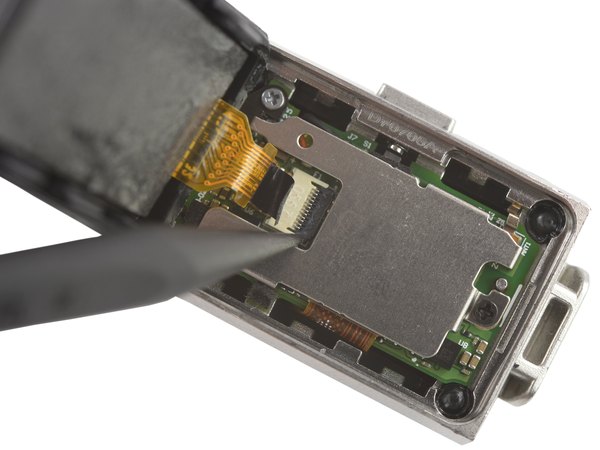

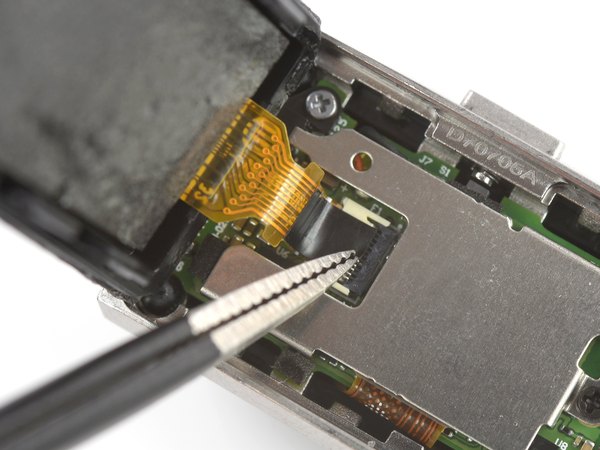

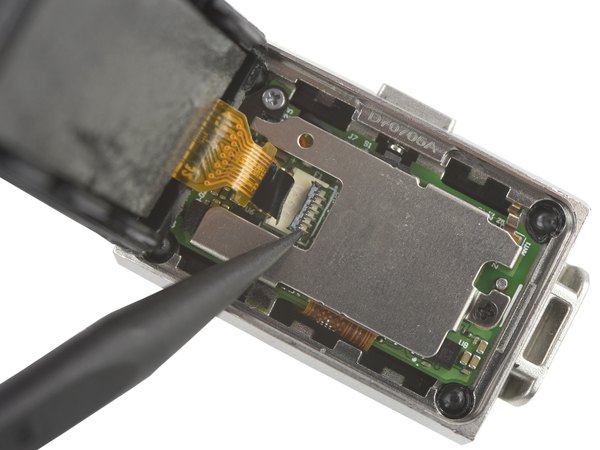

نوک تیز اسپاجر رو ببر زیر ضامن مشکی رنگ کانکتور (از نوع ZIF) و اون رو آروم به سمت بالا هل بده تا قفلش باز بشه.

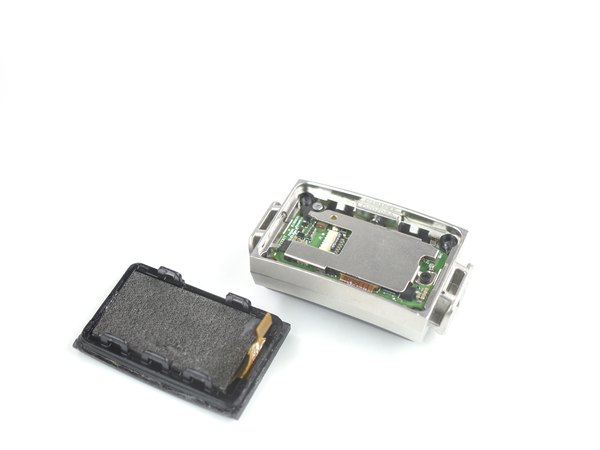

حالا فلت صفحه لمسی رو مستقیم و بدون زاویه دادن، از داخل سوکتش بیرون بکش. مجموعه صفحه نمایش رو کامل از دستگاه جدا کن و کنار بذار.

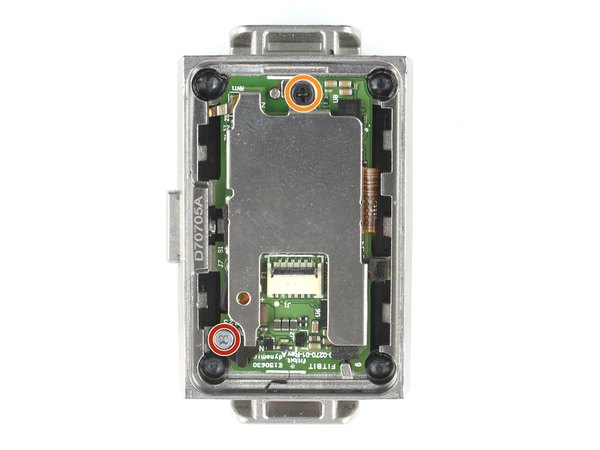

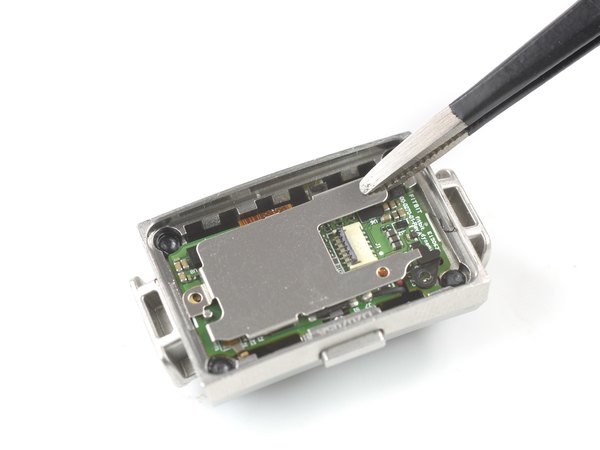

دو تا پیچ چهارسویی که درپوش مادربرد رو نگه داشتن، باز کن. دقت کن که سایز این پیچ‌ها با هم فرق داره:

← یه دونه پیچ 2.5 میلی‌متری

← یه دونه پیچ 2.8 میلی‌متری

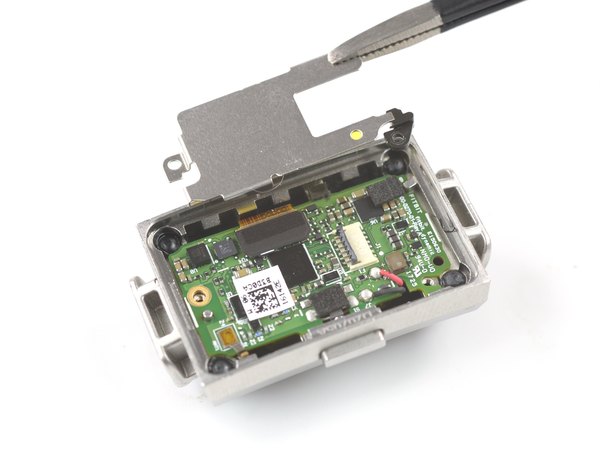

با پنس سرتخت، شیلد محافظ روی مادربرد رو بگیر و آروم از روی برد برش دار.

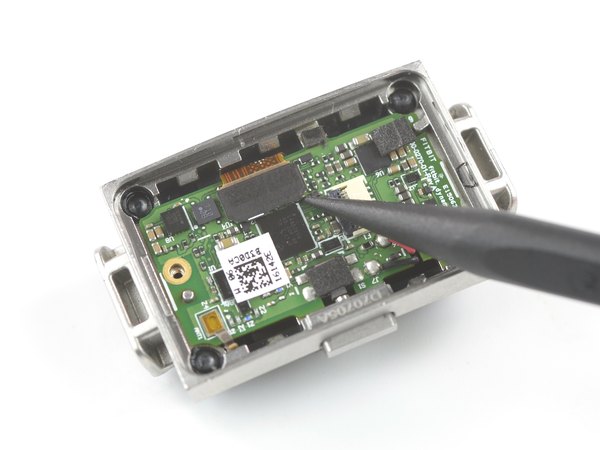

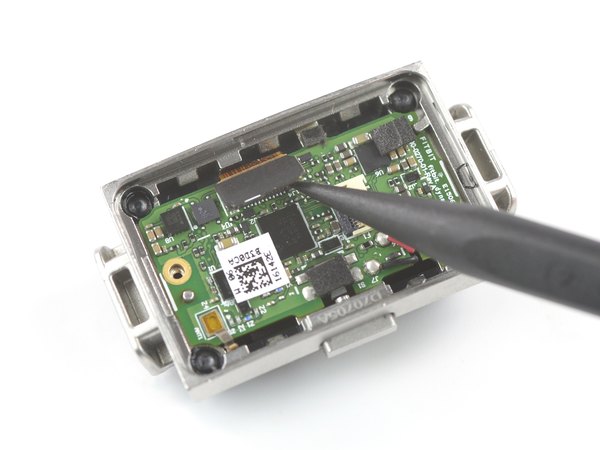

نوک تیز اسپاجر رو بذار زیر کانکتور فلت سنسور ضربان قلب و اون رو بالا بزن تا اتصالش از روی مادربرد قطع بشه.

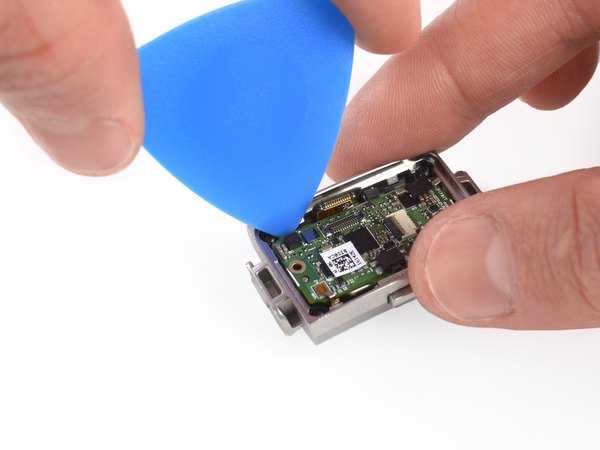

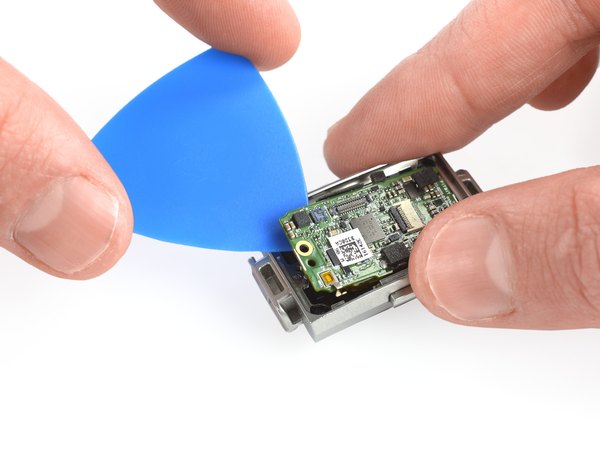

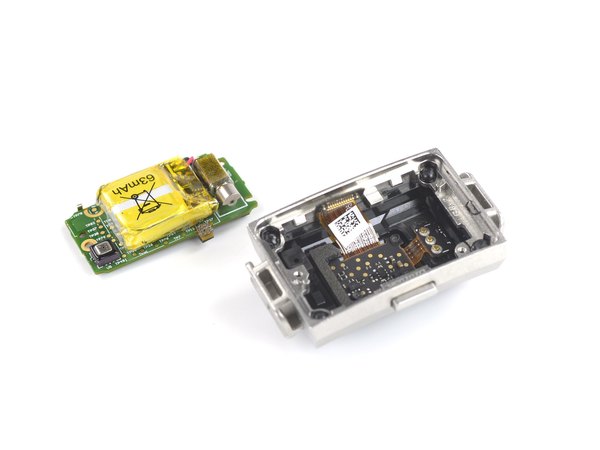

یه پیک بازکننده رو ببر زیر مادربرد و اون رو اهرم کن تا همراه با باتری که بهش متصله، از داخل قاب مچ‌بند خارج بشه.

باتری با یه چسب ملایم به زیر مادربرد چسبیده، پس باید با ملایمت جداش کنیم.

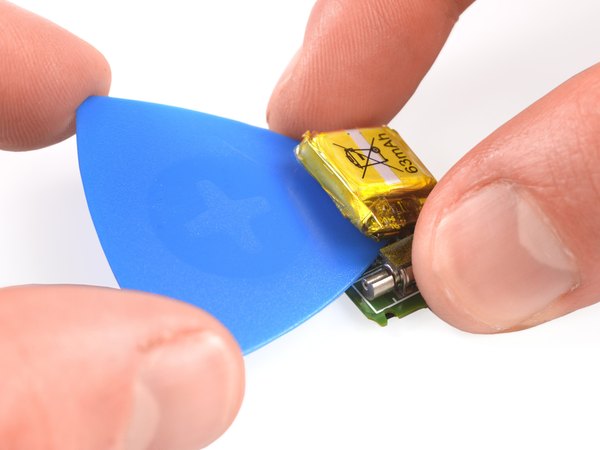

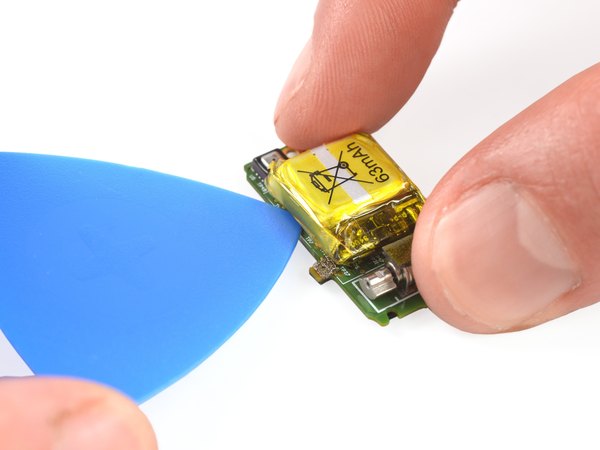

یه پیک بازکننده رو بین باتری و مادربرد سر بده تا چسب بینشون بریده بشه.

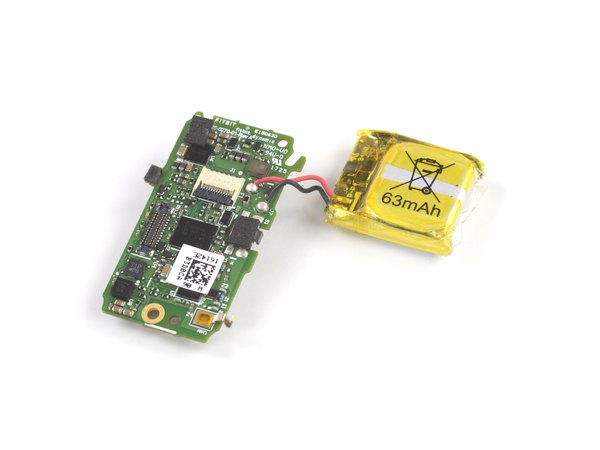

حواست باشه که باتری رو یکدفعه نکشی! کابل‌های باتری هنوز به مادربرد لحیم شدن و باید اول اون‌ها رو جدا کنی.

تو مراحل بعدی باید دست به هویه بشی و دو تا سیم باتری رو از روی مادربرد جدا (دی‌لحیم) کنی.

حتما قبل از باز کردن سیم‌ها، از روی برد یه عکس بگیر تا موقع بستن باتری جدید، ترتیب رنگ سیم‌ها یادت نره.

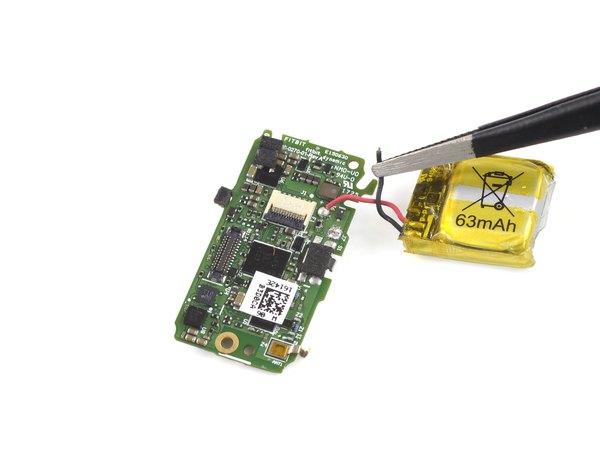

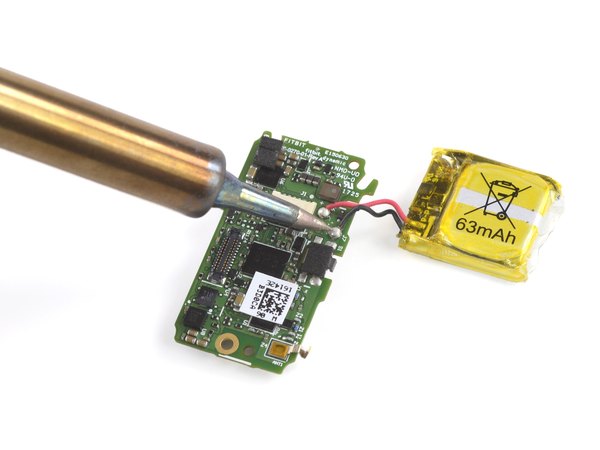

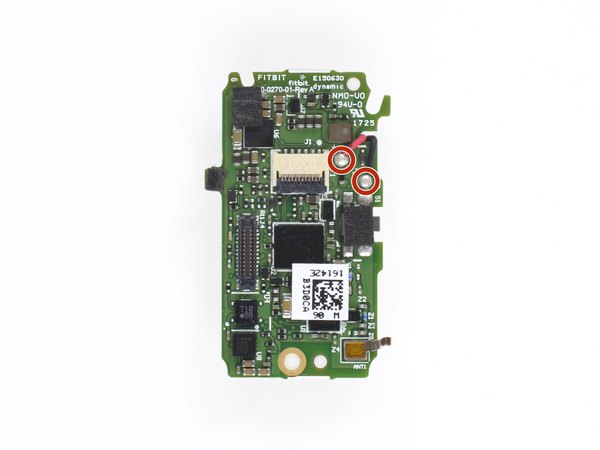

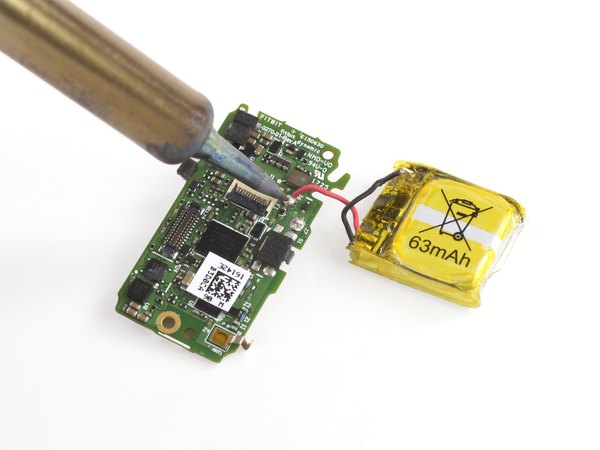

هویه رو داغ کن و با دقت به محل اتصال اولین سیم باتری بزن تا لحیمش ذوب بشه و سیم رو از مادربرد جدا کن.

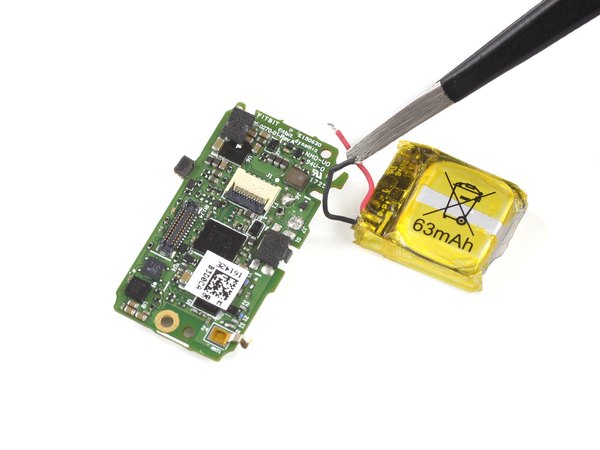

همین کار رو برای سیم دوم هم انجام بده و با هویه اتصالش رو از روی برد قطع کن.

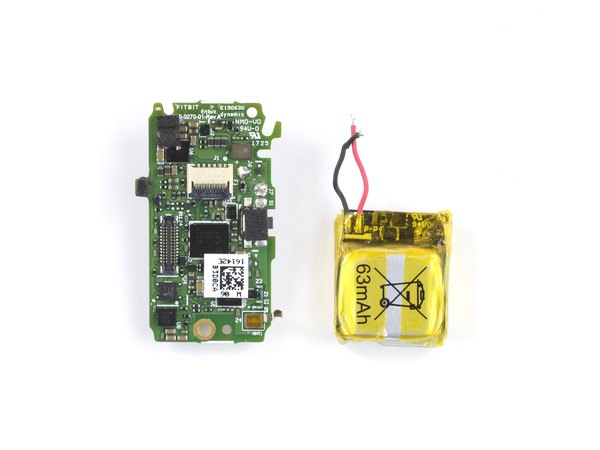

حالا می‌تونی باتری قدیمی رو کاملا از دستگاه خارج کنی.

اگه باتری قدیمی باد کرده یا آسیب دیده، به‌هیچ‌وجه دوباره ازش استفاده نکن چون خطرناک می‌شه. فقط یه باتری کاملا نو و سالم جایگزین کن.

قبل از اینکه به باتری جدید چسب بزنی، مطمئن شو که سیم‌هاش به اندازه کافی بلند هستن تا راحت به مادربرد لحیم بشن.

خب، کار باز کردن تموم شد! برای نصب باتری جدید، کافیه از چسب دوطرفه مناسب استفاده کنی و باتری رو سر جاش محکم کنی. یادت باشه چسب رو دقیقا همون‌جایی که چسب قبلی بود روی دستگاه بزنی، نه مستقیم روی خود باتری. بعدش هم مراحل رو برعکس از آخر به اول پیش برو تا دستگاه کامل بسته بشه.

یادت نره برای اینکه باتری جدیدت بهترین عملکرد رو داشته باشه، بعد از روشن کردن مچ‌بند حتما کالیبره‌اش کن. خوشحالیم که با این آموزش از سایت آیسی‌مدار تونستی گجتت رو تعمیر کنی. اگه از این راهنما راضی بودی، حتما اپلیکیشن آیسی‌مدار رو به دوستات هم معرفی کن تا اونا هم از آموزش‌های ما استفاده کنن!
