آموزش تعویض واشر مخزن آب قهوه‌ساز Dolce Gusto Oblo

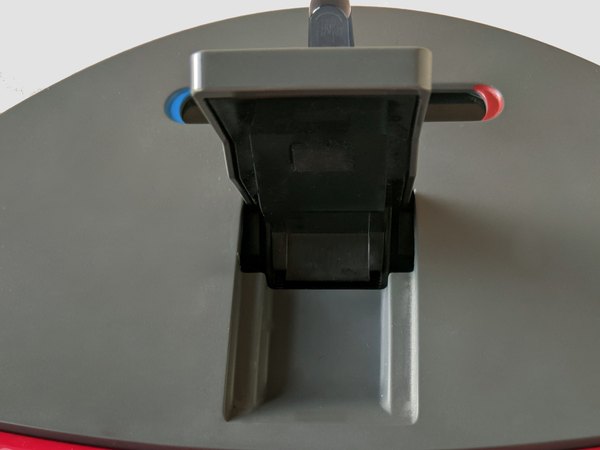

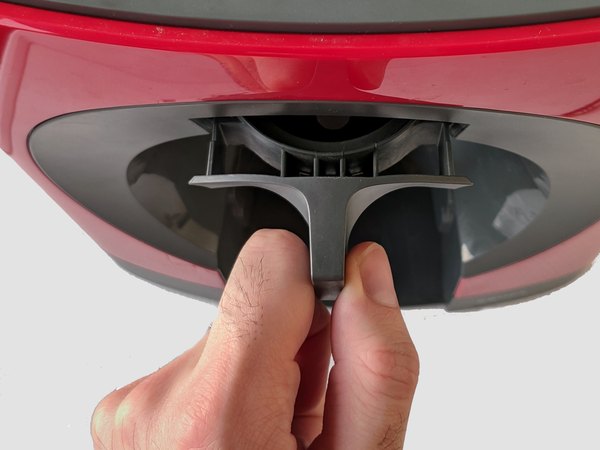

اول از همه، مخزن آب رو از پشت دستگاه بردار و کنار بذار تا دست و پات رو نگیره. حالا دستگیره طوسی‌رنگ روی دستگاه رو به سمت بالا بکش و هولدر کپسول قهوه رو بیرون بیار.

یادت باشه این دستگیره طوسی رو فعلا همون بالا نگه داری؛ چون برای باز کردن صفحه بالایی دستگاه به همین حالت نیاز داریم.

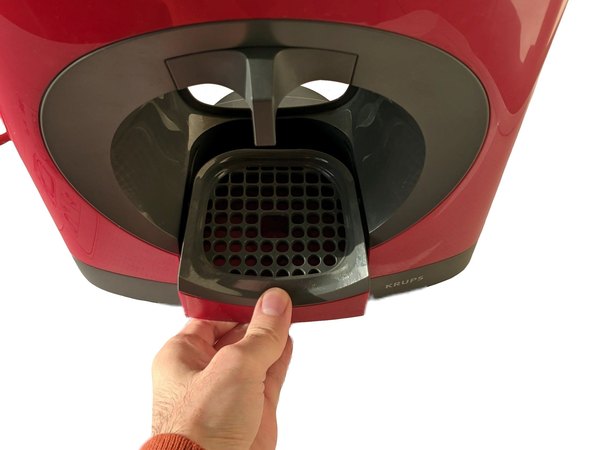

در نهایت سینی چکه‌گیر رو هم از جلوی دستگاه بکش بیرون و جدا کن.

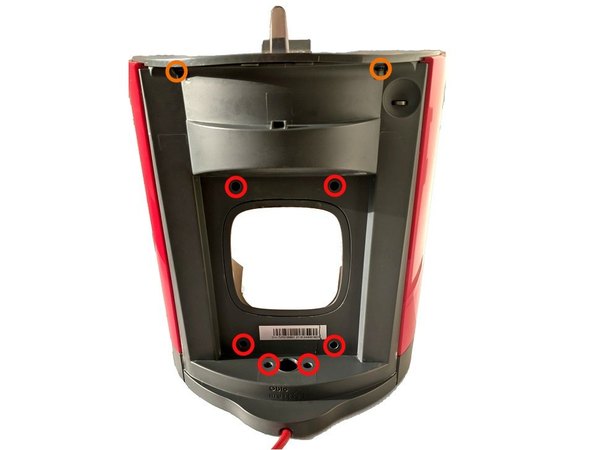

دستگاه رو بچرخون تا قسمت پشتی اون کاملا روبه‌روت قرار بگیره و به پیچ‌ها مسلط باشی. با استفاده از یک پیچ‌گوشتی Torx TR10، هر 8 تا پیچی که پنل پشتی رو نگه داشتن با دقت باز کن.

← 6 عدد پیچ 15 میلی‌متری Torx TR10

← 2 عدد پیچ 8 میلی‌متری Torx TR10

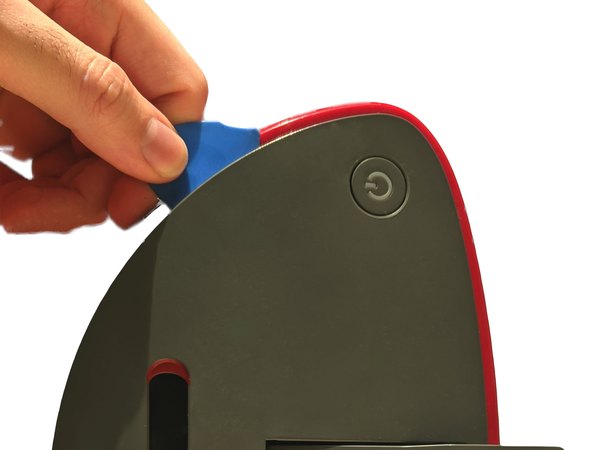

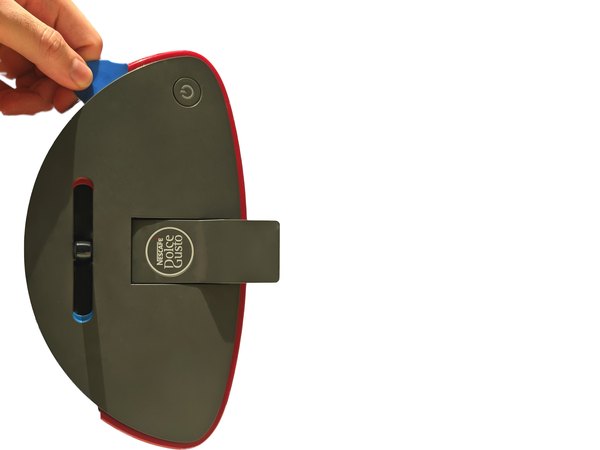

بعد از اینکه پیچ‌های پشتی رو باز کردی، برو سراغ صفحه بالایی قهوه‌ساز. این قسمت با خارهای پلاستیکی به بدنه محکم شده. برای جدا کردنش، از یک پیک پلاستیکی یا ابزار بازکننده استفاده کن و خیلی آروم لبه‌ها رو آزاد کن تا صفحه از جاش دربیاد.

این صفحه دورتادورش با گیره‌های پلاستیکی کیپ شده و ممکنه برای جدا کردنش به کمی نیروی کنترل‌شده نیاز داشته باشی؛ پس عجله نکن.

وقتی صفحه آزاد شد، اصلا اون رو یکدفعه نکش! دکمه پاور که زیر این صفحه است با چند تا سیم به برد اصلی وصله و باید اول اون‌ها رو جدا کنیم، وگرنه سیم‌ها پاره می‌شن.

خیلی با احتیاط صفحه بالایی رو کمی بلند کن و بچرخون تا بتونی زیرش رو به‌راحتی ببینی.

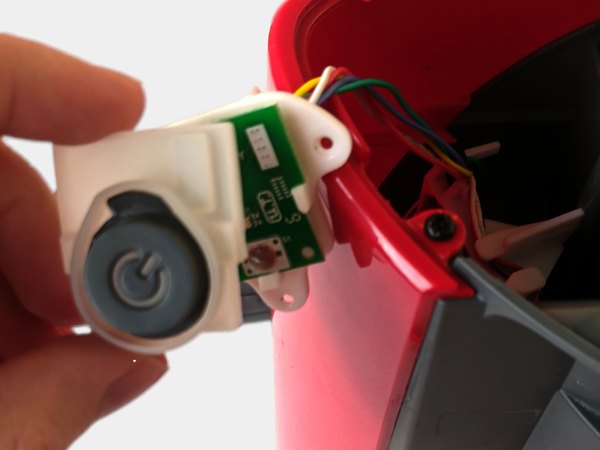

دکمه پاور رو که دقیقا پشت این قاب قرار گرفته پیدا کن.

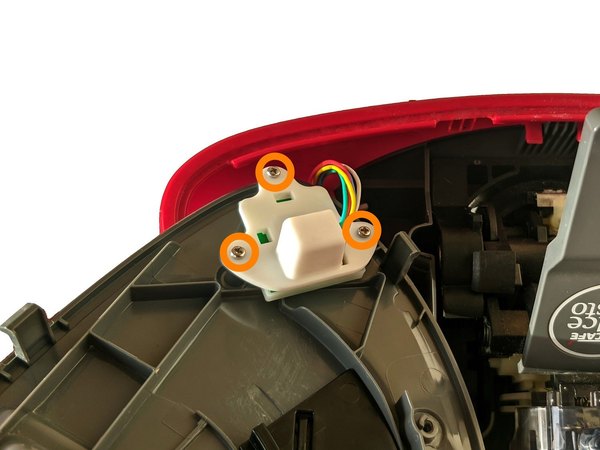

حالا با استفاده از یک پیچ‌گوشتی چهارسو (سایز PH1)، 3 تا پیچی که دکمه پاور رو به صفحه وصل کردن باز کن.

← 3 عدد پیچ 8 میلی‌متری چهارسو (PH1)

حواست باشه دکمه پاور از دو قطعه مجزا تشکیل شده که به هم نچسبیدن. موقع باز کردن پیچ‌ها ممکنه قسمت رویی دکمه بیفته، پس مراقب باش گمش نکنی (تصویر سوم رو ببین).

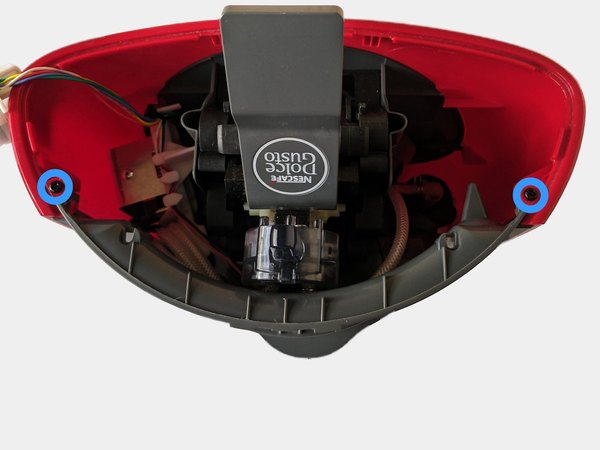

حالا باید 2 تا پیچی که پنل جلو و پشت رو به هم وصل کردن پیدا کنی. با همون پیچ‌گوشتی Torx TR10 بازشون کن.

2 عدد پیچ 15 میلی‌متری Torx TR10

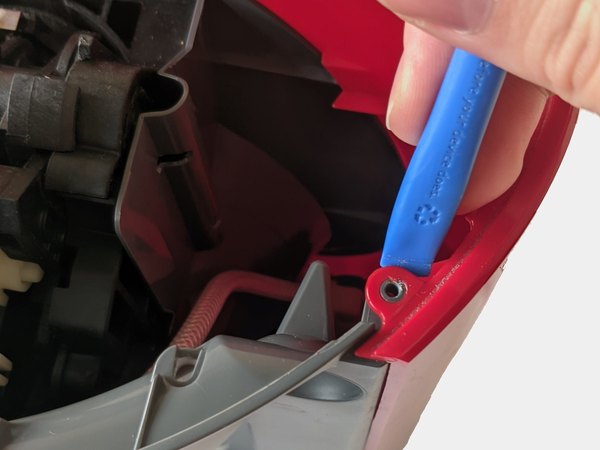

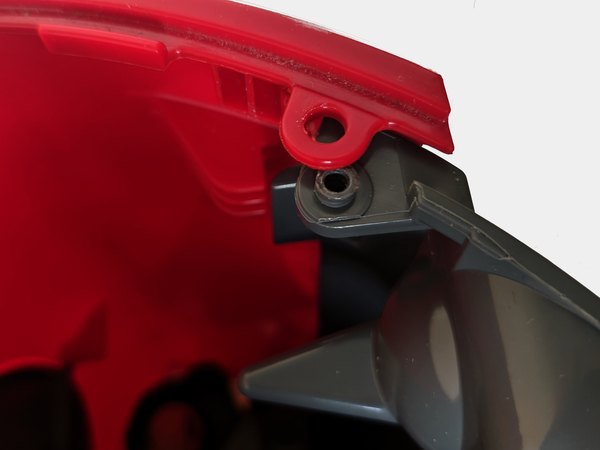

بعد از باز کردن پیچ‌ها، پیک یا ابزار پلاستیکی رو بنداز زیر حلقه‌های پلاستیکی سمت راست پنل جلویی و کمی اهرم کن تا یک سمتش آزاد بشه (مثل تصویر دوم و سوم که نشون می‌ده چطور سمت راست رو رها کنی). همین کار رو دقیقا برای سمت چپ پنل جلویی هم تکرار کن تا هر دو طرف رها بشن.

این کار رو خیلی نرم و با ملایمت انجام بده تا پلاستیک‌های بدنه یا حلقه‌ها نشکنن.

حالا پنل جلویی رو به سمت بالا بکش تا قسمت پایینش هم کامل جدا بشه.

چون دورتادور این پنل خارهای پلاستیکی وجود داره، ممکنه باز هم نیاز به کمی فشار داشته باشه. می‌تونی از ابزار بازکننده برای آزاد کردن خارهای باقی‌مونده در محیط پنل کمک بگیری.

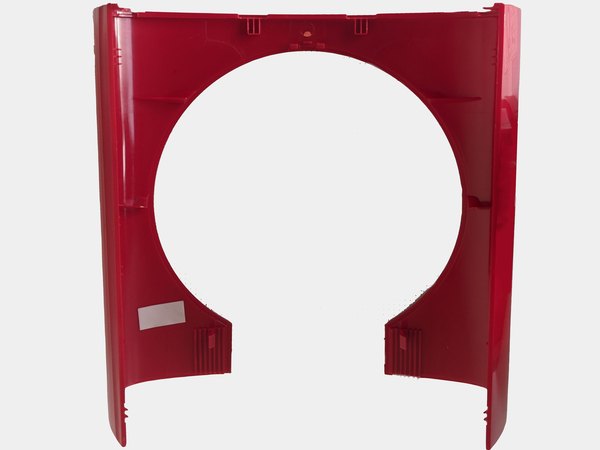

توی این تصویر می‌تونی پنل جلویی رو که کامل جدا شده ببینی تا متوجه بشی گیره‌های پلاستیکی نگهدارنده دقیقا کجاهای قطعه قرار گرفتن. این‌طوری راحت‌تر درکشون می‌کنی.

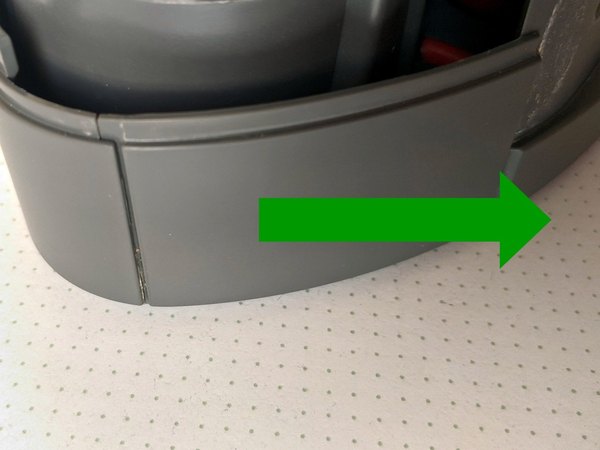

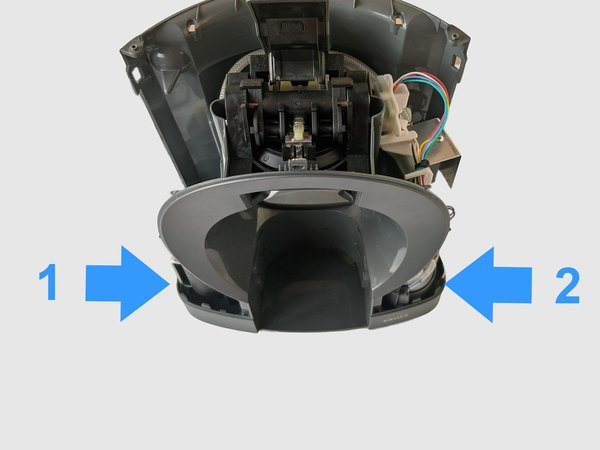

به قسمت پایین قهوه‌ساز دقت کن؛ دو نقطه با فلش‌های شماره 1 و 2 روی تصاویر مشخص شدن.

سمت چپ (فلش شماره 1)

سمت راست (فلش شماره 2)

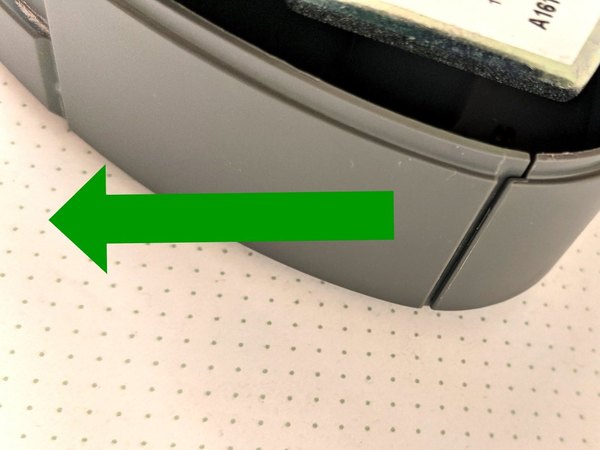

← برای سمت چپ، انتهای قاب پشتی رو دقیقا در جهتی که فلش (1) نشون می‌ده به سمت بیرون بکش تا قاب از جاش دربیاد.

← همین حرکت رو برای سمت راست دستگاه یعنی فلش (2) هم انجام بده.

وقتی هر دو طرف انتهایی آزاد شدن، خیلی راحت قاب پشتی رو به سمت بالا بکش تا کامل از دستگاه جدا بشه.

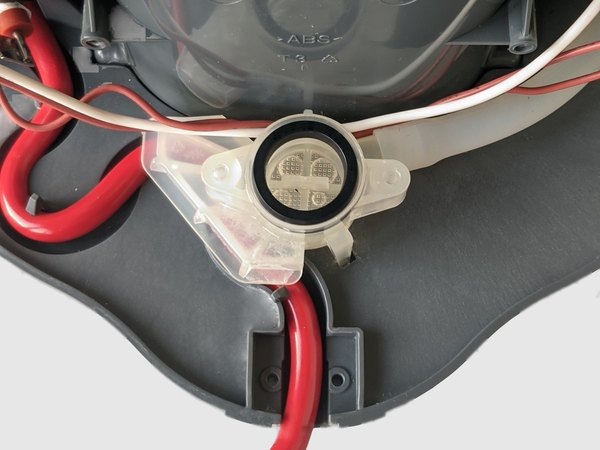

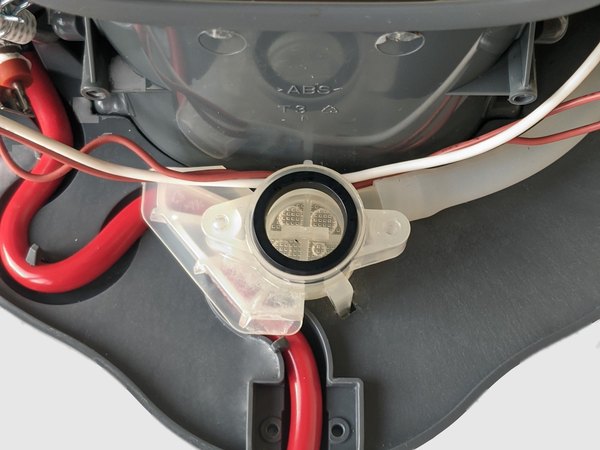

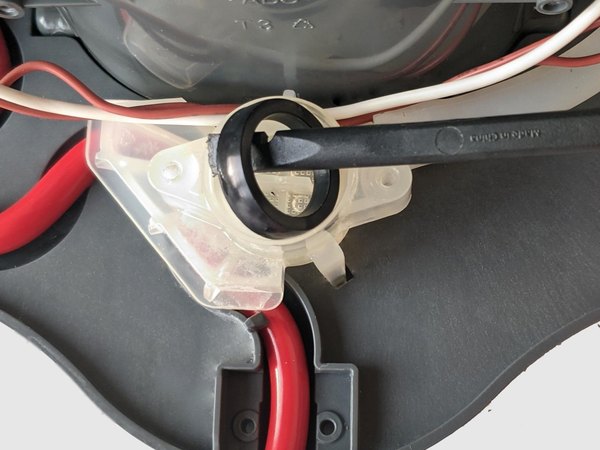

حالا که قاب‌ها باز شدن، مجموعه اتصال مخزن آب رو در قسمت پشت دستگاه پیدا کن. برای بیرون آوردن واشر خراب، با دست یا با کمک یه اسپاجر و پیک پلاستیکی، واشر رو به سمت بالا بکش تا از جاش خارج بشه.

این واشر با هیچ چسبی محکم نشده و خیلی راحت با یه کشش ساده به سمت بالا بیرون میاد.

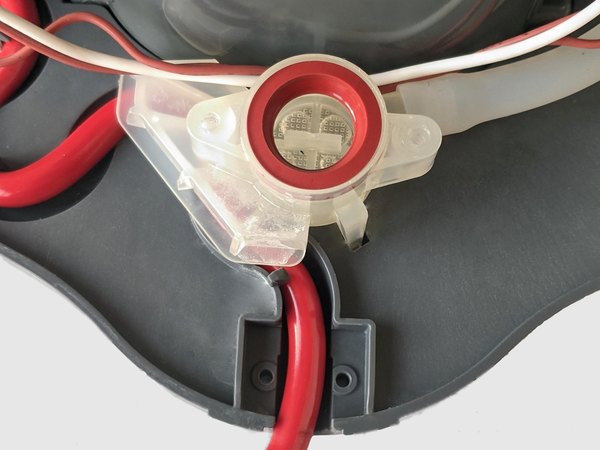

حالا واشر جدید رو بردار و با دست اون رو دقیقا روی مجموعه اتصال مخزن قرار بده و سر جاش محکم کن.

به جهت قرارگیری واشر دقت کن! این واشر لبه‌داره و باید دقیقا مثل حالتی که تو عکس سوم می‌بینی نصب بشه تا جلوی نشتی آب رو به‌خوبی بگیره.

خب، کار تعمیر تموم شد! حالا برای بستن دستگاه، کافیه تمام مراحلی که با هم رفتیم رو از آخر به اول انجام بدی و قطعات رو سر جای خودشون ببندی. اگه این آموزش از آیسی‌مدار برات مفید بود و تونستی مشکل دستگاهت رو حل کنی، حتما لینک این صفحه رو برای دوستات هم بفرست تا اگه اونا هم نیاز به راهنمایی داشتن بتونن ازش استفاده کنن.
