آموزش باز کردن قاب و بدنه اسپرسوساز Melitta Caffeo CI

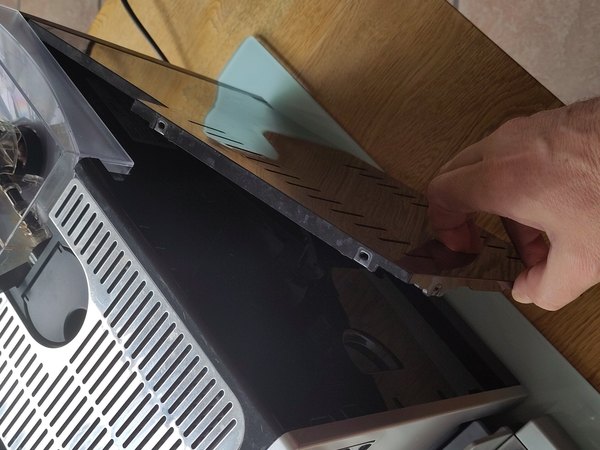

اول از همه، مطمئن شو که دستگاه رو از برق کشیدی. این مهم‌ترین قدم قبل از شروع هر تعمیریه. حالا همه قطعاتی که معمولا برای تمیز کردن دستگاه درمیاری رو جدا کن تا دستگاه سبک‌تر بشه و موقع کار مزاحمت ایجاد نکنن. سینی چكه‌گیر رو بکش بیرون و کنار بذار (این قسمت تو عکس‌ها نشون داده نشده ولی حتما درش بیار). مخزن آب رو هم از جاش خارج کن.

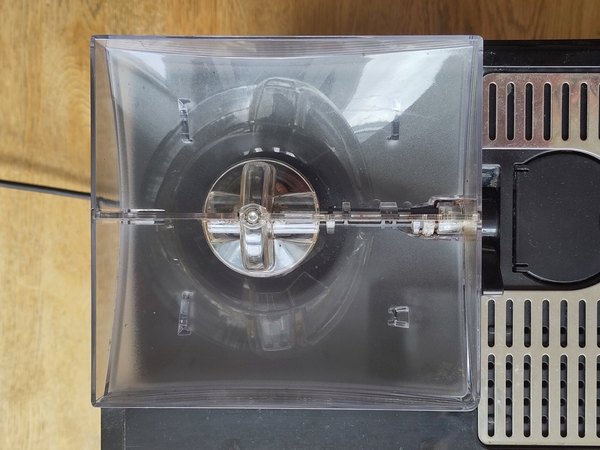

تا جایی که می‌تونی، دانه‌های قهوه باقی‌مونده تو مخزن رو با یه قاشق خالی کن تا موقع جابه‌جا کردن دستگاه بیرون نریزن. درپوش سمت راست (جایی که واحد دم‌کن یا همون Brewing Unit قرار داره) رو باز کن. اگه خود واحد دم‌کن هم قابل جدا شدنه، اون رو هم بیرون بیار.

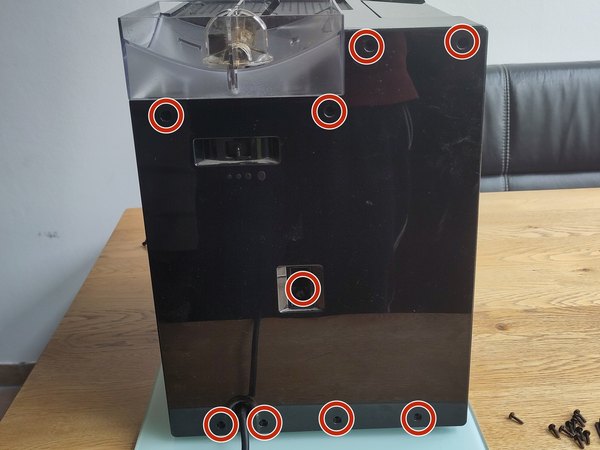

حالا برو سراغ پشت دستگاه. اینجا 9 تا پیچ وجود داره که باید با پیچ‌گوشتی تورکس T10 بازشون کنی. حواست باشه که موقع باز کردن پیچ وسطی، یه صفحه پلاستیکی کوچیک هم همراهش جدا می‌شه که باید مراقب باشی گمش نکنی.

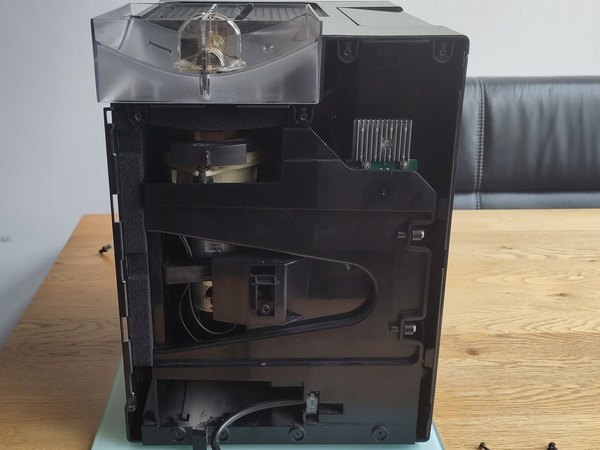

بعد از باز شدن پیچ‌ها، پنل پشتی رو می‌تونی با یه کم کشیدن به سمت بیرون جدا کنی. این پنل علاوه بر پیچ‌ها، با چند تا خار و گیره هم سر جاش محکم شده، پس موقع کشیدنش کمی دقت کن.

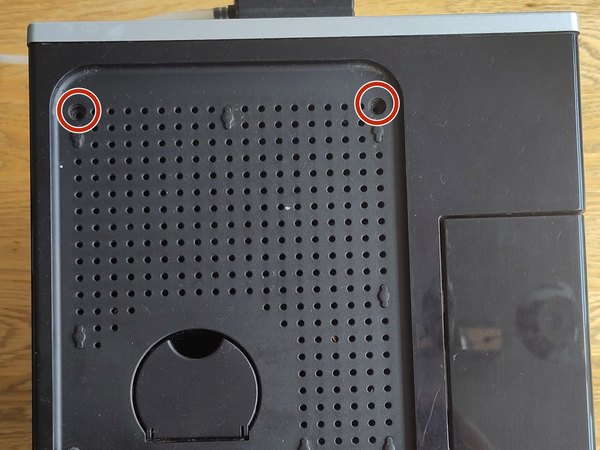

توری فلزی روی دستگاه رو بردار. زیر این توری، دو تا پیچ تورکس T10 دیگه قرار داره که باید باز بشن. با باز کردن این پیچ‌ها، هنوز نمی‌تونی قاب بالایی رو برداری! این کاور در مجموع با 5 تا خار پلاستیکی به بدنه وصله. برای آزاد کردنشون بریم سراغ مرحله بعدی.

قبل از اینکه بخوای خارها رو باز کنی، حتما تمام توضیحات این مرحله رو بخون تا به‌طور تصادفی باعث شکستگی قطعات نشی.

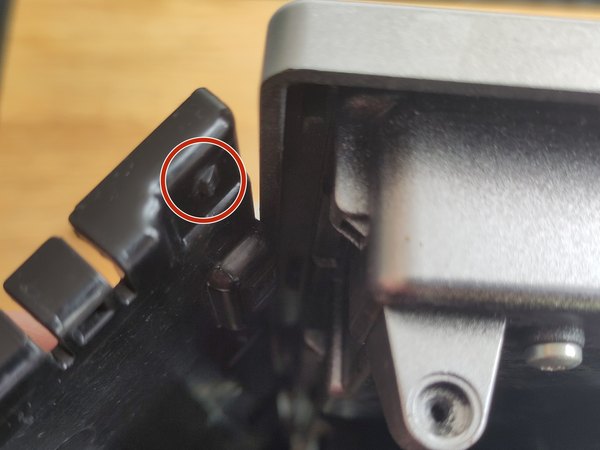

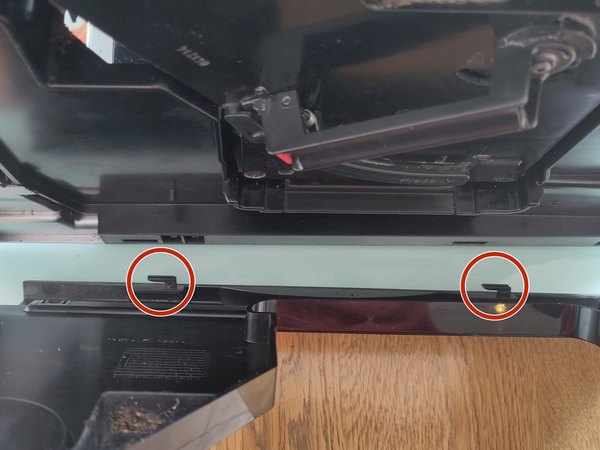

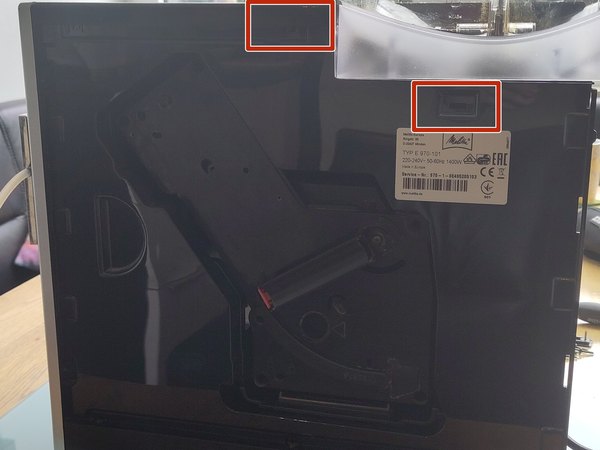

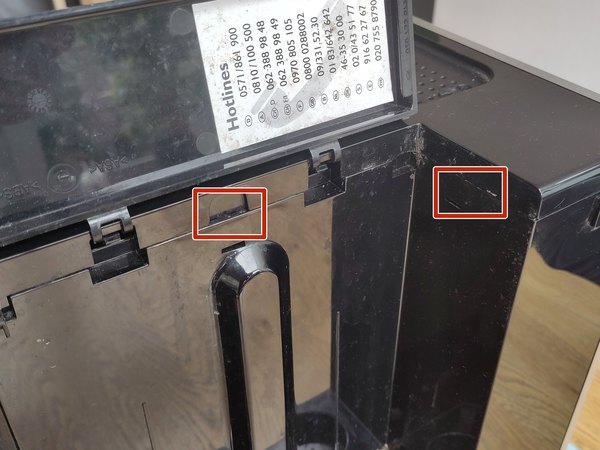

سه تا خار در سمت مخزن آب قرار داره. دوتاشون تو عکس اول مشخص شدن. خار سوم هم دقیقا سمت چپ اون دو تا قرار گرفته. دو تا خار دیگه هم در سمت مخالف قرار دارن که می‌تونی جای دقیقشون رو تو عکس دوم ببینی.

حالا با یه پیچ‌گوشتی تخت، از پشت دستگاه شروع کن به آزاد کردن خارها. پیچ‌گوشتی رو تا جایی که می‌تونی عمودی تو شیارها فرو کن و مثل یه اهرم به سمت بالا فشار بده. هم‌زمان قاب رو یه کم به سمت بالا بکش. یادت باشه که پنل‌های کناری هنوز به دستگاه وصلن و قاب بالایی هم به یه کابل متصله، پس خیلی بااحتیاط بلندش کن تا اتصالات پاره نشن.

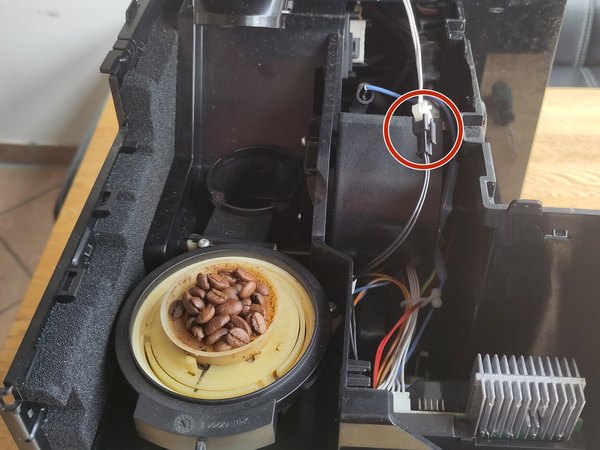

سوکت کابل رو از روی برد جدا کن تا قاب بالایی کاملا آزاد بشه. این سوکت یه قفل کوچیک داره که باید خارش رو به سمت پایین فشار بدی تا رها بشه.

حالا هر چقدر دانه قهوه که اون زیر گیر کرده رو تمیز کن. قیف لاستیکی رو هم می‌تونی دربیاری یا بذاری همونجا روی دستگاه بمونه.

اول بریم سراغ پنل سمت راست، چون هیچ کابل یا شلنگ اضافه‌ای بهش وصل نیست و باز کردنش بی‌دردسرتره. پایین این پنل چند تا زبانه وجود داره. برای آزاد کردنشون باید پنل رو به سمت عقب دستگاه بکشی؛ اصلا سعی نکن با اهرم کردن و فشار به بیرون درش بیاری چون زبانه‌ها می‌شکنن.

قسمت جلویی هم زبانه‌های کوچیک‌تری داره. زبانه بالایی رو می‌تونی با یه پیچ‌گوشتی تخت کوچیک آزاد کنی. این کار باعث می‌شه پنل راحت‌تر از جاش دربیاد. حالا پنل رو محکم اما با دقت به سمت عقب دستگاه بکش تا کاملا آزاد و جدا بشه.

روند کار برای این پنل هم دقیقا مثل پنل سمت راسته، با این تفاوت که اینجا باید حواست به دو تا سوکت کابل و یه شلنگ آب باشه. پنل رو همون‌طور که قبلا گفتیم آزاد کن، ولی از دستگاه دورش نکن و بذار نزدیک بدنه بمونه.

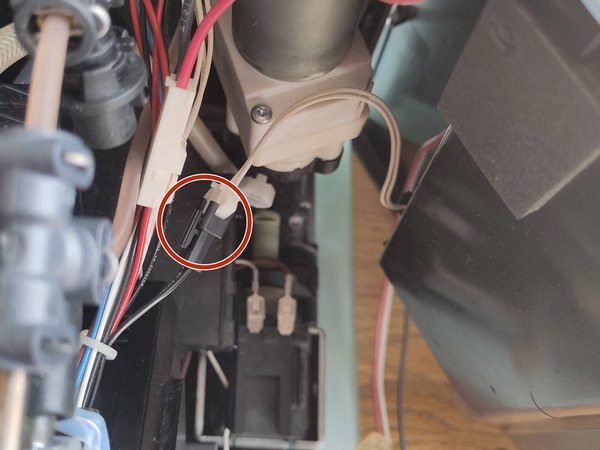

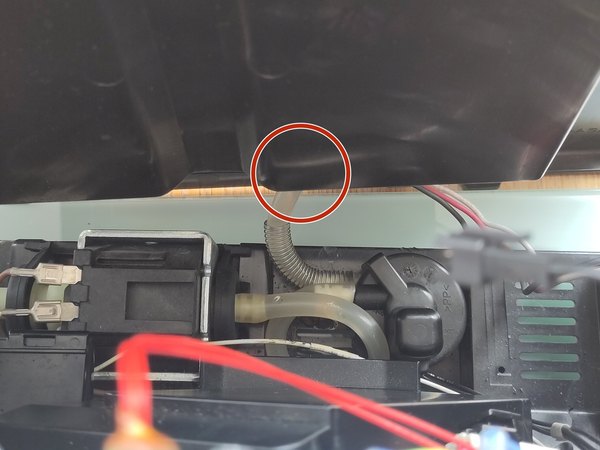

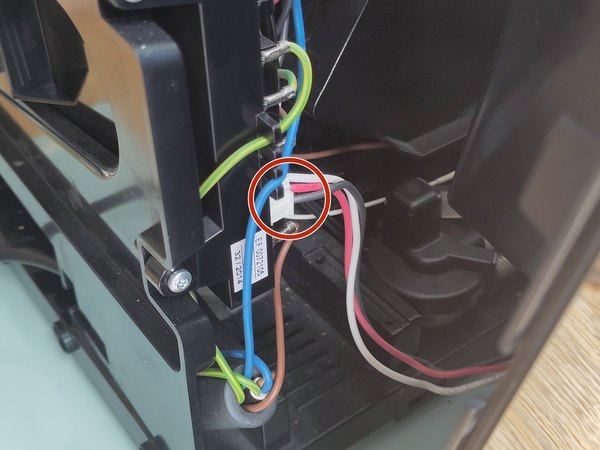

حالا سوکتی که کابل‌های قرمز، سفید و مشکی داره رو از روی مدار جدا کن. این سوکت یه گیره کوچیک داره که باید اول اون رو به داخل فشار بدی. شلنگ آب رو هم از اون سمتی که به پنل کناری وصل شده، با احتیاط جدا کن. سوکت سیاه و سفید رو هم از جاش دربیار؛ این یکی هم یه قفل کوچیک داره که باید آزاد بشه. عالیه! حالا پنل سمت چپ هم کاملا آزاده و می‌تونی اون رو کامل برداری.

کار باز کردن قاب این اسپرسوساز با موفقیت تموم شد و حالا به تمام قطعات داخلی برای عیب‌یابی و سرویس دسترسی داری. برای بستن دوباره دستگاه هم کافیه همین مراحل رو از آخر به اول انجام بدی؛ فقط موقع جا زدن خارها و سوکت‌ها دقت کن تا همه‌چیز سر جای خودش به‌خوبی چفت بشه. ممنون که تو این آموزش فنی همراه آیسی‌مدار بودی؛ امیدوارم تعمیر بی‌نقصی داشته باشی!
