تعویض مادربرد سونی PSP 300xc

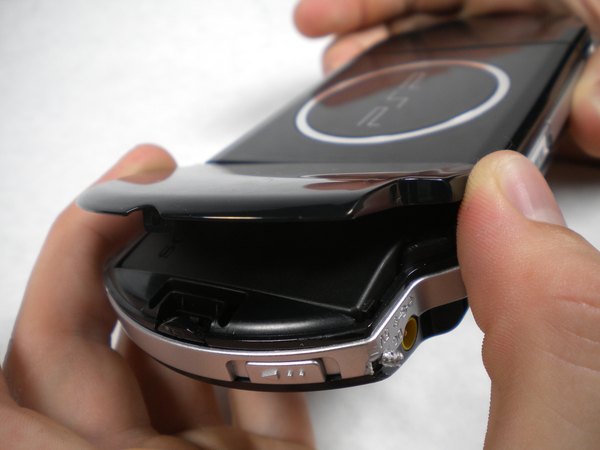

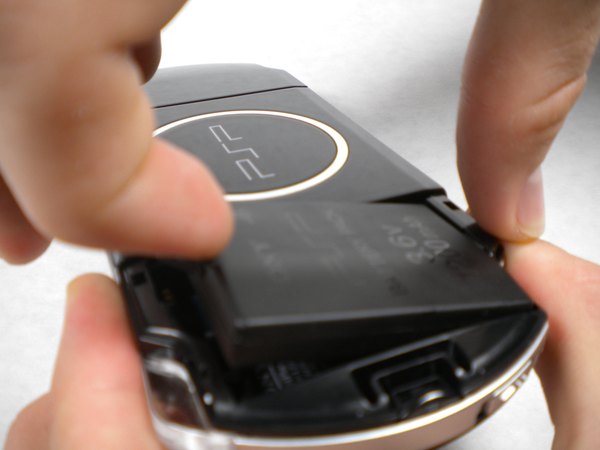

دکمه‌ای که درپوش باتری رو روی قاب پشتی PSP 300xc نگه می‌داره، فشار بده و درپوش رو به سمت بالا بکش تا جدا بشه. حالا خیلی راحت باتری رو با انگشتت بگیر و از داخل محفظه بیرون بیار.

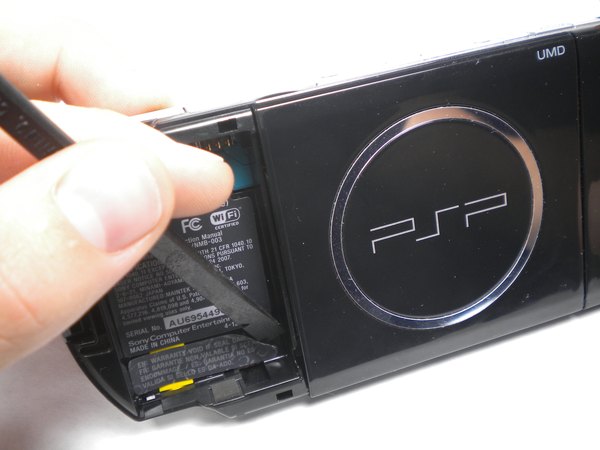

یه برچسب گارانتی داخل محفظه باتری چسبیده. با نوک اسپاجر یا حتی ناخنت اون رو به آرومی جدا کن تا به پیچ مخفی زیرش دسترسی پیدا کنی.

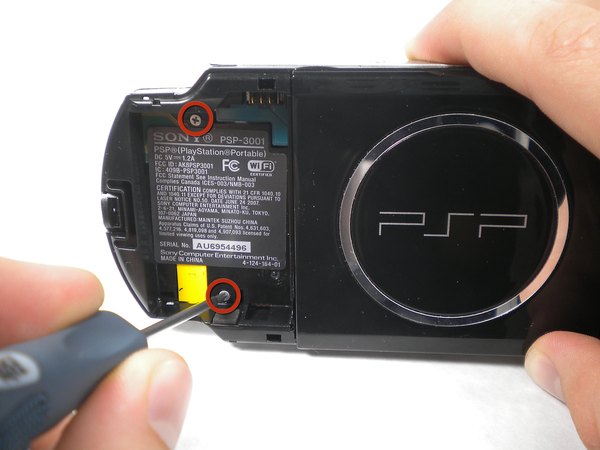

← چهار تا پیچ چهارسویی که روی قاب پشتی دستگاه قرار دارن رو کامل باز کن.

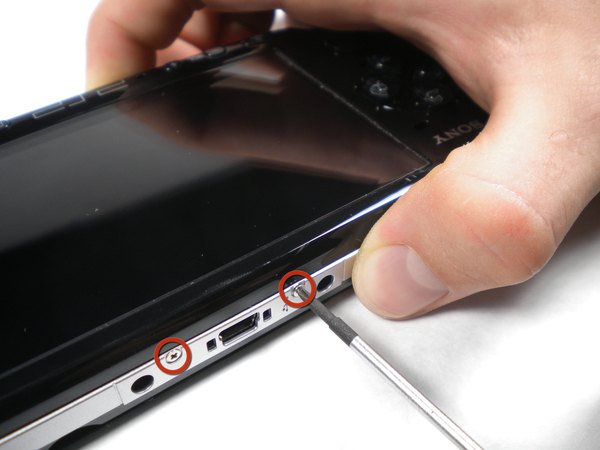

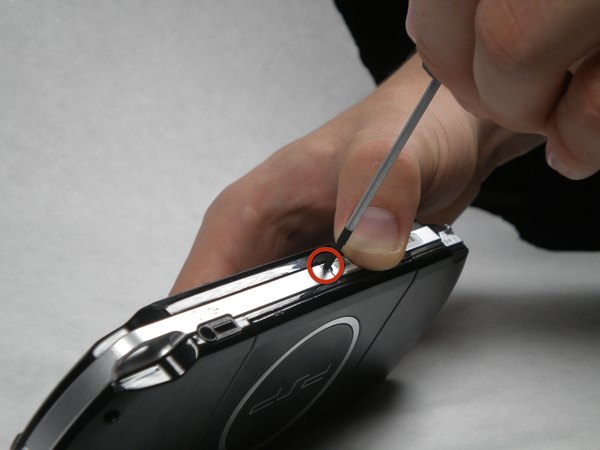

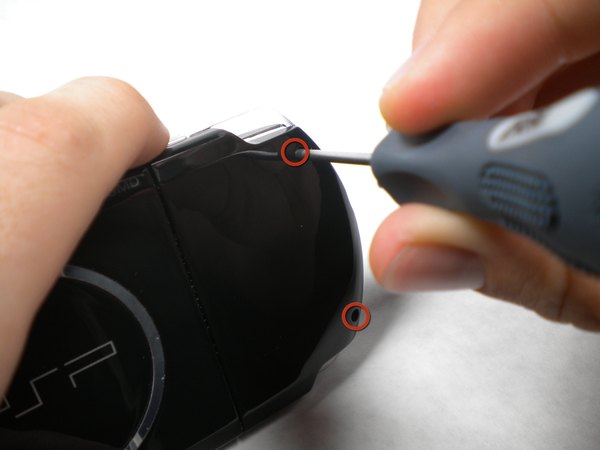

← حالا برو سراغ لبه بالایی کنسول و دو تا پیچ چهارسویی که اونجا می‌بینی رو هم باز کن.

← یه پیچ تکی هم روی لبه پایینی دستگاه جا خوش کرده؛ اون رو هم باز کن تا قاب آماده جدا شدن بشه.

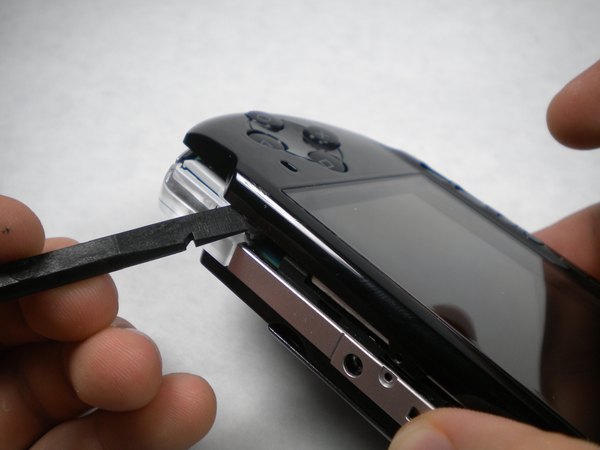

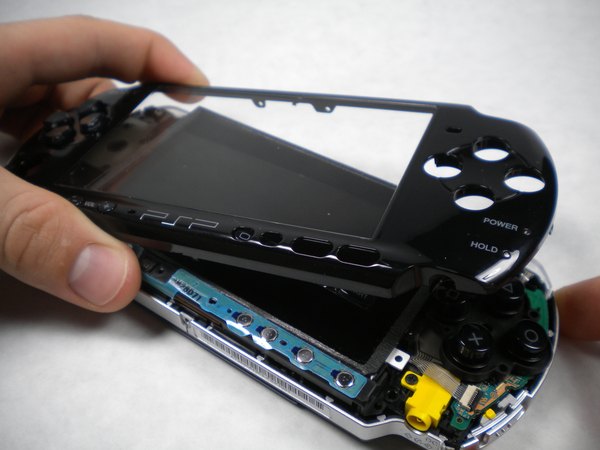

نوک اسپاجر رو خیلی ملایم بین قاب جلویی و بدنه اصلی فرو کن. حالا اسپاجر رو دور تا دور درز قاب بکش تا خارهای نگهدارنده آزاد بشن و قاب رویی رو کامل بردار.

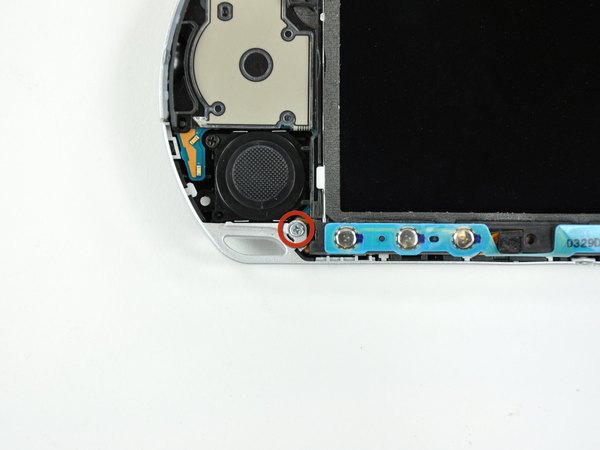

← نوار دکمه‌های هوم با یه پیچ چهارسو به بدنه محکم شده؛ این پیچ رو باز کن.

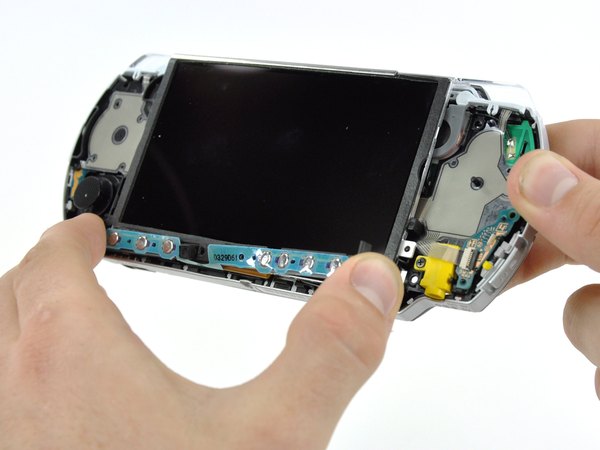

نوار دکمه‌های هوم رو حدود یک سانتی‌متر به سمت راست هل بده تا زبانه‌ش آزاد بشه. بعد از اون، سمت راست نوار رو یه کوچولو به سمت بالا بلند کن.

اصلا سعی نکن نوار دکمه‌ها رو الان کامل جدا کنی! این قطعه هنوز با کابل فلت به دستگاه وصله و کشیدنش باعث پارگی میشه.

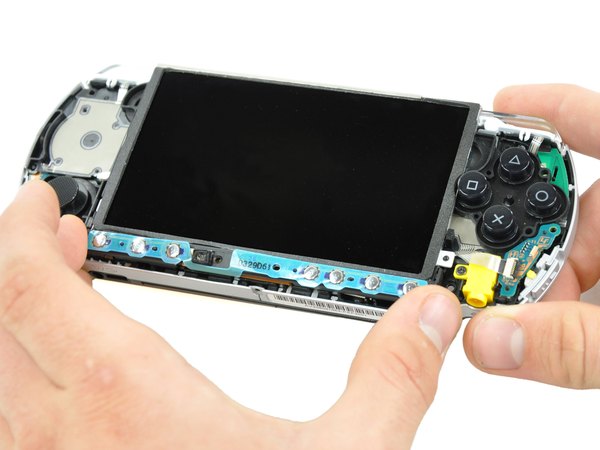

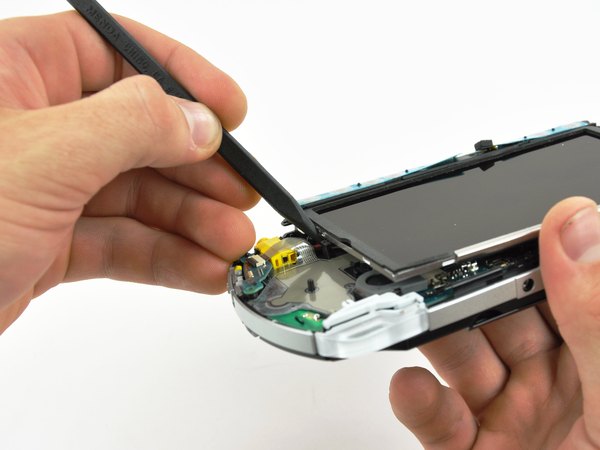

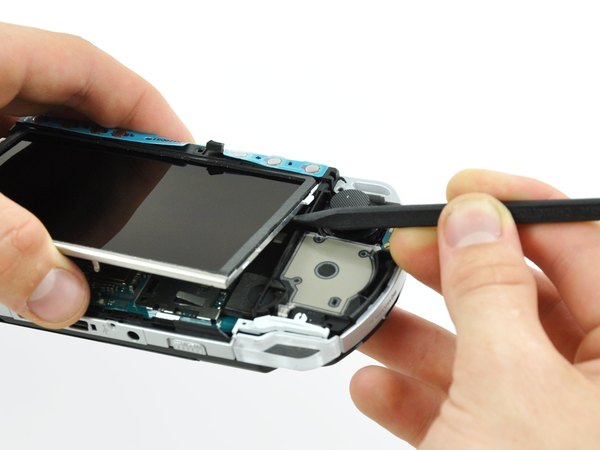

اسپاجر رو ببر زیر صفحه نمایش، دقیقا کنار زبانه پلاستیکی مشکی رنگی که لبه‌ها قرار داره. نمایشگر رو کمی به سمت چپ فشار بده و همزمان به آرومی اهرم کن تا لبه سمت چپ صفحه از زیر زبانه پلاستیکی آزاد بشه.

دوباره اسپاجر رو زیر نمایشگر و کنار زبانه پلاستیکی مشکی قرار بده. این بار صفحه نمایش رو به سمت راست هل بده و یه کم بالا بکش تا لبه سمت راست هم از زیر خار پلاستیکی رها بشه.

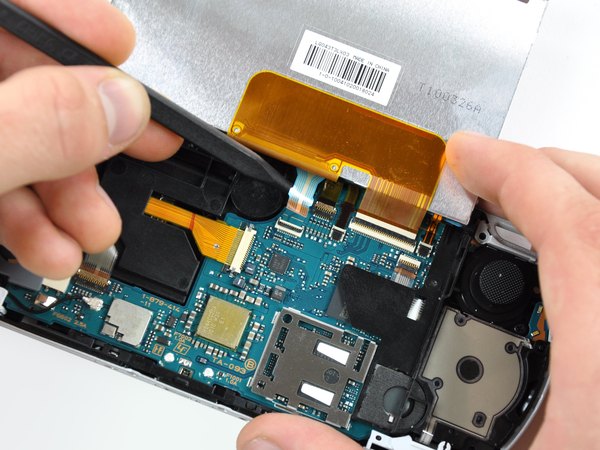

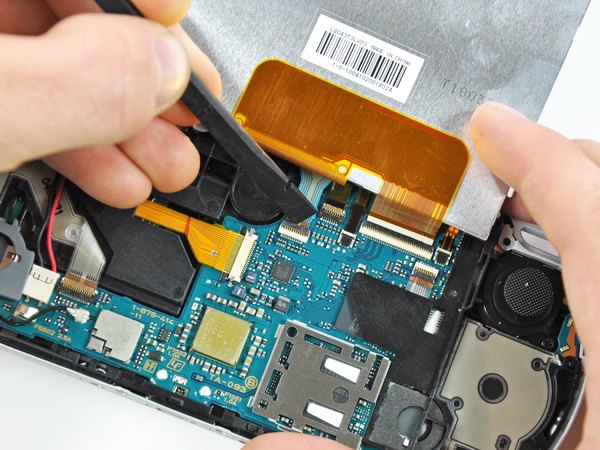

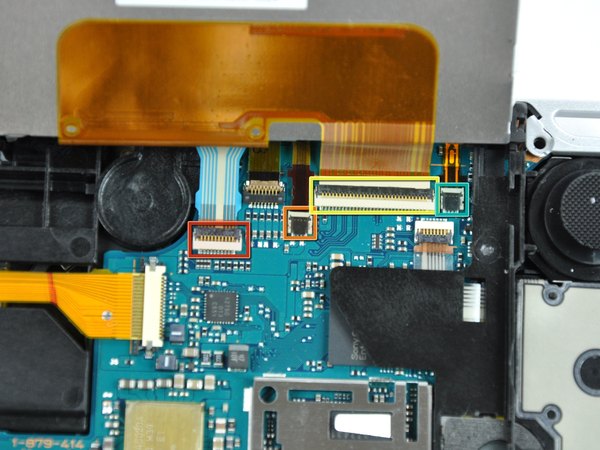

صفحه نمایش رو مثل باز کردن صفحه کتاب، به سمت پایین برگردون تا بتونی کابل‌های فلت اون و نوار دکمه‌های هوم رو ببینی. با ناخن یا یه ابزار پلاستیکی ظریف، ضامن‌های نگهدارنده روی این چهار تا کانکتور ZIF رو به سمت بالا باز کن:

← کابل فلت نوار دکمه‌های هوم

← کابل فلت میکروفون

← کابل فلت دیتای صفحه نمایش

← کابل فلت صفحه لمسی

خیلی دقت کن که فقط همون ضامن‌های ظریف رو به سمت بالا اهرم کنی؛ فشار آوردن به خود بدنه سوکت ممکنه باعث شکستنش بشه.

وقتی زبانه قفل هر چهار تا کانکتور باز شد، کابل‌ها رو با انگشت یا اسپاجر خیلی نرم به سمت بیرون بکش تا آزاد بشن.

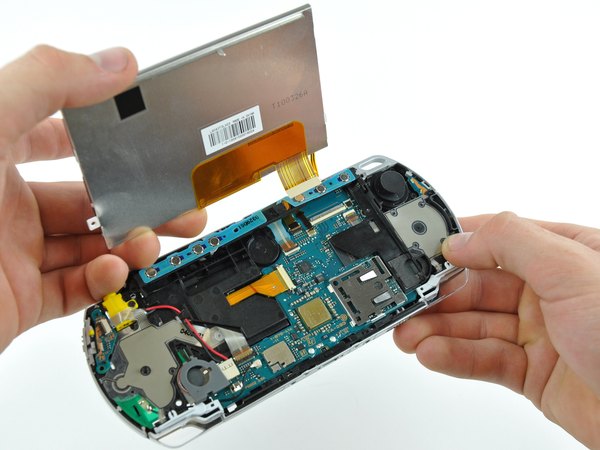

الان می‌تونی صفحه نمایش رو کاملا از روی PSP 300xc برداری و کنار بذاری.

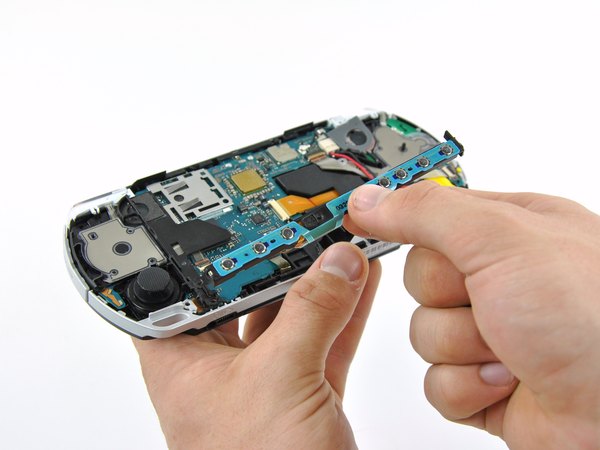

نوار دکمه‌های هوم رو تا جایی که جا داره به سمت بالا بلند کن، اما حواست باشه اون‌قدر نکشی که سیم‌هاش قطع بشن.

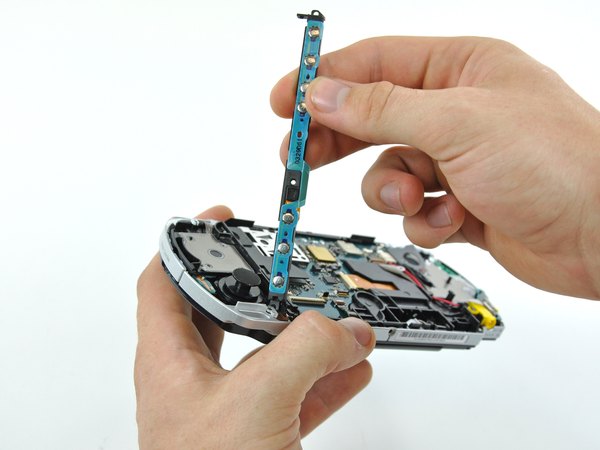

تو قدم بعدی، سعی کن زبانه کوچیک زیر قاب نقره‌ای رو تا حد امکان کم خم کنی. هرچی بیشتر فشار بیاری، احتمال شکستن این قطعه پلاستیکی بیشتر میشه.

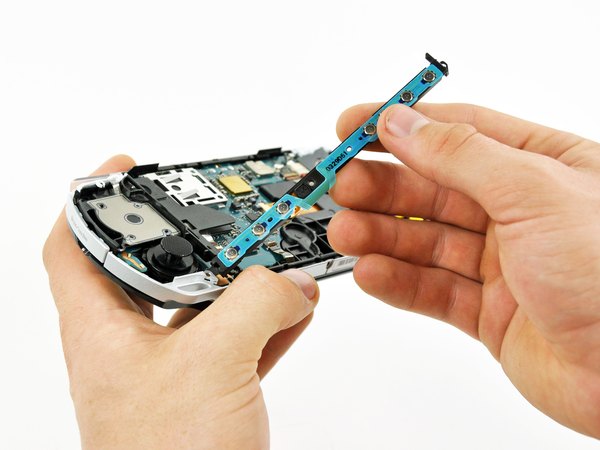

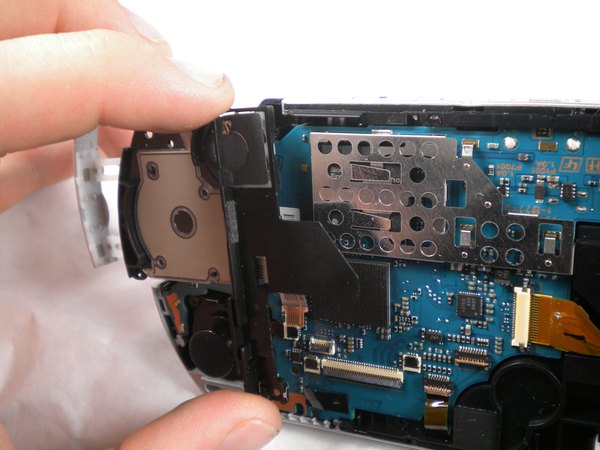

نوار دکمه‌ها رو برخلاف عقربه‌های ساعت بچرخون و همزمان یکم بیشتر ببرش بالا. لبه سمت چپ باید از روی قاب پلاستیکی مشکی رد بشه تا اجازه چرخش بده. الان دیگه نوار دکمه‌های هوم کاملا آزاده و می‌تونی اون رو از دستگاه خارج کنی.

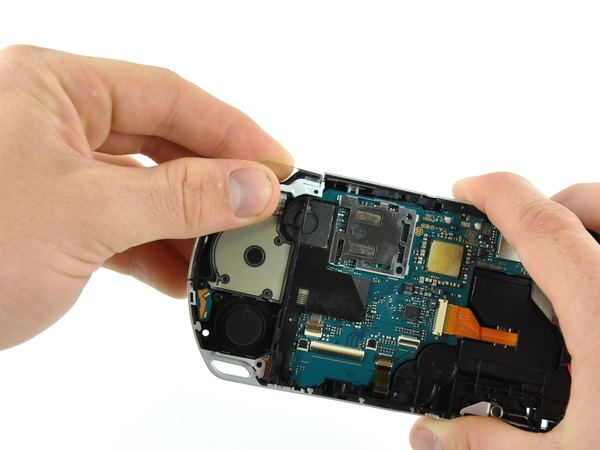

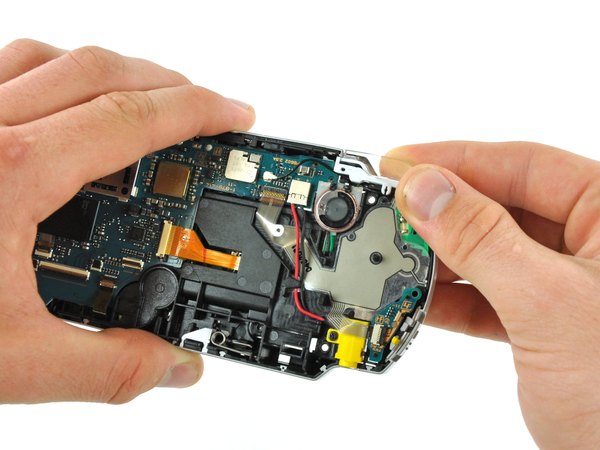

هر دو دکمه شانه‌ای (تریگرهای بالا) رو با دست بگیر و به سمت بالا بکش تا از روی دستگاه برداشته بشن.

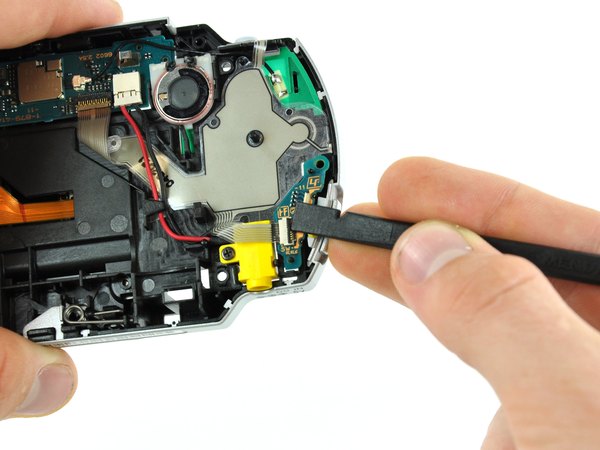

با نوک اسپاجر یا ناخنت، ضامن سوکت کابل فلت برد دکمه پاور رو به سمت بالا باز کن. فلت رو به آرومی از داخل سوکتش بیرون بکش.

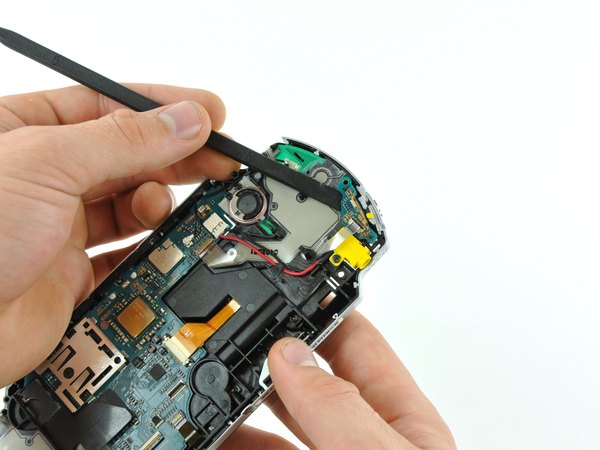

با سمت تخت اسپاجر، برد کلید پاور رو اهرم کن تا از جاش بلند بشه. حالا برد پاور رو کامل از دستگاه جدا کن.

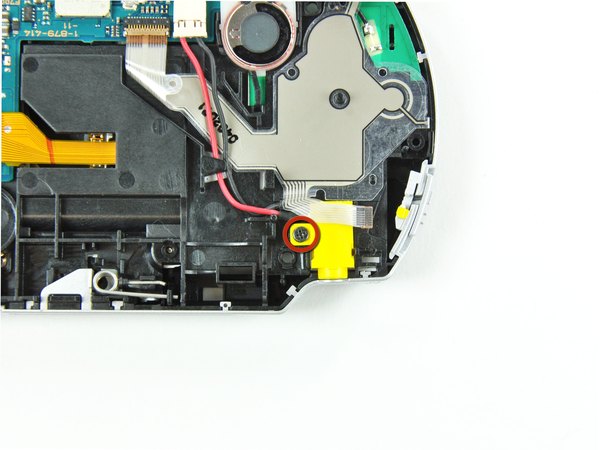

← یه دونه پیچ چهارسو که سوکت شارژ (پاور جک) رو به بدنه محکم کرده، باز کن.

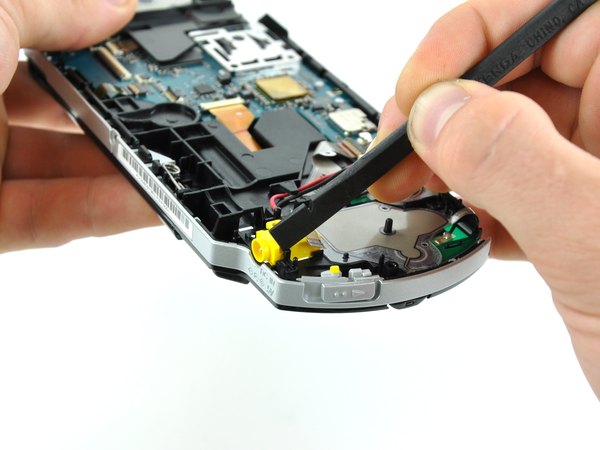

با لبه تخت اسپاجر، زبانه پلاستیکی مشکی رنگ رو از کنار سوکت شارژ کمی فاصله بده تا سوکت بتونه از قاب آزاد بشه.

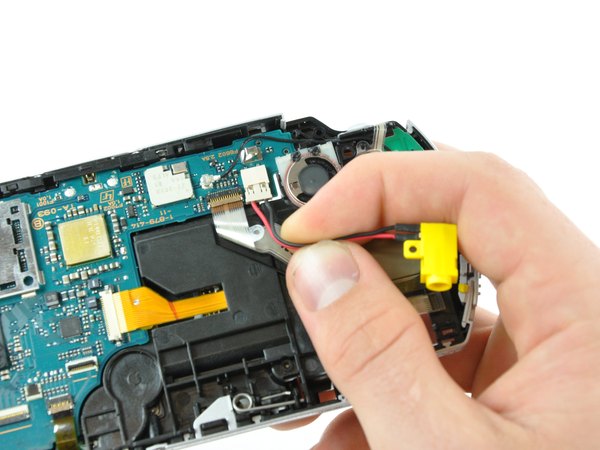

سوکت شارژ رو مستقیم به سمت بیرون بکش تا از کانکتور روی مادربرد جدا بشه.

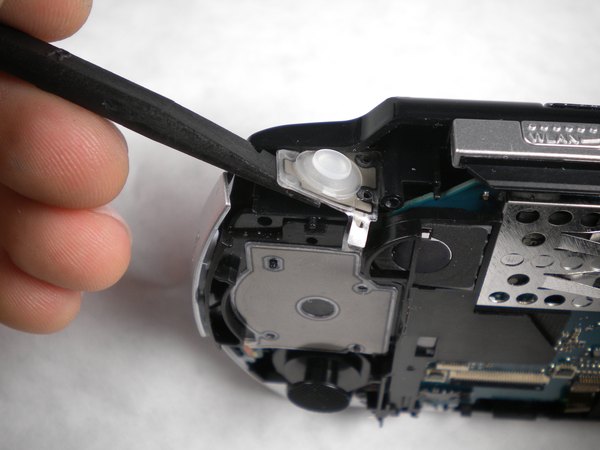

از سمت تخت اسپاجر کمک بگیر و پد تماسی دکمه تریگر L رو از روی قاب بلند کن.

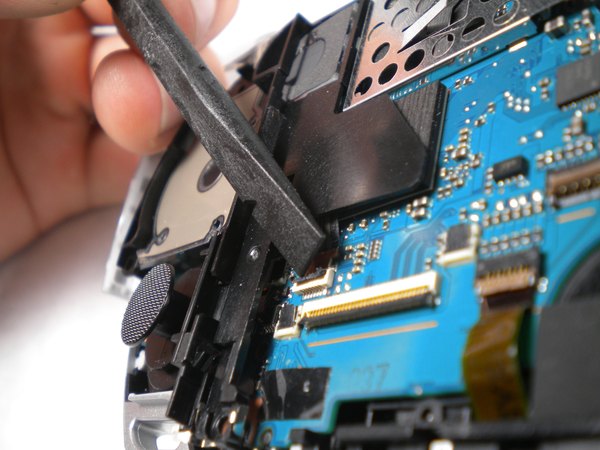

ضامن کانکتور کابل فلت کلیدهای جهت‌نما (D-pad) و تریگر L رو پیدا کن و با ناخن یا اسپاجر به سمت بالا بازش کن.

باز هم تأکید می‌کنیم که موقع باز کردن، فشار رو فقط روی ضامن متحرک بیاری و به خود سوکت دست نزنی.

براکت پلاستیکی مشکی رو همراه با پد کلیدهای جهت‌نما به سمت بالا بکش و همزمان حواست باشه که کابل فلت هم آزاد بشه.

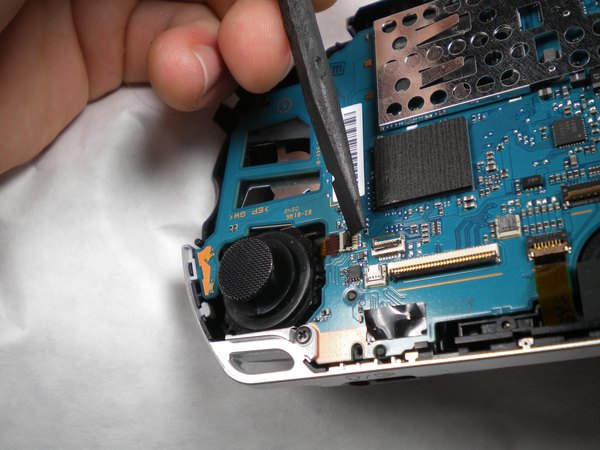

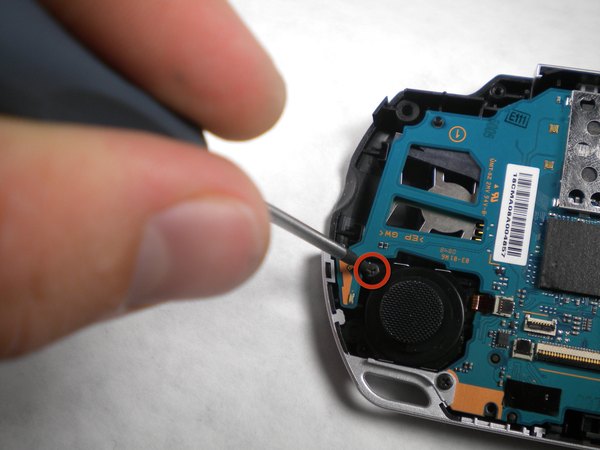

← پیچ چهارسوی تکی که آنالوگ رو سر جاش نگه داشته، باز کن.

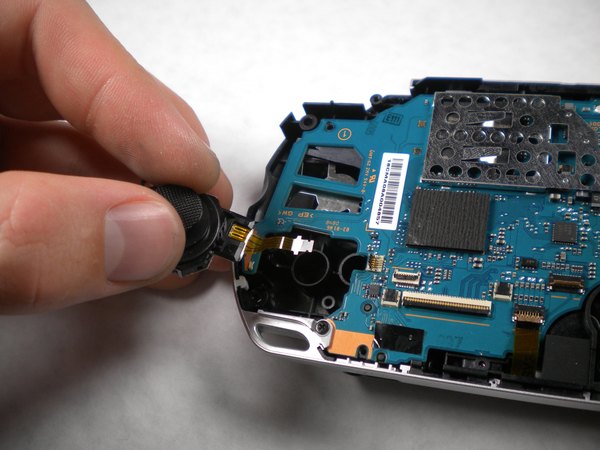

ضامن نگهدارنده فلت آنالوگ رو هم با اسپاجر یا ناخن به سمت بالا باز کن. ماژول آنالوگ رو به سمت بالا بکش و همزمان فلتش رو دربیار تا کامل از دستگاه جدا بشه.

یه زبانه مشکی کوچیک اسپیکر سمت راست رو نگه داشته؛ اون رو به سمت چپ هل بده.

با این کار، اسپیکر با یه صدای تق از جاش می‌پره بیرون.

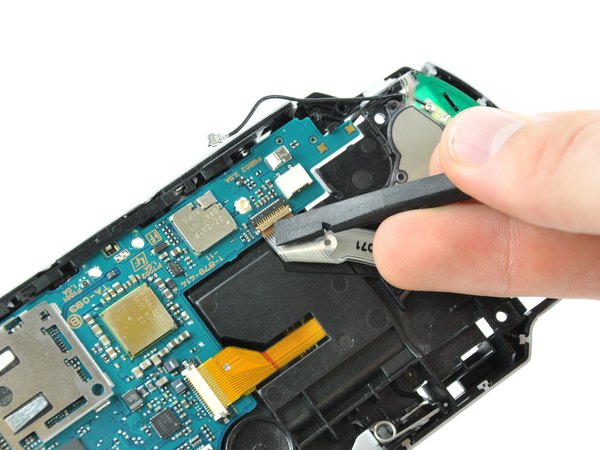

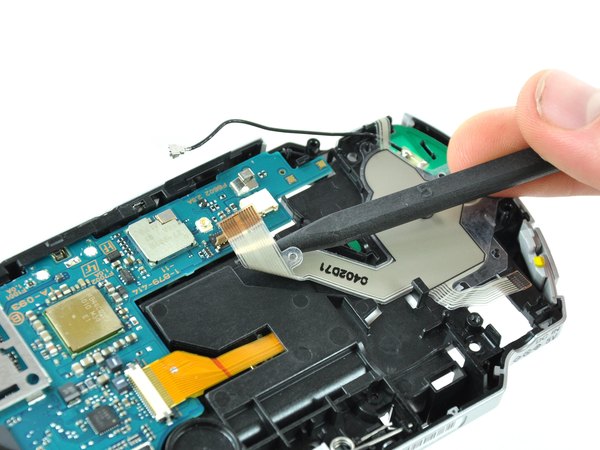

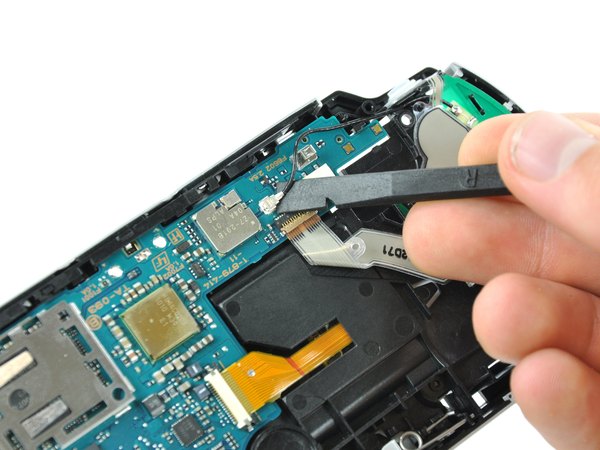

با لبه تخت اسپاجر برو سراغ کانکتور کابل برد وایرلس و اون رو مستقیم به سمت بالا اهرم کن تا از روی مادربرد کنده بشه.

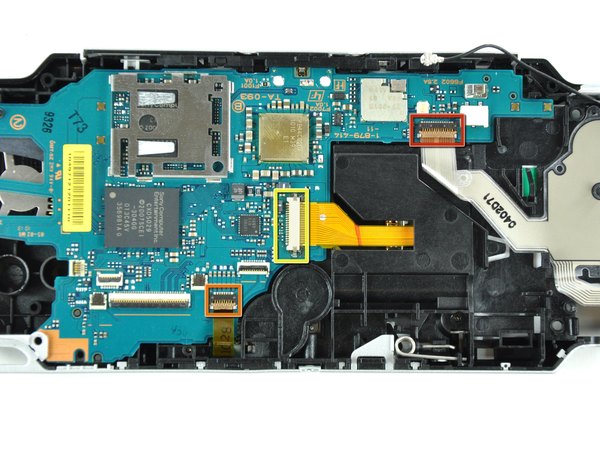

حالا باید ضامن این سه تا کانکتور ZIF رو با ناخن یا اسپاجر باز کنی.

← کابل فلت پد دکمه‌های اصلی (اکشن)

← کابل فلت درایو UMD

باز هم مراقب باش که فقط زبانه قفل رو بالا بدی و به خود سوکت فشار نیاری.

← برای سوکت فلت لیزر UMD، باید هر دو طرف ضامن مشکی رنگ رو با نوک اسپاجر به سمت راست هل بدی تا آزاد بشه.

حالا که همه ضامن‌ها باز شدن، کابل‌ها رو با ملایمت و مستقیم به سمت بیرون بکش.

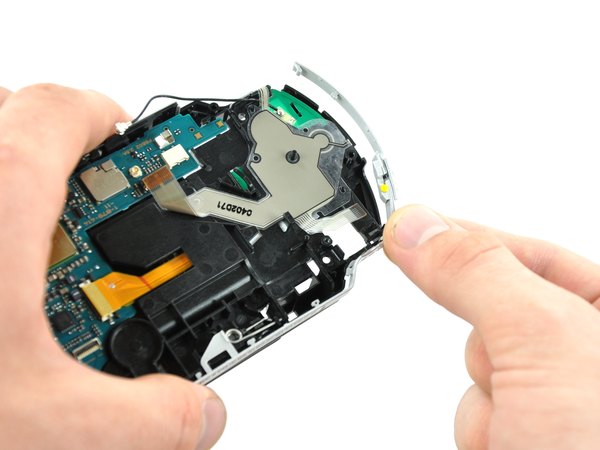

قاب نقره‌ای رنگ سمت راست رو به سمت بالا بکش و از بدنه جدا کن. همین کار رو برای قاب نقره‌ای سمت چپ هم تکرار کن و اون رو بردار.

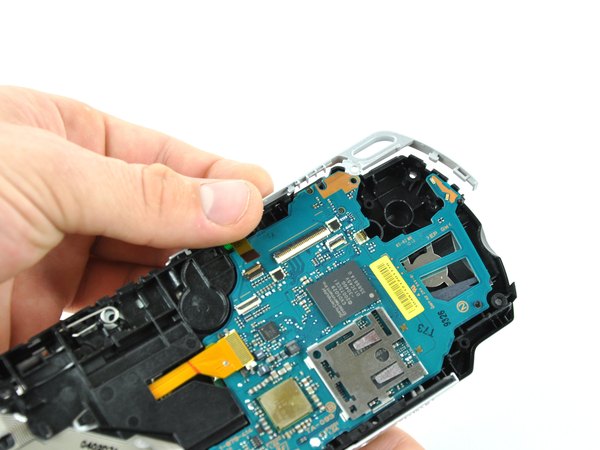

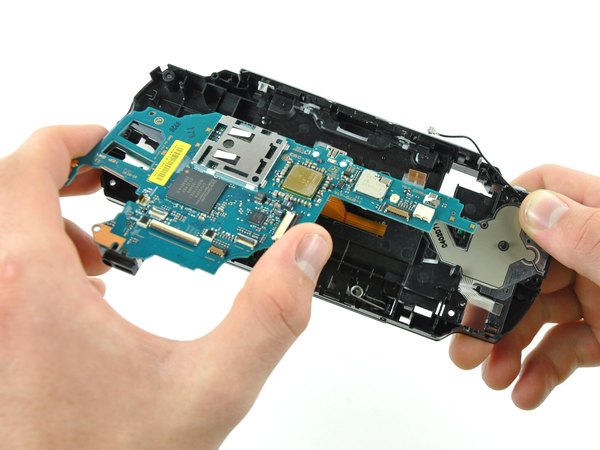

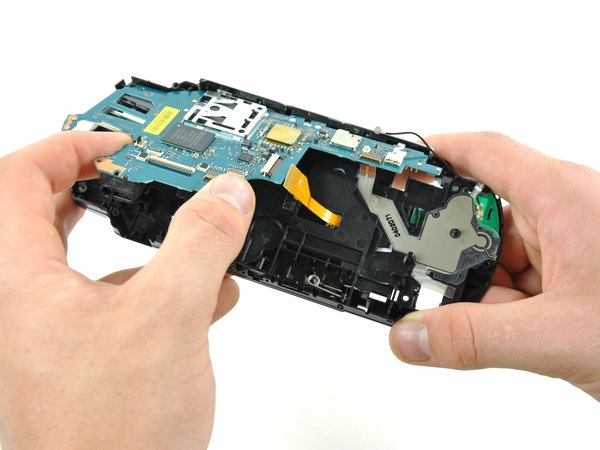

لبه پایینی مادربرد رو بگیر و اون رو با زاویه حدود 45 درجه از روی قاب بلند کن. همین‌طور که مادربرد رو زاویه‌دار نگه داشتی، خیلی نرم اون رو به سمت بیرون بکش تا کامل از دستگاه خارج بشه.

ممکنه بیرون آوردن مادربرد یکم قلق داشته باشه و به قاب گیر کنه؛ پس با حوصله این کار رو انجام بده و اصلا زور نزن.

خسته نباشی! سخت‌ترین بخش کار رو با موفقیت پشت سر گذاشتی و مادربرد قدیمی رو درآوردی. حالا برای بستن مادربرد جدید، کافیه همین مسیر طولانی اما ساده رو از آخر به اول طی کنی.
