کالبدشکافی و شناسایی آی‌سی‌های هدست متا کوئست پرو

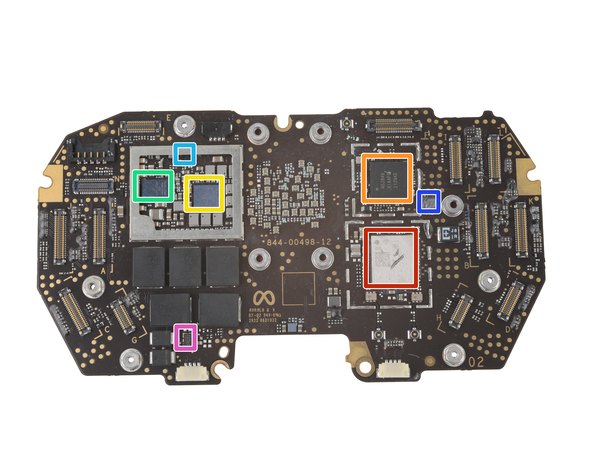

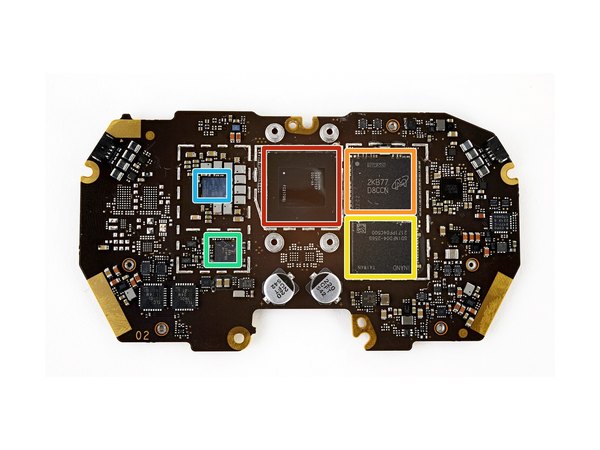

← پردازنده اصلی (Applications Processor) مدل Qualcomm SXR2155P Snapdragon XR2+

← حافظه رم 12 گیگابایتی Micron مدل MT62F1536M64D8CL-026 از نوع LPDDR5 SDRAM

← حافظه داخلی 256 گیگابایتی Western Digital مدل SDINFDO4-256G از نوع UFS

← تراشه برنامه‌پذیر Lattice Semiconductor مدل LIF-MD6000-6 CrossLink FPGA

آیسی مدیریت تغذیه (PMIC) مدل Qualcomm PM8150L

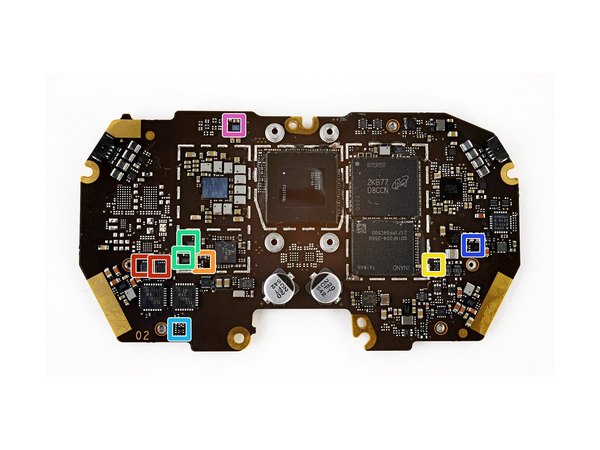

اینجا تراشه Cmedia CM7120 رو داریم که به‌عنوان هاب و پردازشگر سیگنال‌های دیجیتال صوتی (Audio DSP & CODEC) برای هدست عمل می‌کنه.

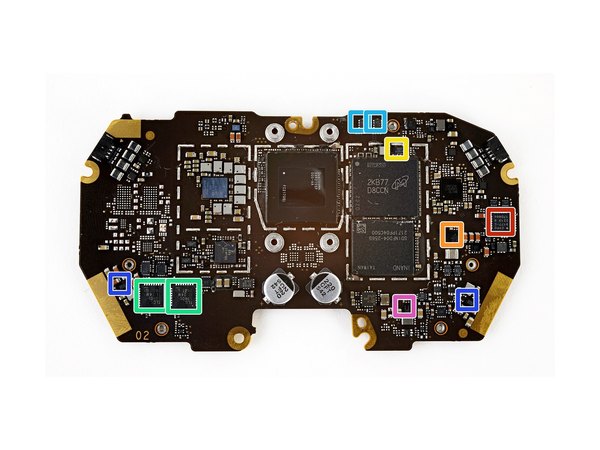

← آمپلی‌فایر صوتی مونو 3.2 واتی Analog Devices مدل MAX98360AENL کلاس D

← کنترلر پورت تایپ سی Infineon مدل CYPD3177

← آیسی شارژ باتری لیتیوم-یون Qualcomm مدل SMB1355 با پشتیبانی از فست‌شارژ نسخه‌های 2، 3 و 5

← تراشه مدیریت تغذیه ثانویه Qualcomm مدل PM3003A

← درایور ال‌ای‌دی 16 کاناله Texas Instruments مدل TLC59401

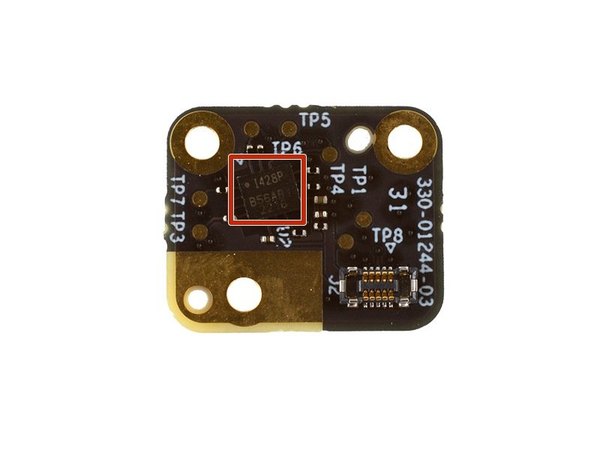

سوئیچ آنالوگ USB 2.0 مدل Texas Instruments TS3USB221

این قطعه از برند Awinic با مدل AW37504CSR روی برد قرار گرفته که وظیفه تامین منبع تغذیه با خروجی دوگانه رو بر عهده داره.

← مبدل کاهنده-افزاینده ولتاژ (Buck-Boost) مدل Analog Devices MAX77827B با جریان 1.6 آمپر

← مبدل کاهنده ولتاژ Texas Instruments مدل TPS62148 با ظرفیت 2.0 آمپر

← مبدل افزاینده ولتاژ همزمان Texas Instruments مدل TPS61378-Q1 با ظرفیت 4.8 آمپر

← مبدل افزاینده ولتاژ 2.2 مگاهرتزی SG Micro مدل SGM66056

← سوئیچ محافظ در برابر ولتاژ و جریان بیش‌ازحد (28 ولت) مدل OmniVision WS4694C

سوئیچ لود (Load Switch) دو آمپری SG Micro مدل SGM2578AAD

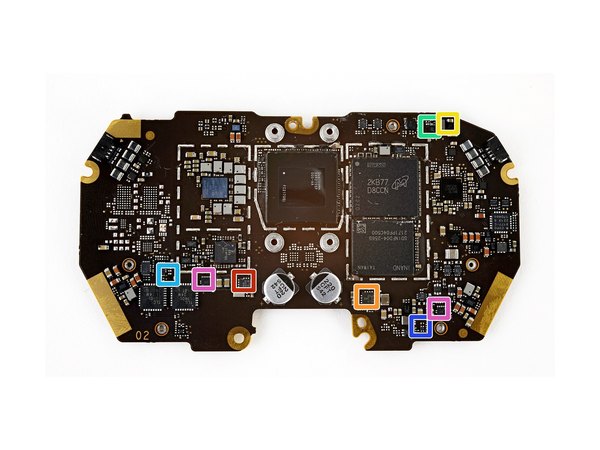

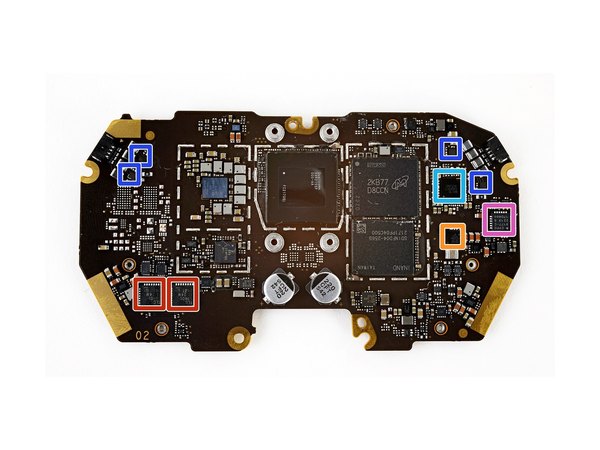

تراشه Texas Instruments TLV7031 تو این قسمت قرار گرفته که در واقع یه مقایسه‌کننده (Comparator) تکی ولتاژ روی برده.

← تقویت‌کننده عملیاتی (Op-Amp) چهارگانه 5 مگاهرتزی Texas Instruments مدل TLV9054

← فرستنده و گیرنده گذرگاه (Bus Transceiver) 4 بیتی SG Micro مدل SGM4T245

← رگولاتور خطی (LDO) مدل SG Micro SGM2045-1.20 با خروجی 300 میلی‌آمپر و 1.20 ولت

← رگولاتور خطی (LDO) مدل SG Micro SGM2045-3.00 با خروجی 300 میلی‌آمپر و 3.00 ولت

← بافر سه‌گانه Nexperia مدل 74AUP3G34

بافر تکی Nexperia مدل 74LVC1G07

آیسی NXP Semiconductor NX30P0121UK که یه محافظ 3 آمپری قدرتمند در برابر افزایش ناگهانی ولتاژ به حساب میاد.

← سوئیچ محافظ ولتاژ بیش‌ازحد Awinic مدل AW32710CSR

← سوئیچ آنالوگ پورت تایپ سی onsemi مدل FSA4480UCX

← مترجم سطح ولتاژ دوطرفه 2 بیتی SG Micro مدل SGM4553

← سوئیچ آنالوگ DPDT که به احتمال زیاد ساخت شرکت OmniVision هست

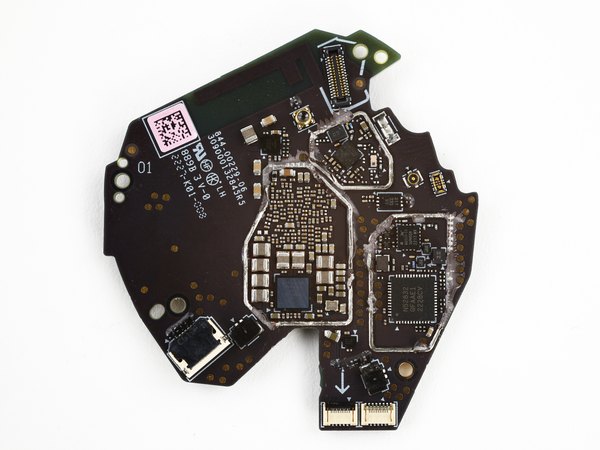

← ماژول وای‌فای و بلوتوث Murata مدل LBEE5xx1WK

← تراشه بلوتوث 5.3 کم‌مصرف (SoC) ساخت Nordic Semiconductor مدل nRF52840

← آیسی مدیریت تغذیه Qualcomm مدل PM8250

← آیسی مدیریت تغذیه مکمل Qualcomm مدل PM8150B

تولیدکننده کلاک (Clock Generator) که احتمالا مدل Qualcomm PMK8002 هست

برای توسعه پورت‌های ورودی و خروجی (I/O Expander)، از تراشه 18 بیتی Texas Instruments TCA6418E روی این بخش از برد استفاده شده.

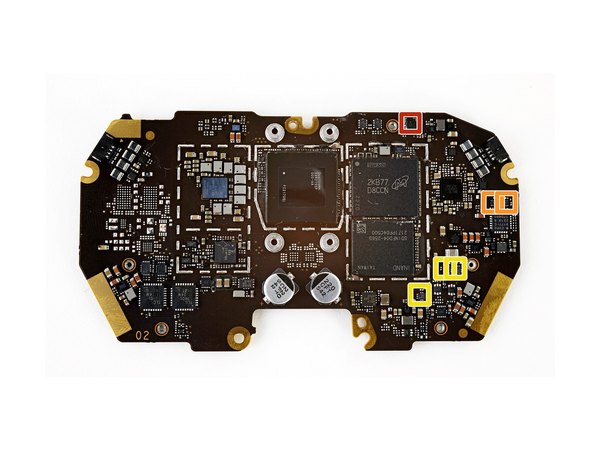

← سوئیچ لود 5 آمپری Renesas مدل SLG59M1717 ولت

← احتمالا رگولاتور LDO مدل Texas Instruments LP5907UVE-1.2 با ظرفیت 250 میلی‌آمپر و 1.2 ولت

← مبدل دی‌سی به دی‌سی (DC-DC Converter)

← سنسور مغناطیس‌سنج 3 محوره Bosch Sensortec مدل BMM150

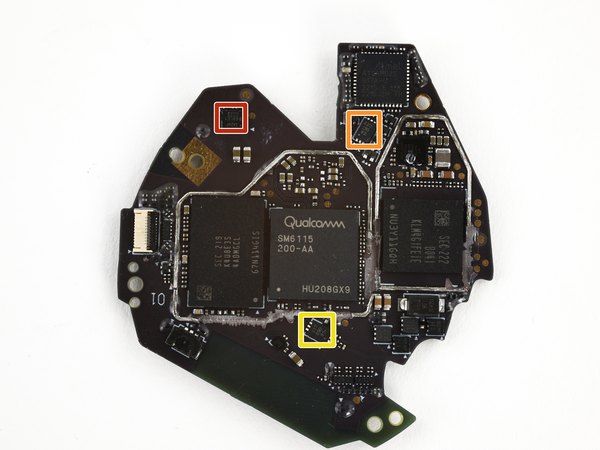

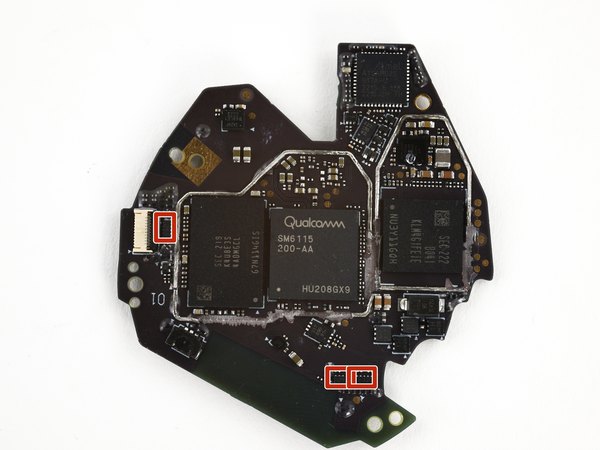

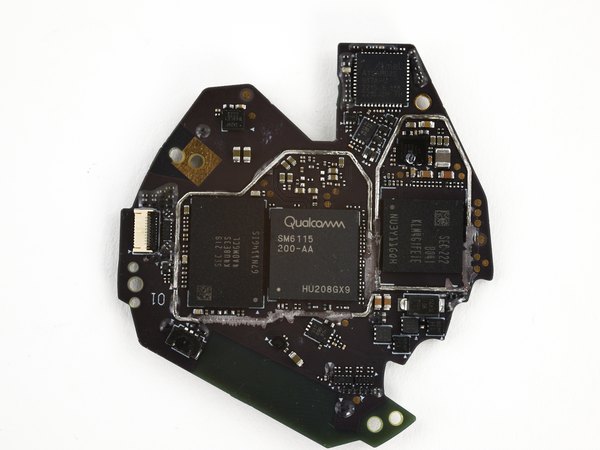

← پردازنده هشت هسته‌ای و بیس‌باند کنترلر مدل Qualcomm SM6115 Snapdragon 662

← حافظه رم 1 گیگابایتی Samsung مدل K4U8E3S4AD-MGCL از نوع LPDDR4X

← حافظه فلش 4 گیگابایتی Samsung مدل KLM4G1FETE-B041 از نوع eMMC NAND

← آیسی مدیریت تغذیه اختصاصی کنترلر مدل Qualcomm PMI632

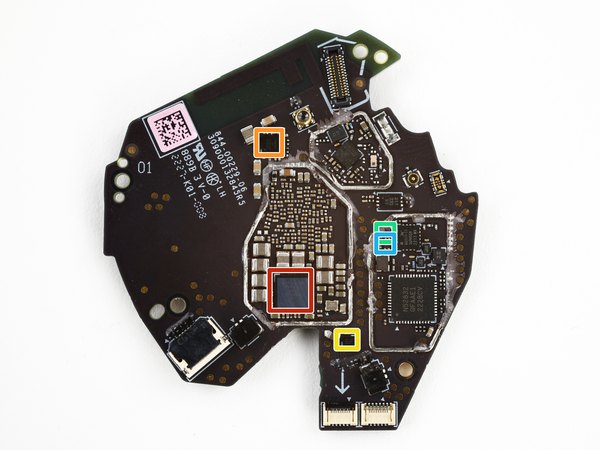

میکروکنترلر 32 بیتی Microchip مدل ATSAMD20G17

اینجا درایور موتورهای هپتیک (لرزشی) کنترلر رو داریم که ساخت شرکت Renesas با مدل DA7281 هست تا فیدبک‌های لمسی دقیق رو ایجاد کنه.

← گیت منطقی OR تکی 2 ورودی Texas Instruments مدل SN74AUC1G32

← تراشه محافظ ESD چهار کاناله Nexperia مدل PUSB3FR4 برای جلوگیری از آسیب الکتریسیته ساکن به برد

← شتاب‌سنج و ژیروسکوپ 6 محوره TDK-InvenSense مدل ICM-42686-P

← سنسور اثر هال (Hall Effect) مدل Allegro MicroSystems A1392

← سنسور اثر هال مدل Allegro MicroSystems A1395

← آیسی مدیریت تغذیه Qualcomm مدل PM4250

← درایور هپتیک دوم Cirrus Logic مدل CS40L25

← درایور هپتیک سوم Renesas مدل DA7281

← بافر مترجم تکی Nexperia مدل 74LV1T34

اینورتر مترجم تکی Nexperia مدل 74LV1T04

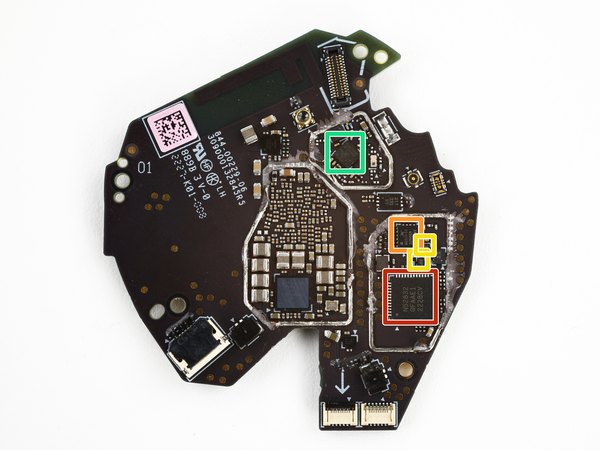

← تراشه بلوتوث 5.3 کم‌مصرف Nordic Semiconductor مدل nRF52832

← ماژول فرانت‌اند (Front-End) بلوتوث Skyworks مدل SKY66111-11

← سوئیچ رادیویی DPDT که احتمالا مدل Qorvo QPC8019Q هست

← تراشه شبکه Qualcomm WCN3950 با پشتیبانی از وای‌فای، بلوتوث 5.0 و رادیو FM

← سنسور اثر هال Allegro MicroSystems مدل A1391

← سنسور MEMS شتاب‌سنج و ژیروسکوپ 6 محوره TDK-InvenSense مدل ICM-42688-P

هاب صوتی و DSP مدل Cmedia CM7120

آمپلی‌فایر صوتی کلاس D از برند Analog Devices با شماره مدل MAX98360A که وظیفه تقویت خروجی صدای هدست رو به عهده داره.

← آیسی شارژ باتری Qualcomm مدل SMB1355

← کنترلر پورت تایپ سی Infineon مدل CYPD3177

← درایور 16 کاناله ال‌ای‌دی Texas Instruments مدل TLC59401

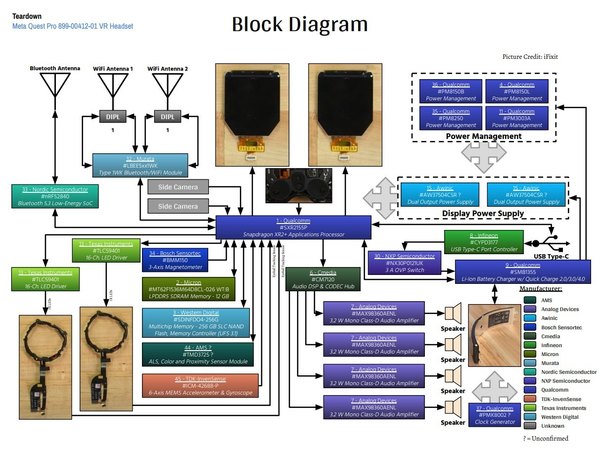

این بلوک دیاگرام به‌صورت تخمینی و بر اساس دیتاشیت‌های موجود و بررسی مسیر قطعات روی برد طراحی شده تا ارتباط بین آیسی‌ها رو بهتر درک کنی.

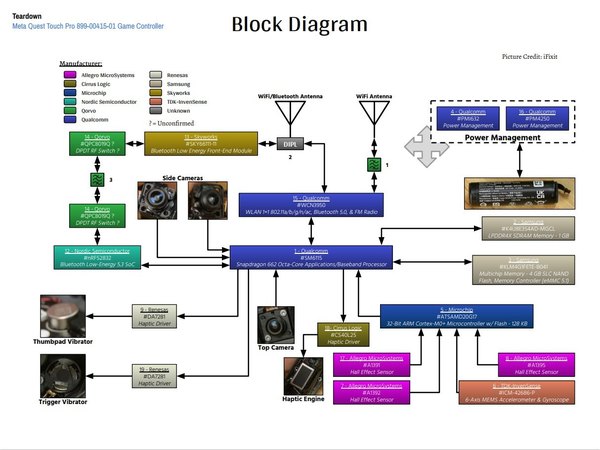

این نمودار هم بر اساس معماری قطعات و دیتاشیت‌ها رسم شده و نشون میده که قطعات کنترلر چطور با هم در ارتباط هستن. امیدوارم این نقشه راهنما موقع تعمیرات و عیب‌یابی حسابی به کارت بیاد!
