آموزش تعویض فن متا کوئست ۲

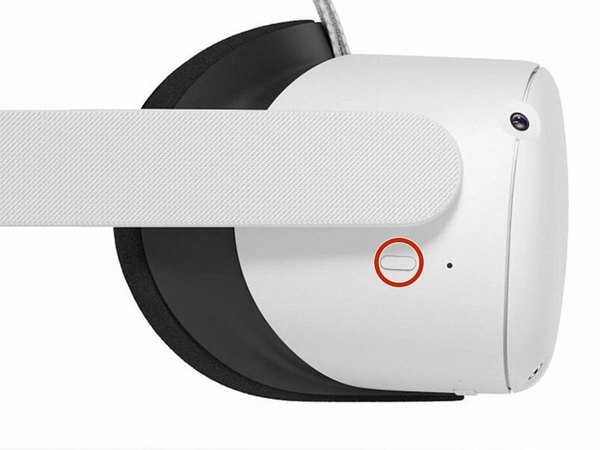

← دکمه پاور هدست رو پیدا کن و حدود سه ثانیه نگه دار تا دستگاه کاملا خاموش بشه.

وقتی خاموش بشه یه صدای زنگ مخصوص می‌شنوی و چراغ ال‌ای‌دی کنار دکمه پاور هم خاموش می‌شه.

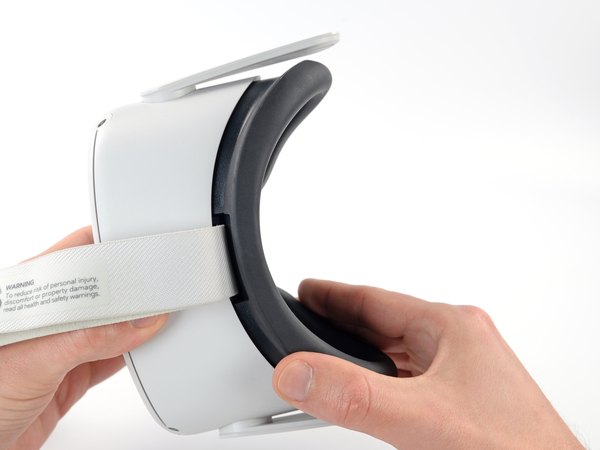

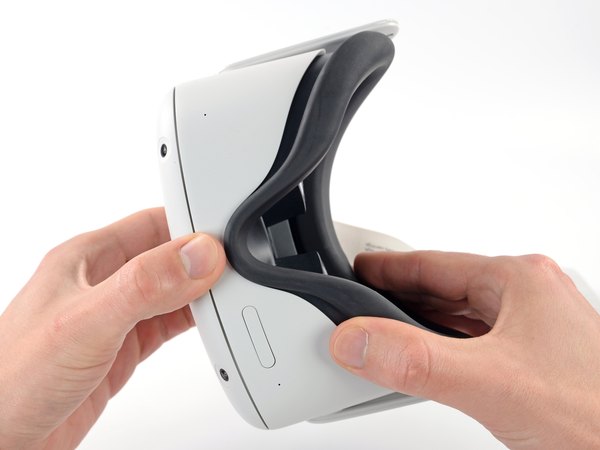

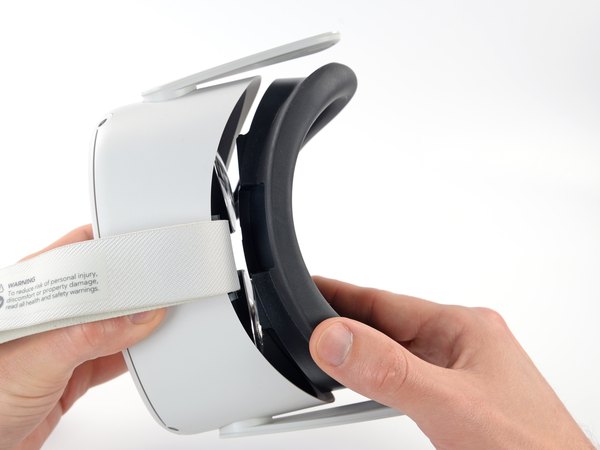

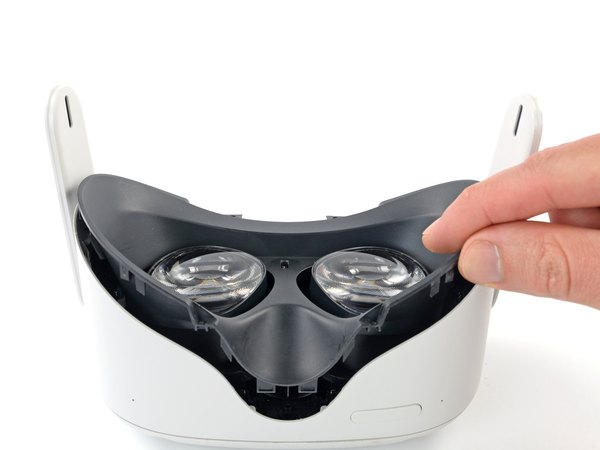

قسمت روی بینی پد صورت رو با انگشتات بگیر و آروم بکش تا خارهای این قسمت از هدست جدا بشن.

حالا برو سراغ قسمت بالایی پد صورت؛ این بخش رو هم بگیر و بکش تا از بدنه اصلی آزاد بشه.

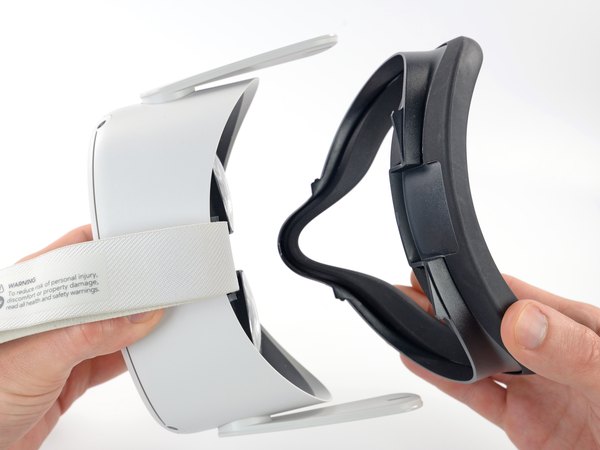

پد صورت رو کامل از هدست جدا کن و بذار کنار.

موقع بستن دستگاه، کافیه پد رو سر جاش تنظیم کنی و دورتادورش رو با انگشت فشار بدی تا خارها دوباره جا برن.

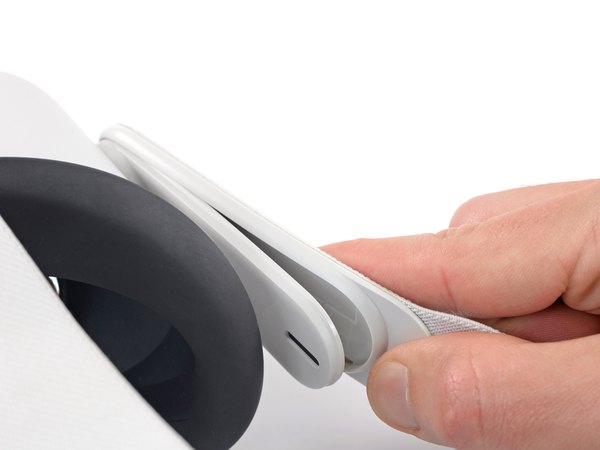

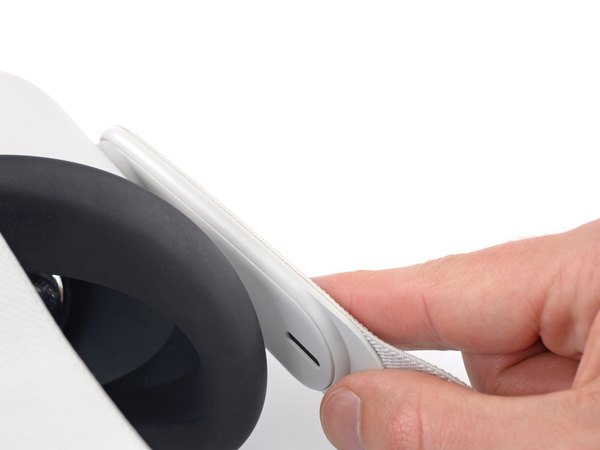

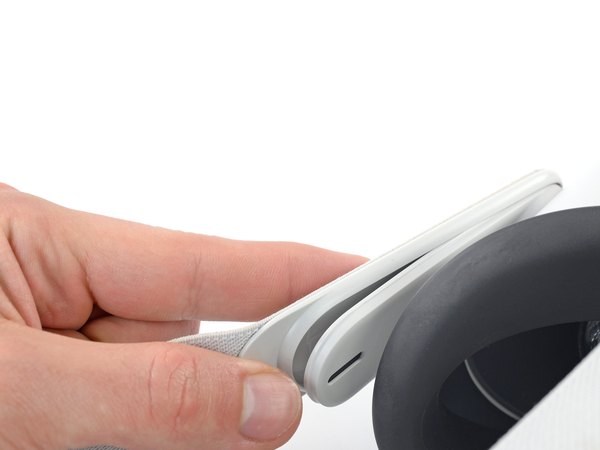

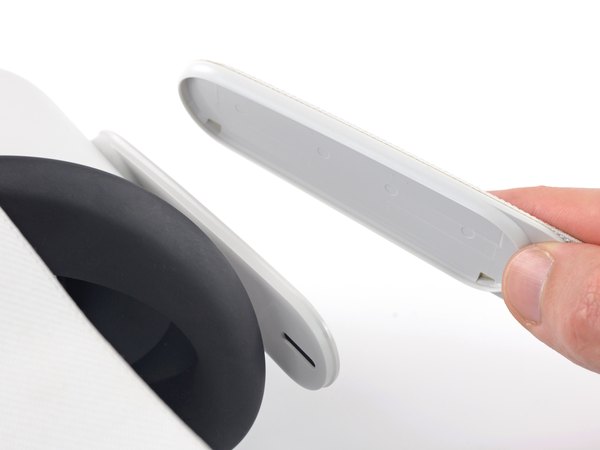

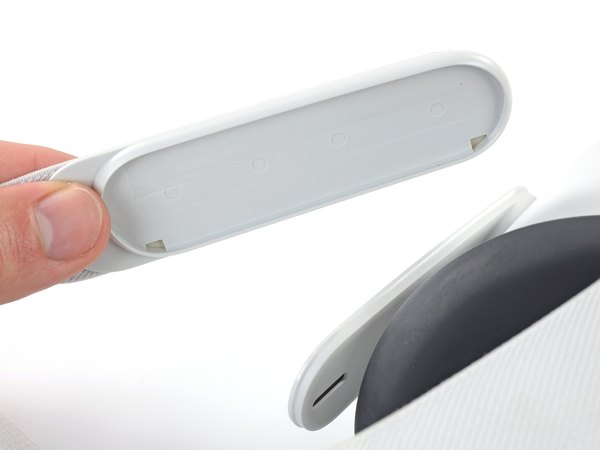

با انگشتات بند سمت راست رو از نزدیک‌ترین نقطه به بدنه هدست بگیر. بند رو به سمت بیرون بکش تا از بازوی هدست جدا بشه و خارش باز بشه.

همین کار رو دقیقا برای بند سمت چپ هم انجام بده تا اون سمت هم کاملا آزاد بشه.

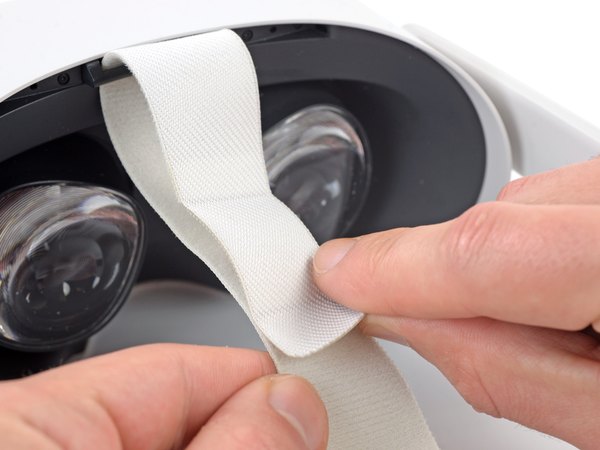

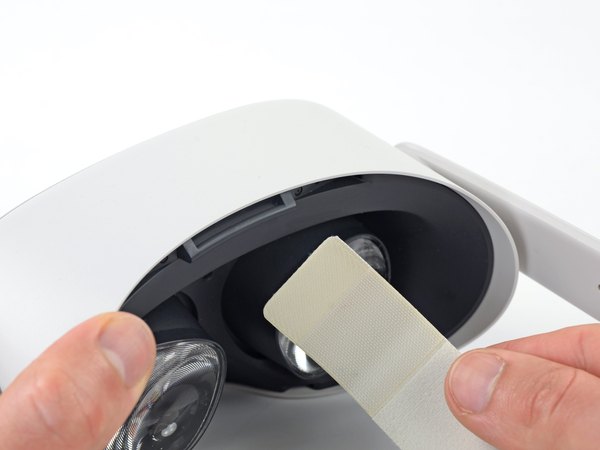

چسب پارچه‌ای (ولکرو) بند بالایی رو باز کن تا دو قسمت بند از هم جدا بشن.

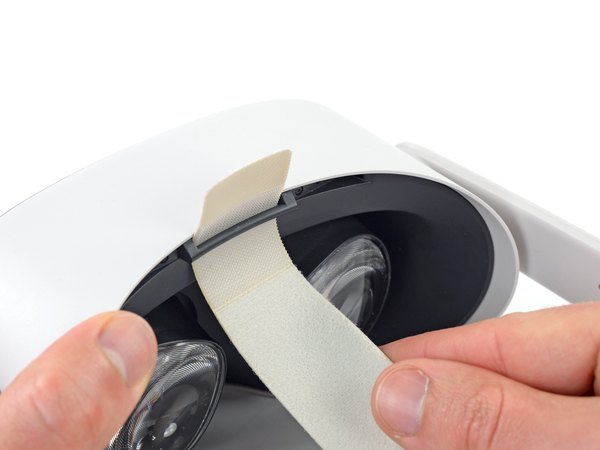

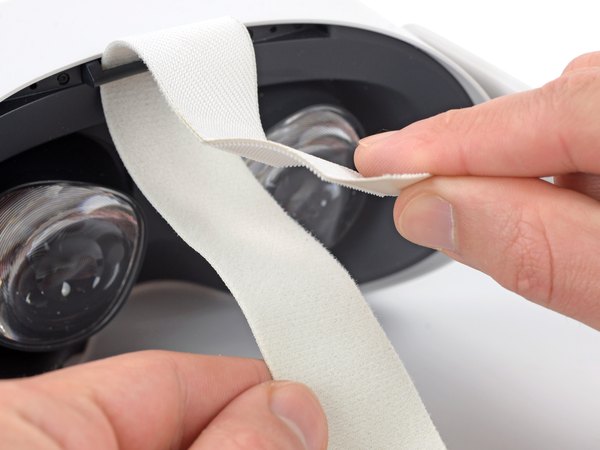

بند بالایی رو از داخل شیار گیره‌اش بیرون بکش. حالا می‌تونی کل مجموعه بند روی سر رو از دستگاه جدا کنی.

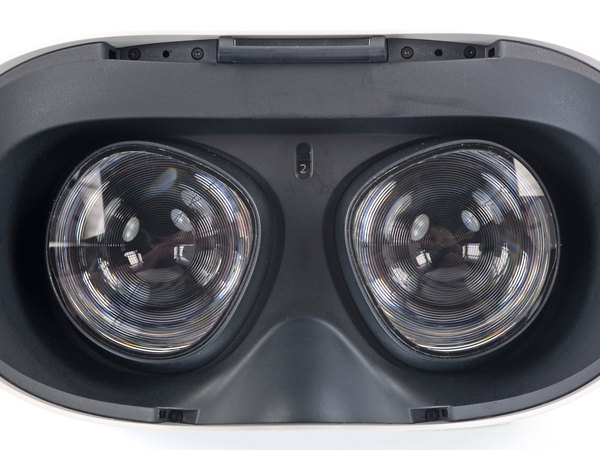

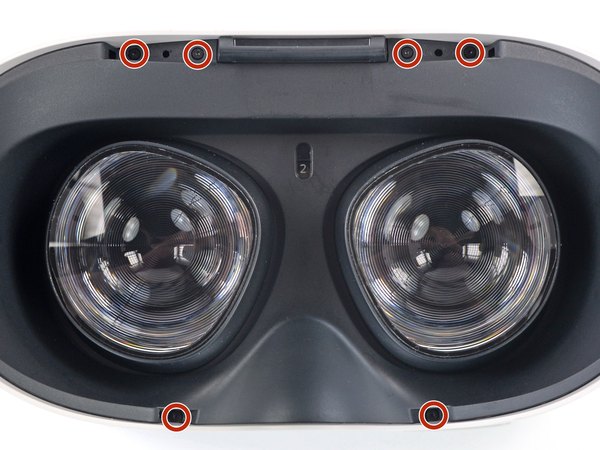

← با استفاده از پیچ‌گوشتی Torx T2، شش تا پیچی که 3.5 میلی‌متر طول دارن و قاب دور لنزها رو نگه داشتن، باز کن.

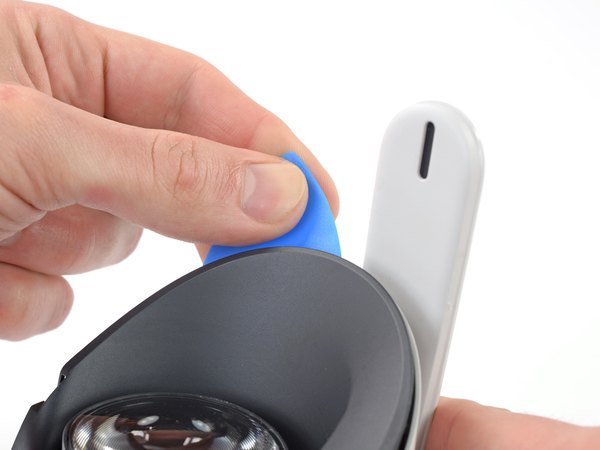

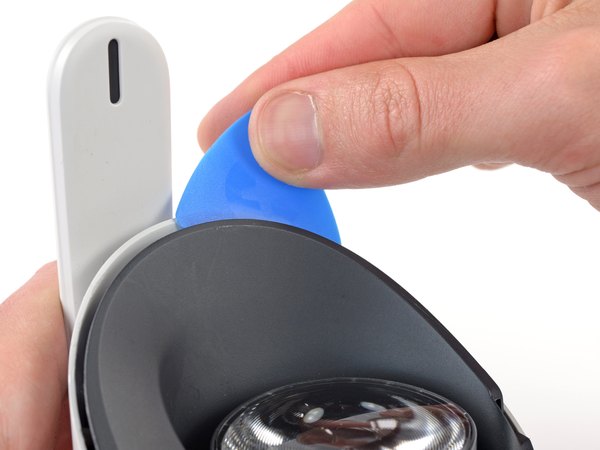

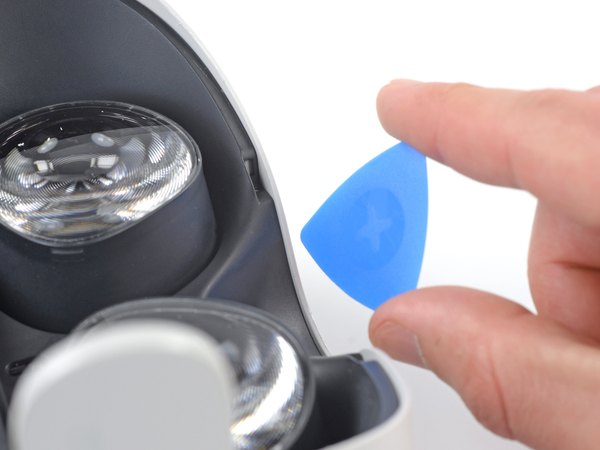

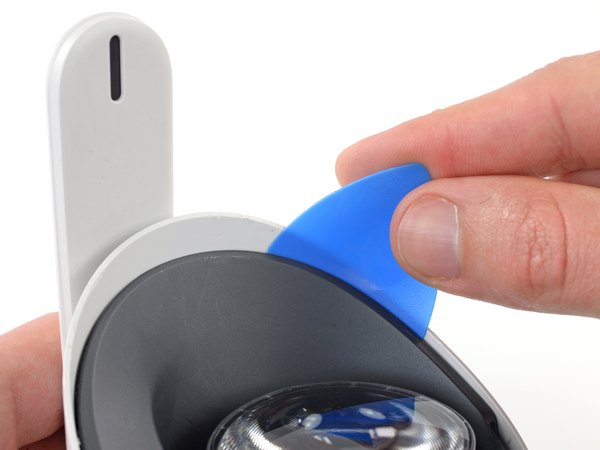

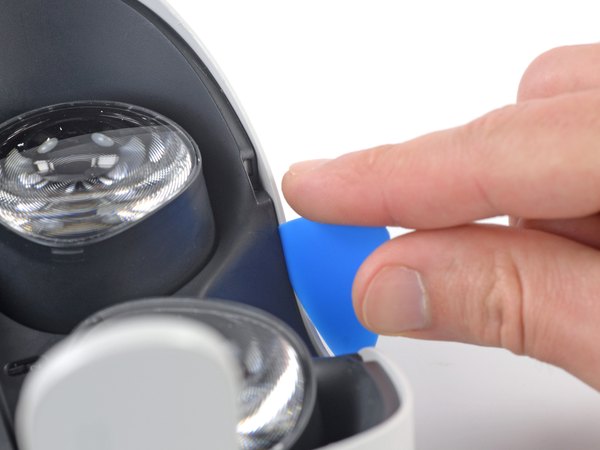

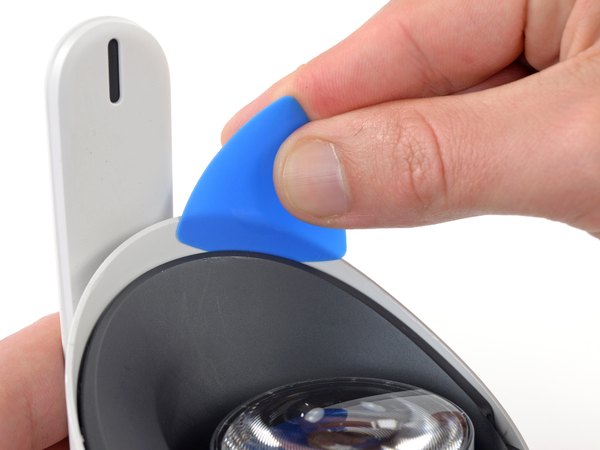

یه پیک بازکننده بردار و اون رو تو شکاف بین قاب دور لنز و پوسته سفید بیرونی (نزدیک بریدگی بینی) فرو کن.

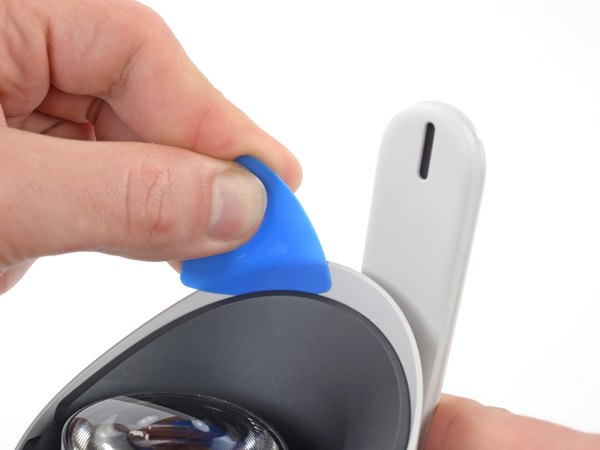

پیک رو آروم در امتداد شکاف به سمت راست بکش تا خارهای نگهدارنده قاب آزاد بشن. با یه حرکت اهرمی ملایم، خارهای سمت راست قاب دور لنز رو هم باز کن. پیک رو همونجا تو شکاف رها کن تا خارها دوباره بسته نشن.

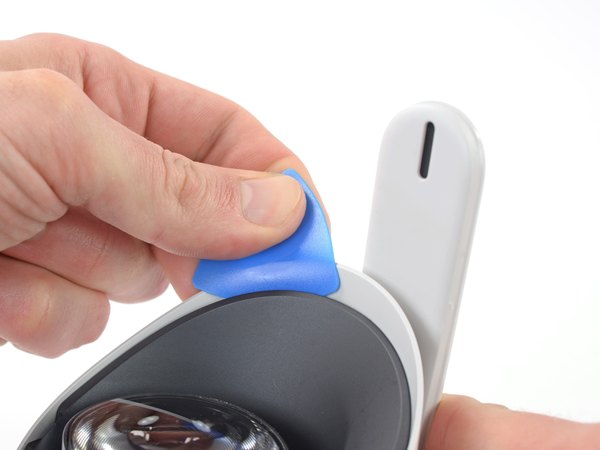

همین روش اهرم کردن رو برای لبه سمت چپ هم تکرار کن تا تمام خارهای قاب لنز باز بشن.

وقت بستن دوباره هدست، کافیه قاب رو تنظیم کنی و با انگشت دورتادورش رو فشار بدی تا صدای تق‌تق جا رفتن خارها رو بشنوی.

حواست باشه تو این مرحله سعی نکنی قاب رو کامل جدا کنی! این قطعه هنوز با یه کابل کوتاه به هدست وصله و ممکنه پاره بشه.

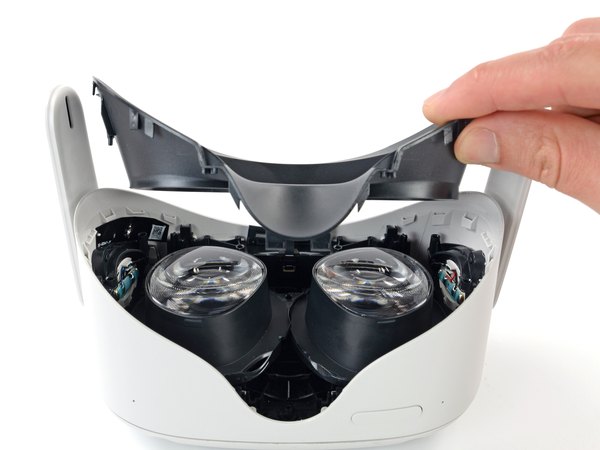

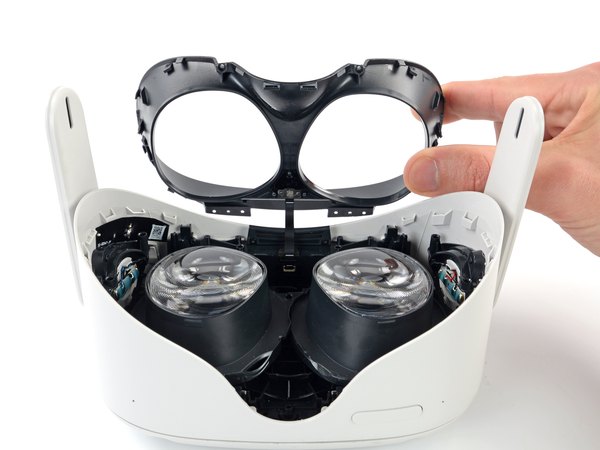

قاب لنز رو یه ذره بلند کن و به سمت لبه بالایی هدست کج کن. قاب رو آروم روی سطح کارت بذار، طوری که هیچ کشش و فشاری روی کابلش نباشه.

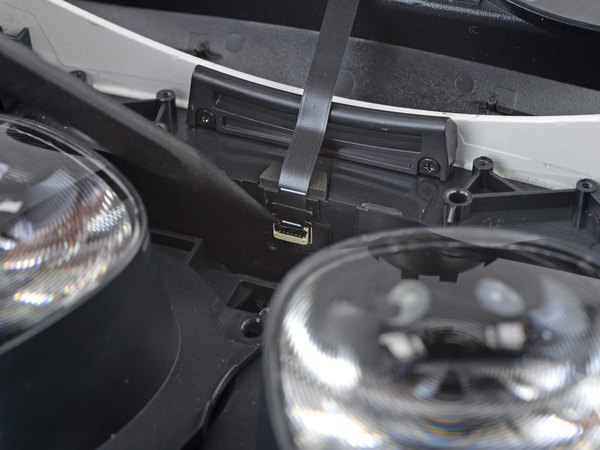

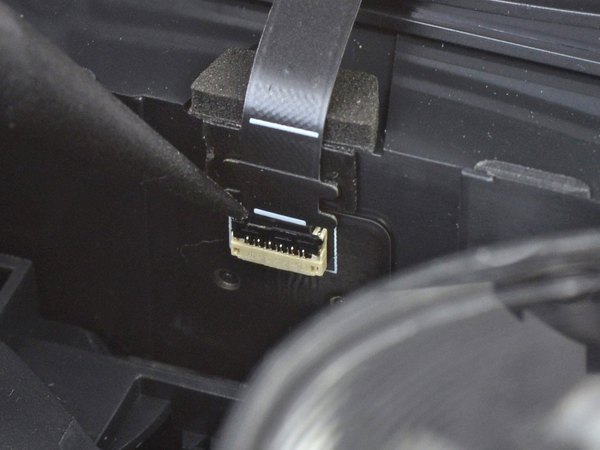

با نوک یه اسپاجر، ضامن قفل‌کننده مشکی‌رنگ روی کانکتور ZIF رو به سمت بالا بزن تا کابل سنسور صورت آزاد بشه.

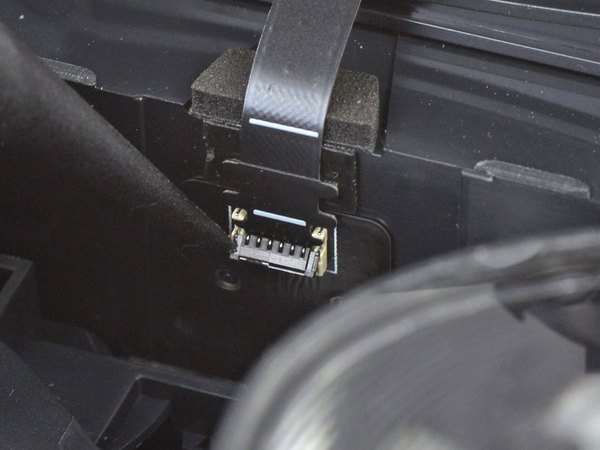

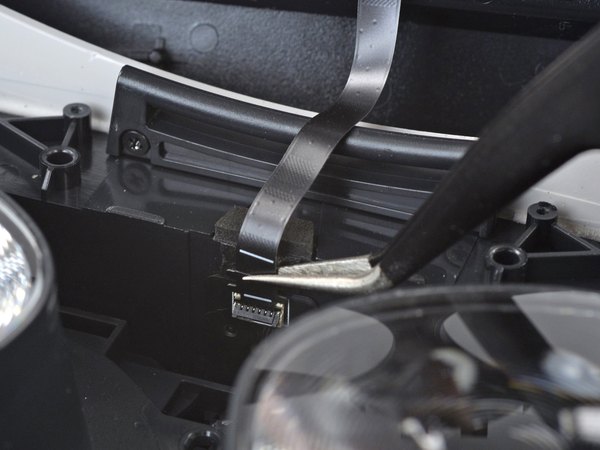

با کمک یه پنس، کابل سنسور رو خیلی آروم از داخل کانکتور ZIF بیرون بکش.

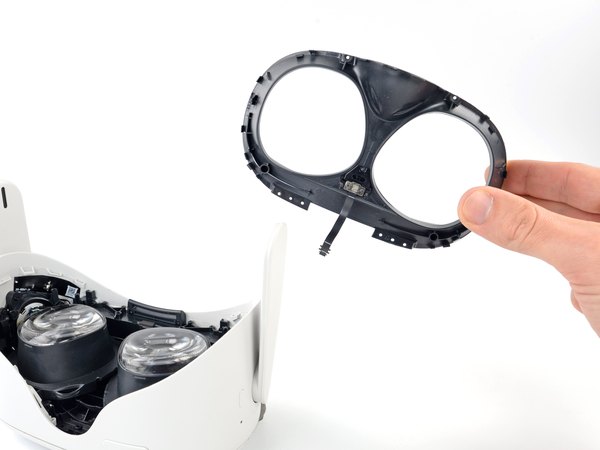

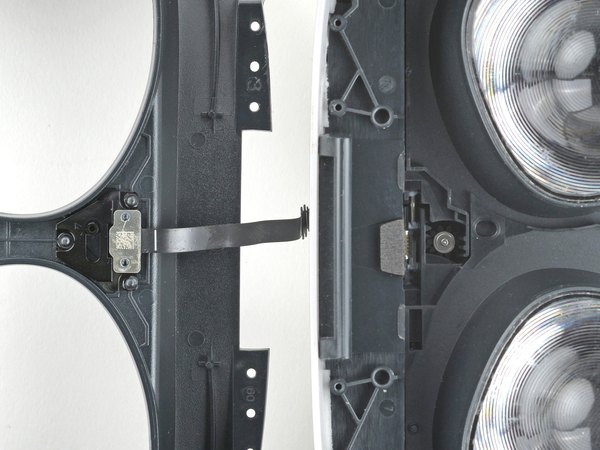

حالا که کابل آزاده، قاب دور لنز رو کاملا بردار و کنار بذار.

موقع جمع کردن دوباره دستگاه به این مورد دقت کن:

← حتما مطمئن شو که فاصله لنزها با نشانگر تنظیم فاصله هماهنگ باشه. اینطوری پین نشانگر دقیقا تو شیار مخصوص خودش قرار می‌گیره.

اگه دیدی فاصله لنزها با نشانگر یکی نیست، با انگشتات لنز رو دستی تنظیم کن.

جا زدن کابل سنسور صورت موقع بستن دستگاه ممکنه یکم قلق داشته باشه. این ترفندها کمکت می‌کنه:

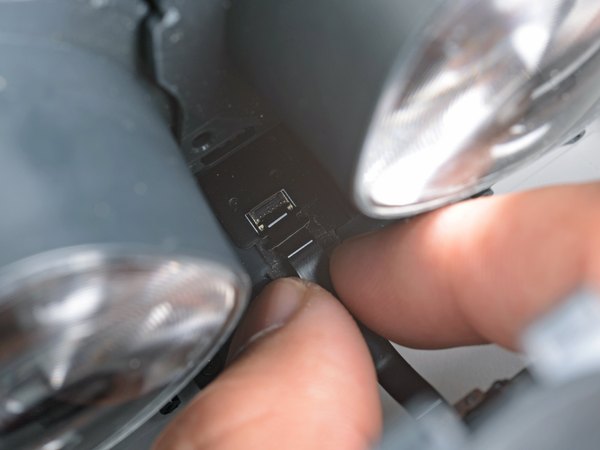

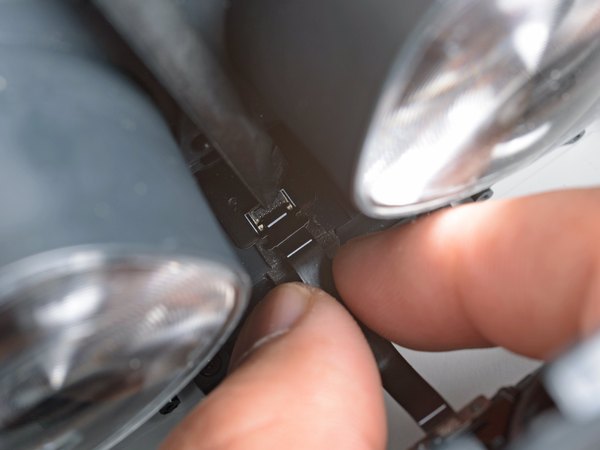

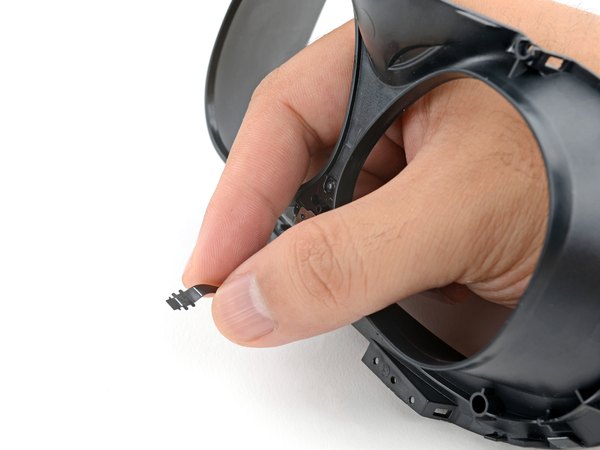

انگشتات رو از سوراخ‌های لنز قاب رد کن و لبه‌های کابل سنسور رو بگیر. کابل رو به داخل سوکت هل بده تا اولین سری از زبانه‌هاش داخل سوکت بشینه. این کار معمولا باعث می‌شه ضامن قفل یه مقدار پایین بیاد. در آخر با یه اسپاجر، ضامن رو کاملا به سمت کابل فشار بده تا سر جاش قفل بشه.

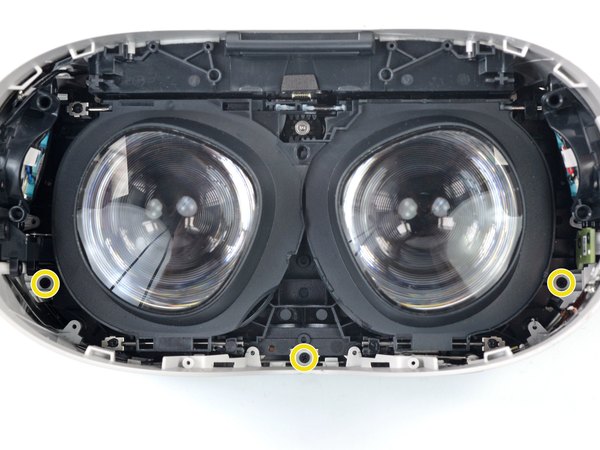

پیچ‌گوشتی چهارسو رو بردار و پنج تا پیچ 7.7 میلی‌متری قاب جلویی رو باز کن:

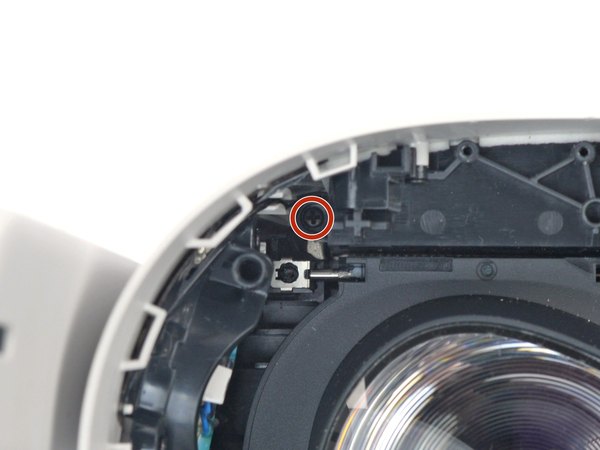

← یدونه پیچ که تو گوشه بالا و سمت چپ فرورفته.

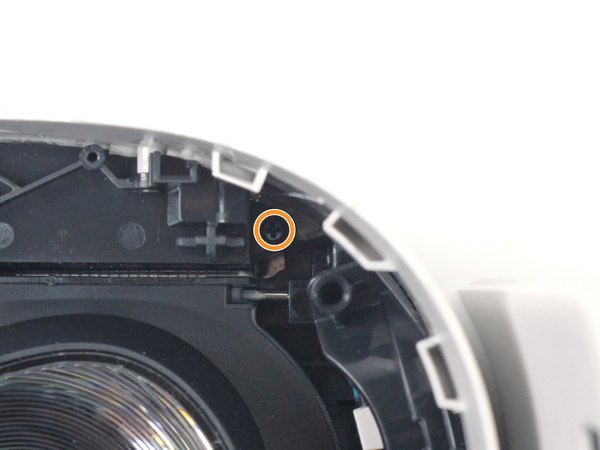

← یدونه پیچ که تو گوشه بالا و سمت راست فرورفته.

← سه تا پیچ هم که تو لبه پایینی قرار دارن.

با وجود باز کردن پیچ‌ها، قاب جلویی هنوز با چند تا خار تو لبه‌های پایینی و کناری محکم سر جاشه.

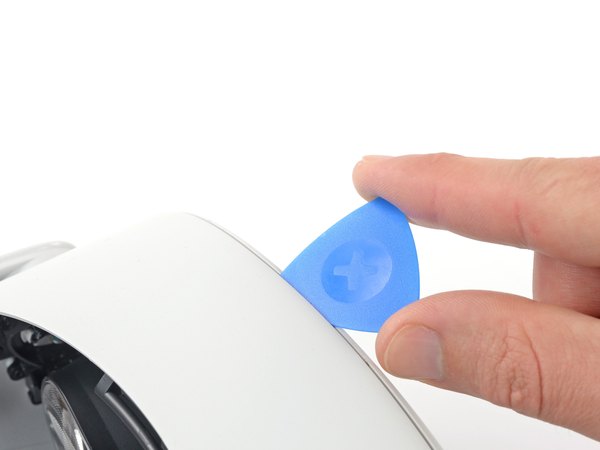

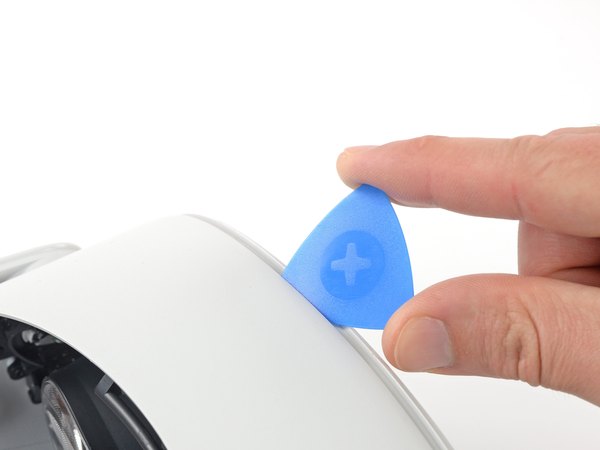

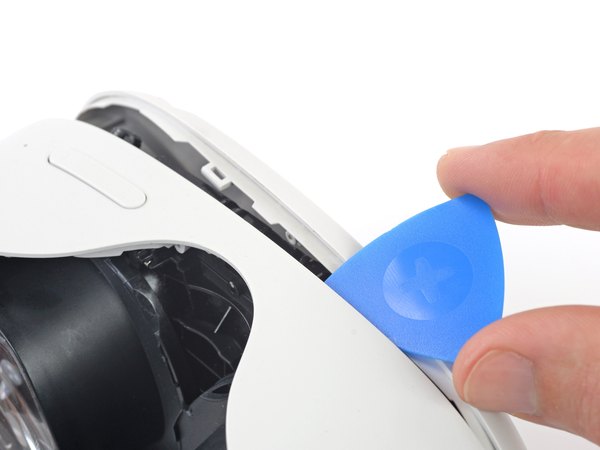

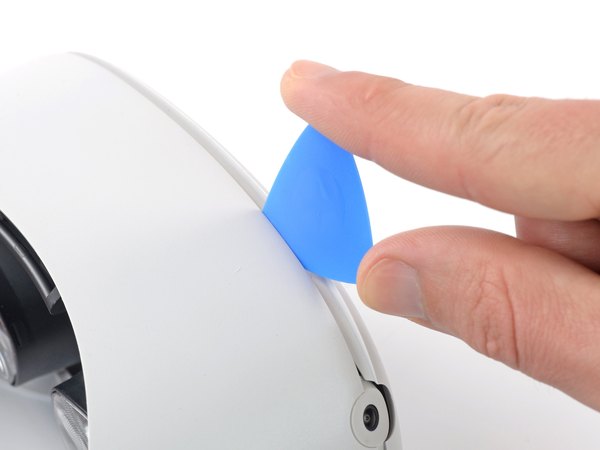

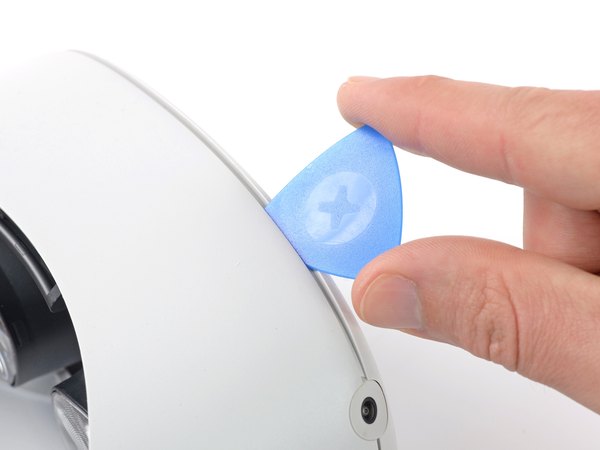

یه پیک بازکننده رو تو فاصله بین لبه پایینی قاب جلویی و بدنه هدست فرو کن. پیک رو یکم اهرم کن تا خارهای قاب جلویی آزاد بشن.

پیک رو در طول این شکاف حرکت بده و مدام اهرم کن تا تک‌تک خارهای نگهدارنده قاب باز بشن.

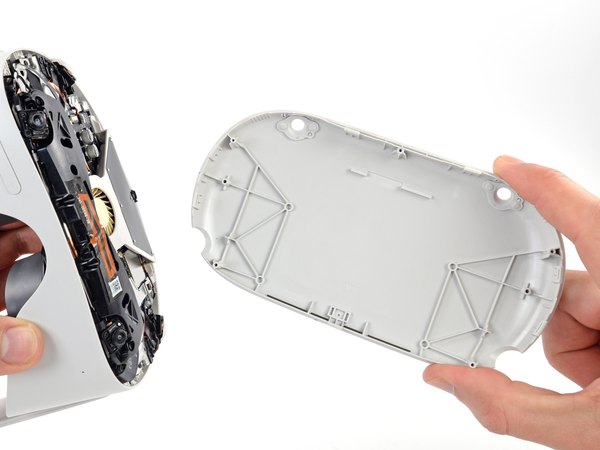

قاب جلویی رو به طور کامل از روی دستگاه بردار.

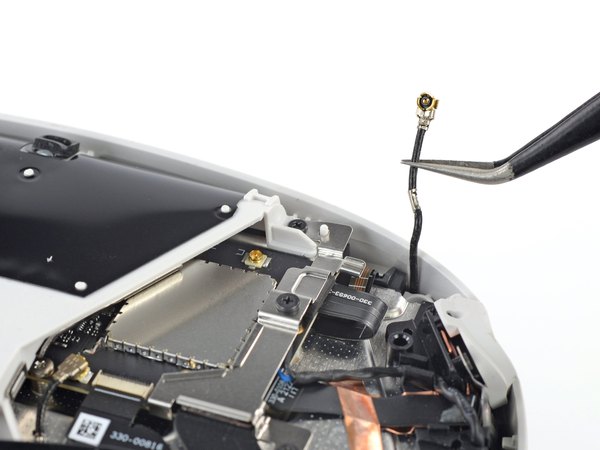

با استفاده از پنس، قسمت فلزی کابل آنتن بالا سمت راست رو بگیر. کانکتور آنتن رو مستقیم به سمت بالا بکش تا از روی برد جدا بشه. کابل آنتن رو از داخل گیره فلزی که نگهش داشته، هدایت کن و بیار بیرون.

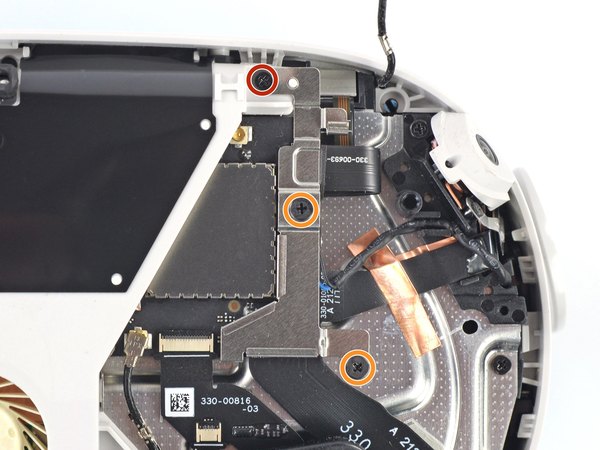

با پیچ‌گوشتی چهارسو، این سه تا پیچی که براکت (محافظ فلزی) کابل باتری رو نگه داشتن باز کن:

← یه پیچ 4.4 میلی‌متری.

← دو تا پیچ 2.3 میلی‌متری.

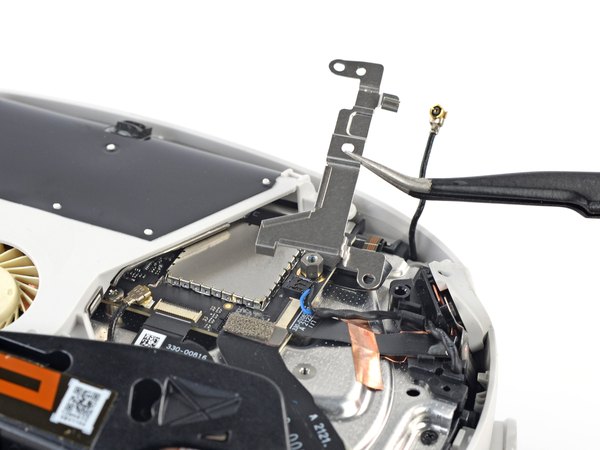

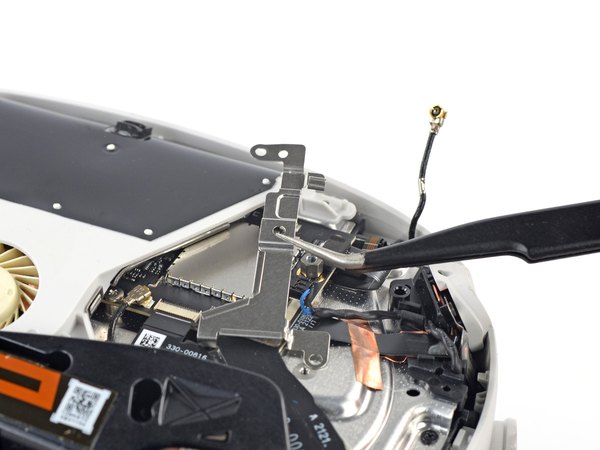

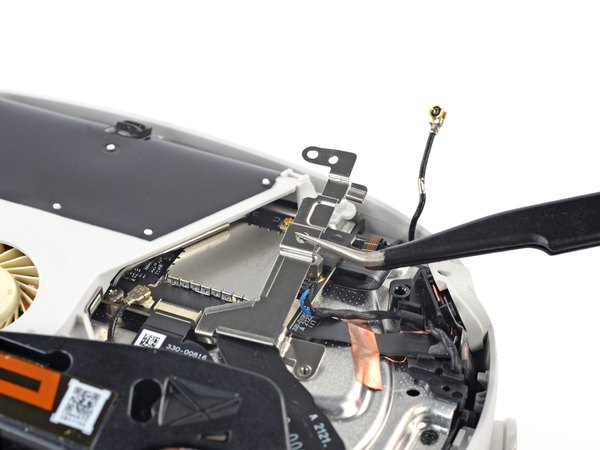

با پنس یا انگشتات براکت کابل باتری رو بگیر. براکت رو یه ذره بچرخون تا گوشه پایین سمت چپش از روی مادربرد آزاد بشه. حالا براکت رو کامل بردار.

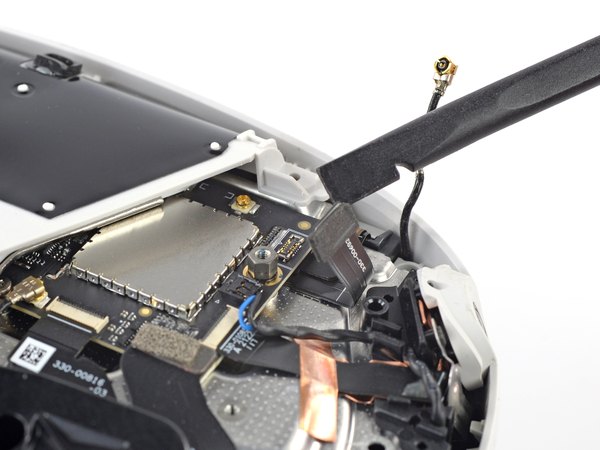

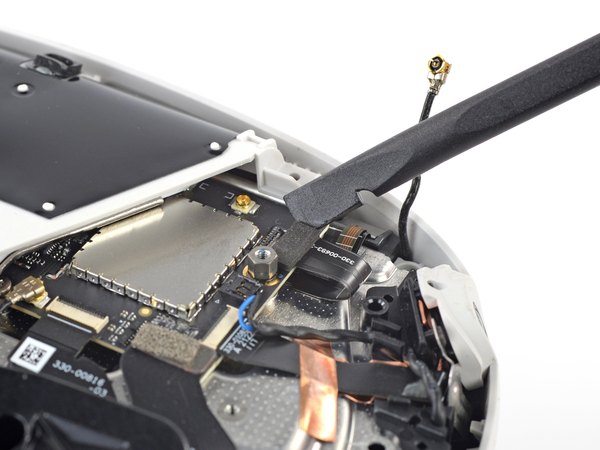

نوک اسپاجر رو ببر زیر کانکتور فشاری باتری و اهرم کن تا ارتباطش با مادربرد قطع بشه.

این کانکتور فشاری باتری ممکنه موقع بستن دستگاه به‌طور تصادفی جدا بشه. پس قبل از اینکه براکتش رو ببندی، حتما چک کن که سر جاش محکم باشه.

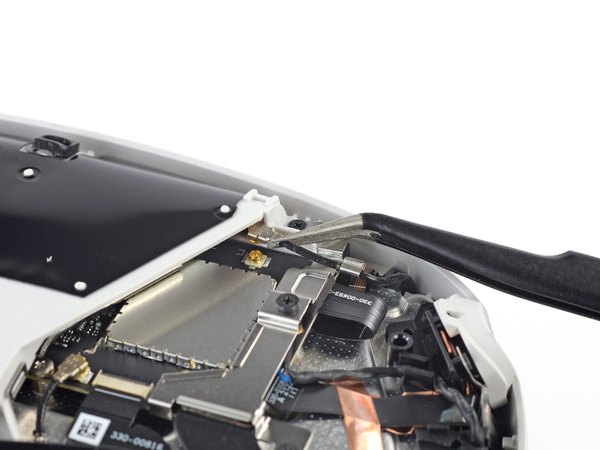

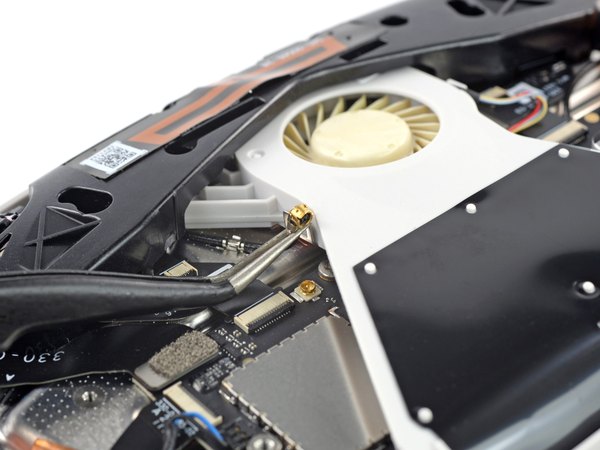

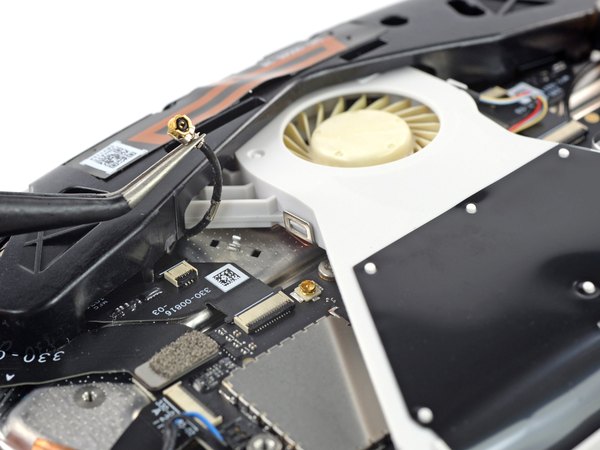

یکی از لبه‌های پنس رو زیر گردنه فلزی کابل آنتن مشکی‌رنگ (نزدیک مجموعه فن) ببر. کانکتور رو مستقیم به سمت بالا هل بده تا قطع بشه. کابل آنتن رو از زیر گیره فلزیش آزاد کن.

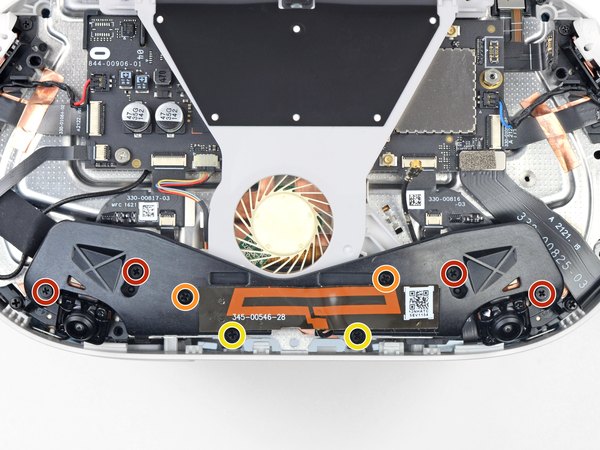

دوباره پیچ‌گوشتی چهارسو رو بردار و هشت تا پیچی که مجموعه آنتن رو به هدست وصل کردن باز کن:

← چهار تا پیچ 4.4 میلی‌متری.

← دو تا پیچ 4.8 میلی‌متری.

← دو تا پیچ 10.7 میلی‌متری.

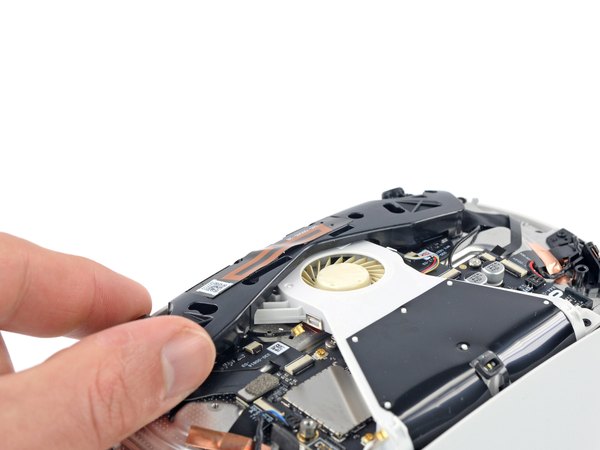

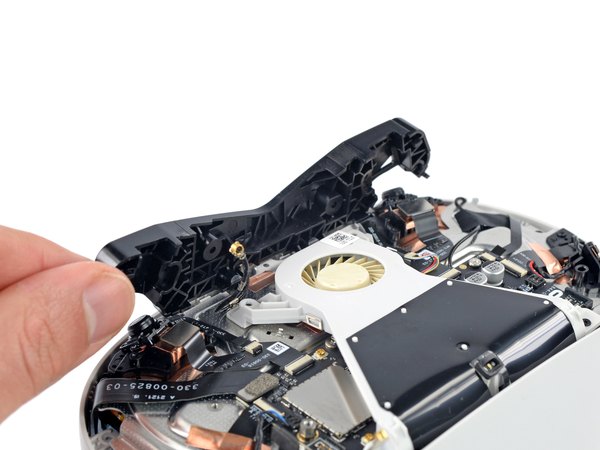

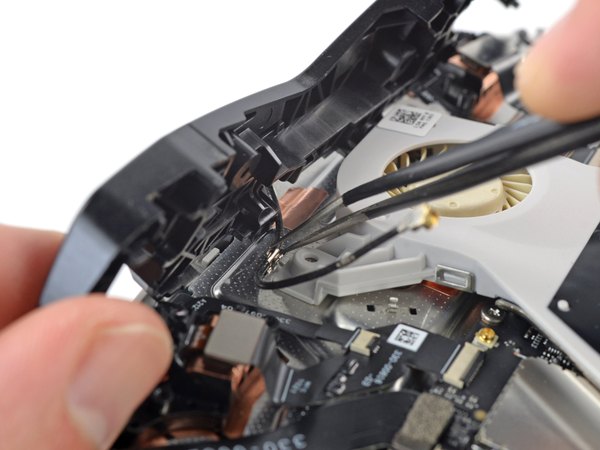

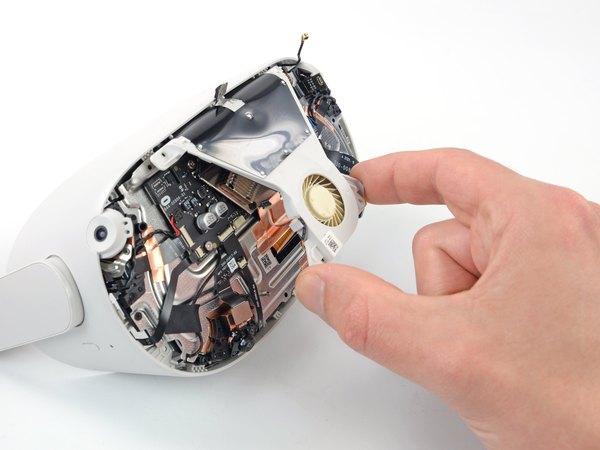

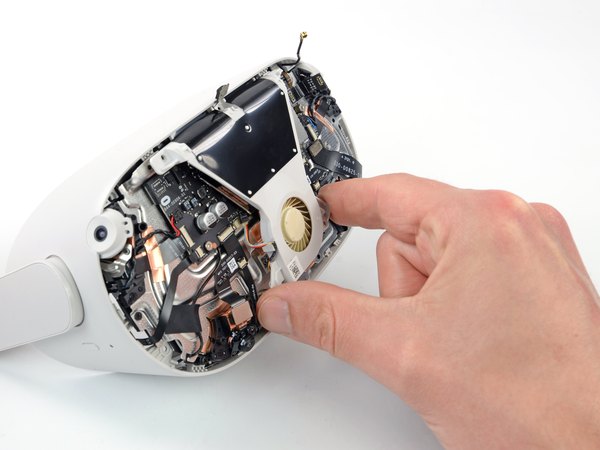

با انگشتات مجموعه آنتن رو اونقدری به سمت بالا تا کن که بتونی به کابل‌های زیرش دسترسی داشته باشی.

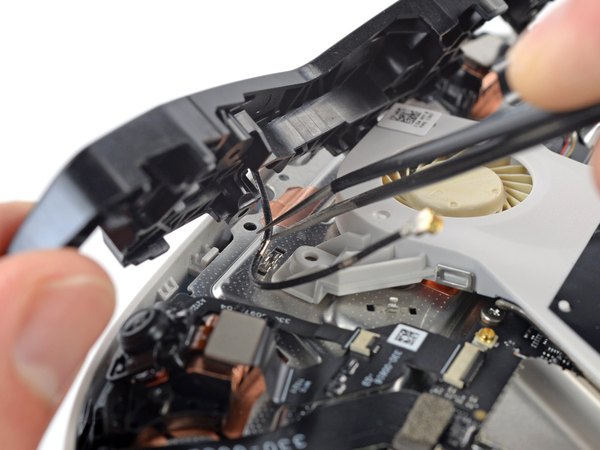

با یه پنس، کابل آنتن رو از داخل گیره فلزیش خارج کن.

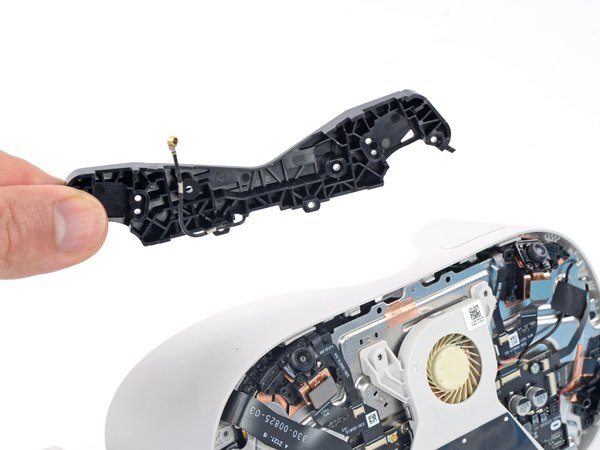

مجموعه آنتن جلویی رو کامل از روی دستگاه بردار.

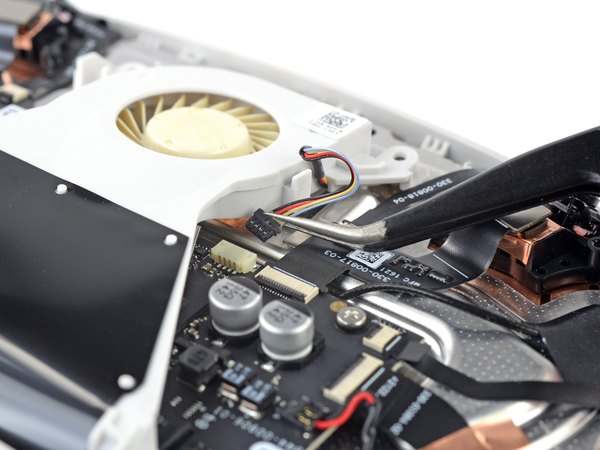

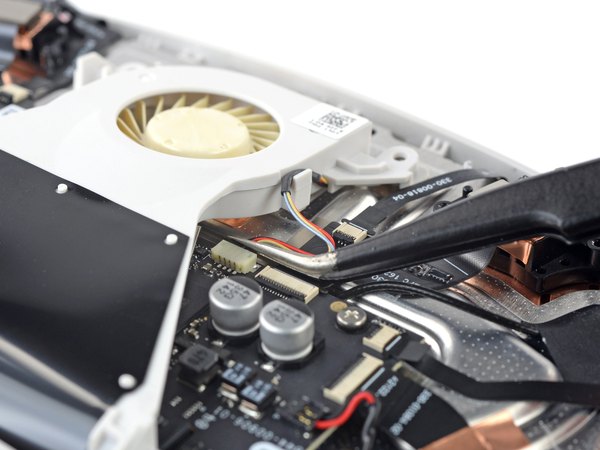

پنس رو بردار، کانکتور فن رو محکم بگیر و خیلی بااحتیاط اون رو از داخل سوکتش به سمت بیرون بکش.

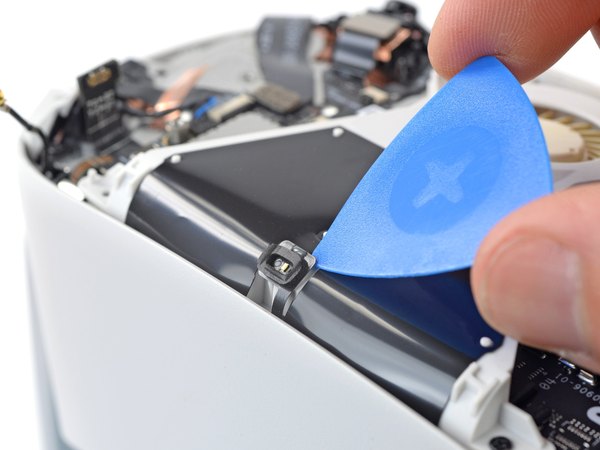

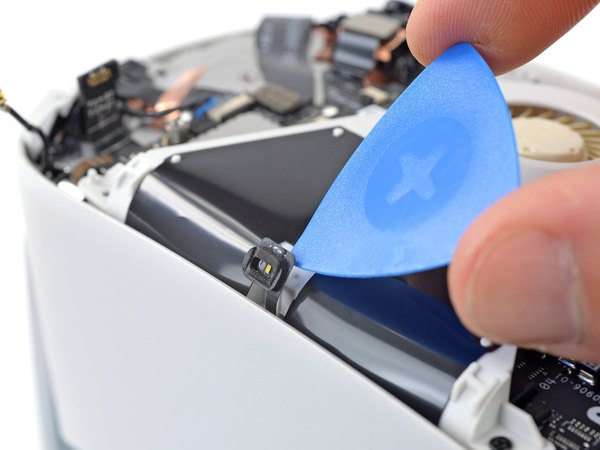

نوک یه پیک بازکننده رو زیر کابل فلت ال‌ای‌دی بنداز تا چسبی که اون رو به بالای مجموعه فن چسبونده، شل بشه.

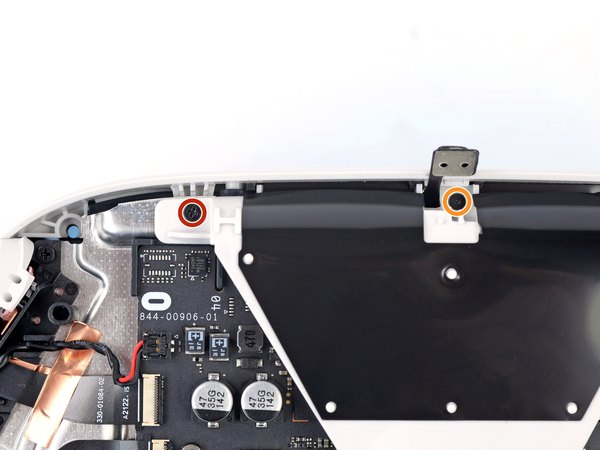

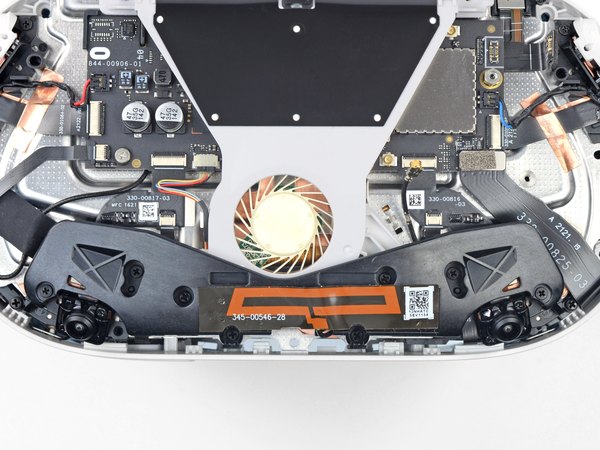

دو تا پیچی که مجموعه فن رو به بدنه وصل کردن باز کن:

← یه پیچ 4.4 میلی‌متری چهارسو.

← یه پیچ 3.6 میلی‌متری Torx T2.

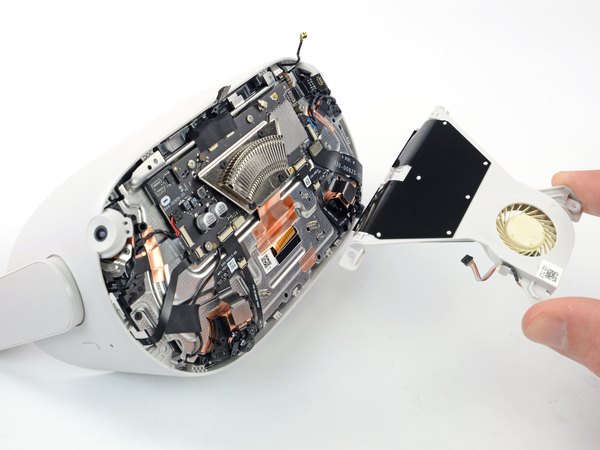

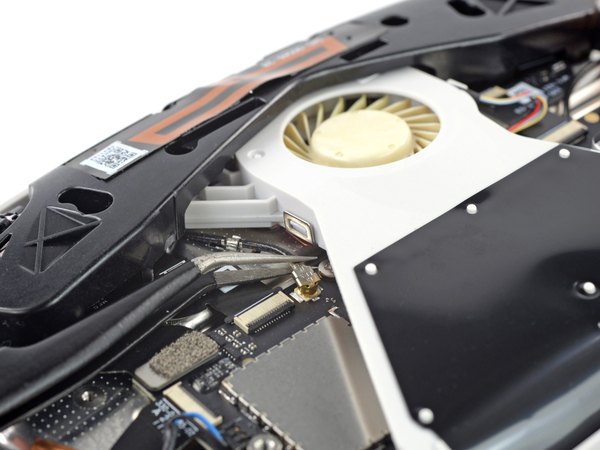

حالا مجموعه فن رو به سمت بالا بکش و از هدست خارج کن.

دمت گرم که تا اینجای کار با ما همراه بودی! حالا که فن جدید رو سر جاش گذاشتی، کافیه تمام این مراحلی که با هم رفتیم رو از آخر به اول انجام بدی تا هدستت مثل روز اول جمع بشه.

امیدواریم این آموزش از آیسی‌مدار برات مفید بوده باشه و مشکل داغ کردن هدستت کامل برطرف شده باشه. اگه این راهنما به کارت اومد، حتما اپلیکیشن ما رو به بقیه همکارا یا دوستات هم معرفی کن تا اون‌ها هم بتونن از آموزش‌ها استفاده کنن.
