کالبدشکافی و بررسی قطعات هواوی Mate 20 X 5G

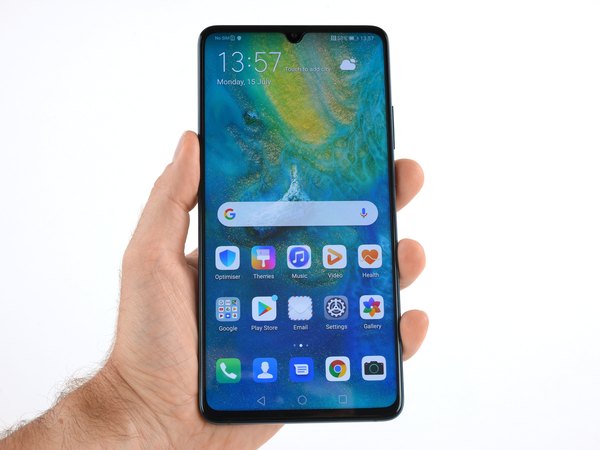

قبل از شروع، بیا یه نگاه سریع به مشخصات هیولای Mate 20 X 5G بندازیم:

← صفحه‌نمایش 7.2 اینچی از نوع OLED با رزولوشن 1080 در 2244 پیکسل.

← پردازنده هشت هسته‌ای Kirin 980 که با 8 گیگابایت رم همراه شده.

← حافظه داخلی 256 گیگابایتی برای ذخیره اطلاعات.

← مودم قدرتمند و چندحالته Balong 5000 برای پشتیبانی از 5G.

باتری 4200 میلی‌آمپرساعتی که از شارژ سریع 40 واتی SuperCharge 2.0 پشتیبانی می‌کنه.

این گوشی سه تا دوربین پشت داره: یه لنز 40 مگاپیکسلی، یه 20 مگاپیکسلی و یه لنز 8 مگاپیکسلی که زوم اپتیکال 5 برابری بهت می‌ده.

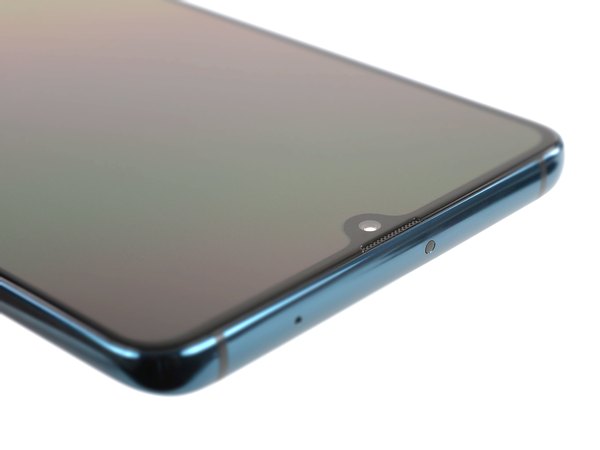

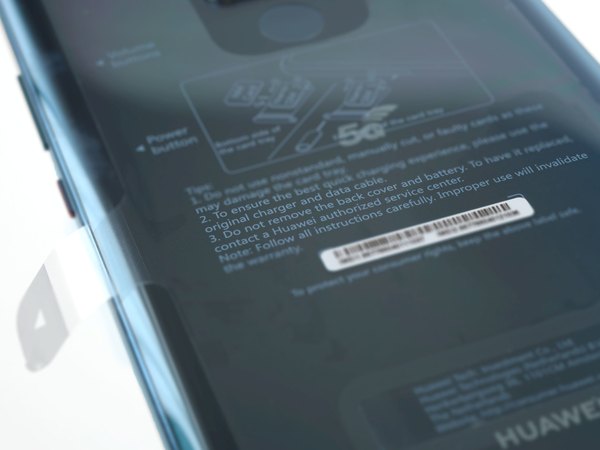

دوربین سلفی هم تو یه بریدگی قطره‌ای شکل بالای صفحه جا خوش کرده. پشت گوشی هم یه نوشته هشداردهنده هست که ما تو این آموزش قراره نادیده‌اش بگیریم و کار خودمون رو بکنیم!

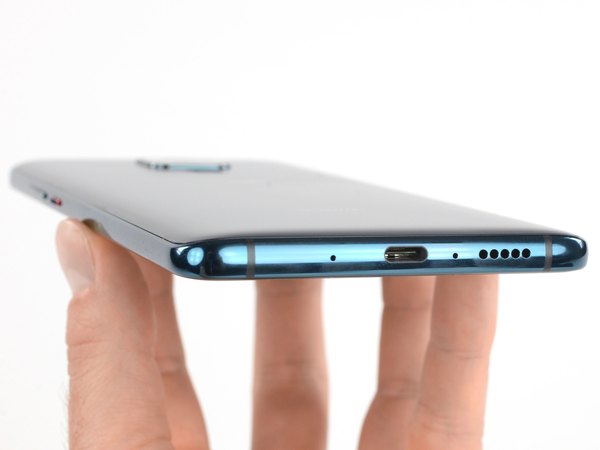

لبه پایینی گوشی رو که نگاه کنی، چیزهای آشنایی می‌بینی: پورت USB-C، دو تا سوراخ میکروفون و یه شبکه اسپیکر. تو لبه بالایی هم یه میکروفون دیگه، فرستنده مادون قرمز و یه شیار خیلی باریک برای اسپیکر مکالمه قرار گرفته.

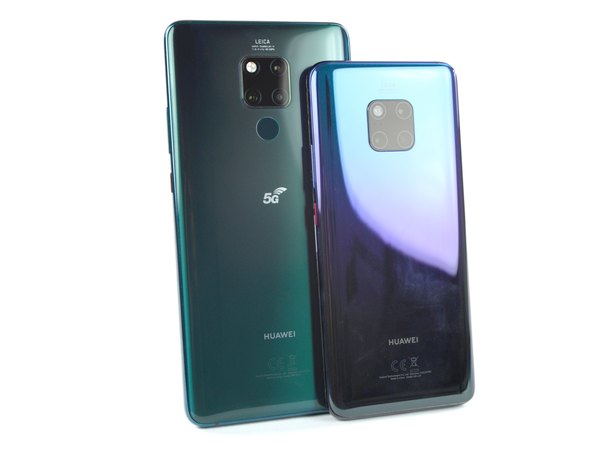

اگه این مدل رو با Mate 20 Pro مقایسه کنی، می‌فهمی که نسخه X 5G چقدر عظیم‌الجثه‌ست! پشت گوشی لوگوی 5G خودنمایی می‌کنه و حسگر اثر انگشت هم دقیقا زیر ماژول دوربین‌ها تعبیه شده.

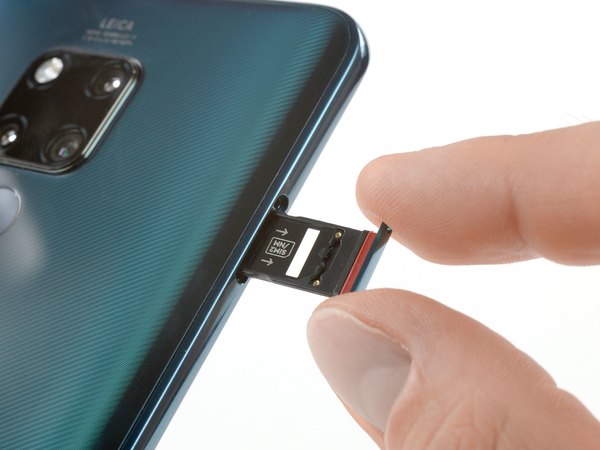

با اینکه این گوشی فقط استاندارد IP53 داره (یعنی فقط در حد پاشش آب مقاومه)، روی خشاب سیم‌کارت یه واشر لاستیکی گذاشتن که معمولا تو گوشی‌های ضدآب می‌بینیم.

یادت باشه که جایگاه اول تو خشاب سیم‌کارت مخصوص شبکه 5G هست و جایگاه دوم نهایتا تا شبکه 4G رو پشتیبانی می‌کنه.

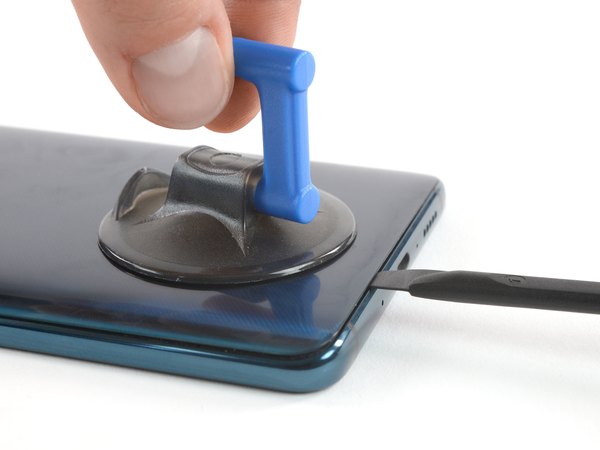

در کمال تعجب، قاب پشتی این گوشی که با چسب محکم شده بود، خیلی سریع و بدون نیاز به حرارت دادن جدا شد! با یه ساکشن کاپ و یه اسپاجر تیغه‌ای تونستیم خیلی راحت قاب رو باز کنیم.

البته چسب‌ها به مرور زمان سفت می‌شن، پس ممکنه گوشی‌هایی که دست تو می‌رسه به این راحتی باز نشن. این مدلی که ما باز کردیم مستقیم از کارخونه اومده بود و حسابی باهامون راه اومد.

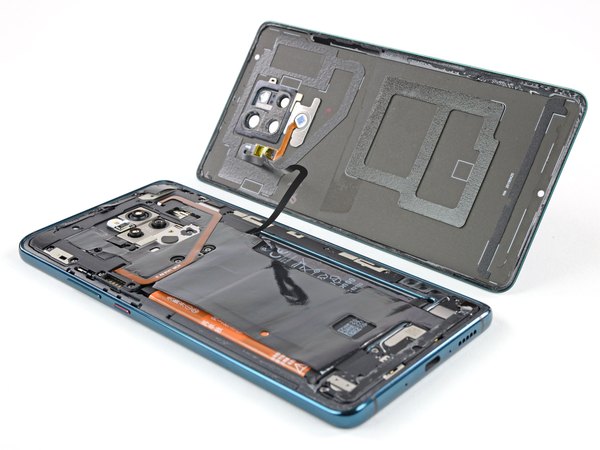

یه فلت نسبتا بلند برای حسگر اثر انگشت وجود داره که فعلا قاب پشتی رو به گوشی وصل نگه می‌داره. طول این فلت اونقدر زیاده که اصلا موقع کار اذیت نمی‌کنه. حالا بریم سراغ لایه بعدی.

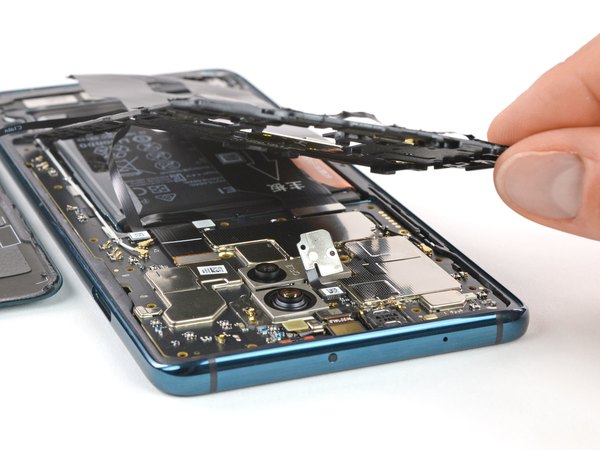

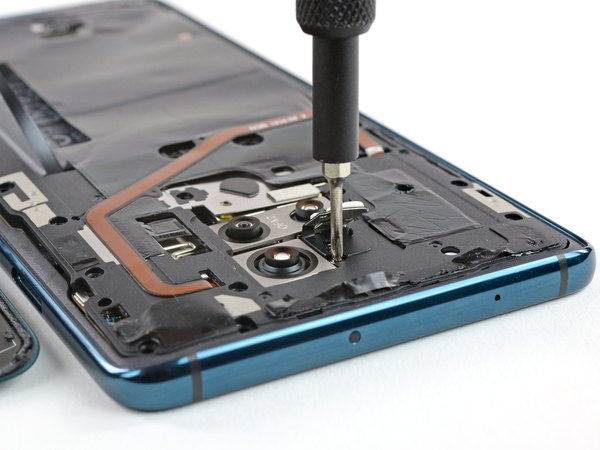

یه عالمه پیچ اینجا هست که کویل NFC، آنتن و پد گرافیتی انتقال حرارت رو سر جاشون نگه داشتن. یکی از این پیچ‌ها زیر یه برچسب ضمانت قایم شده و اون یکی هم زیر ماژول فلش دوربین جا خوش کرده که واقعا جای عجیبی برای پیچ بستنه!

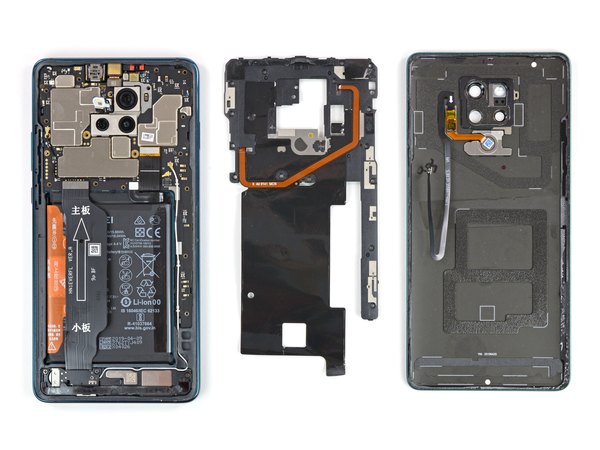

وقتی این قطعات مزاحم رو باز کنیم و کنار بذاریم، بالاخره می‌تونیم کانکتور حسگر اثر انگشت رو جدا کنیم و یه نگاه حسابی به دل و روده این گوشی بندازیم.

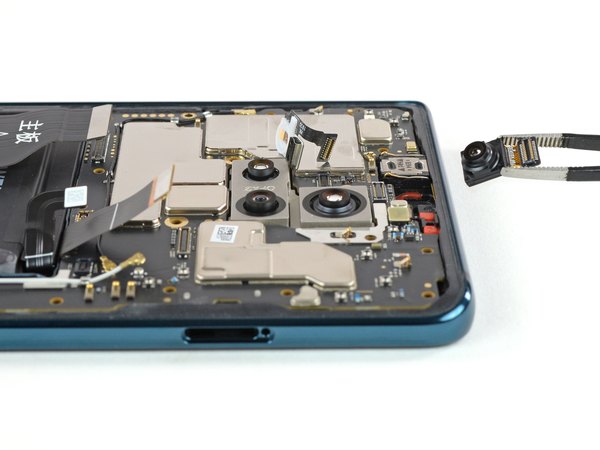

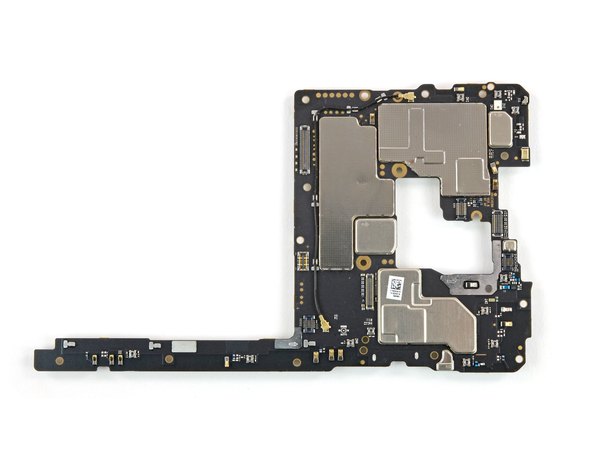

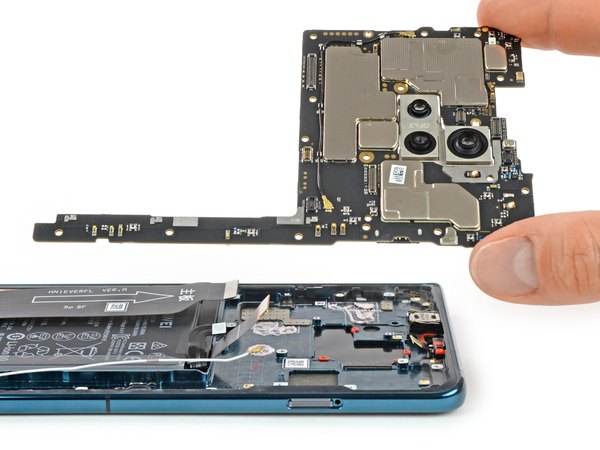

دوربین سلفی 24 مگاپیکسلی خیلی راحت و فقط با یه اهرم کردن ساده بیرون میاد. این کانکتورهای فشاری که کار تعمیرات رو راحت می‌کنن، واقعا نعمتی هستن. مادربرد هم بدون دردسر جدا می‌شه و بهمون اجازه می‌ده ماژول سه‌گانه دوربین پشت رو ازش جدا کنیم.

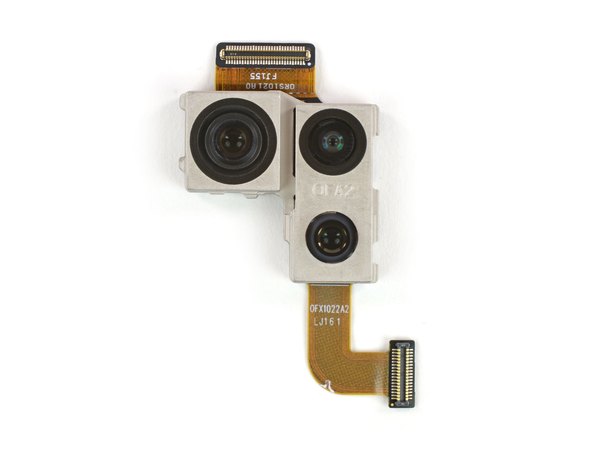

این ماژول دقیقا همون تکنولوژی Mate 20 Pro رو داره: یه لنز واید 40 مگاپیکسلی، یه اولترا واید 20 مگاپیکسلی و یه تله‌فوتو 8 مگاپیکسلی.

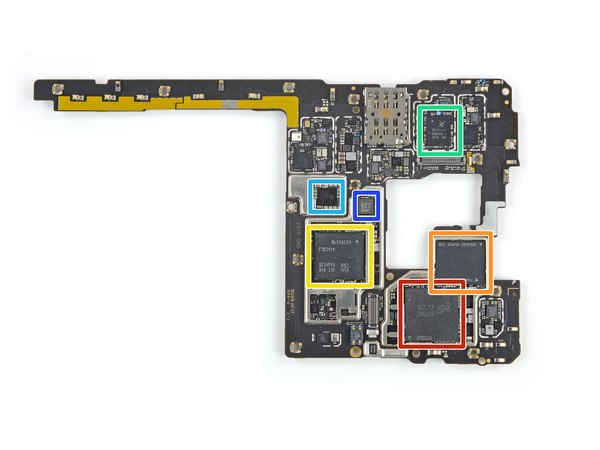

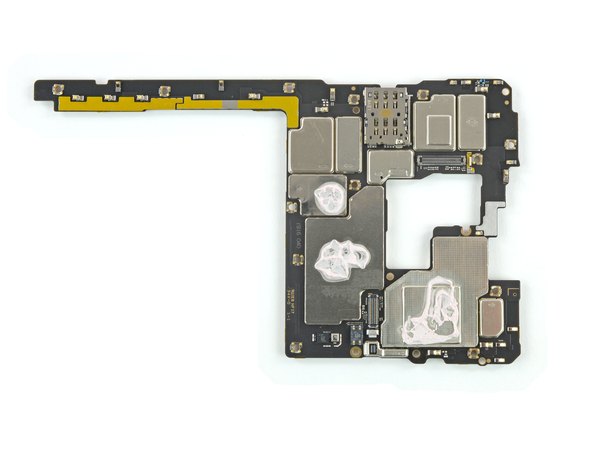

حالا می‌رسیم به بخش هیجان‌انگیز ماجرا، یعنی بررسی دقیق آیسی‌های روی مادربرد:

← رم 8 گیگابایتی Micron D9WGR که پردازنده Kirin 980 دقیقا زیرش لایه شده.

← حافظه فلش 256 گیگابایتی ساخت Toshiba.

← تراشه 3 گیگابایتی سامسونگ از نوع LPDDR4X که جلوتر بیشتر بهش می‌پردازیم.

← ماژول فرانت‌اند Skyworks 78191-11 برای شبکه‌های مخابراتی.

آیسی مدیریت تغذیه HiSilicon Hi6526.

کنترلر NXP 80T37 که احتمالا مربوط به NFC هست.

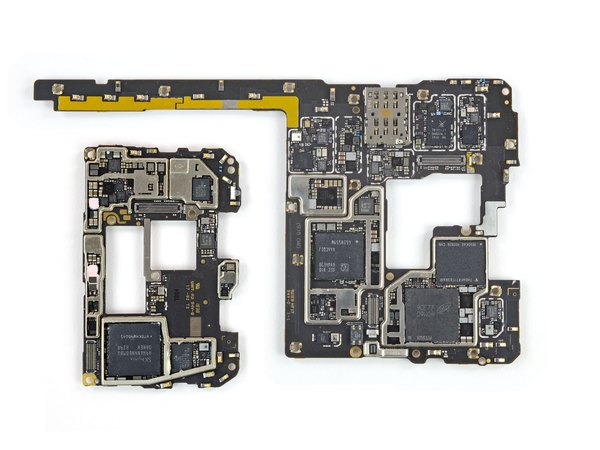

برای مقایسه، اون برد کوچیک‌تری که تو قسمت پایین سمت چپ تصویر می‌بینی، مربوط به گوشی Mate 20 Pro هست.

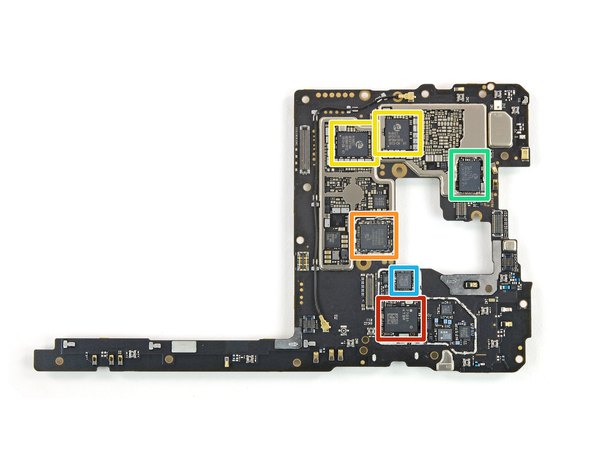

بریم سراغ قطعاتی که اون روی مادربرد نشستن:

← ماژول فرکانس متوسط/بالای Qorvo 4T8 اهم.

← تراشه HiSilicon Hi63650.

← آیسی مدیریت تغذیه HiSilicon Hi6421.

← ماژول وای‌فای HiSilicon Hi1103.

تراشه HiSilicon Hi6D03.

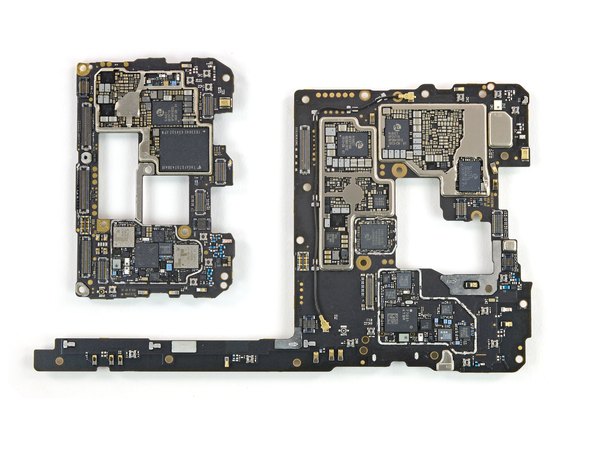

و باز هم مادربرد کوچیک‌تر Mate 20 Pro رو برای مقایسه ابعاد کنارش گذاشتیم.

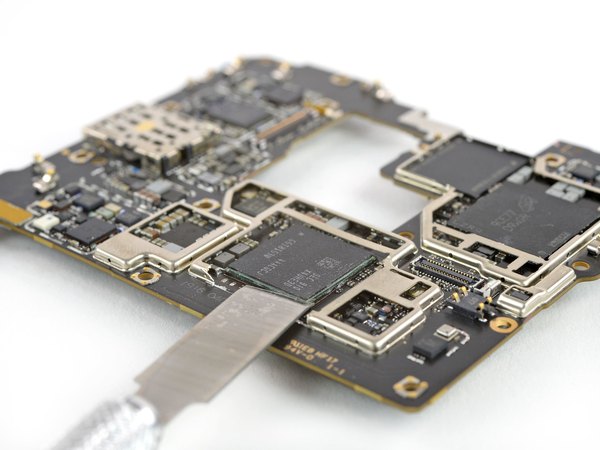

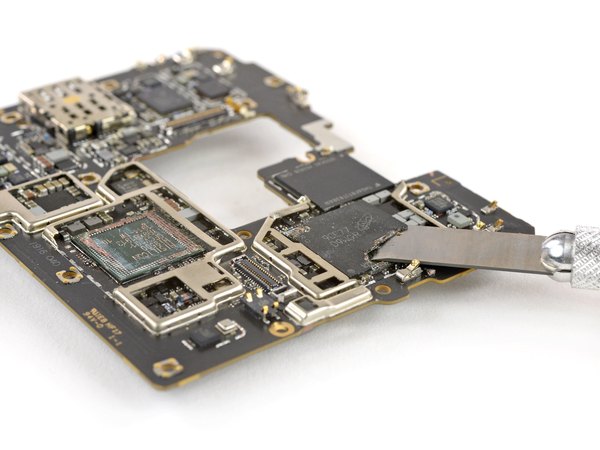

جالبه که تو بررسی اولیه آیسی‌ها، اثری از تراشه معروف Balong 5000 ندیدیم. این تراشه همون مودم چندحالته شرکت HiSilicon هست که قراره قلب تپنده بخش 5G این گوشی باشه. به یه چیزی شک کردیم! پس تصمیم گرفتیم اون تراشه اضافی رم سامسونگ رو با احتیاط بتراشیم تا ببینیم زیرش چه خبره...

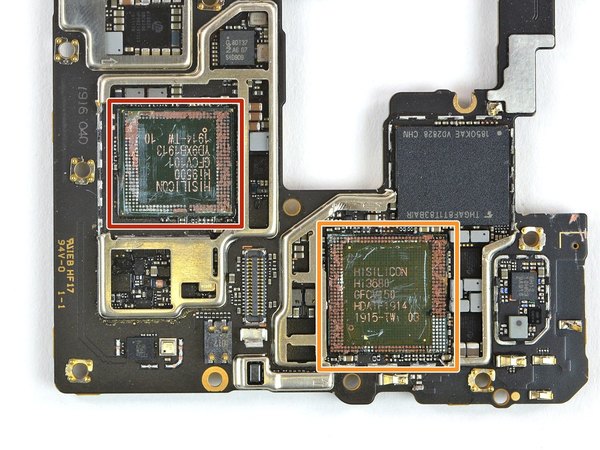

← بله! تراشه HiSilicon Hi9500 دقیقا همون جاست. این به احتمال خیلی زیاد همون مودم Balong 5000 هست که دنبالش می‌گشتیم.

← برای اینکه خیالمون کاملا راحت بشه، تراشه حافظه Micron رو هم برداشتیم. حدسمون درست بود؛ پردازنده HiSilicon Hi3680 یا همون Kirin 980 زیر اون خوابیده بود.

هیترمون اون روز مرخصی بود و مجبور شدیم اینطوری تراشه رو برداریم، پس لطفا به روش خشن ما خرده نگیر!

به نظر میاد مودم 5G این گوشی با یه حافظه اختصاصی از نوع LPDDR4X همراه شده تا بافر دیتای عظیمی در حد 3 گیگابایت براش فراهم کنه. این اولین باریه که یه مودم 5G رو از نزدیک می‌بینیم، پس اگه تو هم اطلاعات تخصصی‌تری داری خوشحال می‌شیم نظر بدی.

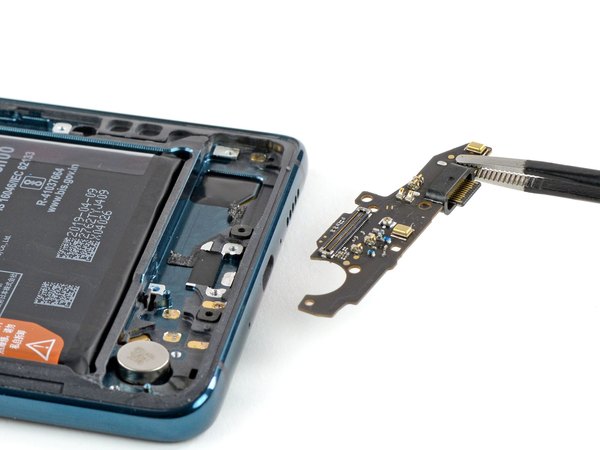

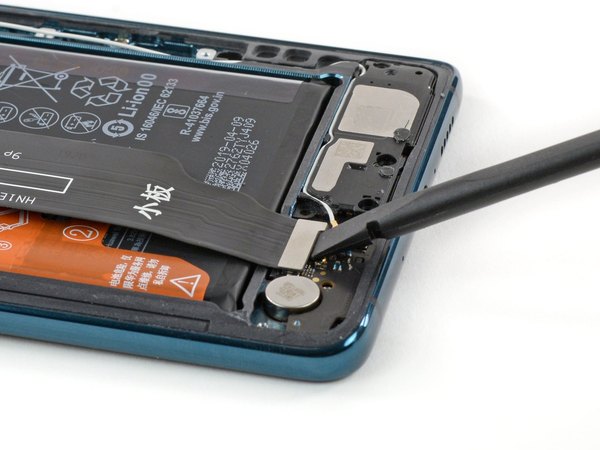

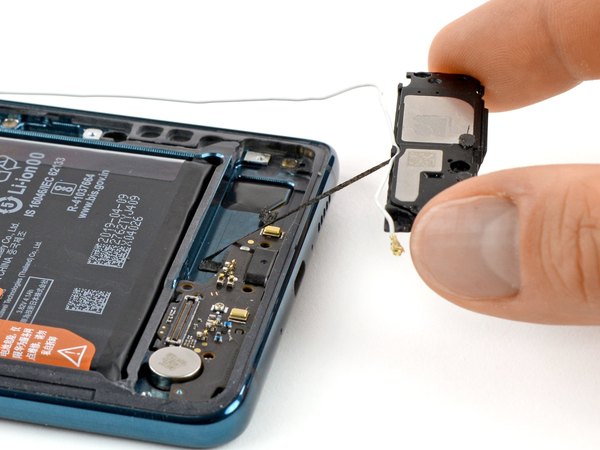

برای اینکه راحت‌تر به باتری دسترسی داشته باشیم، اول فلت ارتباطی برد رو جدا می‌کنیم تا مزاحم کارمون نباشه. تو همین حین، بلندگو رو هم که با چسب محکم شده با احتیاط اهرم می‌کنیم و درمیاریم. برد شارژ کوچیک رو هم که پورت USB-C روش لحیم شده، از جای خودش خارج می‌کنیم.

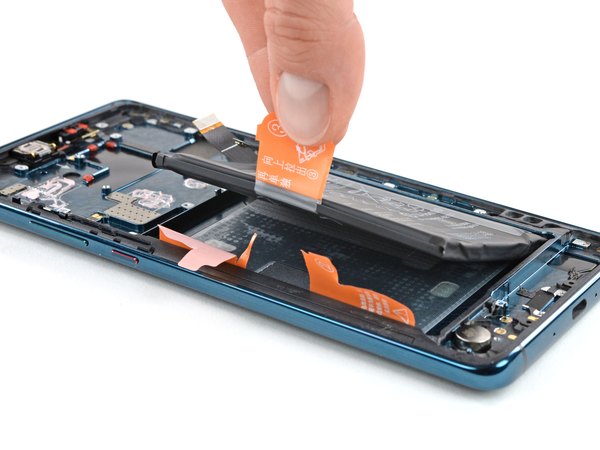

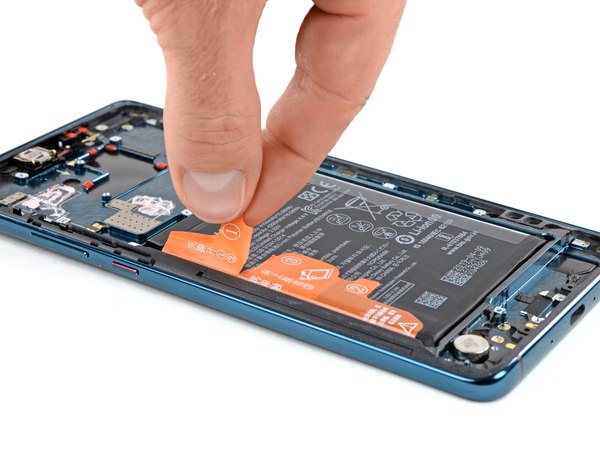

همیشه از دیدن دستورالعمل‌های روی باتری برای جدا کردنش خوشحال می‌شیم. این لیبل‌ها بهمون می‌گن چطور مرحله به مرحله باتری رو بدون دردسر بکشیم بیرون. با اینکه این بار هم از حرارت استفاده نکردیم، اما تونستیم باتری رو خیلی تمیز و بی‌نقص از جاش دربیاریم.

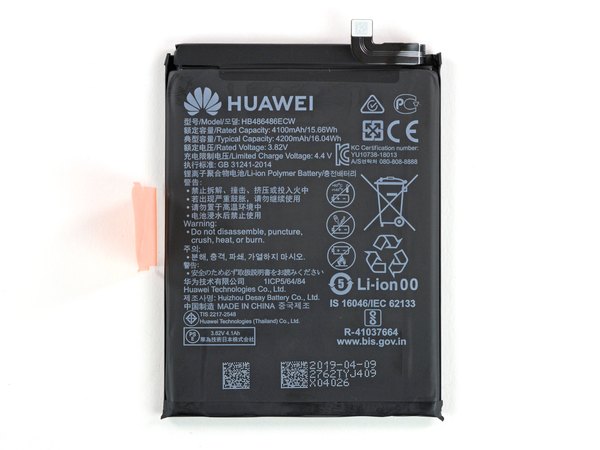

این باتری دقیقا همونیه که تو مدل Mate 20 Pro هم استفاده شده؛ یه باتری با توان 16.04 وات‌ساعت (4200 میلی‌آمپرساعت در ولتاژ 3.82 ولت).

البته ظرفیت این باتری از باتری 5000 میلی‌آمپرساعتی نسخه معمولی Mate 20 X کمتره، اما در مقایسه با گوشی‌هایی مثل iPhone XS Max که باتری 3179 میلی‌آمپرساعتی دارن، هنوز هم یه غول انرژی محسوب می‌شه!

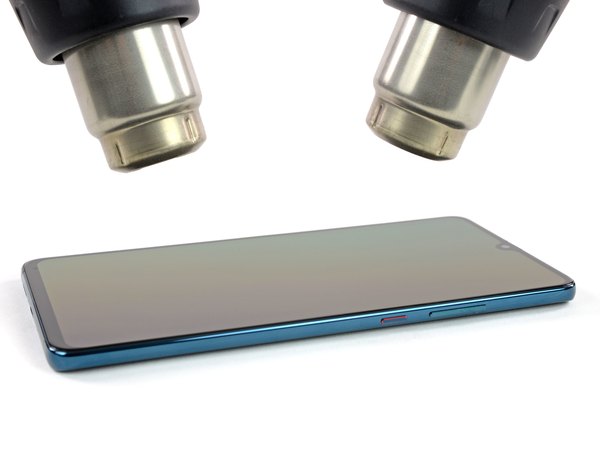

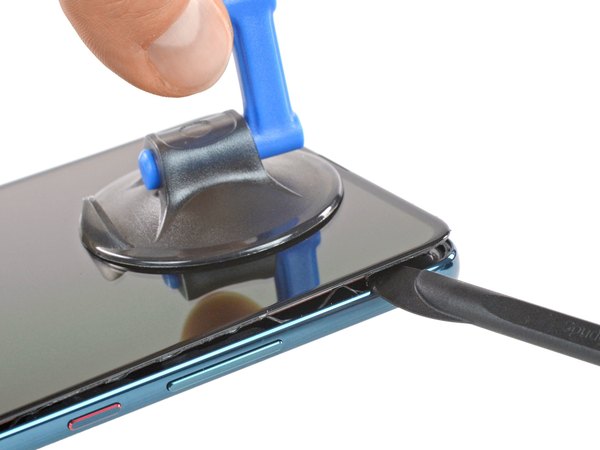

چسبی که زیر صفحه‌نمایش استفاده شده، خیلی محکم‌تر از چسب قاب پشتیه. اما با کمی حرارت دادن و استفاده از ابزار مناسب برای برش چسب‌ها، بالاخره تسلیم شد.

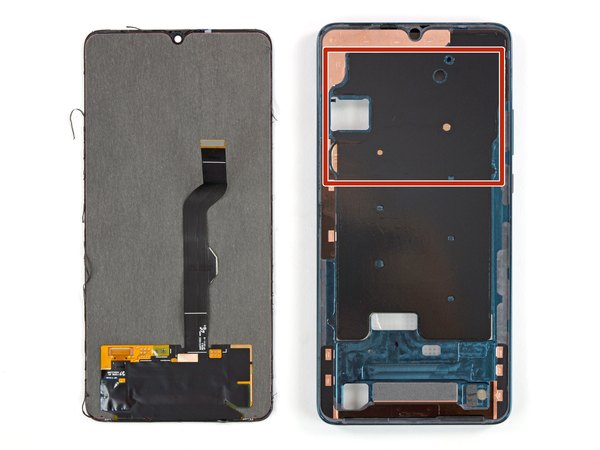

تو این مدل خبری از سنسور اثر انگشت زیر نمایشگر نیست. وقتی صفحه رو برداری، فقط یه پنل OLED خالص و یه فریم آلومینیومی رو می‌بینی.

این پنل بزرگ و 7.2 اینچی OLED ساخت شرکت سامسونگه.

← دقیقا مثل نسخه معمولی Mate 20 X، یه محفظه بزرگ خنک‌کننده روی فریم آلومینیومی و پشت فویل گرافیتی قرار گرفته تا جلوی داغ شدن گوشی رو بگیره.

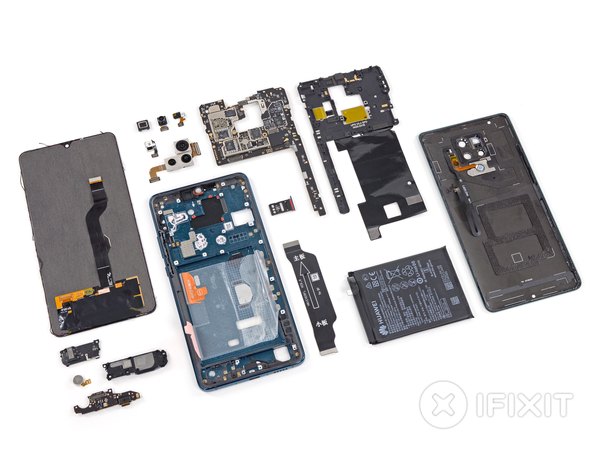

حالا که همه قطعات رو با ملایمت و دقت از هم جدا کردیم، یه دید کلی از اولین قدم‌های هواوی تو دنیای گوشی‌های 5G به دست آوردیم.

به جز سه تا تراشه آمریکایی (Micron، Skyworks و Qorvo) و یه ماژول هلندی NXP، بقیه قطعات اصلی مادربرد در قبضه شرکت‌های آسیایی مثل توشیبا و سامسونگ، و البته برند اختصاصی خود هواوی یعنی HiSilicon هستن.

اگه دلت می‌خواد کالبدشکافی بقیه گوشی‌ها رو هم ببینی و از دنیای تعمیرات عقب نمونی، حتما آموزش‌های دیگه ما رو تو آیسی‌مدار دنبال کن.

در نهایت به عنوان جمع‌بندی باید بگیم که بررسی قطعات این غول چینی مزایا و معایب خودش رو داره. اگه این کالبدشکافی برات جالب بود، حتما اپلیکیشن آیسی‌مدار رو به دوستات معرفی کن تا اونا هم به این آموزش‌های فنی دسترسی داشته باشن! امتیاز تعمیرپذیری ما به Huawei Mate 20 X 5G نمره 4 از 10 هست (10 یعنی راحت‌ترین حالت تعمیر):

← اکثر قطعات داخل گوشی ماژولار هستن و خیلی راحت می‌شه اون‌ها رو به صورت جداگانه تعویض کرد.

← باتری بعد از برداشتن قاب پشتی و فریم میانی کاملا در دسترسه و چسب‌های کششی زیرش، درآوردنش رو خیلی آسون کرده.

← تو کل گوشی از پیچ‌های استاندارد چهارسو استفاده شده و مقدار چسبی هم که به کار رفته تو حد متوسطه.

← فریم میانی، روی کانکتورهای باتری و حسگر اثر انگشت رو پوشونده و خودش هم زیر لنزهای دوربین و فلش گیر کرده که یکم کار رو سخت می‌کنه.

← شیشه‌ای بودن قاب پشت و جلو و چسب‌کاری محکم اون‌ها، خطر شکستگی رو موقع باز کردن گوشی بالا می‌بره و شروع هر تعمیری رو ریسکی می‌کنه.

← برای تعمیر یا تعویض صفحه‌نمایش، تقریبا باید کل قطعات گوشی رو از هم باز کنی.
