تعویض صفحه نمایش و فریم گوشی HMD Pulse

تأکید می‌کنم که قبل از شروع کار، حتما شارژ باتری گوشیت رو به زیر 25 درصد برسون. باتری لیتیومی شارژ شده اگه آسیب ببینه خیلی خطرناکه و ممکنه آتیش بگیره.

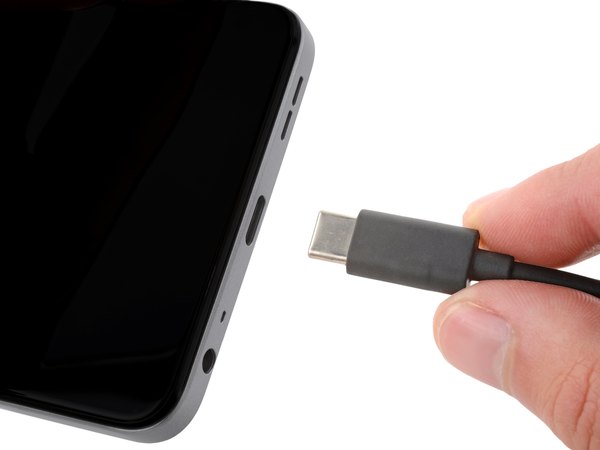

اول از همه، تمام کابل‌های شارژ یا هندزفری که به گوشیت وصله رو جدا کن و گوشی رو کاملا خاموش کن تا جریان برق قطع بشه.

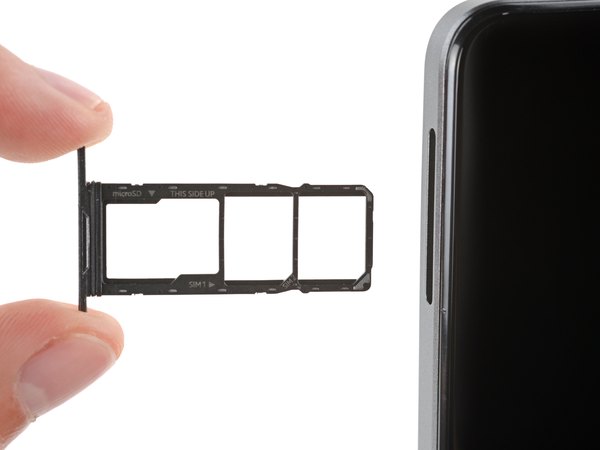

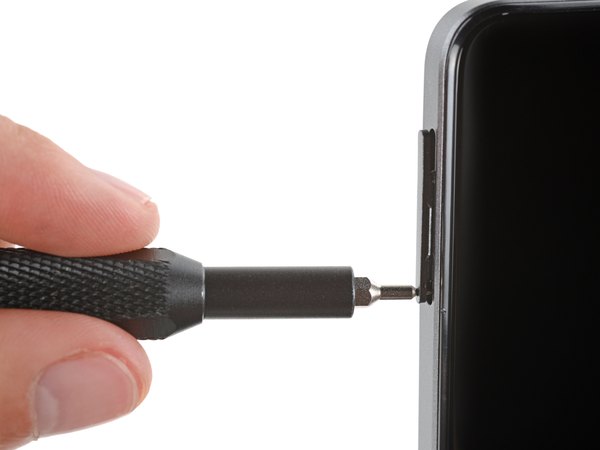

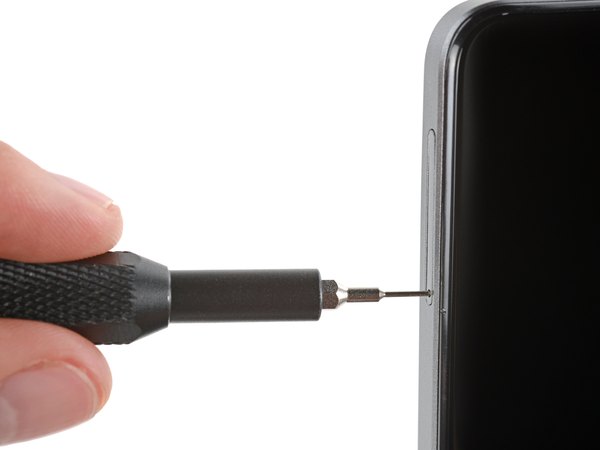

سوزن سیم‌کارت رو بردار و تو سوراخ کوچیکی که روی لبه سمت چپ گوشی قرار داره فرو کن. یه کم با دقت فشار بده تا خشاب سیم‌کارت بیرون بپره. حالا خشاب رو با انگشتات بگیر و کامل از فریم گوشی بکش بیرون.

موقع بستن گوشی، حواست به جهت خشاب باشه و دقیقا همون‌طوری که درش آوردی جا بزن تا پین‌های داخلی خراب نشن.

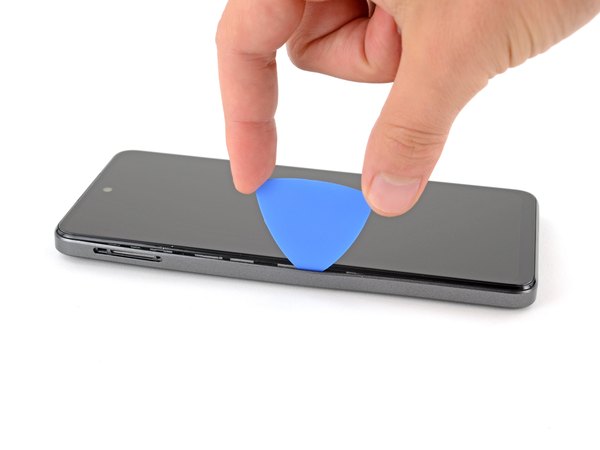

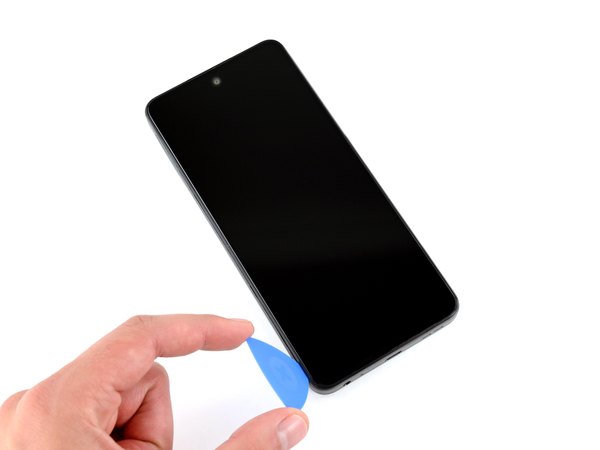

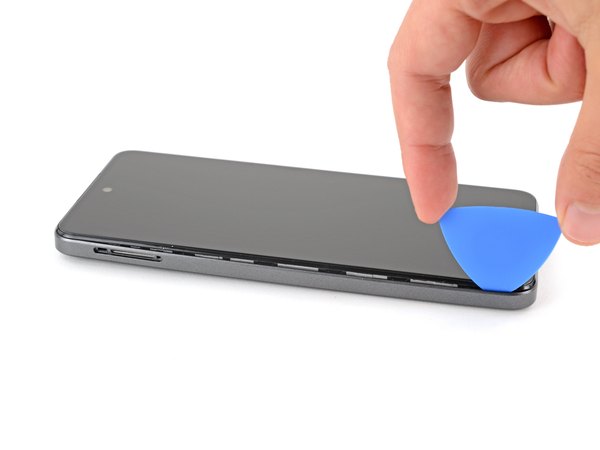

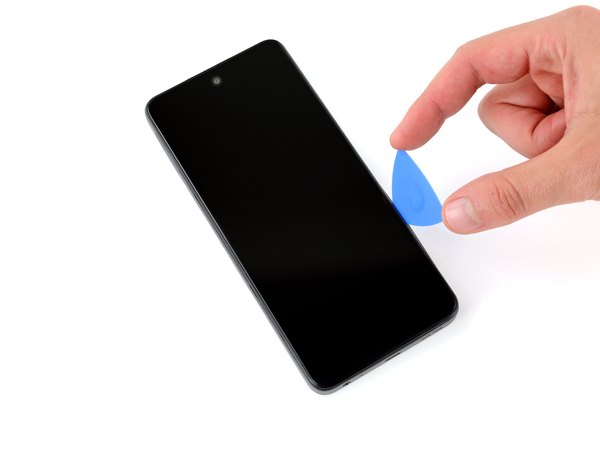

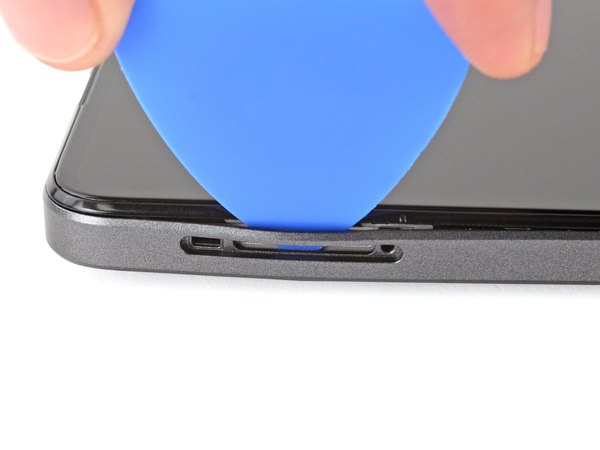

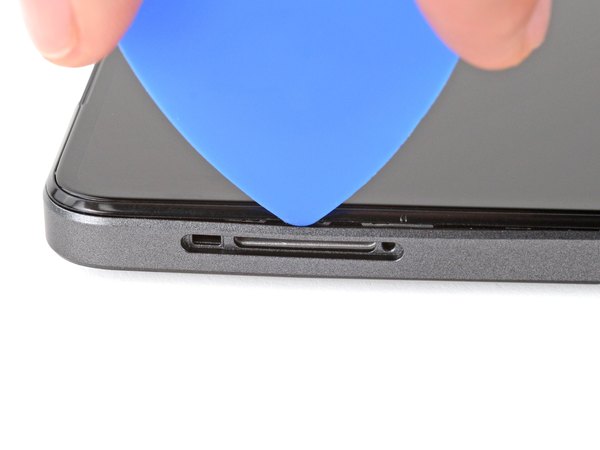

نوک یه پیک پلاستیکی رو دقیقا همون قسمتی که خشاب سیم‌کارت رو درآوردی، بین قاب پشتی و فریم گوشی وارد کن تا یه درز کوچیک باز بشه.

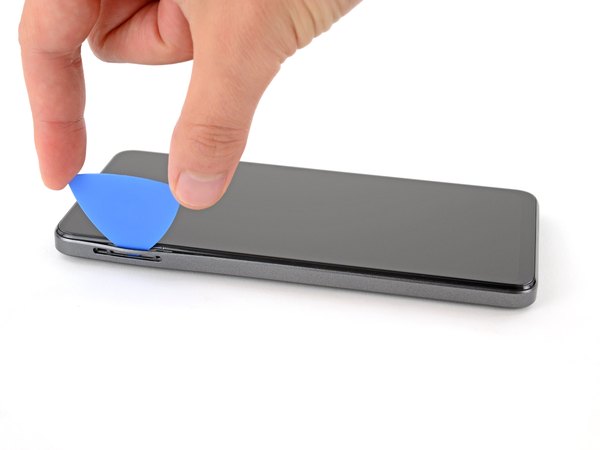

پیک رو مستقیم رو به پایین نگه دار و آروم روی لبه سمت چپ گوشی بکش تا گیره‌های پلاستیکی این قسمت یکی‌یکی آزاد بشن.

همینطوری پیک رو دور تا دور لبه‌های گوشی بچرخون تا تمام گیره‌های قاب پشتی با صدای تق‌تق باز بشن و قاب آزاد بشه.

باز کردن گوشه‌های قاب معمولا یکم قلق داره و سفت‌تره. اگه دیدی پیک گیر می‌کنه، می‌تونی یه کم پیک رو به سمت بالا اهرم کنی تا گیره رها بشه.

حواست باشه قاب رو یهو از گوشی جدا نکنی! هنوز یه فلت ظریف بین قاب و مادربرد وصله که نباید کشیده بشه.

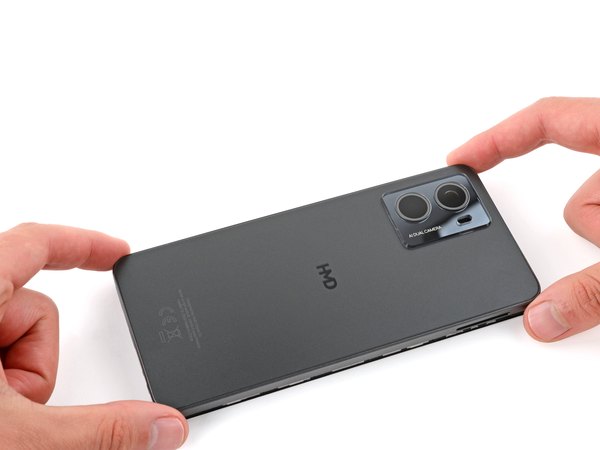

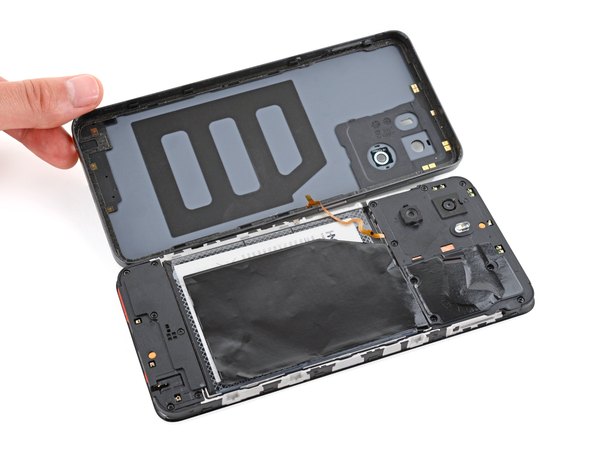

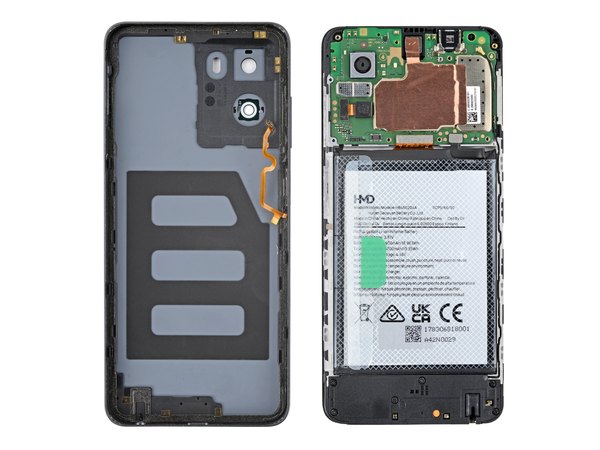

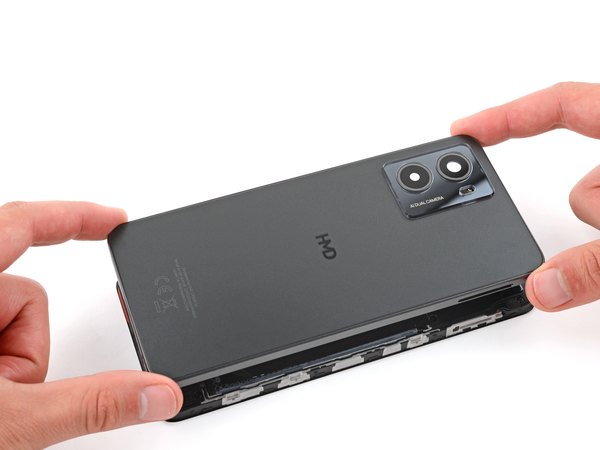

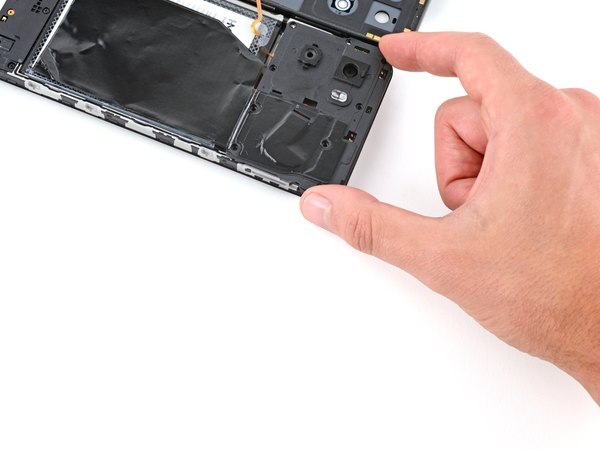

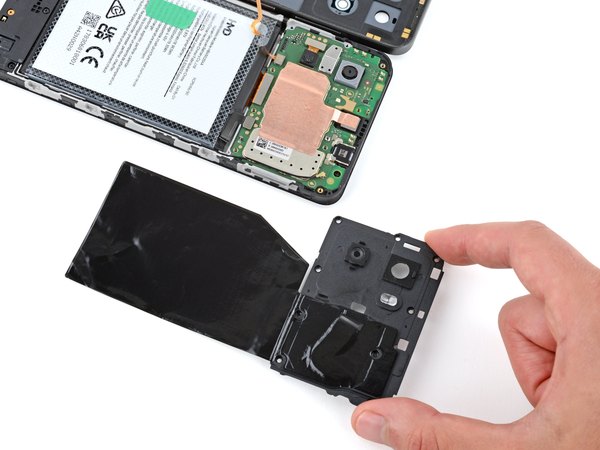

گوشی رو خیلی با احتیاط برگردون تا قاب پشتی رو به بالا قرار بگیره. حالا قاب پشتی رو آروم از روی فریم بلند کن و مثل یه کتاب به سمت چپ گوشی برگردون، بعدش خیلی نرم روی میز کارت بخوابونش.

باز هم تأکید می‌کنم، خیلی مراقب باش که به فلت قاب پشتی فشار یا کشش وارد نشه.

موقع جمع کردن گوشی، کافیه قاب رو روی فریم تنظیم کنی و دور تا دورش رو با انگشتات فشار بدی تا همه گیره‌ها دوباره جا بیفتن.

موقع باز کردن پیچ‌ها خیلی دقت کن که نوک پیچ‌گوشتی در نره و به باتری نخوره.

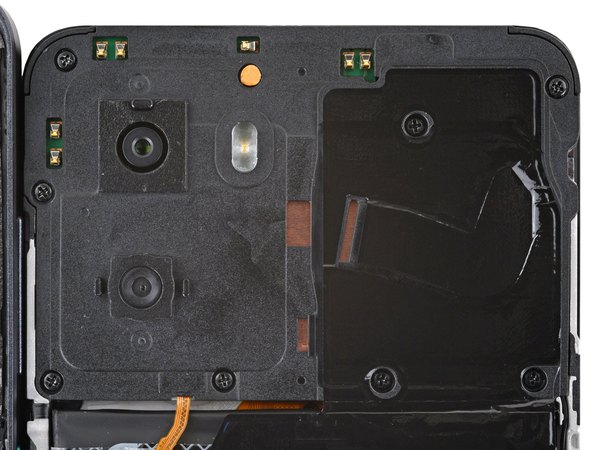

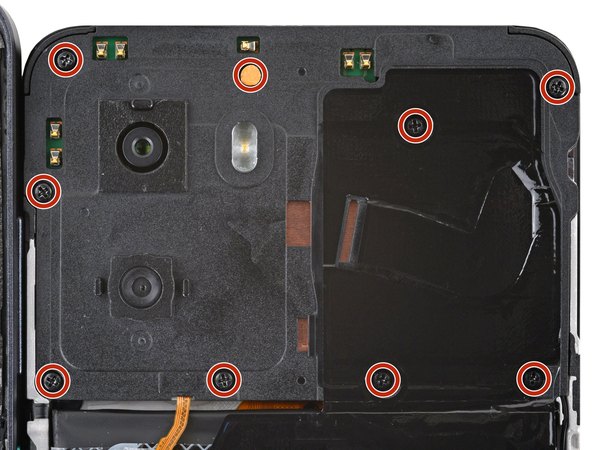

← با یه پیچ‌گوشتی چهارسو، هر نه تا پیچ 3.6 میلی‌متری که درپوش مادربرد رو سر جاش نگه داشتن باز کن.

روی پیچی که وسط لبه بالایی قرار داره، یه برچسب سفید رنگ چسبیده. با نوک پیچ‌گوشتی یا یه پنس سوراخش کن تا بتونی پیچ زیرش رو باز کنی.

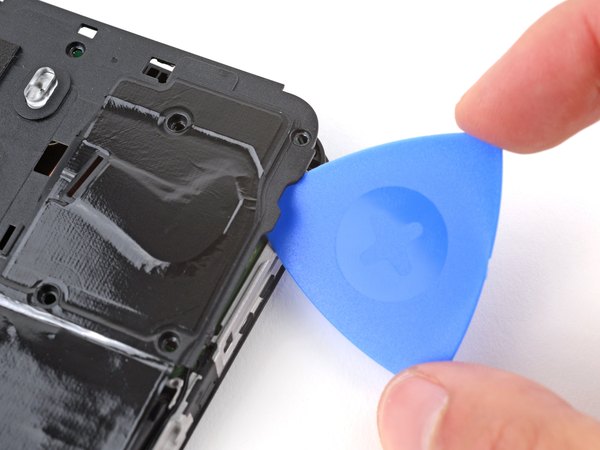

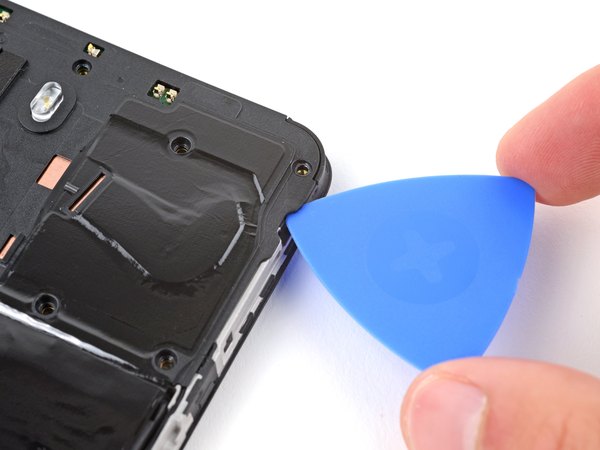

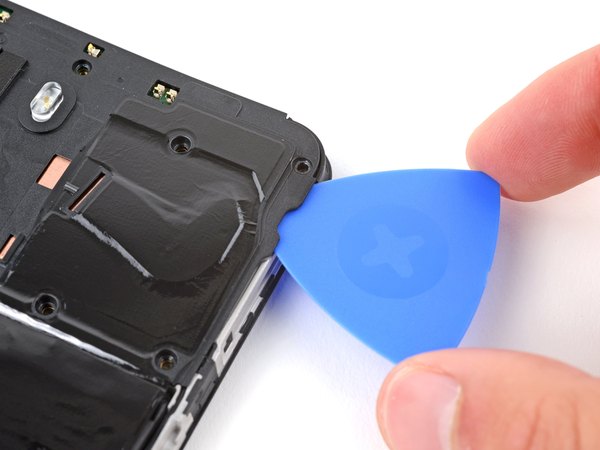

پیک پلاستیکی رو ببر زیر لبه سمت راست درپوش مادربرد و فریم گوشی. پیک رو یه کم بچرخون تا درپوش کامل از گیره‌هاش آزاد بشه.

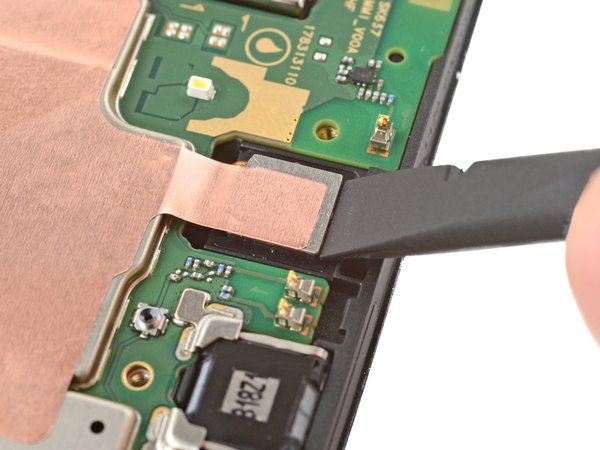

حالا محافظ مادربرد و اون ورق گرافیتی که بهش متصله رو با هم بردار و بذار کنار.

برای بستن این قسمت، محافظ مادربرد رو سر جاش قرار بده و لبه‌هاش رو محکم فشار بده تا گیره‌هاش تق صدا بدن و محکم بشن.

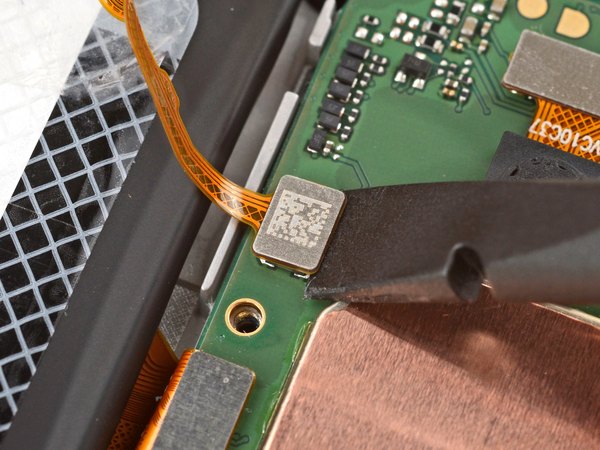

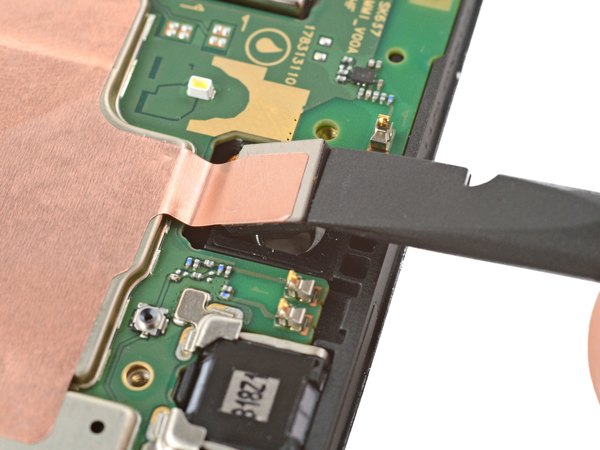

از قسمت تخت اسپاجر کمک بگیر و کانکتور باتری (که روی لبه پایینی مادربرده) رو به سمت بالا اهرم کن تا جدا بشه. اینطوری کل برق گوشی قطع می‌شه.

برای وصل کردن دوباره این کانکتورهای فشاری، اول روی سوکت تنظیمش کن و بعد یه سمتش رو با نوک انگشت فشار بده تا جا بیفته، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو فشار نده چون پین‌ها آسیب می‌بینن.

دوباره با سر تخت اسپاجر، کانکتور فلت قاب پشتی رو هم که روی لبه پایینی مادربرده به سمت بالا اهرم کن تا از سوکتش آزاد بشه.

الان دیگه قاب پشتی کاملا آزاده و می‌تونی اون رو کامل برداری و کنار بذاری.

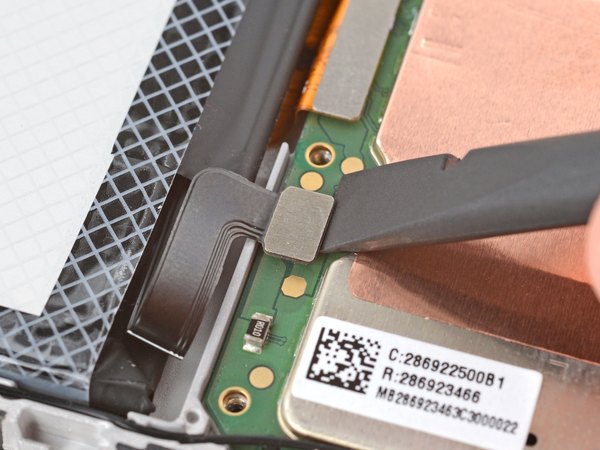

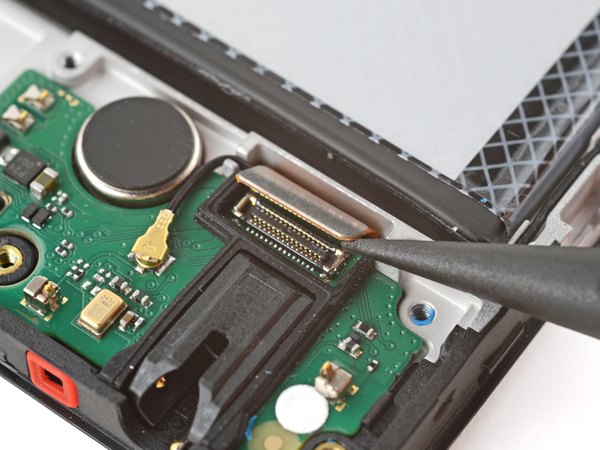

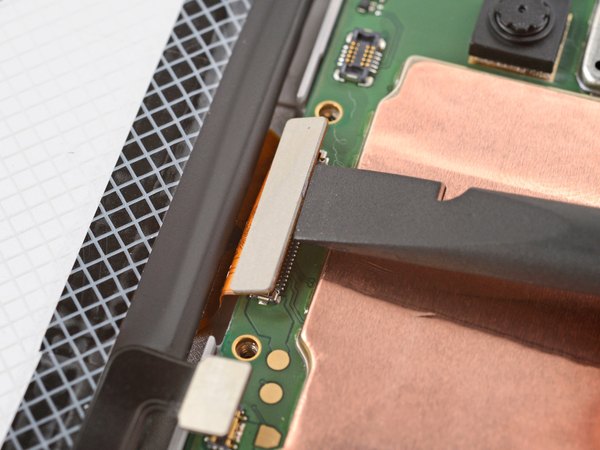

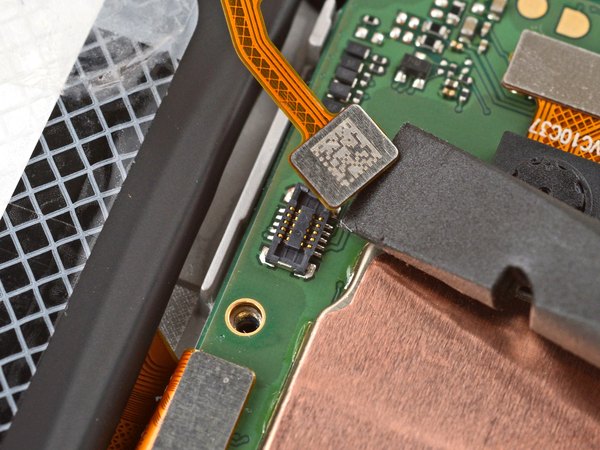

سر تخت اسپاجر رو ببر زیر کانکتور فلت تصویر (دقیقا کنار کانکتور باتری) و به سمت بالا اهرمش کن تا از مادربرد جدا بشه.

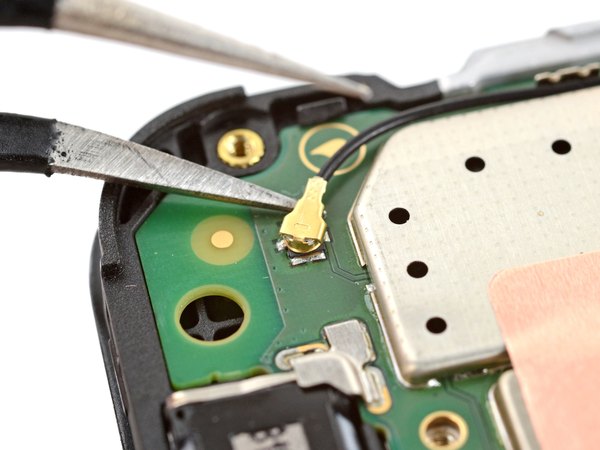

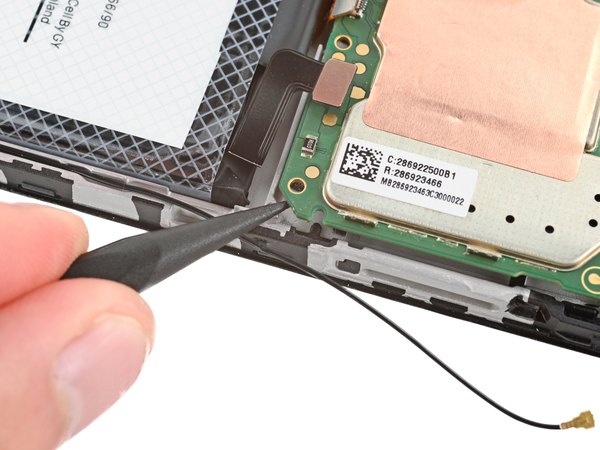

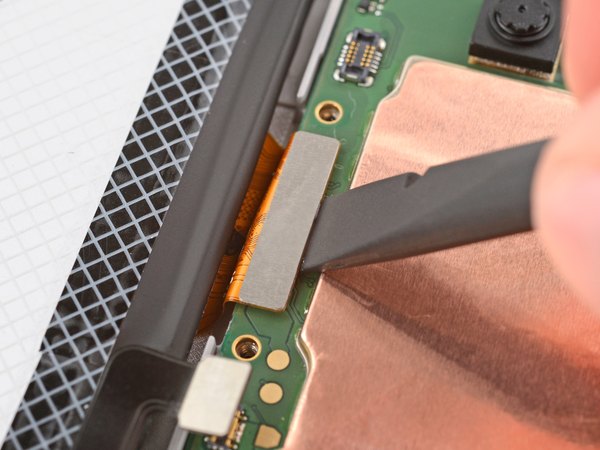

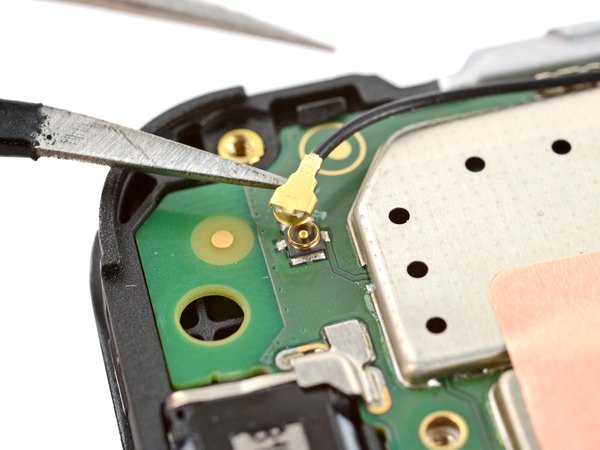

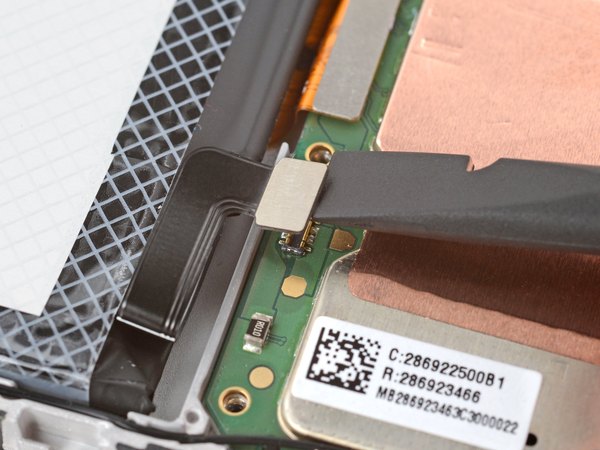

یه لبه از پنس رو ببر زیر قسمت فلزی کانکتور کابل آنتن مشکی رنگ (نزدیک گوشه بالا سمت راست مادربرد). پنس رو مستقیم به سمت بالا بکش تا کابل آنتن از مادربرد جدا بشه.

موقع جا زدن کابل آنتن، سر فلزیش رو روی سوکت تنظیم کن و با قسمت تخت اسپاجر فشارش بده تا تق صدا بده و جا بیفته. اگه جا نرفت، زور نزن؛ دوباره تنظیمش کن.

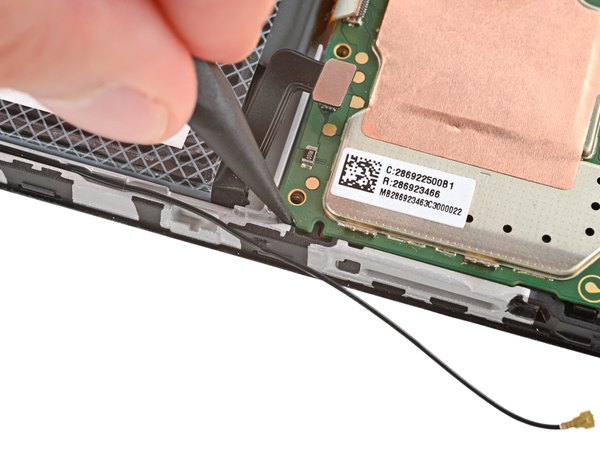

کابل آنتن رو خیلی آروم از داخل دو تا گیره‌ای که روی لبه سمت راست مادربرد هستن بکش بیرون تا آزاد بشه.

سر تخت اسپاجر رو ببر زیر لبه بالایی دوربین سلفی و اون رو خیلی نرم از تو محفظه‌ش بلند کن.

حواست باشه که نباید دوربین رو کلا دربیاری، چون فلتش هنوز به زیر مادربرد وصله.

موقع مونتاژ، دوربین سلفی رو به سمت پایین فشار بده تا قشنگ تو محفظه خودش بشینه.

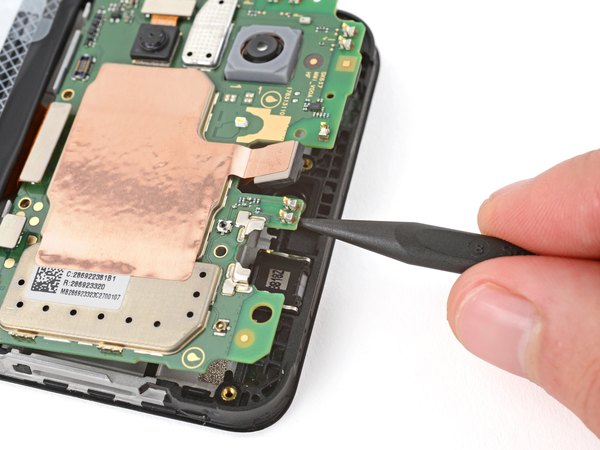

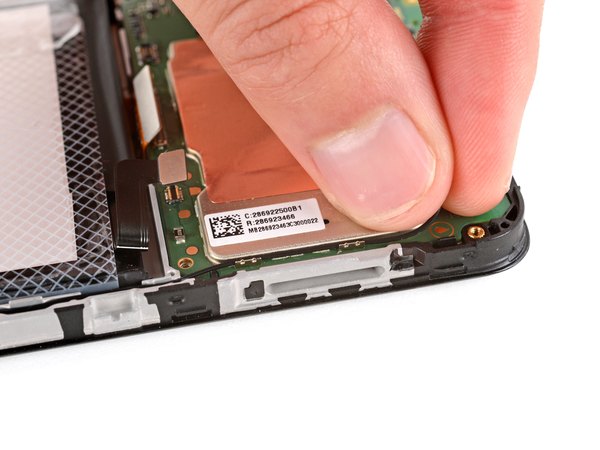

با نوک اسپاجر گوشه پایین سمت راست مادربرد رو به سمت بالا اهرم کن تا از گیره‌ش آزاد بشه. اگه دیدی برد هنوز گیره و بیرون نمیاد، لبه بالایی مادربرد رو هم با اسپاجر یه کم اهرم کن.

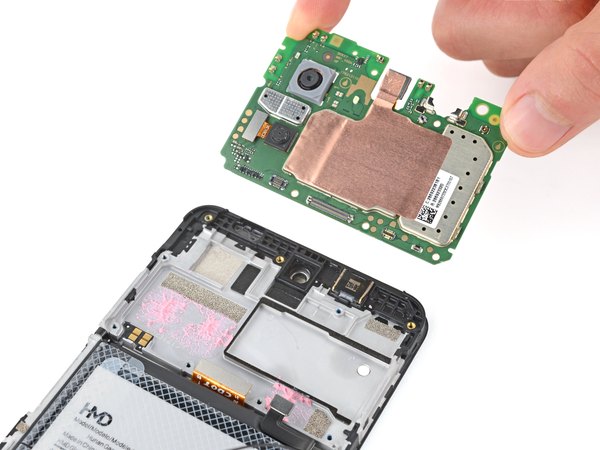

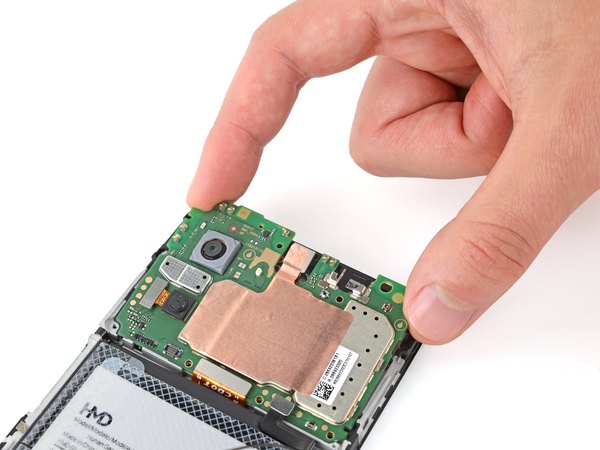

حالا مادربرد رو با دستت بگیر و کامل از روی فریم بردار.

← ممکنه موقع برداشتن مادربرد، فلت دوربین سلفی از زیر برد جدا شده باشه. اگه اینطوری شد، دوباره کانکتورش رو جا بزن.

نکاتی برای مونتاژ:

مطمئن شو که اون دو تا کانکتور روی لبه پایینی و کابل آنتن روی لبه راست رو کنار زدی تا موقع جا زدن مادربرد زیرش گیر نکنن. مادربرد رو تو محفظه‌ش قرار بده و لبه‌هاش رو فشار بده تا گیره‌هاش جا بیفتن.

موقع بستن گوشی این کارا رو حتما بکن:

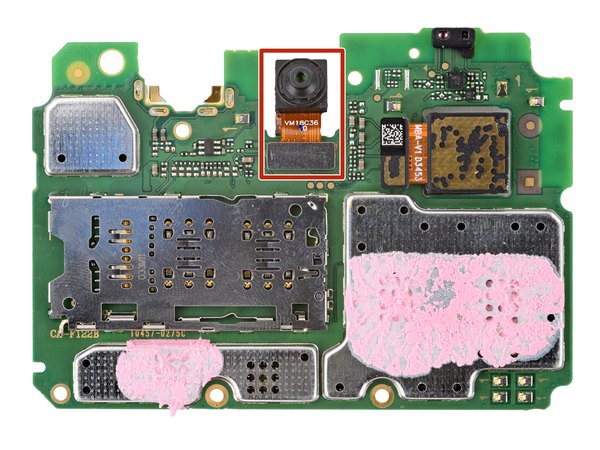

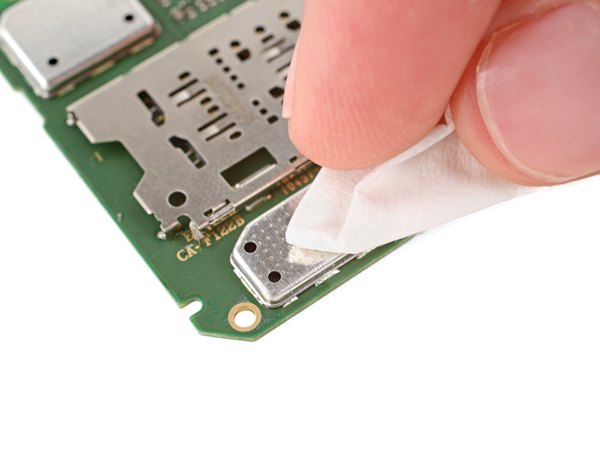

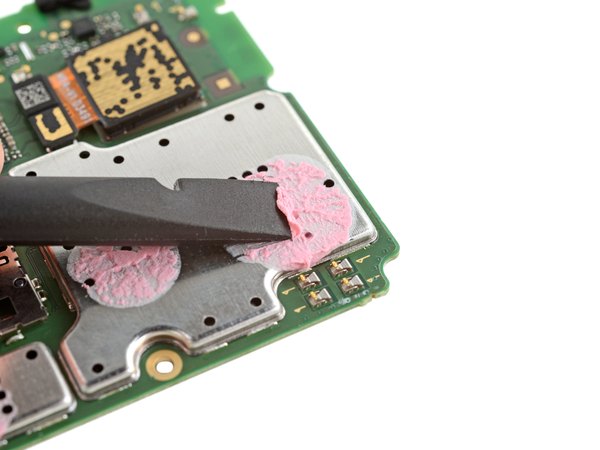

با قسمت تخت اسپاجر، تکه‌های بزرگ خمیر سیلیکون خشک شده رو از زیر مادربرد بتراش. چند قطره الکل ایزوپروپیل (بالای 90 درصد) روی باقی‌مونده خمیر بریز. با یه دستمال بدون پرز یا فیلتر قهوه، تمام خمیرهای قدیمی رو پاک کن و یه دقیقه صبر کن تا الکل کاملا بپره و خشک بشه.

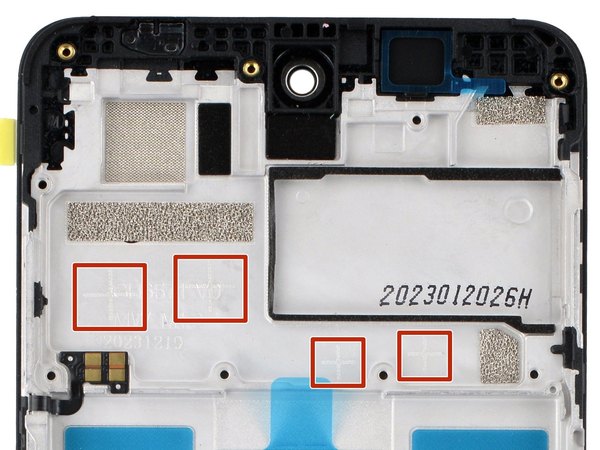

← روی فریم جدید، چهار تا علامت مثبت (+) حک شده. روی هر کدوم از این علامت‌ها یه قطره کوچیک خمیر سیلیکون جدید بزن تا مادربرد خوب خنک بشه.

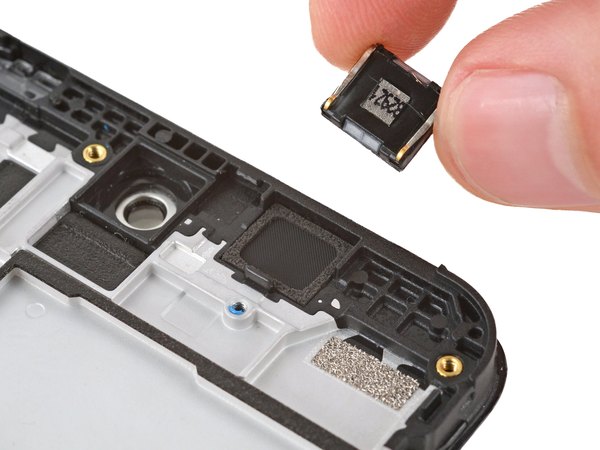

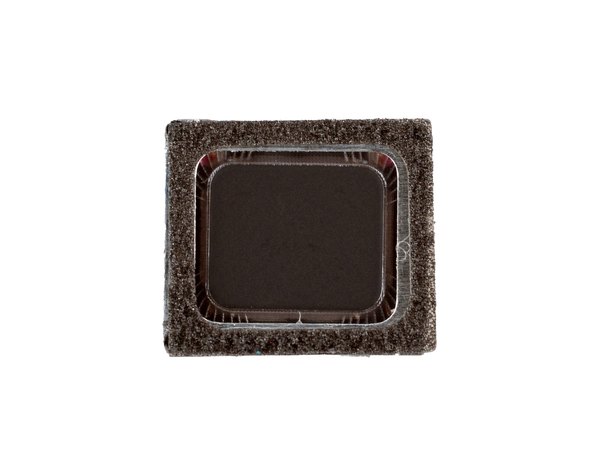

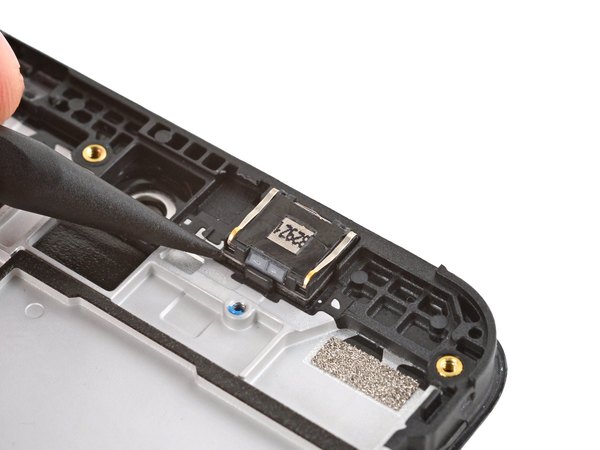

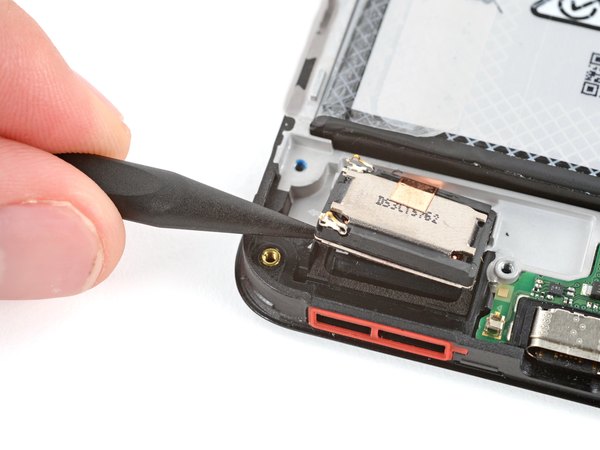

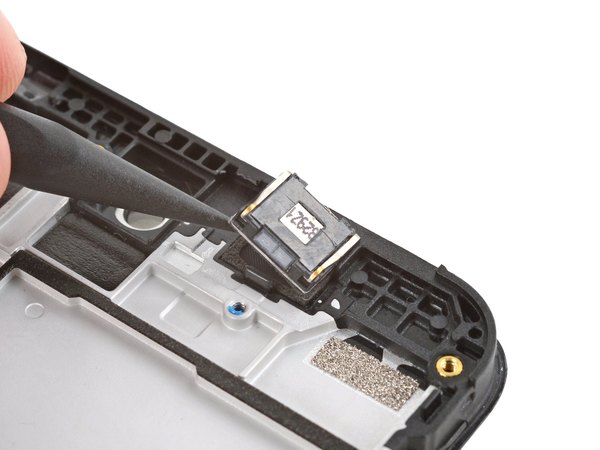

با استفاده از اسپاجر، اسپیکر مکالمه رو از لبه پایینی بلند کن. اسپیکر رو کلا از جاش بردار و بذار کنار.

برای بستن گوشی:

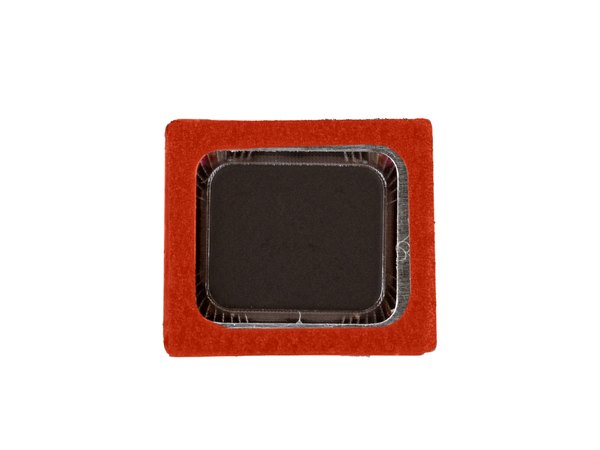

لایه پلاستیکی روی چسب اسپیکر مکالمه که تو فریم و صفحه نمایش جدید هست رو بکن. اسپیکر رو طوری سر جاش قرار بده که قسمت‌های برجسته فنرهای فلزیش سمت لبه پایینی بیفتن و بعد فشارش بده تا بچسبه.

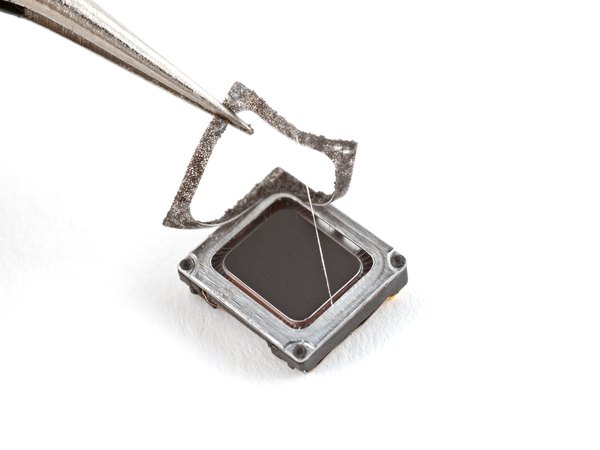

← با یه پنس، لایه چسب فومی که دور تا دور زیر اسپیکر مکالمه مونده رو با دقت جدا کن.

این چسب فومی رو دور بنداز چون دیگه قابل استفاده نیست و فریم جدید خودش چسب داره.

بازم خیلی مراقب باش که پیچ‌گوشتی لیز نخوره و به باتری آسیب نرسونه.

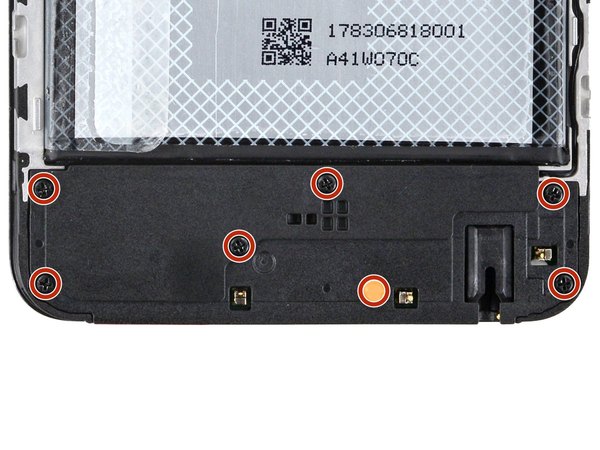

← با پیچ‌گوشتی چهارسو، هفت تا پیچ 3.6 میلی‌متری که درپوش برد شارژ رو نگه داشتن باز کن.

روی پیچ وسطی لبه پایینی، یه برچسب چسبیده. با نوک پیچ‌گوشتی یا پنس سوراخش کن تا پیچ زیرش باز بشه.

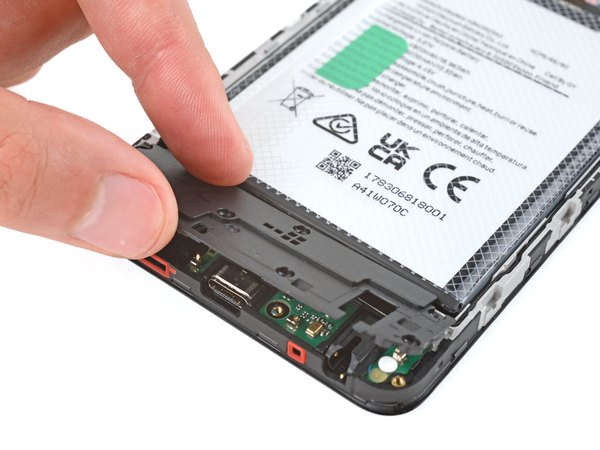

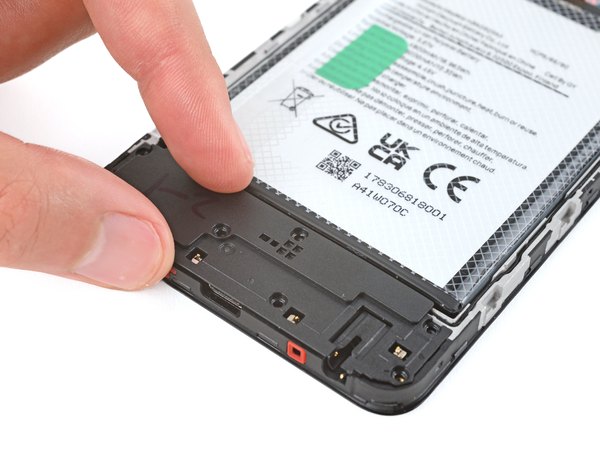

با انگشتات لبه پایینی درپوش برد شارژ رو به سمت بالا بکش تا از گیره‌هاش آزاد بشه. حالا درپوش رو کامل بردار و بذار کنار.

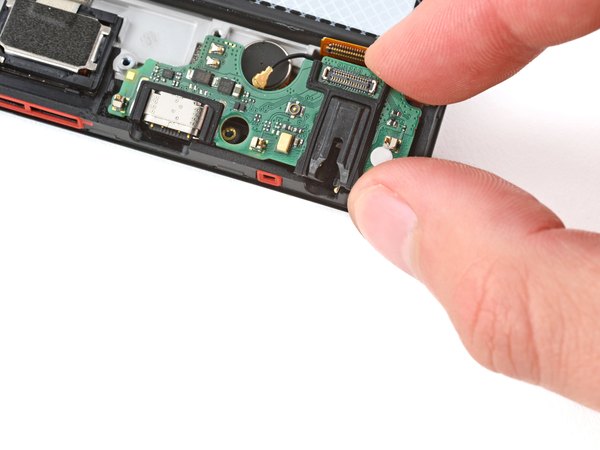

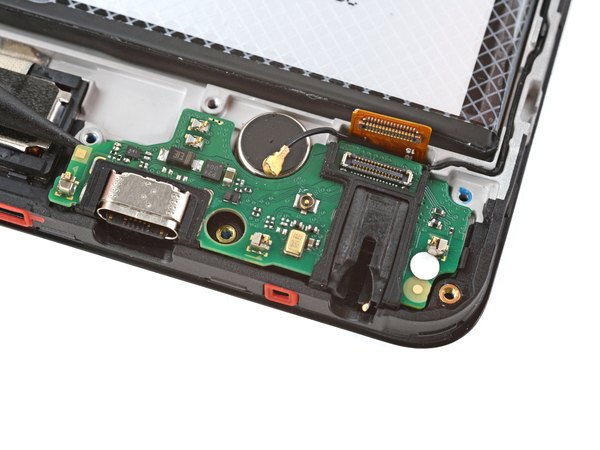

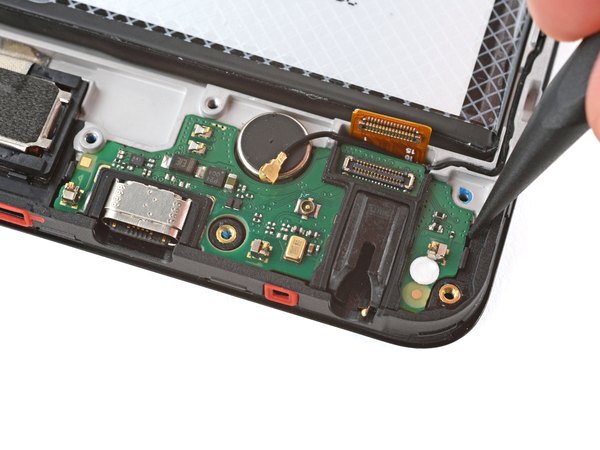

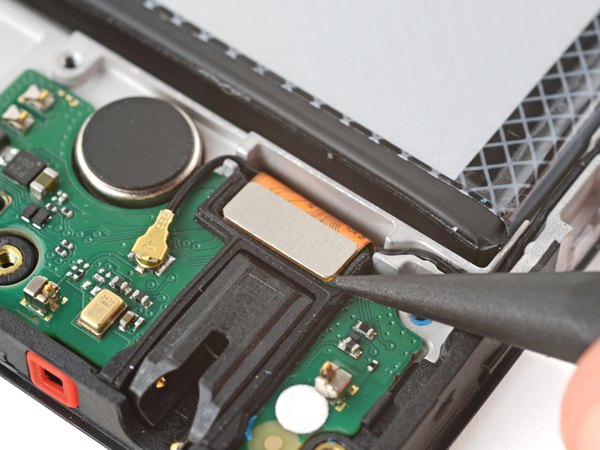

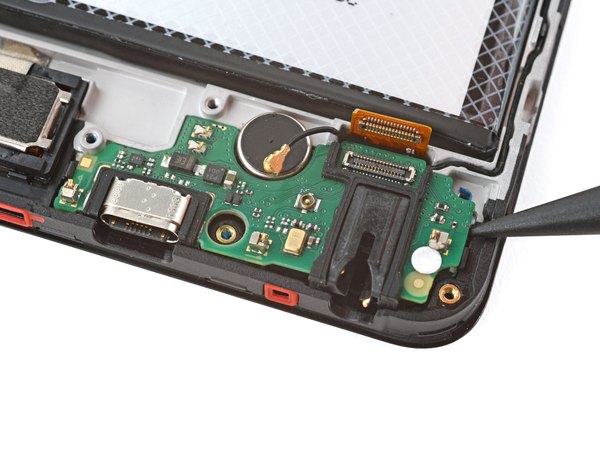

نوک اسپاجر رو ببر زیر کانکتور فلت برد شارژ (روی لبه بالایی برد) و اون رو به سمت بالا اهرم کن تا جدا بشه.

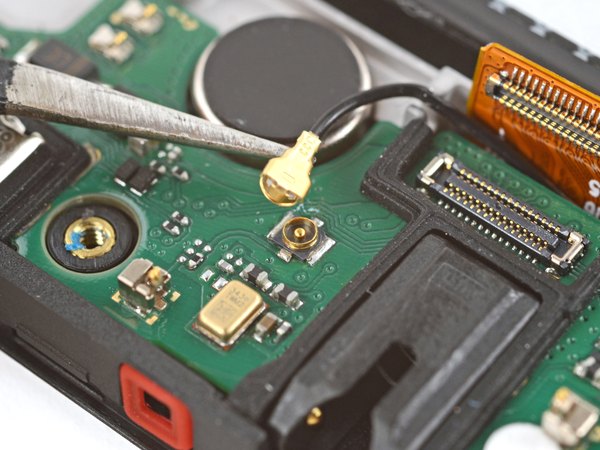

یه لبه پنس رو ببر زیر قسمت فلزی کابل آنتن مشکی (نزدیک وسط برد شارژ). پنس رو مستقیم به سمت بالا بکش تا کابل آنتن از برد شارژ جدا بشه.

برای وصل کردنش، سر فلزی کابل رو روی سوکت بذار و با قسمت تخت اسپاجر فشار بده تا تق صدا بده. اگه جا نرفت، فشار الکی نیار و دوباره تنظیمش کن.

با نوک اسپاجر لبه‌های چپ و راست برد شارژ رو به سمت بالا اهرم کن تا از گیره‌های فریم آزاد بشه.

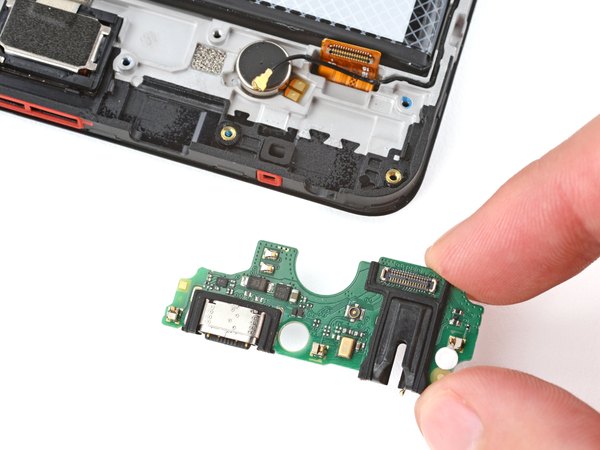

برد شارژ رو با دستت بگیر و از تو گوشی بیار بیرون.

موقع مونتاژ حواست باشه:

مطمئن شو که فلت رابط رو کنار زدی و کابل آنتن مشکی هم قشنگ تو شیار لبه سمت راست قرار گرفته تا زیر برد شارژ گیر نکنن. برد شارژ رو تو محفظه‌ش بذار و لبه‌هاش رو فشار بده تا تق صدا بده و جا بیفته.

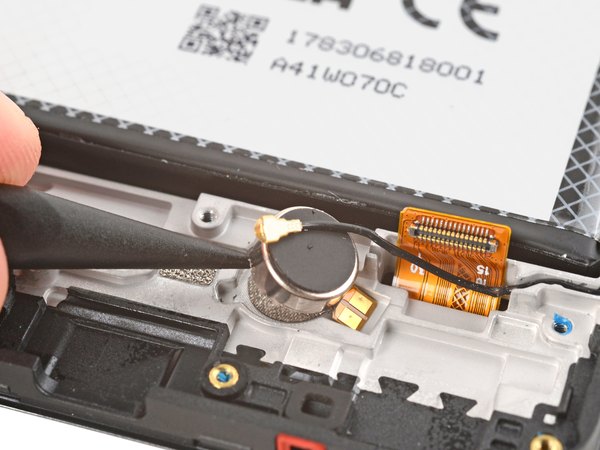

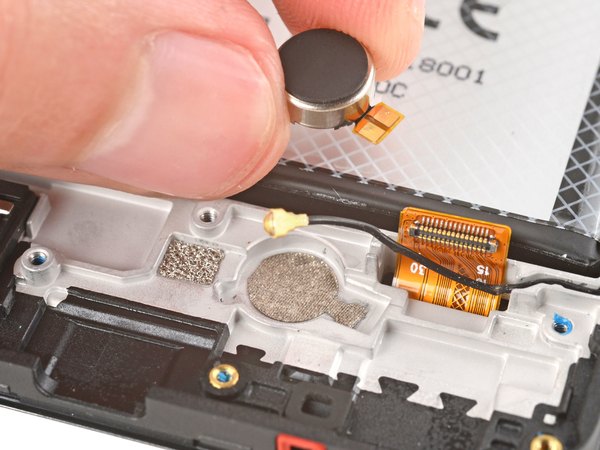

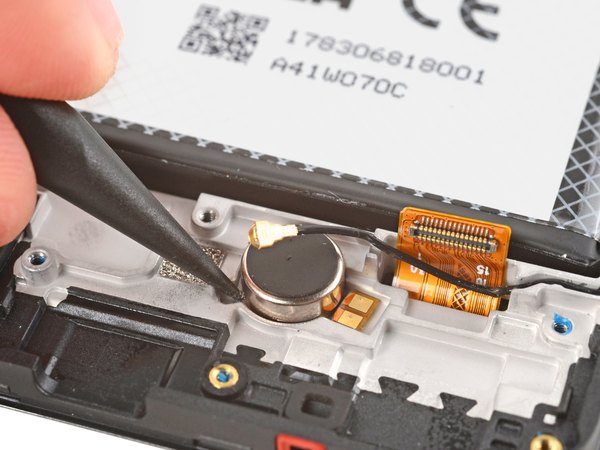

نوک اسپاجر رو ببر زیر لبه سمت چپ موتور ویبره (نزدیک اون شیار کوچیک) و اهرمش کن رو به بالا.

اگه دیدی موتور خیلی سفت چسبیده، یه قطره الکل ایزوپروپیل (بالای 90 درصد) بریز زیرش تا چسبش نرم بشه.

حالا موتور ویبره رو کامل بردار.

موقع مونتاژ، از یه تیکه کوچیک چسب دوطرفه استفاده کن تا موتور ویبره رو محکم روی فریم جدید بچسبونی.

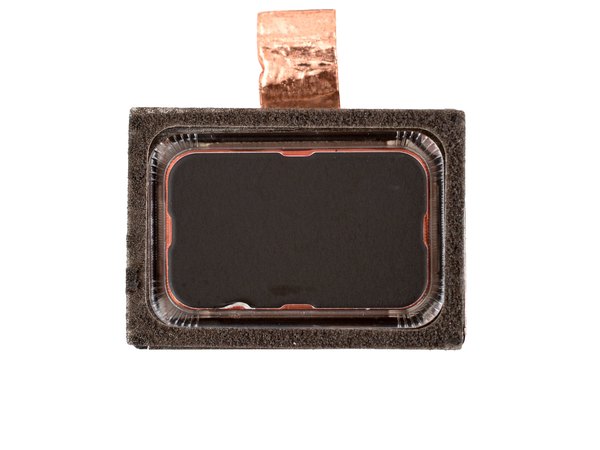

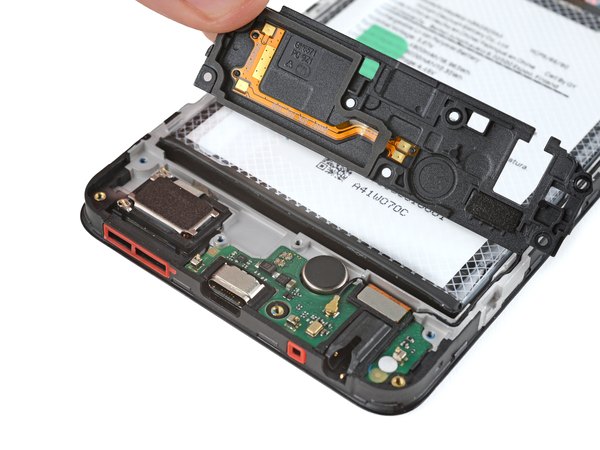

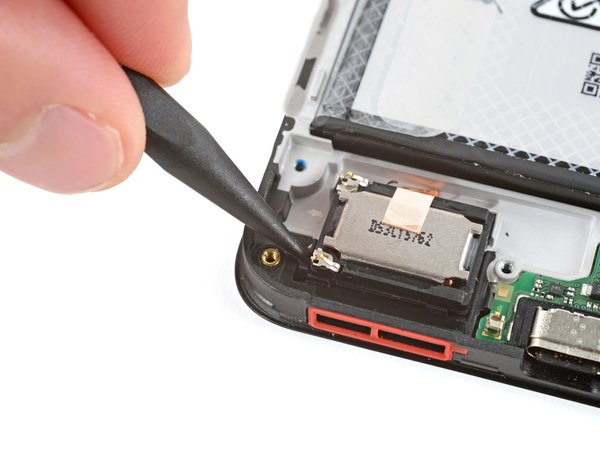

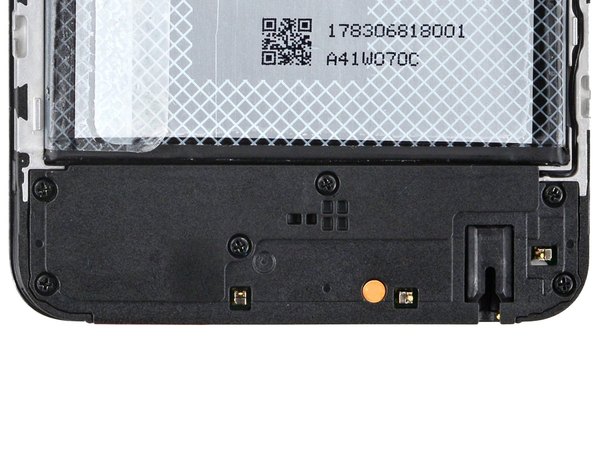

نوک اسپاجر رو ببر زیر گوشه پایین سمت چپ ماژول بلندگو و اهرمش کن رو به بالا. بلندگو رو با دست بگیر و کامل خارجش کن.

برای بستن گوشی:

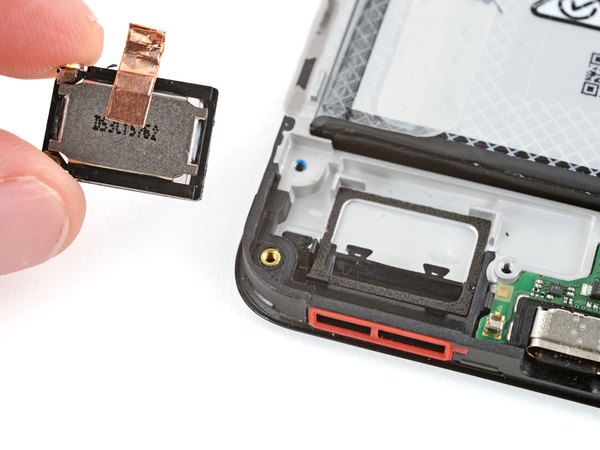

لایه پلاستیکی روی چسب بلندگو رو از روی فریم و صفحه نمایش جدیدت بکن. بلندگو رو طوری جا بزن که کنتاکت‌های فلزیش سمت چپ قرار بگیرن، بعد فشارش بده سر جاش.

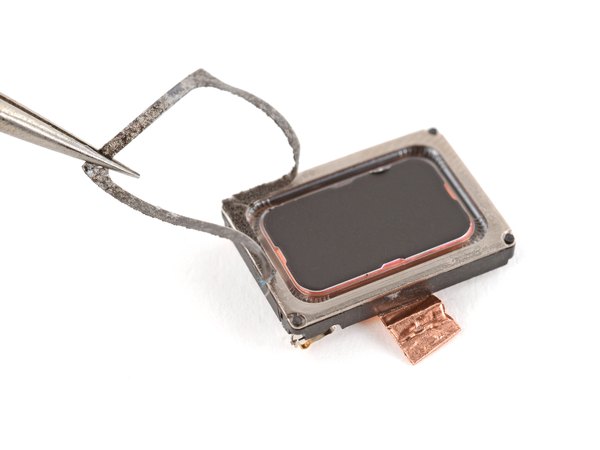

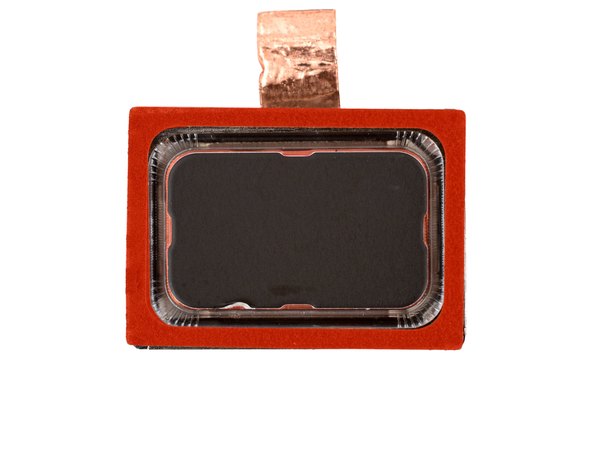

← با یه پنس، لایه چسب فومی که زیر حاشیه بلندگو چسبیده رو خیلی با دقت جدا کن.

این چسب رو دور بنداز چون دیگه کارایی نداره.

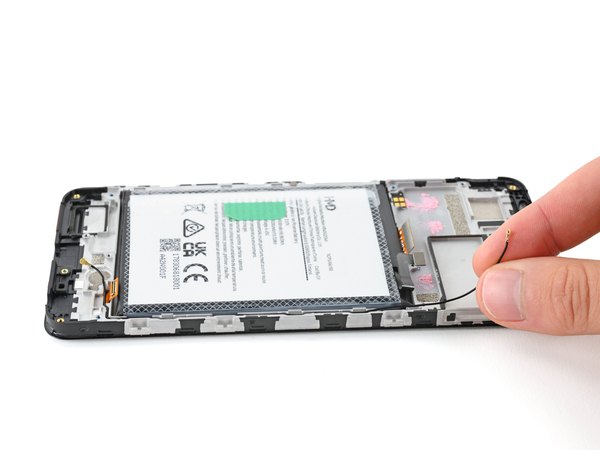

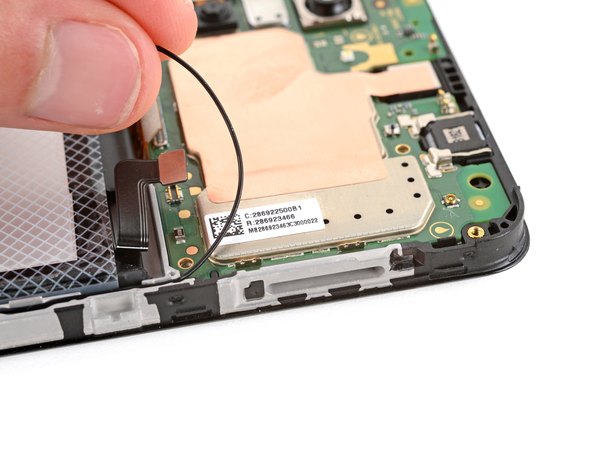

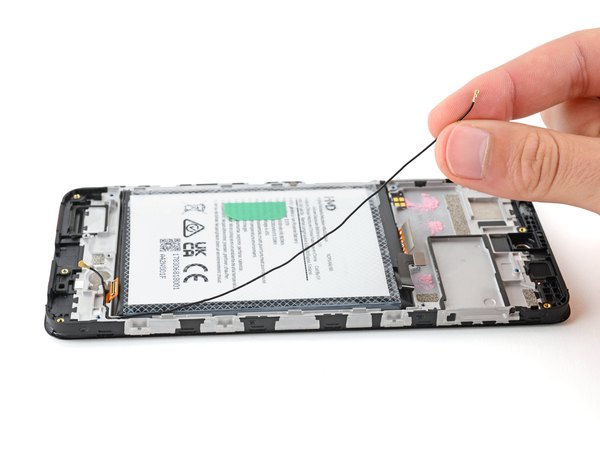

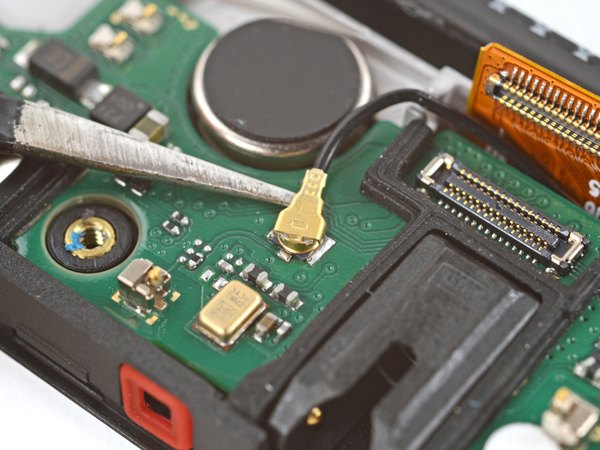

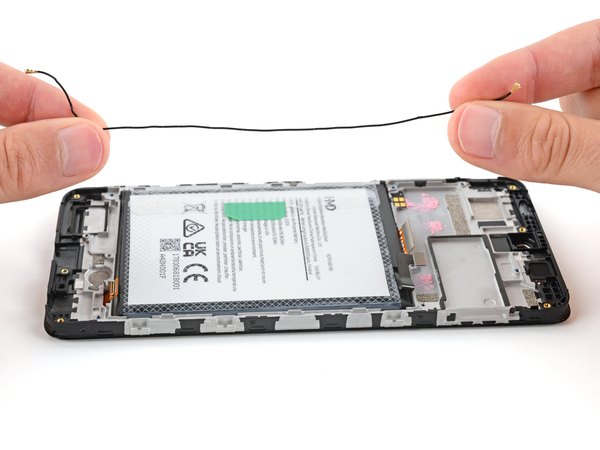

با انگشتات کابل آنتن مشکی رو از داخل شیارش روی لبه سمت راست فریم بکش بیرون تا کاملا آزاد بشه و برش دار.

تو مراحل بعدی به شدت مراقب باش که باتری رو خم نکنی یا سوراخش نکنی. باتری آسیب‌دیده خطر نشت مواد شیمیایی و آتش‌سوزی داره.

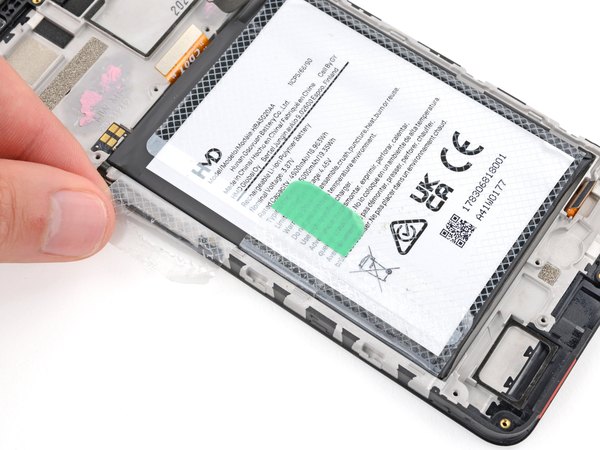

با انگشتات اون سه تا زبانه پلاستیکی که سمت چپ باتری هستن رو خیلی آروم از روی باتری جدا کن.

با یه دستت، زبانه‌های شفاف بیرونی رو به سمت بیرون تا کن و محکم رو فریم نگهشون دار تا فریم تکون نخوره.

اگه نگه داشتن زبانه‌ها برات سخته، می‌تونی ببریشون زیر گوشی و با چسب کاغذی به صفحه نمایش بچسبونیشون تا مزاحمت ایجاد نکنن.

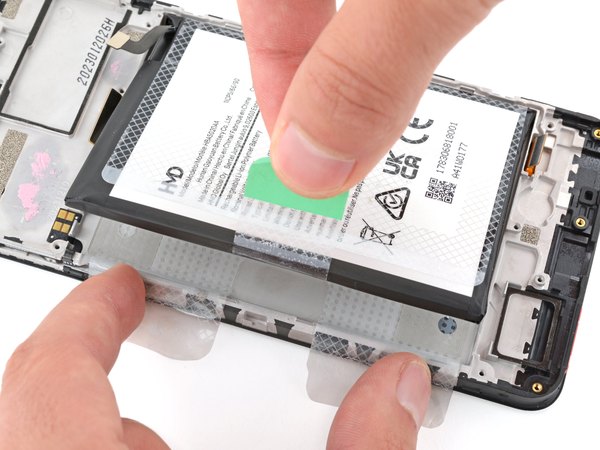

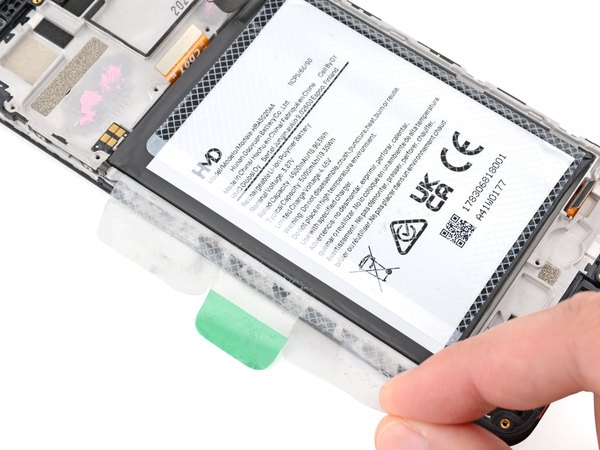

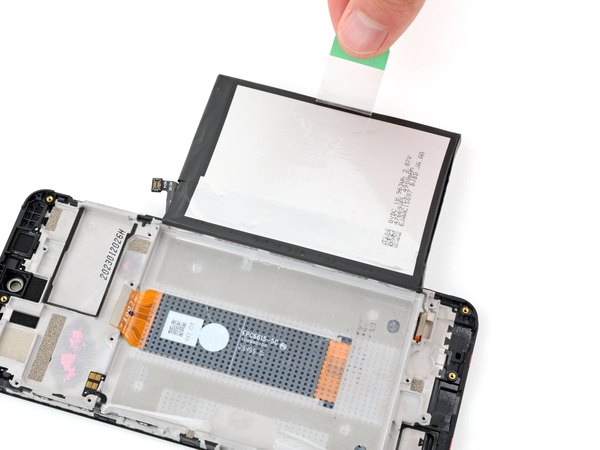

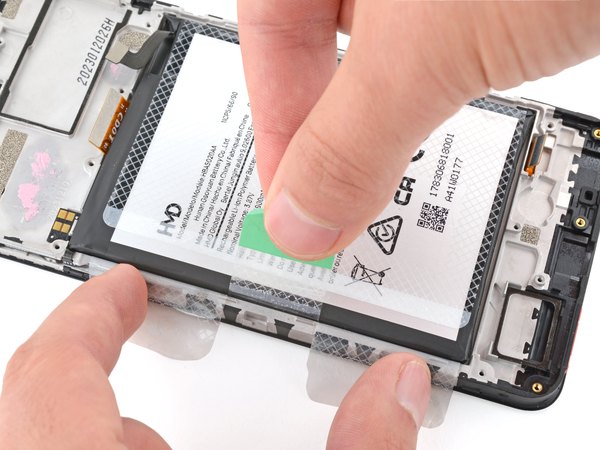

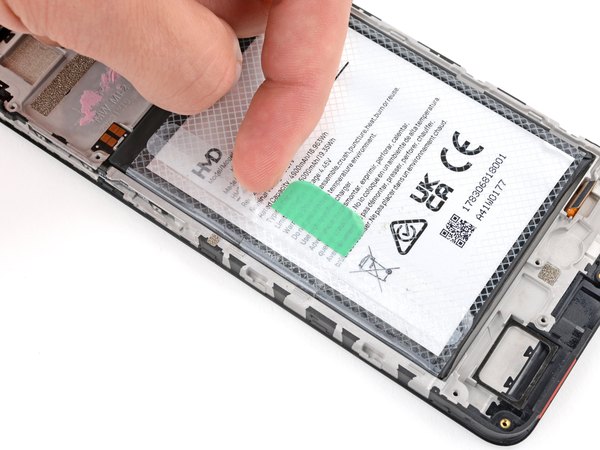

با دست آزادت، زبانه سبز رنگ وسط رو بگیر و مستقیم به سمت بالا بکش تا چسب زیر باتری کاملا ول کنه. باتری رو بلند کن و روی لبه سمت راست گوشی بخوابونش.

با انگشتات، لایه پلاستیکی زیر باتری رو بگیر و از روی فریم گوشی بکن.

اگه می‌خوای همین باتری رو دوباره استفاده کنی، حواست باشه این پلاستیک پاره نشه. اگه پاره شد، مجبوری لایه پلاستیکی جدید تهیه کنی.

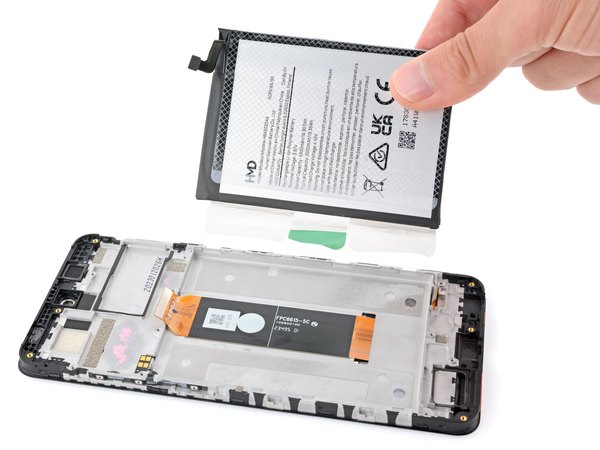

حالا باتری و اون لایه پلاستیکیش رو کلا از گوشی بیار بیرون.

موقع مونتاژ حواست به این موارد باشه:

اگه داری همون باتری قدیمی رو می‌بندی:

هیچ‌وقت باتری آسیب‌دیده یا کج و کوله رو دوباره رو گوشی نصب نکن چون فوق‌العاده خطرناکه. اگه باتری حتی یه ذره خم یا ضربه خورده، حتما با یه باتری نو عوضش کن.

اگه پلاستیک دور باتری موقع باز کردن پاره شد، خیلی با احتیاط (طوری که باتری خم نشه) پلاستیک قبلی رو بکن و پلاستیک جدید رو روش بچسبون. حواست باشه زبانه‌ها باید سمت چپ بیفتن. دو تا لایه پلاستیکی بزرگ رو از روی محفظه باتری تو فریم جدید بکن تا چسب زیرش معلوم بشه. باتری رو تو محفظه‌ش بذار (طوری که فلتش سمت بالا باشه) و محکم فشارش بده تا بچسبه.

خب، الان فقط صفحه نمایش و فریم قدیمی و خالی تو دستت مونده که دیگه بهش نیازی نداریم.

نکته مهم برای مونتاژ روی فریم جدید:

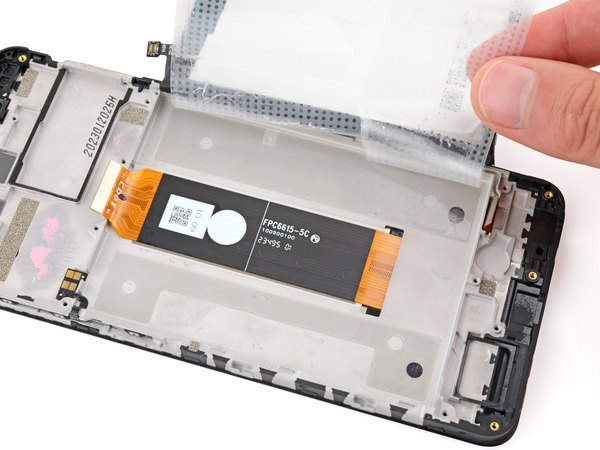

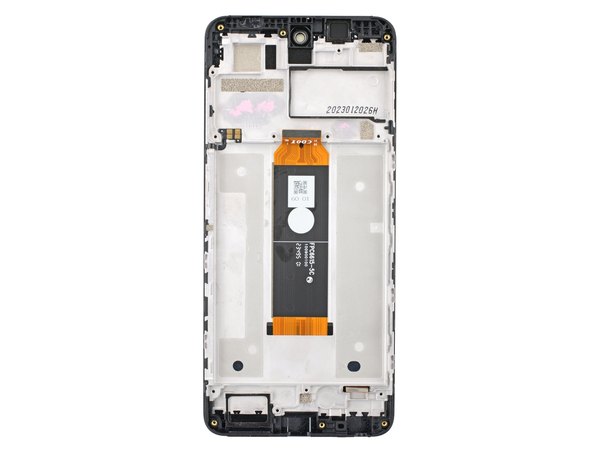

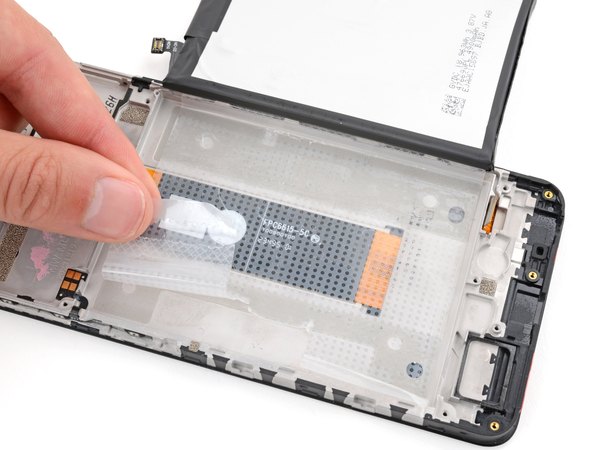

لایه پلاستیکی بزرگی که زیر فلت تصویر صفحه نمایش جدید هست رو بکن. فلت تصویر رو محکم فشار بده سر جاش تا به چسب زیرش بچسبه و تکون نخوره.

خب، خسته نباشی! تمام قطعات لازم رو از روی فریم قدیمی باز کردیم. حالا فقط کافیه فریم و صفحه نمایش جدید رو بذاری جلوت و همین مراحل رو از آخر به اول پیش بری تا تمام قطعات رو روی فریم جدید سوار کنی. یادت باشه قبل از بستن، قطعه جدید و قدیم رو مقایسه کنی تا اگه چسبی یا پلاستیکی مونده برش داری.

اگه باتری گوشیت رو هم با یه باتری نو عوض کردی، حتما بعد از روشن شدن گوشی کالیبره‌ش کن (بذار صفر بشه خاموش بشه و بعد یه کله تا 100 درصد شارژش کن).
