تعویض ال‌سی‌دی و صفحه نمایش شیائومی ردمی نوت ۱۰ اس

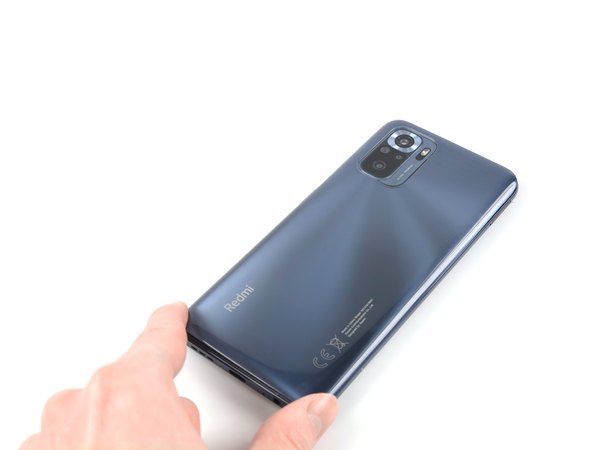

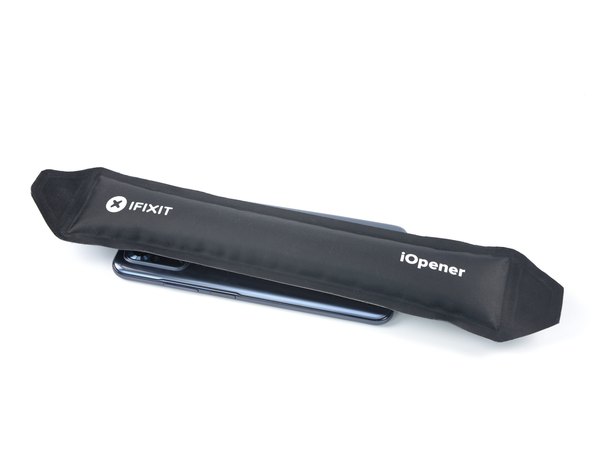

یه پد حرارتی رو حداقل دو دقیقه روی قاب پشتی گوشی قرار بده تا چسب‌های زیرش حسابی نرم بشن.

می‌تونی از سشوار خانگی یا سشوار صنعتی هم استفاده کنی، اما خیلی حواست باشه که گوشی رو بیش از حد داغ نکنی؛ چون حرارت زیاد می‌تونه به باتری و قطعات داخلی آسیب بزنه.

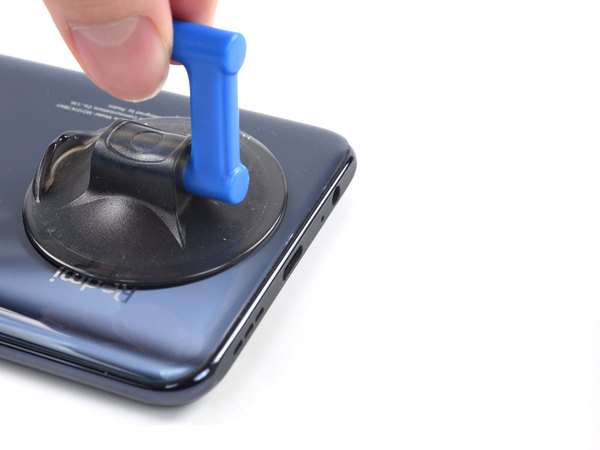

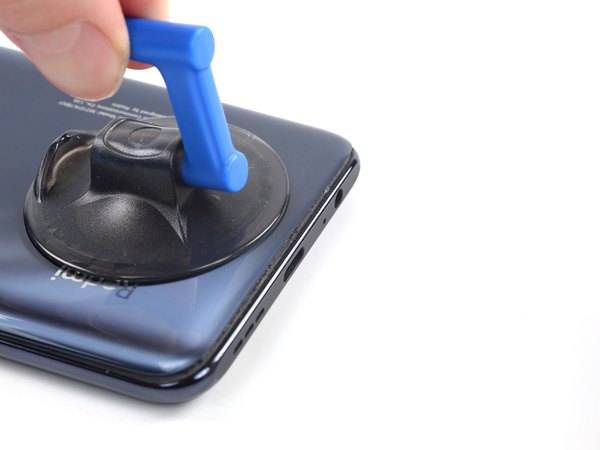

ساکشن کاپ (مکش) رو روی لبه پایینی قاب پشتی، تا جایی که ممکنه نزدیک به حاشیه بچسبون. حالا ساکشن کاپ رو با ملایمت به سمت بالا بکش تا یه درز کوچیک بین قاب و بدنه گوشی باز بشه.

اگه دیدی درزی ایجاد نمی‌شه و قاب خیلی سفته، احتمالا چسب‌ها هنوز سرد هستن. یه مقدار دیگه به همون قسمت حرارت بده، ولی حواست به داغ شدن بیش از حد باشه.

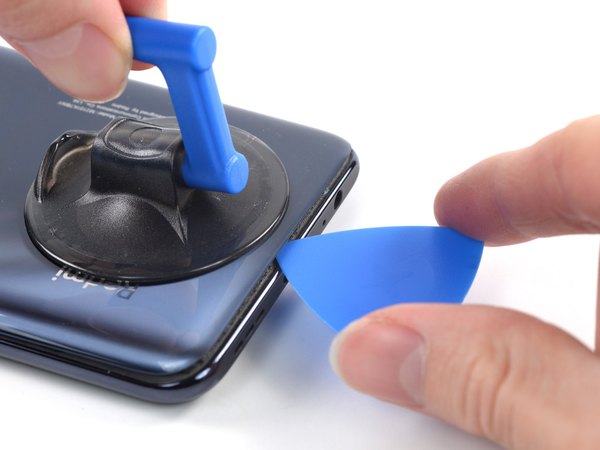

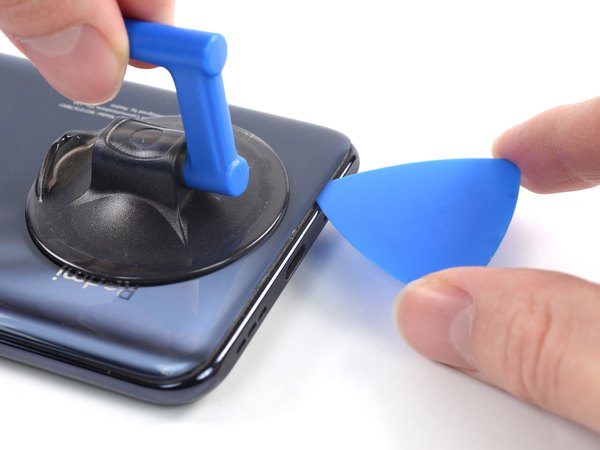

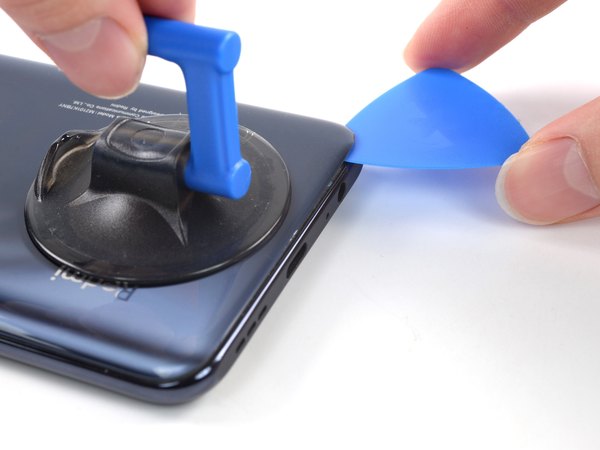

نوک یه پیک بازکننده رو داخل شکافی که باز کردی فرو کن.

پیک رو آروم به سمت گوشه پایین و راست گوشی بکش تا چسب‌های اون قسمت بریده بشن. پیک رو همونجا رها کن تا درز بسته نشه و چسب‌ها دوباره به هم نچسبن.

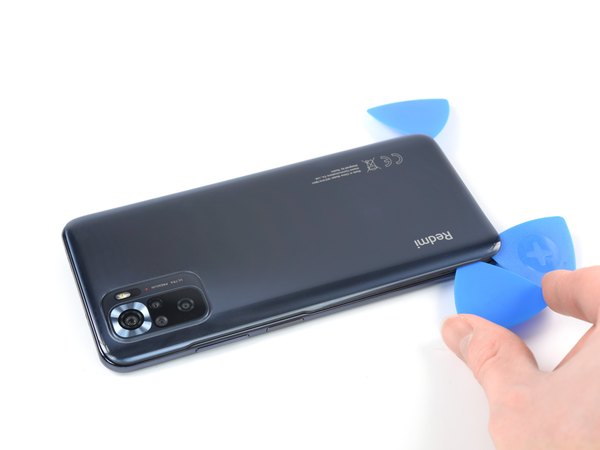

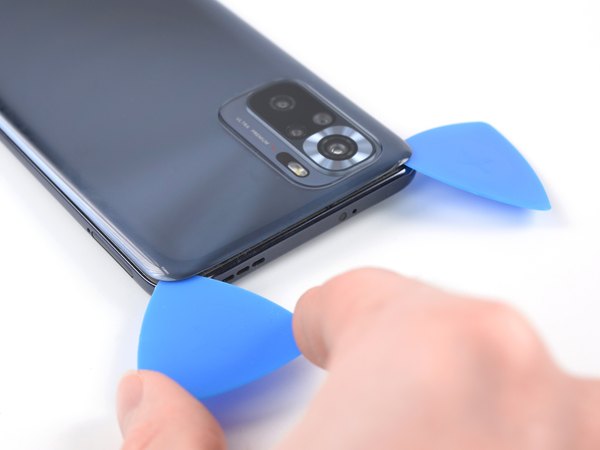

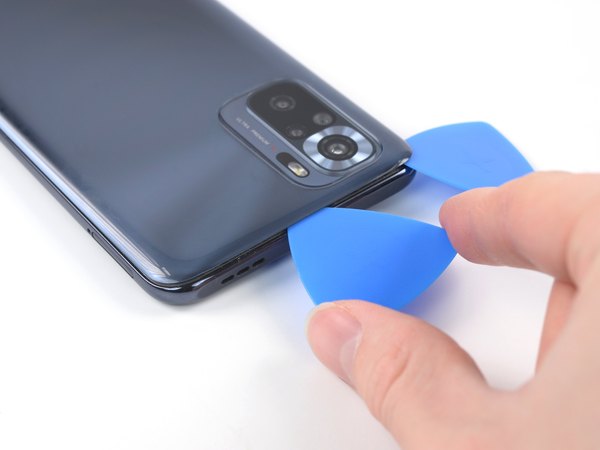

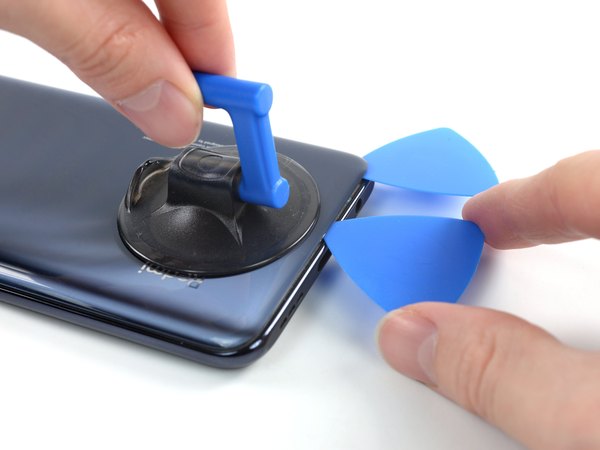

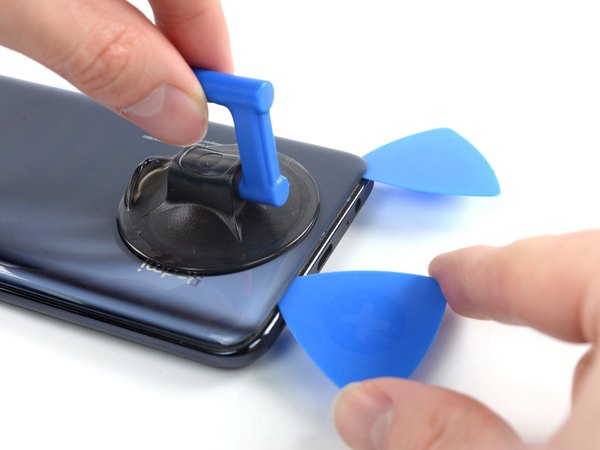

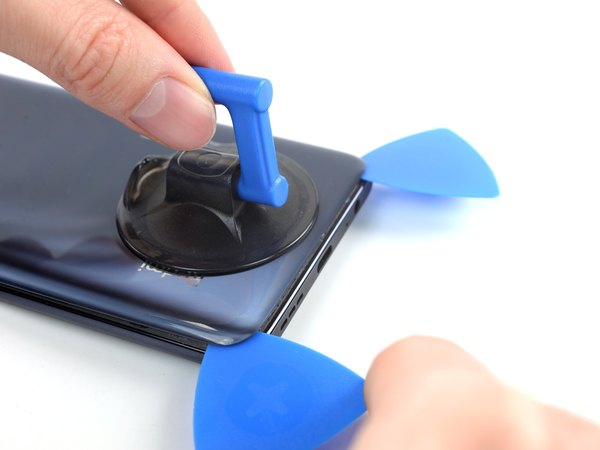

یه پیک دوم بردار و دقیقا همون وسط لبه پایینی وارد کن. این بار پیک رو به سمت گوشه پایین و چپ بکش و همونجا نگهش دار تا این سمت هم باز بمونه.

الان دیگه نیازی به ساکشن کاپ نداری و می‌تونی از روی قاب برش داری.

اگه حس کردی حرکت دادن پیک سخت شده، احتمالا چسب‌ها دوباره خنک شدن. می‌تونی یکی دو دقیقه دیگه به اون قسمت حرارت بدی تا کار راحت‌تر بشه.

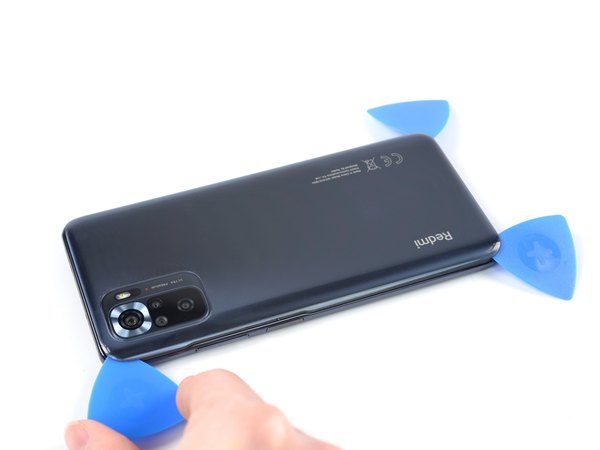

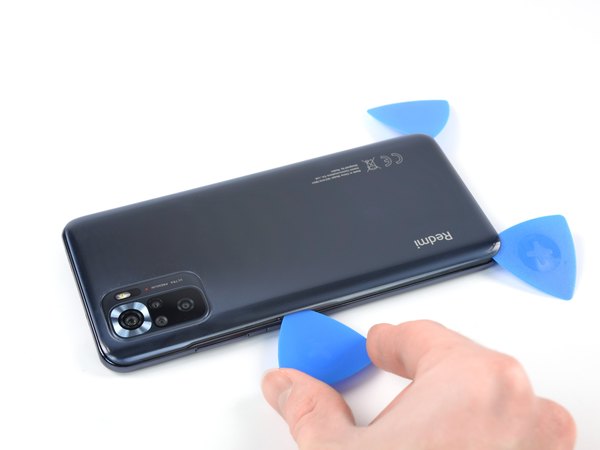

یه پیک سوم رو تو گوشه پایین سمت چپ وارد کن. حالا پیک رو در امتداد لبه سمت چپ گوشی به سمت بالا بکش تا چسب‌های این مسیر کامل باز بشن و بعد پیک رو تو گوشه بالا سمت چپ رها کن.

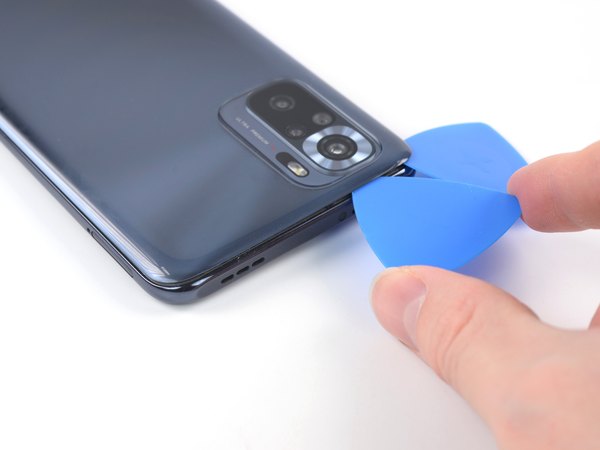

پیک چهارم رو زیر گوشه سمت چپ بالا بنداز. پیک رو در امتداد لبه بالایی گوشی بکش تا چسب‌های اون ناحیه هم بریده بشن. این پیک رو هم تو گوشه بالا سمت راست تو جاش نگه دار.

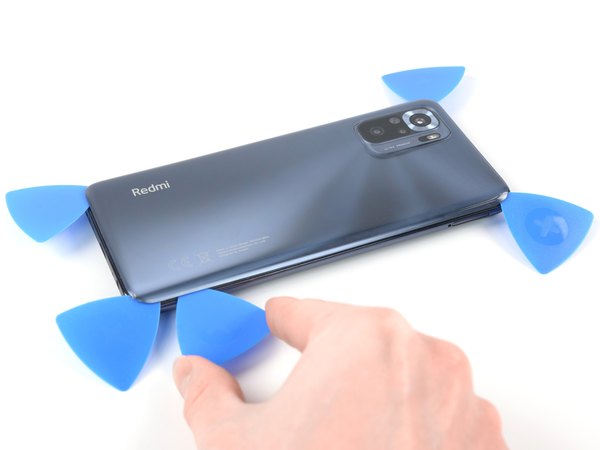

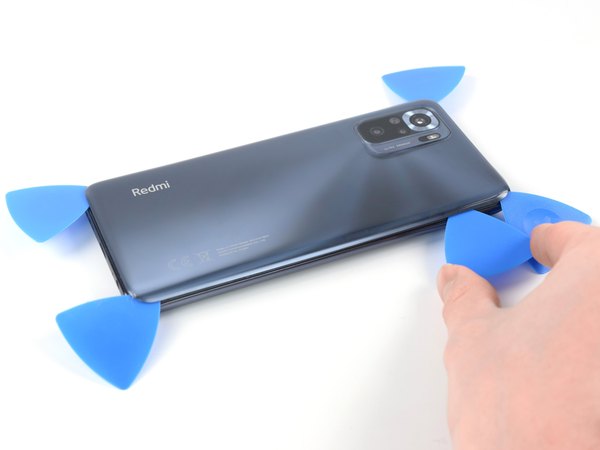

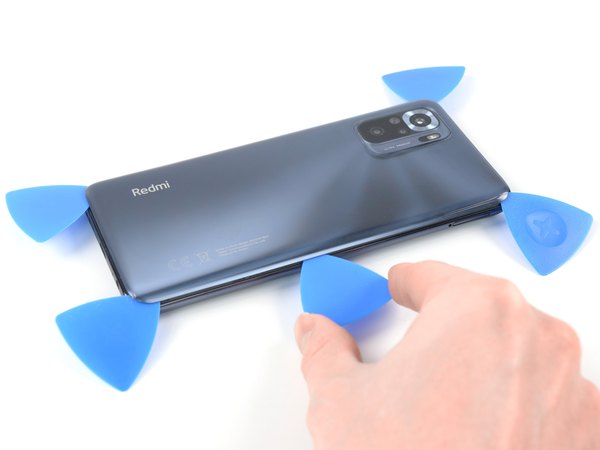

در نهایت، پیک پنجم رو زیر گوشه سمت راست بالا وارد کن. پیک رو در امتداد لبه سمت راست قاب به سمت پایین بکش تا آخرین بخش از چسب‌ها هم جدا بشن.

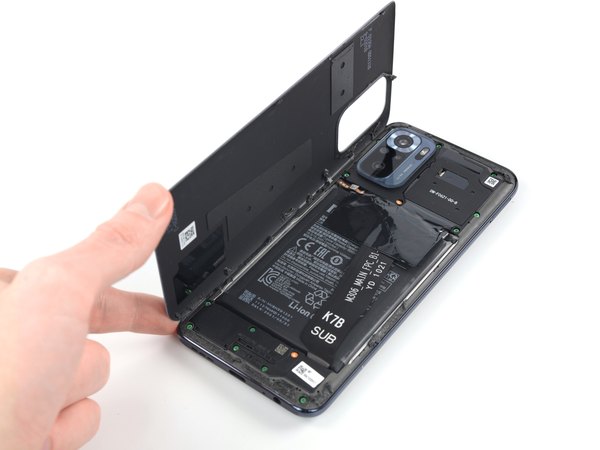

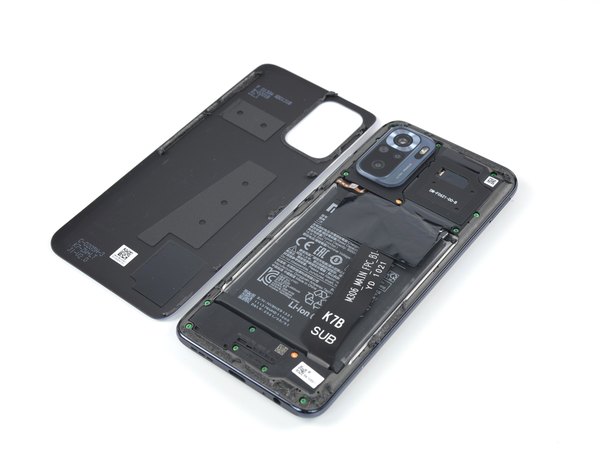

حالا که تمام چسب‌ها باز شدن، قاب پشتی رو با دست بگیر و با احتیاط کامل از روی گوشی برش دار.

موقع بستن گوشی، حتما با یه پارچه و کمی الکل ایزوپروپیل (بالای 90 درصد) جای چسب‌های قدیمی رو تمیز کن تا سطح برای چسب جدید آماده بشه.

برای چسبوندن قاب، از چسب‌های دوطرفه مخصوص استفاده کن. بعد از اینکه قاب رو بستی، چند دقیقه یه فشار ملایم و پیوسته (مثل گذاشتن چند تا کتاب سنگین) بهش وارد کن تا قاب حسابی کیپ بشه.

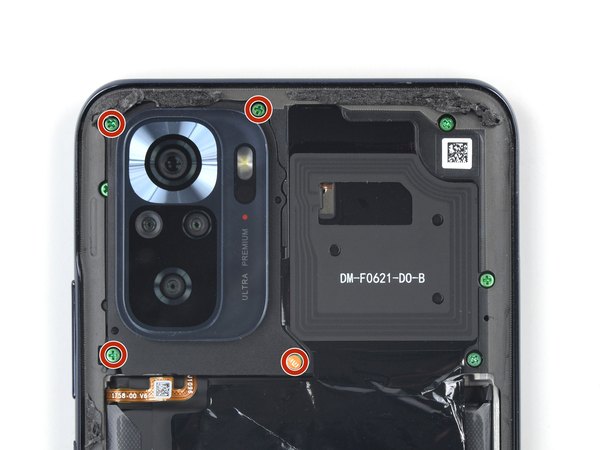

← با استفاده از یه پیچ‌گوشتی فیلیپس #00، چهار تا پیچ 3.9 میلی‌متری که روی درپوش محافظ دوربین قرار دارن رو باز کن.

حواست باشه که یکی از این پیچ‌ها زیر یه برچسب نارنجی رنگ مخفی شده؛ برچسب رو بکن تا بتونی پیچ رو باز کنی.

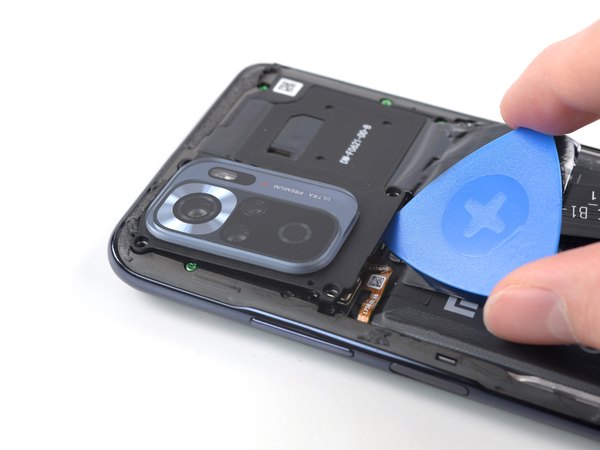

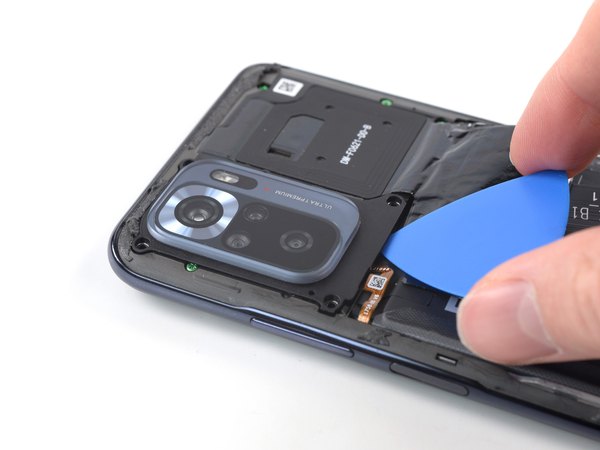

نوک یه پیک بازکننده رو تو شکاف زیر لبه پایینی درپوش دوربین بنداز. حالا با کمک پیک، درپوش رو آروم به سمت بالا اهرم کن تا آزاد بشه.

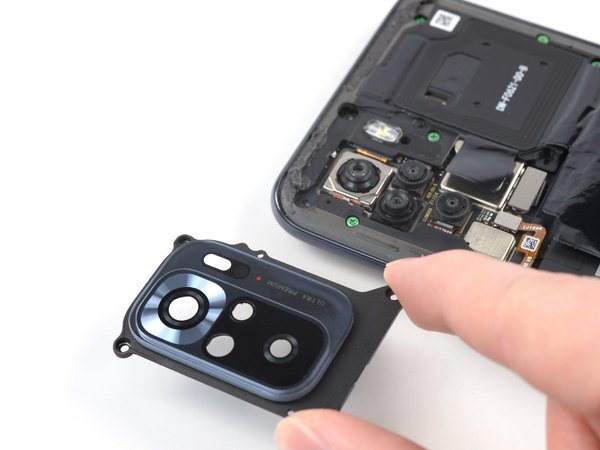

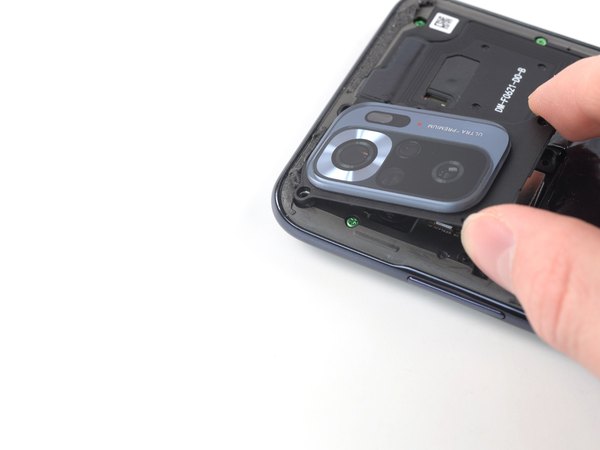

با انگشتات یا یه پنس سرصاف، درپوش دوربین رو بگیر و کاملا از روی گوشی برش دار.

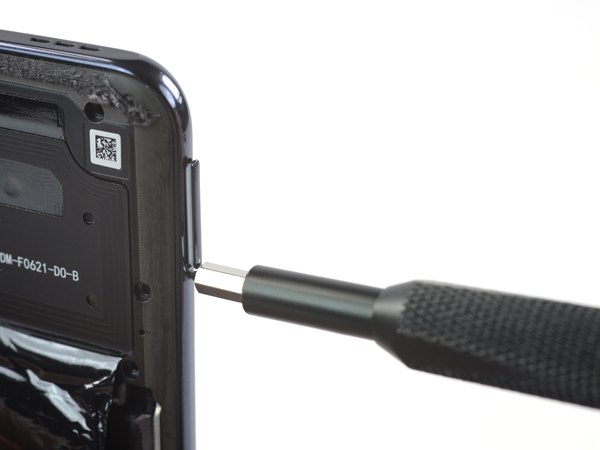

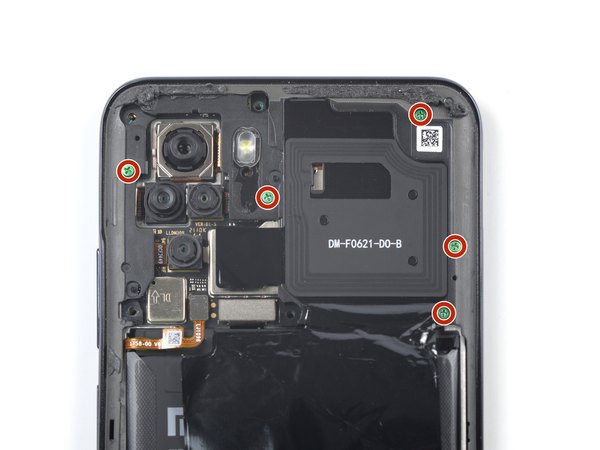

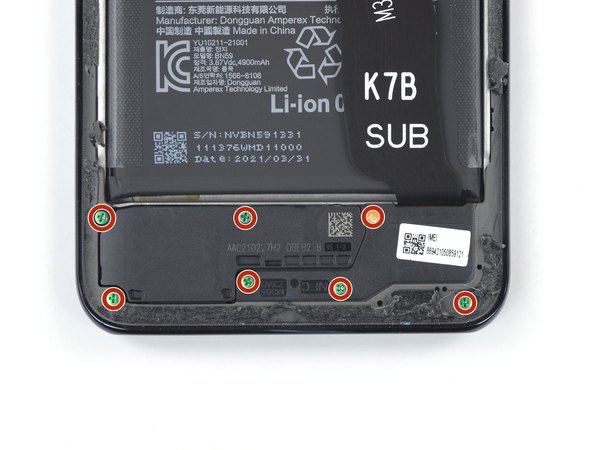

← دوباره پیچ‌گوشتی فیلیپس رو بردار و این بار دوازده تا پیچ 3.9 میلی‌متری که فریم میانی (شاسی پلاستیکی) رو سر جاش نگه داشتن، باز کن.

اینجا هم یکی از پیچ‌ها زیر یه برچسب نارنجی مخفی شده که باید بازش کنی.

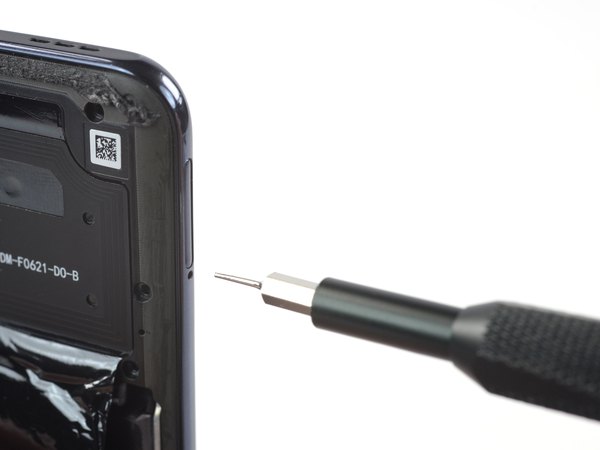

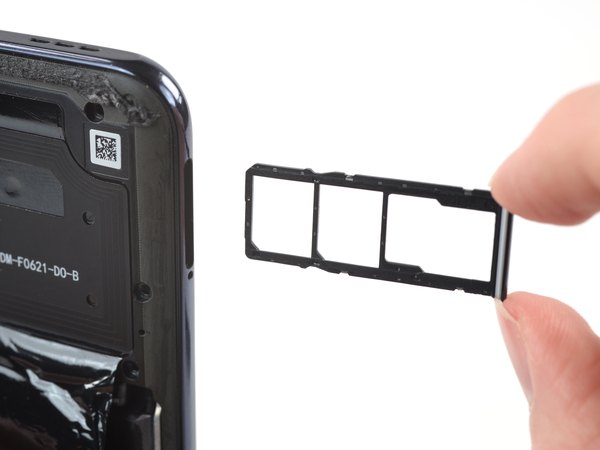

سوزن مخصوص سیم‌کارت رو داخل سوراخ کوچیکی که روی لبه سمت چپ گوشی (خشاب سیم‌کارت) قرار داره فرو کن. کمی فشار بده تا خشاب بیرون بپره و بعد کامل از گوشی خارجش کن تا موقع باز کردن فریم، گیر نکنه.

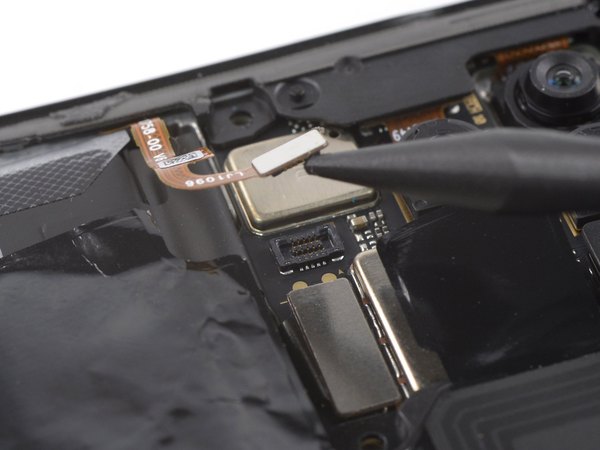

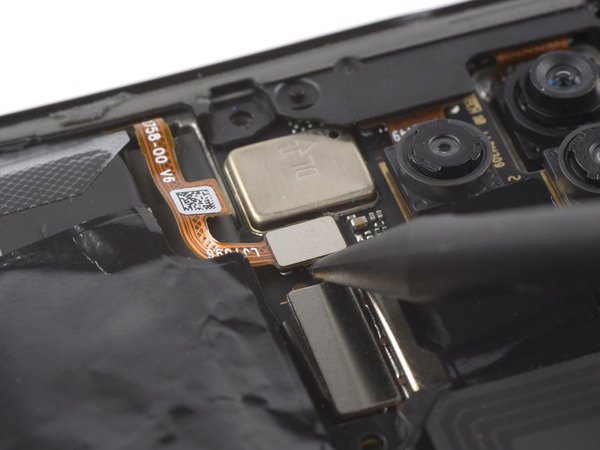

با قسمت تخت اسپاجر، برو سراغ کانکتور کابل فلت دکمه‌های پاور و تنظیم صدا (که سنسور اثر انگشت هم روشه). کانکتور رو مستقیم به سمت بالا اهرم کن تا از روی مادربرد جدا بشه.

فریم میانی شیائومی ردمی نوت 10S با یه سری گیره پلاستیکی محکم به بدنه وصل شده.

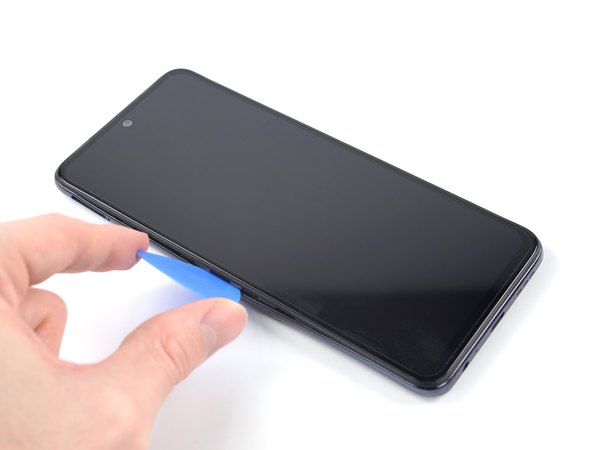

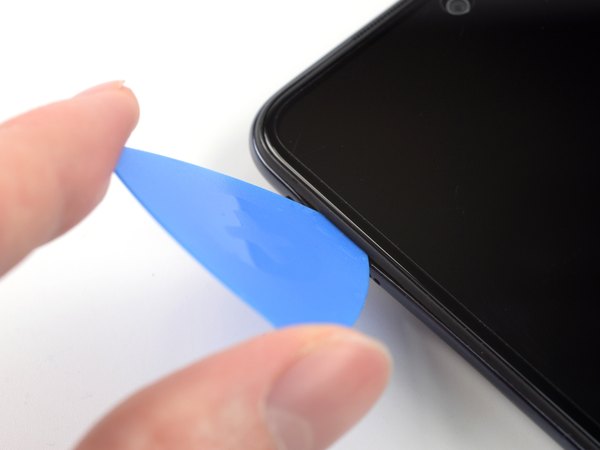

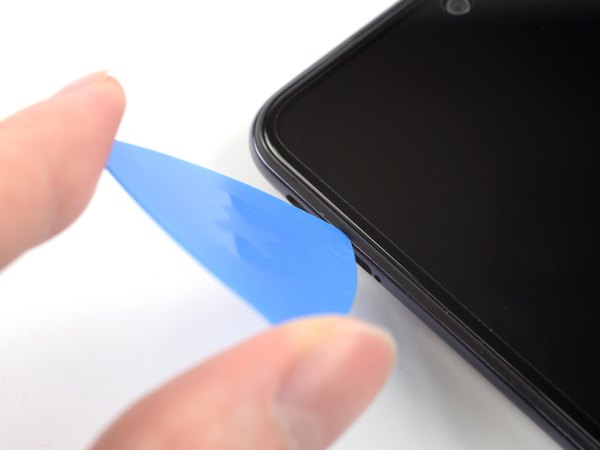

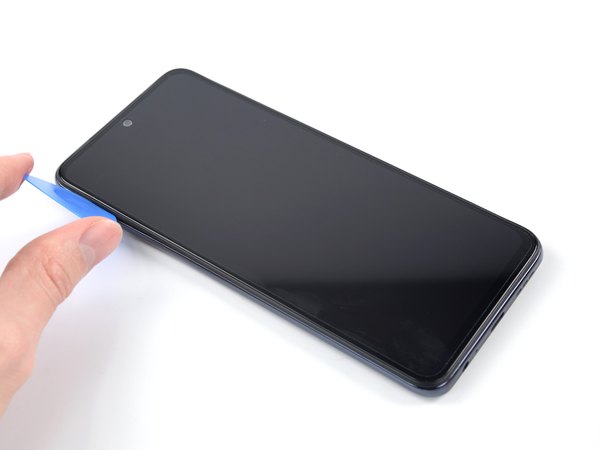

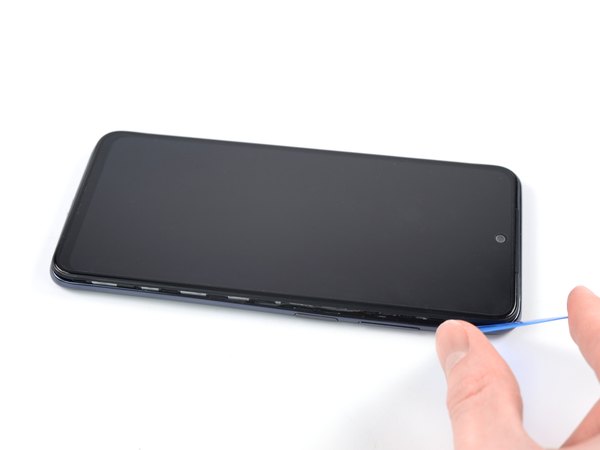

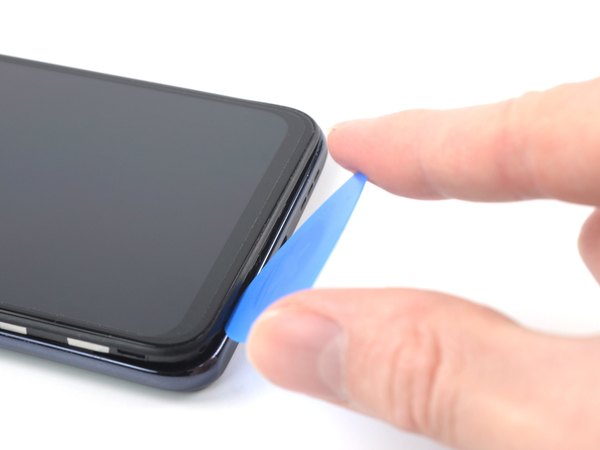

یه پیک بازکننده رو تو شکاف بین فریم میانی و مجموعه صفحه نمایش، دقیقا تو همون لبه سمت چپ گوشی که جای خشاب سیم‌کارته، وارد کن.

خیلی دقت کن که پیک رو حتما بین فریم میانی و قاب دور ال‌سی‌دی بندازی، وگرنه ممکنه خود صفحه نمایش رو به اشتباه از شاسی جدا کنی!

این گیره‌های پلاستیکی خیلی سفت هستن و باز کردنشون ممکنه یکم نیاز به زور و حوصله داشته باشه.

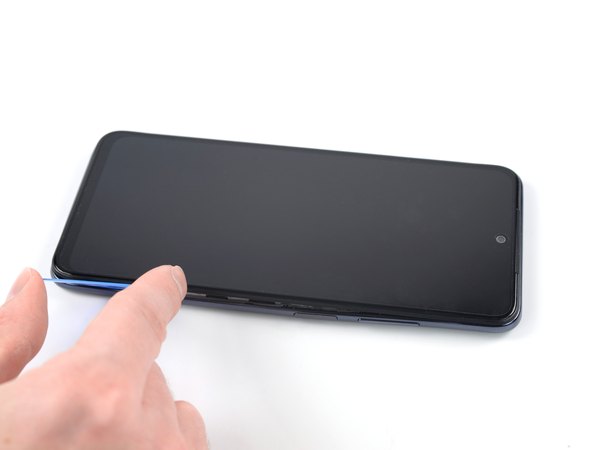

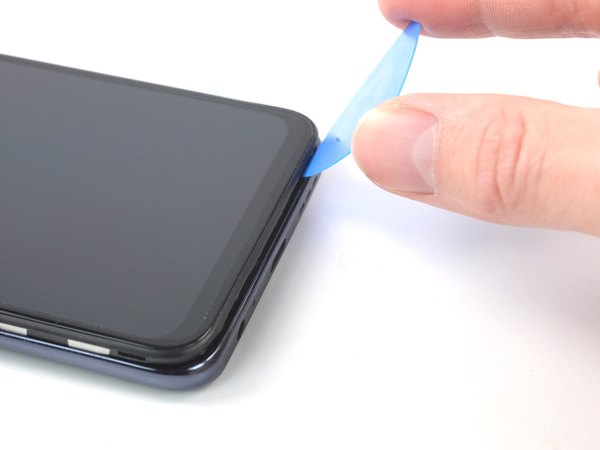

پیک رو در امتداد لبه سمت چپ گوشی به سمت پایین بکش تا گیره‌های پلاستیکی این قسمت یکی‌یکی با صدای تق آزاد بشن.

حالا پیک رو بچرخون و تو امتداد لبه پایینی گوشی حرکت بده تا گیره‌های پایین هم باز بشن.

مسیر رو ادامه بده و پیک رو روی لبه سمت راست گوشی بکش تا گیره‌های این بخش هم کاملا رها بشن.

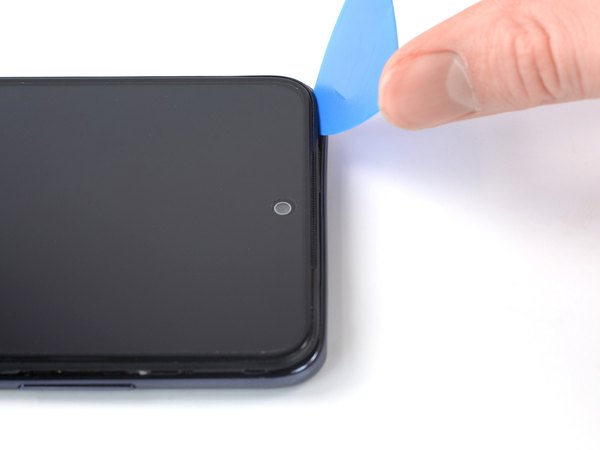

در آخر، پیک رو روی لبه بالایی گوشی بکش تا آخرین گیره‌های پلاستیکی فریم میانی هم باز بشن.

قبل از اینکه فریم رو کامل برداری، حتما چک کن که فلت دکمه پاور و صدا آزاد باشه و به مادربرد گیر نکرده باشه، چون ممکنه کشیده و پاره بشه.

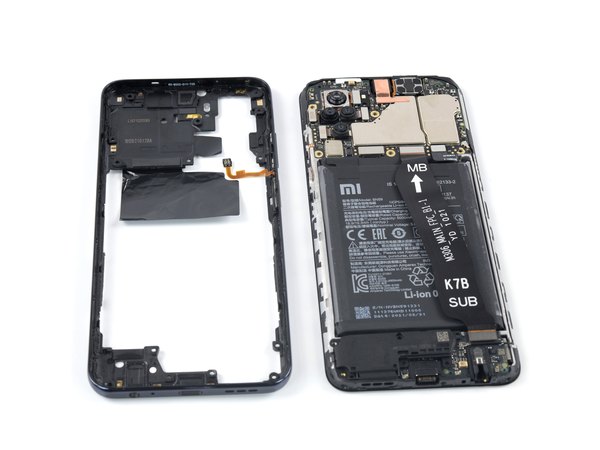

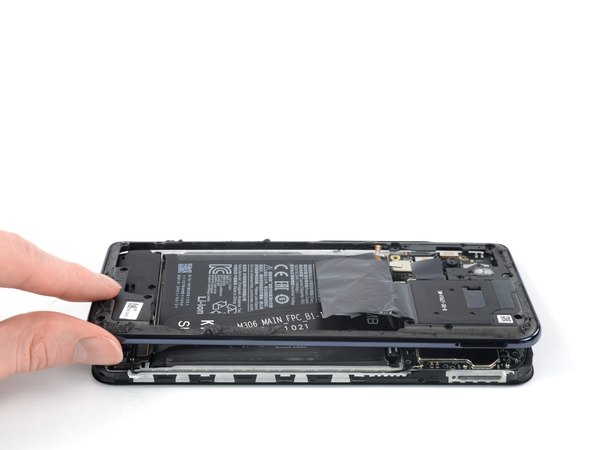

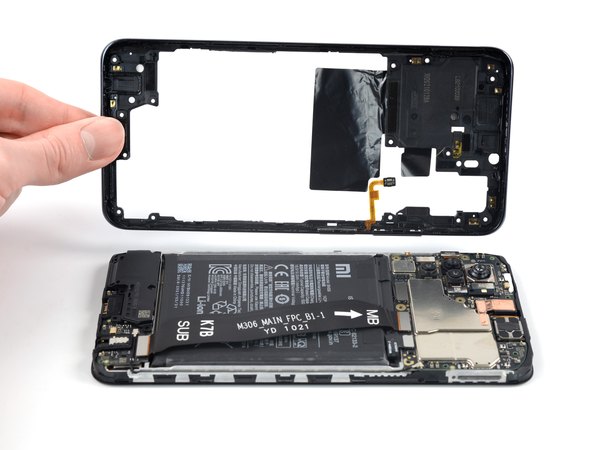

حالا می‌تونی فریم میانی رو با احتیاط کامل از روی گوشی برداری و کنار بذاری.

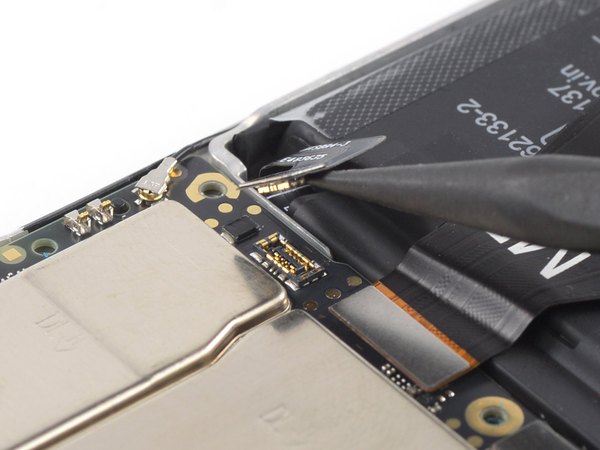

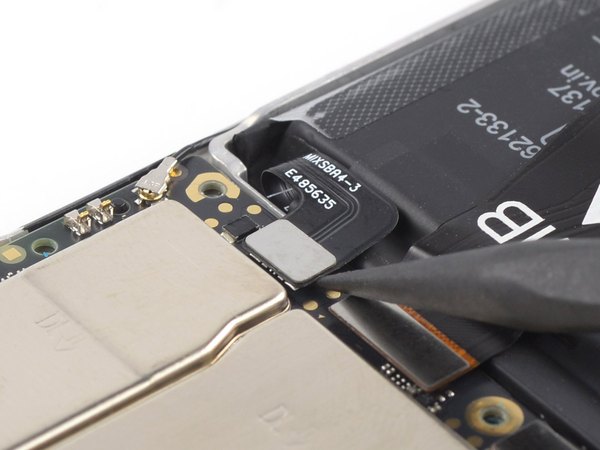

برای جلوگیری از هرگونه اتصالی، با نوک اسپاجر کانکتور باتری رو مستقیم به سمت بالا اهرم کن تا ارتباط باتری با مادربرد کاملا قطع بشه.

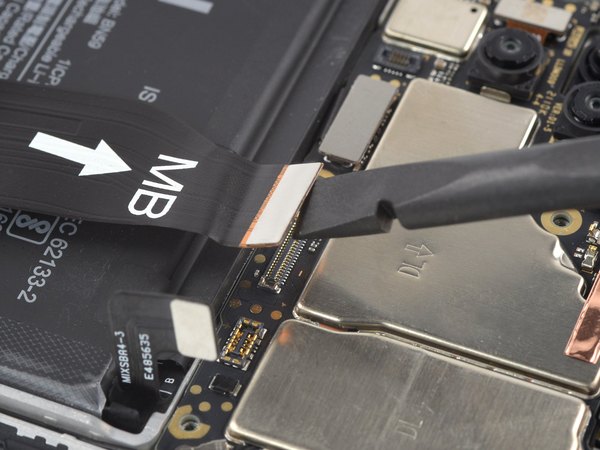

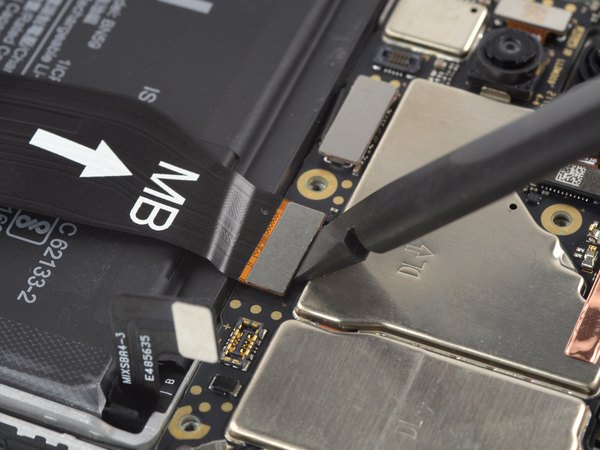

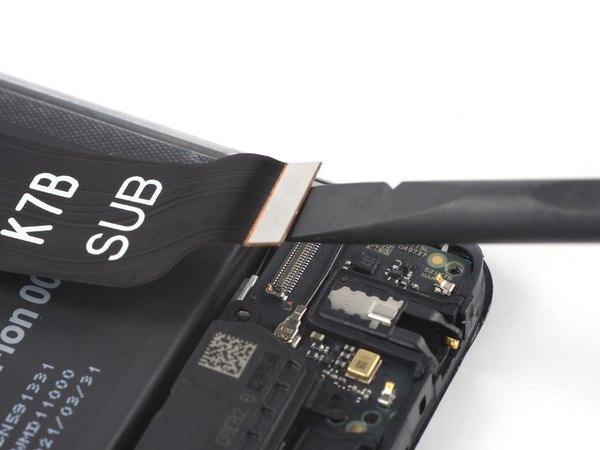

با استفاده از اسپاجر، هر دو سر کانکتور کابل رابط برد پایین (که مادربرد رو به برد شارژ وصل می‌کنه) رو قطع کن و کابل رو کامل از روی باتری برش دار تا مزاحم کارت نباشه.

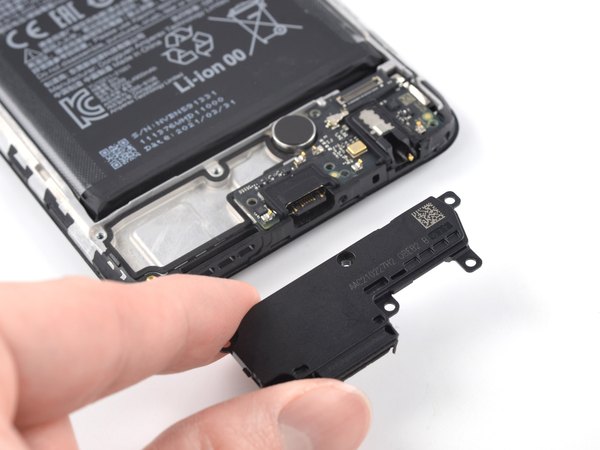

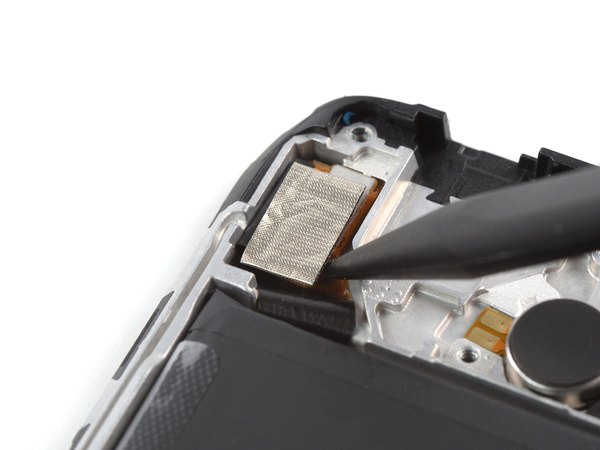

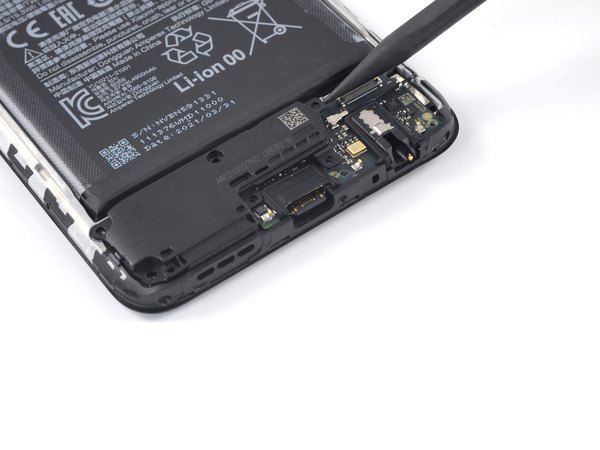

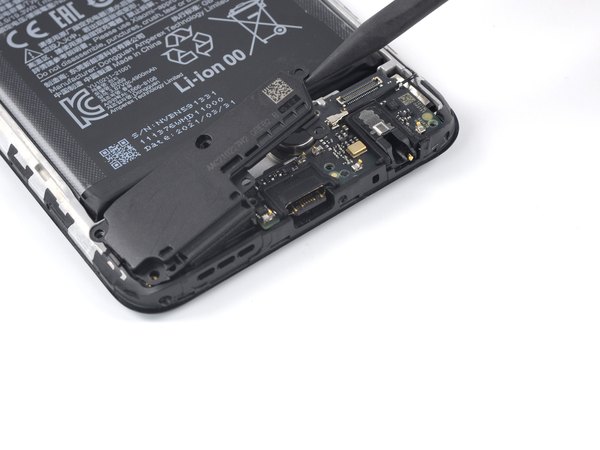

نوک اسپاجر رو زیر لبه راست و بالای اسپیکر بنداز و اون رو کمی بلند کن. بعد با دست یا پنس، اسپیکر رو کامل از روی گوشی برش دار.

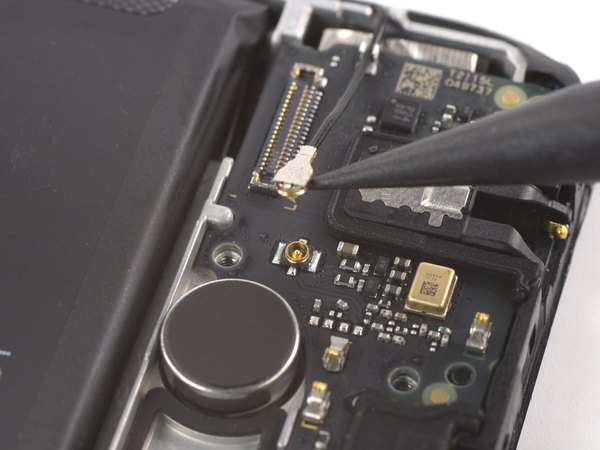

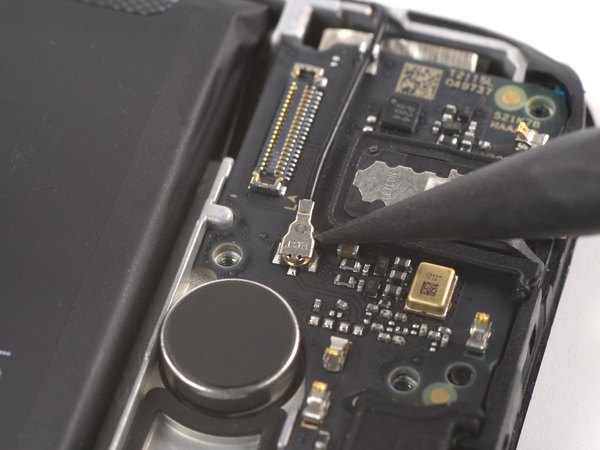

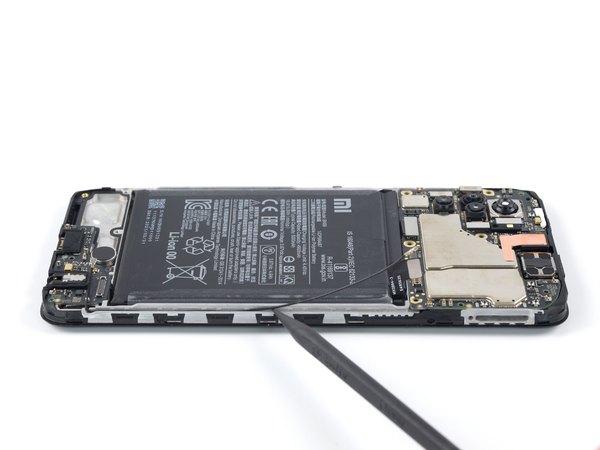

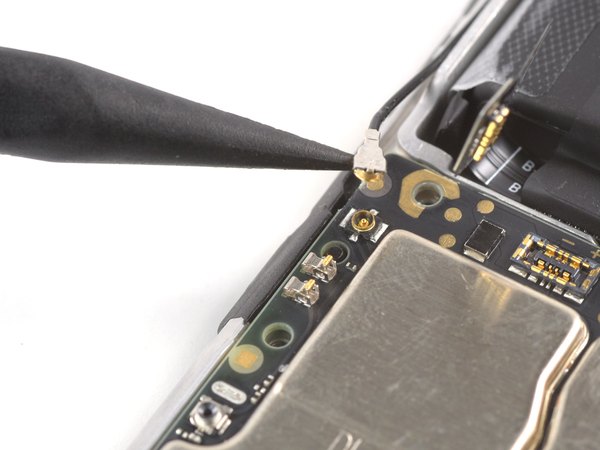

با اسپاجر برو سراغ کابل آنتن و هر دو سر کانکتورش رو با اهرم کردن به سمت بالا، از روی سوکت‌هاشون جدا کن.

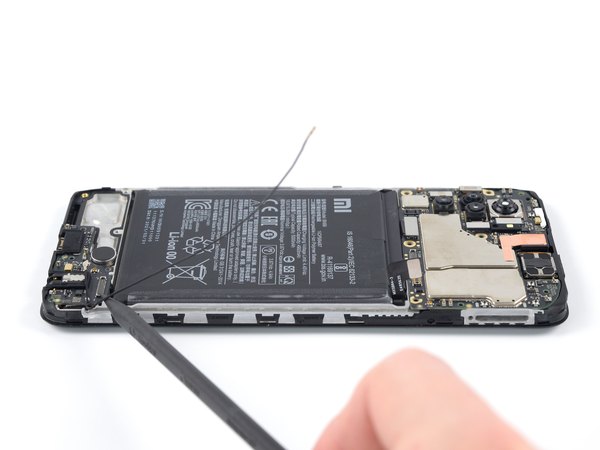

با اسپاجر کابل آنتن رو از داخل شیار مخصوصش روی شاسی آزاد کن تا کاملا رها بشه.

بهتره سر کابل آنتن رو از گیره روی برد پایینی درنیاری؛ اینجوری موقع بستن گوشی، تنظیم کردنش خیلی راحت‌تر می‌شه.

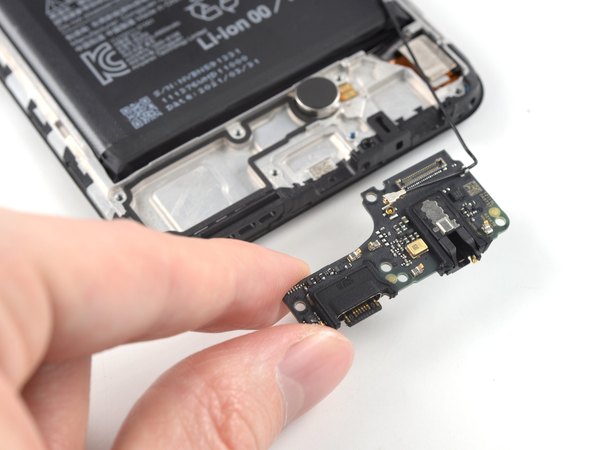

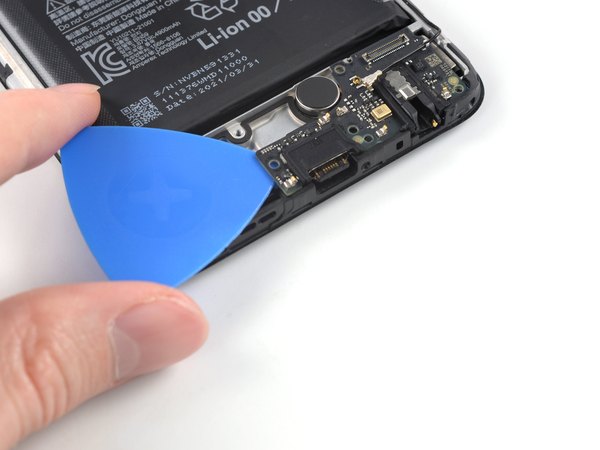

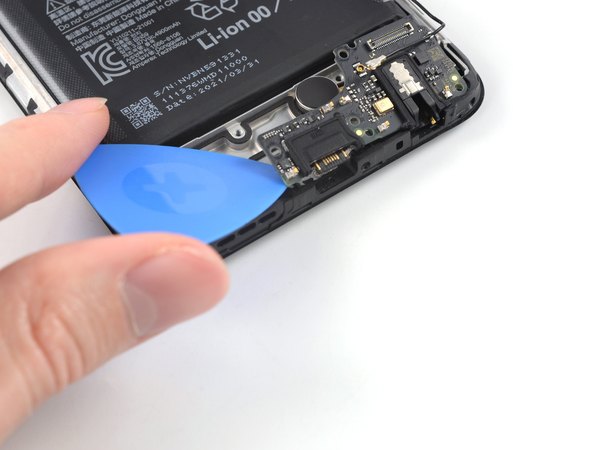

یه پیک بازکننده رو تو شکاف بین پنل جلویی و لبه سمت چپ برد پایینی (برد شارژ) بنداز. پیک رو کمی بچرخون تا برد اهرم بشه و بالا بیاد. بعد با دست یا پنس اون رو از گوشی خارج کن.

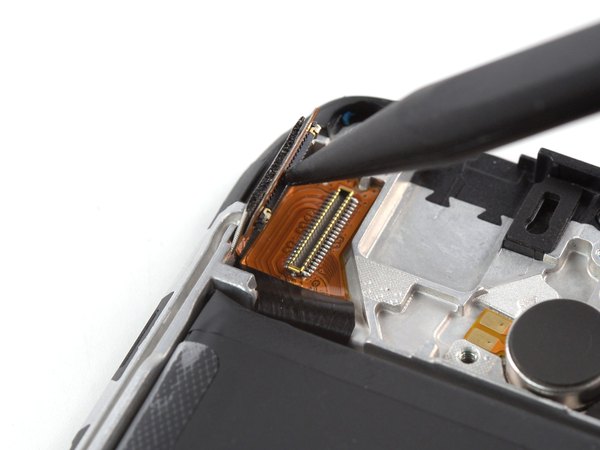

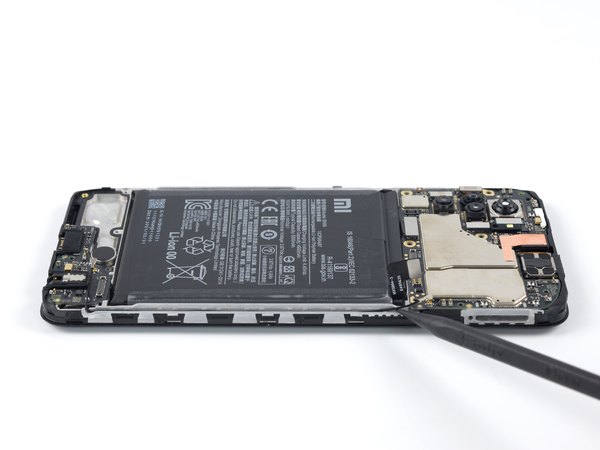

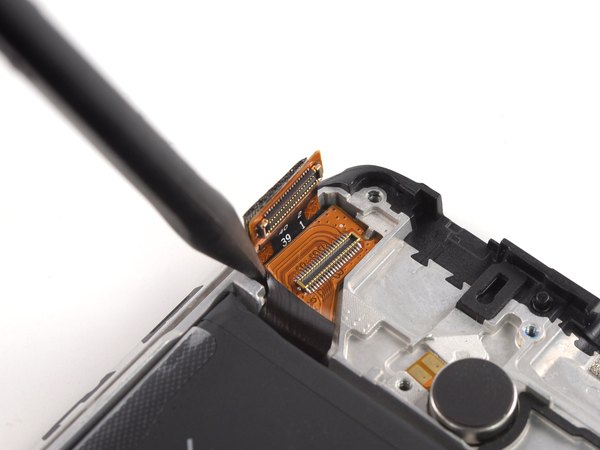

با استفاده از اسپاجر، کانکتور اصلی کابل صفحه نمایش رو هم پیدا کن و مستقیم به سمت بالا بکش تا از روی مادربرد جدا بشه.

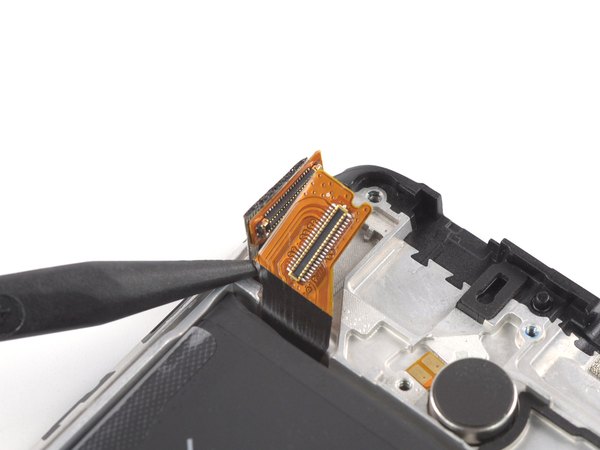

نوک اسپاجر رو تو سوراخ پایین سمت چپ کابل رابط صفحه نمایش بنداز و اون رو آروم به سمت بالا اهرم کن تا کابل کامل آزاد بشه و بتونی ال‌سی‌دی رو دربیاری.

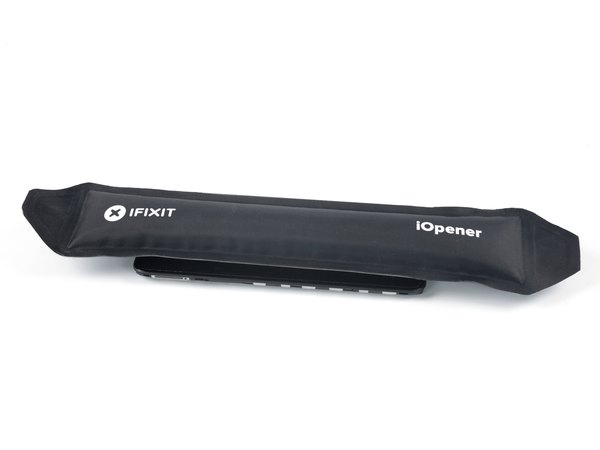

گوشیت رو برگردون. یه پد حرارتی رو حداقل دو دقیقه روی صفحه نمایش قرار بده تا چسب‌های زیر ال‌سی‌دی حسابی نرم بشن.

سشوار خانگی یا صنعتی هم جواب می‌ده، اما خیلی مراقب باش که گوشی بیش از حد داغ نشه تا شاسی پلاستیکی آب نشه یا باتری آسیب نبینه.

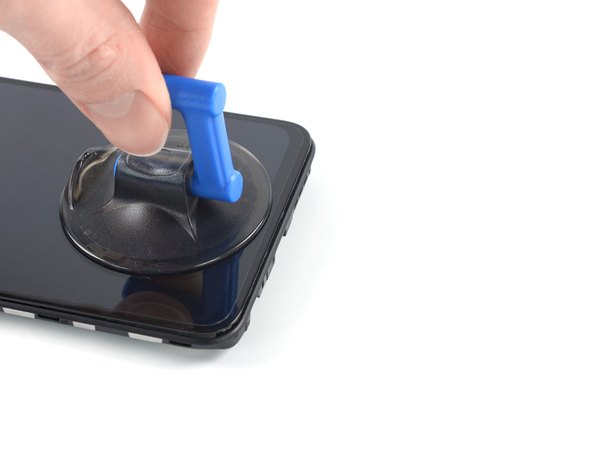

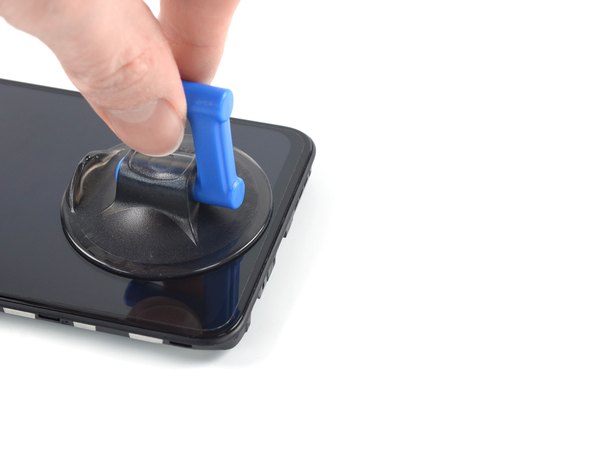

وقتی صفحه نمایش گرم شد، ساکشن کاپ رو به پایین صفحه بچسبون.

اگه شیشه گوشیت کاملا خرد شده، حتما روش یه لایه چسب نواری پهن بزن تا ساکشن کاپ بتونه بهش بچسبه و قدرت مکش داشته باشه.

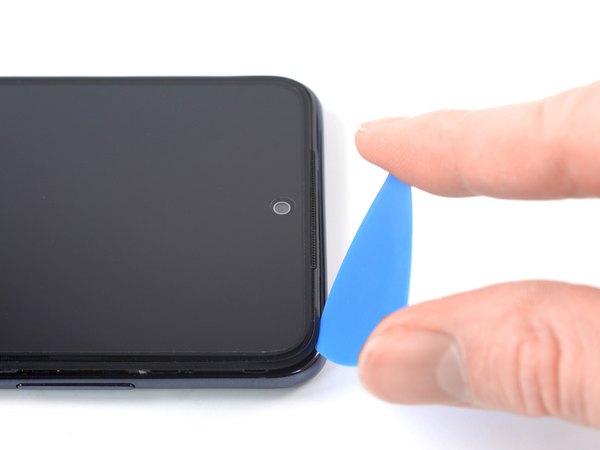

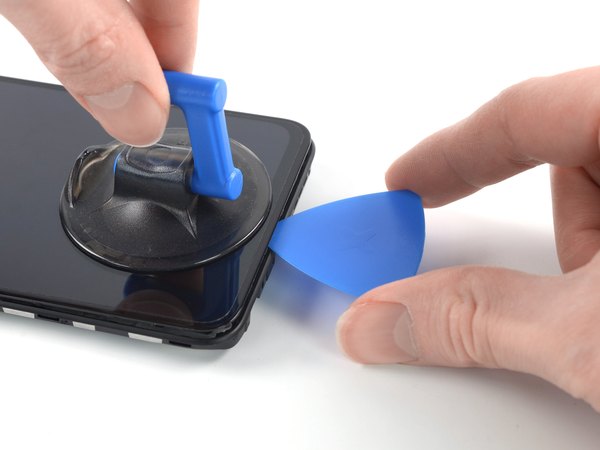

ساکشن کاپ رو با یه نیروی ثابت به سمت بالا بکش تا یه شکاف کوچیک ایجاد بشه. سریع نوک یه پیک بازکننده رو تو شکاف فرو کن.

پیک رو به سمت گوشه پایین سمت راست صفحه بکش تا چسب‌ها بریده بشن. همونجا پیک رو رها کن تا صفحه دوباره نچسبه.

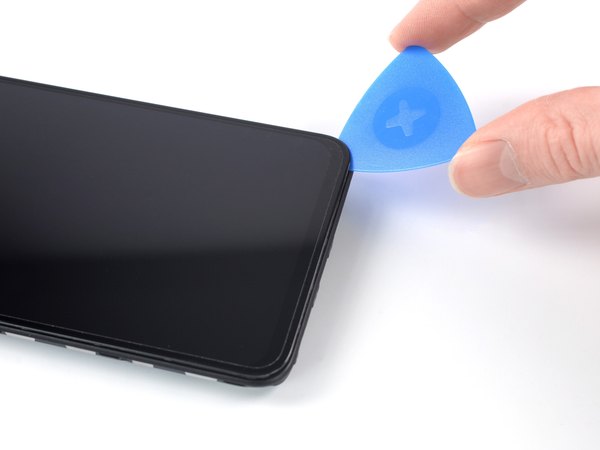

وقتی داری نزدیک کابل صفحه نمایش برش می‌زنی، فقط نوک پیک (حدود 2 تا 3 میلی‌متر) رو داخل ببر تا کابل رو پاره نکنی.

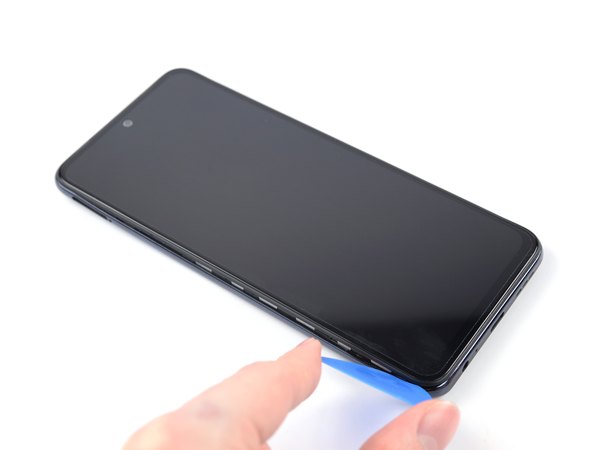

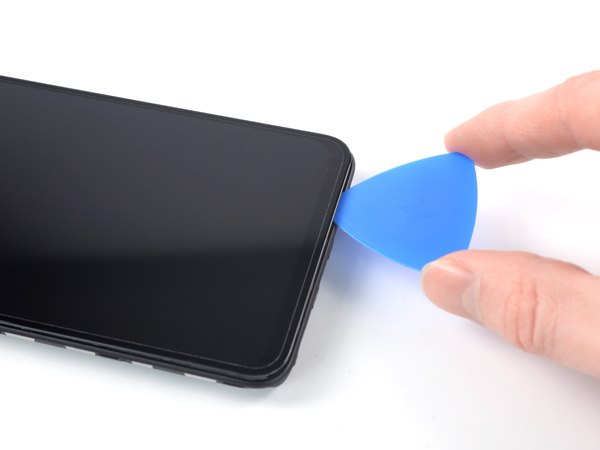

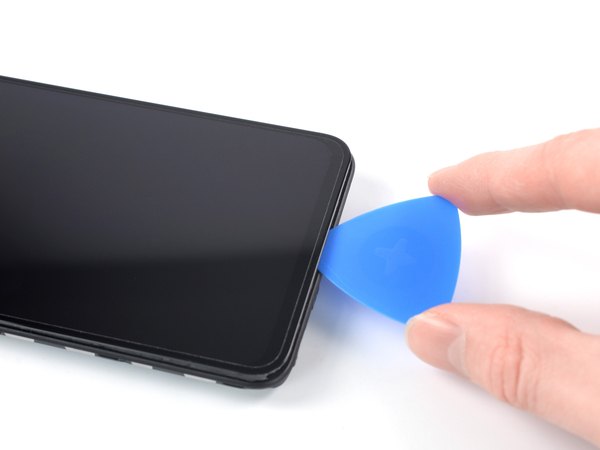

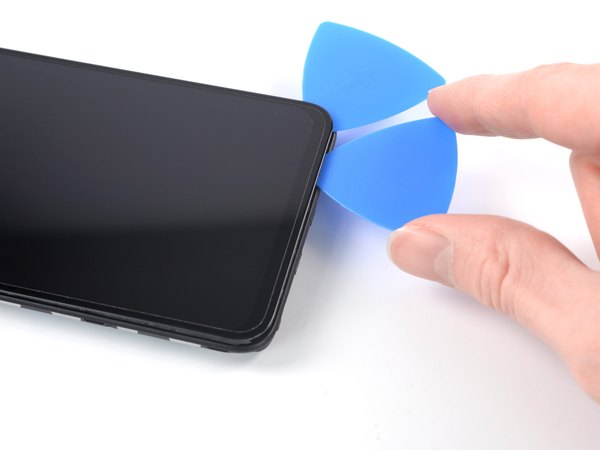

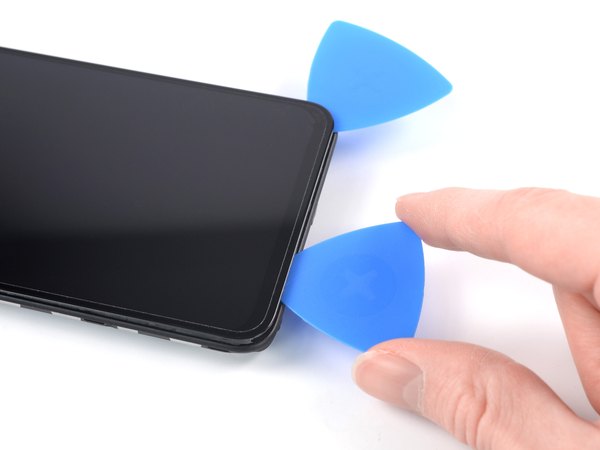

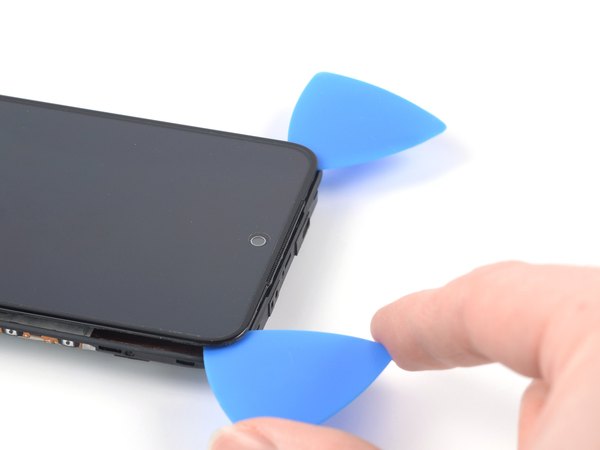

یه پیک دوم رو از گوشه پایین راست وارد کن و به سمت گوشه پایین چپ بکش. این پیک رو هم تو جاش نگه دار.

بازم تأکید می‌کنیم نزدیک کابل ال‌سی‌دی فقط نوک پیک رو داخل ببر.

اگه پیک دیگه جلو نمی‌رفت، یعنی صفحه خنک شده. یکی دو دقیقه دیگه به لبه‌ها حرارت بده.

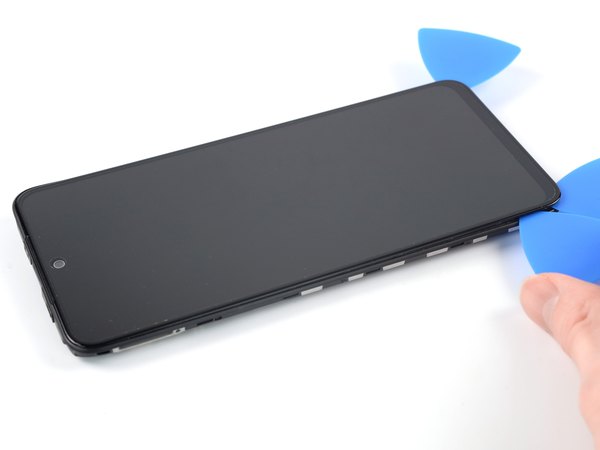

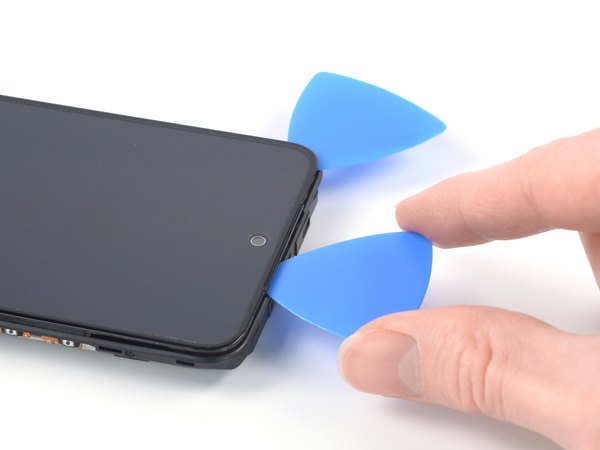

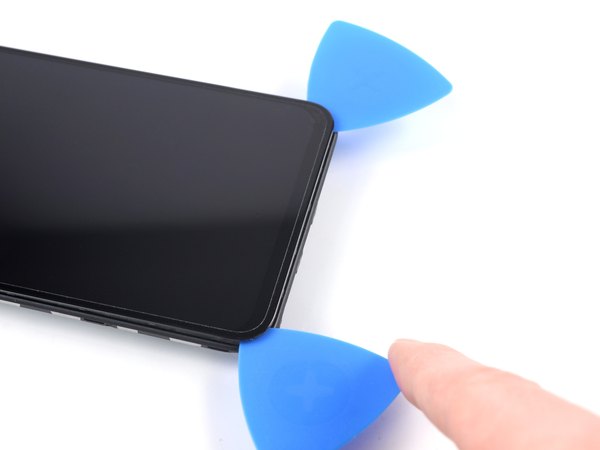

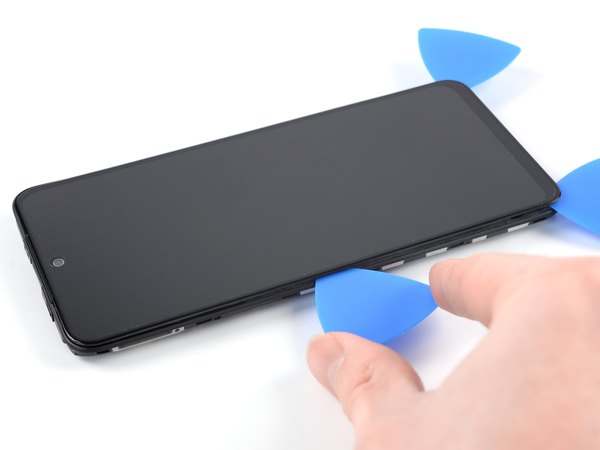

پیک سوم رو زیر گوشه پایین چپ بنداز. در امتداد لبه سمت چپ صفحه نمایش به سمت بالا بکش. پیک رو تو گوشه بالا چپ نگه دار.

وقتی به دوربین سلفی می‌رسی، حواست باشه پیک رو زیاد داخل نبری (فقط 2-3 میلی‌متر) تا لنز دوربین خط نیفته یا کثیف نشه.

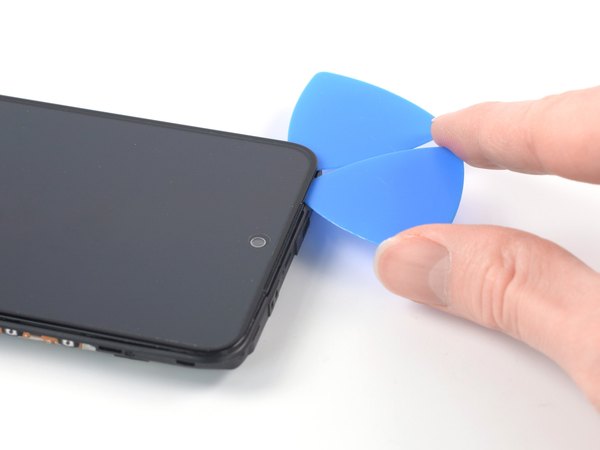

پیک چهارم رو تو گوشه بالا چپ وارد کن. در امتداد لبه بالایی گوشی بکش تا چسب‌های این قسمت هم جدا بشن.

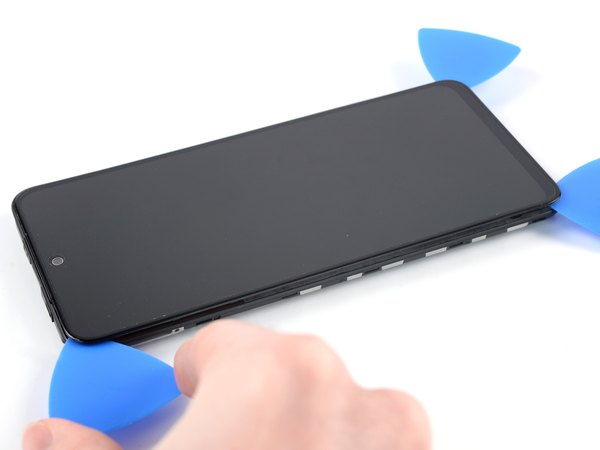

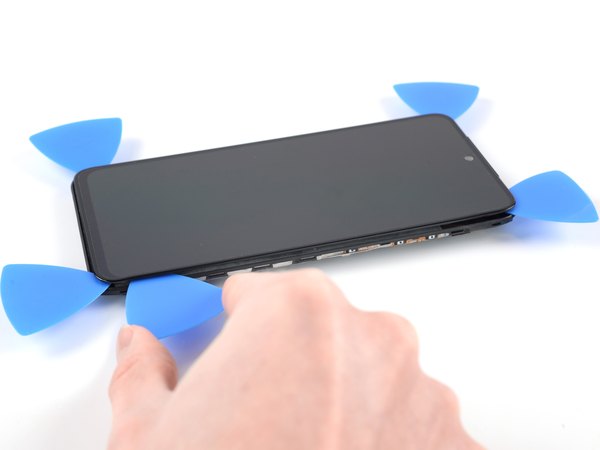

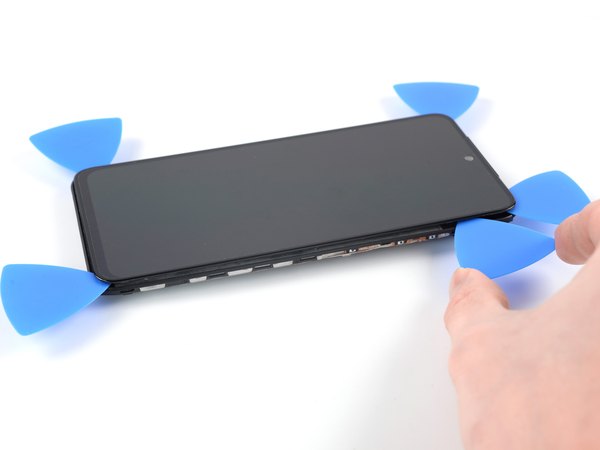

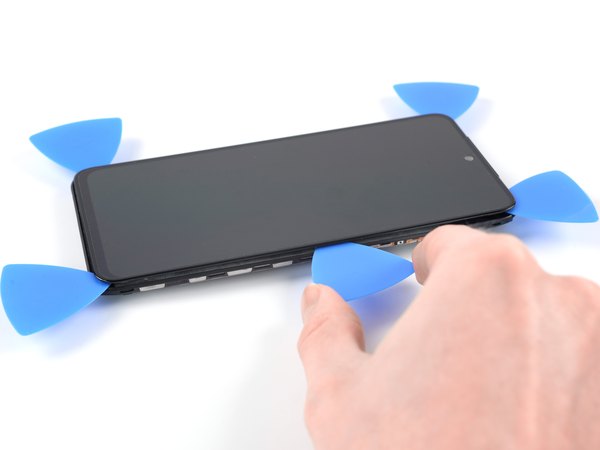

پیک پنجم رو بردار و در امتداد لبه سمت راست گوشی حرکت بده تا آخرین بخش از چسب‌ها هم بریده بشن.

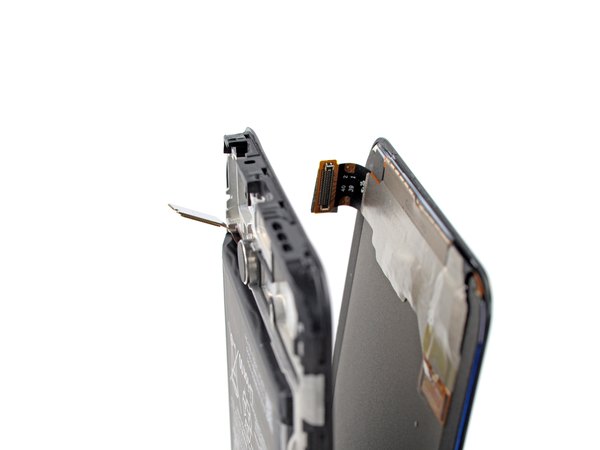

هنوز سعی نکن صفحه رو کامل از گوشی جدا کنی! فلت ال‌سی‌دی هنوز از شکاف روی پنل جلویی رد شده و ممکنه پاره بشه.

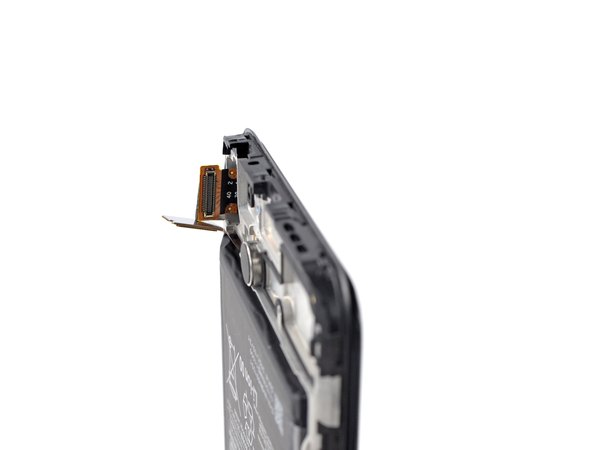

صفحه رو کمی بلند کن و فلتش رو با احتیاط از شکاف روی شاسی بیرون بکش.

اگه حس کردی صفحه هنوز یه جاهاییش چسبیده، پیک رو دوباره دور لبه‌ها بکش تا کاملا آزاد بشه.

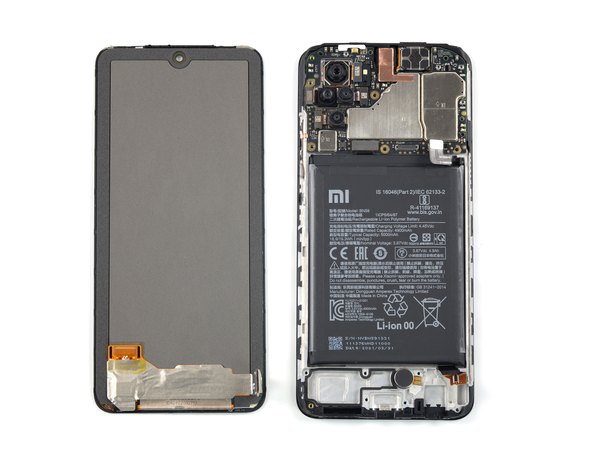

حالا می‌تونی ال‌سی‌دی خراب رو کامل برداری و کنار بذاری.

خب، خستگیت در بره چون کار سختش تموم شد! قبل از اینکه دور تا دور شاسی رو چسب بزنی و ال‌سی‌دی جدید رو کامل فیکس کنی، حتما موقتا وصلش کن و گوشی رو روشن کن تا از کیفیت تصویر و تاچش مطمئن بشی.

صفحه جدیدت رو با قبلی مقایسه کن؛ اگه توری اسپیکر مکالمه یا قطعه‌ای روی قبلی مونده، به صفحه جدید منتقلش کن. یادت نره که لبه‌های شاسی رو کامل از چسب‌های قدیمی تمیز کنی. برای بستن گوشی فقط کافیه مراحل رو از آخر به اول انجام بدی. بهترین راه برای محکم کردن ال‌سی‌دی جدید استفاده از چسب‌های مایع مخصوص تعمیرات موبایل یا چسب دوطرفه باکیفیته.
