آموزش قدم‌به‌قدم تعویض صفحه نمایش آیپد پرو ۱۰.۵ اینچ

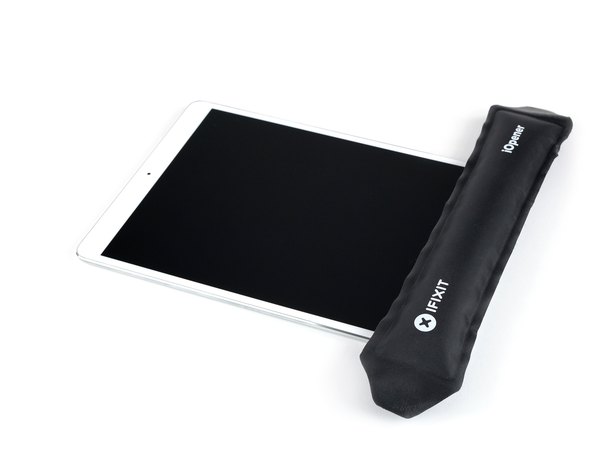

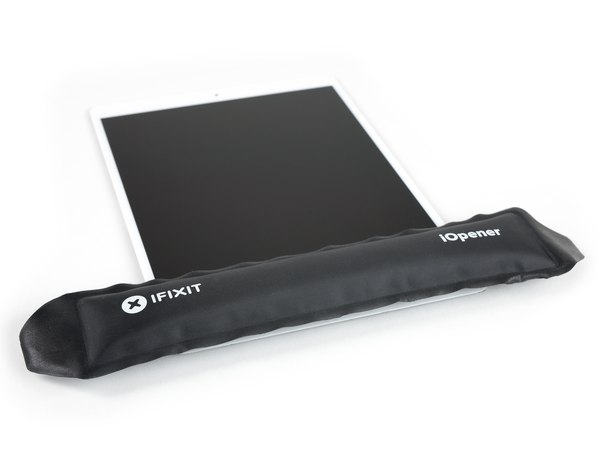

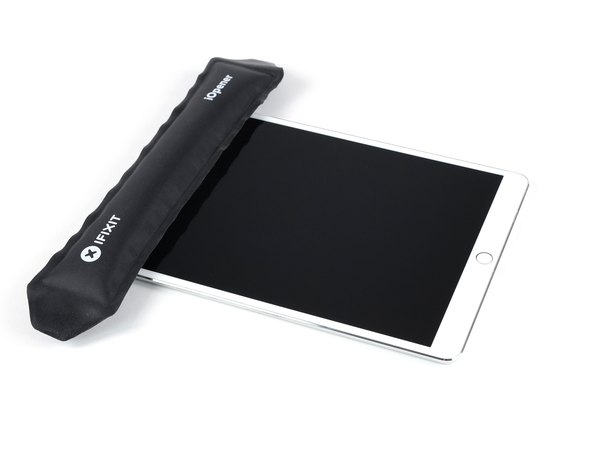

صفحه نمایش این آیپد با یه چسب خیلی قوی به بدنه متصل شده. برای اینکه بتونی بازش کنی، اول از همه باید این چسب‌ها رو با استفاده از سشوار صنعتی، سشوار خانگی یا پدهای حرارتی مثل iOpener حسابی گرم و نرم کنی.

یادت باشه در طول این تعمیر، احتمالا مجبور می‌شی چند بار لبه‌ها رو گرم کنی تا چسب‌ها دوباره سفت و خشک نشن. برای شروع، منبع حرارتیت رو حدود دو دقیقه روی لبه پایینی صفحه نمایش آیپد قرار بده تا چسب این قسمت کاملا نرم بشه.

اگه صفحه نمایش آیپدت حسابی خرد شده، حتما از دستکش و عینک ایمنی استفاده کن. برای اینکه تیکه‌های شیشه موقع کار پخش نشن و ساکشن کاپ هم بتونه خوب بچسبه، کل صفحه رو با یه لایه چسب نواری پهن بپوشون. اگه چسب پهن نداری، می‌تونی با چسب‌های قوی‌تر یه دستگیره روی صفحه درست کنی.

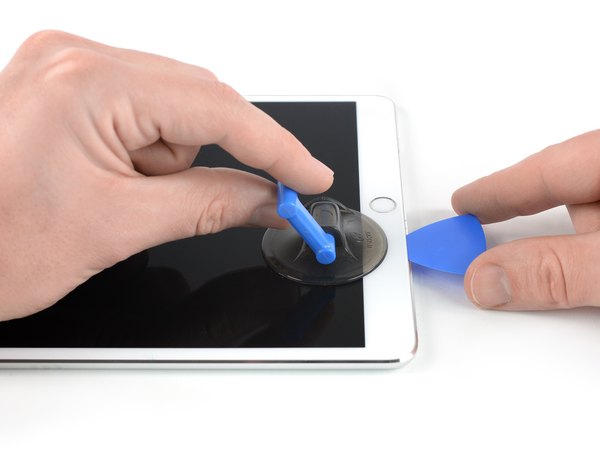

حالا ساکشن کاپ رو دقیقا نزدیک دکمه هوم روی صفحه قرار بده و محکم فشار بده تا کاملا به شیشه بچسبه و هوا زیرش نمونه.

برای اینکه بهترین نتیجه رو بگیری و بیشترین نیرو وارد بشه، ساکشن کاپ رو تا جای ممکن به لبه دستگاه نزدیک کن، اما مراقب باش از حاشیه ال‌سی‌دی بیرون نزنه.

اگه ابزارهای مخصوص باز کردن گیره‌ای (مثل Anti-Clamp) داری، می‌تونی ازشون استفاده کنی تا کار اهرم کردن ال‌سی‌دی برات راحت‌تر بشه.

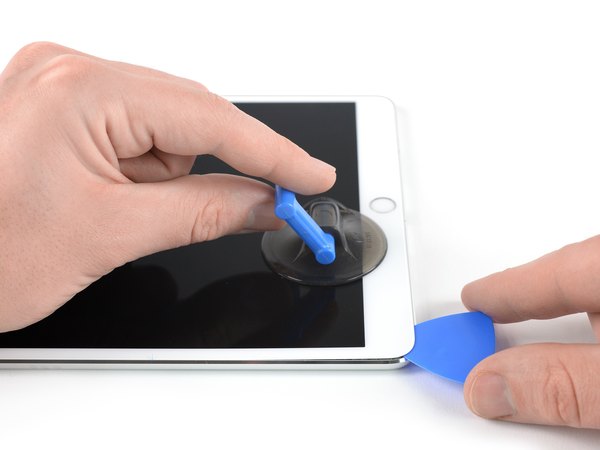

ساکشن کاپ رو با یک دست محکم به سمت بالا بکش تا یه شکاف خیلی کوچیک بین پنل جلویی و قاب پشتی ایجاد بشه.

خیلی مراقب باش! اگه بیش از حد فشار بیاری ممکنه شیشه کاملا خرد بشه. اگه دیدی قاب باز نمی‌شه، زور نزن و دوباره لبه‌ها رو گرم کن تا چسب‌ها بیشتر نرم بشن.

به محض اینکه یه شکاف کوچیک ایجاد شد، سریعا نوک یه پیک پلاستیکی رو داخل این فاصله قرار بده تا بسته نشه.

پیک پلاستیکی رو آروم تو لبه پایینی صفحه نمایش به سمت گوشه سمت چپ و پایین حرکت بده تا چسب‌های این قسمت بریده بشن. وقتی به گوشه رسیدی، پیک رو همونجا رها کن تا چسب‌ها دوباره به هم نچسبن و کارت خراب نشه.

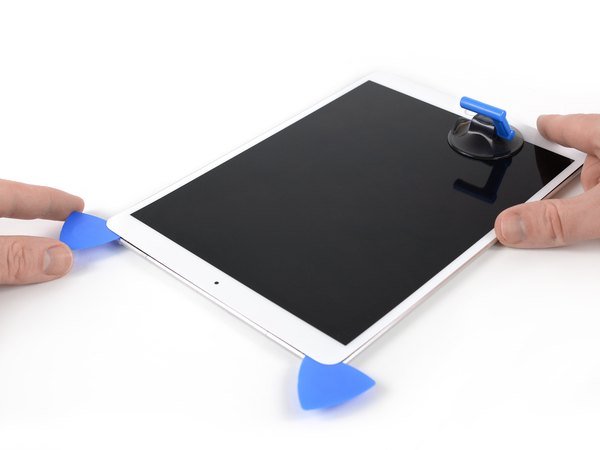

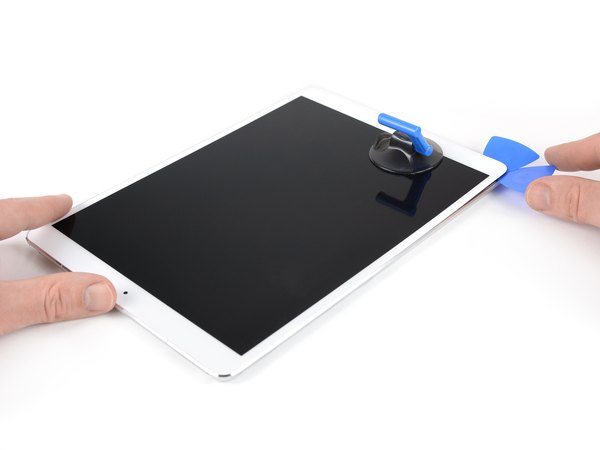

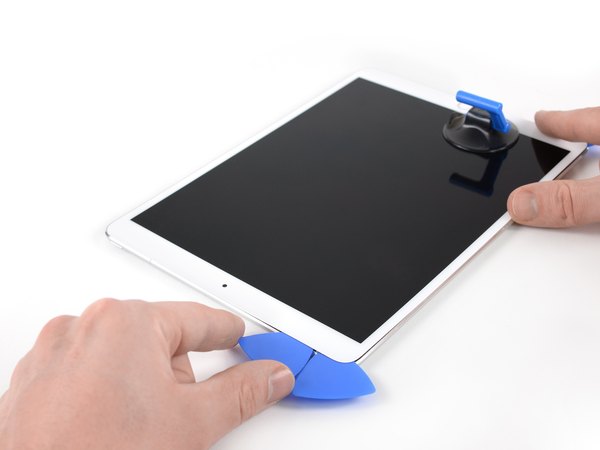

حالا لبه سمت چپ آیپد رو حدود دو دقیقه گرم کن تا حدی که وقتی دستت رو بهش می‌زنی، داغیش رو کاملا حس کنی ولی دستت نسوزه. اگه از پد حرارتی استفاده می‌کنی، ممکنه لازم باشه دوباره چند ثانیه تو مایکروویو گرمش کنی. فقط مراقب باش بیش از حد داغش نکنی که پد آسیب نبینه. پیک دوم رو بردار و دقیقا تو گوشه سمت چپ و پایین آیپد، وارد شکاف کن.

این پیک دوم رو در امتداد لبه سمت چپ به سمت بالا بکش تا تمام چسب‌های این بخش هم جدا بشن. پیک دوم رو نزدیک گوشه سمت چپ و بالای آیپد نگه دار تا این قسمت هم باز بمونه و چسب‌ها برنگردن.

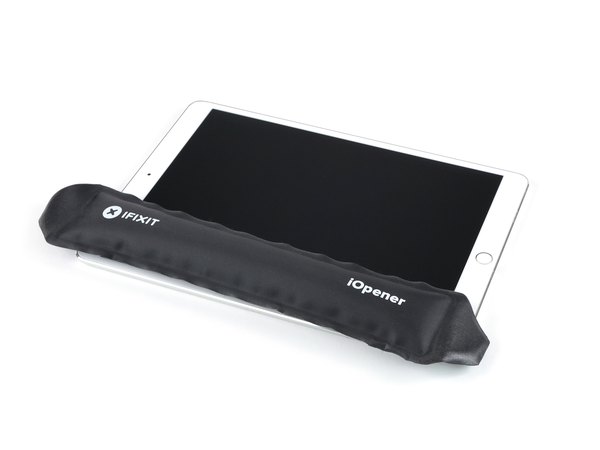

بریم سراغ لبه بالایی. این قسمت رو هم حدود دو دقیقه حرارت بده تا چسب‌هاش به خوبی نرم بشن و مقاومت نکنن.

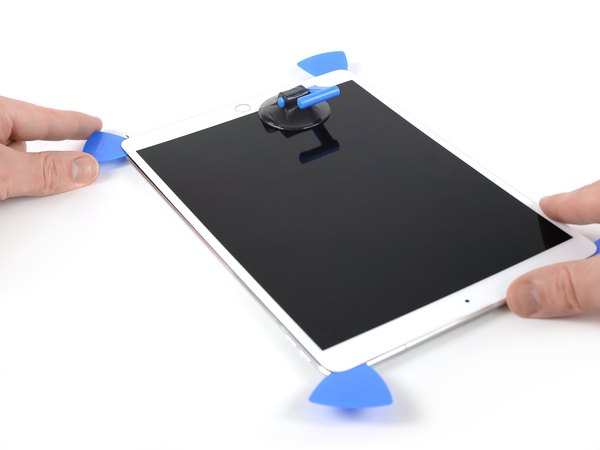

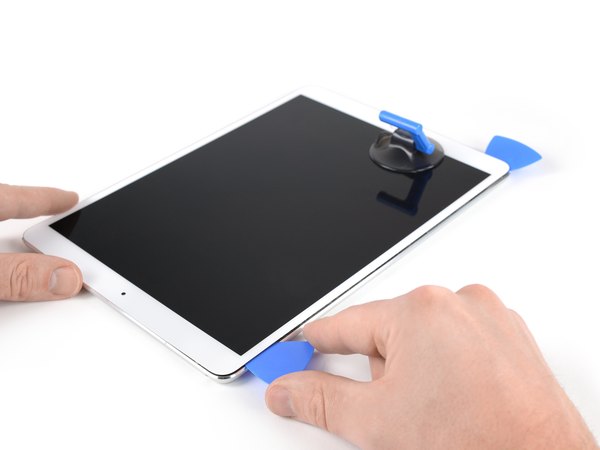

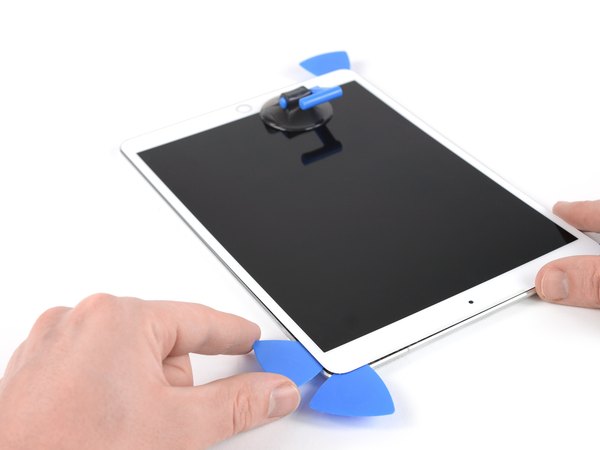

پیک سوم رو تو گوشه سمت چپ و بالای دستگاه وارد شکاف کن. پیک رو به آرومی به سمت گوشه راست و بالا بکش تا چسب‌های لبه بالایی هم کاملا بریده بشن.

حواست رو حسابی جمع کن! دوربین سلفی دقیقا وسط لبه بالایی قرار داره. اگه پیک رو خیلی عمیق فرو ببری، ممکنه به دوربین آسیب بزنی. وقتی به وسط رسیدی، فقط نوک پیک رو داخل نگه دار.

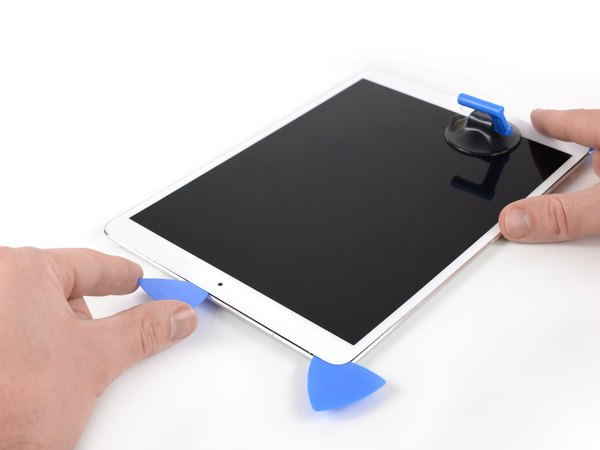

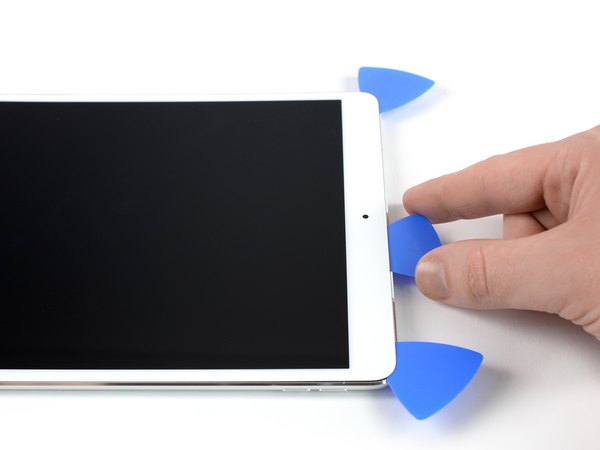

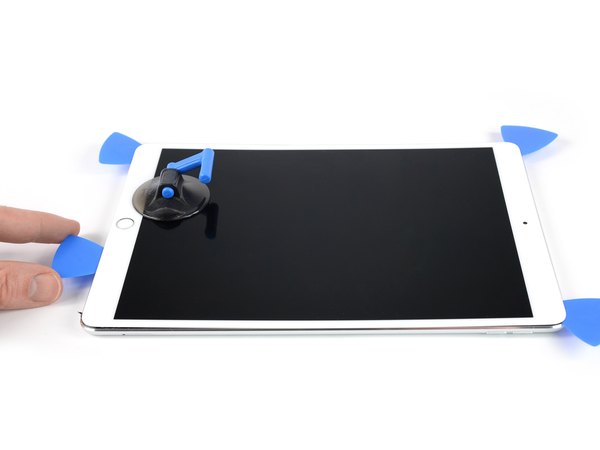

حالا لبه آخر، یعنی سمت راست آیپد رو به مدت دو دقیقه گرم کن تا دستت به راحتی داغیش رو حس کنه. پیک چهارم رو تو گوشه سمت راست و بالا وارد کن. این پیک رو در امتداد لبه سمت راست به سمت پایین بکش تا چسب‌های این قسمت هم باز بشن.

وقتی به گوشه پایین سمت راست رسیدی، اگه نیاز بود یکم دیگه حرارت بده. بعد پیک رو دور گوشه بچرخون و چسب‌های باقیمانده لبه پایینی رو ببر، اما حواست باشه قبل از رسیدن به دکمه هوم متوقف بشی.

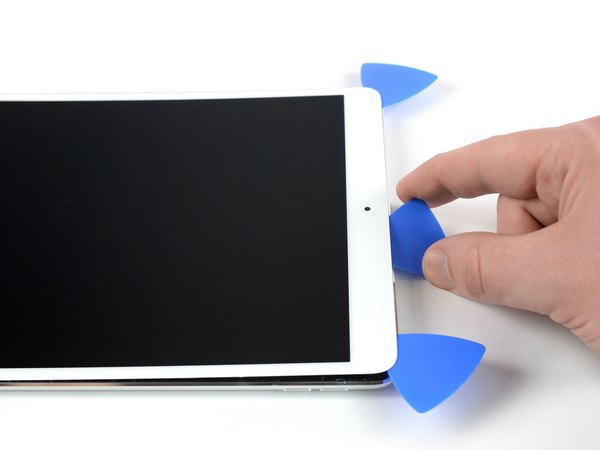

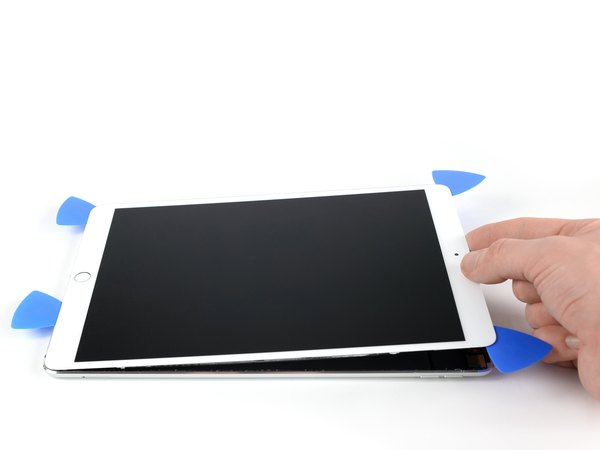

پیک پنجم رو تو لبه بالایی، نزدیک دوربین سلفی (اما نه دقیقا روی اون) وارد کن. پیک رو خیلی آروم بچرخون تا صفحه نمایش کمی به سمت بالا بیاد و از شاسی جدا بشه.

به هیچ وجه سعی نکن صفحه رو الان کامل جدا کنی! فلت‌های حساس ال‌سی‌دی هنوز به مادربرد متصل هستن و کشیدنشون باعث پارگی می‌شه.

اگه دیدی صفحه مقاومت می‌کنه، دوباره از حرارت استفاده کن و چسب‌های باقیمانده‌ای که مانع باز شدن هستن رو با دقت ببر.

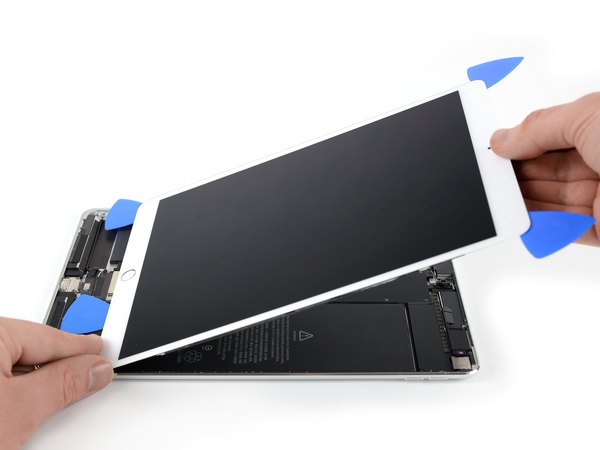

← صفحه نمایش رو از لبه بالایی بگیر و خیلی با احتیاط به سمت بالا (سمت دوربین سلفی) هل بده. این کار رو تا جایی ادامه بده که بتونی پیچ نگهدارنده کانکتور باتری رو تو قسمت پایینی ببینی.

صفحه نمایش رو بیشتر از زاویه 70 درجه باز نکن، وگرنه فلت‌های ال‌سی‌دی کشیده می‌شن و آسیب می‌بینن.

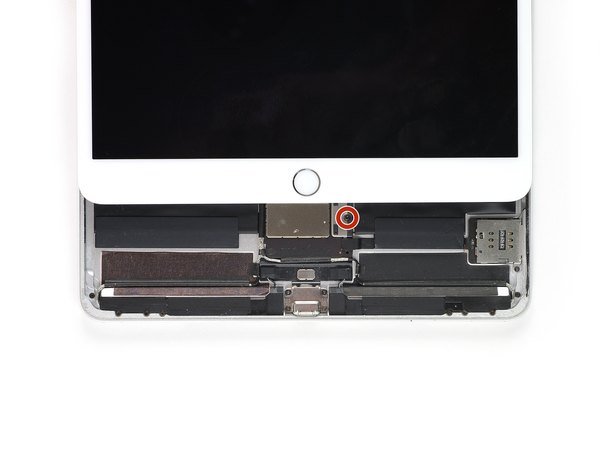

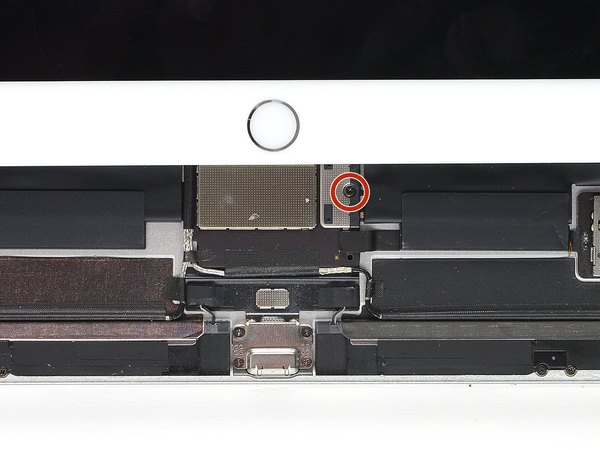

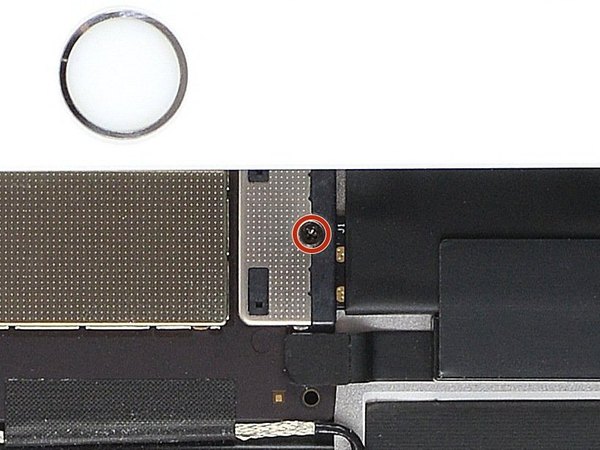

← پیچ چهارسو 1.9 میلی‌متری که روی کانکتور برق باتری قرار داره رو باز کن.

یه نکته مهم برای کارهای تعمیراتی اینه که همیشه جای دقیق هر پیچ رو به خاطر بسپاری. بستن پیچ تو جای اشتباه می‌تونه به برد دستگاه آسیب جدی بزنه.

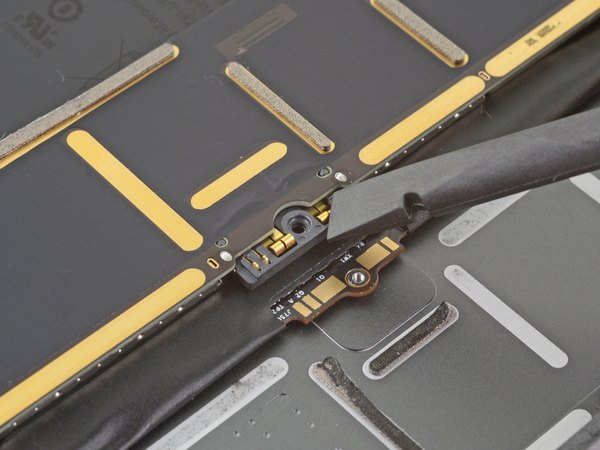

تو این عکس‌ها می‌تونی ببینی کانکتور باتری زیر مادربرد دقیقا چه شکلیه. این تصاویر رو تو ذهنت داشته باش تا بدونی موقع قطع کردن اتصال باتری داری چیکار می‌کنی.

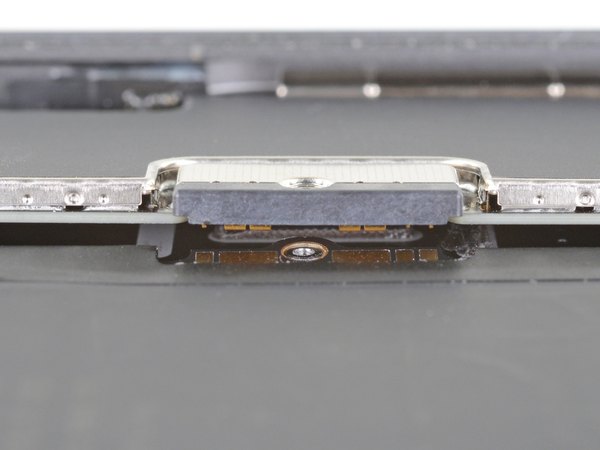

کانکتور باتری دارای فنرهای فلزی ریزی روی مادربرده که به پدهای باتری فشار میارن و جریان رو وصل می‌کنن. چون هم برد و هم باتری با چسب محکم شدن، باید یه چیز نازک و عایق رو بین این دو قسمت بفرستی تا جریان برق کامل قطع بشه.

موقع مسدود کردن جریان باتری خیلی ظریف عمل کن. پدهای اتصال باتری به راحتی کج می‌شن یا می‌شکنن و اگه این اتفاق بیفته، آیپدت آسیب غیرقابل جبرانی می‌بینه.

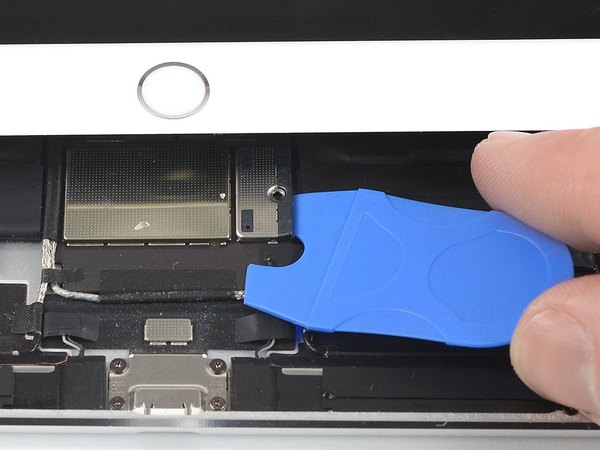

برای قطع کردن جریان، یه مسدودکننده باتری (مثل یه طلق پلاستیکی ضخیم) یا نوک یه پیک رو خیلی آروم زیر کانکتور باتری بفرست تا مدار برق قطع بشه.

اصلا نباید مسدودکننده رو با زور و فشار زیر کانکتور بفرستی. اگه دیدی پیک یا طلق پلاستیکی راحت نمیره، می‌تونی از یه کارت پلاستیکی نازک (مثل کارت بازی) استفاده کنی.

طلق یا کارت پلاستیکی باید خیلی روان و بدون گیر کردن به قطعات، زیر مادربرد بره.

همینطور که داری بقیه مراحل رو انجام می‌دی، بذار این طلق پلاستیکی همونجا بمونه تا خیالت از بابت اتصالی نکردن راحت باشه.

حالا ال‌سی‌دی رو خیلی آروم از لبه بالایی بلند کن. حواست باشه فلت‌ها اصلا کشیده نشن.

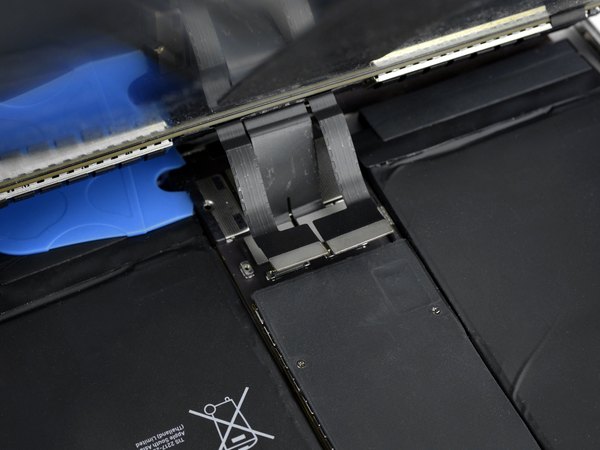

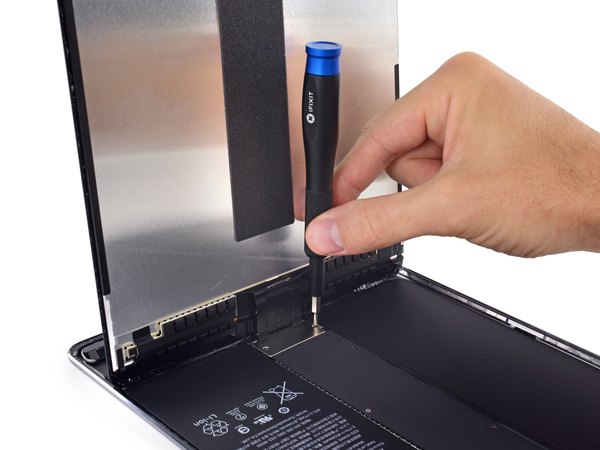

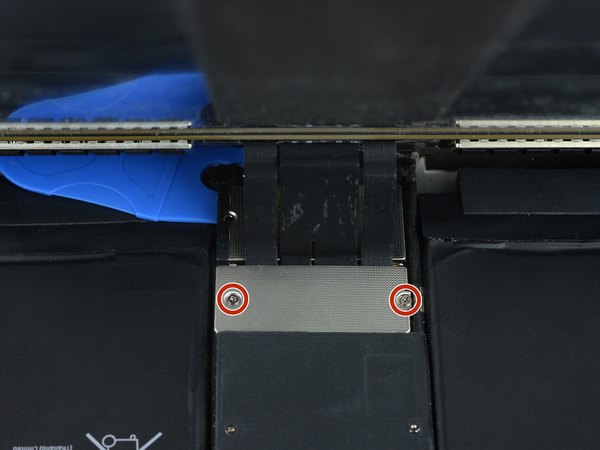

← دو تا پیچ چهارسو 1.3 میلی‌متری که براکت فلزی کانکتورهای ال‌سی‌دی رو نگه داشتن، باز کن.

برای اینکه فلت‌ها آسیب نبینن، ممکنه لازم باشه پیچ‌گوشتی رو یکم با زاویه نگه داری تا راحت‌تر پیچ‌ها رو باز کنی.

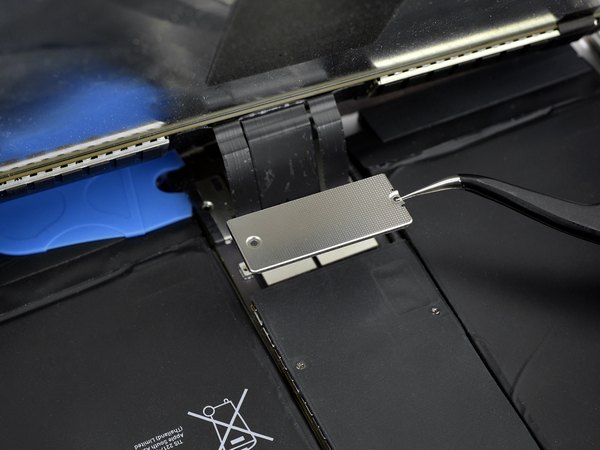

براکت فلزی محافظ رو بردار و کنار بذار.

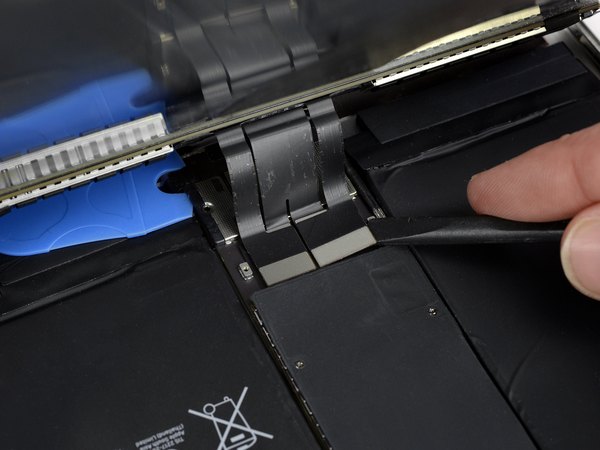

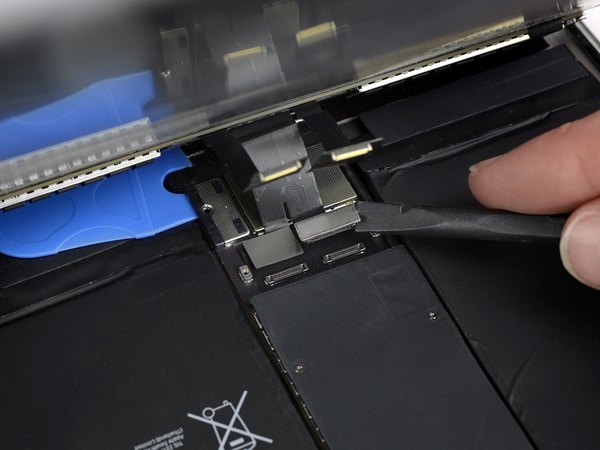

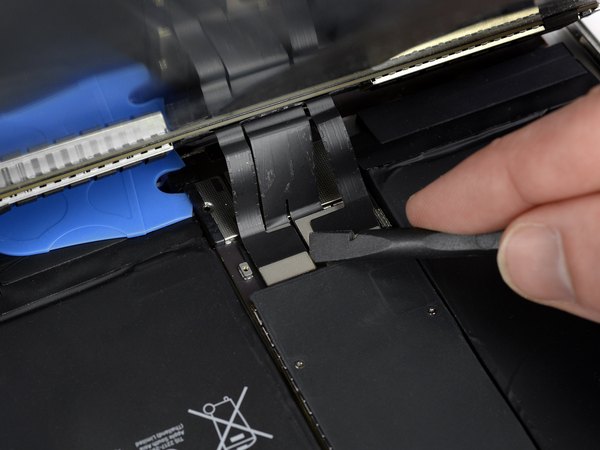

با استفاده از نوک اسپاجر، دو تا کانکتور فلت صفحه نمایش که کاملا مشخص هستن رو به آرومی به سمت بالا اهرم کن تا از روی سوکت جدا بشن.

برای جا زدن دوباره این نوع کانکتورها، اول یه سمتش رو دقیق روی سوکت تنظیم کن و آروم فشار بده تا صدای کلیک بده و جا بیفته. بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو یکجا فشار نده، چون اگه تنظیم نباشه پین‌ها کج می‌شن و دردسر بزرگی برات درست می‌شه.

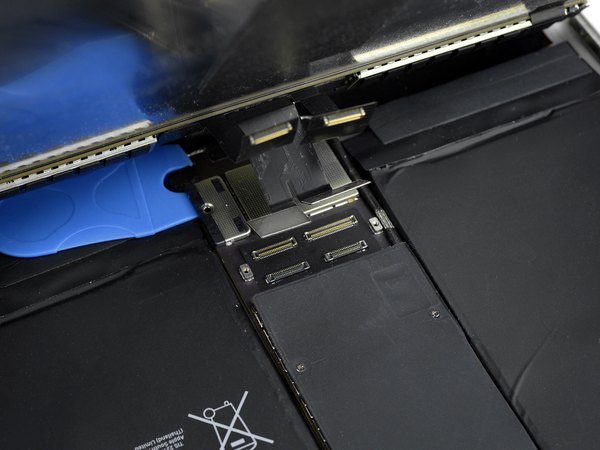

دقیقا زیر همون فلت‌هایی که جدا کردی، دو تا کانکتور دیگه هم مربوط به ال‌سی‌دی وجود داره.

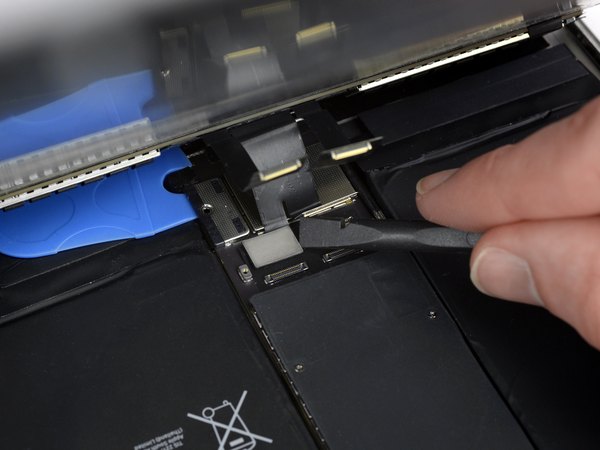

دوباره با اسپاجر، این دو تا کانکتور زیری رو هم خیلی نرم اهرم کن و از روی برد جدا کن.

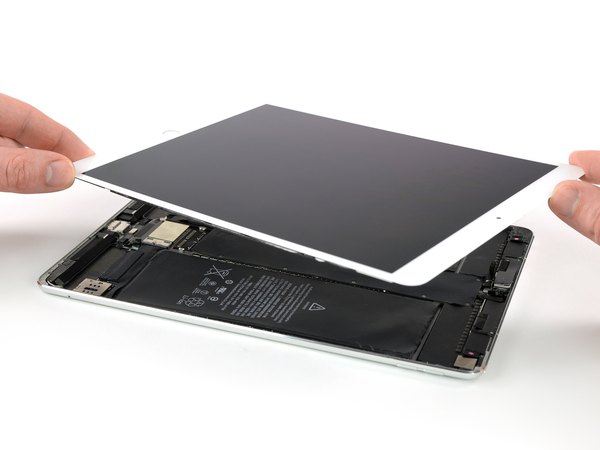

حالا که تمام فلت‌ها آزاد شدن، می‌تونی مجموعه صفحه نمایش رو کامل از آیپد جدا کنی و کنار بذاری.

موقع بستن دستگاه و قبل از جا زدن ال‌سی‌دی جدید، حتما چسب‌های قدیمی رو کامل از روی شاسی پاک کن و لبه‌ها رو با الکل ایزوپروپیل (بالای 90 درصد) و یه دستمال بدون پرز تمیز کن. این کار باعث می‌شه چسب‌های جدید به بهترین شکل ممکن روی شاسی بشینن.

اگه قراره همین صفحه نمایش رو دوباره ببندی، لبه‌های خود ال‌سی‌دی رو هم از چسب‌های قدیمی پاک کن و با الکل حسابی تمیزش کن.

قبل از اینکه ال‌سی‌دی رو با نوارهای چسب جدید کامل ببندی و پلمپ کنی، حتما یه بار فلت‌ها رو وصل کن و آیپد رو روشن کن تا از سلامت تاچ و تصویر مطمئن بشی.

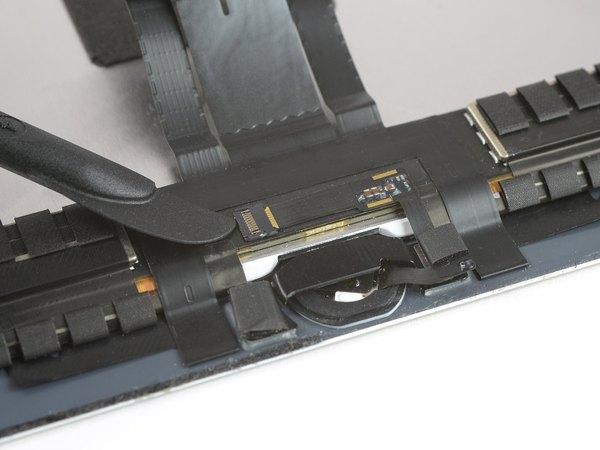

برای اینکه دکمه هوم رو از صفحه قدیمی به جدید منتقل کنی، اول باید آی‌اوپنر یا سشوار رو حدود یک دقیقه روی قسمت دکمه هوم بگیری تا چسب‌های نگهدارنده این بخش نرم بشن.

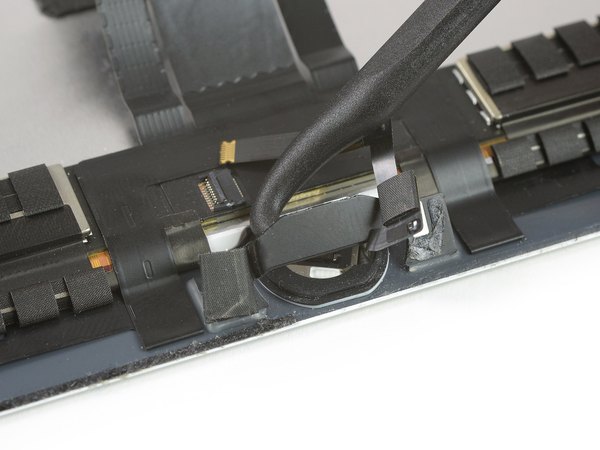

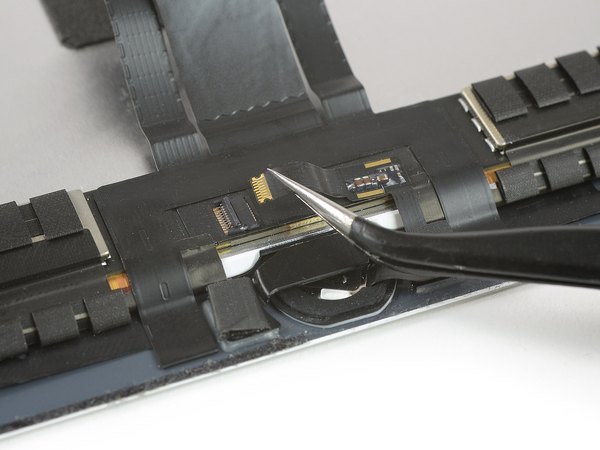

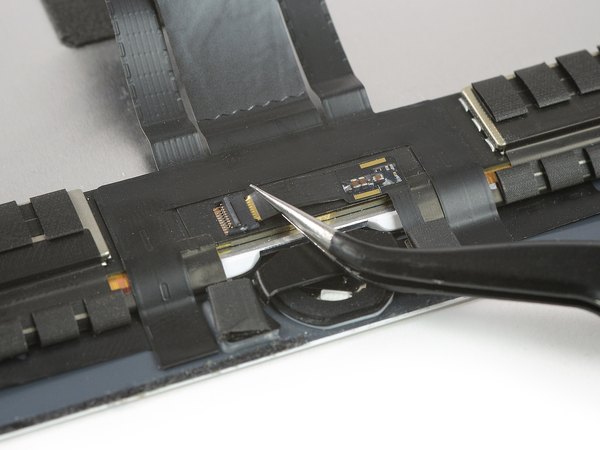

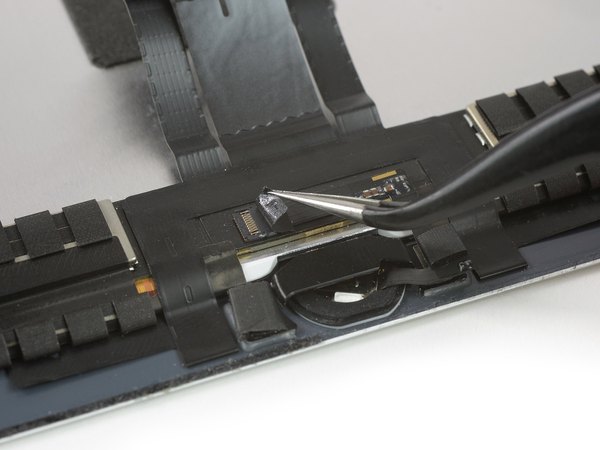

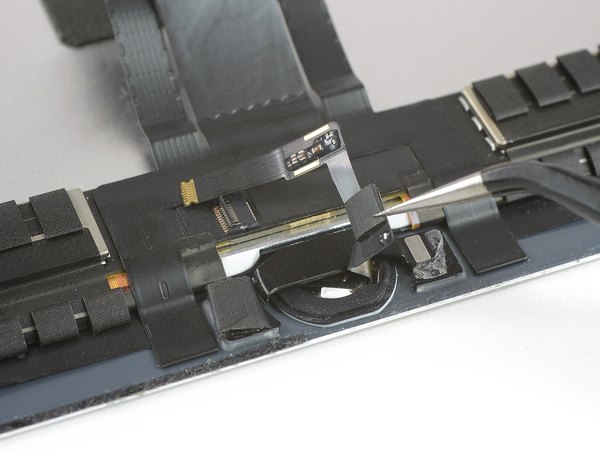

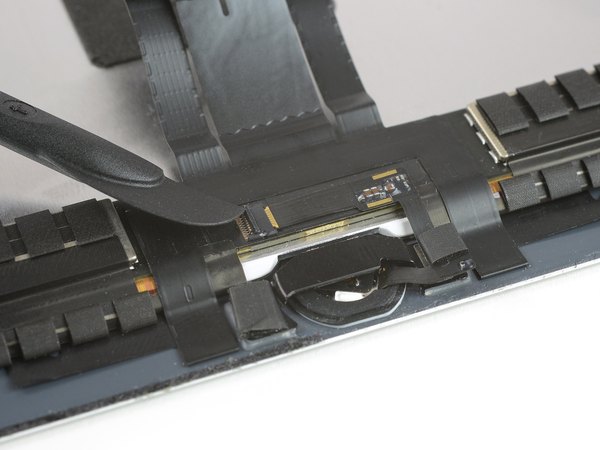

با یه پنس، هر چسب نواری که روی کانکتور ZIF بالای دکمه هوم قرار داره رو جدا کن. با نوک اسپاجر، یه ابزار بازکننده یا حتی ناخنت، ضامن لولایی و کوچیک روی کانکتور ZIF رو به سمت بالا بزن تا کابل فلت دکمه هوم آزاد بشه.

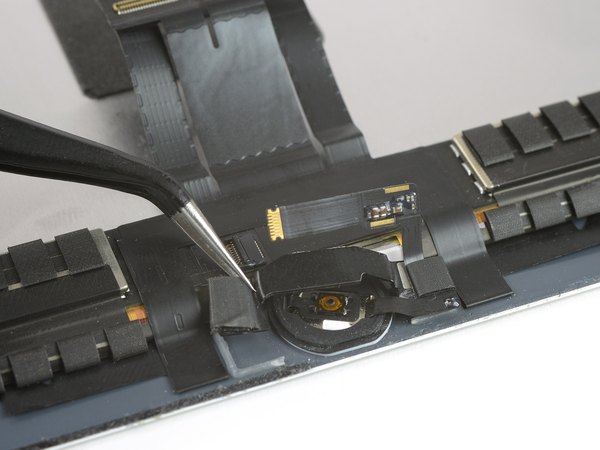

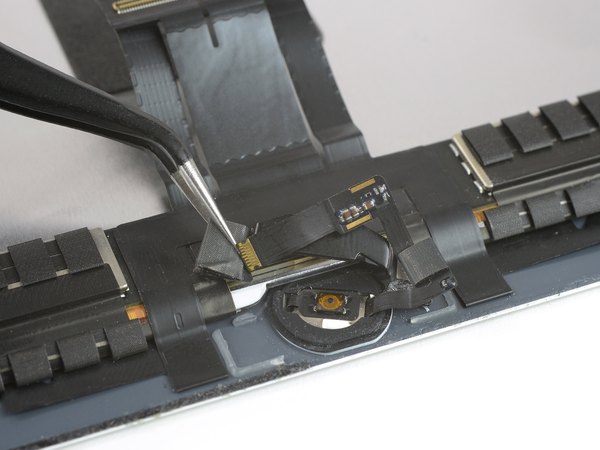

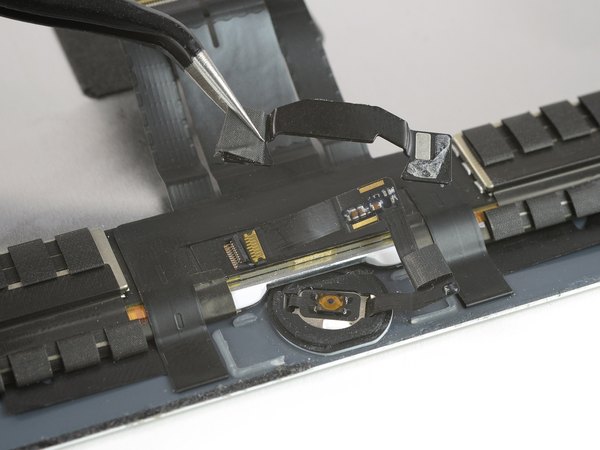

با استفاده از پنس، کابل فلت دکمه هوم رو مستقیم و به آرومی از داخل کانکتور ZIF بیرون بکش. حالا کابل فلت رو خیلی با احتیاط از روی کاور دکمه هوم جدا کن و یکم به سمت بالا تا کن تا سر راه نباشه.

اگه فلت سفت چسبیده بود، حتما دوباره گرمش کن تا راحت‌تر جدا بشه. این کابل به شدت حساسه. اگه پاره بشه یا آسیب ببینه، مجبور می‌شی دکمه هوم رو عوض کنی و در این صورت قابلیت اثر انگشت (Touch ID) برای همیشه از کار می‌افته.

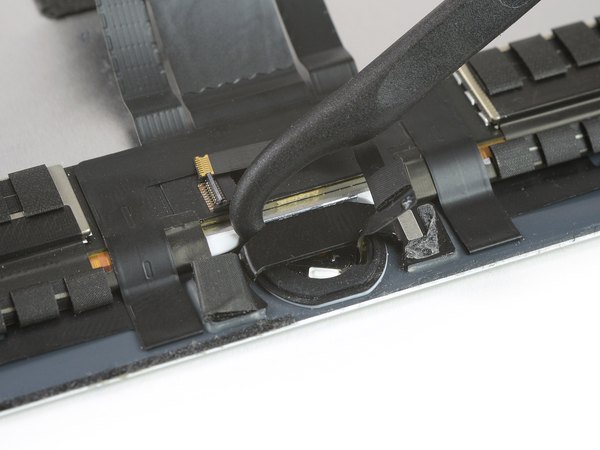

یه اسپاجر معمولی یا اسپاجر هالبرد رو بردار، لبه‌اش رو بنداز زیر براکت فلزی دکمه هوم و خیلی نرم به سمت لبه پایینی آیپد اهرم کن تا آزاد بشه.

چسب حرارتی که این براکت رو نگه داشته خیلی سرسخته. حتما از گرما استفاده کن تا کارت راحت‌تر بشه. اگه خیلی سفت بود، می‌تونی با نهایت دقت از یه تیغ کاتر برای بریدن چسب‌های زیرش استفاده کنی.

براکت دکمه هوم رو از سمت چپش بلند کن. خیلی با احتیاط اون رو به سمت بالای صفحه بکش تا کامل جدا بشه. فقط حواست باشه تو این مسیر به کابل دکمه هوم گیر نکنه.

موقع بستن دستگاه و بعد از جا زدن دکمه هوم روی ال‌سی‌دی جدید، باید این براکت رو دوباره سر جاش بچسبونی.

تا جایی که می‌تونی چسب‌های قدیمی روی براکت رو بتراش و بعد با الکل یا استون حسابی تمیزش کن. برای چسبوندن مجدد براکت می‌تونی از چسب‌های قوی، چسب قطره‌ای یا چسب دوطرفه صنعتی استفاده کنی. قبل از خشک شدن چسب، حتما مطمئن شو براکت دقیقا سر جاش تنظیم شده، وگرنه دکمه هوم موقع فشار دادن درست کار نمی‌کنه و کلیک نمی‌خوره.

ممکنه لازم باشه تا زمان خشک شدن چسب، از گیره‌های مخصوص استفاده کنی تا براکت رو محکم سر جاش نگه داره.

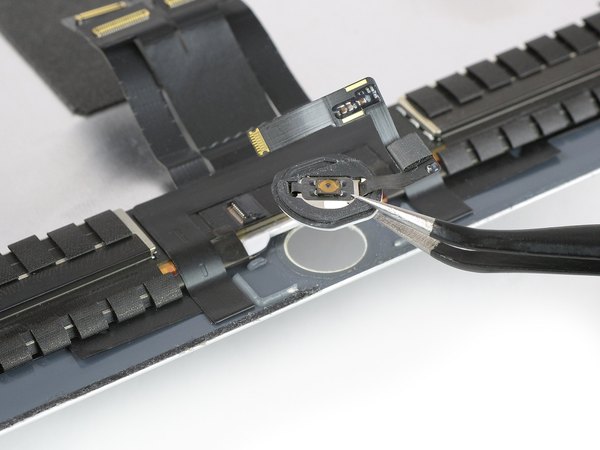

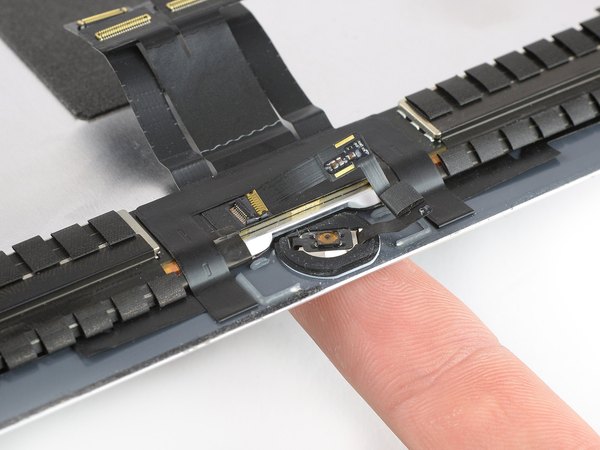

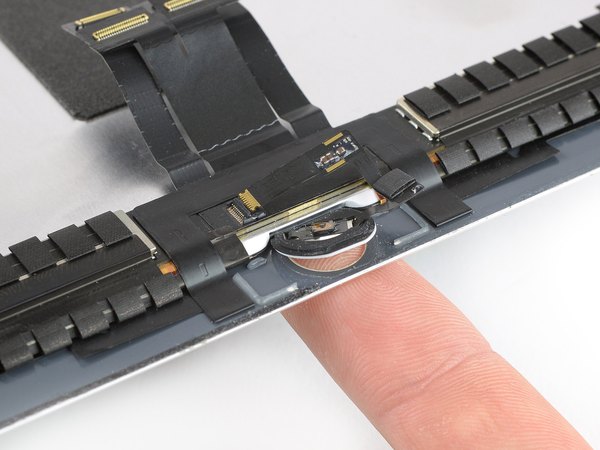

نوک انگشتت رو روی دکمه هوم (از قسمت جلوی شیشه) بذار و آروم به سمت داخل فشار بده. حالا دکمه هوم رو با دقت بردار.

اگه صفحه نمایشت ترک خورده بود، خیلی دقت کن که خرده شیشه‌های ریز به دکمه هوم نچسبیده باشن تا موقع انتقال به صفحه جدید، مشکلی پیش نیاد.

موقع بستن صفحه جدید، واشر لاستیکی دور دکمه هوم رو هم حتما به ال‌سی‌دی جدید منتقل کن تا آب‌بندی حفظ بشه.

قبل از اینکه آیپد رو پلمپ کنی، حتما روشنش کن و کارکرد دکمه هوم و اثر انگشت رو تست کن.

کار تمومه! حالا قطعه جدیدت رو با قطعه قدیمی مقایسه کن. ممکنه لازم باشه بعضی از پلاستیک‌های محافظ یا چسب‌های پشت ال‌سی‌دی جدید رو جدا کنی. برای بستن دستگاه، کافیه همین مراحلی که رفتیم رو از آخر به اول انجام بدی.

امیدواریم این آموزش از تیم آیسی‌مدار برات مفید بوده باشه و تونسته باشی آیپدت رو مثل روز اولش تعمیر کنی. اگه این راهنما به دردت خورد، حتما اون رو برای بقیه دوستان و همکارات هم بفرست تا تو تعمیراتشون ازش استفاده کنن. موفق باشی!
