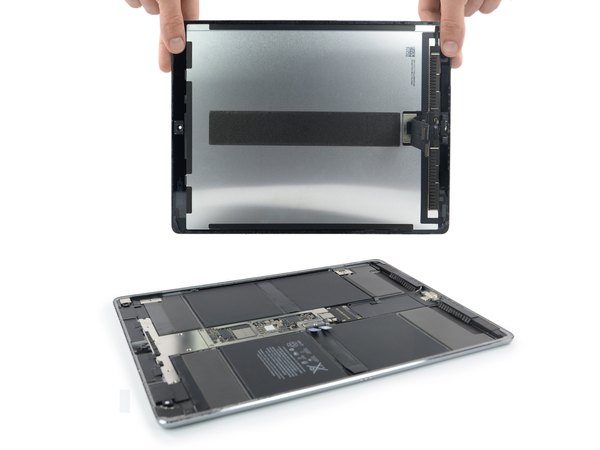

تعویض صفحه نمایش آیپد پرو ۱۲.۹ اینچ نسل ۲

قبل از شروع کار، اجازه بده شارژ باتری آیپد کاملا خالی بشه یا به زیر 25 درصد برسه. باتری پر از شارژ اگه موقع تعمیر و باز کردن آسیب ببینه، می‌تونه باعث آتش‌سوزی بشه.

تمام کابل‌های متصل به دستگاه رو جدا کن و آیپد رو کاملا خاموش کن.

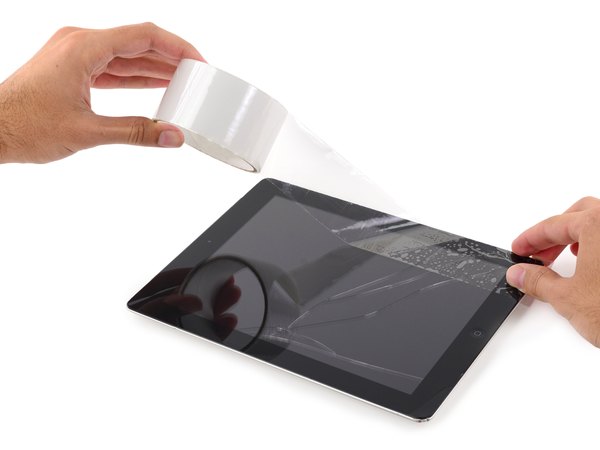

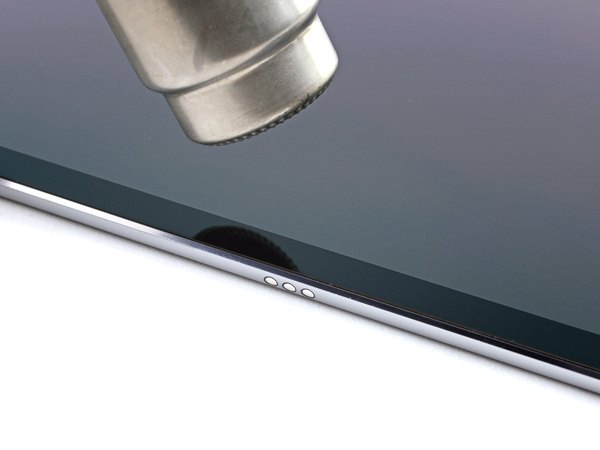

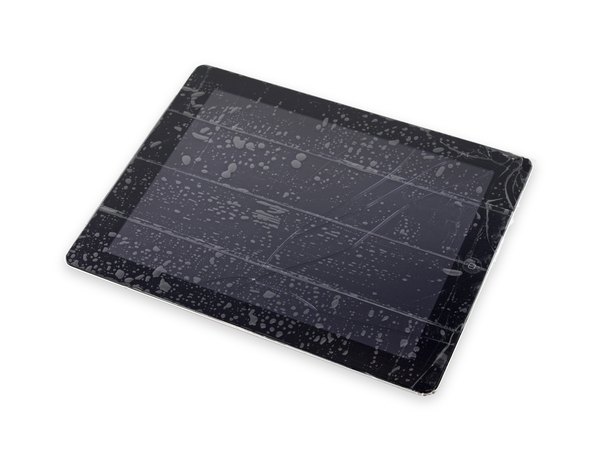

اگه صفحه نمایشت به‌شدت ترک خورده، روی کل صفحه رو با چند لایه چسب پهن شفاف بپوشون. این کار باعث میشه ساکشن کاپ راحت‌تر روی صفحه بچسبه و خرده شیشه‌ها هم پخش نشن. اگه بازم ساکشن کاپ نچسبید، می‌تونی از یه نوار چسب خیلی قوی استفاده کنی یا حتی ساکشن کاپ رو با چسب قطره‌ای روی صفحه شکسته فیکس کنی.

سعی کن بقیه مراحل کار رو دقیقا مثل آموزش پیش ببری. البته یادت باشه وقتی شیشه از قبل شکسته، حین کار ممکنه ترک‌ها بیشتر بشن و شاید لازم باشه با یه ابزار فلزی، تیکه‌های شیشه رو آروم خارج کنی.

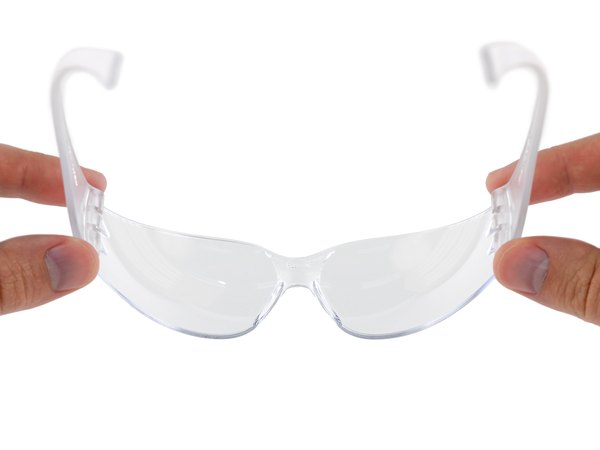

حتما از عینک ایمنی استفاده کن. ممکنه تیکه‌های شیشه به سمت چشمت پرتاب بشن.

برای باز کردن صفحه، باید از پیک بازکننده یا اسپاجر تیغه‌ای برای برش دادن چسب‌هایی که صفحه رو به فریم متصل کردن، استفاده کنی.

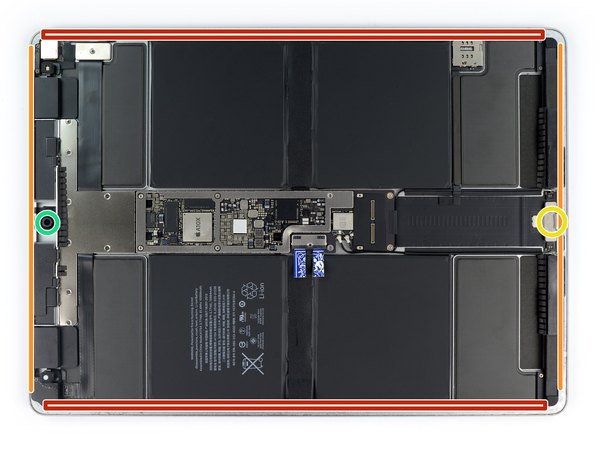

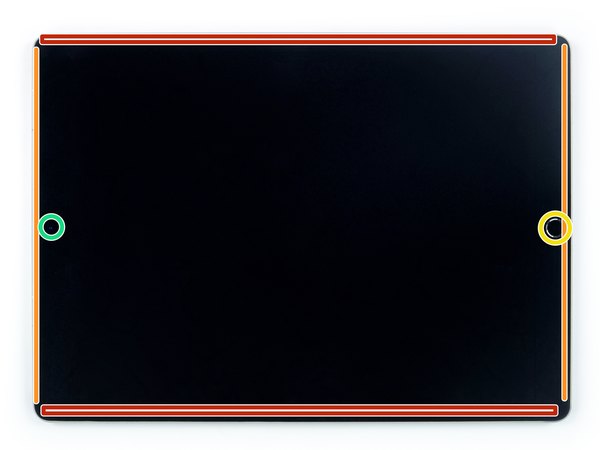

موقع برش دادن چسب‌ها، این ابعاد و نکات رو تو ذهنت داشته باش:

← چسب‌های روی لبه‌های بلند آیپد حدودا 4 میلی‌متر عرض دارن. ابزارت رو بیشتر از این مقدار داخل نبر، وگرنه ممکنه پنل تصویر رو خراب کنی.

← چسب‌های روی لبه‌های کوتاه تبلت حدود 2 میلی‌متر عرض دارن. تو این قسمت‌ها ابزار رو اصلا بیشتر از 2 میلی‌متر وارد نکن.

← وقتی به دکمه هوم و پورت شارژ نزدیک میشی، دستت رو خیلی آروم‌تر حرکت بده تا فلت‌ها پاره نشن.

← برش دادن چسب‌های اطراف دوربین سلفی هم خیلی حساسه. مراقب باش روی لنز خط نندازی یا کثیفش نکنی.

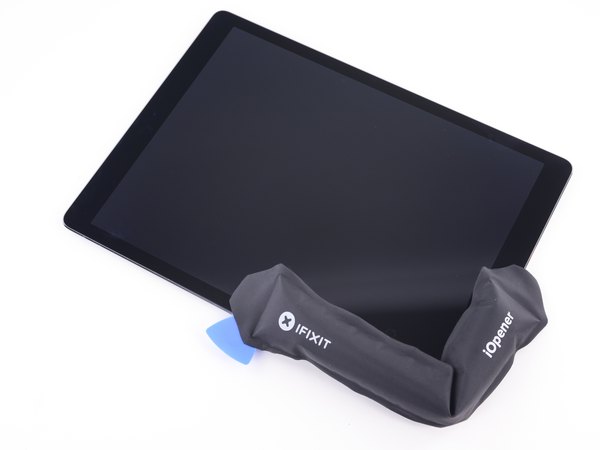

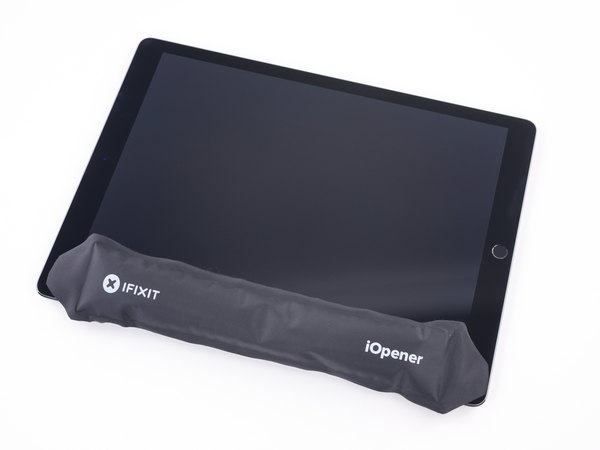

یه iOpener داغ رو بردار و روی لبه سمت چپ صفحه قرار بده تا چسب‌های زیرش نرم بشن. اجازه بده حداقل 5 دقیقه بمونه.

اگه iOpener نداری، سشوار معمولی یا سشوار صنعتی هم کارت رو راه میندازه. فقط حواست باشه که حرارت رو تو یه نقطه متمرکز نکنی که دستگاه بسوزه.

چسب‌های صفحه آیپد خیلی قوی هستن و شیشه هم ظریفه. احتمالا حین کار مجبور میشی هر بخش رو چند بار گرم کنی تا خوب نرم بشه.

سه مرحله بعدی درباره نحوه استفاده از ابزار Anti-Clamp هست که باز کردن صفحه رو راحت‌تر می‌کنه. اگه این ابزار رو تو دست‌وبالت نداری، این سه مرحله رو رد کن و از روش جایگزین (ساکشن کاپ معمولی) استفاده کن.

برای استفاده اصولی از گیره Anti-Clamp، به نکاتی که گفته میشه خوب دقت کن.

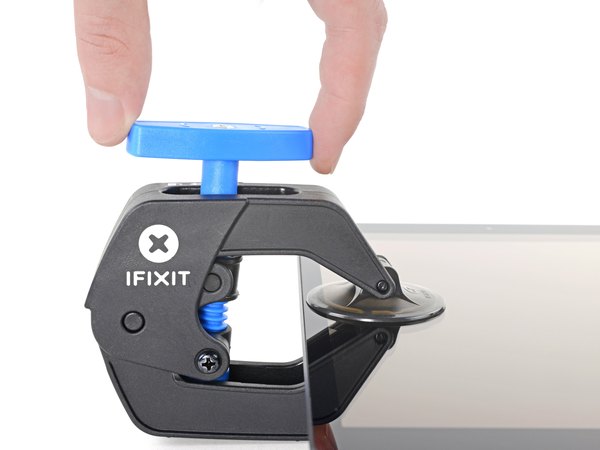

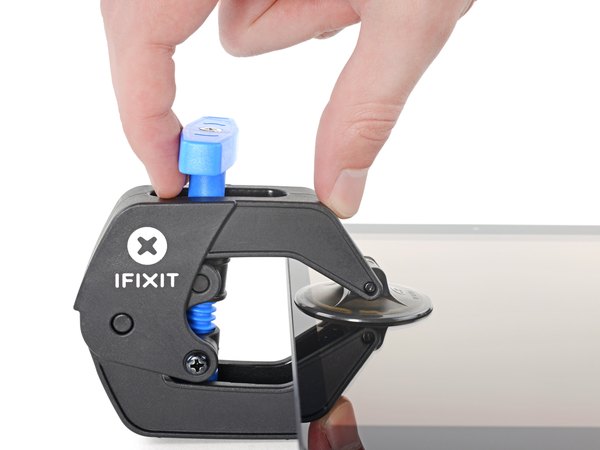

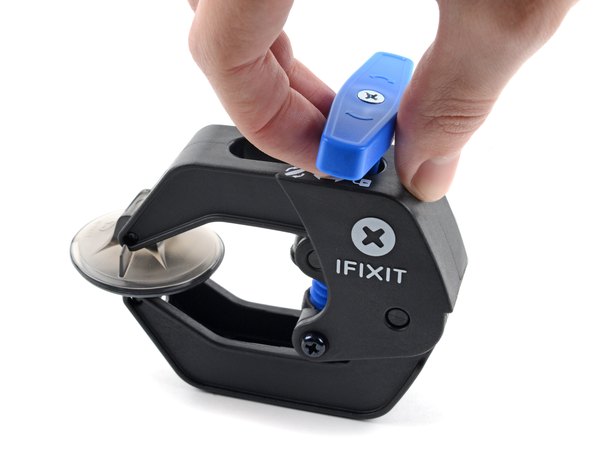

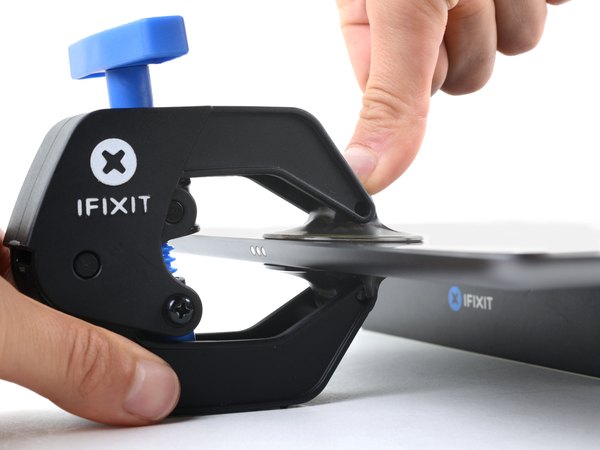

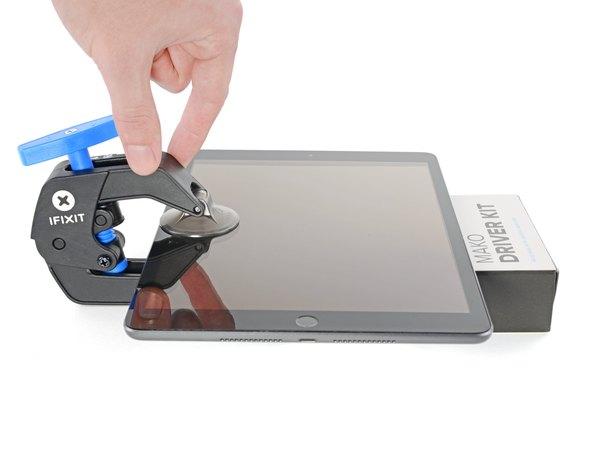

دسته آبی رنگ گیره رو به سمت عقب بکش تا بازوها آزاد بشن. یه شیء مسطح زیر آیپد بذار تا دستگاه بین ساکشن کاپ‌ها دقیقا تراز و بدون شیب قرار بگیره. کاپ‌های مکنده رو وسط لبه سمت چپ تنظیم کن؛ یکی روی صفحه و یکی زیر قاب پشتی. بخش پایینی گیره رو محکم نگه دار و کاپ بالایی رو روی صفحه فشار بده تا حسابی بچسبه.

اگه دیدی سطح آیپد لیزه و گیره سر می‌خوره، می‌تونی یه تکه چسب پهن روی اون قسمت بچسبونی تا چسبندگی بهتر بشه.

دسته آبی رو به جلو فشار بده تا بازوها قفل بشن. حالا دسته رو در جهت عقربه‌های ساعت بچرخون. این کار رو تا زمانی ادامه بده که حس کنی ساکشن کاپ‌ها دارن کش میان و روی صفحه فشار میارن.

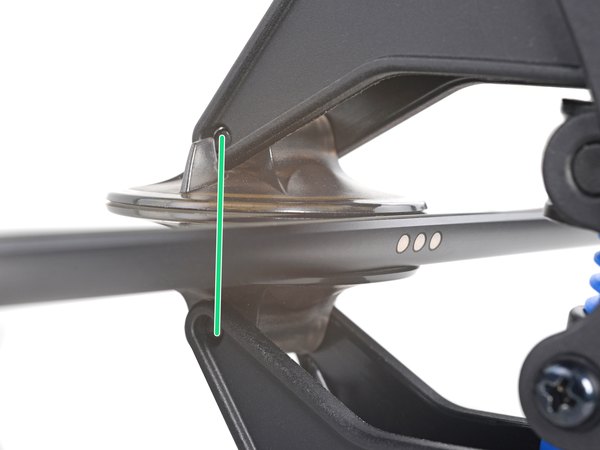

← مراقب باش ساکشن کاپ‌ها همیشه دقیقا روبه‌روی هم باشن. اگه دیدی دارن کج میشن، مکش رو کمی آزاد کن، ابزار رو تراز کن و دوباره فشار بیار.

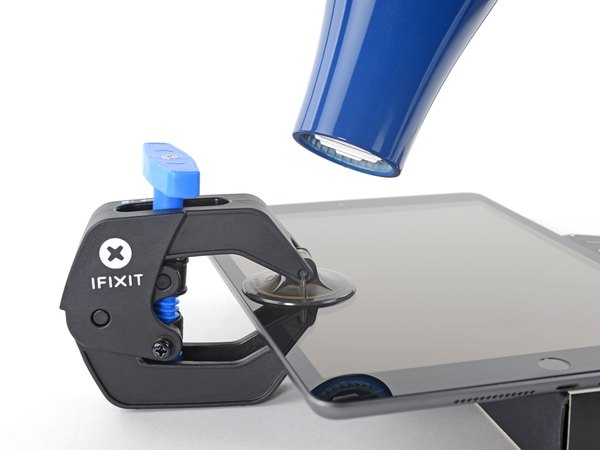

حدود یه دقیقه صبر کن. تو این زمان چسب‌های گرم شده کم‌کم کش میان و یه شکاف کوچیک بین صفحه و بدنه باز میشه. اگه شکافی ایجاد نشد، یعنی صفحه هنوز خوب گرم نشده. سشوار رو بردار و دوباره لبه سمت چپ رو حسابی حرارت بده.

موقع استفاده از سشوار، حرارت رو یکجا نگه ندار و مرتب دستت رو حرکت بده تا صفحه نسوزه.

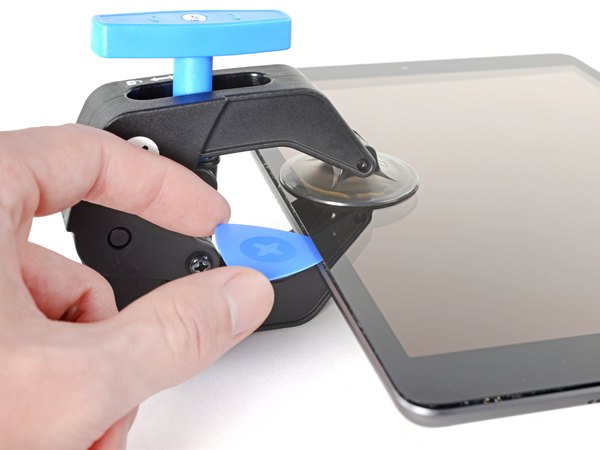

به محض اینکه گیره تونست یه شکاف کوچیک باز کنه، سریع یه پیک بازکننده رو داخل اون درز قرار بده.

اگه گیره نتونست درز رو باز کنه، دوباره اون ناحیه رو گرم کن و دستگیره رو فقط نیم دور به سمت راست بچرخون.

هرگز دستگیره رو بیشتر از نیم دور تو هر دفعه نچرخون و حتما بین هر چرخش یه دقیقه صبر کن. بذار فشار گیره و زمان کار رو برات انجام بدن، نه زور بازو!

چون از Anti-Clamp استفاده کردی، دو مرحله بعدی رو نادیده بگیر.

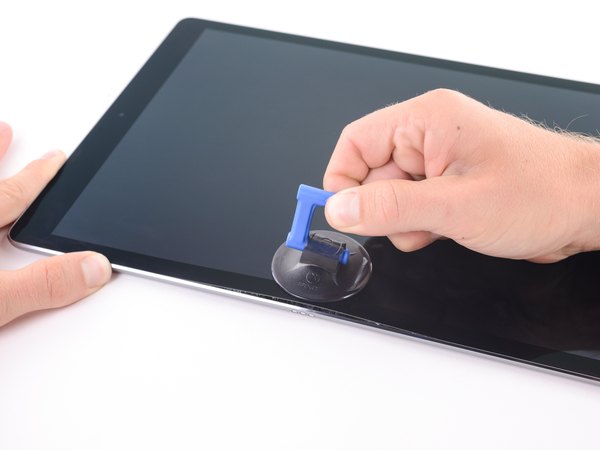

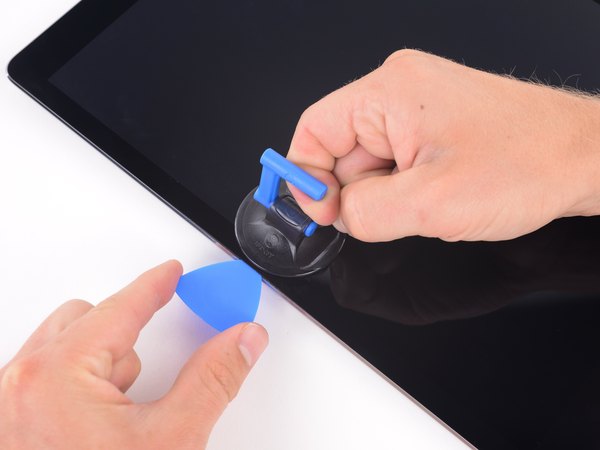

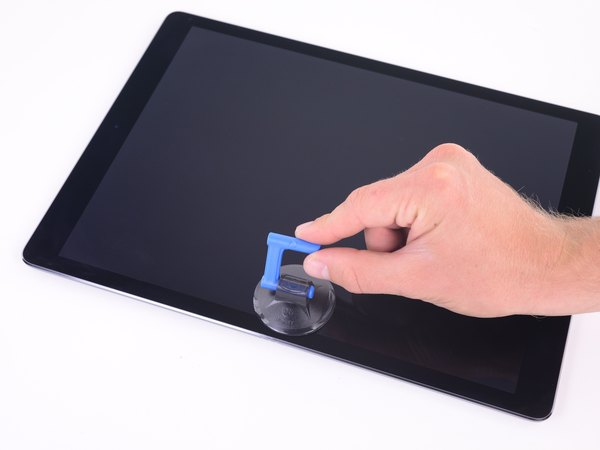

وقتی لبه دستگاه با حرارت کاملا گرم شد، ساکشن کاپ رو روی لبه سمت چپ صفحه، دقیقا بالای پورت کانکتور هوشمند (Smart Connector) و تا جایی که می‌تونی نزدیک به لبه بچسبون.

با یک دستت گوشه‌های آیپد رو محکم روی میز نگه دار و با دست دیگه ساکشن کاپ رو آروم به سمت بالا بکش. این کار رو چند بار تکرار کن تا چسب‌ها ضعیف بشن و یه درز کوچیک باز بشه.

اگه حین کار لبه دستگاه سرد شد، دوباره با iOpener بهش گرما بده.

وقتی یه شکاف کوچیک ایجاد شد، نوک یه پیک بازکننده رو سریع واردش کن.

پیک رو بیشتر از 3 الی 4 میلی‌متر داخل دستگاه نبر، چون ممکنه به پنل تصویر آسیب دائمی بزنی.

حالا iOpener داغ رو برای حداقل 2 دقیقه بذار روی گوشه پایین سمت چپ آیپد (از جایی که پیک قرار داره تا دکمه هوم). وقتی چسب خوب نرم شد، یه پیک دیگه یا اسپاجر تیغه‌ای رو دقیقا کنار پیک اول وارد درز کن.

ابزار رو بیشتر از 3 تا 4 میلی‌متر داخل نبر تا قطعات سالم بمونن.

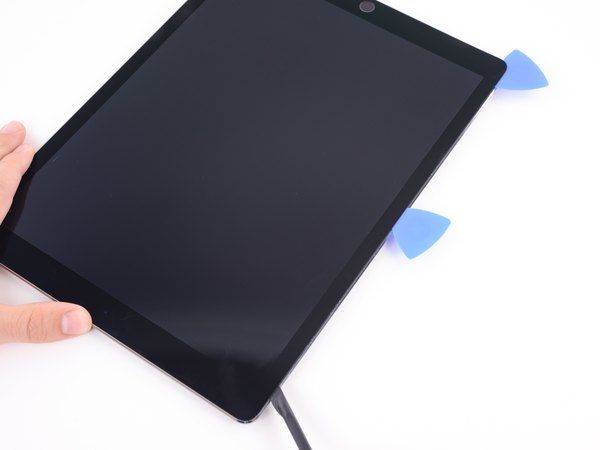

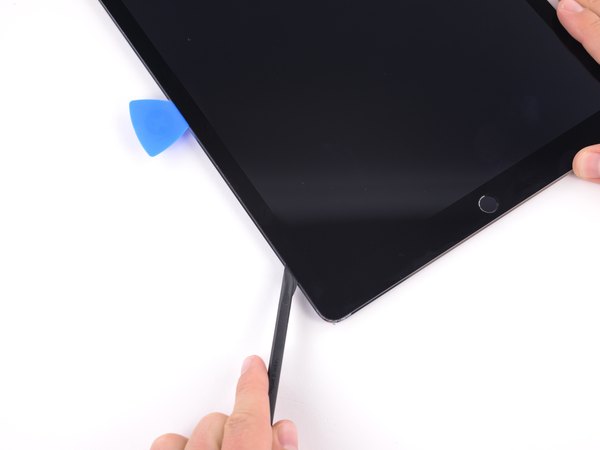

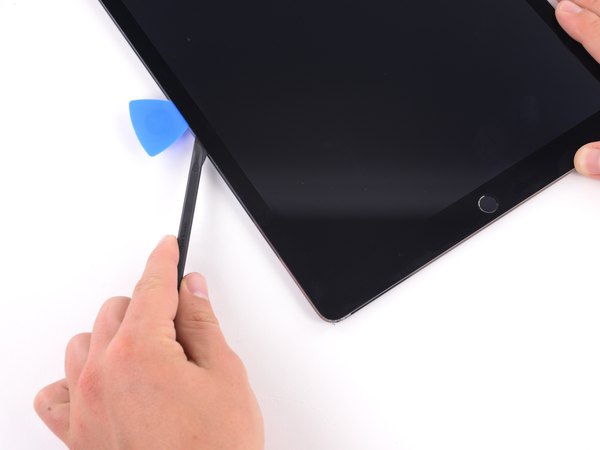

با پیک یا اسپاجر تیغه‌ای، شروع کن به بریدن چسب‌های سمت چپ و پایین آیپد. اگه حس کردی تیغه گیر می‌کنه، دوباره اون قسمت رو گرم کن و ادامه بده.

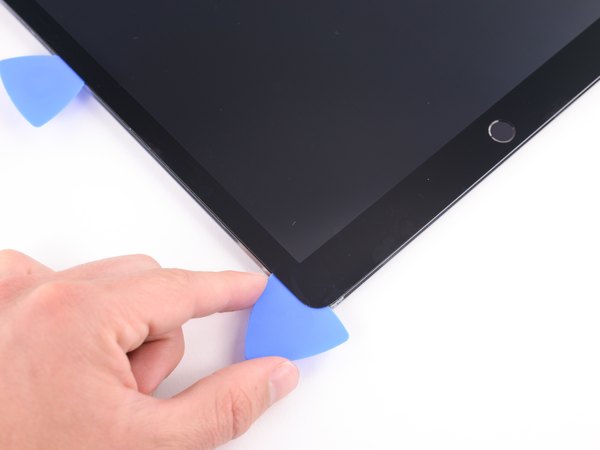

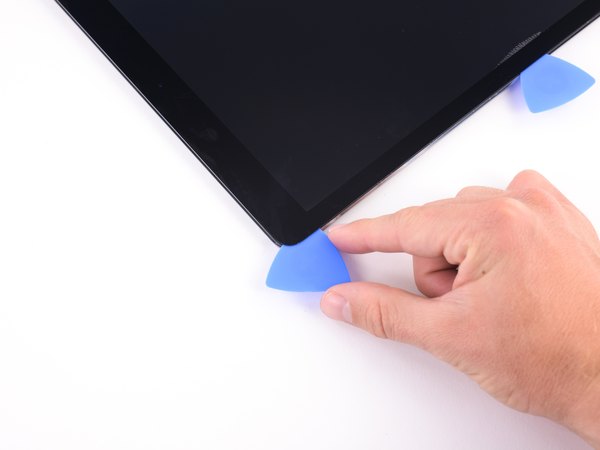

برای اینکه چسب‌هایی که بریدی دوباره به هم نچسبن، یه پیک بازکننده رو تو گوشه پایین سمت چپ جا بذار.

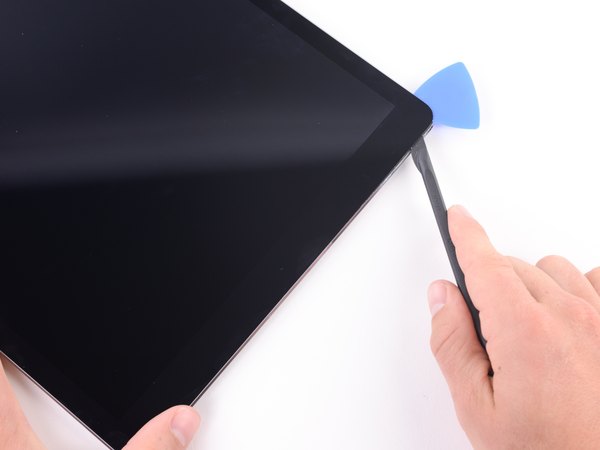

این بار iOpener رو روی گوشه بالا سمت چپ (از پیک اول تا نزدیکی دوربین سلفی) بذار و حداقل 2 دقیقه صبر کن. یه پیک بازکننده یا اسپاجر تیغه‌ای بردار و در امتداد لبه بالایی سمت چپ حرکتش بده تا چسب‌ها بریده بشن.

اگه حرکت ابزار سخت شد، حتما دوباره اون لبه رو با حرارت نرم کن.

همیشه یادت باشه عمق ورود ابزار تو این قسمت بیشتر از 3 تا 4 میلی‌متر نشه.

مثل قبل، یه پیک رو زیر گوشه بالا سمت چپ رها کن تا مانع از چسبیدن دوباره صفحه بشه.

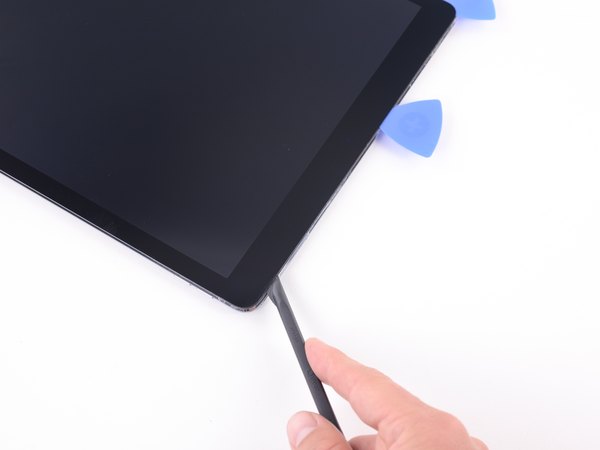

دوباره iOpener رو داغ کن و برای حداقل 2 دقیقه روی کل لبه بالایی دستگاه قرار بده. با پیک بازکننده یا اسپاجر تیغه‌ای، چسب‌های لبه بالایی رو ببر. اما حواست باشه قبل از رسیدن به دوربین سلفی متوقف بشی.

تو لبه بالایی، ابزار رو اصلا بیشتر از 2 میلی‌متر وارد نکن تا به قطعات حساس صدمه نزنی.

هرجا حس کردی چسب مقاومت می‌کنه، با حرارت نرمش کن.

یه پیک رو دقیقا قبل از دوربین سلفی قرار بده تا اون قسمت هم باز بمونه.

یک بار دیگه iOpener رو روی لبه بالایی داغ کن و 2 دقیقه صبر کن. پیک بازکننده رو با احتیاط از روی دوربین سلفی رد کن و درست بعد از اون وارد درز کن. حالا با ابزارت بقیه چسب‌های لبه بالایی رو تا انتهای سمت راست ببر.

باز هم تاکید می‌کنم، عمق مجاز برای وارد کردن ابزار در لبه بالایی فقط 2 میلی‌متره.

بدون گرم کردن چسب‌ها به هیچ وجه زور نزن.

یه پیک بازکننده رو زیر گوشه بالا سمت راست جا بده تا درز صفحه بسته نشه.

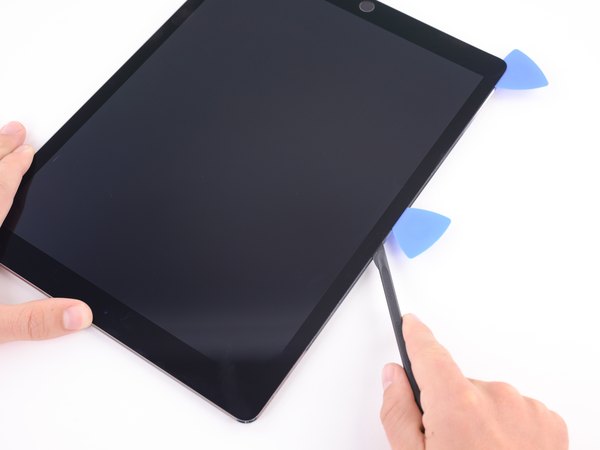

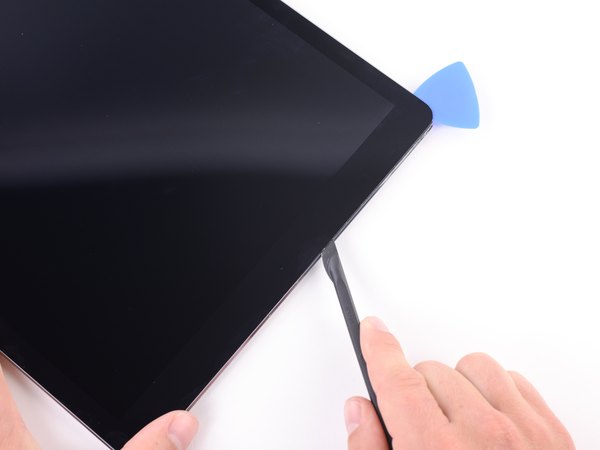

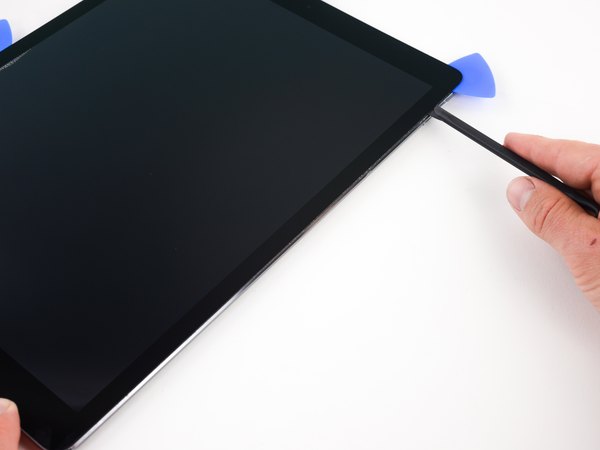

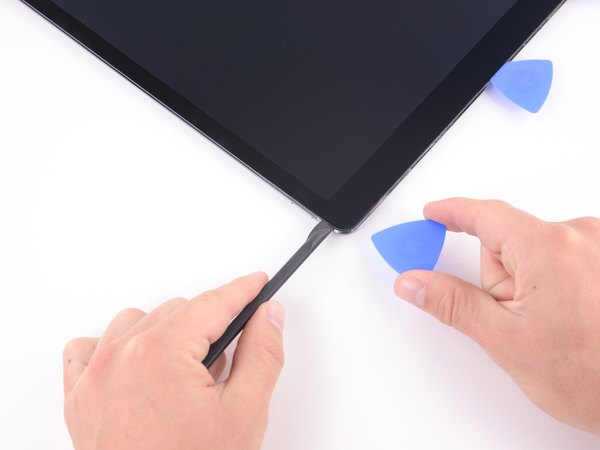

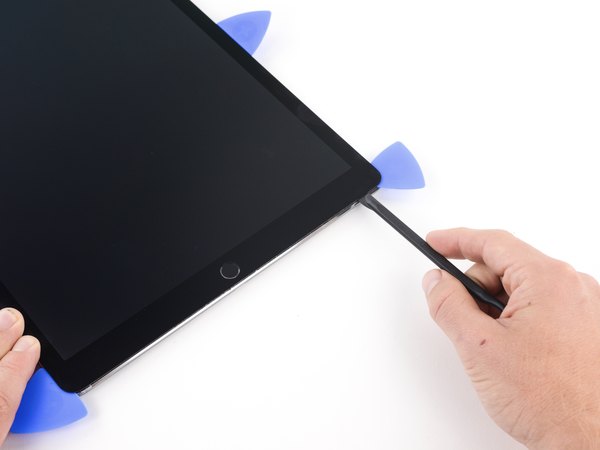

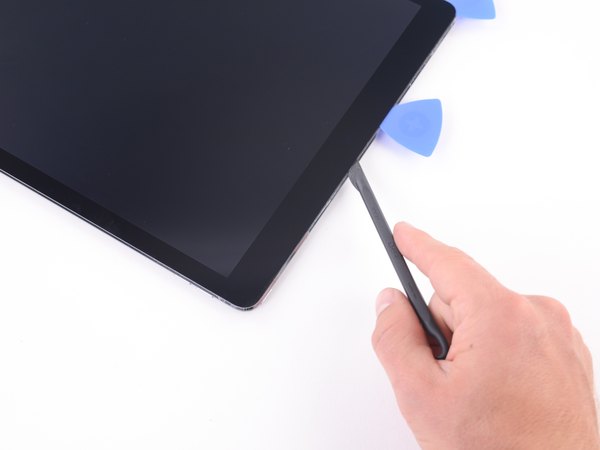

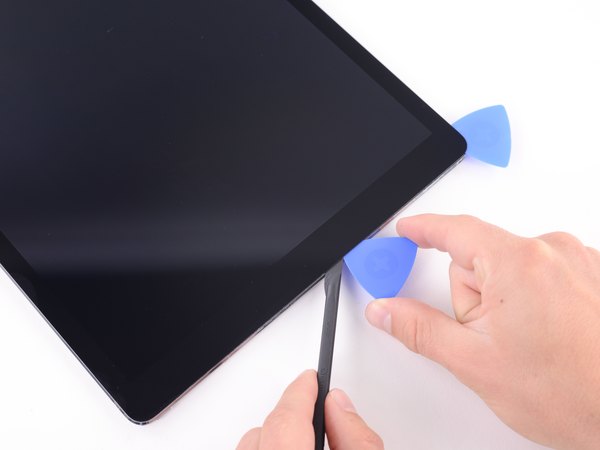

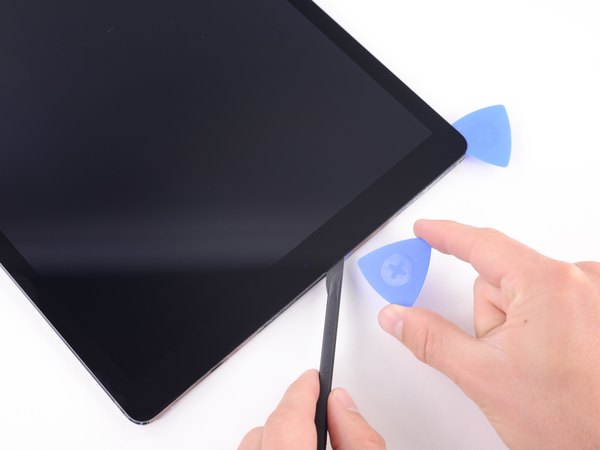

حالا نوبت لبه سمت راسته. iOpener داغ رو برای 5 دقیقه روی این لبه قرار بده. پیک یا اسپاجر تیغه‌ای رو وارد کن و در امتداد لبه سمت راست به پایین بکش تا چسب‌ها بریده بشن.

در این لبه هم عمق ورود ابزار نباید بیشتر از 3 تا 4 میلی‌متر باشه.

برای محکم‌کاری، یه پیک رو وسط لبه سمت راست بذار تا چسب‌ها دوباره به هم نگیرن.

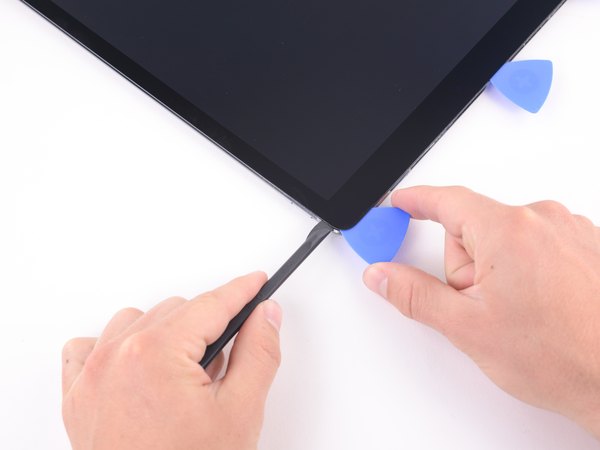

با رسیدن به انتهای لبه، یه پیک رو زیر گوشه پایین سمت راست قرار بده.

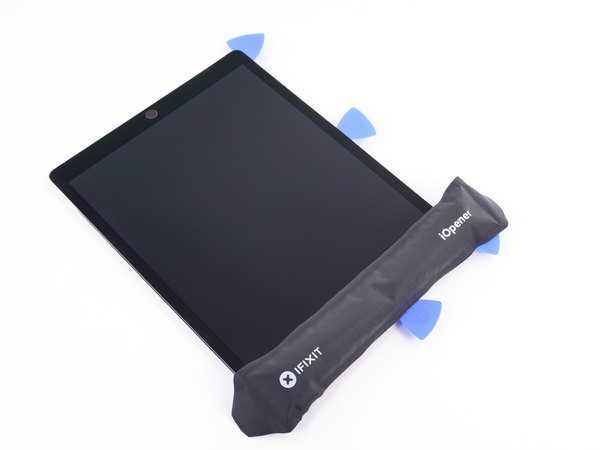

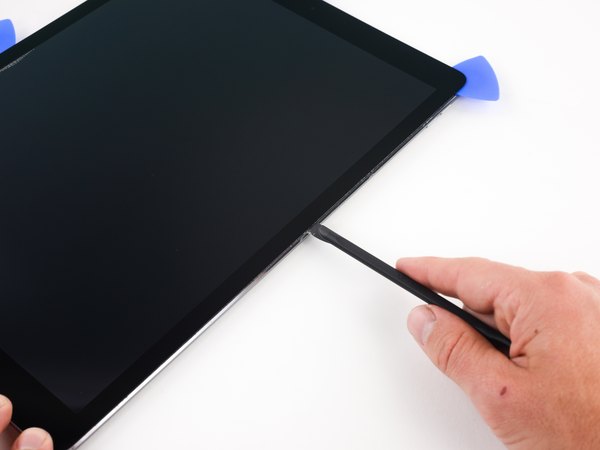

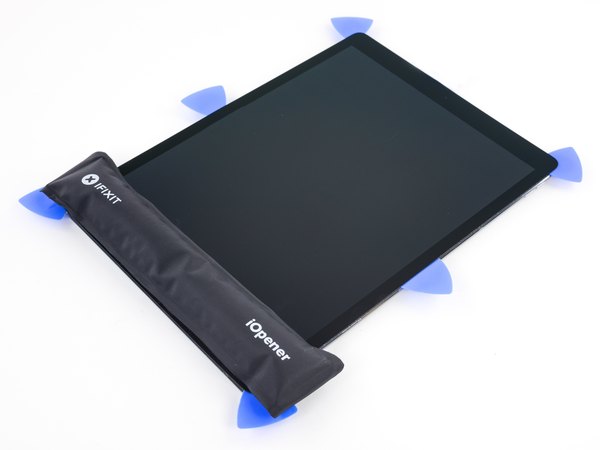

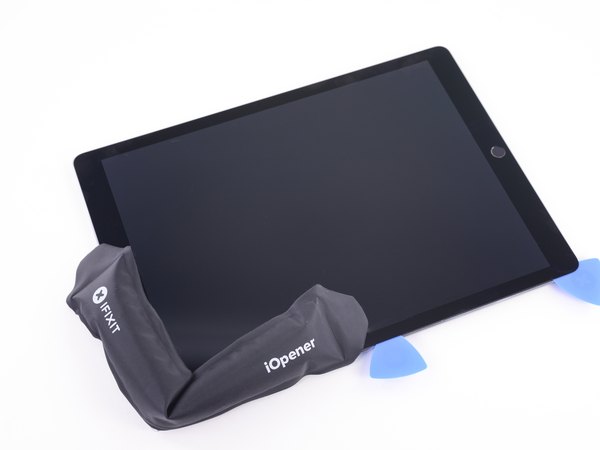

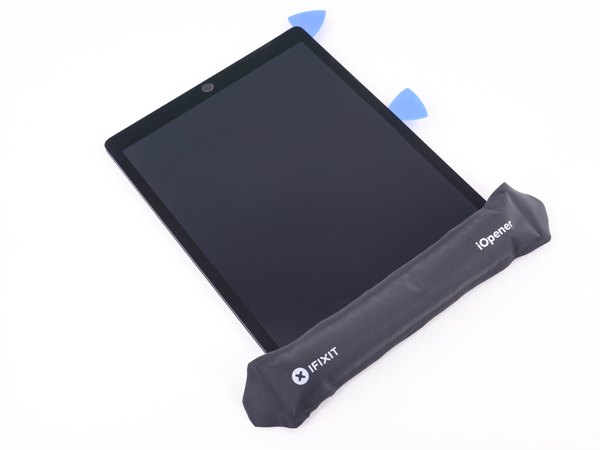

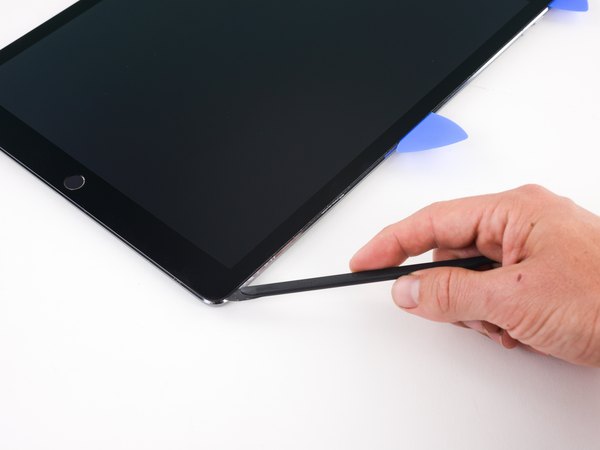

مجددا iOpener رو گرم کن و این بار روی لبه پایینی دستگاه به مدت حداقل 2 دقیقه قرار بده. پیک رو زیر گوشه پایین سمت راست وارد کن. آروم پیک رو در امتداد لبه پایینی بکش، اما حدود 12 میلی‌متر مونده به دکمه هوم، دست نگه دار.

تو لبه پایینی عمق نفوذ ابزار نباید از 2 میلی‌متر بیشتر بشه تا خطر خرابی فلت‌ها کم بشه.

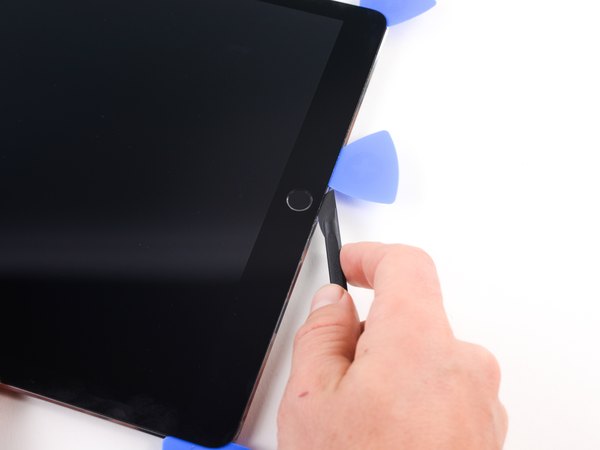

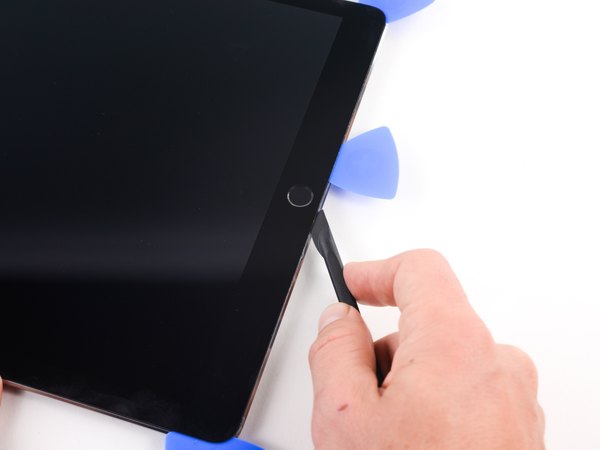

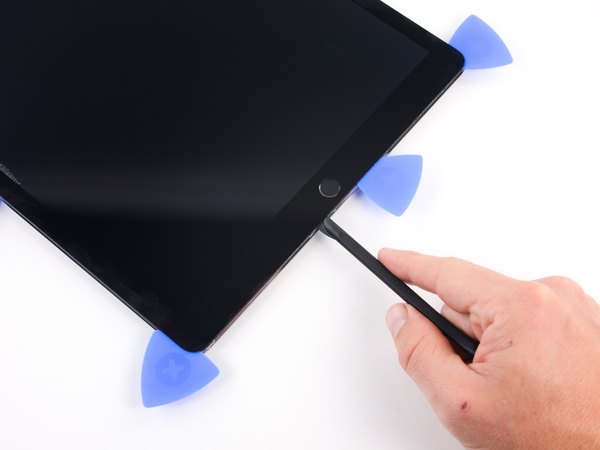

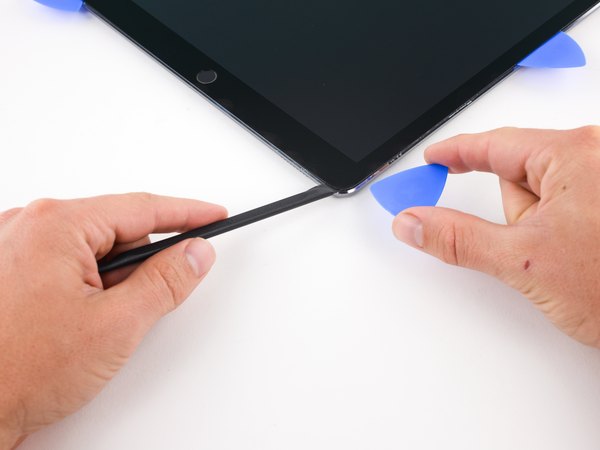

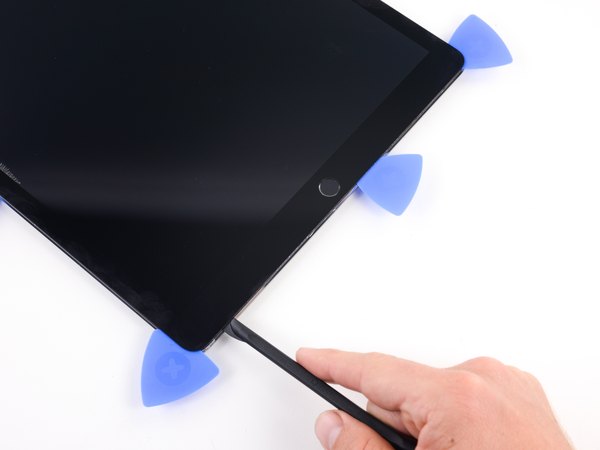

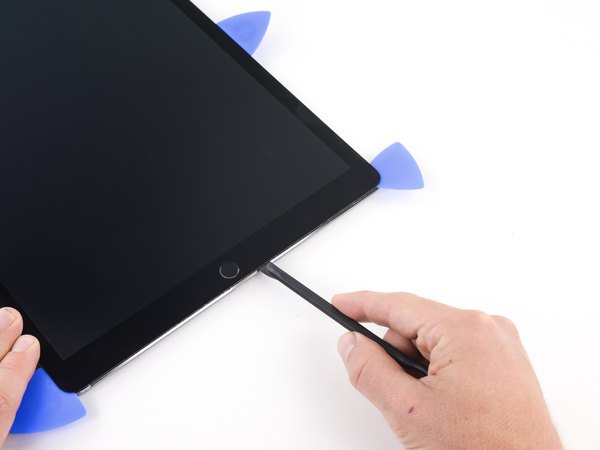

یه پیک درست قبل از دکمه هوم قرار بده تا شکاف باز بمونه. حالا با نوک یه پیک یا اسپاجر تیغه‌ای، با نهایت دقت چسب‌های زیر دکمه هوم رو برش بده.

اینجا حساس‌ترین نقطه‌ست؛ اگه ابزار بیشتر از 2 میلی‌متر وارد بشه، فلت دکمه هوم پاره میشه و دردسر بزرگی درست می‌کنه.

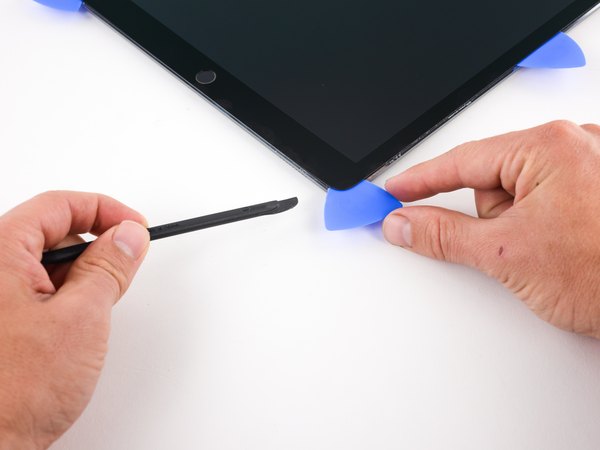

حالا یه پیک رو درست بعد از دکمه هوم بذار تا این بخش حساس رو با موفقیت رد کرده باشی. با ابزارت باقی‌مونده چسب‌های لبه پایینی رو تا رسیدن به نقطه شروع ببر.

تو این مرحله، تقریبا تمام چسب‌های دور صفحه بریده شدن. اگه جایی حس می‌کنی هنوز گیر داره، یه پیک بردار و آروم در امتداد اون لبه حرکت بده تا صفحه کاملا آزاد بشه.

اگه دیدی بخشی از چسب واقعا مقاومت می‌کنه، با زور جداش نکن؛ فقط کمی با iOpener بهش گرما بده.

تصاویری که تو این دو مرحله می‌بینی مربوط به آیپد پرو 12.9 نسل 1 هست. ظاهر قطعات داخلی کمی متفاوته اما روش چسب زدن و نگه داشتن صفحه کاملا یکسانه.

کابل‌های صفحه نمایش تو این آیپد خیلی کوتاه‌ن. قبل از هر حرکتی، حتما این مرحله و مرحله بعدی رو کامل بخون.

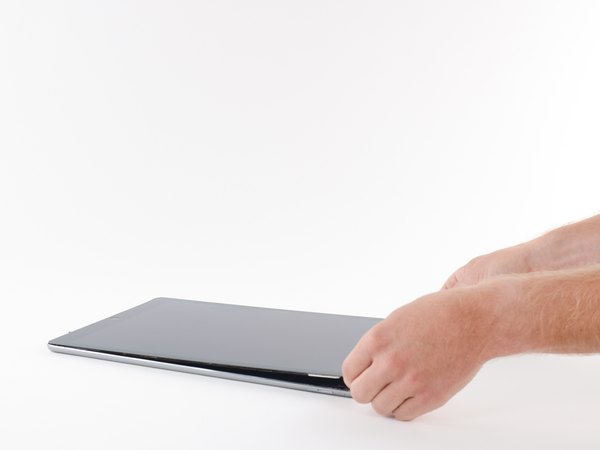

هرگز صفحه رو مثل یه کتاب از سمت لبه پایینی باز نکن! کابل‌ها انقدر طول ندارن که این کشش رو تحمل کنن. موقع بلند کردن صفحه، باید کل صفحه رو کمی به سمت دوربین سلفی هل بدی وگرنه فلت‌ها پاره میشن.

همچنین حواست باشه که صفحه رو بیشتر از زاویه 90 درجه بالا نبری.

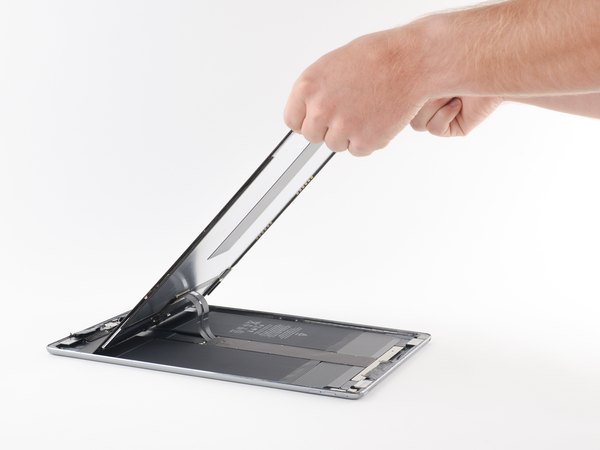

لبه بالایی صفحه رو کمی بلند کن و همزمان کل صفحه رو به سمت دوربین سلفی سر بده تا به قطعات داخلی دسترسی پیدا کنی. برای اینکه صفحه سر نخوره و فلت‌ها کشیده نشن، لبه پایینی صفحه رو با چسب کاغذی محکم به فریم بچسبون.

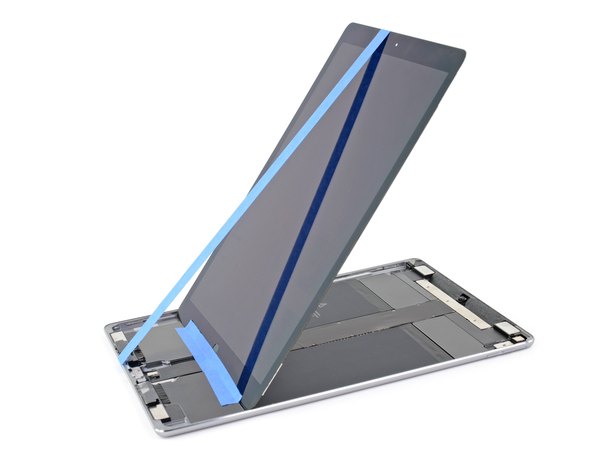

این مرحله یه روش خوب برای نگه داشتن صفحه با استفاده از چسب کاغذی رو نشون می‌ده. هر روشی که انتخاب می‌کنی، فقط مطمئن شو کابل‌های صفحه تحت کشش قرار نگیرن.

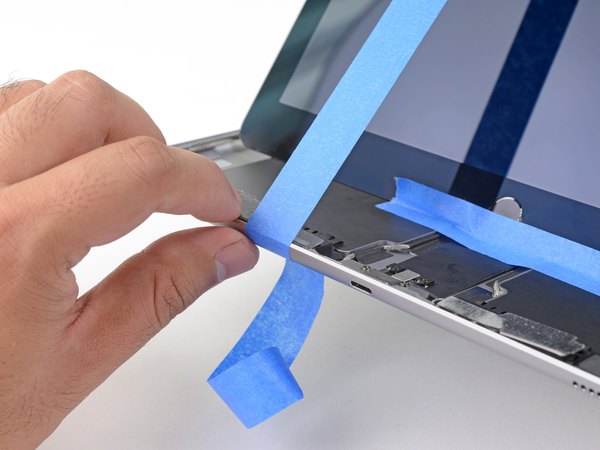

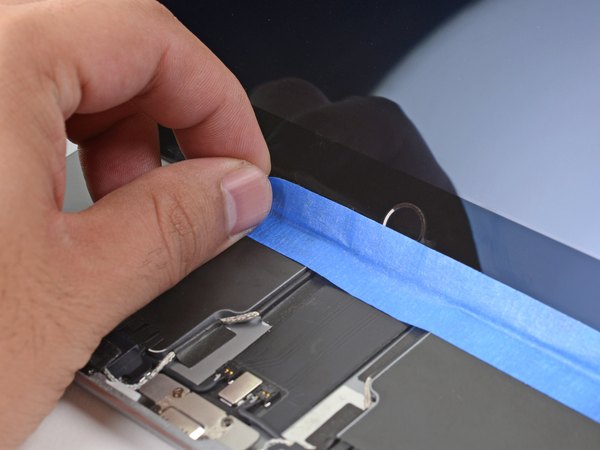

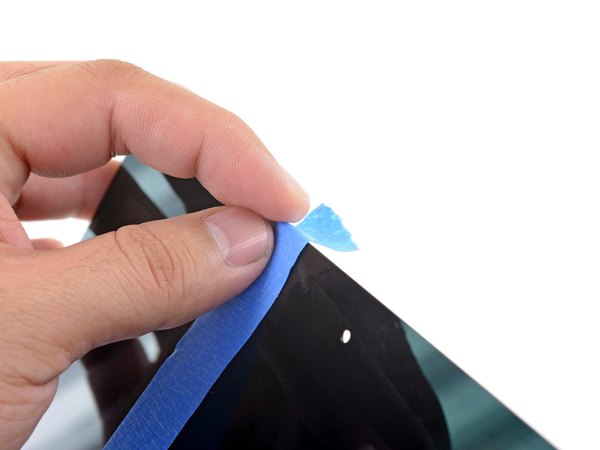

یه نوار بلند از چسب کاغذی بردار و به لبه بالایی صفحه نمایش بچسبون. چسب رو کامل روی لبه تا کن تا محکم بشه. سر دیگه نوار چسب رو به لبه پایینی فریم آیپد وصل کن تا صفحه به‌صورت زاویه‌دار (مثل یه خیمه) ثابت بمونه. چک کن که چسب‌ها شل نشن.

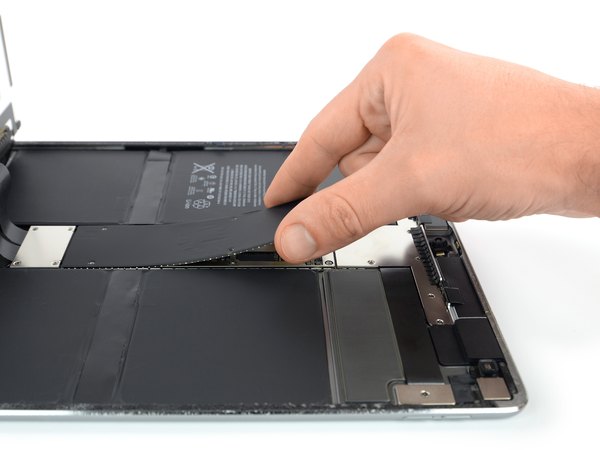

قبل از انجام هر کار دیگه‌ای، قطع کردن باتری واجبه. اگه وقتی باتری وصله کابل‌های صفحه رو قطع یا وصل کنی، ممکنه یه اتصالی رخ بده که آیسی تاچ رو برای همیشه بسوزونه.

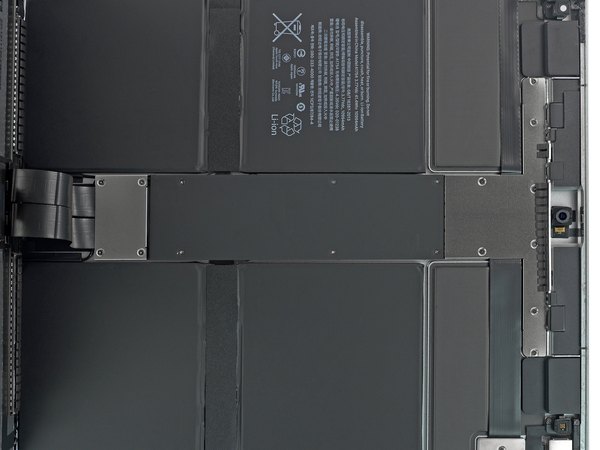

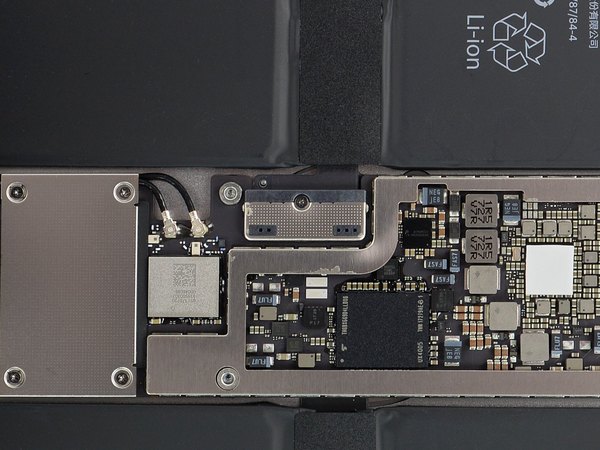

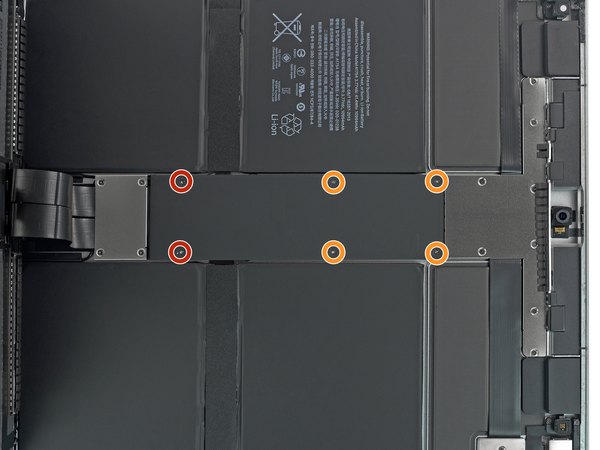

پیچ‌گوشتی فیلیپس رو بردار و این 6 تا پیچ شیلد فلزی محافظ برد رو باز کن:

← دو پیچ با طول 2.4 میلی‌متر

← چهار پیچ با طول 1.2 میلی‌متر

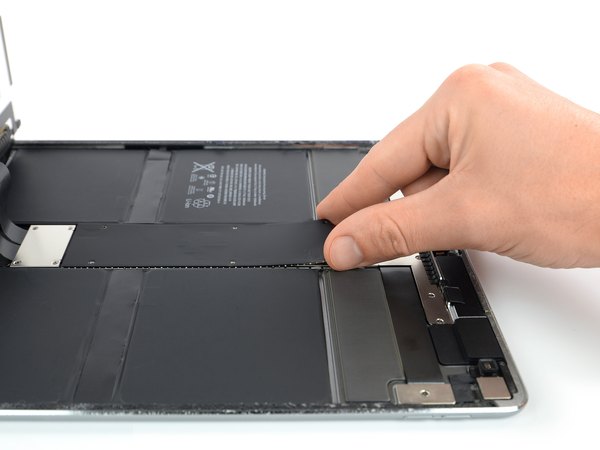

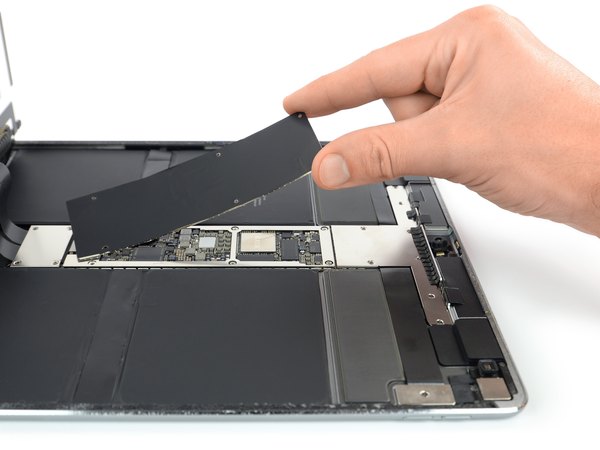

لبه شیلد محافظ رو از سمتی که به بالای آیپد نزدیک‌تره، کمی بلند کن. حالا شیلد رو به آرومی از روی مادربرد جدا کن.

چون این شیلد با گیره‌های کوچیکی به برد وصله، جدا کردنش یکم زور می‌خواد و ممکنه کمی خم بشه. نگران نباش، فقط سعی کن زیاد کج‌وکوله نشه تا موقع بستن خودش صاف بشه.

شیلد فلزی رو کاملا بردار و کنار بذار.

← یه پیچ 1.6 میلی‌متری روی کانکتور باتری هست؛ با پیچ‌گوشتی فیلیپس بازش کن.

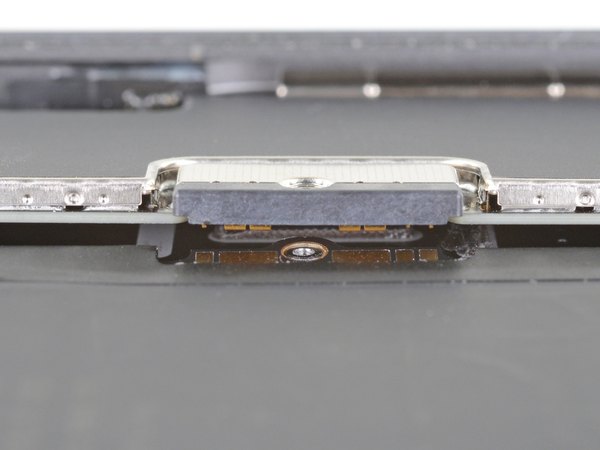

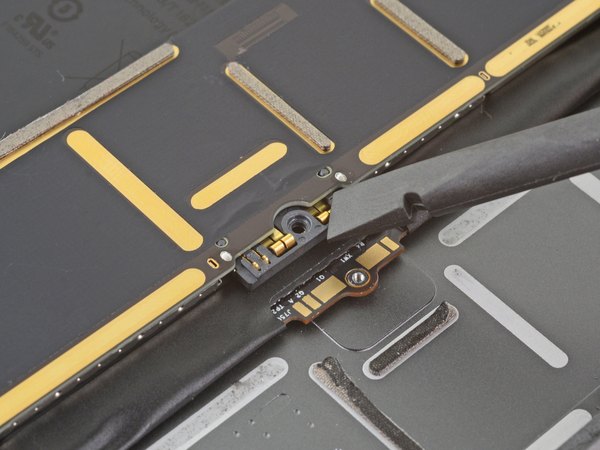

این عکس‌ها دقیقا نشون می‌دن که کانکتور باتری زیر مادربرد چطوریه. این عکس‌ها رو تو ذهنت داشته باش تا بدونی چطور باید باتری رو ایمن قطع کنی.

اگه دقت کنی، کانکتور باتری یه سری پین فنری روی برد داره که به پدهای تماس باتری فشار میارن. برای قطع کردن جریان برق، باید یه جسم نازک و منعطف رو بین این نقطه‌های تماس قرار بدی.

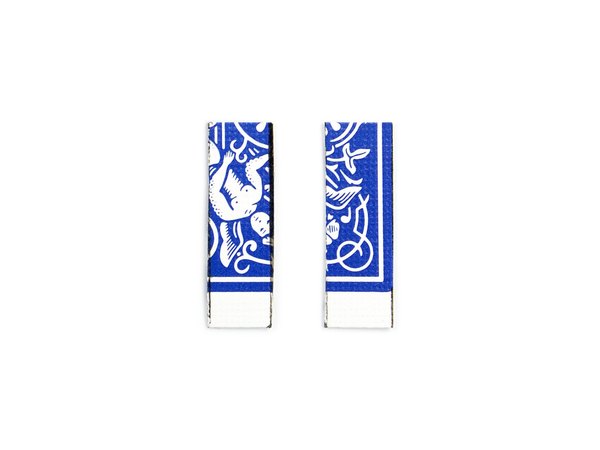

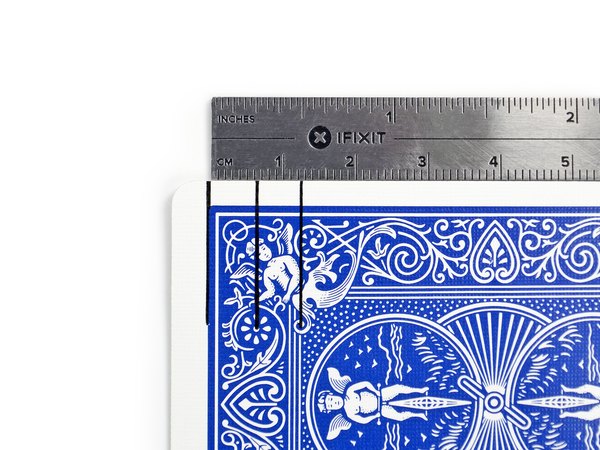

یه کارت پلاستیکی یا کارت بازی بردار و با قیچی، دو تا نوار کوچیک به ابعاد 6 در 20 میلی‌متر ازش ببر. از این نوارها برای عایق کردن اتصال باتری استفاده می‌کنیم.

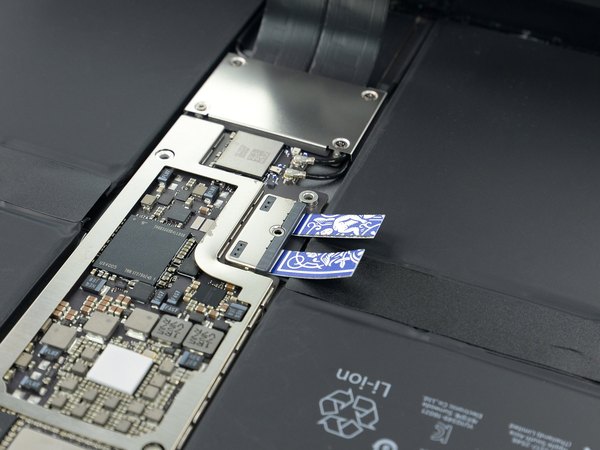

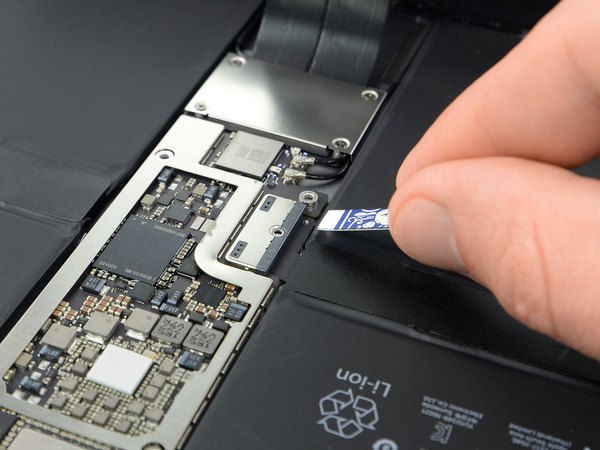

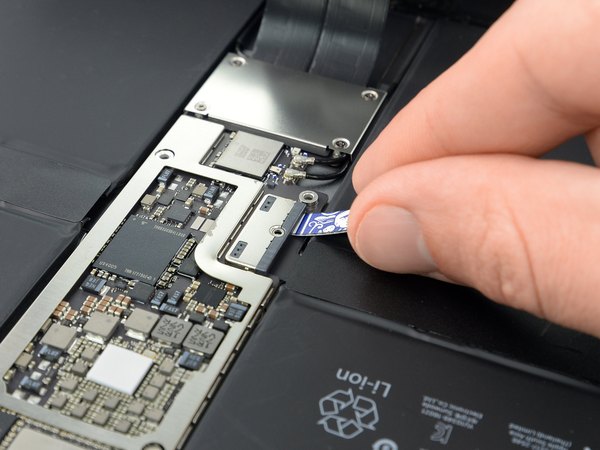

این دو تا نوار رو به‌آرومی در دو طرف کانکتور باتری، تا جایی که جا داره به سمت داخل فشار بده تا جریان برق کاملا قطع بشه.

می‌تونی از ابزار عایق باتری آماده هم استفاده کنی. مراقب باش نوارها رو با زور زیاد زیر کانکتور نچپونی که پایه‌ها خراب بشن.

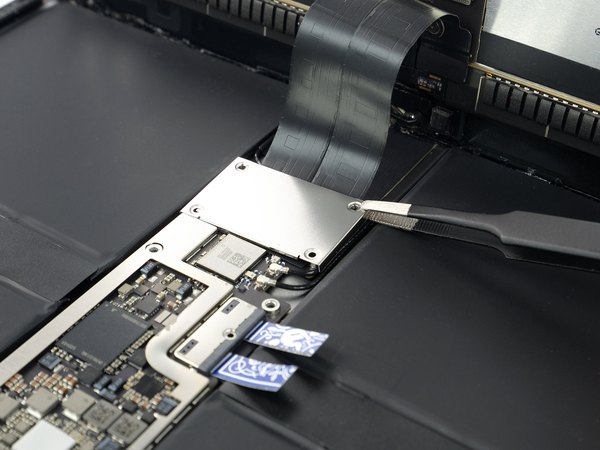

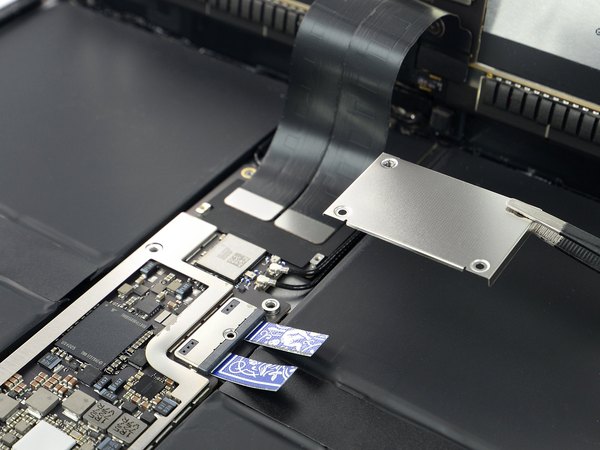

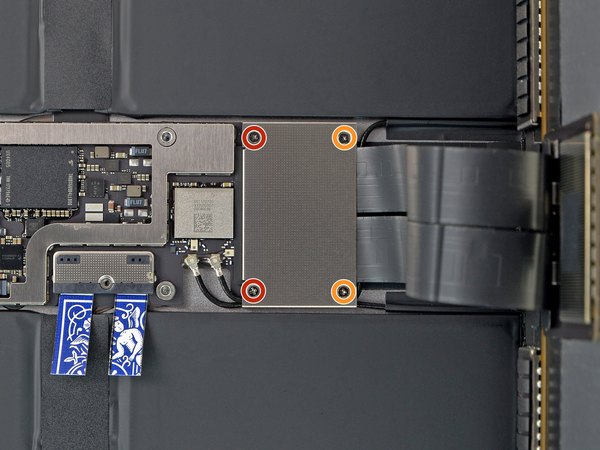

با همون پیچ‌گوشتی فیلیپس، 4 تا پیچی که براکت محافظ کابل‌های تصویر رو نگه داشتن باز کن:

← دو پیچ به طول 1.2 میلی‌متر

← دو پیچ به طول 2.4 میلی‌متر

محافظ فلزی کابل‌های تصویر رو بردار.

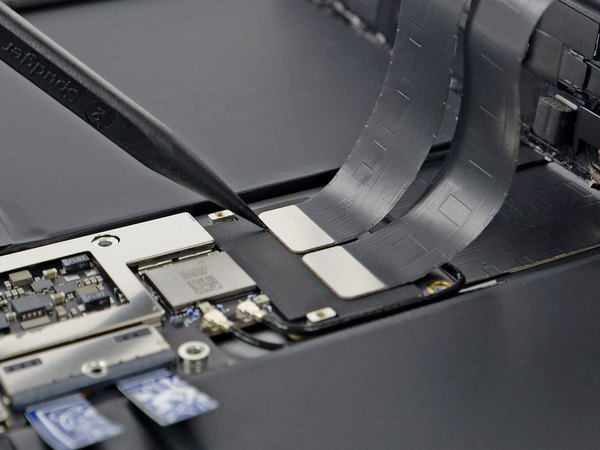

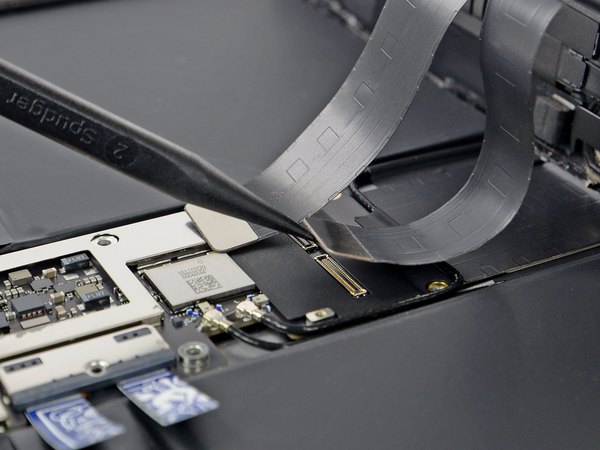

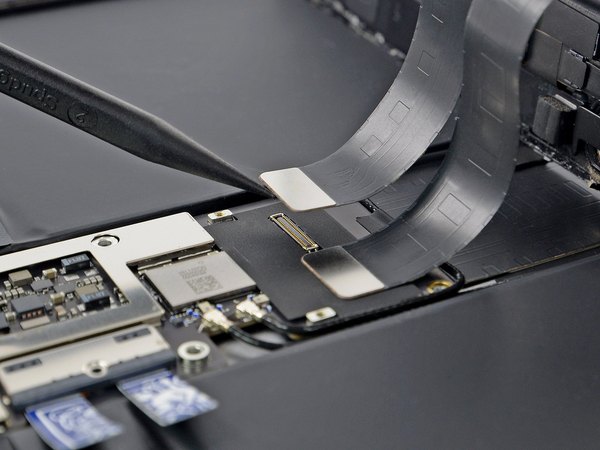

نوک تیز یه اسپاجر رو زیر کانکتورهای کابل تصویر و تاچ بنداز و اون‌ها رو به سمت بالا اهرم کن تا از سوکت‌هاشون روی برد جدا بشن.

برای جا زدن دوباره این کانکتورهای فشاری، اول یه سمت کانکتور رو روی سوکت تنظیم کن و آروم فشار بده تا تق صدا بده و جا بره، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو فشار نده، چون اگه کج باشه، پین‌ها خم میشن و کانکتور برای همیشه خراب میشه.

این کابل‌ها فوق‌العاده حساس هستن. موقع جا زدنشون، سعی کن کابل زیاد کشیده نشه و خیلی ملایم سوکت‌ها رو جا بندازی.

حالا که همه کابل‌ها جدا شدن، می‌تونی مجموعه صفحه نمایش رو به‌طور کامل برداری.

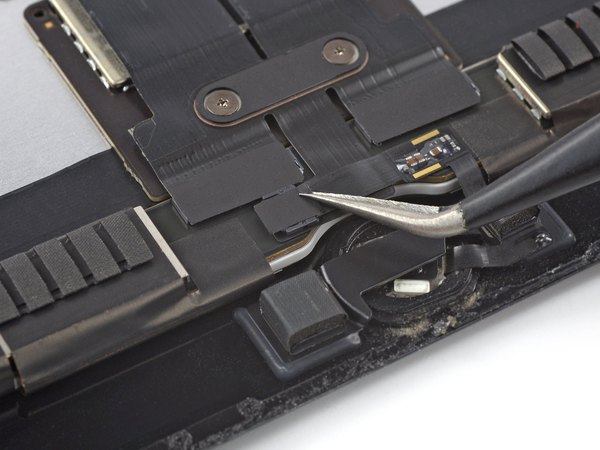

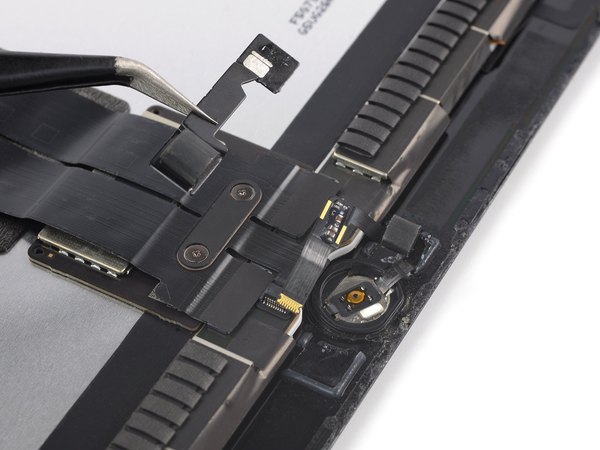

با استفاده از یه پنس، چسب نواری که روی کانکتور ZIF (بالای دکمه هوم) قرار داره رو آروم بکن.

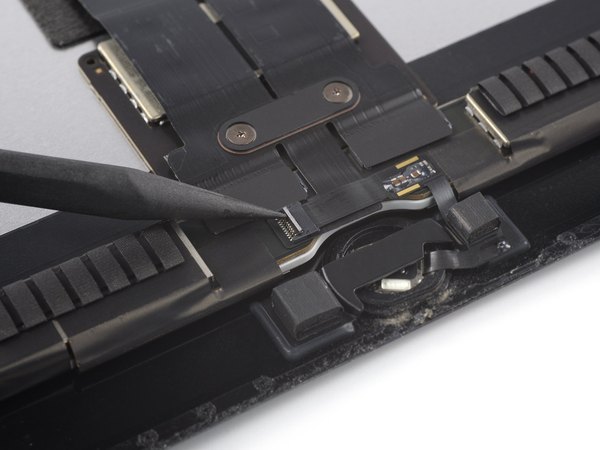

نوک اسپاجر رو زیر زبانه کانکتور ZIF بنداز و اون رو به سمت بالا (حالت عمودی) باز کن تا فلت دکمه هوم آزاد بشه.

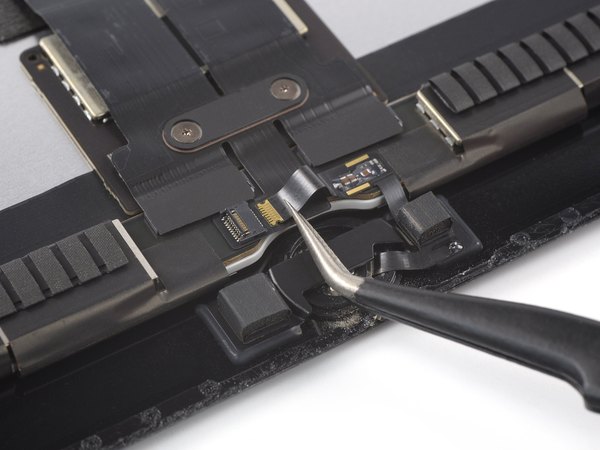

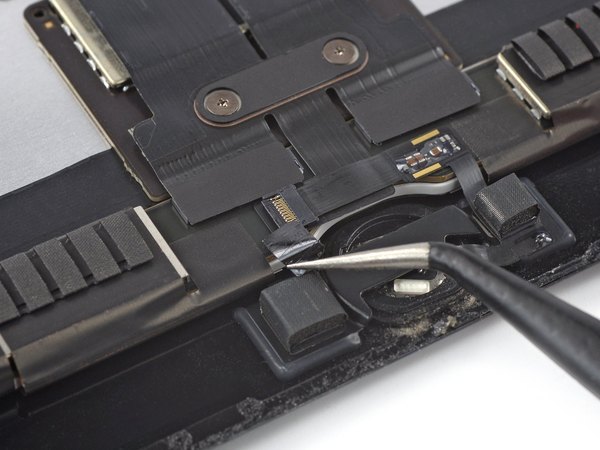

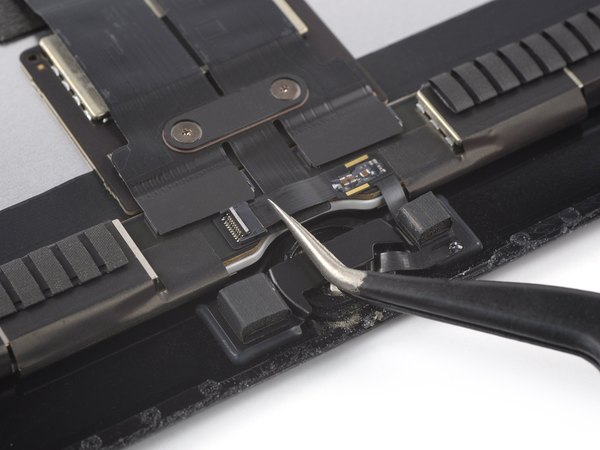

با یه پنس، کابل رو خیلی ملایم از داخل کانکتور ZIF بکش بیرون.

کابل فلت دکمه هوم به‌شدت ظریف و شکننده‌ست. اگه این کابل آسیب ببینه، قابلیت Touch ID (اثر انگشت) برای همیشه از کار میفته.

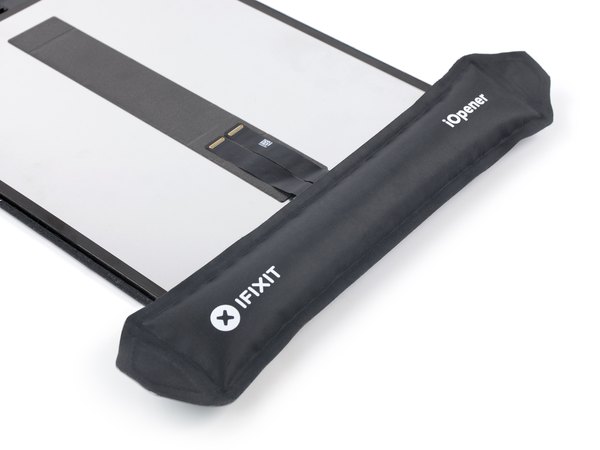

یه iOpener داغ رو برای 2 دقیقه روی دکمه هوم قرار بده تا چسب زیر کابلش کاملا نرم بشه.

می‌تونی از سشوار یا دستگاه حرارتی هم استفاده کنی، فقط حواست باشه که صفحه نمایش از شدت گرما نسوزه.

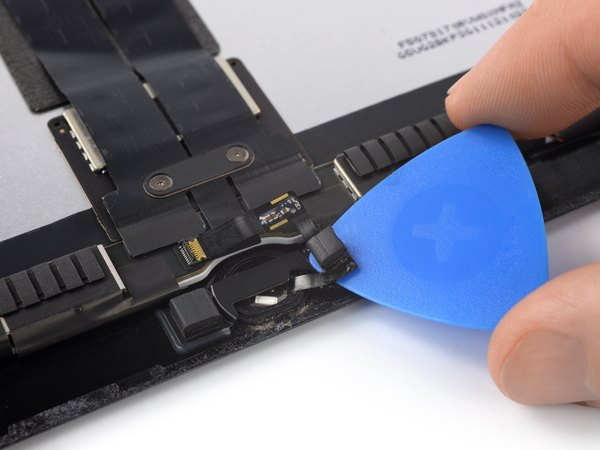

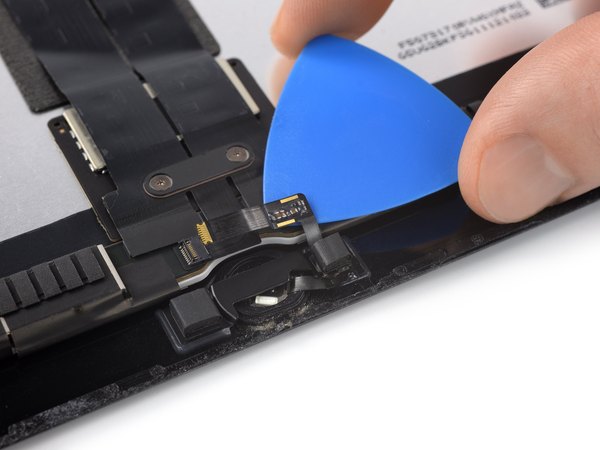

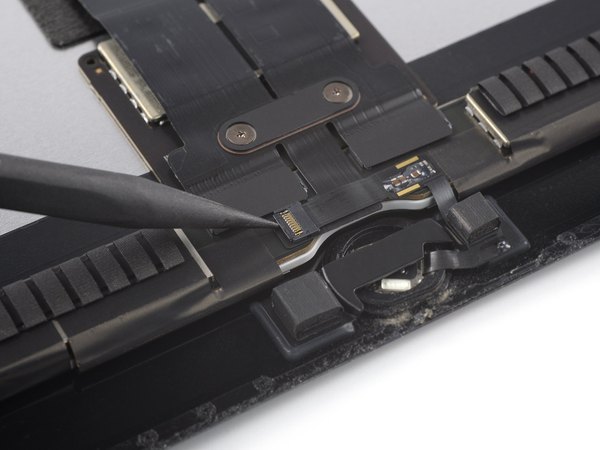

خیلی بااحتیاط یه پیک بازکننده رو زیر کابل دکمه هوم سر بده تا از روی صفحه جدا بشه.

براکت دکمه هوم با یه چسب خیلی قوی تو جای خودش محکم شده.

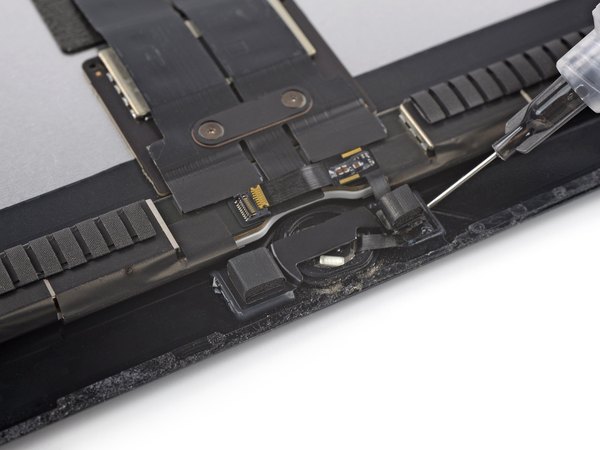

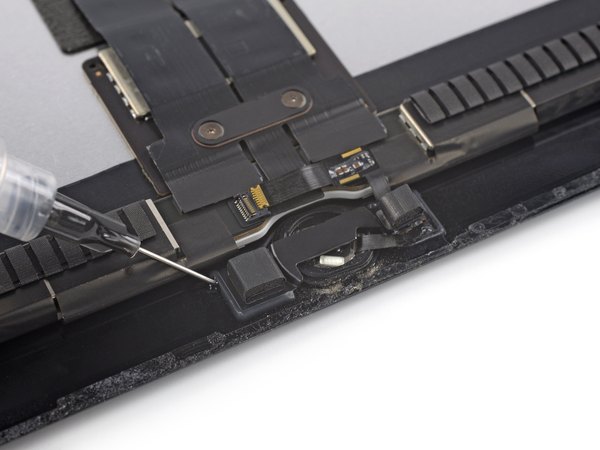

چند قطره الکل ایزوپروپیل (بالای 90 درصد) رو به پایه براکت دکمه هوم بزن تا قدرت چسب رو از بین ببره.

گرما دادن با iOpener یا سشوار هم می‌تونه به نرم شدن این چسب کمک کنه.

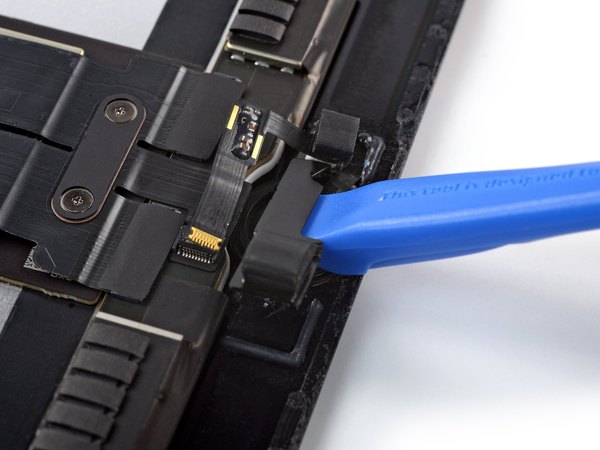

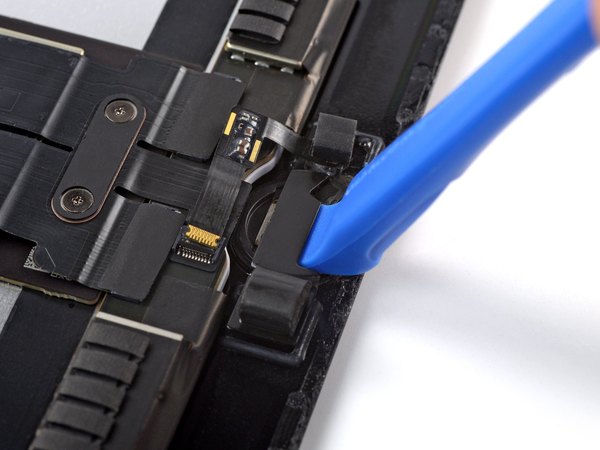

لبه یه ابزار بازکننده پلاستیکی رو زیر لبه براکت دکمه هوم ببر. با یه فشار ثابت و ملایم به سمت بالا اهرم کن تا براکت شل بشه.

اگه می‌خوای دکمه هوم رو به صفحه جدیدت انتقال بدی، فوق‌العاده مراقب باش که تو این مرحله فلت دکمه پاره نشه.

چسب این قسمت خیلی سرسخته؛ اگه دیدی کنده نمیشه، اصلا زور نزن و الکل یا حرارت بیشتری بهش بده.

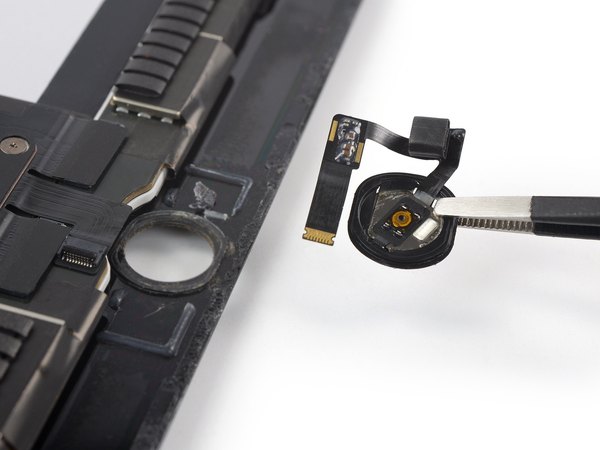

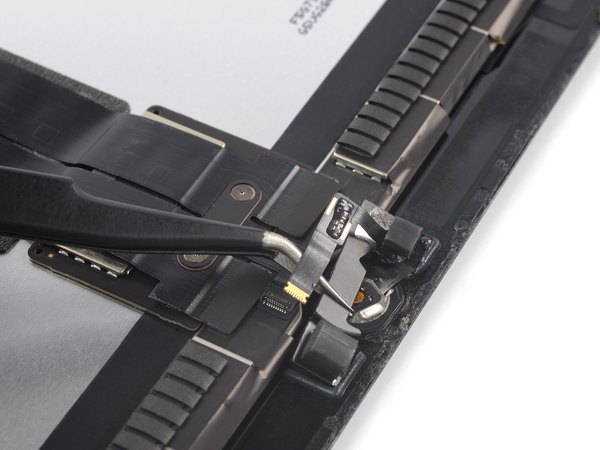

با استفاده از پنس، براکت دکمه هوم رو با دقت از زیر کابل بیرون بکش. براکت رو بردار و کنار بذار.

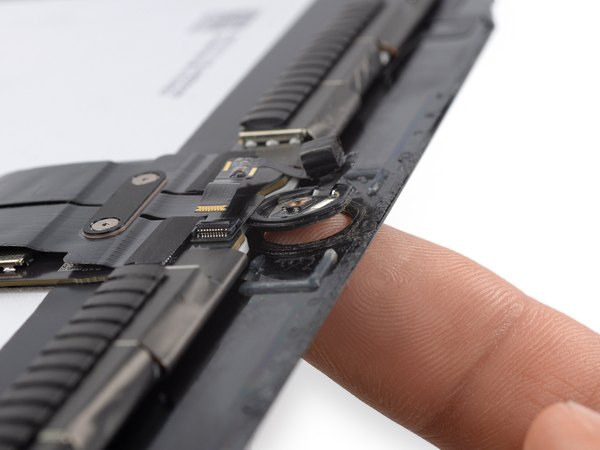

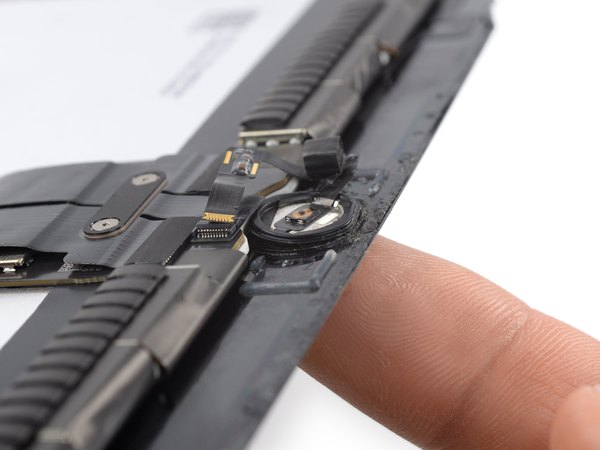

حالا با نوک انگشتت، دکمه هوم رو از قسمت جلوی صفحه نمایش به سمت داخل (پشت صفحه) فشار بده. دکمه هوم رو کامل از جاش خارج کن.

دکمه هوم با یه واشر چسبی ظریف به صفحه وصل شده. موقعی که می‌خوای دکمه رو روی صفحه جدید نصب کنی، از یه مقدار چسب مایع مخصوص استفاده کن تا دکمه قشنگ دورتا‌دور لبه‌هاش به صفحه جدید آب‌بندی بشه.

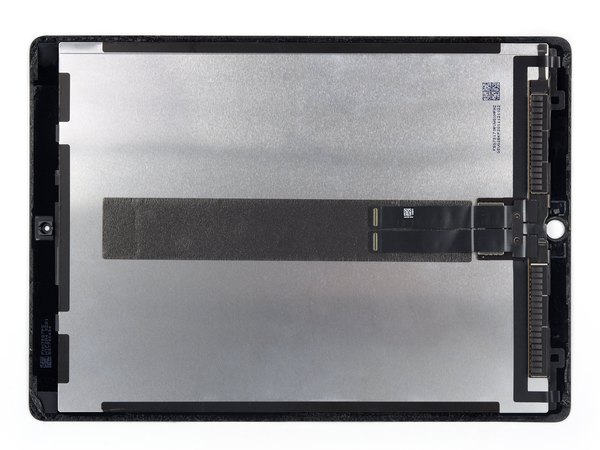

حالا فقط صفحه نمایش خالی رو در اختیار داری.

موقع بستن دستگاه، اول تمام سطوح رو با الکل ایزوپروپیل (بالای 90 درصد) تمیز کن و بعد هر جا که لازمه چسب جدید بزن.

اگه صفحه نمایش جدیدت از قبل چسب نداشت، حتما از نوارهای چسب مخصوص و باکیفیت برای نصب مجدد آیپد استفاده کن تا صفحه‌ت محکم بشه و لق نزنه.

حالا که دکمه هوم و تمام فلت‌ها رو به سلامت جدا کردی، سخت‌ترین بخش کار تموم شده! قبل از اینکه صفحه نمایش جدید رو کامل بچسبونی و دستگاه رو ببندی، حتما کابل‌ها رو موقت وصل کن و آیپد رو روشن کن تا از کارکرد درست تصویر و تاچ مطمئن بشی. وقتی خیالت راحت شد، چسب‌های جدید رو نصب کن و مراحل این راهنما رو از آخر به اول انجام بده تا تبلتت دوباره مثل روز اولش بشه.
