کالبدشکافی دوربین امنیتی Arlo Pro 3؛ نگاهی به قطعات داخلی

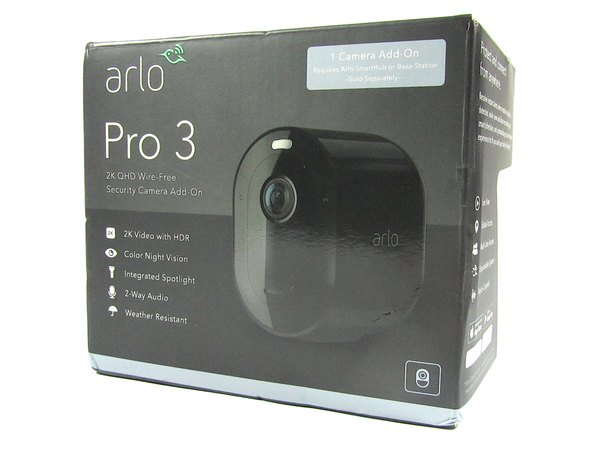

قبل از اینکه دست به کار بشیم، بیا یه نگاهی به ویژگی‌های اصلی این دوربین بندازیم. Arlo Pro 3 کلی قابلیت جذاب داره. این دوربین می‌تونه با کیفیت 2 کیلواهم و پشتیبانی از HDR فیلم‌برداری کنه، دید در شب رنگی داره و به یه نورافکن یکپارچه مجهز شده. علاوه بر این، صدای دوطرفه داره و کاملا در برابر شرایط مختلف آب‌وهوایی مقاومه.

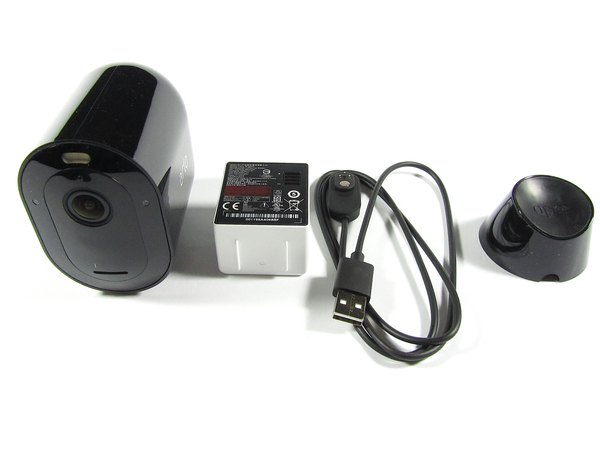

داخل جعبه هم خود دوربین، پک باتری، کابل شارژ USB و یه پایه اتصال مغناطیسی قرار گرفته تا راحت بتونی نصبش کنی.

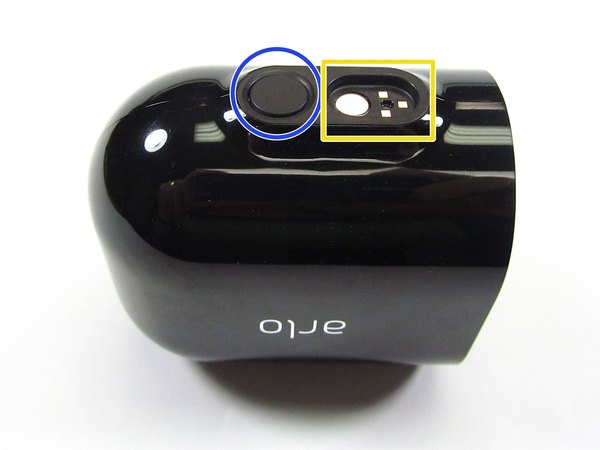

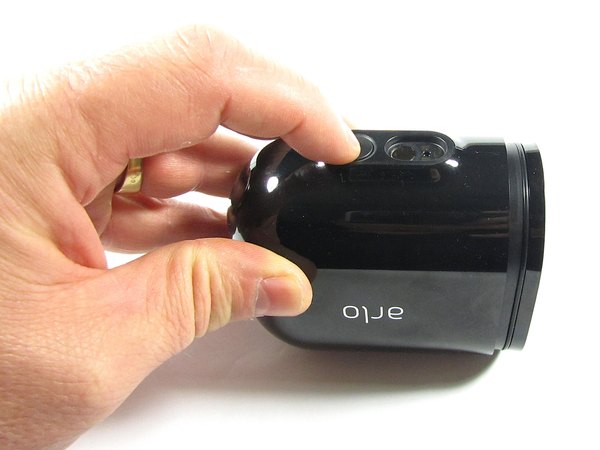

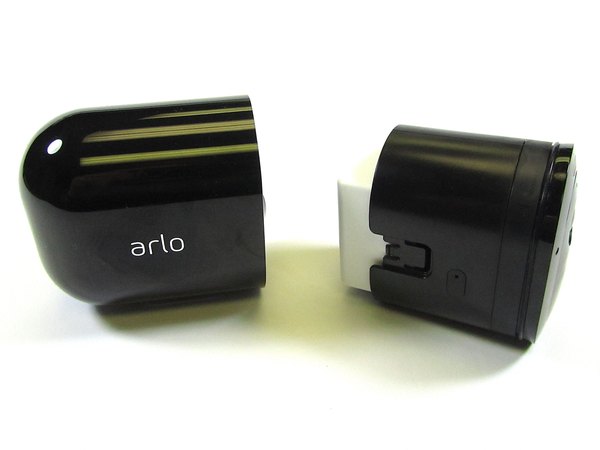

برای باز کردن دوربین Arlo Pro 3، اول باید دکمه‌ای که زیر محفظه قرار داره رو فشار بدیم. بعدش خیلی راحت بدنه اصلی دوربین رو به سمت بیرون می‌کشیم تا از قاب محافظش جدا بشه.

← پورت شارژ مخصوص پک باتری داخلی

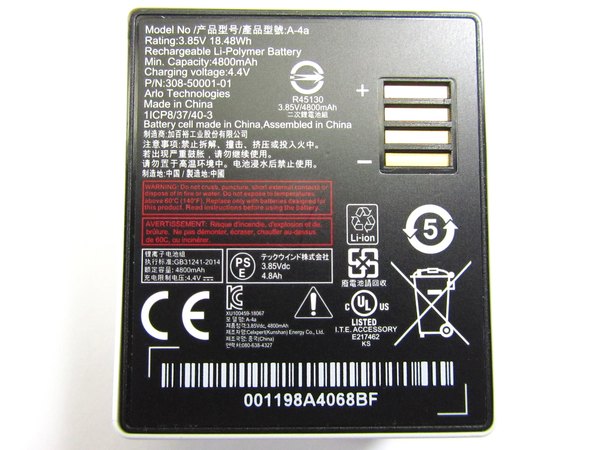

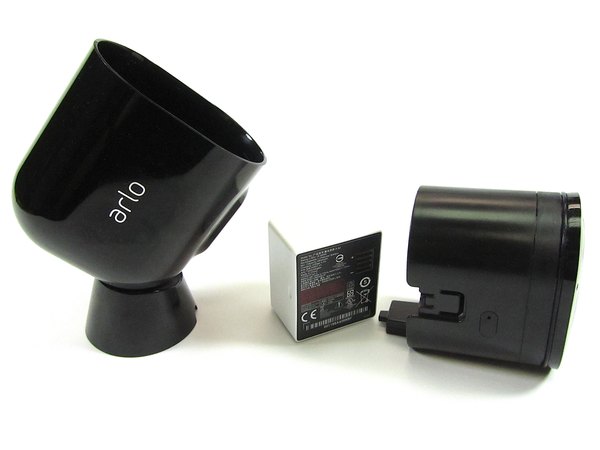

حالا که بدنه اصلی رو درآوردیم، باتری رو به آرومی می‌گیریم و از داخل بدنه بیرون می‌کشیم. این دوربین از یه باتری نسبتا بزرگ با ظرفیت 4800 میلی‌آمپر ساعت استفاده می‌کنه تا بتونه مدت طولانی بدون نیاز به شارژ مجدد کار کنه.

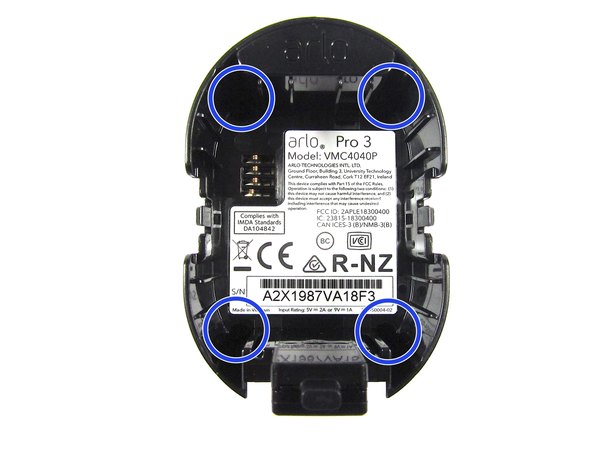

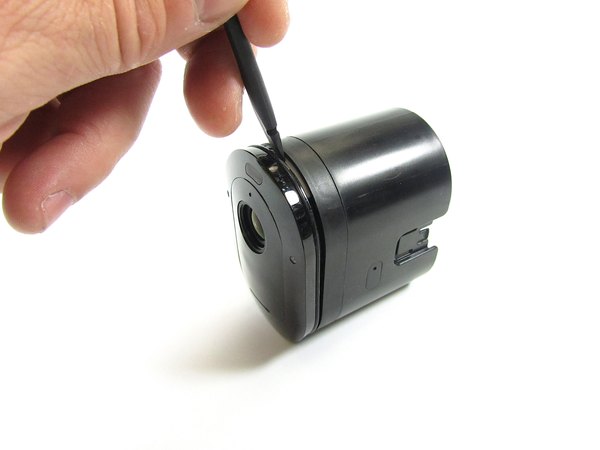

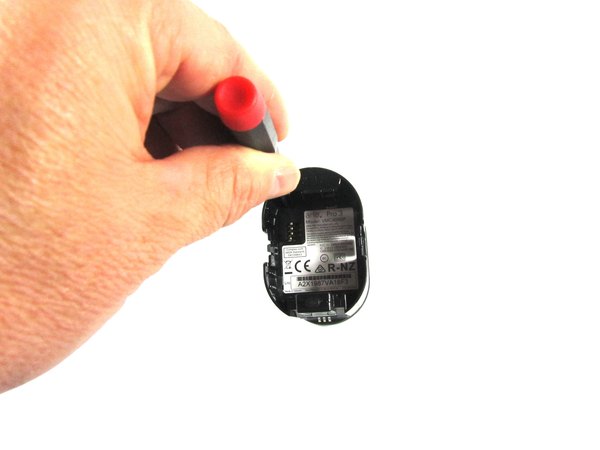

برای جدا کردن پنل جلویی دوربین از بدنه، باید چهار تا پیچ چهارسو PH00 رو که تو قسمت محفظه باتری پنهان شدن و پنل رو نگه داشتن، باز کنیم. بعد از باز کردن پیچ‌ها، با استفاده از یه اسپاجر لبه‌های پنل جلویی رو زیر و رو می‌کنیم تا تقی صدا بده و کاملا آزاد بشه.

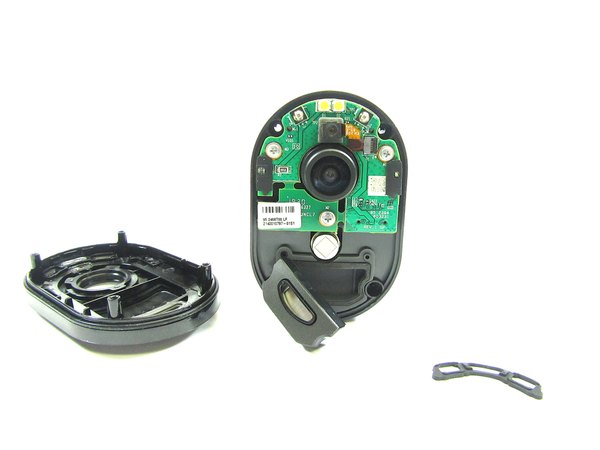

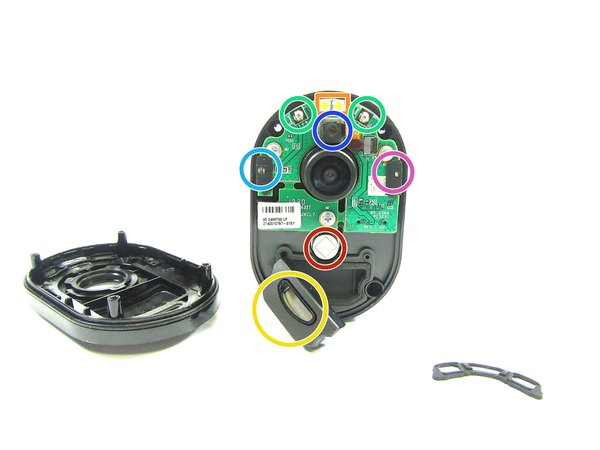

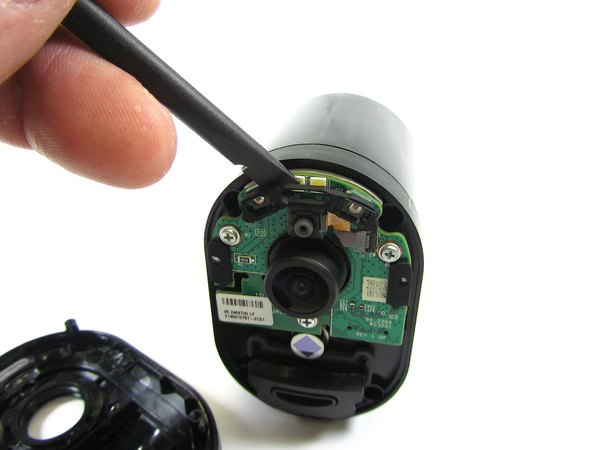

وقتی پنل جلویی برداشته شد، واشر لاستیکی کوچیک روی قسمت جلو رو هم با اسپاجر جدا می‌کنیم. اینجا برای اولین بار نگاهمون به قطعات الکترونیکی جذابی که سیستم Arlo Pro 3 رو تشکیل می‌دن، می‌افته.

← ال‌ای‌دی‌های نورافکن (Spotlight)

← ال‌ای‌دی‌های مادون‌قرمز (IR) برای دید در شب

میکروفون میکروالکترومکانیکی (MEMS) مدل VM1010 با قابلیت بیدار شدن دستگاه با تشخیص صدا

سنسور تشخیص نور

← ال‌ای‌دی نشانگر وضعیت

← سنسورهای حرکتی کم‌مصرف PIR ساخت Excelites Tech

← مجموعه اسپیکر و آژیر با پارت نامبر ARFALCON R01 BSE

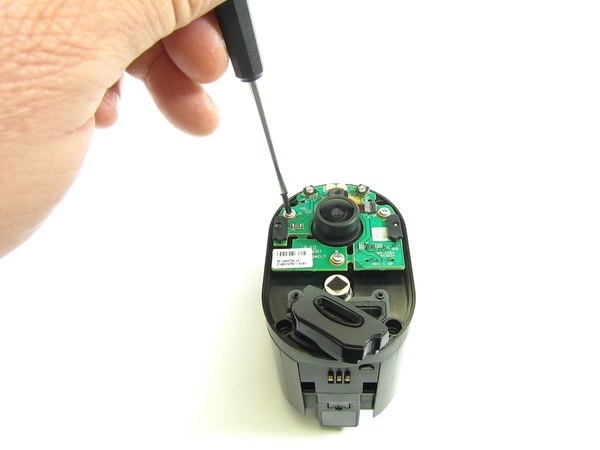

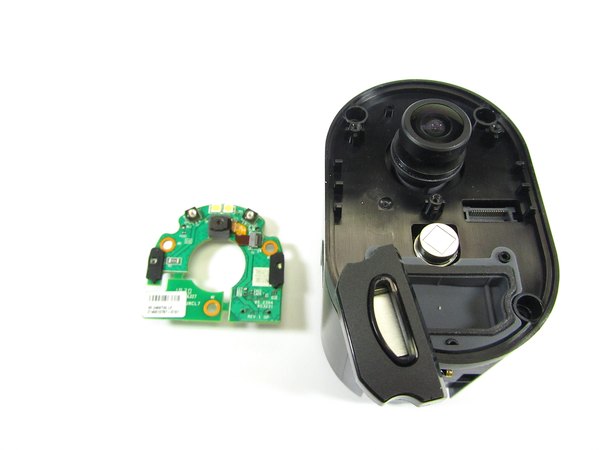

پشت پنل جلویی، یه برد مدار چاپی (PCB) کوچیک قرار داره که سنسورها، قطعات نورپردازی ال‌ای‌دی و ال‌ای‌دی‌های مادون‌قرمز روش سوار شدن. این برد با سه تا پیچ چهارسو PH00 سر جاش محکم شده. این پیچ‌ها رو باز می‌کنیم تا بتونیم برد رو دربیاریم. حالا با اسپاجر کمی زیر برد فشار میاریم تا کاملا آزاد بشه.

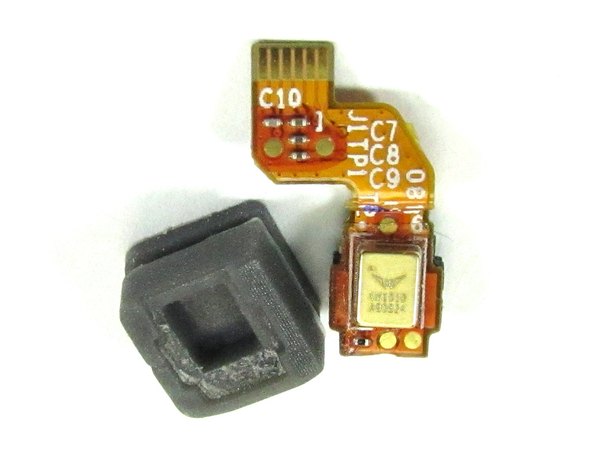

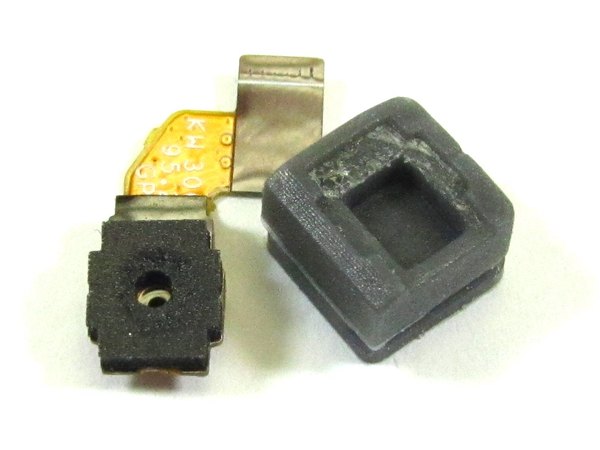

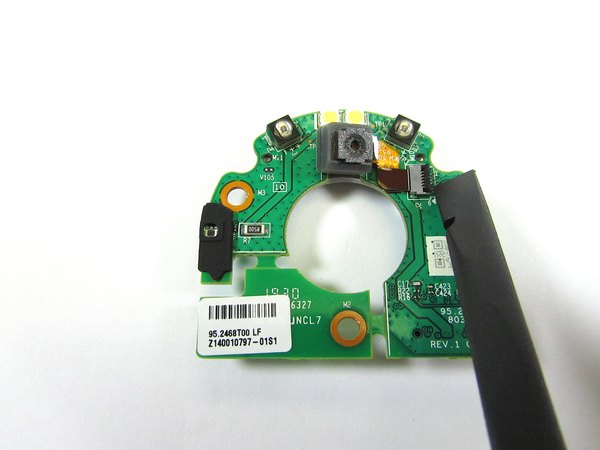

میکروفونی که روی این برد قرار داره، با یه واشر لاستیکی محافظت می‌شه و از طریق یه کابل فلت به مدار اصلی متصله. برای جدا کردن میکروفون، اول با نوک اسپاجر ضامن کانکتور رو می‌دیم بالا تا کابل فلت آزاد بشه. بعد خیلی آروم واشر میکروفون رو از روی برد بیرون میاریم. حالا می‌تونی واشر لاستیکی رو از خود قطعه میکروفون جدا کنی.

همون‌طور که قبلا گفتیم، این یه میکروفون پیشرفته مدل VM1010 هست که وظیفه اصلیش روشن کردن سیستم موقع شنیدن صدای مشکوکه.

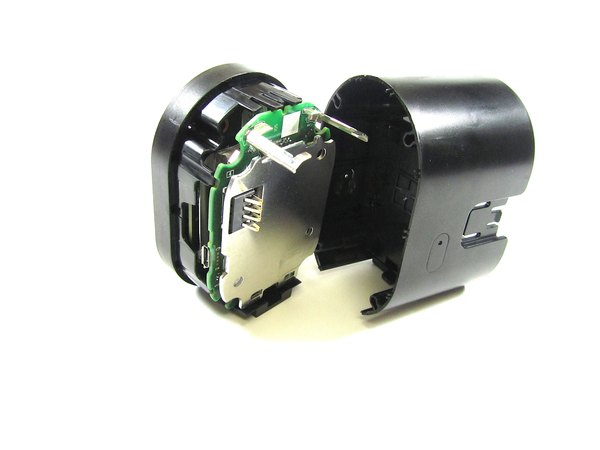

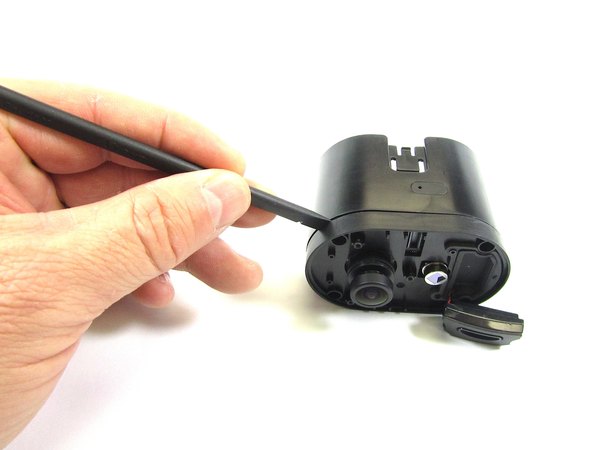

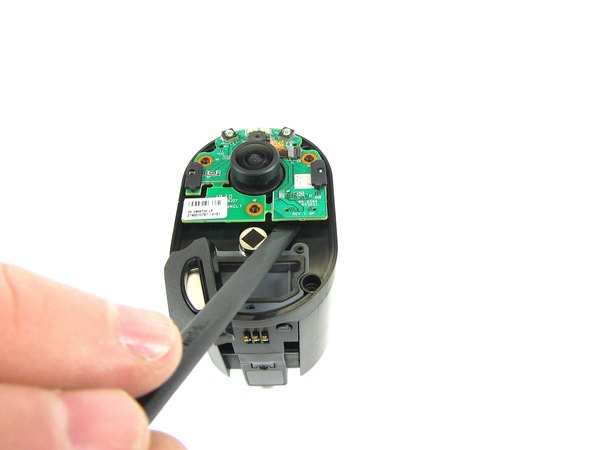

بعد از درآوردن برد تو مرحله قبل، دوباره دست به دامن اسپاجر می‌شیم و پنل جلویی دوربین رو از روی بدنه اصلی اهرم می‌کنیم. حالا خیلی راحت مجموعه پنل جلویی رو کاملا از بدنه جدا می‌کنیم تا دسترسی به داخل دوربین باز بشه.

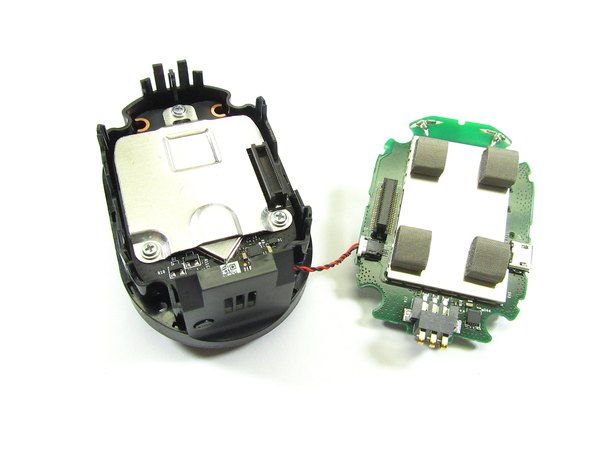

داخل این بخش، دو تا برد مدار چاپی دیگه هم وجود داره. برد بالایی با یه کانکتور فشاری ZIF (بدون نیاز به فشار فیزیکی زیاد) سر جاش چفت شده.

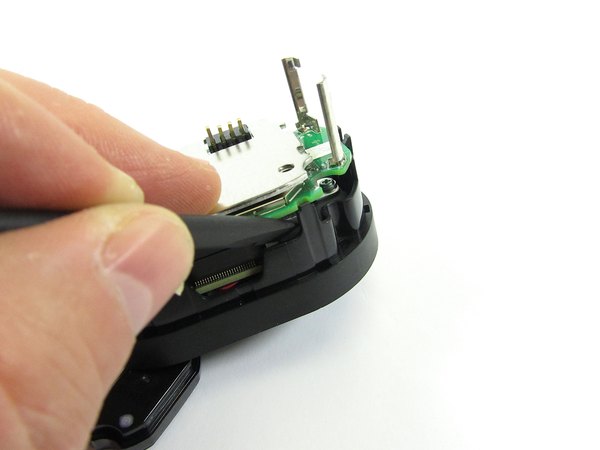

با استفاده از اسپاجر، خیلی آروم لبه‌های برد بالایی نزدیک کانکتور رو اهرم می‌کنیم و کم‌کم دورتادور برد می‌چرخیم تا کاملا شل و آزاد بشه. کابل مربوط به آژیر و اسپیکر هم به همین برد بالایی وصله که اونم به سادگی می‌تونی قطع کنی.

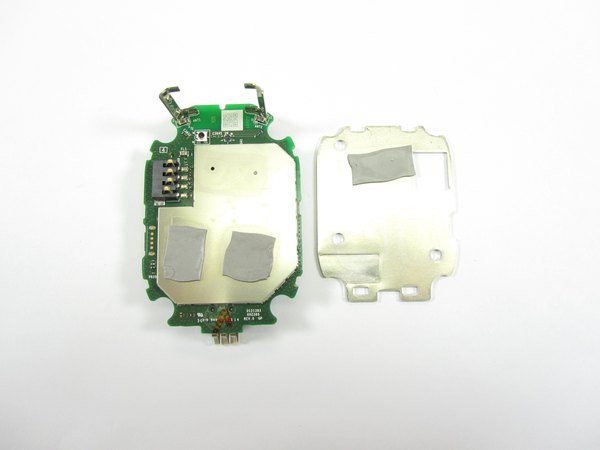

روی برد بالایی یه هیت‌سینک (خنک‌کننده) نصب شده که با یه اسپاجر یا یه پیک نوک‌تیز می‌تونیم جداش کنیم. این هیت‌سینک با استفاده از یه لایه چسب حرارتی دوطرفه محکم سر جاش چسبیده تا انتقال گرما به بهترین شکل انجام بشه.

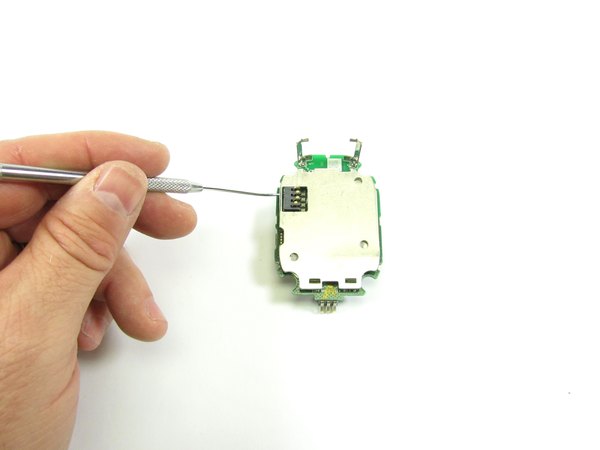

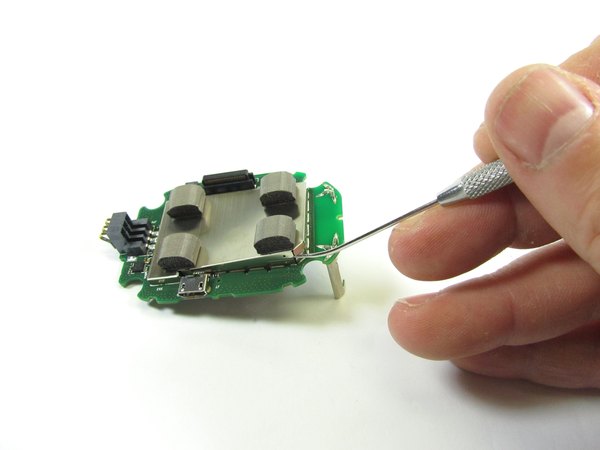

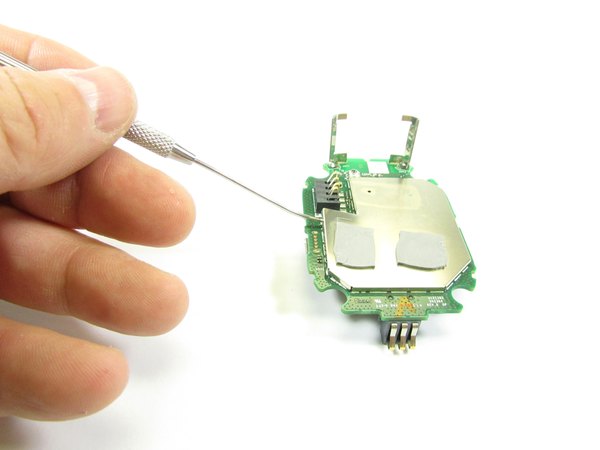

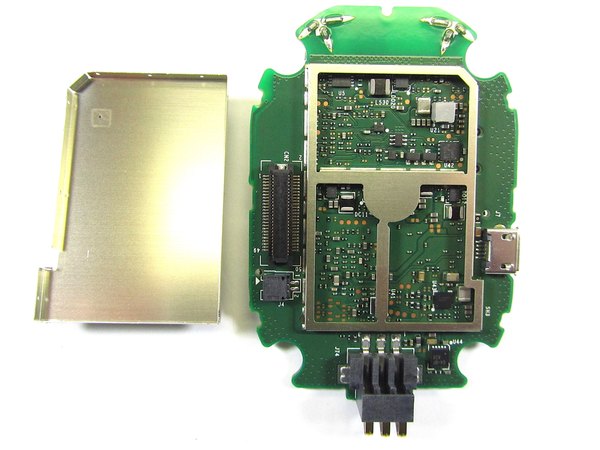

وقتی هیت‌سینک برداشته شد، می‌تونیم یه نگاه دقیق‌تر به برد بالایی بندازیم. هر دو طرف این برد با شیلدهای فلزی ضد تداخل فرکانسی (RF) پوشونده شدن. این شیلدهای فلزی رو می‌تونی با یه ابزار نوک‌تیز مثل پروب دندان‌پزشکی دربیاری.

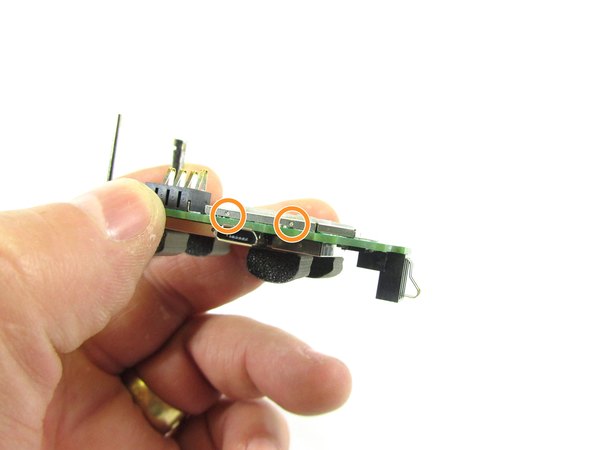

← یه نکته آموزشی: اگه روی شیلد محافظ فرورفتگی‌های دایره‌ای کوچیک دیدی، احتمال زیاد شیلد فقط روی برد چفت شده و پایه‌هاش لحیم نشدن؛ اینطوری باز کردنش خیلی راحت‌تره و نیازی به هویه نیست.

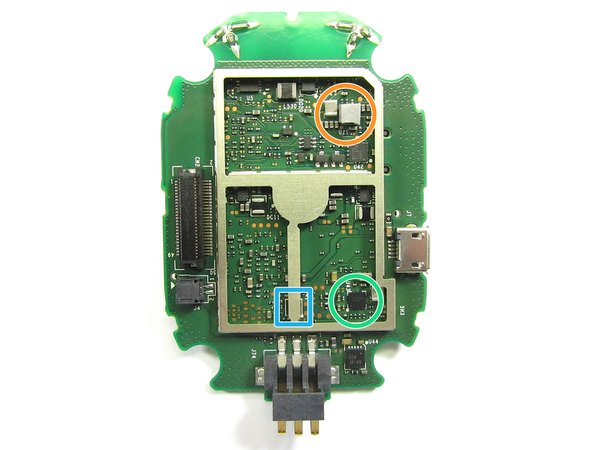

به نظر می‌رسه یه سمت برد بالایی مربوط به مدیریت توان و مدار صداست. اینجا سه تا تراشه مهم رو مشخص کردیم که یکیشون دقیقا زیر فریم شیلد فلزی قایم شده بود:

← شارژر سریع تک‌سلولی 4-A با کنترلر I2C و فناوری MaxCharge

← آمپلی‌فایر صوتی مونو کلاس D با توان 5.6 وات

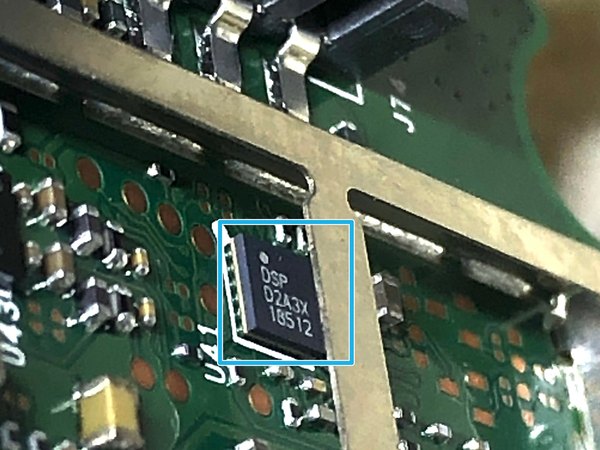

پردازشگر سیگنال دیجیتال (DSP) برای پردازش صدا

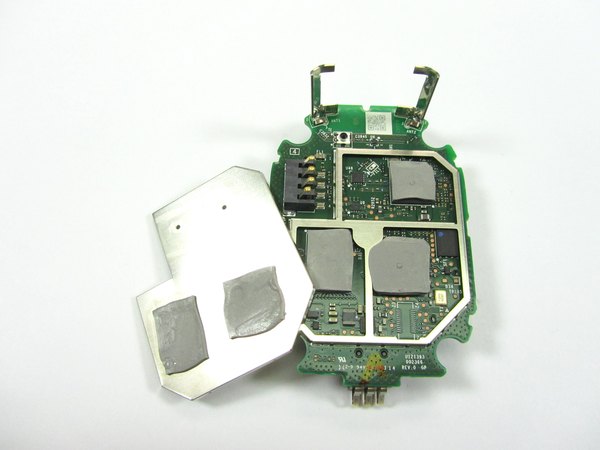

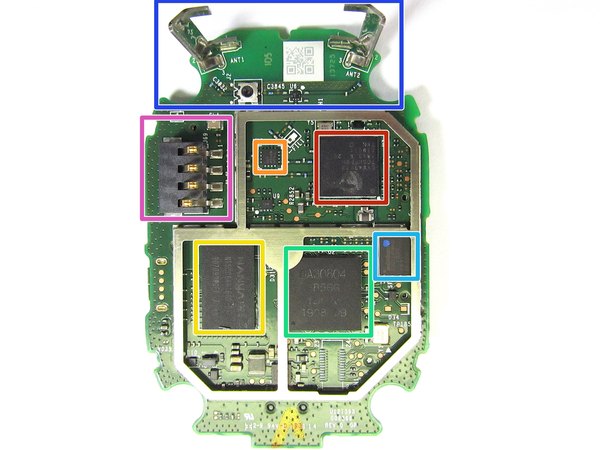

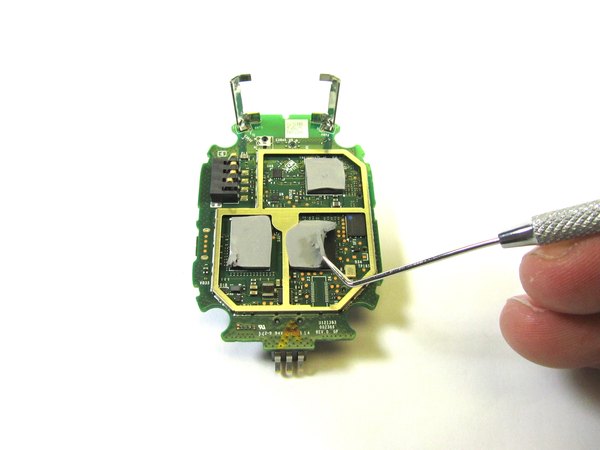

سمت دیگه برد بالایی میزبان پردازنده تصویر ویدئویی، رم، حافظه فلش و قطعات ارتباط بی‌سیمه. این تراشه‌ها زیر یه لایه چسب حرارتی انتقال‌دهنده دما پنهان شدن که می‌تونی با ابزار نوک‌تیز آروم جداشون کنی.

بیا قطعات جذابی که این طرف برد نصب شدن رو دقیق‌تر بررسی کنیم:

← تراشه وای‌فای ساخت CYPRESS با شماره مدل CYW43012

← تقویت‌کننده توان سیگنال وای‌فای با شماره SKY85329

← رم 2 گیگابیتی DDR3 با شماره مدل NT5CC128M16

← تراشه‌ای که به نظر همون پردازنده تصویر ویدئویی هست با پارت نامبر OA00804-B56G

حافظه فلش سریال 128 مگابیتی NOR با شماره مدل 25Q128FW

آنتن وای‌فای و کانکتور مخصوص اتصال آنتن خارجی u.fl

← کانکتور اتصال باتری

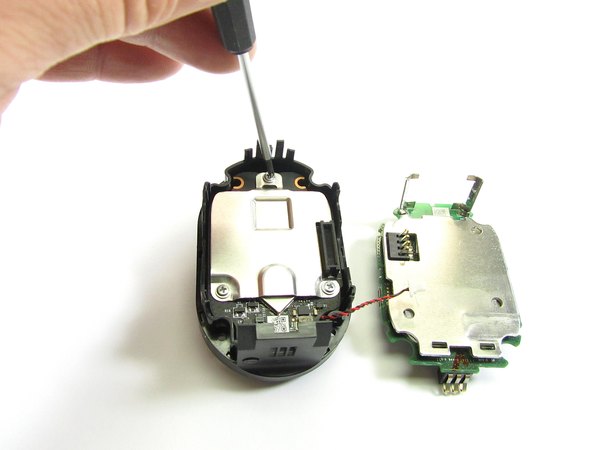

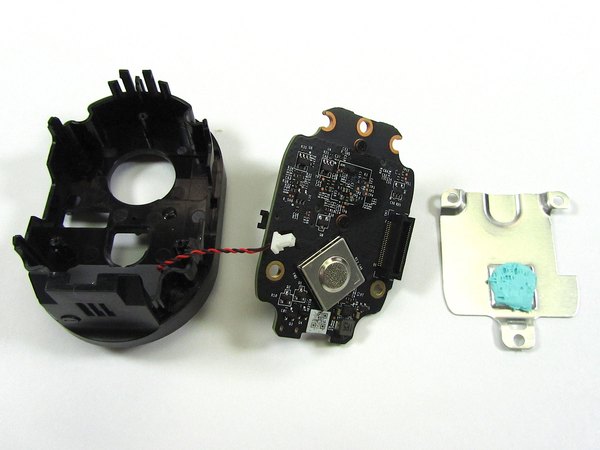

حالا توجهمون رو می‌بریم سمت برد دومی که داخل پنل جلویی قرار داره. این برد هم با سه تا پیچ چهارسو PH00 بسته شده. برای درآوردنش، اول این سه تا پیچ رو باز می‌کنیم، هیت‌سینک رو درمیاریم و بعد برد رو می‌کشیم بیرون.

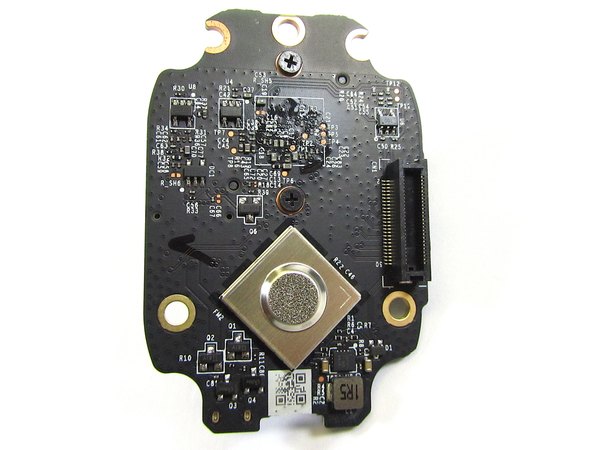

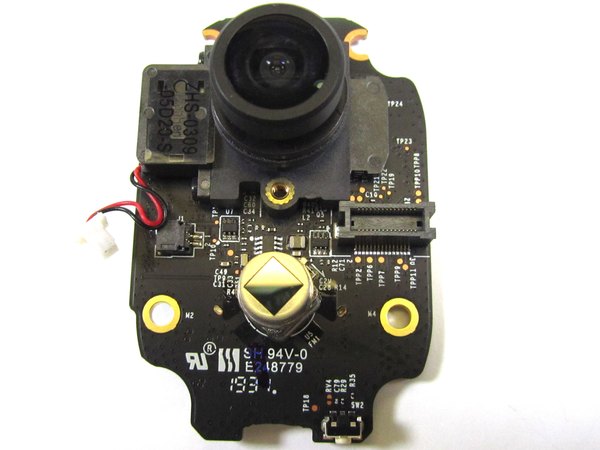

با نگاه کردن به این برد، متوجه می‌شیم که یه سمتش هیت‌سینک داره و سمت دیگه‌اش لنز دوربین، سنسور تصویر و سنسور حرکتی PIR رو تو خودش جا داده.

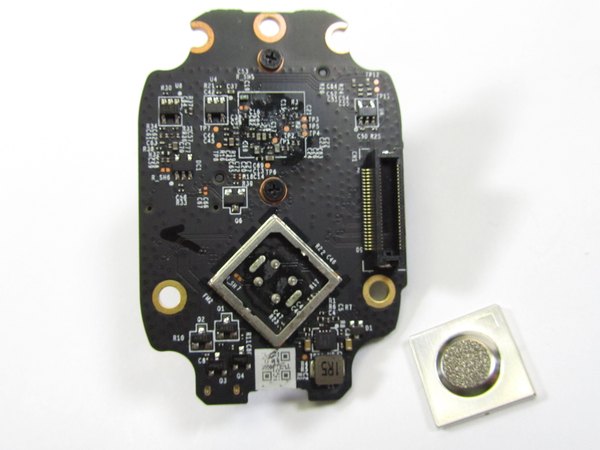

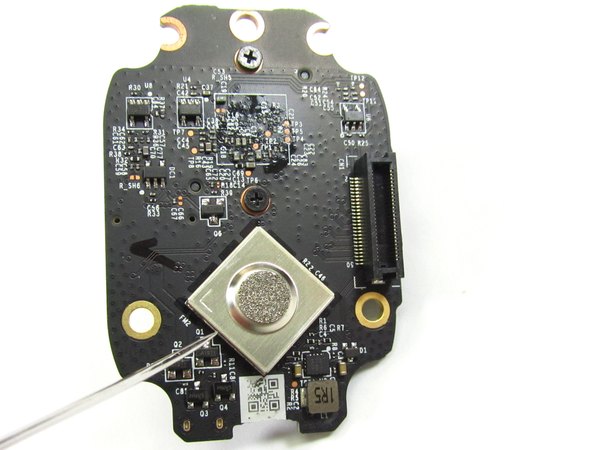

با همون ابزار نوک‌تیز، هیت‌سینک رو درمیاریم. نکته جالب اینه که این هیت‌سینک مستقیما برای سنسور حرکتی کم‌مصرف PIR ساخت Excelites Tech گذاشته شده. پایین نگه‌داشتن دمای سنسورهای PIR باعث می‌شه عملکردشون تو تشخیص حرکت خیلی دقیق‌تر بشه. بقیه قطعاتی که این سمت برد می‌بینیم، بیشتر برای وظایف کنترلی و تأمین ولتاژ هستن.

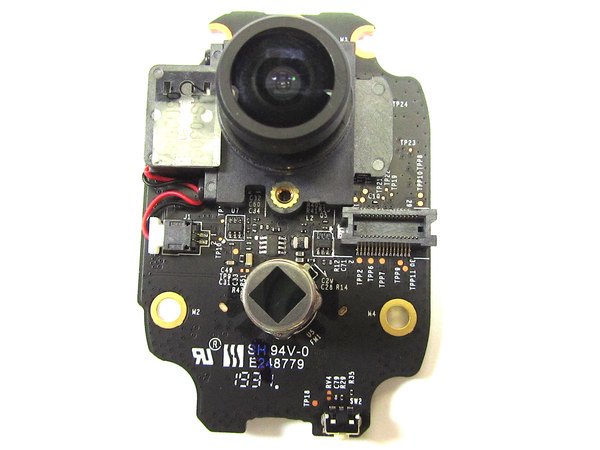

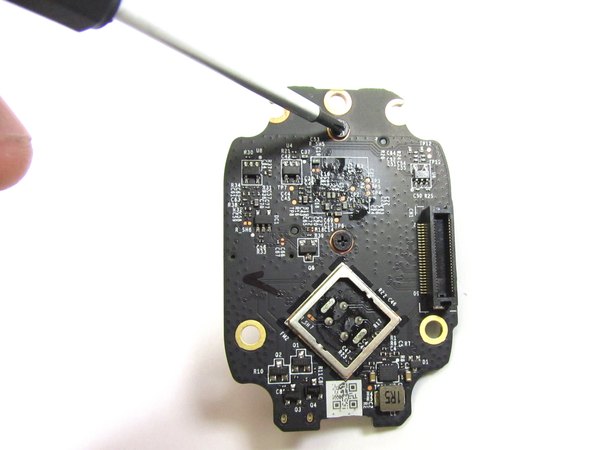

تو این سمت برد، دو تا پیچ چهارسو PH00 وظیفه نگه‌داشتن لنز دوربین رو بر عهده دارن. پیچ‌ها رو باز می‌کنیم تا لنز آزاد بشه.

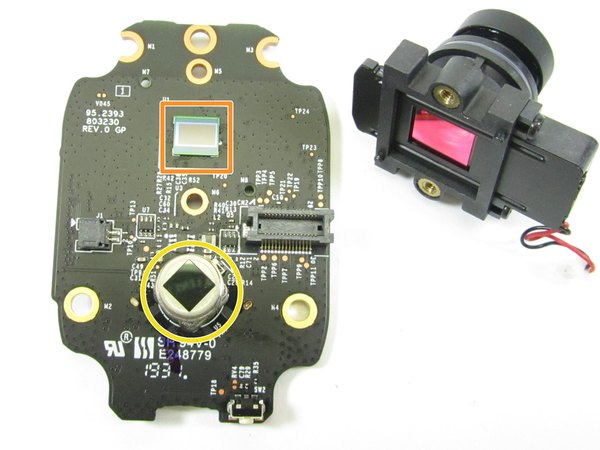

این لنز موتوردار طراحی شده و یه کابل کنترل داره که به کانکتور روی برد متصل می‌شه. کابل رو جدا می‌کنیم و لنز رو کاملا برمی‌داریم تا بالاخره سنسور تصویر فوق‌العاده باکیفیت 2 کیلواهم QHD خودش رو نشون بده.

قطعات این بخش:

← سنسور تصویر دوربین 2 کیلواهم QHD (بدون مارک و مدل مشخص روی چیپ)

← سنسور حرکتی کم‌مصرف PIR ساخت Excelites Tech

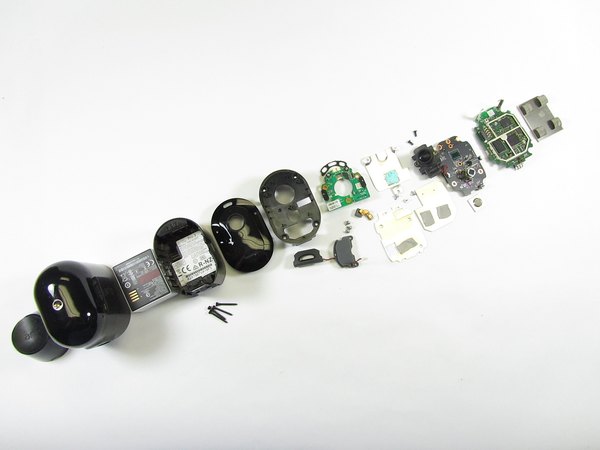

اینم از نمای انفجاری تمام قطعات! کالبدشکافی دوربین امنیتی Arlo Pro 3 هم به پایان رسید. تو این بررسی دیدیم که چطور قطعات پیچیده‌ای مثل پردازشگر تصویر، لنز موتوردار، سنسورهای حرکتی و یه باتری غول‌پیکر با مهندسی دقیق کنار هم چیده شدن تا یه گجت امنیتی و ضدآب رو بسازن. امیدواریم از این نگاه به عمق تکنولوژی تو تیم آیسی‌مدار لذت برده باشی. اگه تو هم مثل ما عاشق دیدن دل و روده سخت‌افزارها هستی، حتما به بقیه کالبدشکافی‌های سایت ما هم سر بزن و این مطلب رو برای دوستات بفرست.
